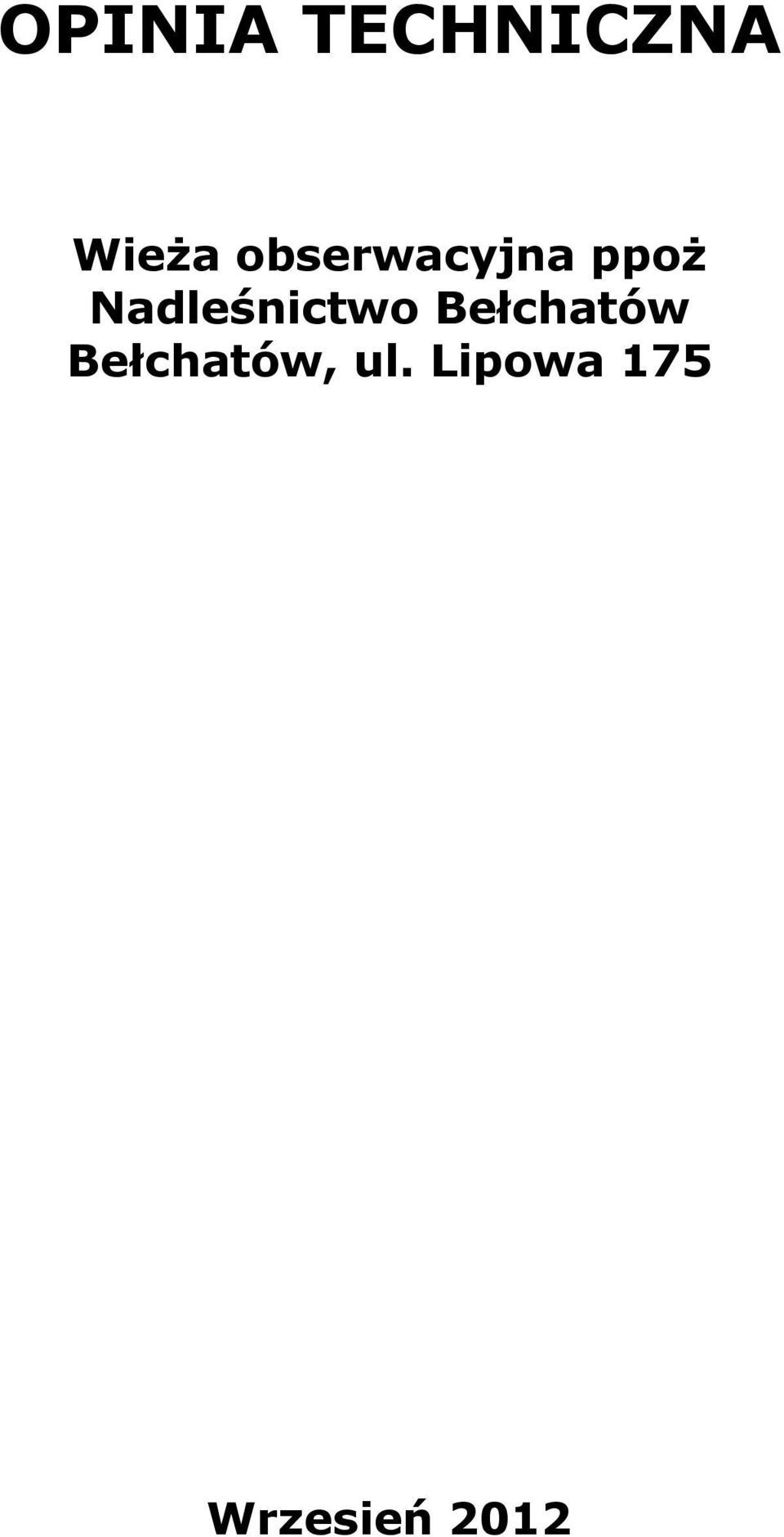

1 OPINIA TECHNICZNA Wieża obserwacyjna ppoż Nadleśnictwo Bełchatów Bełchatów, ul. Lipowa 175 Wrzesień 2012

2 OPINIA TECHNICZNA OBIEKT Wieża obserwacyjna ppoż zlokalizowana na terenie siedziby Nadleśnictwa Bełchatów w miejscowości Bełchatów przy ul. Lipowej 175. CEL OPINII Ustalenie stanu technicznego i zakresu prac konserwacyjnych. PODSTAWY OPRACOWANIA - oględziny wieży ppoż - obowiązujące normy budowlane WYNIKI OGLĘDZIN Oględziny przeprowadzono w dniu 14 września 2012 roku w godz , temp. powietrza około 18 0 C, wiatr około 0,2 m/sek. Wieża ppoż wykonana jest ze stalowych kątowników tworzących kratownicę stopniowaną (poszczególne segmenty zwężające się ku górze), L100x8 mm (pasy kratownicy) oraz L50x5 mm (stężenia). Narożne pasy kratownicy oparte na czterech betonowych blokach stanowiących fundament. Węzły kratownicy wykonane z blachy 5 mm. Elementy kratownicy łączone w węzłach śrubami M12. Każdy segment wieży zakończony ażurowym stalowym podestem. Na każdy kolejny podest prowadzi stalowa drabina, aż do kabiny obserwatora. Podstawa wieży kotwiona do fundamentów śrubami M30, połączenia segmentów wieży śruby M20. Wieża zwieńczona ośmiokątną kabiną oszkloną w każdej z ośmiu ścian, przeznaczoną dla obserwatora. Wokół kabiny w płaszczyźnie jej podłogi ażurowy stalowy pomost z barierą zabezpieczającą przed wypadnięciem. Na dachu kabiny kamera wizyjna na podstawie z blachy stalowej. Całość konstrukcji wieży, podesty, barierki i drabiny ocynkowane. Kabina obserwatora pokryta z zewnątrz i wewnątrz stalową blachą powlekaną. Fundamenty wieży i drabiny włazowej z licznymi ubytkami betonu (foto nr 1,2,3,4)

3

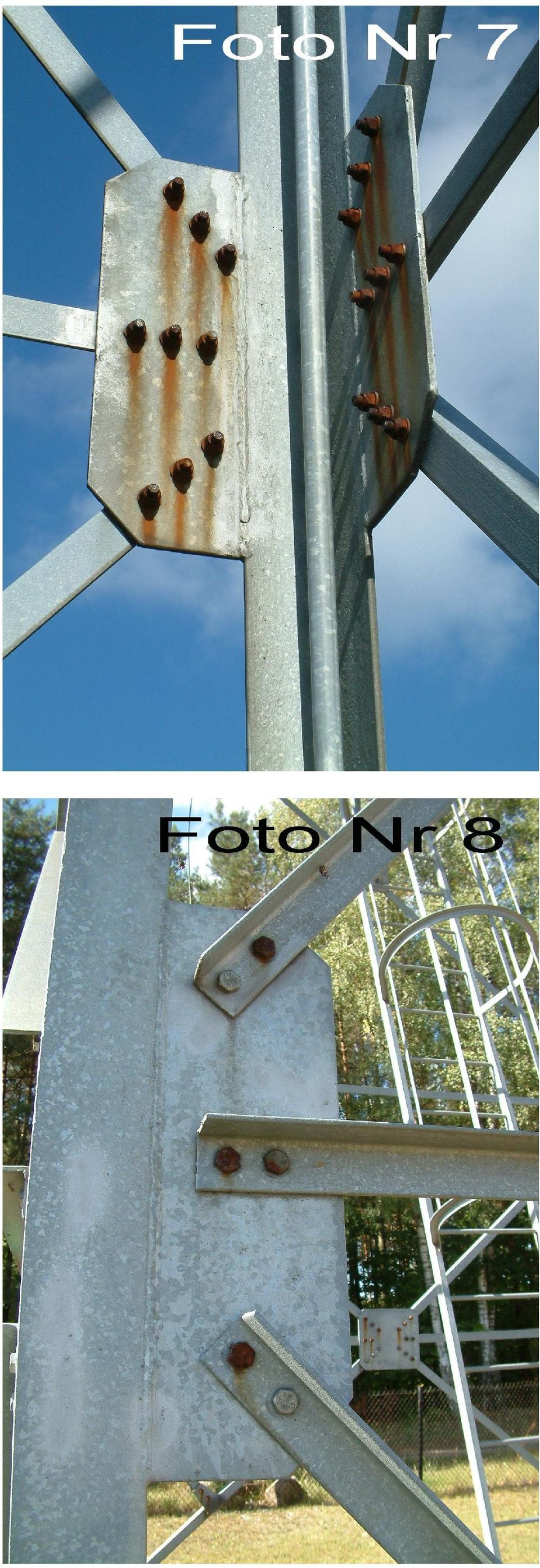

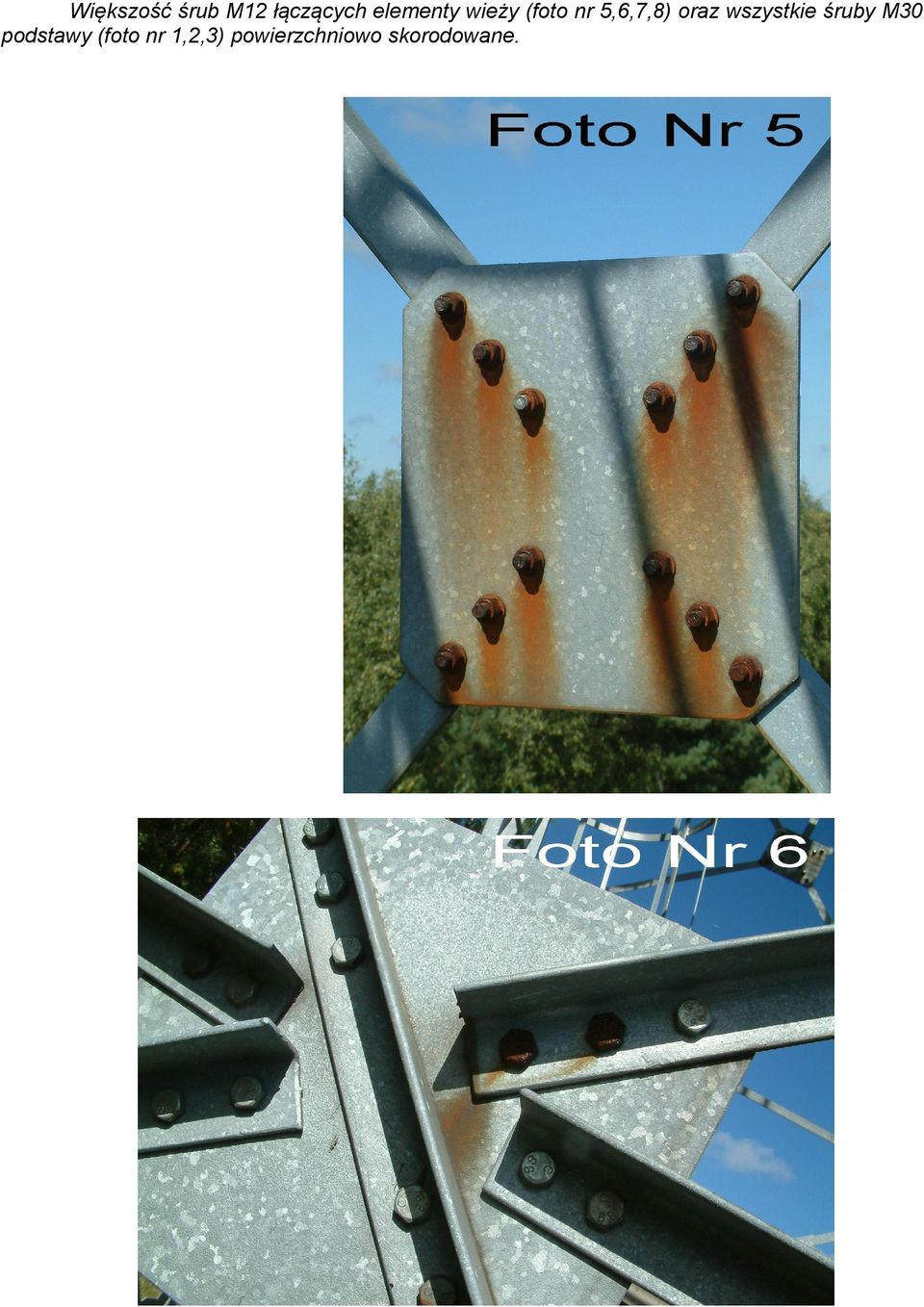

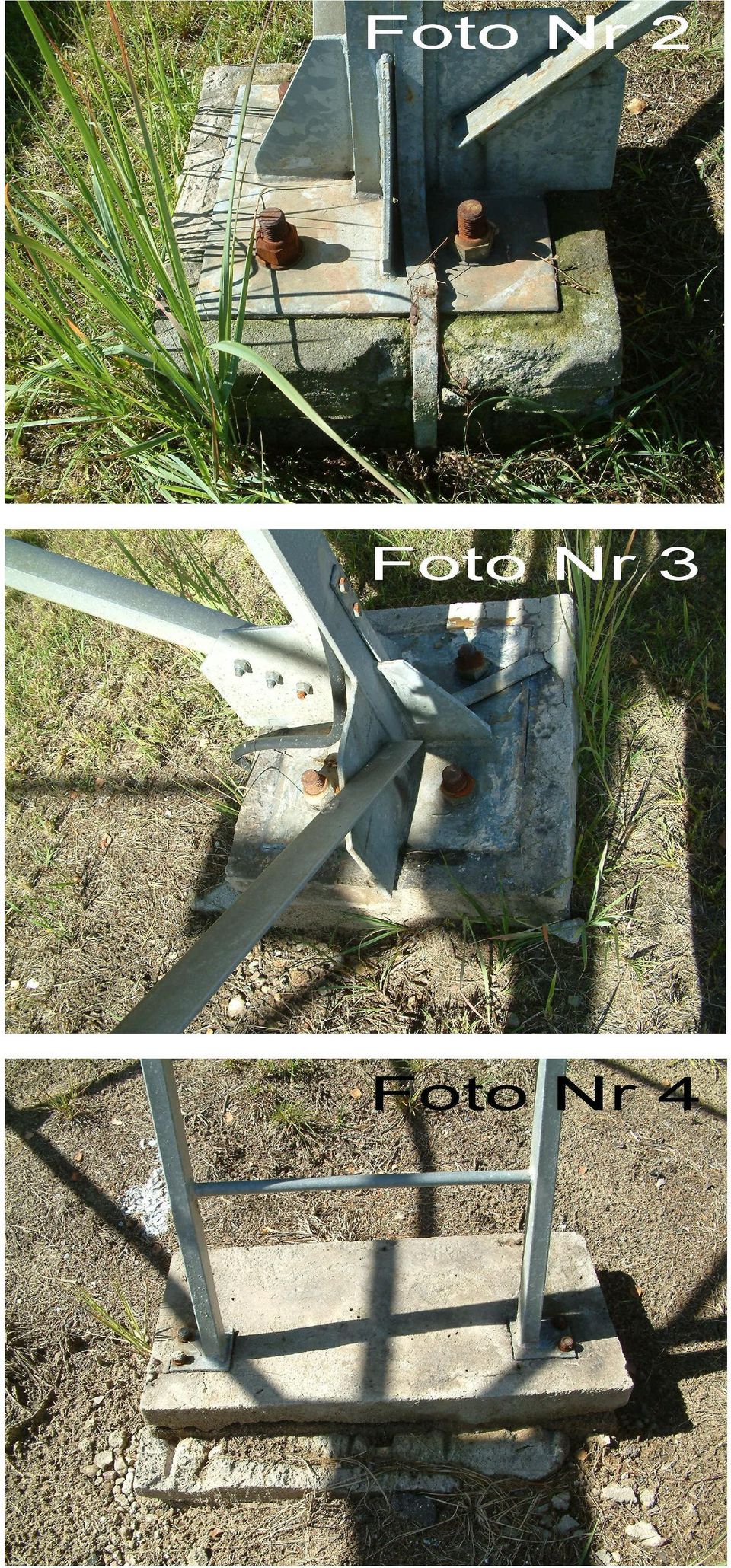

4 Większość śrub M12 łączących elementy wieży (foto nr 5,6,7,8) oraz wszystkie śruby M30 podstawy (foto nr 1,2,3) powierzchniowo skorodowane.

5

6 Łączniki kotwiące podesty do konstrukcji wieży skorodowane (foto nr 9,10).

7 Blachy podstawy kabiny z licznymi ubytkami powłoki malarskiej i powierzchniową korozją (foto nr 11,12).

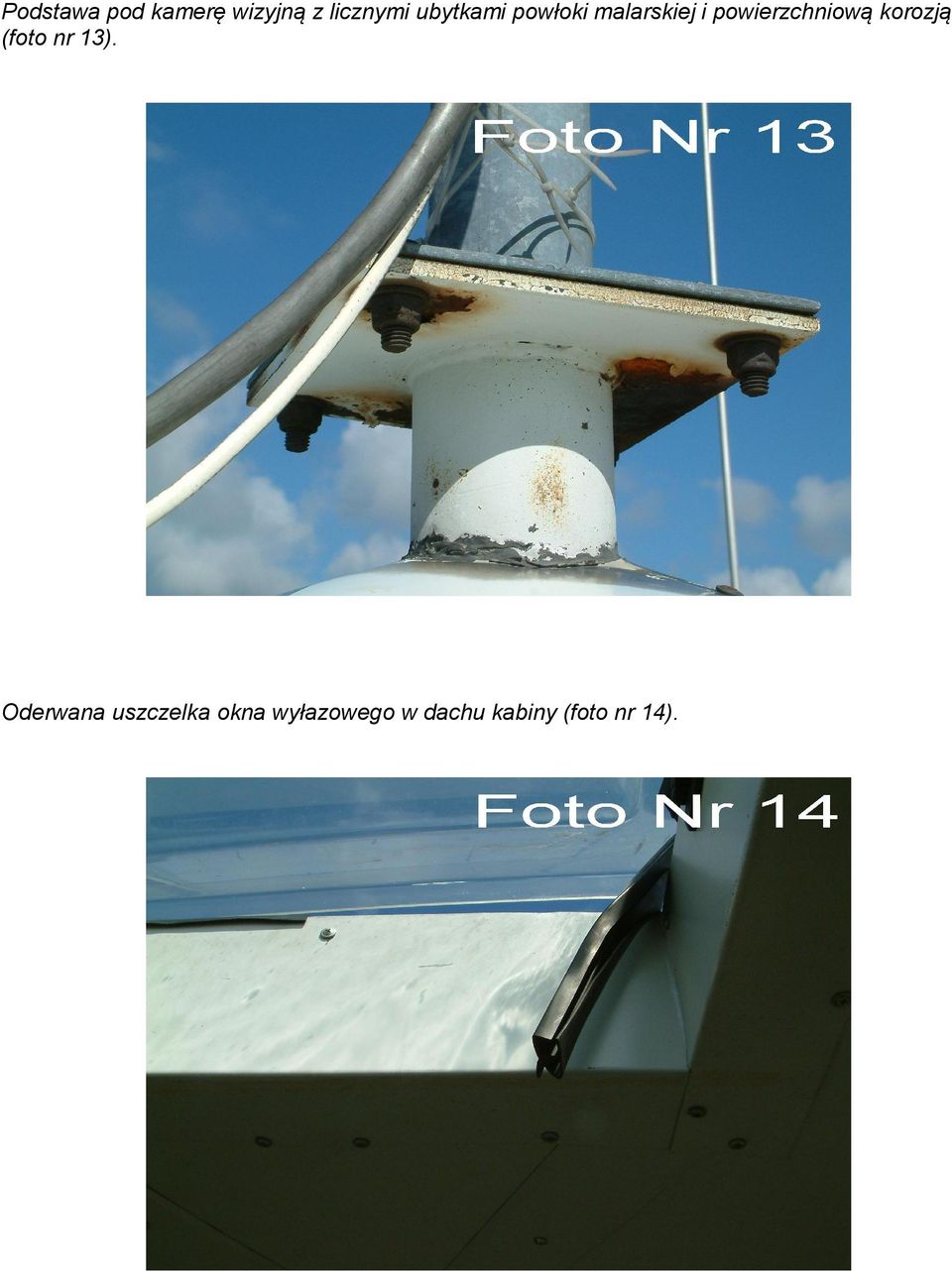

8 Podstawa pod kamerę wizyjną z licznymi ubytkami powłoki malarskiej i powierzchniową korozją (foto nr 13). Oderwana uszczelka okna wyłazowego w dachu kabiny (foto nr 14).

9 Śruby M10 mocujące barierkę ochronną podestu na szczycie wieży skorodowane (foto nr 15). WNIOSKI Wieża po latach eksploatacji wymaga wykonania szeregu prac naprawczo konserwacyjnych. Elementy kształtowniki stalowe z jakich wykonana jest wieża nie budzą zastrzeżeń. Powłoka cynkowa jaką są zabezpieczone przed korozją jest w dobrym stanie. Największe zagrożenie dla stanu wieży w następnych latach stanowi powierzchniowa korozja na śrubach łączących jej poszczególne elementy. Pozostawienie takiego stanu rzeczy bez stosownych działań wymusi konieczność wymiany śrub na nowe w przyszłości (b. wysokie koszty) W obecnym stanie wieża może być nadal bezpiecznie eksploatowana. Stan wieży nie naraża pracowników - montażystów czy obserwatorów na niebezpieczeństwo w żadnym stopniu, pod warunkiem prowadzenia wszelkich prac z zachowaniem przepisów bhp i pod nadzorem osoby posiadającej odpowiednie uprawnienia. ZALECENIA W celu dalszej prawidłowej eksploatacji wieży należy wykonać następujące prace: zabezpieczyć przed dalszym postępem korozji: a. śruby łączące elementy konstrukcyjne wieży b. śruby w podstawie wieży, barierach i drabinach c. łączniki kotwiące pomosty do konstrukcji wieży d. blachy podstawy kabiny e. podstawę pod kamerę wizyjną umocować prawidłowo uszczelkę okna wyłazowego w dachu kabiny zabezpieczyć przed dalszą erozją fundamenty wieży, kolejno przez: a. dokładne wyczyszczenie z powierzchni poziomych i pionowych fundamentu z przerostów trawy i mchu b. dwukrotne zastosowanie preparatu grzybobójczego c. uzupełnienie ubytków zaprawą d. zabezpieczenie całej części nadziemnej masą bitumiczną CERESIT CP44 Prace naprawczo-konserwacyjne winny być realizowane i nadzorowane przez osoby posiadające stosowne uprawnienia.

10 PROPONOWANE MATERIAŁY Do powłok malarskich farba NOXYDE lub PEGANOX. Zabezpieczenie przed grzybami i porostami preparat BANIMOUSS lub CERESIT CT99. Uzupełnienie ubytków fundamentu zaprawa naprawcza szybkowiążąca CERESIE CD25 lub ATLAS TEN10. Powłoka izolacyjna na fundamencie DYSPERBIT lub CERESIT CP44 Dla osiągnięcia dobrego efektu można zastosować inne analogiczne do w/w materiały. Ważne jest by były to produkty wysokiej jakości. Opracował: Łódź, dnia rok
