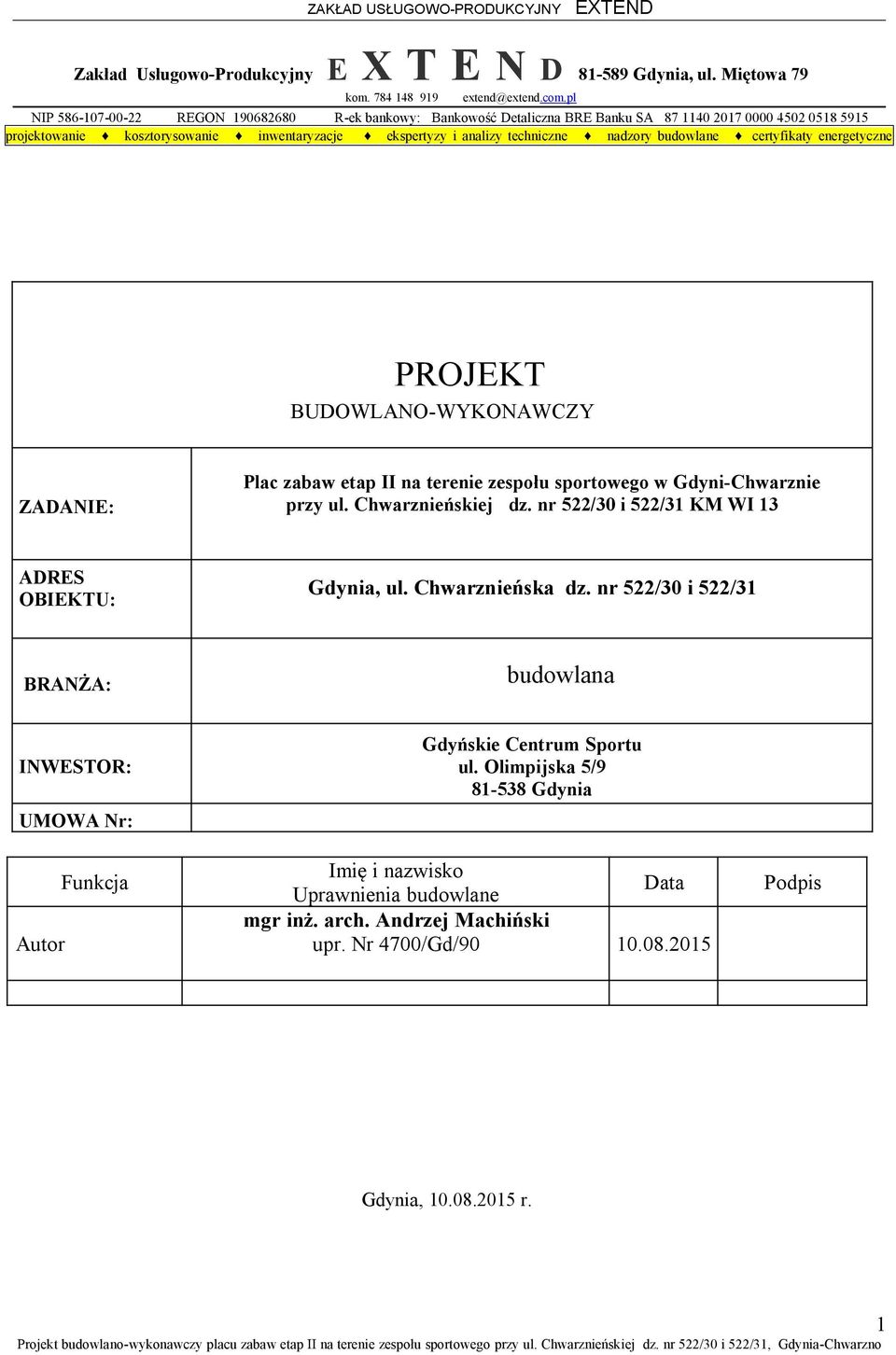

1 Zakład Usługowo-Produkcyjny E X T E N D Gdynia, ul. Miętowa 79 kom extend@extend.com.pl NIP REGON R-ek bankowy: Bankowość Detaliczna BRE Banku SA projektowanie kosztorysowanie inwentaryzacje ekspertyzy i analizy techniczne nadzory budowlane certyfikaty energetyczne PROJEKT BUDOWLANO-WYKONAWCZY ZADANIE: Plac zabaw etap II na terenie zespołu sportowego w Gdyni-Chwarznie przy ul. Chwarznieńskiej dz. nr 522/30 i 522/31 KM WI 13 ADRES OBIEKTU: Gdynia, ul. Chwarznieńska dz. nr 522/30 i 522/31 BRANŻA: budowlana INWESTOR: UMOWA Nr: Gdyńskie Centrum Sportu ul. Olimpijska 5/ Gdynia Autor Funkcja Imię i nazwisko Data Uprawnienia budowlane mgr inż. arch. Andrzej Machiński upr. Nr 4700/Gd/ Podpis Gdynia, r. 1

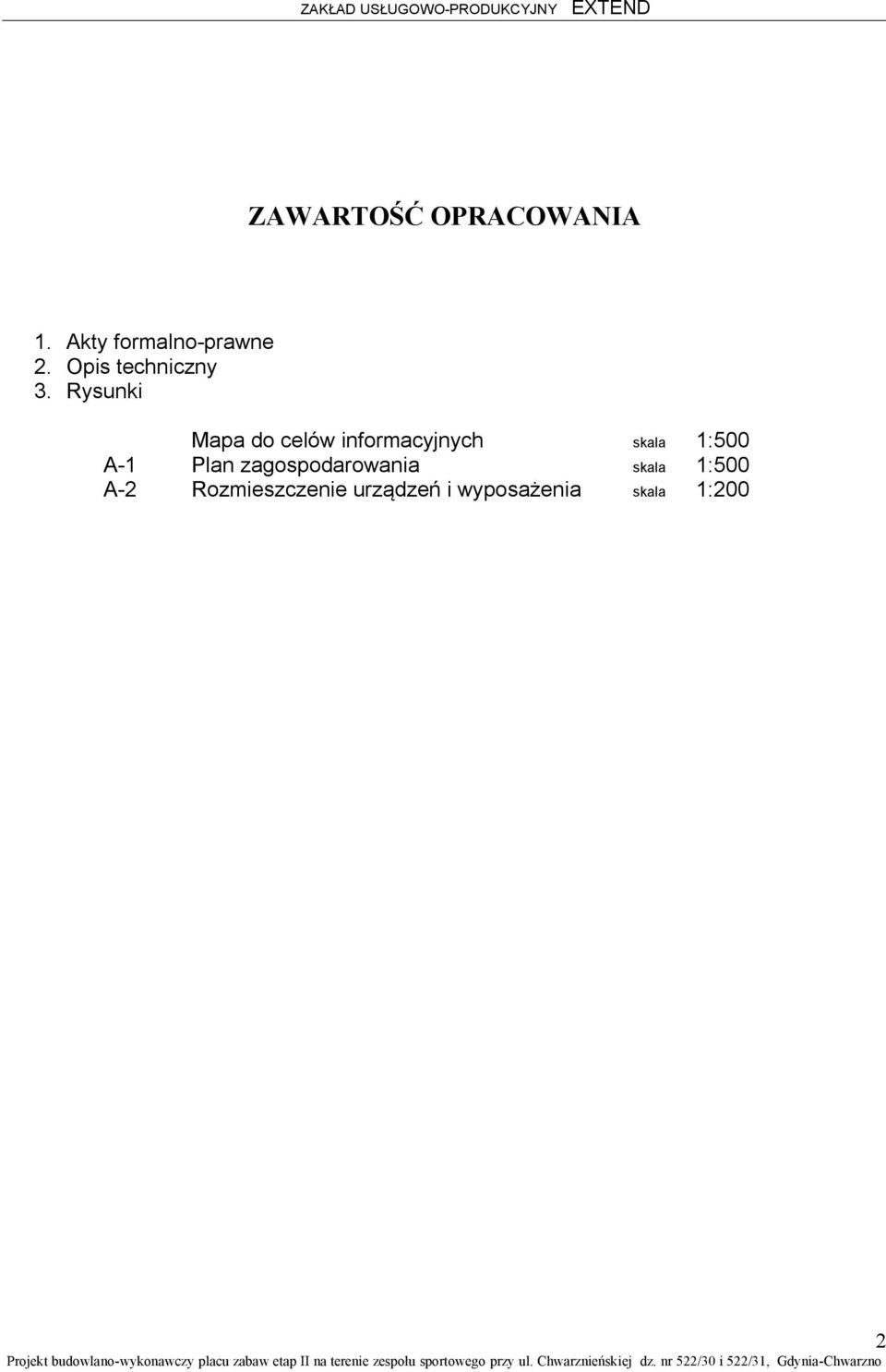

2 ZAWARTOŚĆ OPRACOWANIA 1. Akty formalno-prawne 2. Opis techniczny 3. Rysunki Mapa do celów informacyjnych skala 1:500 A-1 Plan zagospodarowania skala 1:500 A-2 Rozmieszczenie urządzeń i wyposażenia skala 1:200 2

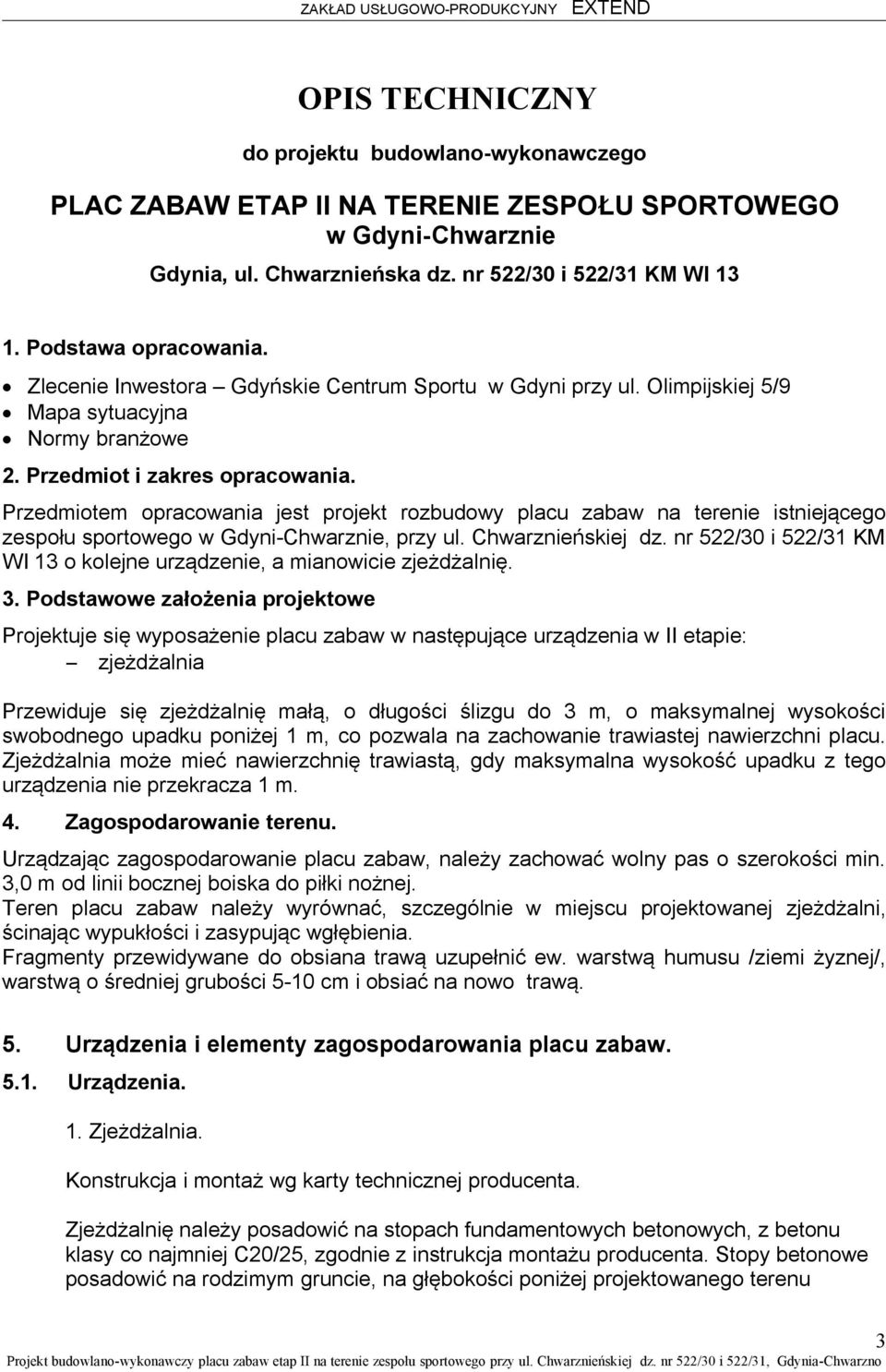

3 OPIS TECHNICZNY do projektu budowlano-wykonawczego PLAC ZABAW ETAP II NA TERENIE ZESPOŁU SPORTOWEGO w Gdyni-Chwarznie Gdynia, ul. Chwarznieńska dz. nr 522/30 i 522/31 KM WI Podstawa opracowania. Zlecenie Inwestora Gdyńskie Centrum Sportu w Gdyni przy ul. Olimpijskiej 5/9 Mapa sytuacyjna Normy branżowe 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt rozbudowy placu zabaw na terenie istniejącego zespołu sportowego w Gdyni-Chwarznie, przy ul. Chwarznieńskiej dz. nr 522/30 i 522/31 KM WI 13 o kolejne urządzenie, a mianowicie zjeżdżalnię. 3. Podstawowe założenia projektowe Projektuje się wyposażenie placu zabaw w następujące urządzenia w II etapie: zjeżdżalnia Przewiduje się zjeżdżalnię małą, o długości ślizgu do 3 m, o maksymalnej wysokości swobodnego upadku poniżej 1 m, co pozwala na zachowanie trawiastej nawierzchni placu. Zjeżdżalnia może mieć nawierzchnię trawiastą, gdy maksymalna wysokość upadku z tego urządzenia nie przekracza 1 m. 4. Zagospodarowanie terenu. Urządzając zagospodarowanie placu zabaw, należy zachować wolny pas o szerokości min. 3,0 m od linii bocznej boiska do piłki nożnej. Teren placu zabaw należy wyrównać, szczególnie w miejscu projektowanej zjeżdżalni, ścinając wypukłości i zasypując wgłębienia. Fragmenty przewidywane do obsiana trawą uzupełnić ew. warstwą humusu /ziemi żyznej/, warstwą o średniej grubości 5-10 cm i obsiać na nowo trawą. 5. Urządzenia i elementy zagospodarowania placu zabaw Urządzenia. 1. Zjeżdżalnia. Konstrukcja i montaż wg karty technicznej producenta. Zjeżdżalnię należy posadowić na stopach fundamentowych betonowych, z betonu klasy co najmniej C20/25, zgodnie z instrukcja montażu producenta. Stopy betonowe posadowić na rodzimym gruncie, na głębokości poniżej projektowanego terenu 3

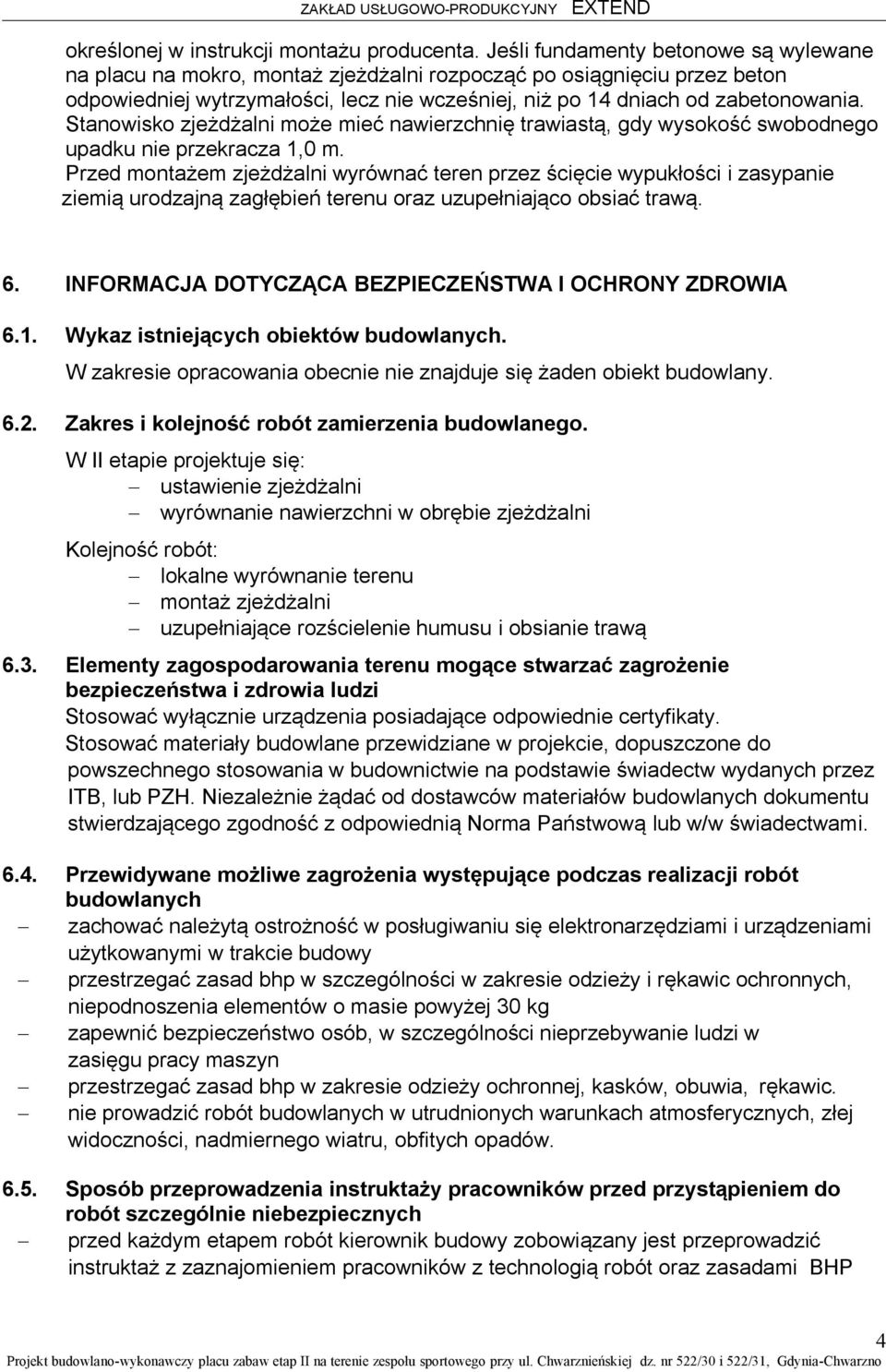

4 określonej w instrukcji montażu producenta. Jeśli fundamenty betonowe są wylewane na placu na mokro, montaż zjeżdżalni rozpocząć po osiągnięciu przez beton odpowiedniej wytrzymałości, lecz nie wcześniej, niż po 14 dniach od zabetonowania. Stanowisko zjeżdżalni może mieć nawierzchnię trawiastą, gdy wysokość swobodnego upadku nie przekracza 1,0 m. Przed montażem zjeżdżalni wyrównać teren przez ścięcie wypukłości i zasypanie ziemią urodzajną zagłębień terenu oraz uzupełniająco obsiać trawą. 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 6.1. Wykaz istniejących obiektów budowlanych. W zakresie opracowania obecnie nie znajduje się żaden obiekt budowlany Zakres i kolejność robót zamierzenia budowlanego. W II etapie projektuje się: ustawienie zjeżdżalni wyrównanie nawierzchni w obrębie zjeżdżalni Kolejność robót: lokalne wyrównanie terenu montaż zjeżdżalni uzupełniające rozścielenie humusu i obsianie trawą 6.3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Stosować wyłącznie urządzenia posiadające odpowiednie certyfikaty. Stosować materiały budowlane przewidziane w projekcie, dopuszczone do powszechnego stosowania w budownictwie na podstawie świadectw wydanych przez ITB, lub PZH. Niezależnie żądać od dostawców materiałów budowlanych dokumentu stwierdzającego zgodność z odpowiednią Norma Państwową lub w/w świadectwami Przewidywane możliwe zagrożenia występujące podczas realizacji robót budowlanych zachować należytą ostrożność w posługiwaniu się elektronarzędziami i urządzeniami użytkowanymi w trakcie budowy przestrzegać zasad bhp w szczególności w zakresie odzieży i rękawic ochronnych, niepodnoszenia elementów o masie powyżej 30 kg zapewnić bezpieczeństwo osób, w szczególności nieprzebywanie ludzi w zasięgu pracy maszyn przestrzegać zasad bhp w zakresie odzieży ochronnej, kasków, obuwia, rękawic. nie prowadzić robót budowlanych w utrudnionych warunkach atmosferycznych, złej widoczności, nadmiernego wiatru, obfitych opadów Sposób przeprowadzenia instruktaży pracowników przed przystąpieniem do robót szczególnie niebezpiecznych przed każdym etapem robót kierownik budowy zobowiązany jest przeprowadzić instruktaż z zaznajomieniem pracowników z technologią robót oraz zasadami BHP 4

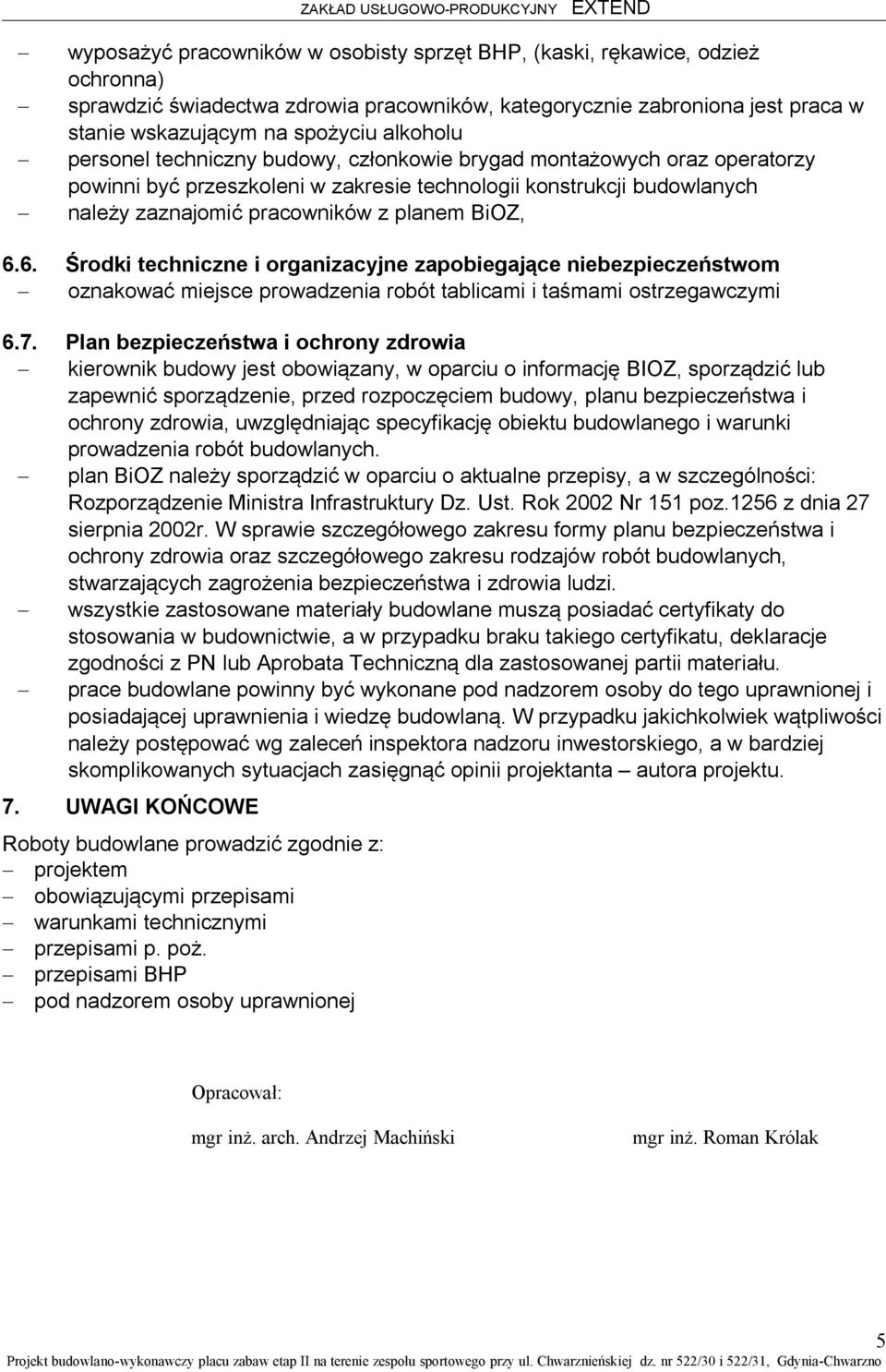

5 wyposażyć pracowników w osobisty sprzęt BHP, (kaski, rękawice, odzież ochronna) sprawdzić świadectwa zdrowia pracowników, kategorycznie zabroniona jest praca w stanie wskazującym na spożyciu alkoholu personel techniczny budowy, członkowie brygad montażowych oraz operatorzy powinni być przeszkoleni w zakresie technologii konstrukcji budowlanych należy zaznajomić pracowników z planem BiOZ, 6.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom oznakować miejsce prowadzenia robót tablicami i taśmami ostrzegawczymi 6.7. Plan bezpieczeństwa i ochrony zdrowia kierownik budowy jest obowiązany, w oparciu o informację BIOZ, sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikację obiektu budowlanego i warunki prowadzenia robót budowlanych. plan BiOZ należy sporządzić w oparciu o aktualne przepisy, a w szczególności: Rozporządzenie Ministra Infrastruktury Dz. Ust. Rok 2002 Nr 151 poz.1256 z dnia 27 sierpnia 2002r. W sprawie szczegółowego zakresu formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. wszystkie zastosowane materiały budowlane muszą posiadać certyfikaty do stosowania w budownictwie, a w przypadku braku takiego certyfikatu, deklaracje zgodności z PN lub Aprobata Techniczną dla zastosowanej partii materiału. prace budowlane powinny być wykonane pod nadzorem osoby do tego uprawnionej i posiadającej uprawnienia i wiedzę budowlaną. W przypadku jakichkolwiek wątpliwości należy postępować wg zaleceń inspektora nadzoru inwestorskiego, a w bardziej skomplikowanych sytuacjach zasięgnąć opinii projektanta autora projektu. 7. UWAGI KOŃCOWE Roboty budowlane prowadzić zgodnie z: projektem obowiązującymi przepisami warunkami technicznymi przepisami p. poż. przepisami BHP pod nadzorem osoby uprawnionej Opracował: mgr inż. arch. Andrzej Machiński mgr inż. Roman Królak 5
