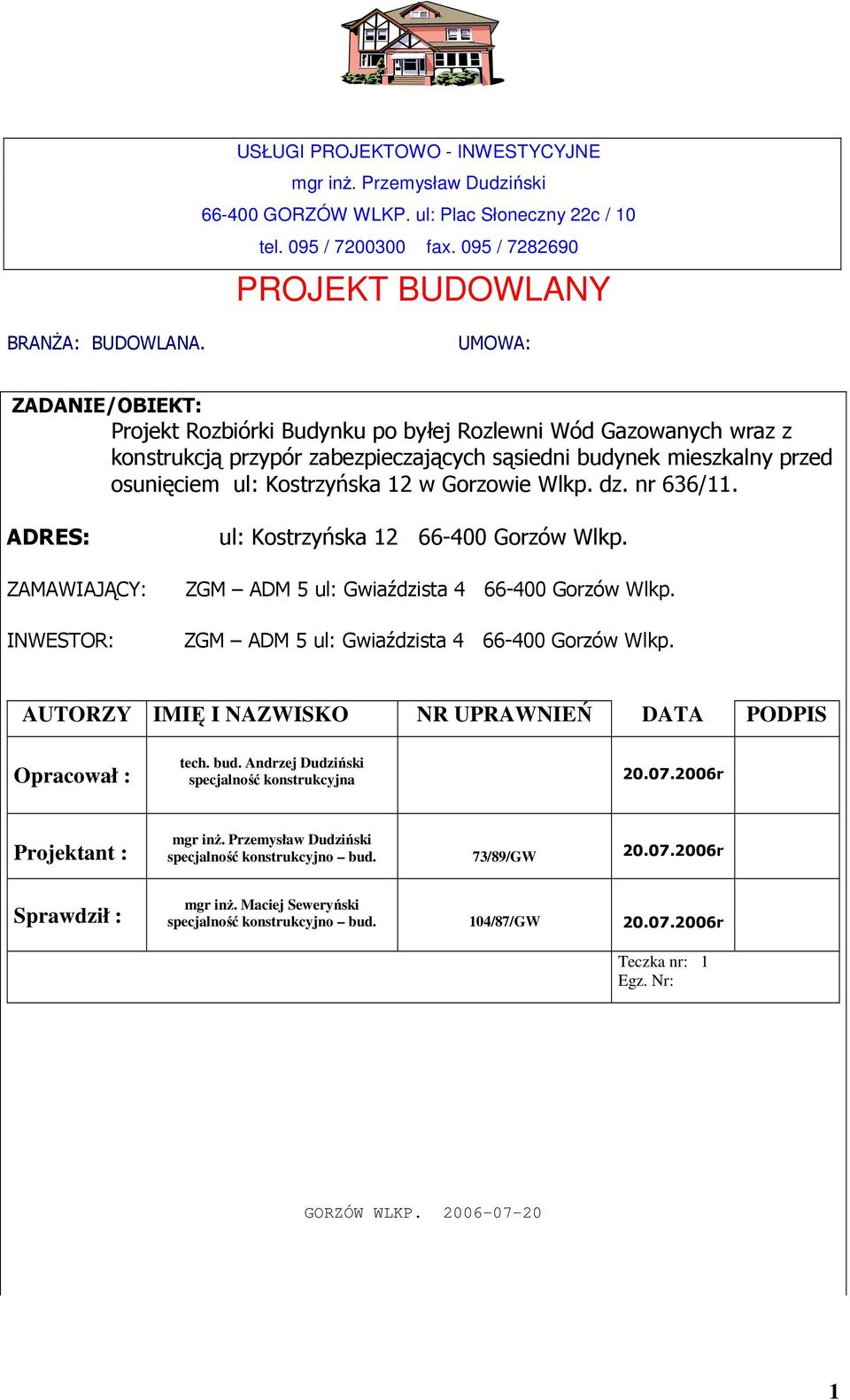

1 USŁUGI PROJEKTOWO - INWESTYCYJNE mgr inŝ. Przemysław Dudziński GORZÓW WLKP. ul: Plac Słoneczny 22c / 10 tel. 095 / fax. 095 / PROJEKT BUDOWLANY BRANśA: BUDOWLANA. UMOWA: ZADANIE/OBIEKT: Projekt Rozbiórki Budynku po byłej Rozlewni Wód Gazowanych wraz z konstrukcją przypór zabezpieczających sąsiedni budynek mieszkalny przed osunięciem ul: Kostrzyńska 12 w Gorzowie Wlkp. dz. nr 636/11. ADRES: ZAMAWIAJĄCY: INWESTOR: ul: Kostrzyńska Gorzów Wlkp. ZGM ADM 5 ul: Gwiaździsta Gorzów Wlkp. ZGM ADM 5 ul: Gwiaździsta Gorzów Wlkp. AUTORZY IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS Opracował : tech. bud. Andrzej Dudziński specjalność konstrukcyjna r Projektant : Sprawdził : mgr inŝ. Przemysław Dudziński specjalność konstrukcyjno bud. 73/89/GW r mgr inŝ. Maciej Seweryński specjalność konstrukcyjno bud. 104/87/GW r Teczka nr: 1 Egz. Nr: GORZÓW WLKP

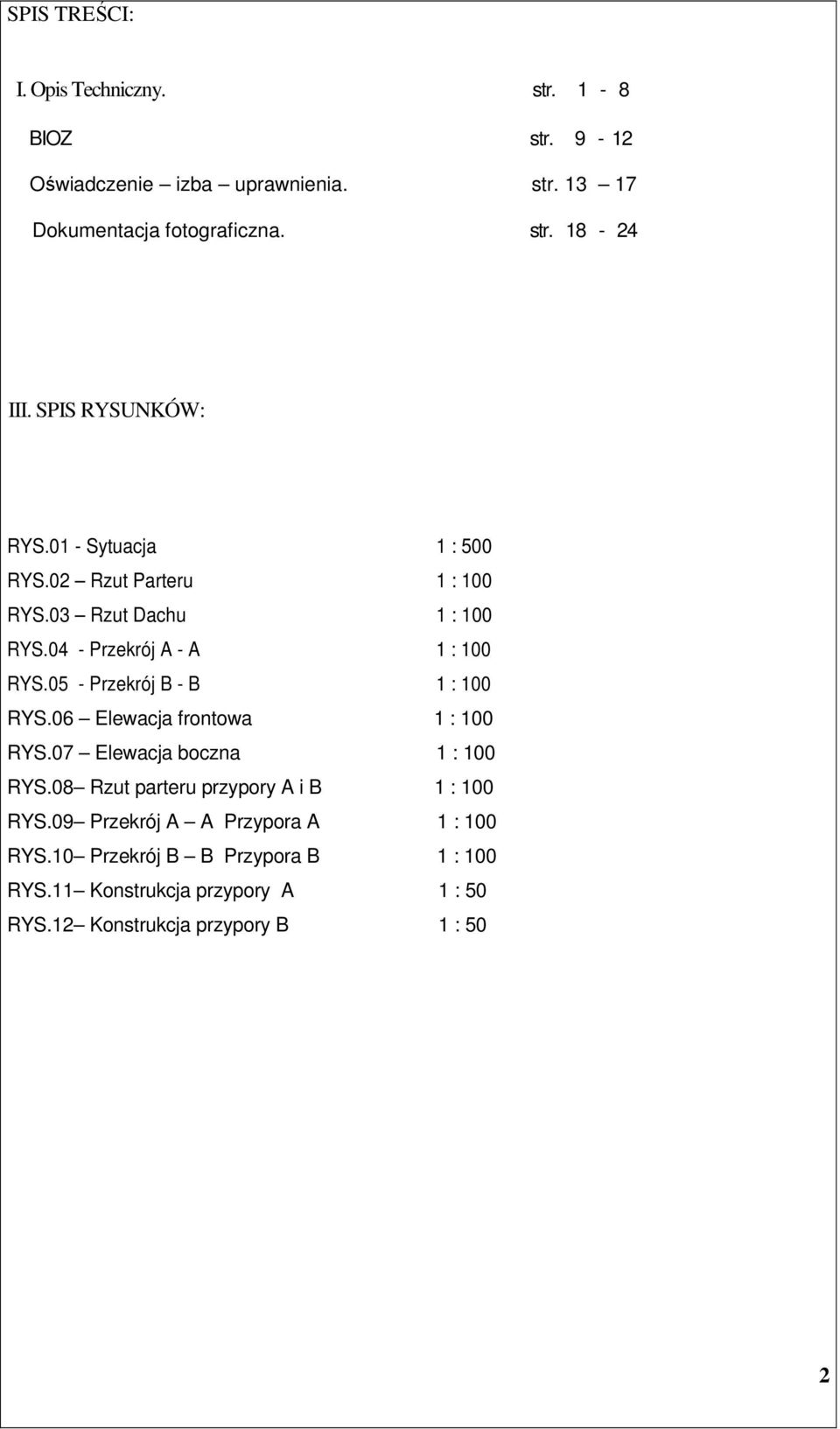

2 SPIS TREŚCI: I. Opis Techniczny. str. 1-8 BIOZ str Oświadczenie izba uprawnienia. str Dokumentacja fotograficzna. str III. SPIS RYSUNKÓW: RYS.01 - Sytuacja 1 : 500 RYS.02 Rzut Parteru 1 : 100 RYS.03 Rzut Dachu 1 : 100 RYS.04 - Przekrój A - A 1 : 100 RYS.05 - Przekrój B - B 1 : 100 RYS.06 Elewacja frontowa 1 : 100 RYS.07 Elewacja boczna 1 : 100 RYS.08 Rzut parteru przypory A i B 1 : 100 RYS.09 Przekrój A A Przypora A 1 : 100 RYS.10 Przekrój B B Przypora B 1 : 100 RYS.11 Konstrukcja przypory A 1 : 50 RYS.12 Konstrukcja przypory B 1 : 50 2

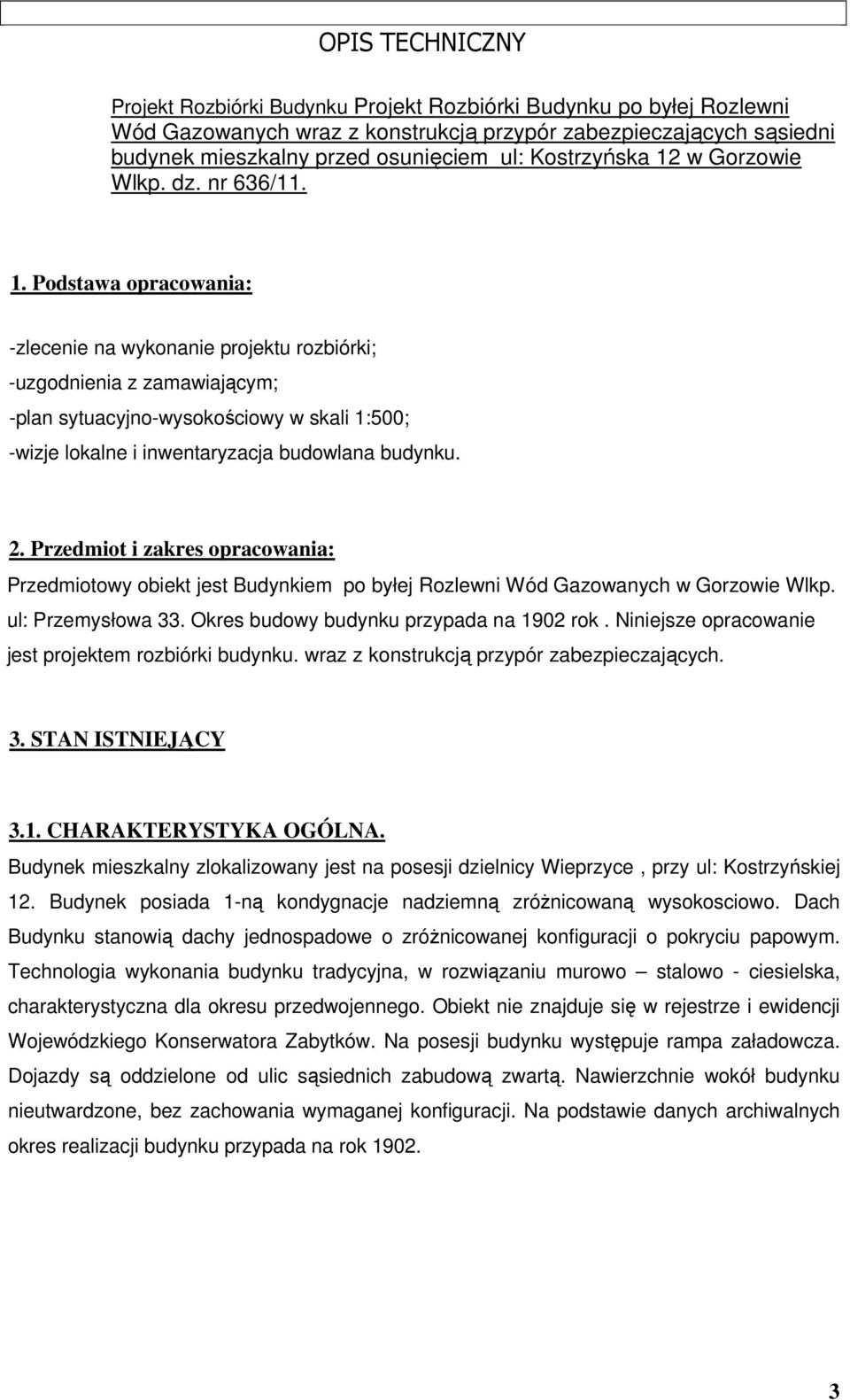

3 OPIS TECHNICZNY Projekt Rozbiórki Budynku Projekt Rozbiórki Budynku po byłej Rozlewni Wód Gazowanych wraz z konstrukcją przypór zabezpieczających sąsiedni budynek mieszkalny przed osunięciem ul: Kostrzyńska 12 w Gorzowie Wlkp. dz. nr 636/ Podstawa opracowania: -zlecenie na wykonanie projektu rozbiórki; -uzgodnienia z zamawiającym; -plan sytuacyjno-wysokościowy w skali 1:500; -wizje lokalne i inwentaryzacja budowlana budynku. 2. Przedmiot i zakres opracowania: Przedmiotowy obiekt jest Budynkiem po byłej Rozlewni Wód Gazowanych w Gorzowie Wlkp. ul: Przemysłowa 33. Okres budowy budynku przypada na 1902 rok. Niniejsze opracowanie jest projektem rozbiórki budynku. wraz z konstrukcją przypór zabezpieczających. 3. STAN ISTNIEJĄCY 3.1. CHARAKTERYSTYKA OGÓLNA. Budynek mieszkalny zlokalizowany jest na posesji dzielnicy Wieprzyce, przy ul: Kostrzyńskiej 12. Budynek posiada 1-ną kondygnacje nadziemną zróŝnicowaną wysokosciowo. Dach Budynku stanowią dachy jednospadowe o zróŝnicowanej konfiguracji o pokryciu papowym. Technologia wykonania budynku tradycyjna, w rozwiązaniu murowo stalowo - ciesielska, charakterystyczna dla okresu przedwojennego. Obiekt nie znajduje się w rejestrze i ewidencji Wojewódzkiego Konserwatora Zabytków. Na posesji budynku występuje rampa załadowcza. Dojazdy są oddzielone od ulic sąsiednich zabudową zwartą. Nawierzchnie wokół budynku nieutwardzone, bez zachowania wymaganej konfiguracji. Na podstawie danych archiwalnych okres realizacji budynku przypada na rok

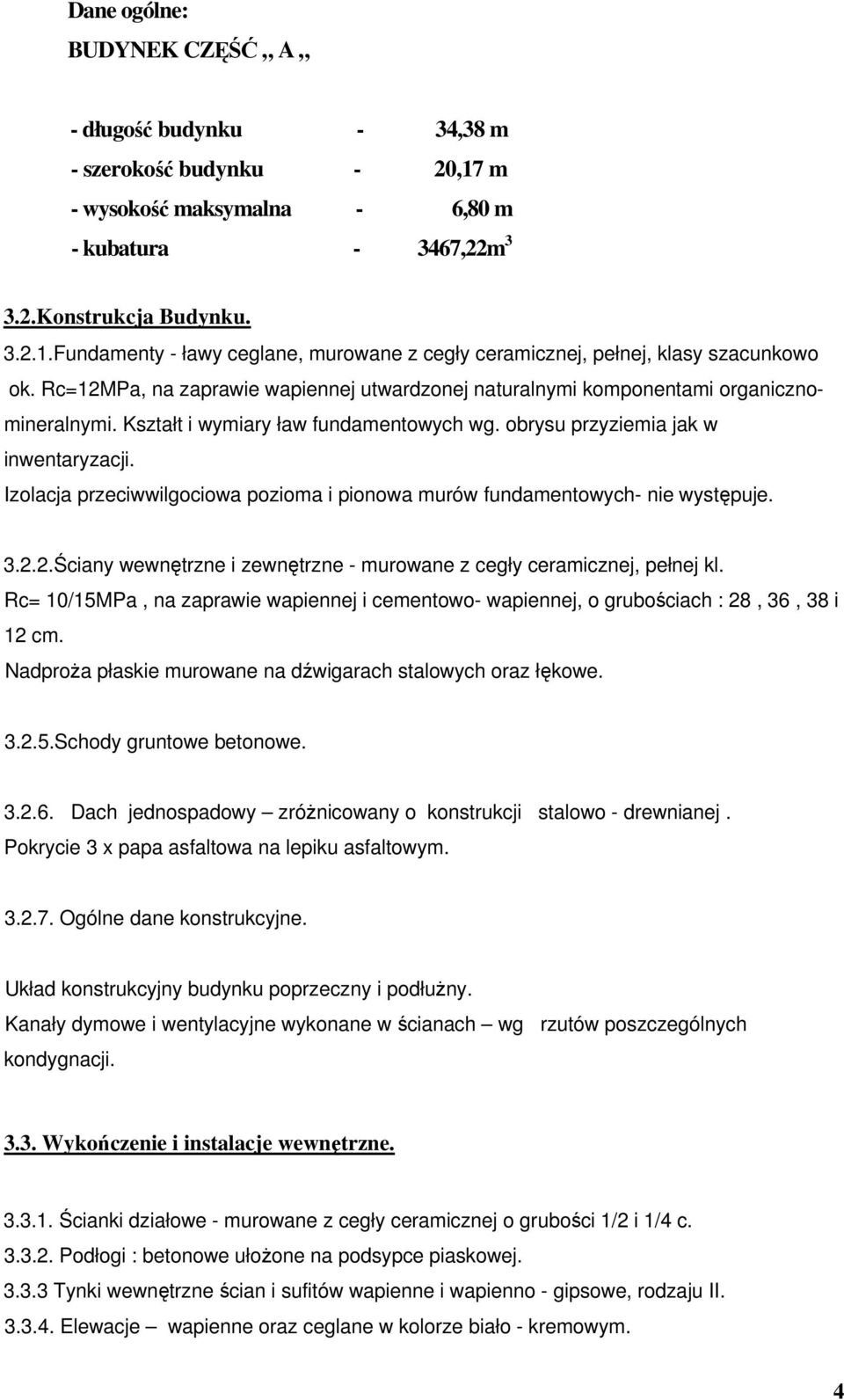

4 Dane ogólne: BUDYNEK CZĘŚĆ A - długość budynku - 34,38 m - szerokość budynku - 20,17 m - wysokość maksymalna - 6,80 m - kubatura ,22m Konstrukcja Budynku Fundamenty - ławy ceglane, murowane z cegły ceramicznej, pełnej, klasy szacunkowo ok. Rc=12MPa, na zaprawie wapiennej utwardzonej naturalnymi komponentami organicznomineralnymi. Kształt i wymiary ław fundamentowych wg. obrysu przyziemia jak w inwentaryzacji. Izolacja przeciwwilgociowa pozioma i pionowa murów fundamentowych- nie występuje Ściany wewnętrzne i zewnętrzne - murowane z cegły ceramicznej, pełnej kl. Rc= 10/15MPa, na zaprawie wapiennej i cementowo- wapiennej, o grubościach : 28, 36, 38 i 12 cm. NadproŜa płaskie murowane na dźwigarach stalowych oraz łękowe Schody gruntowe betonowe Dach jednospadowy zróŝnicowany o konstrukcji stalowo - drewnianej. Pokrycie 3 x papa asfaltowa na lepiku asfaltowym Ogólne dane konstrukcyjne. Układ konstrukcyjny budynku poprzeczny i podłuŝny. Kanały dymowe i wentylacyjne wykonane w ścianach wg rzutów poszczególnych kondygnacji Wykończenie i instalacje wewnętrzne Ścianki działowe - murowane z cegły ceramicznej o grubości 1/2 i 1/4 c Podłogi : betonowe ułoŝone na podsypce piaskowej Tynki wewnętrzne ścian i sufitów wapienne i wapienno - gipsowe, rodzaju II Elewacje wapienne oraz ceglane w kolorze biało - kremowym. 4

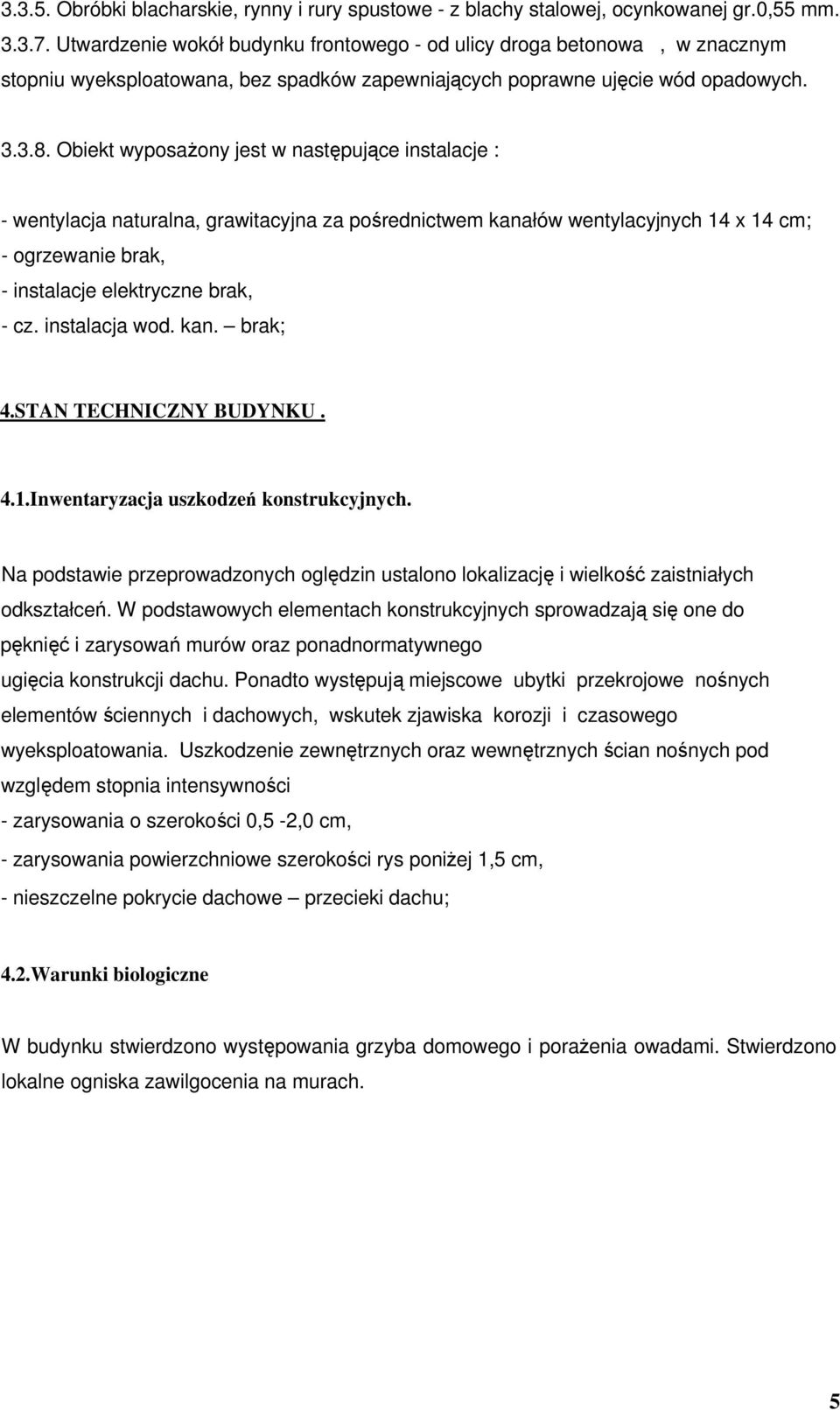

5 Obróbki blacharskie, rynny i rury spustowe - z blachy stalowej, ocynkowanej gr.0,55 mm Utwardzenie wokół budynku frontowego - od ulicy droga betonowa, w znacznym stopniu wyeksploatowana, bez spadków zapewniających poprawne ujęcie wód opadowych Obiekt wyposaŝony jest w następujące instalacje : - wentylacja naturalna, grawitacyjna za pośrednictwem kanałów wentylacyjnych 14 x 14 cm; - ogrzewanie brak, - instalacje elektryczne brak, - cz. instalacja wod. kan. brak; 4.STAN TECHNICZNY BUDYNKU. 4.1.Inwentaryzacja uszkodzeń konstrukcyjnych. Na podstawie przeprowadzonych oględzin ustalono lokalizację i wielkość zaistniałych odkształceń. W podstawowych elementach konstrukcyjnych sprowadzają się one do pęknięć i zarysowań murów oraz ponadnormatywnego ugięcia konstrukcji dachu. Ponadto występują miejscowe ubytki przekrojowe nośnych elementów ściennych i dachowych, wskutek zjawiska korozji i czasowego wyeksploatowania. Uszkodzenie zewnętrznych oraz wewnętrznych ścian nośnych pod względem stopnia intensywności - zarysowania o szerokości 0,5-2,0 cm, - zarysowania powierzchniowe szerokości rys poniŝej 1,5 cm, - nieszczelne pokrycie dachowe przecieki dachu; 4.2.Warunki biologiczne W budynku stwierdzono występowania grzyba domowego i poraŝenia owadami. Stwierdzono lokalne ogniska zawilgocenia na murach. 5

6 5.0. Określenie stopnia zuŝycia podstawowych elementów konstrukcyjnych - budynku: DACH pokrycie - stopień zuŝycia - 92% DACH konstrukcja - stopień zuŝycia - 89% Ściany nośne - stopień zuŝycia - 50% Ściany działowe - stopień zuŝycia - 50% Podłogi i posadzki - stopień zuŝycia - 85% Stropodach - stopień zuŝycia - 82% Schody gruntowe - stopień zuŝycia - 75% Fundamenty - stopień zuŝycia - 65% Stolarka okienna i drzwiowa - stopień zuŝycia - 90% Instalacje - stopień zuŝycia - 95% STOPIEŃ ZUśYCIA BUDYNKU OKREŚLONO NA 77,3 % Wnioski i zalecenia : 1. Klasyfikując budynek rozlewni według technicznego stanu elementów zakwalifikowano go jako ZŁY 2. Klasyfikując budynek według określenia zuŝycia głównych elementów określono stopień zuŝycia budynku na 77,3 % tj. wszystkie elementy konstrukcyjne zakwalifikowano jako ZŁE z wyjątkiem części ścian przylegających prostopadle do istniejącego budynku mieszkalnego wykorzystanych w planie jako przypory zabezpieczające po modernizacji. 3. Stwierdza się,ŝe remont kapitalny budynku jest nieopłacalny z uwagi na prawie 77,3% wyeksploatowanie podstawowych elementów konstrukcyjnych obiektu. 4. Biorąc pod uwagę istniejący stan techniczny obiektu stwierdza się, Ŝe przedmiotowy budynek stanowi zagroŝenie dla zdrowia i Ŝycia ludzi. 5. Budynek naleŝy natychmiast wyłączyć z eksploatacji z uwagi na zagroŝenie katastrofą budowlaną. 6. Budyneki naleŝy poddać likwidacji wg oceny /Rossa/- stwierdzone zuŝycie ścian nośnych przekroczyło 50%. 7. Prace rozbiórkowe naleŝy wykonać wg projektu rozbiórki. 6

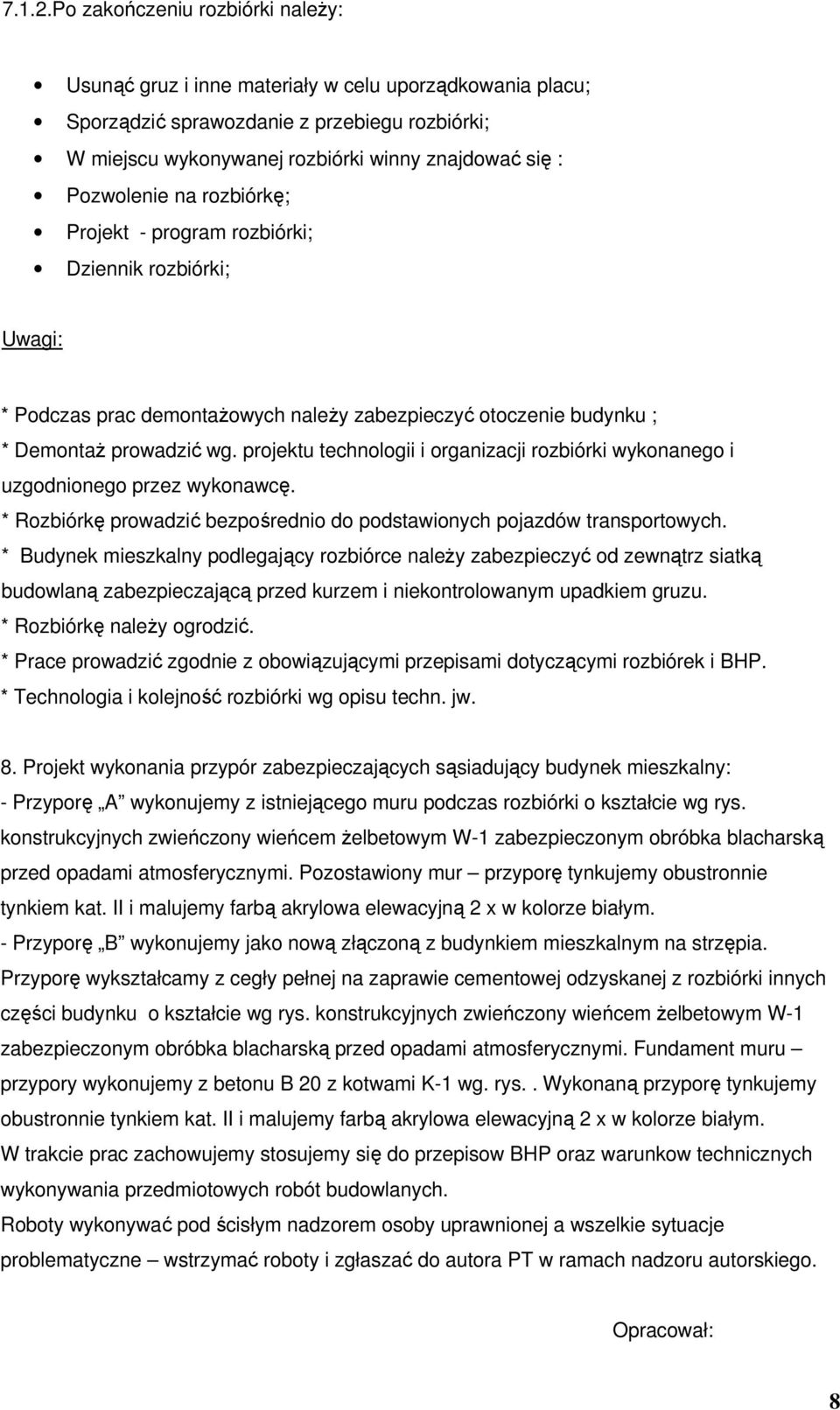

7 7.0. Technologia i kolejność rozbiórki. 7.1.Opis programowy rozbiórki: a/ Przed przystąpieniem do rozbiórki ogrodzić teren posesji, oznaczyć wejścia i wjazdy oraz ustawić tablice ostrzegawcze. Ogrodzenie posesji wykonać z drewna o wysokości min. 2.20m z daszkami osłonowymi. b/ Przystępując do rozbiórki budynku przyjąć zasadę, Ŝe kolejność prac powinna iść w kierunku odciąŝenia elementów konstrukcyjnych, pod warunkiem, tak aby usunięcie jednej części budynku, lub jednego elementu konstrukcyjnego, nie spowodowało obruszenia innych części budynku, lub drugiego elementu konstrukcyjnego, / NaleŜy przyjąć następującą kolejność prac rozbiórkowych : odciąć przyłącza instalacyjne; wyjęcie stolarki okiennej i drzwiowej; rozebranie ścianek działowych i zdjęcie podłóg; zdjęcie pokrycia dachu i rozebranie więźby dachowej; rozebranie stropów, ścian nośnych i kominów. pozostawienie części murów prostopadłych do budynku mieszkalnego przyległego w celu przekonstruowania w/w ścian na przypory zabezpieczające UWAGA: W celu zapewnienia sztywności ścian konstrukcyjnych i zabezpieczenia ich przed przedwczesnym runięciem, naleŝy rozebrać jednocześnie stropodach wraz z odpowiednimi odcinkami i ewentualnie kominami. Przed przystąpieniem do rozbiórki naleŝy stwierdzić, czy wytrzymałość murów i stropów oraz innych elementów konstrukcyjnych na których mają znajdować się pracownicy wykonujący rozbiórkę, o które mają być oparte drabiny, jest dostateczna. W czasie trwania rozbiórki przeprowadzić okresowo i doraźnie badania urządzeń pomocniczych w poszczególnych częściach rozbieranego budynku w celu zapewnienia bezpieczeństwa Ŝycia pracowników biorących udział w rozbiórce. 7

8 7.1.2.Po zakończeniu rozbiórki naleŝy: Usunąć gruz i inne materiały w celu uporządkowania placu; Sporządzić sprawozdanie z przebiegu rozbiórki; W miejscu wykonywanej rozbiórki winny znajdować się : Pozwolenie na rozbiórkę; Projekt - program rozbiórki; Dziennik rozbiórki; Uwagi: * Podczas prac demontaŝowych naleŝy zabezpieczyć otoczenie budynku ; * DemontaŜ prowadzić wg. projektu technologii i organizacji rozbiórki wykonanego i uzgodnionego przez wykonawcę. * Rozbiórkę prowadzić bezpośrednio do podstawionych pojazdów transportowych. * Budynek mieszkalny podlegający rozbiórce naleŝy zabezpieczyć od zewnątrz siatką budowlaną zabezpieczającą przed kurzem i niekontrolowanym upadkiem gruzu. * Rozbiórkę naleŝy ogrodzić. * Prace prowadzić zgodnie z obowiązującymi przepisami dotyczącymi rozbiórek i BHP. * Technologia i kolejność rozbiórki wg opisu techn. jw. 8. Projekt wykonania przypór zabezpieczających sąsiadujący budynek mieszkalny: - Przyporę A wykonujemy z istniejącego muru podczas rozbiórki o kształcie wg rys. konstrukcyjnych zwieńczony wieńcem Ŝelbetowym W-1 zabezpieczonym obróbka blacharską przed opadami atmosferycznymi. Pozostawiony mur przyporę tynkujemy obustronnie tynkiem kat. II i malujemy farbą akrylowa elewacyjną 2 x w kolorze białym. - Przyporę B wykonujemy jako nową złączoną z budynkiem mieszkalnym na strzępia. Przyporę wykształcamy z cegły pełnej na zaprawie cementowej odzyskanej z rozbiórki innych części budynku o kształcie wg rys. konstrukcyjnych zwieńczony wieńcem Ŝelbetowym W-1 zabezpieczonym obróbka blacharską przed opadami atmosferycznymi. Fundament muru przypory wykonujemy z betonu B 20 z kotwami K-1 wg. rys.. Wykonaną przyporę tynkujemy obustronnie tynkiem kat. II i malujemy farbą akrylowa elewacyjną 2 x w kolorze białym. W trakcie prac zachowujemy stosujemy się do przepisow BHP oraz warunkow technicznych wykonywania przedmiotowych robót budowlanych. Roboty wykonywać pod ścisłym nadzorem osoby uprawnionej a wszelkie sytuacje problematyczne wstrzymać roboty i zgłaszać do autora PT w ramach nadzoru autorskiego. Opracował: 8

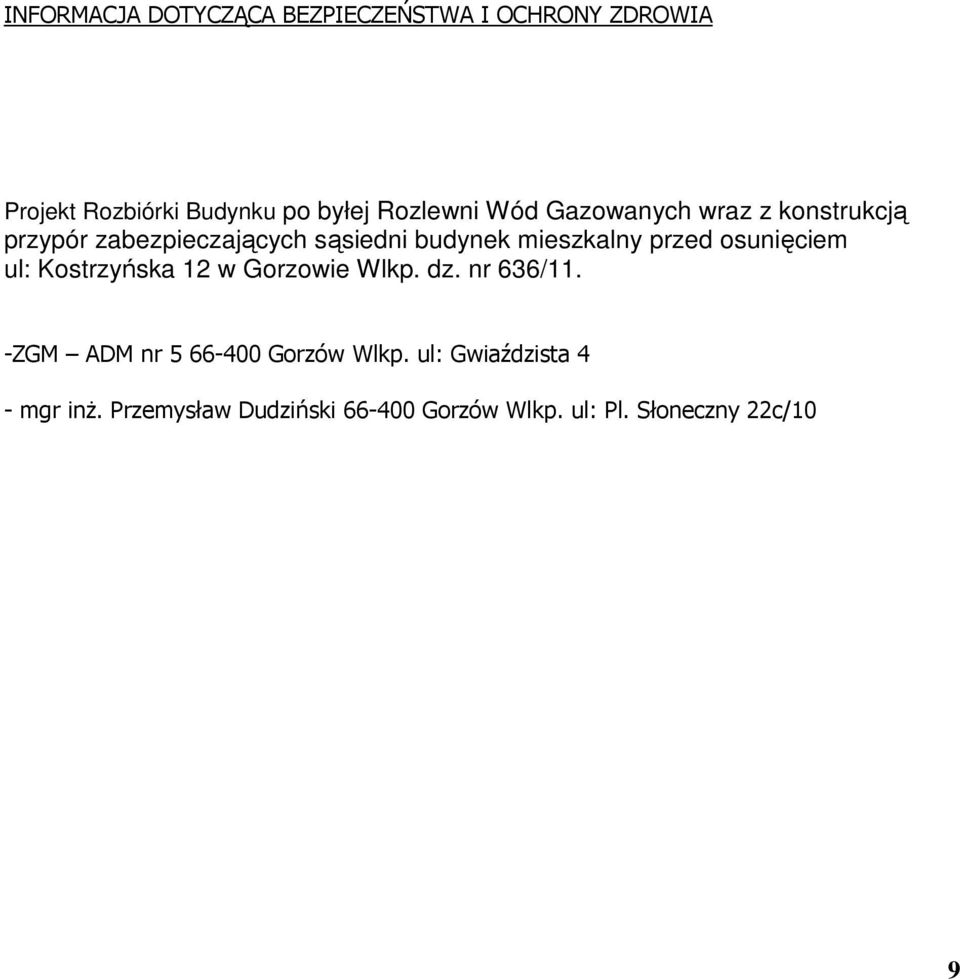

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Projekt Rozbiórki Budynku po byłej Rozlewni Wód Gazowanych wraz z konstrukcją przypór zabezpieczających sąsiedni budynek mieszkalny przed osunięciem ul: Kostrzyńska 12 w Gorzowie Wlkp. dz. nr 636/11. -ZGM ADM nr Gorzów Wlkp. ul: Gwiaździsta 4 - mgr inŝ. Przemysław Dudziński Gorzów Wlkp. ul: Pl. Słoneczny 22c/10 9

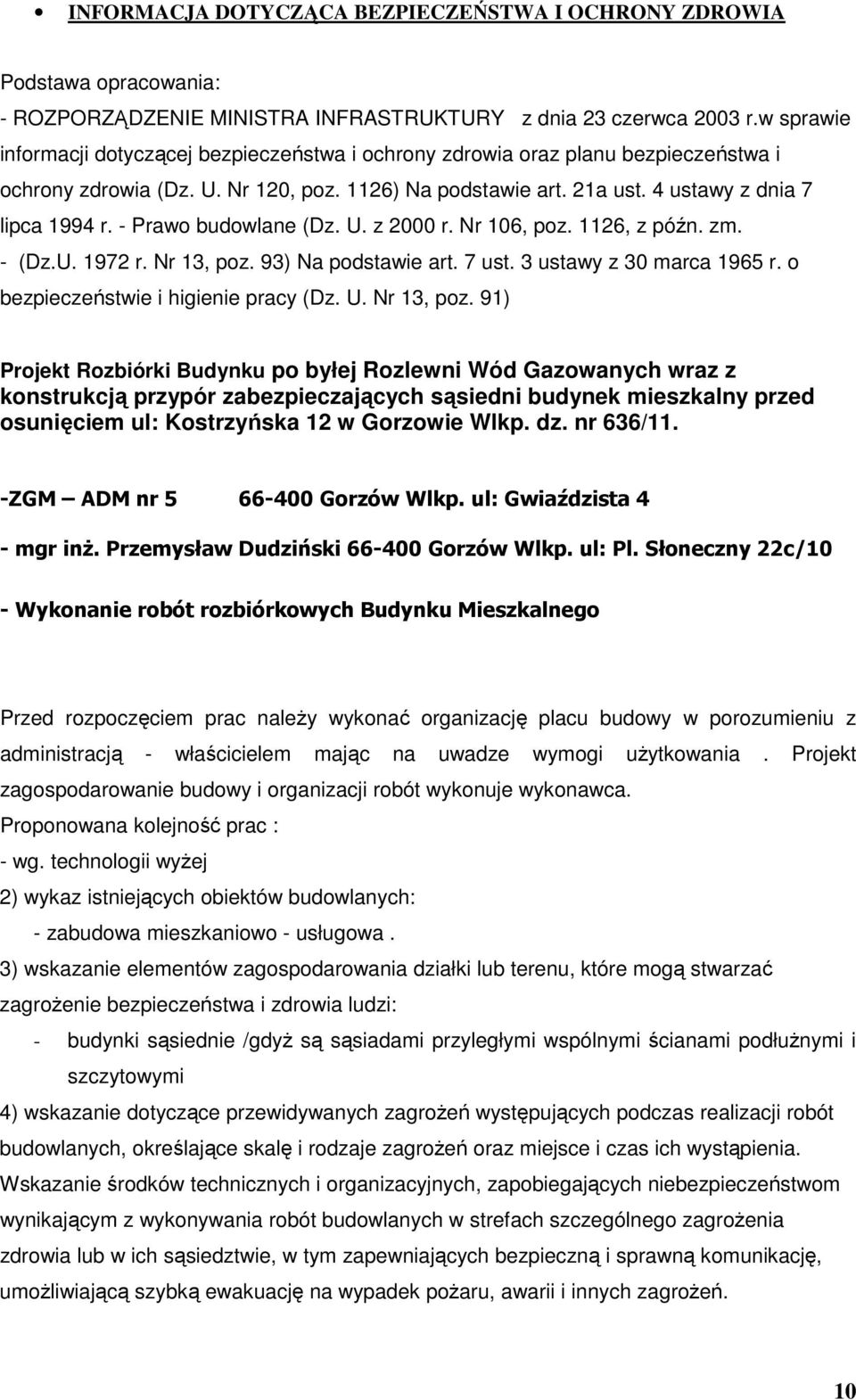

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Podstawa opracowania: - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r.w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126) Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm. - (Dz.U r. Nr 13, poz. 93) Na podstawie art. 7 ust. 3 ustawy z 30 marca 1965 r. o bezpieczeństwie i higienie pracy (Dz. U. Nr 13, poz. 91) Projekt Rozbiórki Budynku po byłej Rozlewni Wód Gazowanych wraz z konstrukcją przypór zabezpieczających sąsiedni budynek mieszkalny przed osunięciem ul: Kostrzyńska 12 w Gorzowie Wlkp. dz. nr 636/11. -ZGM ADM nr Gorzów Wlkp. ul: Gwiaździsta 4 - mgr inŝ. Przemysław Dudziński Gorzów Wlkp. ul: Pl. Słoneczny 22c/10 - Wykonanie robót rozbiórkowych Budynku Mieszkalnego Przed rozpoczęciem prac naleŝy wykonać organizację placu budowy w porozumieniu z administracją - właścicielem mając na uwadze wymogi uŝytkowania. Projekt zagospodarowanie budowy i organizacji robót wykonuje wykonawca. Proponowana kolejność prac : - wg. technologii wyŝej 2) wykaz istniejących obiektów budowlanych: - zabudowa mieszkaniowo - usługowa. 3) wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: - budynki sąsiednie /gdyŝ są sąsiadami przyległymi wspólnymi ścianami podłuŝnymi i szczytowymi 4) wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. 10

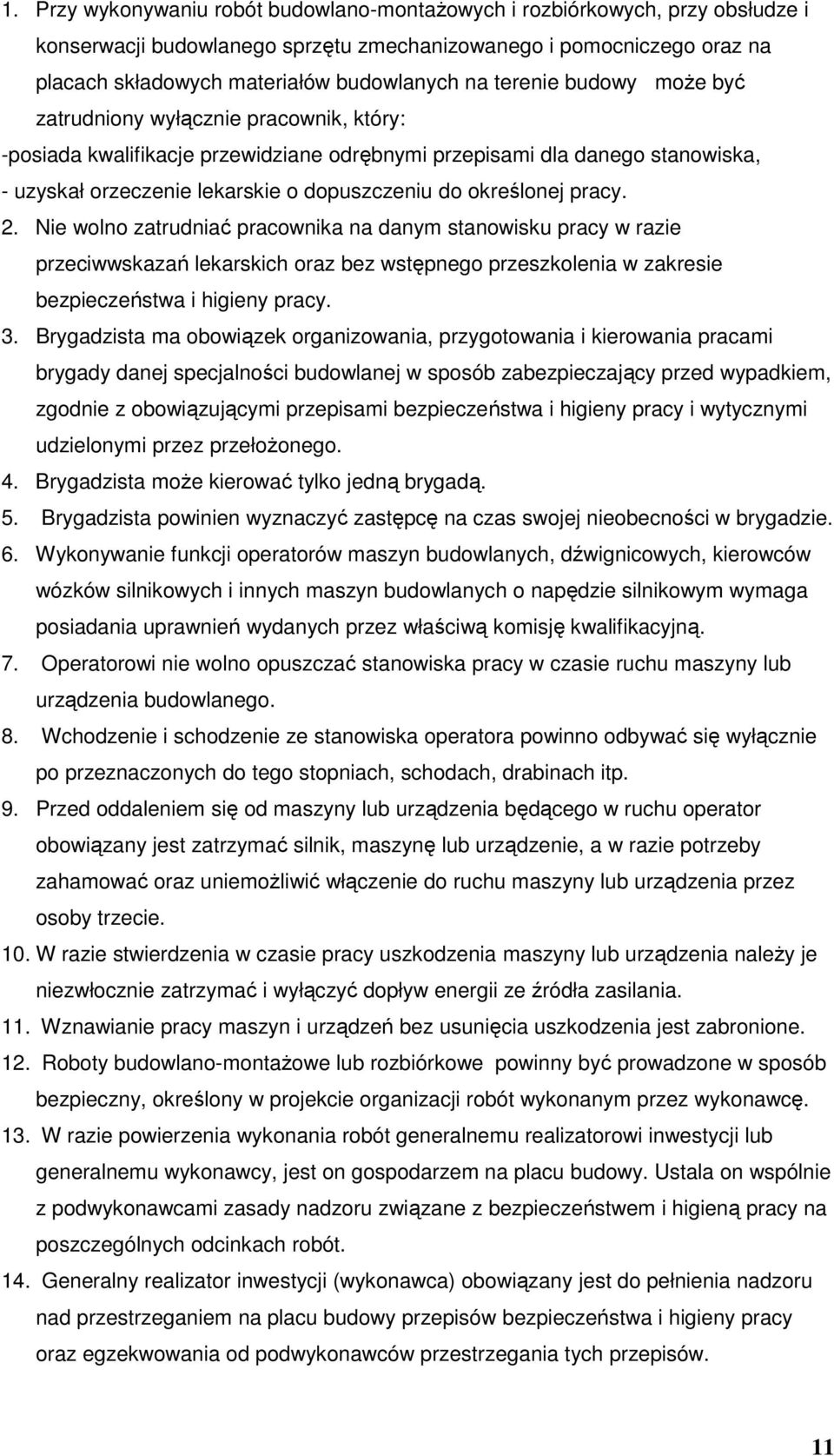

11 1. Przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych, przy obsłudze i konserwacji budowlanego sprzętu zmechanizowanego i pomocniczego oraz na placach składowych materiałów budowlanych na terenie budowy moŝe być zatrudniony wyłącznie pracownik, który: -posiada kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, - uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy. 2. Nie wolno zatrudniać pracownika na danym stanowisku pracy w razie przeciwwskazań lekarskich oraz bez wstępnego przeszkolenia w zakresie bezpieczeństwa i higieny pracy. 3. Brygadzista ma obowiązek organizowania, przygotowania i kierowania pracami brygady danej specjalności budowlanej w sposób zabezpieczający przed wypadkiem, zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy i wytycznymi udzielonymi przez przełoŝonego. 4. Brygadzista moŝe kierować tylko jedną brygadą. 5. Brygadzista powinien wyznaczyć zastępcę na czas swojej nieobecności w brygadzie. 6. Wykonywanie funkcji operatorów maszyn budowlanych, dźwignicowych, kierowców wózków silnikowych i innych maszyn budowlanych o napędzie silnikowym wymaga posiadania uprawnień wydanych przez właściwą komisję kwalifikacyjną. 7. Operatorowi nie wolno opuszczać stanowiska pracy w czasie ruchu maszyny lub urządzenia budowlanego. 8. Wchodzenie i schodzenie ze stanowiska operatora powinno odbywać się wyłącznie po przeznaczonych do tego stopniach, schodach, drabinach itp. 9. Przed oddaleniem się od maszyny lub urządzenia będącego w ruchu operator obowiązany jest zatrzymać silnik, maszynę lub urządzenie, a w razie potrzeby zahamować oraz uniemoŝliwić włączenie do ruchu maszyny lub urządzenia przez osoby trzecie. 10. W razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia naleŝy je niezwłocznie zatrzymać i wyłączyć dopływ energii ze źródła zasilania. 11. Wznawianie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione. 12. Roboty budowlano-montaŝowe lub rozbiórkowe powinny być prowadzone w sposób bezpieczny, określony w projekcie organizacji robót wykonanym przez wykonawcę. 13. W razie powierzenia wykonania robót generalnemu realizatorowi inwestycji lub generalnemu wykonawcy, jest on gospodarzem na placu budowy. Ustala on wspólnie z podwykonawcami zasady nadzoru związane z bezpieczeństwem i higieną pracy na poszczególnych odcinkach robót. 14. Generalny realizator inwestycji (wykonawca) obowiązany jest do pełnienia nadzoru nad przestrzeganiem na placu budowy przepisów bezpieczeństwa i higieny pracy oraz egzekwowania od podwykonawców przestrzegania tych przepisów. 11

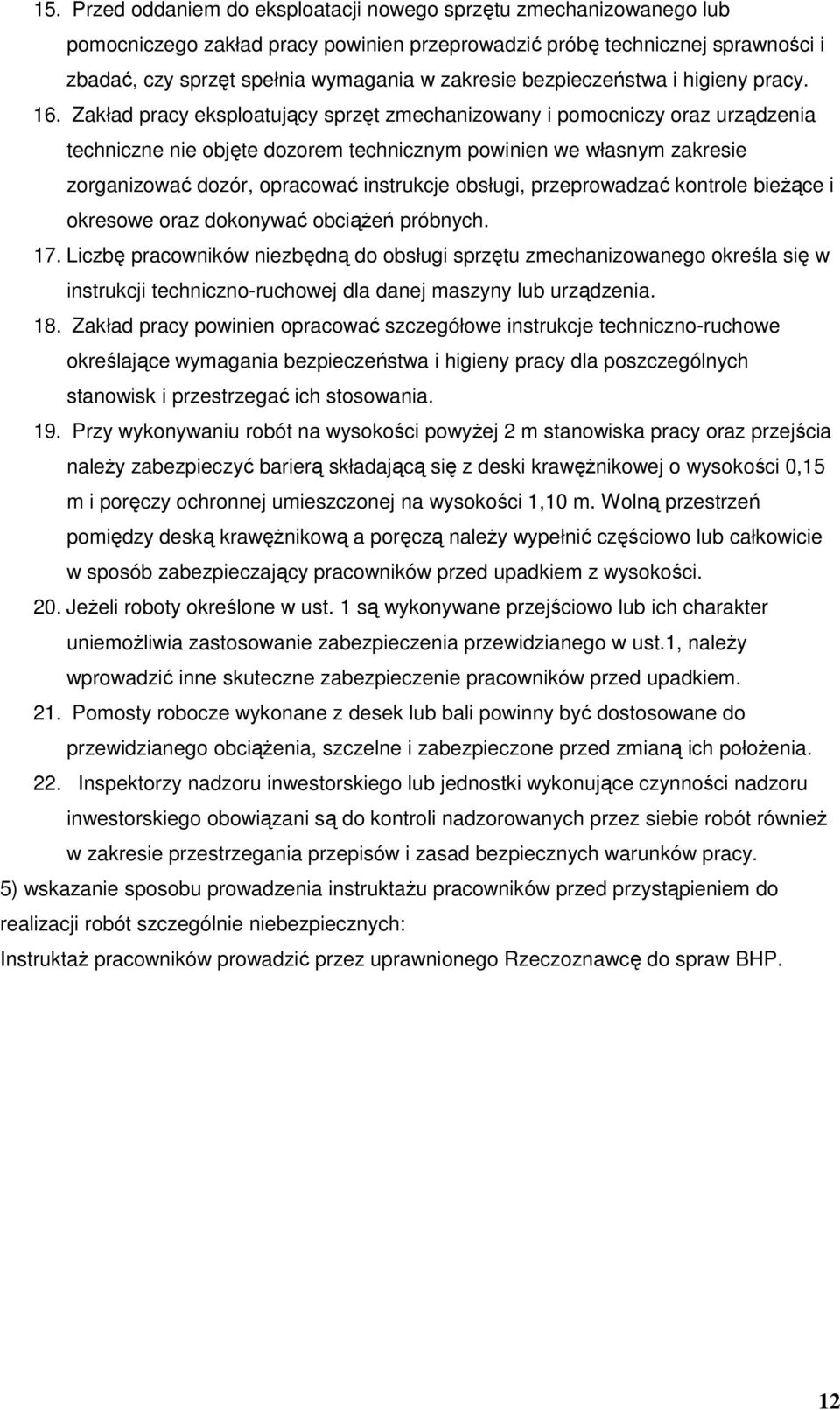

12 15. Przed oddaniem do eksploatacji nowego sprzętu zmechanizowanego lub pomocniczego zakład pracy powinien przeprowadzić próbę technicznej sprawności i zbadać, czy sprzęt spełnia wymagania w zakresie bezpieczeństwa i higieny pracy. 16. Zakład pracy eksploatujący sprzęt zmechanizowany i pomocniczy oraz urządzenia techniczne nie objęte dozorem technicznym powinien we własnym zakresie zorganizować dozór, opracować instrukcje obsługi, przeprowadzać kontrole bieŝące i okresowe oraz dokonywać obciąŝeń próbnych. 17. Liczbę pracowników niezbędną do obsługi sprzętu zmechanizowanego określa się w instrukcji techniczno-ruchowej dla danej maszyny lub urządzenia. 18. Zakład pracy powinien opracować szczegółowe instrukcje techniczno-ruchowe określające wymagania bezpieczeństwa i higieny pracy dla poszczególnych stanowisk i przestrzegać ich stosowania. 19. Przy wykonywaniu robót na wysokości powyŝej 2 m stanowiska pracy oraz przejścia naleŝy zabezpieczyć barierą składającą się z deski krawęŝnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,10 m. Wolną przestrzeń pomiędzy deską krawęŝnikową a poręczą naleŝy wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z wysokości. 20. JeŜeli roboty określone w ust. 1 są wykonywane przejściowo lub ich charakter uniemoŝliwia zastosowanie zabezpieczenia przewidzianego w ust.1, naleŝy wprowadzić inne skuteczne zabezpieczenie pracowników przed upadkiem. 21. Pomosty robocze wykonane z desek lub bali powinny być dostosowane do przewidzianego obciąŝenia, szczelne i zabezpieczone przed zmianą ich połoŝenia. 22. Inspektorzy nadzoru inwestorskiego lub jednostki wykonujące czynności nadzoru inwestorskiego obowiązani są do kontroli nadzorowanych przez siebie robót równieŝ w zakresie przestrzegania przepisów i zasad bezpiecznych warunków pracy. 5) wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: InstruktaŜ pracowników prowadzić przez uprawnionego Rzeczoznawcę do spraw BHP. 12
