1 System monitoringu i diagnostyki drgań EH-Wibro

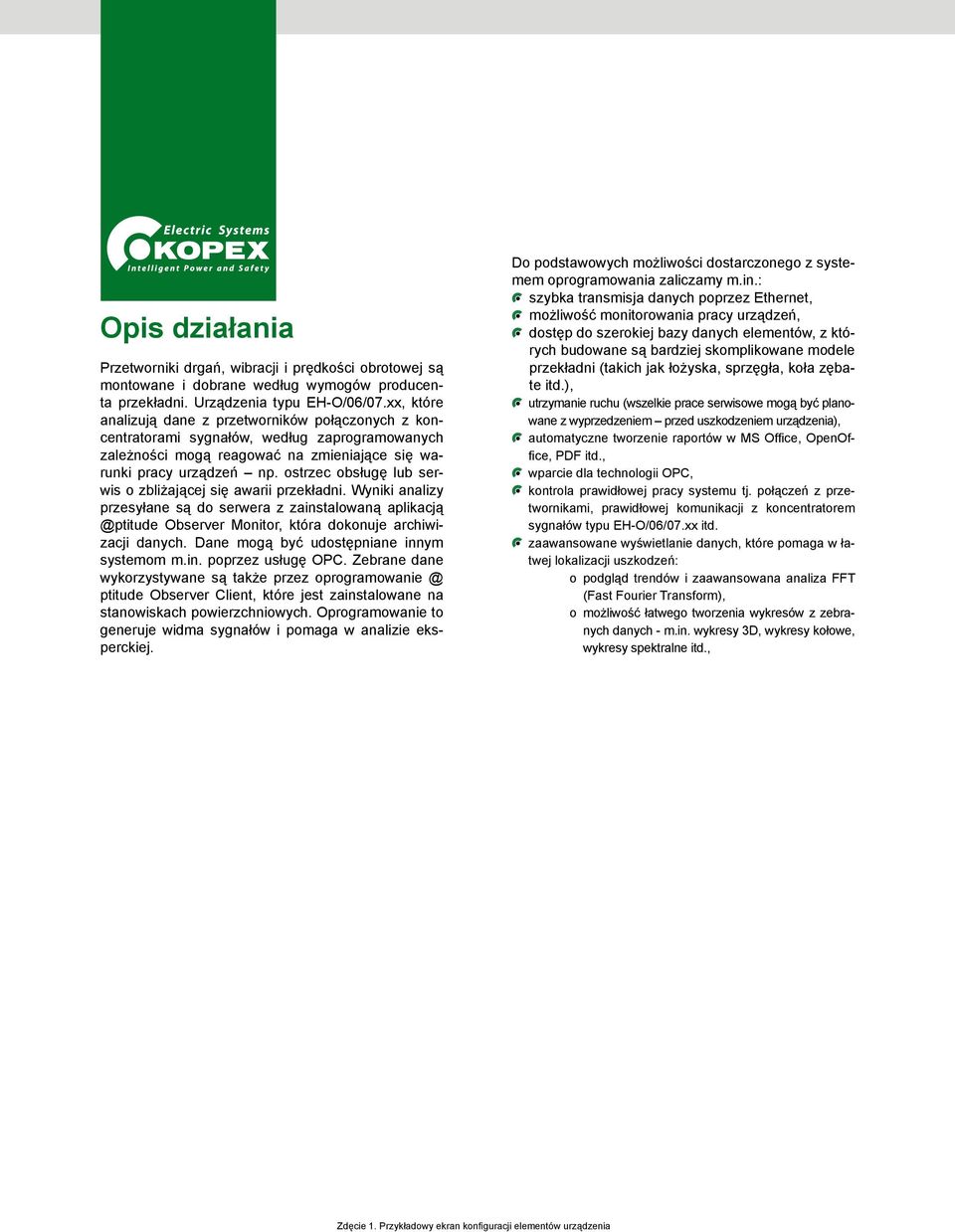

2 Opis działania Przetworniki drgań, wibracji i prędkości obrotowej są montowane i dobrane według wymogów producenta przekładni. Urządzenia typu EH-O/06/07.xx, które analizują dane z przetworników połączonych z koncentratorami sygnałów, według zaprogramowanych zależności mogą reagować na zmieniające się warunki pracy urządzeń np. ostrzec obsługę lub serwis o zbliżającej się awarii przekładni. Wyniki analizy przesyłane są do serwera z zainstalowaną Observer Monitor, która dokonuje archiwizacji danych. Dane mogą być udostępniane innym systemom m.in. poprzez usługę OPC. Zebrane dane wykorzystywane są także przez ptitude Observer Client, które jest zainstalowane na stanowiskach powierzchniowych. Oprogramowanie to generuje widma sygnałów i pomaga w analizie eksperckiej. Do podstawowych możliwości dostarczonego z systemem oprogramowania zaliczamy m.in.: szybka transmisja danych poprzez Ethernet, możliwość monitorowania pracy urządzeń, dostęp do szerokiej bazy danych elementów, z których budowane są bardziej skomplikowane modele przekładni (takich jak łożyska, sprzęgła, koła zębate itd.), utrzymanie ruchu (wszelkie prace serwisowe mogą być planowane z wyprzedzeniem przed uszkodzeniem urządzenia), automatyczne tworzenie raportów w MS Office, OpenOffice, PDF itd., wparcie dla technologii OPC, kontrola prawidłowej pracy systemu tj. połączeń z przetwornikami, prawidłowej komunikacji z koncentratorem sygnałów typu EH-O/06/07.xx itd. zaawansowane wyświetlanie danych, które pomaga w łatwej lokalizacji uszkodzeń: o podgląd trendów i zaawansowana analiza FFT (Fast Fourier Transform), o możliwość łatwego tworzenia wykresów z zebranych danych - m.in. wykresy 3D, wykresy kołowe, wykresy spektralne itd., poczta@kessa.com.pl Zdęcie 1. Przykładowy ekran konfiguracji elementów urządzenia Kopex Electric Systems S.A. ul. Opolska 19, Chorzów tel.: fax: serwis:

3 EH-Wibro Zdjęcie 2. Przykładowy wykres prezentujący widmo częstotliwościowe Zdjęcie 3 i 4. Przykładowy wykres orbity i wykres topologii

4 Cechy charakterystyczne System wibrodiagnostyki przeznaczony jest do akwizycji, monitorowania, archiwizacji, przesyłania i analizowania danych pozyskanych z przetworników drgań i prędkości obrotowej zamontowanych przez producenta wewnątrz przekładni urządzeń górniczych. Zgodnie z polskimi przepisami wykonawczymi Prawa Geologicznego i Górniczego system może być instalowany w podziemnych wyrobiskach zakładów górniczych nie metanowych i metanowych ze stopniem zagrożenia metanowego a, b, c oraz klasy A i B zagrożenia wybuchem pyłu węglowego. System wibrodiagnostyki w zależności od aplikacji może zostać wyposażony w następujący sprzęt: Typ/rodzaj osprzętu EH-O/06/07.xx EH-O/06/06.xx EH-O/17/01.xx PC Opis Koncentrator sygnałów z przetworników drgań i prędkości obrotowej w obudowie ognioszczelnej Komputer w obudowie ognioszczelnej. Główny serwer Monitor Baza danych Skrzynka iskrobezpieczna wyposażona w urządzenia do iskrobezpiecznej transmisji danych przez Ethernet Powierzchniowe stanowisko komputerowe o odpowiednich parametrach Budowa System składa się z komponentów skłużących kolejno do przesyłu, akwizycji, archiwizacji i analizy danych pomiarowych pochodzących z przetworników drgań, wibracji i prędkości obrotowej. Sygnał z przetworników pomiarowych przesyłany jest w postaci analogowej do koncentratora sygnałów EH- O/06/07.xx. W koncentratorze EH-O/06/07.xx dokonywane jest przetworzenie sygnałów na postać cyfrową, po czym informacje przesyłane są, za pomocą światłowodowego łącza Ethernet, do serwera dołowego EH-O/06/06.xx. Na serwerze dołowym pracuje Observer Monitor, służąca do akwizycji i monitoringu danych. Serwer EH-O/06/06.xx wraz z zainstalowanym oprogramowaniem umożliwia zestawienie połączenia z operatorskimi stacjami powierzchniowymi. Dane zebrane Observer Monitor przesyłane są do stanowisk powierzchniowych gdzie operatorzy dokonać mogą szczegółowej analizy danych za pomocą Observer Client. Poniższy schemat obrazuje logiczny przepływ danych w systemie EH-Wibro. Poglądowy schemat Połączeń systemu dla pojedynczej przekładni poczta@kessa.com.pl Kopex Electric Systems S.A. ul. Opolska 19, Chorzów tel.: fax: serwis:

5 Poglądowy schemat połączeń systemu dla całego kompleksu wydobywczego EH-Wibro

6 Zgodność z normami PN-EN : 2009 PN-EN : 2007 PN-EN : 2007 PN-EN 50303: 2004 Zamawianie Przy zakupie definiowane są przez klienta wymagania oraz konfiguracja w jakiej system i urządzenia będą pracować w celu określenia możliwości zastosowania właściwego rozwiązania. Po uzgodnieniach technicznych zamówienia należy składać na adres firmy.
