SPECYFIKACJA TECHNICZNA SYSTEMU TELEWIZJI PRZEMYSŁOWEJ/DOZOROWEJ Łódź 2014

Transkrypt

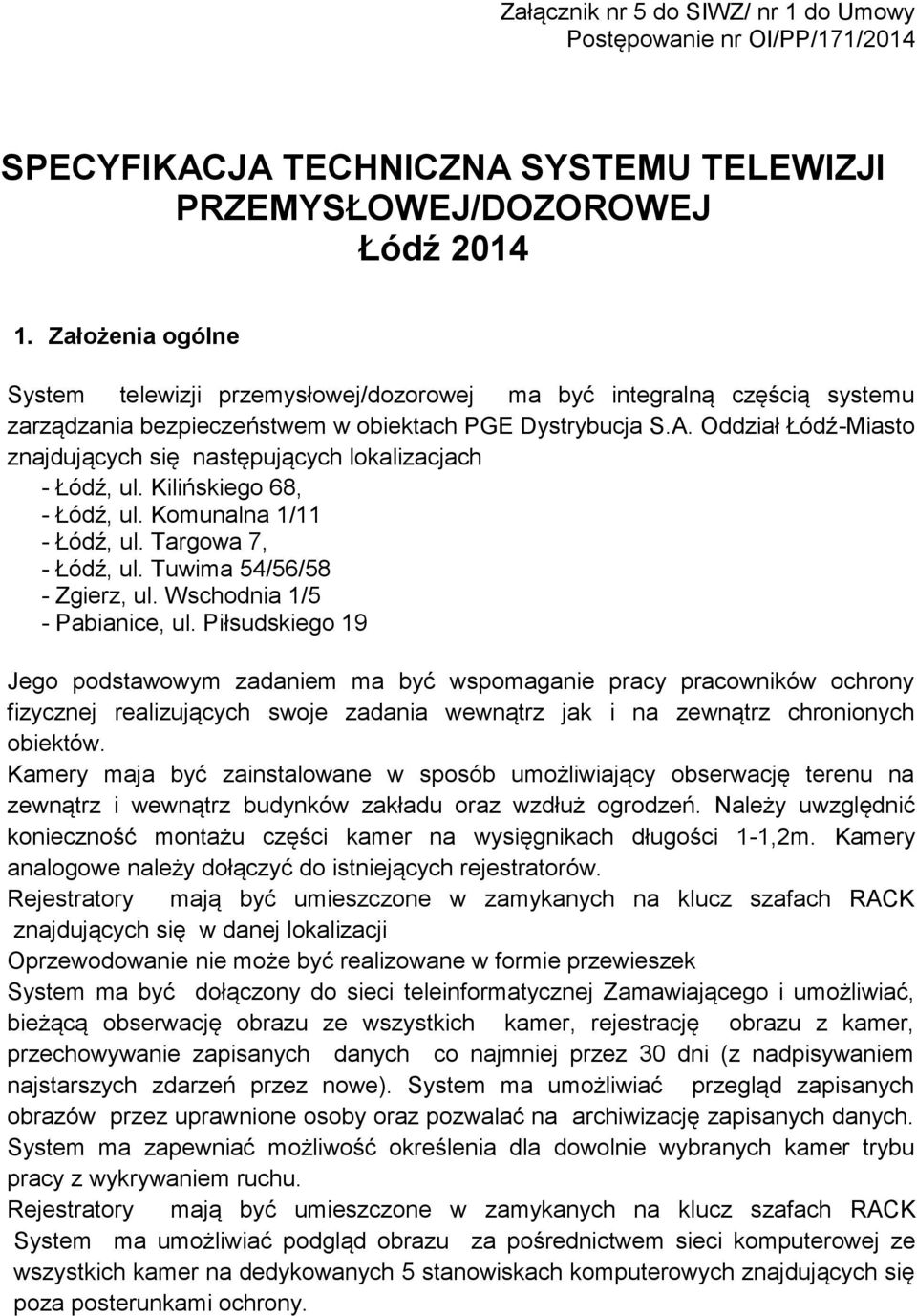

1 Załącznik nr 5 do SIWZ/ nr 1 do Umowy Postępowanie nr OI/PP/171/2014 SPECYFIKACJA TECHNICZNA SYSTEMU TELEWIZJI PRZEMYSŁOWEJ/DOZOROWEJ Łódź Założenia ogólne System telewizji przemysłowej/dozorowej ma być integralną częścią systemu zarządzania bezpieczeństwem w obiektach PGE Dystrybucja S.A. Oddział Łódź-Miasto znajdujących się następujących lokalizacjach - Łódź, ul. Kilińskiego 68, - Łódź, ul. Komunalna 1/11 - Łódź, ul. Targowa 7, - Łódź, ul. Tuwima 54/56/58 - Zgierz, ul. Wschodnia 1/5 - Pabianice, ul. Piłsudskiego 19 Jego podstawowym zadaniem ma być wspomaganie pracy pracowników ochrony fizycznej realizujących swoje zadania wewnątrz jak i na zewnątrz chronionych obiektów. Kamery maja być zainstalowane w sposób umożliwiający obserwację terenu na zewnątrz i wewnątrz budynków zakładu oraz wzdłuż ogrodzeń. Należy uwzględnić konieczność montażu części kamer na wysięgnikach długości 1-1,2m. Kamery analogowe należy dołączyć do istniejących rejestratorów. Rejestratory mają być umieszczone w zamykanych na klucz szafach RACK znajdujących się w danej lokalizacji Oprzewodowanie nie może być realizowane w formie przewieszek System ma być dołączony do sieci teleinformatycznej Zamawiającego i umożliwiać, bieżącą obserwację obrazu ze wszystkich kamer, rejestrację obrazu z kamer, przechowywanie zapisanych danych co najmniej przez 30 dni (z nadpisywaniem najstarszych zdarzeń przez nowe). System ma umożliwiać przegląd zapisanych obrazów przez uprawnione osoby oraz pozwalać na archiwizację zapisanych danych. System ma zapewniać możliwość określenia dla dowolnie wybranych kamer trybu pracy z wykrywaniem ruchu. Rejestratory mają być umieszczone w zamykanych na klucz szafach RACK System ma umożliwiać podgląd obrazu za pośrednictwem sieci komputerowej ze wszystkich kamer na dedykowanych 5 stanowiskach komputerowych znajdujących się poza posterunkami ochrony.

2 2. Wymagania sprzętowe Urządzenia zastosowane do realizacji systemu muszą posiadać parametry podane poniżej lub lepsze. Wykonawca dołączy oświadczenie że wyposażenie kamer zewnętrznych w obudowy i oświetlacze nie spowoduje pogorszenia oryginalnych parametrów Kamery zewnętrzne - 8 szt. 1. Detekcja ruchu 2. Funkcja Dzień/Noc 3. Minimalne oświetlenie: kolor 1 Lux, B/W 0,1 Lux 4. Obsługa protokołu RS Rozdzielczość pozioma 600 linii/kolor, 700 linii/b/w 6. Współczynnik sygnał/szum 50 db 7. Obiektyw zmienno-ogniskowy 3-12 mm 8. Zasilanie 12 lub 24 V 9. Kompensacja podświetlenia 2.2. Kamery zewnętrzne IP 20 - szt. 1. Przetwornik 1,3 Mpix 2 Detekcja ruchu 3. Minimalne oświetlenie: kolor 0,2 Lux, B/W 0,01 Lux 5. Zasilanie PoE 6. Obiektyw 3-8 mm 2.3. Kamery zewnętrzne obrotowe IP - 2 szt. 1. Przetwornik 1,3 Mpix 2. Obudowa zewnętrzna z uchwytem do mocowania na maszcie 3 Zakres temperatur pracy C C 4. Funkcja Dzień/Noc 5. Zasięg LED 60 m 6. Czułość: kolor 0,2 Lux, B/W 0,01 Lux 7. Obiektyw zmienno-ogniskowy 5-90 mm 8. Stopień ochrony IP Zasilanie 12 lub 24V 2.4. Rejestratory IP 4 sztuki 1. 8 kanałów 2. Prędkość nagrywania 25 kl/s w rozdzielczości 1,3 Mpix 3. Wewnętrzne dyski o sumarycznej pojemności 6 TB, zewnętrzny dysk 3 TB 4. Nagrywarka zewnętrzna BD, USB portowy switch PoE 6. Możliwość archiwizacji danych na urządzeniach zewnętrznych USB

3 2.5. Monitor LCD - 4 szt. 1. Ekran 40, kolor LED 2. Złącza: 4xHDMI, USB 3. Rozdzielczość 1920x Podstawka 5. Wieszak na ścianę 2.6. Zasilacze do kamer do 3 kamer/zasilacz 1. Napięcie stabilizowane 12V/3 A 2. Zabezpieczenie: przeciążeniowe, przeciwzwarciowe, nadnapięciowe 3. Metalowa obudowa 2.7. Komputery Stacjonarny - 1 szt. 1. Procesor Core 2 quad /3 GHz 2. Dysk twardy 500 GB SATA 3. Pamięć RAM 4 GB 4. Nagrywarka zewnętrzna BD, USB 2 5. Klawiatura, mysz 6. Karty/rozszerzenia zapewniające realizację wymaganej funkcjonalności 7.Oprogramowanie zapewniające realizację wymaganej funkcjonalności Serwisowy - 1 szt. 1. Procesor Core i7 2. Dysk twardy SSD 1TB 3. Pamięć RAM 16 GB 4. Nagrywarka wewnętrzna BD 5. Ekran 17,3 LED, rozdzielczość 1920x Windows 7 Pro, Office Pro Obudowa do kamer zewnętrznych 28 szt. 1. Metalowa obudowa z grzałką 2. Stopień ochrony IP Zakres temperatur pracy C C 2.9. Oświetlacz do kamer zewnętrznych 28szt. 1. Zasięg 50 m 2. Stopień ochrony IP szafa RACK - 4szt. 1. Wykonana z metalu ze szklanymi drzwiami 2. Pozwalająca na zamontowanie 4 rejestratorów

4 Ogólny schemat blokowy systemu 3. Architektura sprzętowa Sprzęt dostarczony przez Wykonawcę musi być fabrycznie nowy i pochodzić z oficjalnego polskiego kanału dystrybucyjnego. Konfiguracja dostarczonego sprzętu musi umożliwiać sprawne i wydajne funkcjonowanie systemu oraz możliwość jego rozbudowy 4. Prace do wykonania w ramach realizacji przedmiotu zamówienia 4.1. Przygotowanie Projektu Technicznego Zamawiający oczekuje wykonania w ciągu 10 dni od daty podpisania umowy Projektu Technicznego wraz z harmonogramem prac. Projekt powinien uwzględniać i opisywać sposób przeprowadzania testów końcowych każdego z elementów systemu (funkcjonowanie sprzętu i oprogramowania, funkcjonowanie zdalnego dostępu, funkcjonowanie całości wdrażanego systemu). Uzgodnienie Projektu Technicznego jest warunkiem koniecznym przed rozpoczęciem prac instalacyjnych.

5 4.2. Instalacja sprzętu Dostarczone urządzenia muszą zostać fizycznie zainstalowane i uruchomione przez Wykonawcę. Urządzenia mają być zainstalowane i skonfigurowane w sposób przedstawiony i zaakceptowany w Projekcie Technicznym. Przy instalacji i konfiguracji należy uwzględnić zalecenia przekazane przez zamawiającego na etapie uzgadniania Projektu Technicznego Uruchomienie systemu Wykonawca musi dokonać konfiguracji dostarczonego systemu u Zamawiającego w zakresie wymaganym przez zakres wdrożenia oraz zestawienia i konfiguracji wymaganych interfejsów i aplikacji. Uruchomiony system musi spełniać wszystkie wymagania określone w punkcie 1 Szczegółowego Opisu Przedmiotu Zamówienia Testy systemu i wykonanie dokumentacji powykonawczej Po wykonaniu prac instalacyjnych mają zostać przeprowadzone testy końcowe, które muszą potwierdzić, że wdrożony system ma wszystkie funkcjonalności wymagane przez Zamawiającego. Pozytywne wyniki przeprowadzonych testów będą podstawą do podpisania Protokołu Odbioru. Wdrożenie musi zakończyć się przekazaniem Zamawiającemu dokumentacji powykonawczej. Podpisany protokół odbioru wraz zatwierdzoną dokumentacją powykonawczą będzie stanowił podstawę do wystawienia faktury VAT. 5. Serwis i wsparcie techniczne 5.1. Sprzedający udziela 36 miesięcy gwarancji na przedmiot umowy od dnia odbioru końcowego W czasie trwania gwarancji Wykonawca zapewni przyjmowanie zgłoszeń serwisowych drogą telefoniczną, mailową oraz faksową Na wdrożony system Wykonawca musi udzielić gwarancji i świadczyć serwis gwarancyjny o następujących parametrach: czas trwania: 36 miesięcy czas reakcji serwisowej: 4 godziny naprawa w następnym dniu roboczym od momentu zgłoszenia uszkodzenia

6 usuwanie awarii odbywać się będzie lokalnie w miejscu wystąpienia awarii lub poprzez połączenie zdalne w okresie obowiązywania gwarancji Wykonawca zobowiązuje się do wykonywania przeglądów technicznych co najmniej raz na 6 miesięcy zakończonych pisemnym raportem oraz aktualizacji oprogramowania bez dodatkowych opłat.
