1 i sieci komputerowe Szymon Wilk Sieć komputerowa 1 1. Sieć komputerowa to medium umożliwiające połączenie dwóch lub więcej komputerów w celu wzajemnego komunikowania się.

2 i sieci komputerowe Szymon Wilk Sieć komputerowa 2 2. Rodzaje siec komputerowych (podział ze względu na wielkość) LAN (ang. Local Area Network) - sieci lokalne dotyczą instalacji zlokalizowanych na stosunkowo niewielkim obszarze. Teoretyczna średnica sieci lokalnej może wynosić nawet kilkaset metrów, jednak po uwzględnieniu geometrii pomieszczeń obszar instalacji ogranicza się do jednego budynku lub jego części, np. piętra.

3 i sieci komputerowe Szymon Wilk Sieć komputerowa 3 W sieciach lokalnych stosuje się techniki transmisji oparte na przewodach (kable miedziane, światłowody) lub komunikację bezprzewodową (radiową). Sieci przewodowe pracują w oparciu o technologię Ethernet, a sieci radiowe w oparciu o technologia WLAN (ang.wireless Local Area Network) czyli Wi-Fi

i sieci komputerowe Szymon Wilk Sieć komputerowa 4 MAN (ang. Metropolitan Area Network) - sieć miejska której zasięg obejmuje aglomerację lub miasto.

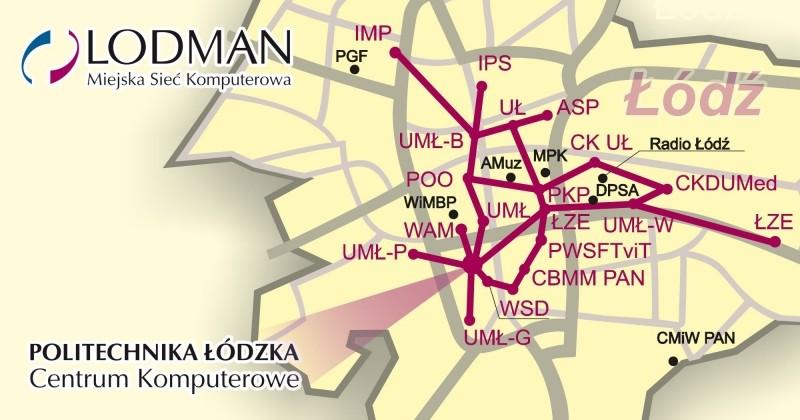

4 i sieci komputerowe Szymon Wilk Sieć komputerowa 4 MAN (ang. Metropolitan Area Network) - sieć miejska której zasięg obejmuje aglomerację lub miasto. Tego typu sieci używają najczęściej połączeń światłowodowych do komunikacji pomiędzy wchodzącymi w jej skład rozrzuconymi sieciami LAN Sieci miejskie są budowane przede wszystkim przez duże organizacje rządowe, edukacyjne lub prywatne, które potrzebują szybkiej i pewnej wymiany danych pomiędzy punktami w ramach miejscowości bez udziału stron trzecich. Przykładowe sieci miejskie w Polsce: Miejska Sieć Komputerowa POZMAN (Poznań) czy Miejska Sieć Komputerowa LODMAN (Łódź)

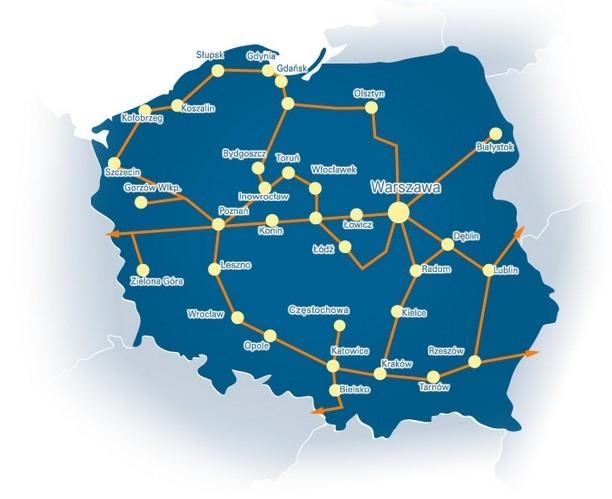

5 i sieci komputerowe Szymon Wilk Sieć komputerowa 5 WAN (ang. Wide Area Network) - sieci rozległe, charakteryzują przede wszystkim długie połączenia zlokalizowane na stosunkowo dużym obszarze takim jak województwo, kraj, kontynent czy cały glob. Najczęściej sieci WAN to połączone ze sobą sieci MAN za pomocą łącz światłowodowych. Sieć GTS Energis w Polsce

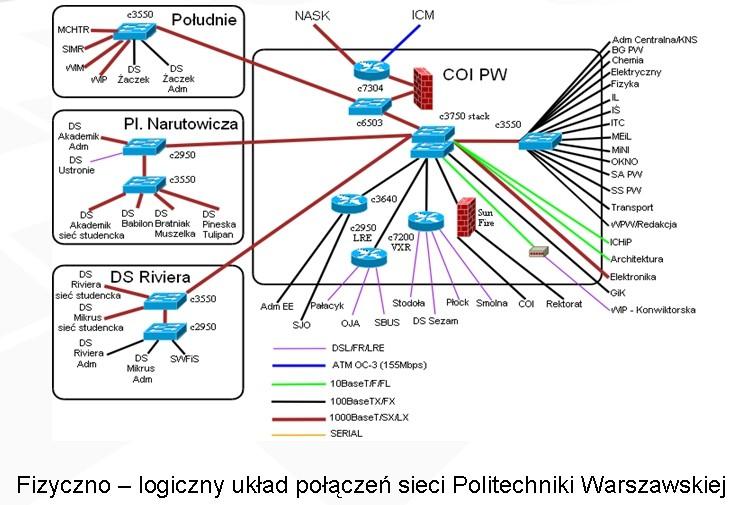

i sieci komputerowe Szymon Wilk Sieć komputerowa 6 Sieci kampusowe to sieci uczelniane powstałe z połączenia wewnętrznych sieci lokalnych łączami

6 i sieci komputerowe Szymon Wilk Sieć komputerowa 6 Sieci kampusowe to sieci uczelniane powstałe z połączenia wewnętrznych sieci lokalnych łączami charakterystycznymi dla technik stosowanych w budowie lokalnych, a nie rozległych sieci komputerowych. Zarządzanie siecią znajduje się w gestii uczelni.

i sieci komputerowe Szymon Wilk Sieć komputerowa 7 3. Typy sieci lokalnych sieci równorzędne (peer-to-peer, czyli każdy-z-każdym, w których komputery mogą się ze sobą komunikować na równych zasadach.

7 i sieci komputerowe Szymon Wilk Sieć komputerowa 7 3. Typy sieci lokalnych sieci równorzędne (peer-to-peer, czyli każdy-z-każdym, w których komputery mogą się ze sobą komunikować na równych zasadach. Udostępniają one swoje zasoby (pliki z danymi, drukarki czy inne urządzenia) pozostałym użytkownikom i same również pobierają dane z innych maszyn. Każde urządzenie w tego typu sieciach może być jednocześnie klientem, jak i serwerem. zalety - niskie koszty - prosta instalacja, konfiguracja i użytkowanie wady - brak centralnego urządzenia do składowania danych i zarządzania siecią; - słaba ochrona danych; - spowalnianie komputerów udostępniających swoje zasoby; - dane są dostępne w sieci, gdy komputer udostępniający jest włączony

i sieci komputerowe Szymon Wilk Sieć komputerowa 8 sieci klient-serwer, w których zasoby gromadzone są na serwerach, które zarządzają całą siecią.

8 i sieci komputerowe Szymon Wilk Sieć komputerowa 8 sieci klient-serwer, w których zasoby gromadzone są na serwerach, które zarządzają całą siecią. Serwery zwykle nie mają użytkowników bezpośrednich, tylko użytkowników sieciowych z systemów klientów. Wyróżnia się kilka rodzajów serwerów, np.: serwer pocztowy, serwer plików czy serwer aplikacji zalety - pełna kontrola sieci, - duże bezpieczeństwo, - centralizacja danych i zarządzania, - wysoka wydajność, - możliwość udostępniania wielu usług, np. serwer WWW czy FTP wady - duże koszty, - trudniejsza administracja wymaga specjalistów, - w przypadku awarii serwera paraliż całej,

9 i sieci komputerowe Szymon Wilk Sieć komputerowa 9 4. Topologie sieciowe Topologia jest to sposób połączenia komputerów i urządzeń w sieci. Topologia określa geometryczną organizację sieci, czyli sposób fizycznego połączenia ze sobą komputerów oraz urządzeń sieciowych. topologia magistrali - wszystkie węzły sieci (komputery i urządzania sieciowe) połączone są do jednej magistrali, którą jest kabel koncentryczny charakterystyczne cechy - komputery i urządzenia sieciowe podłączone są do kabla koncentrycznego trójnikami (łącznikami T) oraz złączkami BNC, - komputer wysyła sygnał, który rozchodzi się w obu kierunkach. Gdy sygnał napotka koniec sieci ulega odbiciu, co może powodować zakłócenia w pracy sieci. Aby tego uniknąć na końcach sieci montuje się terminatory (rezystory), chroniące przed odbiciami sygnału. - odległość pomiędzy węzłami sieci do 185m (dla cienkiego koncentryka), - topologia przestarzała małe prędkości, obecnie rzadko spotykana, - przerwanie medium transmisyjnego powoduje awarię całej sieci. - technologia sieciowa - Ethernet

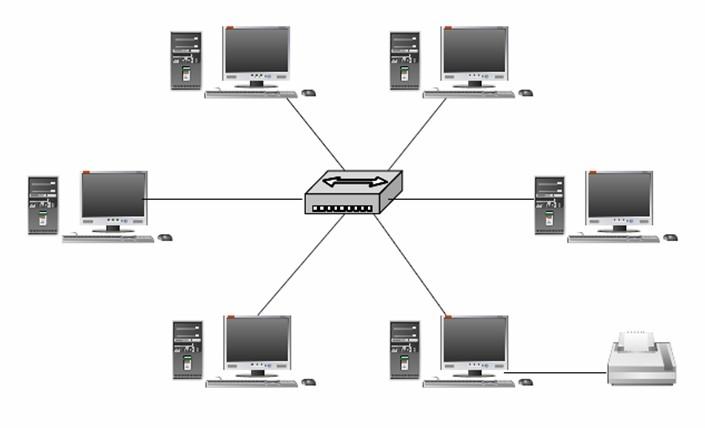

10 i sieci komputerowe Szymon Wilk Sieć komputerowa 10 topologia gwiazdy - wszystkie węzły sieci (komputery i urządzania sieciowe) połączone są osobnymi przewodami do jednego centralnego urządzenia jakim jest przełącznik (ang. switch) lub kiedyś koncentrator (ang. hub). charakterystyczne cechy - komputery i urządzenia sieciowe podłączone są switcha lub huba za pomocą skrętki zakończonej wtykami RJ-45 - łatwa dostępność i uniwersalność najpopularniejsza topologia w sieciach LAN. - odległość pomiędzy komputerem a przełącznikiem do 100m, - łatwa rozbudowa sieci możliwość łączenia przełączników ze sobą, - przerwanie medium transmisyjnego nie powoduje awarii całej sieci. - awaria centralnego urządzenia powoduje awarię całej sieci. - jest wykorzystywana w sieciach LAN

11 i sieci komputerowe Szymon Wilk Sieć komputerowa 11 topologia pierścienia - tworzy jeden zamknięty pierścień składający się z węzłów i łącz, gdzie każdy węzeł jest podłączony tylko z dwoma sąsiadującymi węzłami charakterystyczne cechy - metoda transmisji danych w pętli nazywana jest przekazywaniem żetonu dostępu. Tylko urządzenie posiadające żeton może transmitować dane. Komputer wysyłający, usuwa żeton z pierścienia i wysyła dane przez sieć. Każdy komputer pełni rolę wzmacniacza regenerującego sygnał i przekazuje go dalej, dopóki nie zostanie znaleziony komputer, do którego pakiet jest adresowany. Następnie komputer odbierający wysyła komunikat do komputera wysyłającego o odebraniu danych. Po weryfikacji, komputer wysyłający tworzy nowy żeton dostępu i wysyła go do sieci. Każda sieć posiada tylko jeden żeton dostępu - dane są przesyłane wokół pierścienia tylko w jednym kierunku - awaria jednego z urządzeń lub łączy powoduje przerwanie pracy całej sieci - możliwość zastosowania łącz światłowodowych, skrętki czy kabla koncentrycznego - ograniczona rozbudowa i trudna konserwacja - stosowana do budowy sieci lokalnych

12 i sieci komputerowe Szymon Wilk Sieć komputerowa 12 topologia siatki - każdy węzeł jest połączony bezpośrednio z każdym innym węzłem sieci co zapewnia zapasowe połączenia charakterystyczne cechy - połączenie każdy z każdym powoduje, że w przypadku awarii łącza, informacje mogą przepływać innymi łączami i osiągnąć cel - brak kolizji, duża niezawodność, - uszkodzony komputer zostaje odłączny od sieci - duże koszty budowy, - siatka częściowa jest zastosowana w schemacie internetu, gdzie istnieje wiele ścieżek do dowolnego miejsca, chociaż nie ma tu połączeń między wszystkimi hostami.

i sieci komputerowe Szymon Wilk Sieć komputerowa 13 topologia podwójnego pierścienia - działa na tej samej zasadzie co zwykła sieć o topologii pierścienia z tą różnicą, że dodany tu został dodatkowy

13 i sieci komputerowe Szymon Wilk Sieć komputerowa 13 topologia podwójnego pierścienia - działa na tej samej zasadzie co zwykła sieć o topologii pierścienia z tą różnicą, że dodany tu został dodatkowy pierścień łączący te same urządzenia charakterystyczne cechy - zastosowanie drugiego pierścienia umożliwia podtrzymanie działania sieci w przypadku awarii, - w danej chwili działa tylko jeden pierścień - zastosowanie w budowie sieci szkieletowych, sieciach kampusowych i metropolitalnych

i sieci komputerowe Szymon Wilk Sieć komputerowa 14 topologia rozszerzonej gwiazdy - jest oparta na topologii gwiazdy, gdzie każdy z końcowych węzłów topologii działa jak centrum dla własnej

14 i sieci komputerowe Szymon Wilk Sieć komputerowa 14 topologia rozszerzonej gwiazdy - jest oparta na topologii gwiazdy, gdzie każdy z końcowych węzłów topologii działa jak centrum dla własnej topologii gwiazdy. charakterystyczne cechy - jest topologią hierarchiczną co oznacza, że może być konfigurowana (za pomocą odpowiedniego sprzętu) w taki sposób, aby ruch pozostawał lokalny - pojedyncze gwiazdy połączone są przy użyciu koncentratorów lub przełączników, - topologia stosowana jest głównie w przypadku rozbudowanych sieci lokalnych i sieci kampusowych

15 i sieci komputerowe Szymon Wilk Sieć komputerowa 15 topologia siatki - każdy węzeł jest połączony bezpośrednio z każdym innym węzłem sieci co zapewnia zapasowe połączenia charakterystyczne cechy - połączenie każdy z każdym powoduje, że w przypadku awarii łącza, informacje mogą przepływać innymi łączami i osiągnąć cel - brak kolizji, duża niezawodność, - uszkodzony komputer zostaje odłączny od sieci - duże koszty budowy, - siatka częściowa jest zastosowana w schemacie internetu, gdzie istnieje wiele ścieżek do dowolnego miejsca, chociaż nie ma tu połączeń między wszystkimi hostami.

i sieci komputerowe Szymon Wilk Sieć komputerowa 16 topologia drzewa (topologia hierarchiczna lub topologia rozproszonej gwiazdy) przypomina topologię rozszerzonej gwiazdy.

16 i sieci komputerowe Szymon Wilk Sieć komputerowa 16 topologia drzewa (topologia hierarchiczna lub topologia rozproszonej gwiazdy) przypomina topologię rozszerzonej gwiazdy. W jej budowie można wyróżnić węzeł podstawowy, z którego rozchodzą się kolejne węzły. charakterystyczne cechy - łączy ze sobą wiele lokalnych sieci, za pośrednictwem urządzeń o wyższym priorytecie (na przykład sieci wykorzystujące koncentratory są ze sobą łączone poprzez przełącznik, zaś sieci oparte na przełącznikach poprzez routery), - pozwala łączyć ze sobą składowe o różnych topologiach, - w tej topologii urządzenia aktywne oprócz regeneracji sygnału pełnią rolę urządzeń sterujących dostępem do sieci,
