2 MONITORING MIEJSKI TEATR KAMERALNY (wytyczne) Do zadań Wykonawcy będzie należało w szczególności wykonanie punktu monitoringu miejskiego na elewacji teatru kameralnego od strony ul. Podwale z wykorzystaniem przyłącza do Miejskiej Sieci Teleinformatycznej w ww. obiekcie, które ma zostać służyć do przesyłu sygnału z kamery do systemu zarządzającego i rejestrującego monitoringu miejskiego. Ponadto wykonanie instalacji zasilających i przeciwporażeniowych, dostawa i montaż kamery wraz z oprawą zewnętrzną zgodną ze wskazanym w dalszej części opisu wzorem oraz dostawa i montaż innych elementów niezbędnych do wykonania inwestycji. Ze względu na lokalizację ww. planowanego punktu kamerowego w strefie objętej ochroną konserwatorską należy wykonać instalację tak jak na zwizualizowanym w dalszej części opisu przykładzie. W momencie odbioru inwestycji gotowe instalacje pozwolą na użytkowanie w pełni funkcjonującego punktu kamerowego zintegrowanego użytkowo w ramach miejskiego systemu monitoringu. Transmisja sygnału z oddanego punktu monitoringu będzie odbywać się za pośrednictwem łączy światłowodowych. Odbiór sygnału i obsługa punktów kamerowego odbywać się będzie w centrum dozoru zlokalizowanym w siedzibie Komendy Miejskiej Policji przy ul. Wojska Polskiego 4F. Wykonawca odpowiada za dostarczenie całości wyposażenia przedmiotowego punktu monitoringu, instalację, konfigurację i uruchomienie gotowej użytkowo i w pełni funkcjonującej instalacji. Wykonawca odpowiada także za podłączenie przedmiotowej instalacji do Miejskiej Sieci Teleinformatycznej i sposób podłączenia do istniejącej sieci musi uzgodnić przed podjęciem robót z administratorem tej sieci w Wydziale Informatyki Urzędu Miasta Bydgoszczy. Z uwagi na to, że przedmiot zamówienia będzie stanowił element rozbudowywanego systemu monitoringu, w którym wykorzystuje się aplikację Bosch Video Management System Wykonawca uwzględni konieczność funkcjonalnego zintegrowania projektowanych elementów systemu w ramach zastanej aplikacji zarządzającej bądź jej nowszej wersji. Wykonawca zapewni niezbędną licencję BVMS, która pozwoli na korzystanie z dostarczonej i zainstalowanej w ramach zadania kamery. W ramach przedmiotowego zadania Wykonawca dostarczy i zainstaluje kamerę obrotową o parametrach nie niższych niż Bosch autodome IP 5000 HD typ NEZ5230 w obudowie przeznaczonej do użytku zewnętrznego w zmiennych warunkach atmosferycznych z uchwytem sufitowym. Kamera musi zostać w pełni zintegrowana z obecnie eksploatowanym systemem monitoringu BVMS oraz systemem archiwizacji VRM (Video Recording Manager), tzn. podgląd obrazu (w postaci strumieni H.264) i sterowanie (także z istniejących pulpitów sterujących KBD) nową kamerą musi być dostępny w sposób jednolity z istniejących Stanowisk Operatorskich za pomocą eksploatowanego oprogramowania BVMS Client. Ze względu na wydajność i funkcjonalność, nie dopuszcza się stosowania rozwiązań opartych o przeglądarkę http, strumieniowanie M-JPEG lub MPEG-4 oraz stosowania dodatkowych serwerów pośredniczących. Nowa kamera musi w sposób jednolity z już istniejącymi kamerami korzystać z ZASTANEGO systemu zapisu VRM. Zamawiający posiada wystarczające zasoby na dyskach macierzy, aby rejestrować nagrania z przedmiotowego 1

punktu kamerowego i nie wymaga się rozbudowy zasobu archiwizacji. Wymagane jest, aby nowy element systemu w sposób funkcjonalnie jednolity rozbudował istniejącą strukturę zapisu VRM.

3 punktu kamerowego i nie wymaga się rozbudowy zasobu archiwizacji. Wymagane jest, aby nowy element systemu w sposób funkcjonalnie jednolity rozbudował istniejącą strukturę zapisu VRM. Żadne z dostarczanych elementów czy urządzeń nie może być wyprodukowane wcześniej niż 1 rok od dnia zawarcia umowy. W projekcie nie dopuszcza się wykorzystania używanych elementów i urządzeń, wszystkie mają być fabrycznie nowe. Wykonawca dokonując rozbudowy zastanego systemu odpowiada za wszelkie skutki swoich prac dla funkcjonowania całości systemu i zobowiązuje się do bezzwłocznej likwidacji wszelkich awarii wywołanych w konsekwencji swoich działań. Na wypadek spowodowania przerwy w funkcjonowaniu rozbudowywanego systemu Zamawiający określi w umowie wysokość kar umownych na poziomie 400 zł za każdą dobę od momentu wyłączenia archiwizowania bądź prawidłowego odbioru i funkcjonowania któregokolwiek stanowiska operatorskiego czy punktu kamerowego w systemie spowodowanych w wyniku działań Wykonawcy. Wymagana ochrona gwarancyjna na wszystkie elementy budowanego systemu monitoringu zgodnie z pozostałym przedmiotem zamówienia, liczona od dnia odbioru inwestycji. Ze względu na historyczny charakter zabudowy ulicy Podwale wymaga się montażu kamery w zaadaptowanych stylowych kloszach. Kable zasilające i sygnałowe kamery zostaną wprowadzone do komory osprzętu. Dzięki takiemu rozwiązaniu punkt kamerowy będzie estetycznie jednolity w rejonie Starego Miasta (przykładowe wdrożenia w dalszej części opisu). Poniższa ilustracja pokazuje typ klosza, który należy wykorzystać: W oprawie oświetleniowej zainstalowana zostanie kamera o wysokiej klasie szczelności i zdolnością do pracy zarówno w bardzo niskich jak i wysokich temperaturach. Oprawy oświetleniowe posiadają fabrycznie wysoką klasę szczelności dla komory lampy (66 IP) co można wykorzystać do celów instalacyjnych. Jednak oprawa oświetleniowa nie jest wyposażona w specjalistyczne układy pozwalające utrzymać wewnątrz oprawy 2

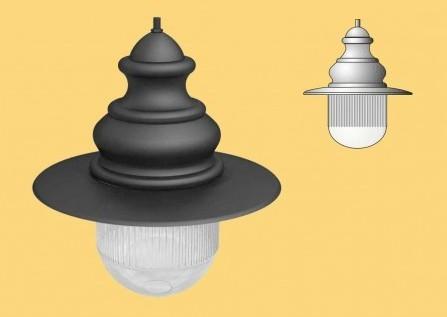

4 odpowiednią temperaturę, konieczną dla poprawnej pracy kamer. Dlatego kamery będą instalowane w fabrycznych obudowach zewnętrznych, co zagwarantuje poprawną pracę kamery w zmiennych warunkach atmosferycznych. Adaptacja oprawy będzie wymagała doposażenia jej w dodatkowe elementy umożliwiające montaż kamery (dopuszcza się nawiercanie w celu adaptacji). Wykonawca sam opracuje projekt rozwiązania, które pozwoli na zamontowanie kamery w adaptowanej oprawie oświetleniowej. Ze względów estetycznych należy pomalować dodawane elementy montażowe, jak i widoczne z zewnątrz elementy obudowy kamery na kolor oprawy, tj. czarny (poza częściami obudowy wpływającymi na obszar rejestracji obrazu z kamery). Sposób wykonania adaptacji oprawy i montażu w niej kamery musi zapewnić klasę szczelności gwarantującą ochronę przed zalewaniem i zaparowywaniem, co ograniczałoby lub uniemożliwiało monitorowanie otoczenia albo zagrażałoby trwałości instalacji. Oprawa, o której mowa ma zostać zamontowana na ścianie teatru za pomocą stylizowanego pastorału (opis i wizualizacja poniżej) w taki sposób, aby kamera wisiała na wysokości co najmniej 3,8 m od nawierzchni chodnika przy budynku. Pastorał czarny: - powłoka antykorozyjna: - ocynk ogniowy - farba podkładowa - farba nawierzchniowa (utwardzona) Wizualizacja wzoru pastorału do montażu oprawy z kamerą z uchwytem do ściany: Obudowa zewnętrzna, oprawa, pastorał oraz uchwyty, jak i wszelkie widoczne z zewnątrz elementy montażowe mają być kolorystycznie jednolite (czarne). Całość okablowania ma być poprowadzona wewnątrz pastorału i oprawy. Elementy okablowania nie mogą być widoczne z zewnątrz. W przypadku wystąpienia konieczności montażu skrzynki instalacyjnej, jeśli okaże się 3

5 niezbędna, należy zamontować ją wewnątrz budynku w pobliżu kamery i nie większa niż o wymiarach 360x300x180mm. Montaż skrzynki po uprzednim uzgodnieniu miejsca montażu z przedstawicielem Zamawiającego. Planowane miejsce montażu na zachodniej elewacji od strony ul. Podwale: rzut z góry (czerwony punkt oznacza miejsce planowanej instalacji punktu kamerowego) 4

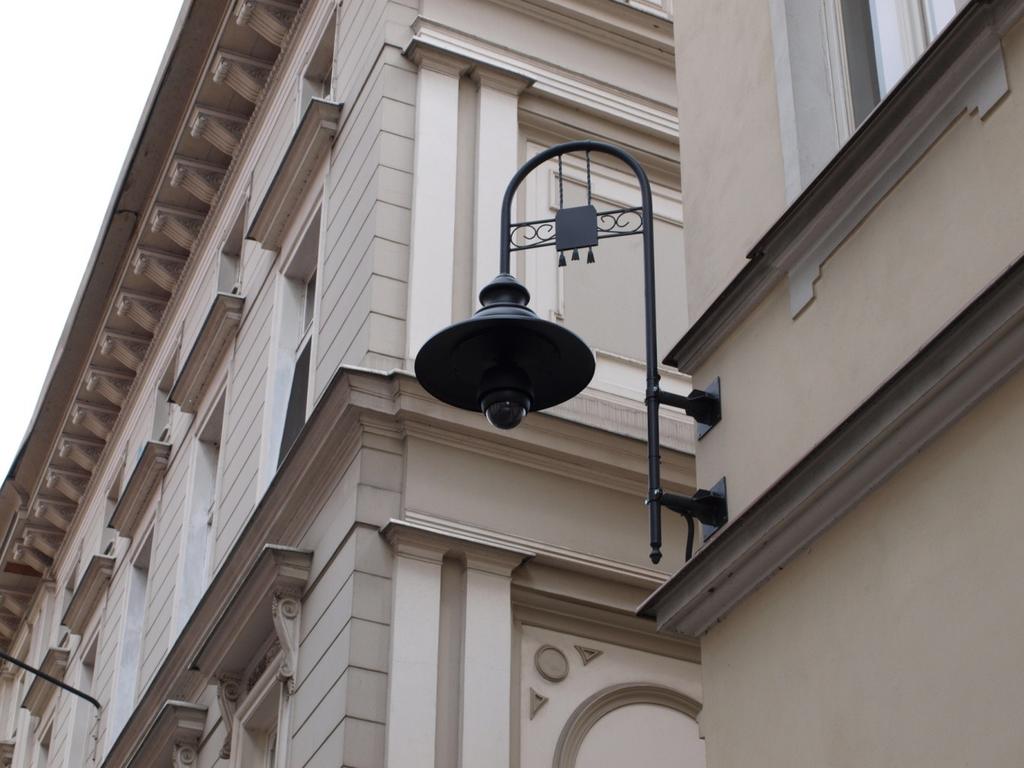

6 rzut od strony ul. Podwale Uwaga: dostawa i adaptacja oprawy oświetleniowej z pastorałem do celu instalacji kamery wraz z instalacją zasilającą i przesyłową leży po stronie Wykonawcy w ramach zadania. Wzór wdrożenia: Bydgoszcz ul. Batorego 3. 5
