1 DOKUMENTACJA PROJEKTOWO- TECHNICZNA,,MODERNIZACJI DACHU NA BUDYNKU SZKOLNYM W CZĘŚCI JEDNOKONDYGNACYJNEJ PRZY SALI GIMNASTYCZNEJ W ZSR. OBIEKT BRANŻA ZAKRES INWESTOR ADRES OPRACOWANIE, PROJEKTANT Modernizacja dachu na budynku szkolnym w części jednokondygnacyjnej przy Sali gimnastycznej w ZSR Budowlana. Ogólnobudowlany. Zespół Szkół Rolniczych im. W. Grabskiego w Grudziądzu ul. Lipowa 33, Grudziądz RDI PRiDI, ul. Warszawska 19/19, Grudziądz Dariusz Szwejkowski upr. bud. nr ewid.: UA-IV/8346/18/TO/89 POIIB nr ewid.: KUP/BO/2505/01 Grudziądz, dnia r.

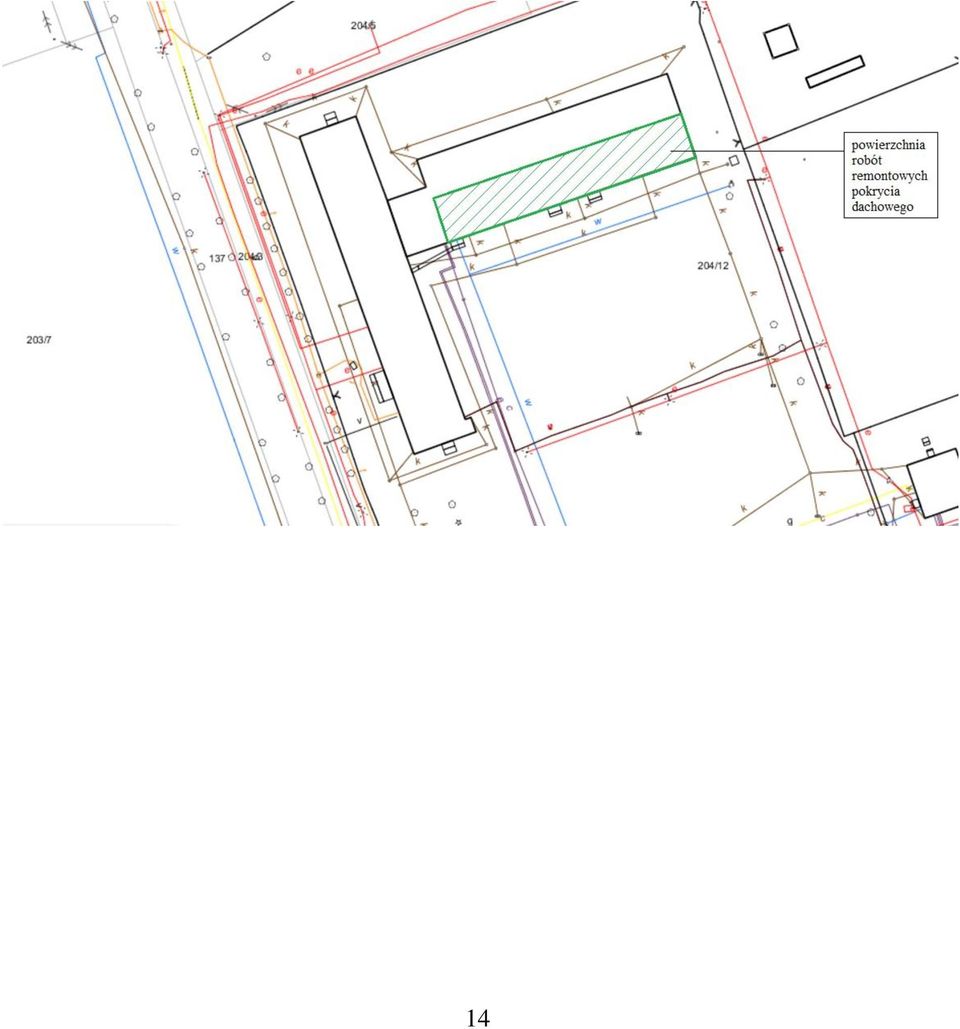

2 Zawartość dokumentacji techniczno-projektowej,,modernizacji dachu na budynku szkolnym w części jednokondygnacyjnej przy sali gimnastycznej w ZSR. 1. Opis przedmiotu opracowania Opis techniczny Załączniki graficzne (rysunki szczegółowe) Informacja dotycząca bezpieczeństwa i ochrony zdrowia w trakcie wykonywania robót budowlanych Dokumentacja fotograficzna stanu istniejącego. 10 Załączniki: Mapa sytuacyjna obiektu. Oświadczenia projektanta. Dokumenty projektanta (uprawnienia budowlane, przynależność do izby zawodowej). 2

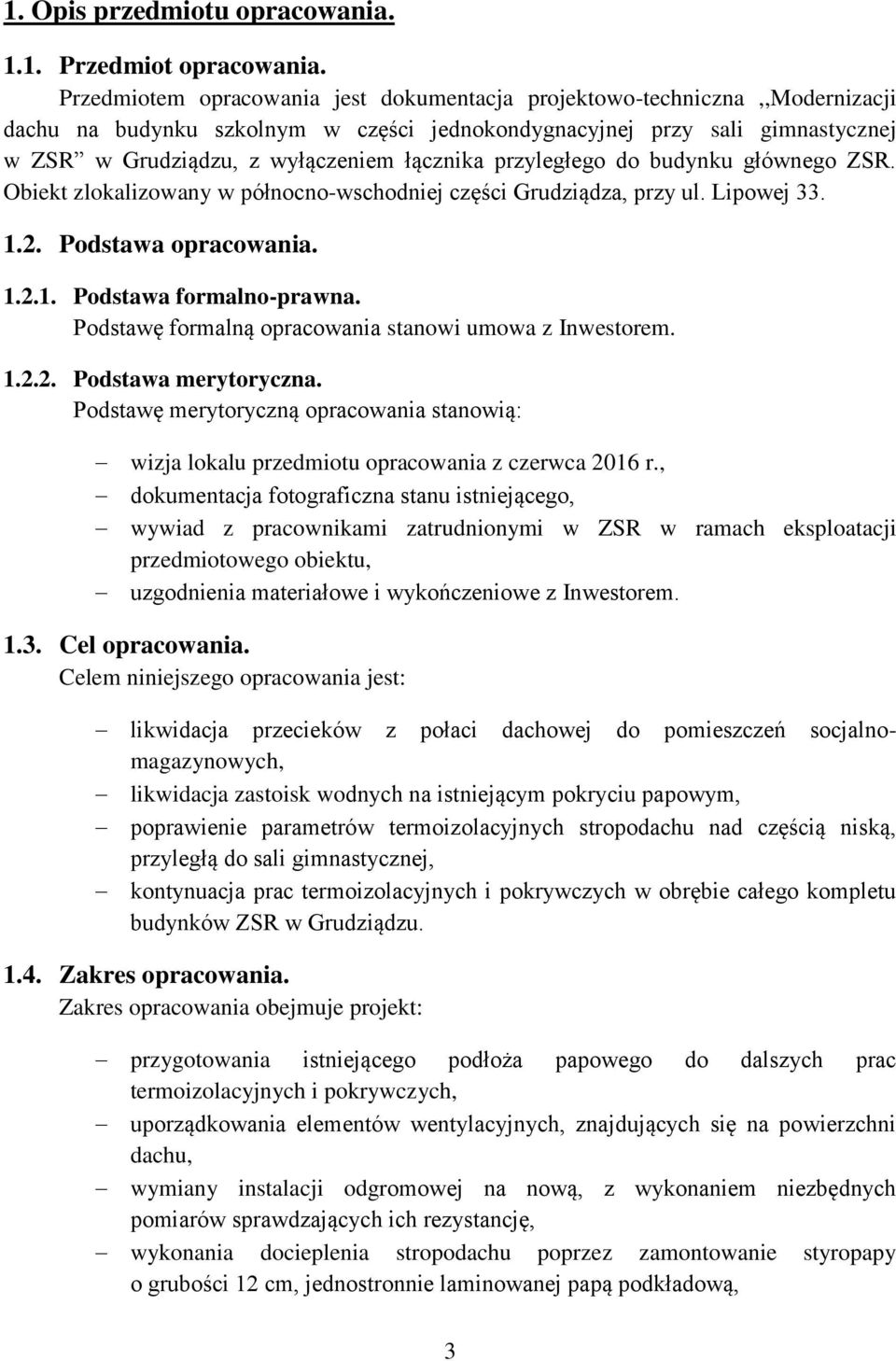

3 1. Opis przedmiotu opracowania Przedmiot opracowania. Przedmiotem opracowania jest dokumentacja projektowo-techniczna,,modernizacji dachu na budynku szkolnym w części jednokondygnacyjnej przy sali gimnastycznej w ZSR w Grudziądzu, z wyłączeniem łącznika przyległego do budynku głównego ZSR. Obiekt zlokalizowany w północno-wschodniej części Grudziądza, przy ul. Lipowej Podstawa opracowania Podstawa formalno-prawna. Podstawę formalną opracowania stanowi umowa z Inwestorem Podstawa merytoryczna. Podstawę merytoryczną opracowania stanowią: wizja lokalu przedmiotu opracowania z czerwca 2016 r., dokumentacja fotograficzna stanu istniejącego, wywiad z pracownikami zatrudnionymi w ZSR w ramach eksploatacji przedmiotowego obiektu, uzgodnienia materiałowe i wykończeniowe z Inwestorem Cel opracowania. Celem niniejszego opracowania jest: likwidacja przecieków z połaci dachowej do pomieszczeń socjalnomagazynowych, likwidacja zastoisk wodnych na istniejącym pokryciu papowym, poprawienie parametrów termoizolacyjnych stropodachu nad częścią niską, przyległą do sali gimnastycznej, kontynuacja prac termoizolacyjnych i pokrywczych w obrębie całego kompletu budynków ZSR w Grudziądzu Zakres opracowania. Zakres opracowania obejmuje projekt: przygotowania istniejącego podłoża papowego do dalszych prac termoizolacyjnych i pokrywczych, uporządkowania elementów wentylacyjnych, znajdujących się na powierzchni dachu, wymiany instalacji odgromowej na nową, z wykonaniem niezbędnych pomiarów sprawdzających ich rezystancję, wykonania docieplenia stropodachu poprzez zamontowanie styropapy o grubości 12 cm, jednostronnie laminowanej papą podkładową, 3

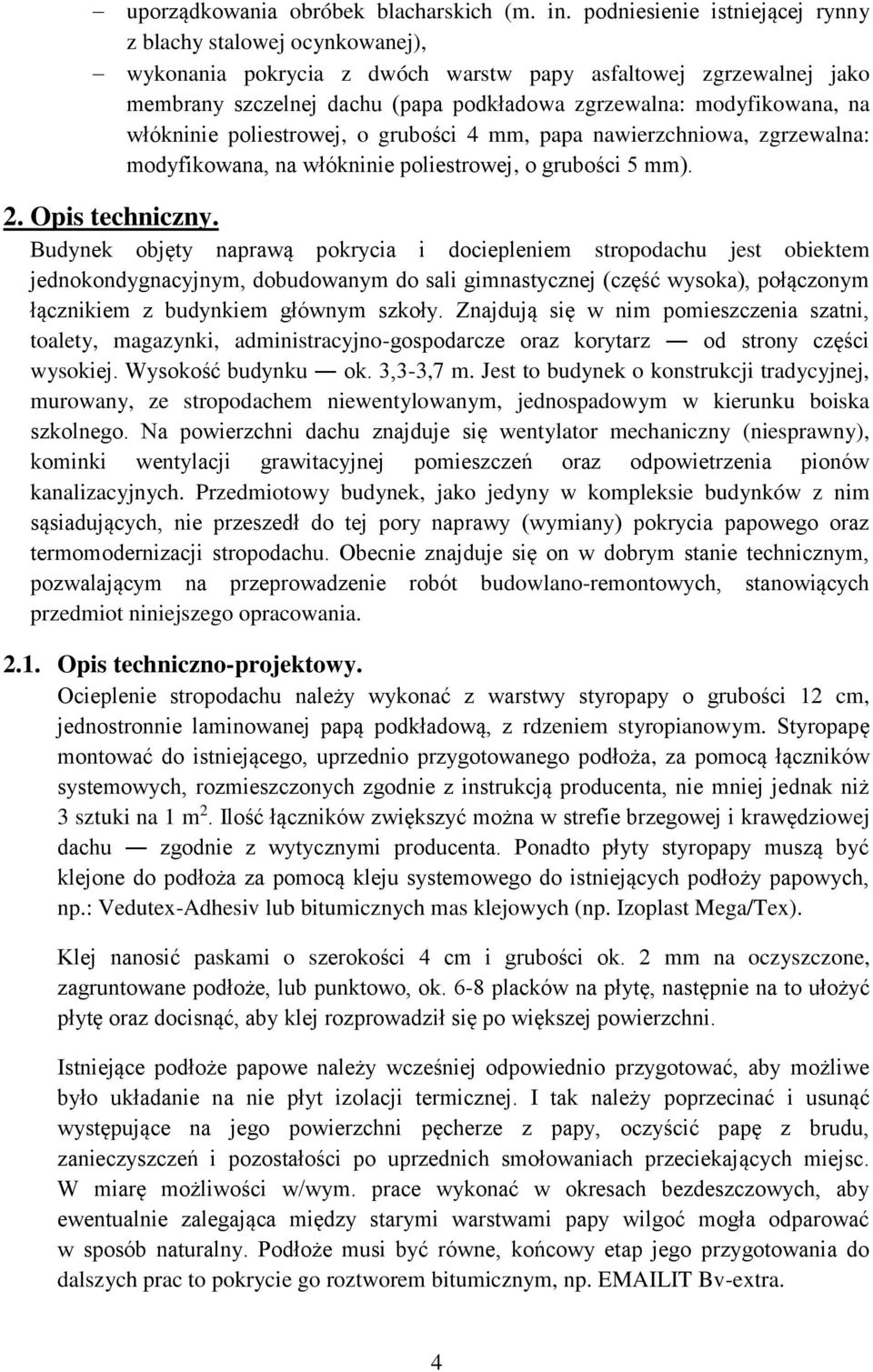

4 uporządkowania obróbek blacharskich (m. in. podniesienie istniejącej rynny z blachy stalowej ocynkowanej), wykonania pokrycia z dwóch warstw papy asfaltowej zgrzewalnej jako membrany szczelnej dachu (papa podkładowa zgrzewalna: modyfikowana, na włókninie poliestrowej, o grubości 4 mm, papa nawierzchniowa, zgrzewalna: modyfikowana, na włókninie poliestrowej, o grubości 5 mm). 2. Opis techniczny. Budynek objęty naprawą pokrycia i dociepleniem stropodachu jest obiektem jednokondygnacyjnym, dobudowanym do sali gimnastycznej (część wysoka), połączonym łącznikiem z budynkiem głównym szkoły. Znajdują się w nim pomieszczenia szatni, toalety, magazynki, administracyjno-gospodarcze oraz korytarz od strony części wysokiej. Wysokość budynku ok. 3,3-3,7 m. Jest to budynek o konstrukcji tradycyjnej, murowany, ze stropodachem niewentylowanym, jednospadowym w kierunku boiska szkolnego. Na powierzchni dachu znajduje się wentylator mechaniczny (niesprawny), kominki wentylacji grawitacyjnej pomieszczeń oraz odpowietrzenia pionów kanalizacyjnych. Przedmiotowy budynek, jako jedyny w kompleksie budynków z nim sąsiadujących, nie przeszedł do tej pory naprawy (wymiany) pokrycia papowego oraz termomodernizacji stropodachu. Obecnie znajduje się on w dobrym stanie technicznym, pozwalającym na przeprowadzenie robót budowlano-remontowych, stanowiących przedmiot niniejszego opracowania Opis techniczno-projektowy. Ocieplenie stropodachu należy wykonać z warstwy styropapy o grubości 12 cm, jednostronnie laminowanej papą podkładową, z rdzeniem styropianowym. Styropapę montować do istniejącego, uprzednio przygotowanego podłoża, za pomocą łączników systemowych, rozmieszczonych zgodnie z instrukcją producenta, nie mniej jednak niż 3 sztuki na 1 m 2. Ilość łączników zwiększyć można w strefie brzegowej i krawędziowej dachu zgodnie z wytycznymi producenta. Ponadto płyty styropapy muszą być klejone do podłoża za pomocą kleju systemowego do istniejących podłoży papowych, np.: Vedutex-Adhesiv lub bitumicznych mas klejowych (np. Izoplast Mega/Tex). Klej nanosić paskami o szerokości 4 cm i grubości ok. 2 mm na oczyszczone, zagruntowane podłoże, lub punktowo, ok. 6-8 placków na płytę, następnie na to ułożyć płytę oraz docisnąć, aby klej rozprowadził się po większej powierzchni. Istniejące podłoże papowe należy wcześniej odpowiednio przygotować, aby możliwe było układanie na nie płyt izolacji termicznej. I tak należy poprzecinać i usunąć występujące na jego powierzchni pęcherze z papy, oczyścić papę z brudu, zanieczyszczeń i pozostałości po uprzednich smołowaniach przeciekających miejsc. W miarę możliwości w/wym. prace wykonać w okresach bezdeszczowych, aby ewentualnie zalegająca między starymi warstwami papy wilgoć mogła odparować w sposób naturalny. Podłoże musi być równe, końcowy etap jego przygotowania do dalszych prac to pokrycie go roztworem bitumicznym, np. IT Bv-extra. 4

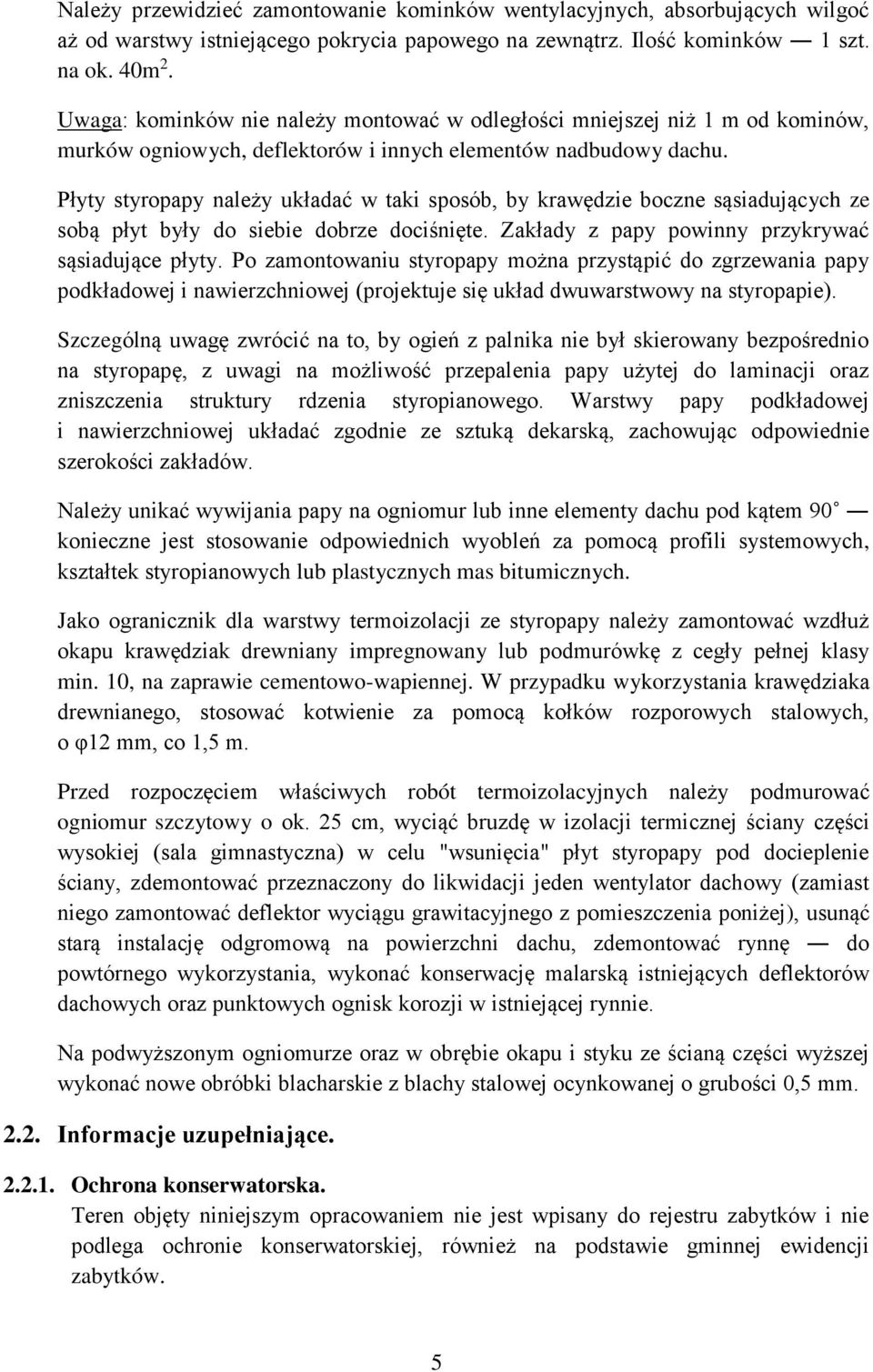

5 Należy przewidzieć zamontowanie kominków wentylacyjnych, absorbujących wilgoć aż od warstwy istniejącego pokrycia papowego na zewnątrz. Ilość kominków 1 szt. na ok. 40m 2. Uwaga: kominków nie należy montować w odległości mniejszej niż 1 m od kominów, murków ogniowych, deflektorów i innych elementów nadbudowy dachu. Płyty styropapy należy układać w taki sposób, by krawędzie boczne sąsiadujących ze sobą płyt były do siebie dobrze dociśnięte. Zakłady z papy powinny przykrywać sąsiadujące płyty. Po zamontowaniu styropapy można przystąpić do zgrzewania papy podkładowej i nawierzchniowej (projektuje się układ dwuwarstwowy na styropapie). Szczególną uwagę zwrócić na to, by ogień z palnika nie był skierowany bezpośrednio na styropapę, z uwagi na możliwość przepalenia papy użytej do laminacji oraz zniszczenia struktury rdzenia styropianowego. Warstwy papy podkładowej i nawierzchniowej układać zgodnie ze sztuką dekarską, zachowując odpowiednie szerokości zakładów. Należy unikać wywijania papy na ogniomur lub inne elementy dachu pod kątem 90 konieczne jest stosowanie odpowiednich wyobleń za pomocą profili systemowych, kształtek styropianowych lub plastycznych mas bitumicznych. Jako ogranicznik dla warstwy termoizolacji ze styropapy należy zamontować wzdłuż okapu krawędziak drewniany impregnowany lub podmurówkę z cegły pełnej klasy min. 10, na zaprawie cementowo-wapiennej. W przypadku wykorzystania krawędziaka drewnianego, stosować kotwienie za pomocą kołków rozporowych stalowych, o φ12 mm, co 1,5 m. Przed rozpoczęciem właściwych robót termoizolacyjnych należy podmurować ogniomur szczytowy o ok. 25 cm, wyciąć bruzdę w izolacji termicznej ściany części wysokiej (sala gimnastyczna) w celu "wsunięcia" płyt styropapy pod docieplenie ściany, zdemontować przeznaczony do likwidacji jeden wentylator dachowy (zamiast niego zamontować deflektor wyciągu grawitacyjnego z pomieszczenia poniżej), usunąć starą instalację odgromową na powierzchni dachu, zdemontować rynnę do powtórnego wykorzystania, wykonać konserwację malarską istniejących deflektorów dachowych oraz punktowych ognisk korozji w istniejącej rynnie. Na podwyższonym ogniomurze oraz w obrębie okapu i styku ze ścianą części wyższej wykonać nowe obróbki blacharskie z blachy stalowej ocynkowanej o grubości 0,5 mm Informacje uzupełniające Ochrona konserwatorska. Teren objęty niniejszym opracowaniem nie jest wpisany do rejestru zabytków i nie podlega ochronie konserwatorskiej, również na podstawie gminnej ewidencji zabytków. 5

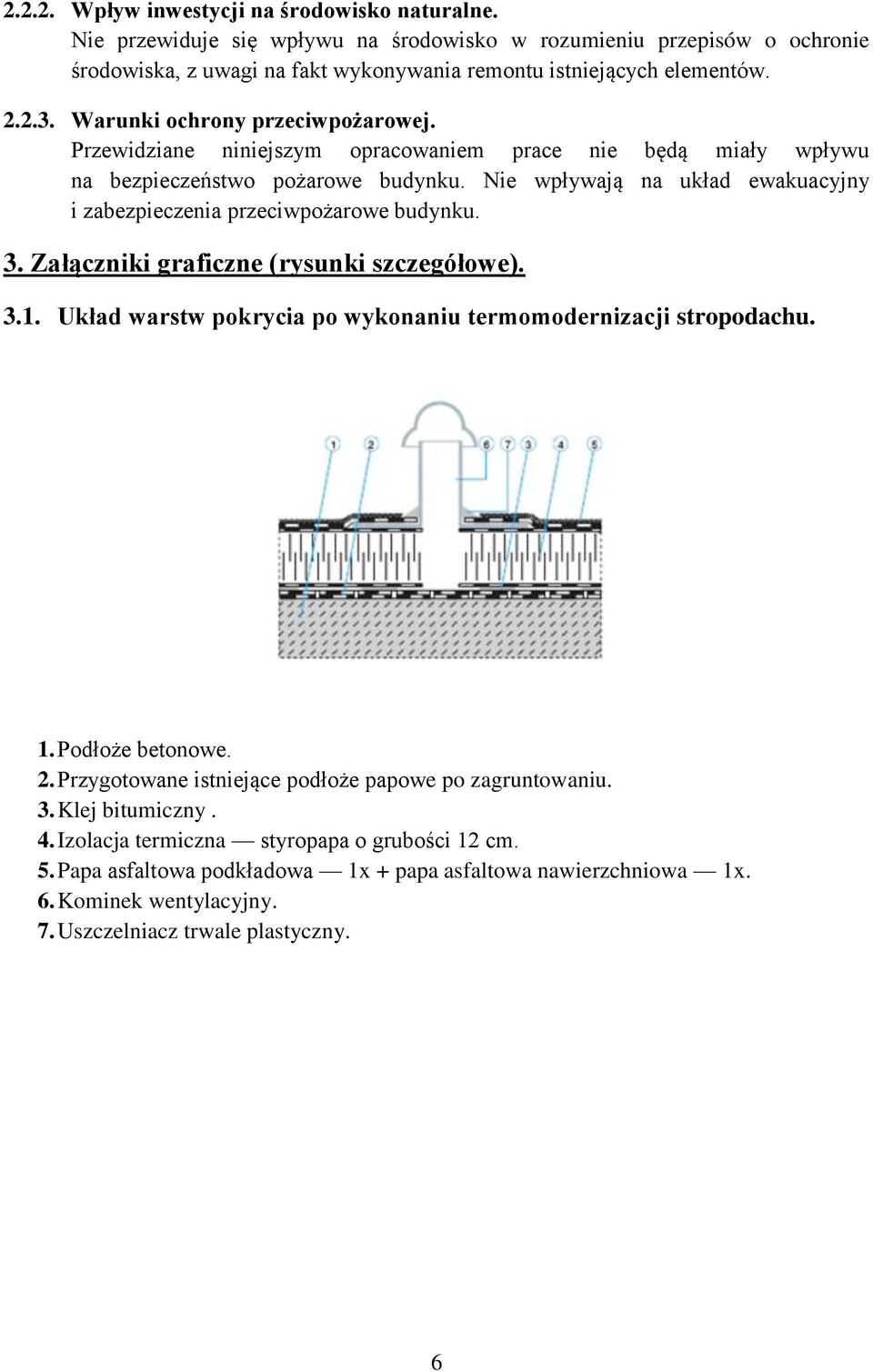

6 Wpływ inwestycji na środowisko naturalne. Nie przewiduje się wpływu na środowisko w rozumieniu przepisów o ochronie środowiska, z uwagi na fakt wykonywania remontu istniejących elementów Warunki ochrony przeciwpożarowej. Przewidziane niniejszym opracowaniem prace nie będą miały wpływu na bezpieczeństwo pożarowe budynku. Nie wpływają na układ ewakuacyjny i zabezpieczenia przeciwpożarowe budynku. 3. Załączniki graficzne (rysunki szczegółowe) Układ warstw pokrycia po wykonaniu termomodernizacji stropodachu. 1. Podłoże betonowe. 2. Przygotowane istniejące podłoże papowe po zagruntowaniu. 3. Klej bitumiczny. 4. Izolacja termiczna styropapa o grubości 12 cm. 5. Papa asfaltowa podkładowa 1x + papa asfaltowa nawierzchniowa 1x. 6. Kominek wentylacyjny. 7. Uszczelniacz trwale plastyczny. 6

7 3.2. Detal połączenia połaci dachowej z ogniomurem. 1. Podłoże betonowe. 2. Przygotowane istniejące podłoże papowe po zagruntowaniu. 3. Styropapa o grubości 12 cm. 4. Papa termozgrzewalna podkładowa. 5. Papa termozgrzewalna nawierzchniowa. 6. Np. trójkąt styropianowy oklejony papą. 7. Listwa mocująca. 8. Obróbka blacharska Detal okapu. 1. Podłoże betonowe. 2. Przygotowane istniejące podłoże papowe po zagruntowaniu. 3. Styropapa o grubości 12 cm. 4. Papa asfaltowa podkładowa 1x + papa asfaltowa nawierzchniowa 1x. 5. Krawędziak drewniany impregnowany (alternatywnie: podmurówka z cegły pełnej, klasy 10). 6. Pas nadrynnowy. 7. Rynna. 8. Kołek kotwiący o φ 12 mm. 7

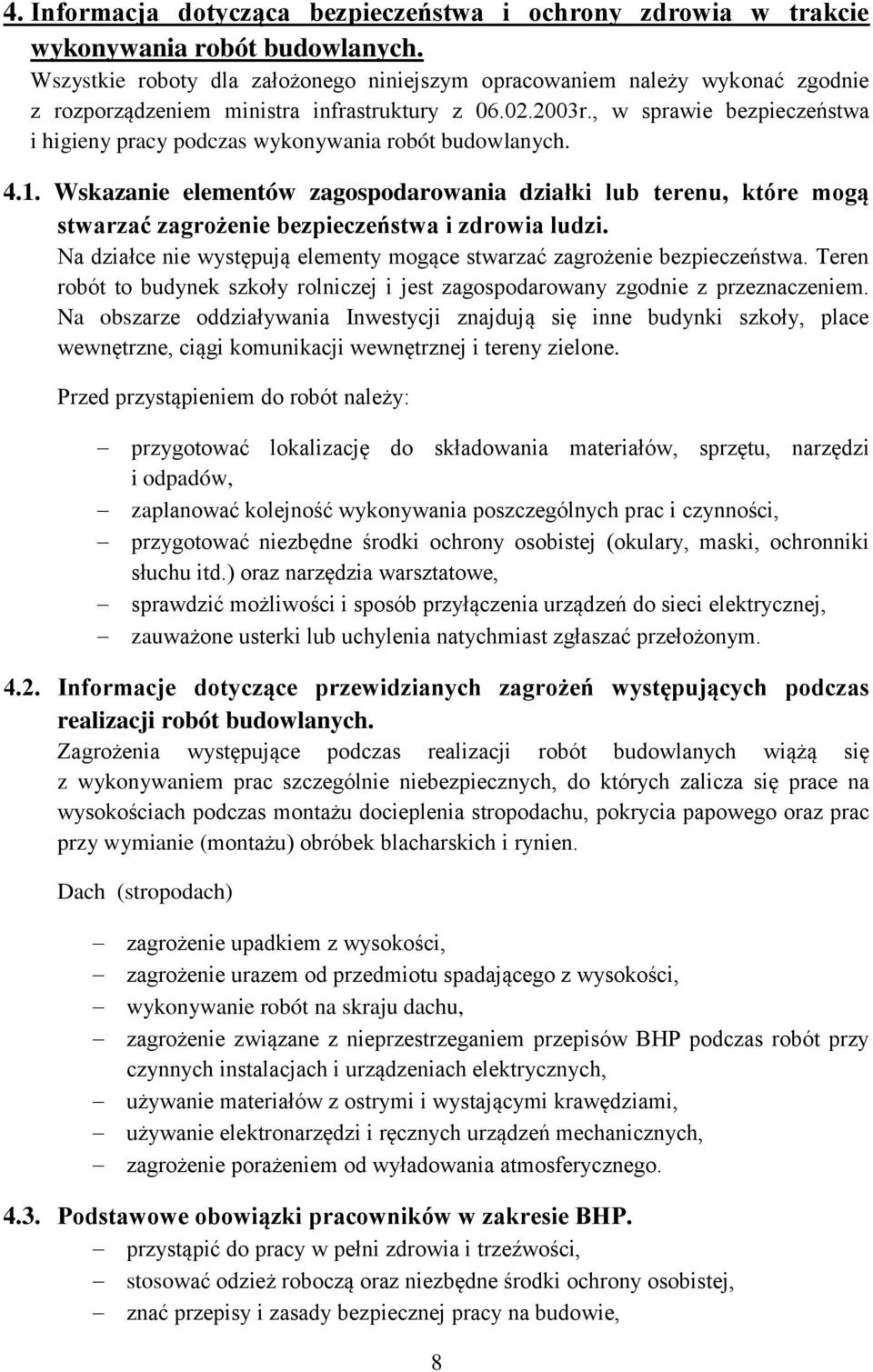

8 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia w trakcie wykonywania robót budowlanych. Wszystkie roboty dla założonego niniejszym opracowaniem należy wykonać zgodnie z rozporządzeniem ministra infrastruktury z r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na działce nie występują elementy mogące stwarzać zagrożenie bezpieczeństwa. Teren robót to budynek szkoły rolniczej i jest zagospodarowany zgodnie z przeznaczeniem. Na obszarze oddziaływania Inwestycji znajdują się inne budynki szkoły, place wewnętrzne, ciągi komunikacji wewnętrznej i tereny zielone. Przed przystąpieniem do robót należy: przygotować lokalizację do składowania materiałów, sprzętu, narzędzi i odpadów, zaplanować kolejność wykonywania poszczególnych prac i czynności, przygotować niezbędne środki ochrony osobistej (okulary, maski, ochronniki słuchu itd.) oraz narzędzia warsztatowe, sprawdzić możliwości i sposób przyłączenia urządzeń do sieci elektrycznej, zauważone usterki lub uchylenia natychmiast zgłaszać przełożonym Informacje dotyczące przewidzianych zagrożeń występujących podczas realizacji robót budowlanych. Zagrożenia występujące podczas realizacji robót budowlanych wiążą się z wykonywaniem prac szczególnie niebezpiecznych, do których zalicza się prace na wysokościach podczas montażu docieplenia stropodachu, pokrycia papowego oraz prac przy wymianie (montażu) obróbek blacharskich i rynien. Dach (stropodach) zagrożenie upadkiem z wysokości, zagrożenie urazem od przedmiotu spadającego z wysokości, wykonywanie robót na skraju dachu, zagrożenie związane z nieprzestrzeganiem przepisów BHP podczas robót przy czynnych instalacjach i urządzeniach elektrycznych, używanie materiałów z ostrymi i wystającymi krawędziami, używanie elektronarzędzi i ręcznych urządzeń mechanicznych, zagrożenie porażeniem od wyładowania atmosferycznego Podstawowe obowiązki pracowników w zakresie BHP. przystąpić do pracy w pełni zdrowia i trzeźwości, stosować odzież roboczą oraz niezbędne środki ochrony osobistej, znać przepisy i zasady bezpiecznej pracy na budowie, 8

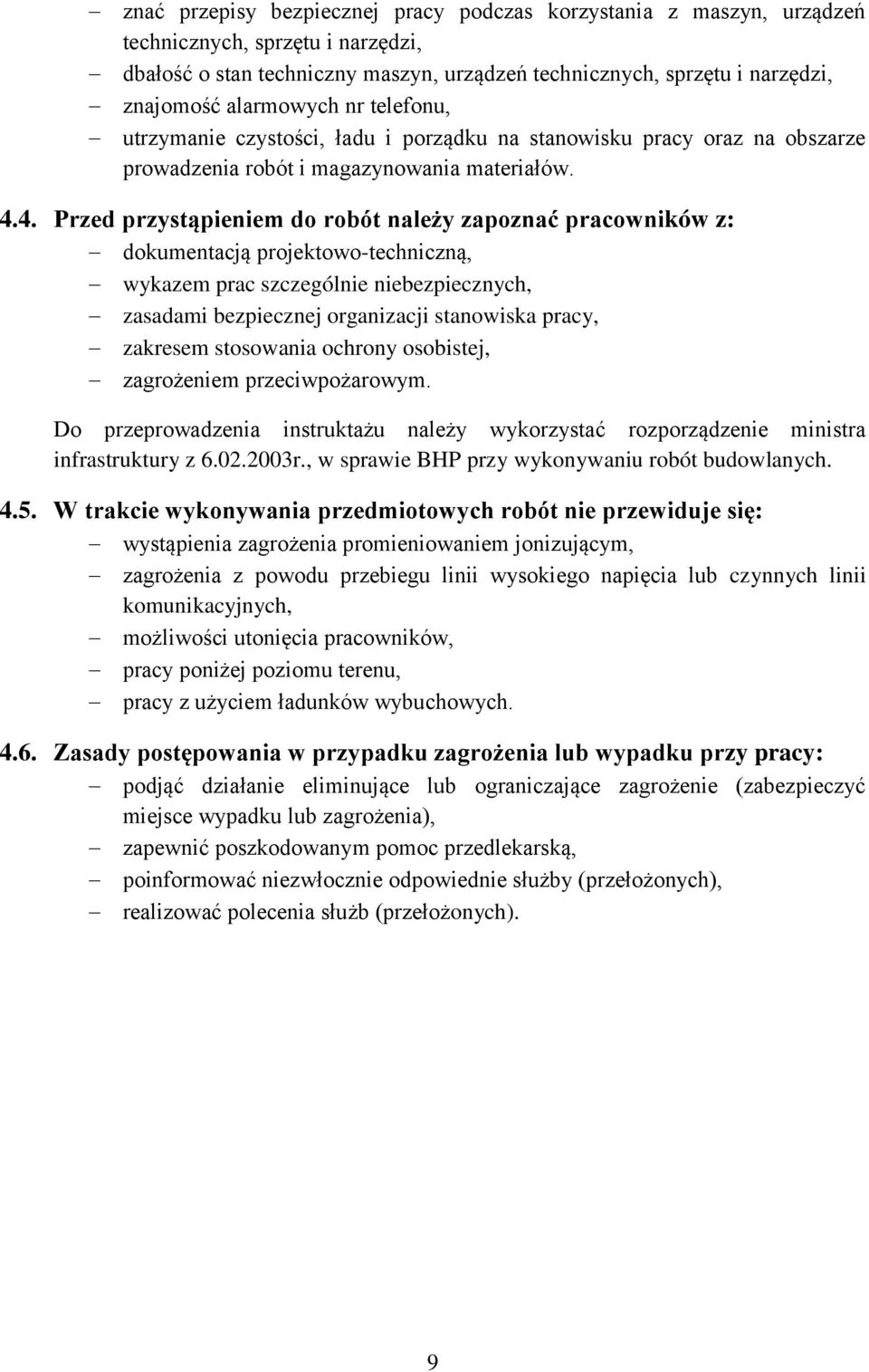

9 znać przepisy bezpiecznej pracy podczas korzystania z maszyn, urządzeń technicznych, sprzętu i narzędzi, dbałość o stan techniczny maszyn, urządzeń technicznych, sprzętu i narzędzi, znajomość alarmowych nr telefonu, utrzymanie czystości, ładu i porządku na stanowisku pracy oraz na obszarze prowadzenia robót i magazynowania materiałów Przed przystąpieniem do robót należy zapoznać pracowników z: dokumentacją projektowo-techniczną, wykazem prac szczególnie niebezpiecznych, zasadami bezpiecznej organizacji stanowiska pracy, zakresem stosowania ochrony osobistej, zagrożeniem przeciwpożarowym. Do przeprowadzenia instruktażu należy wykorzystać rozporządzenie ministra infrastruktury z r., w sprawie BHP przy wykonywaniu robót budowlanych W trakcie wykonywania przedmiotowych robót nie przewiduje się: wystąpienia zagrożenia promieniowaniem jonizującym, zagrożenia z powodu przebiegu linii wysokiego napięcia lub czynnych linii komunikacyjnych, możliwości utonięcia pracowników, pracy poniżej poziomu terenu, pracy z użyciem ładunków wybuchowych Zasady postępowania w przypadku zagrożenia lub wypadku przy pracy: podjąć działanie eliminujące lub ograniczające zagrożenie (zabezpieczyć miejsce wypadku lub zagrożenia), zapewnić poszkodowanym pomoc przedlekarską, poinformować niezwłocznie odpowiednie służby (przełożonych), realizować polecenia służb (przełożonych). 9

10 5. Dokumentacja fotograficzna stanu istniejącego. Zdjęcie 1. Budynek część niska przedmiot robót. Zdjęcie 2. Widok wyeksploatowanego pokrycia dachowego. 10

11 Zdjęcie 3. Zniszczone pokrycie dachowe i dach nad łącznikiem (po remoncie) Zdjęcie 4. Widoczne miejsca wcześniejszych napraw pokrycia dachowego. 11

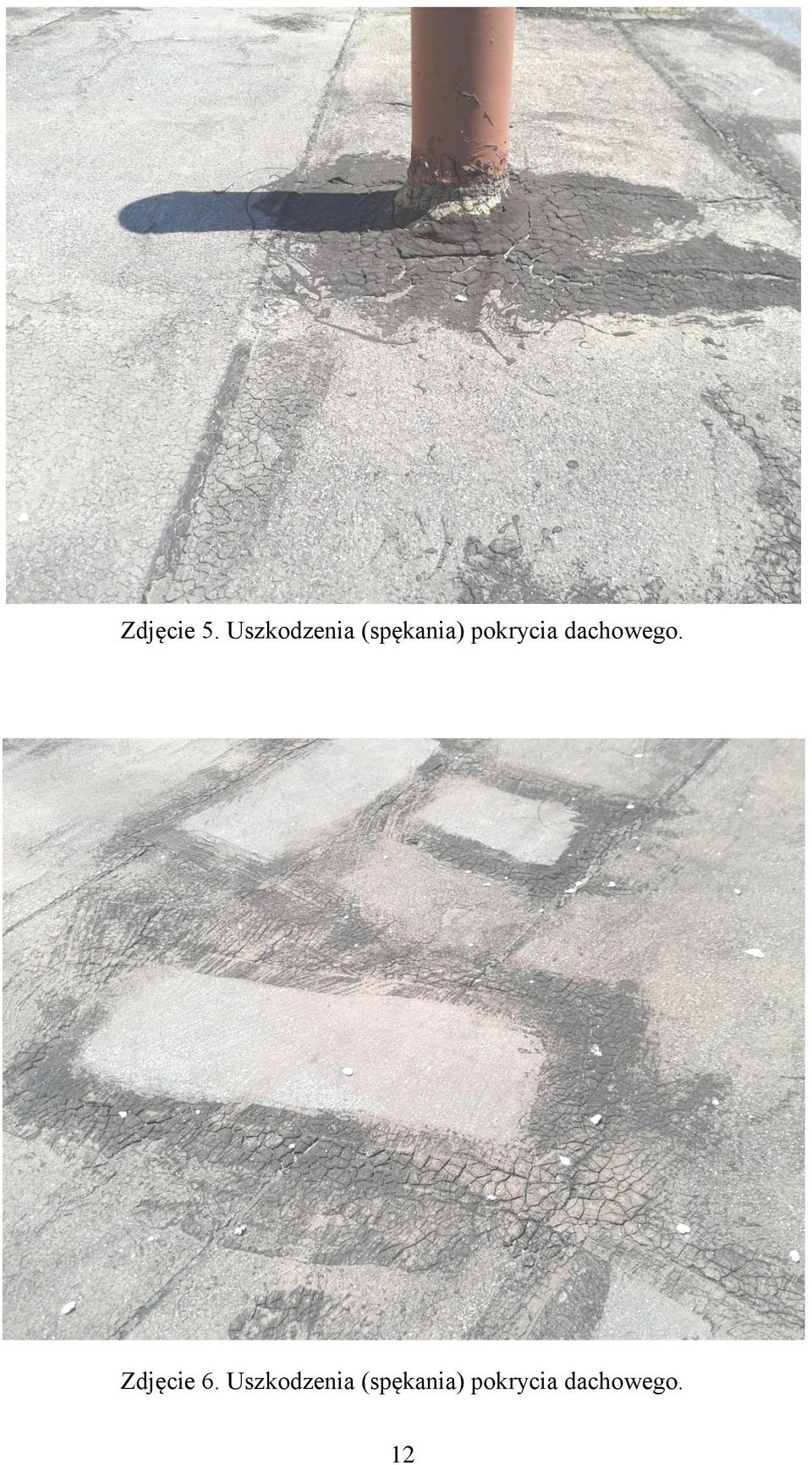

12 Zdjęcie 5. Uszkodzenia (spękania) pokrycia dachowego. Zdjęcie 6. Uszkodzenia (spękania) pokrycia dachowego. 12

13 Zdjęcie 7. Widok remontowanego wcześniej okapu. 13
