1 Przedsiębiorstwo WdroŜeń Technicznych GEOTEST Sp. z o.o GDAŃSK, Al. Grunwaldzka 138/5 tel./fax (0-58) , tel. (0-58) Pracownia Geotechniczna: GDAŃSK, Al. Grunwaldzka 135A, III piętro, pok. 8 tel./fax (058) geote@wp.pl, Nr umowy: 185/11 DOKUMENTACJA GEOTECHNICZNA dla projektu budowlanego hali gimnastycznej GDAŃSK, ul. Kazimierza Górskiego 1 Opracowali: Gdańsk, sierpień 2011r. Krajowy Rejestr Sądowy Rejestr Przedsiębiorców, Nr KRS: NIP: REGON: KAPITAŁ ZAKŁADOWY PLN Konto: MIllenium BIG Bank Gdański S.A., nr rachunku

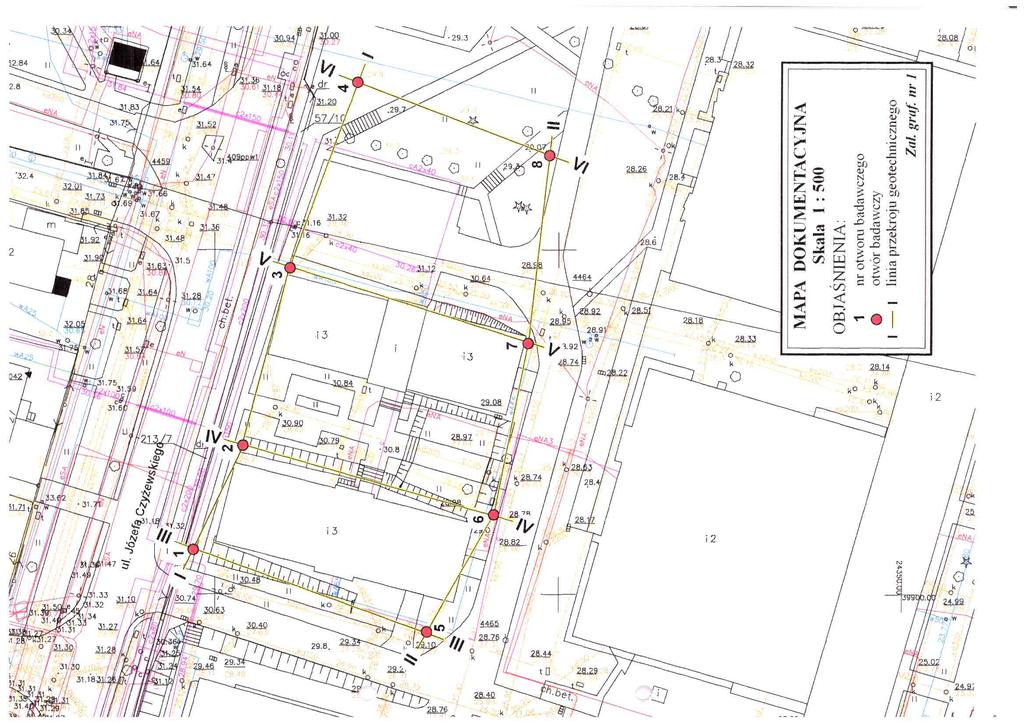

2 Z a w a r t ość teczki A. Część tekstowa str. 1. WSTĘP PODSTAWY PRAWNE I TECHNICZNE OPRACOWANIA POŁOśENIE I MORFOLOGIA TERENU WARUNKI GEOTECHNICZNE PODŁOśA GRUNTOWEGO CHARAKTERYSTYKA PODŁOśA CHARAKTERYSTYKA WÓD GRUNTOWYCH PODZIAŁ NA WARSTWY WNIOSKI I ZALECENIA TECHNICZNE... 5 B. Załączniki graficzne zał. graf. nr: MAPA DOKUMENTACYJNA 1 KARTY DOKUMENTACYJNE OTWORÓW GEOTECHNICZNYCH 2-4 PRZEKROJE GEOTECHNICZNE 5-10 OBJAŚNIENIA DO MAPY, KART I PRZEKROJÓW 11 WARTOŚCI CHARAKTERYSTYCZNE I WSPÓŁCZYNNIKI MATERIAŁOWE 12 P.W.T. Gdańsk, tel./fax , tel

3 A. Część tekstowa 1. Wstęp 1.1. Podstawy prawne i techniczne opracowania. Dokumentację niniejszą wykonano na zlecenie ARCHIMEDIA Architekci & InŜynierowie Sp. z o.o. dotyczące ustalenia geotechnicznych warunków posadowienia hali gimnastycznej im. Leszka Blanika w Gdańsku, ul. Kazimierza Górskiego 1. Dokumentacja geotechniczna odpowiada wymaganiom Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych Dz. U. nr 126 poz Zgodnie z w/w Rozporządzeniem oraz Rozporządzenia Ministra Infrastruktury z dnia 03 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego i art. 34 ust. 3 pkt. 4 Ustawy z dnia 07 lipca 1994r. - Prawo budowlane - Dz. U. nr 89 poz. 414 dokumentacja geotechniczna stanowi załącznik do projektu budowlanego przy uzyskiwaniu pozwolenia na budowę. Dokumentacja geotechniczna spełnia wymagania określone: - Rozporządzeniem Ministra Środowiska z dnia 26 sierpnia 1994r. (Dz.U. nr 53, poz. 445) w sprawie kategorii prac geologicznych, kwalifikacji do wykonywania, dozorowania i kierowania tymi pracami oraz sposobu postępowania w sprawach stwierdzenia kwalifikacji - wraz z późniejszymi zmianami; - Normą PN-B : 1998 Geotechnika, Dokumentowanie geotechniczne, Zasady ogólne; - Normą PN-B : 1998 Terminologia, Jednostki miar; - Normą PN-B : 2002 Geotechnika, Badania polowe; - Normą PN-88/B Grunty budowlane, Badania próbek gruntu; - Normą PN-B : 1986 Grunty budowlane, Określenia, symbole, podział i opis gruntów, - PN-EN , maj 2008, Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne. Zgodnie z Ustawa z dnia 04 lutego 1994r. Prawo geologiczne i górnicze (Dz. U. nr 27 poz., 96) wraz z późniejszymi zmianami, opracowanie nie podlega P.W.T. Gdańsk, tel./fax , tel

4 rygorom w/w ustawy. Jeden egzemplarz dokumentacji Inwestor winien przekazać do archiwum Geologa Miejskiego w Gdańsku (Urząd Miasta w Gdańsku, mgr inŝ. Jadwiga Kawęcka). Celem dokumentacji jest przedłoŝenie wyników badań podłoŝa gruntowego niezbędnych do właściwego zaprojektowania i bezpiecznej eksploatacji obiektu. Rzędne otworów przyjęto z mapy dostarczonej przez Zleceniodawcę PołoŜenie i morfologia terenu. Badany teren połoŝony jest w Gdańsku, ul. Kazimierza Górskiego 1. Powierzchnia terenu jest urozmaicona, wzniesiona od 28,9 do 31,4 m n.p.m. Pod względem morfologicznym stanowi fragment strefy krawędziowej wysoczyzny morenowej. 2. Warunki geotechniczne podłoŝa gruntowego 2.1. Charakterystyka podłoŝa Budowa geologiczna dokumentowanego terenu wykazuje małe zróŝnicowanie. W profilach geotechnicznych stwierdzono występowanie utworów czwartorzędowych holoceńskich i plejstoceńskich. Utwory holoceńskie: gleba, nasyp niekontrolowany. Utwory plejstoceńskie: piasek drobny, piasek średni, piasek gruby. Układ w/w osadów i miąŝszości poszczególnych warstw obrazują załączone przekroje geotechniczne (zał. graf. nr 5-10). Wartości charakterystyczne i współczynniki materiałowe gruntów ustalono na podstawie badań terenowych oraz normy PN-81/B i podano w zestawieniu tabelarycznym (zał. nr 12) Charakterystyka wód gruntowych. Wody gruntowej nie nawiercono. Sączeń nie zaobserwowano Podział na warstwy. Na podstawie przeprowadzonych badań terenowych w oparciu o normę PN-81/B dokonano oceny podłoŝa przez wydzielenie warstw geotechnicznych. P.W.T. Gdańsk, tel./fax , tel

5 Z podziału na warstwy wyłączono glebę i nasypy niekontrolowane, które jako niejednorodne nie mogą być jednoznacznie określone pod względem cech fizykomechanicznych. Uwzględniając genezę, stan i rodzaj gruntów wydzielono następujące warstwy geotechniczne: Warstwa I Piaski drobne, wilgotne, średniozagęszczone o stopniu zagęszczenia I D (n) = 0,55. Warstwa II Piaski średnie, piaski grube, wilgotne, średniozagęszczone o stopniu zagęszczenia I D (n) = 0, Wnioski i zalecenia techniczne Na podstawie dokonanych badań i przedstawionych materiałów moŝna wyciągnąć następujące wnioski: 3.1. Do gruntów słabonośnych naleŝą: gleba, nasypy niekontrolowane. Grunty te nie nadają się do bezpośredniego posadowienia i naleŝy je usunąć z podłoŝa, a ewentualne nierówności uzupełnić podsypką piaszczysto-ŝwirową, zagęszczoną Jako podłoŝe nośne naleŝy traktować grunty warstw: I, II 3.3. Glebę zwałować w pryzmy o wysokości max 2,0 m do dalszego wykorzystania Sprawdzenie stanów granicznych wg. PN-81/B naleŝy obliczać na podstawie wartości charakterystycznych podanych w tabeli (zał. nr 12). Do obliczeń naleŝy przyjmować współczynnik materiałowy dla gruntów bardziej niekorzystny z punktu widzenia bezpieczeństwa budowli. P.W.T. Gdańsk, tel./fax , tel

6 3.5. Wartość współczynnika korekcyjnego (PN-81/B-03020, punkt ) naleŝy dodatkowo zmniejszyć mnoŝąc przez 0,9 ze względu na zastosowanie metody B oznaczania niektórych parametrów geotechnicznych PodłoŜe naleŝy traktować jako warstwowane Ze względu na małe zróŝnicowanie wytrzymałościowe gruntów sypkich podłoŝe moŝna traktować jako jednorodne, przyjmując do obliczeń parametry warstwy najsłabszej ( I ) Przy obliczeniach naleŝy uwzględnić poprawkę do normy PN-81/B opublikowaną w Biuletynie PKNMiJ nr 2/88. Wówczas wartości charakterystyczne (ρ u ) są równe wartościom obliczeniowym. Dla warstwy I: ρ u (n) = ρ u (r) = 30,7 o N D = 19,96 N B = 8, W podłoŝu mogą wystąpić grunty słabonośne nie uchwycone wierceniami Odbioru dna wykopu winien dokonać uprawniony geolog. Wszystkie roboty ziemne prowadzić pod nadzorem uprawnionego geologa Fundamenty naleŝy zabezpieczyć izolacją przeciwwilgociową ze względu na: podciąganie kapilarne Pod posadzką wykonać nasyp budowlany (podsypkę) ze Ŝwiru przemytego Φ mm, grubości H 0,10 m. Opracowali: P.W.T. Gdańsk, tel./fax , tel

7

8

9

10

11

12

13

14

15

16

17

18 WARTOŚCI CHARAKTERYSTYCZNE I WSPÓŁCZYNNIKI MATERIAŁOWE USTALONE METODĄ A I B wg PN-81/B Miejscowość: Gdańsk, ul. Kazimierza Górskiego 1 Obiekt: Hala gimnastyczna im. Leszka Blanika Centrum Innowacyjno - WdroŜeniowe Nr umowy: 185/11 Nr w-wy geotechn. Wartość charakt. Wsp. mat. I D Wn [%] ρ [t/m 3 ] Φu [o] Cu [kpa] Mo [ kpa] I X (n) γ m 0,55 16,0 1,75 30, II X (n) γ m 0,57 14,0 1,85 33, Zał. graf. nr 12 P.W.T. Gdańsk, tel./fax , tel
