1 ABM WYCENA NIERUCHOMOŚCI, PROJEKTOWANIE ARCHITEKTONICZNE ANNA I BARTOSZ MICHALSCY s.c Gliwice, ul. Lipowa 65 tel. (032) , (032) Firma prowadzi: wyceny nieruchomości dla celów: > sprzedaży nieruchomości na rzecz osób fizycznych i prawnych, w drodze przetargu lub w trybie bezprzetargowym; > przekształceń własnościowych przedsiębiorstw państwowych; > hipotecznych zabezpieczeń kredytów bankowych; > inne cele wskazane przez klienta; projektowanie: > wykonywanie projektów architektoniczno budowlanych obiektów o różnorakim przeznaczeniu > wykonywanie inwentaryzacji budynków o różnym przeznaczeniu > wykonywanie projektów podziału budynków w celu uzyskania zaświadczeń o samodzielności lokali mieszkalnych i niemieszkalnych Docieplenie elewacji z przebudową świetlików dachowych i ściennych oraz stref wejściowych oznaczenie proj. III.WS Zespół Szkolno-Przedszkolny nr 2 ul. Horbaczewskiego 61, Wrocław parc.nr 5/151, 5/158, 5/159, 5/180 Obiekt / adres: Stadium / Branża : Projekt wykonawczy / Instal. sanit. Zakres opracowania: Modernizacja instalacji grzewczej ETAP I Inwestor: GMINA WROCŁAW Zarząd Obsługi Jednostek Miejskich ul. Gabrieli Zapolskiej 2/ Wrocław ekspertyzy budowlane. Posiadamy duże doświadczenie oraz dysponujemy wydajnym zapleczem technicznym oraz środkami gwarantującymi fachowe i terminowe wykonywanie powierzonych zleceń. Zapraszamy do współpracy Kontakt: tel/fax. 0-prefix abm@hot.pl Projektant: inż. Rafał Piernikarczyk Nr uprawnień: SLK/1712/POOS/07 ABM ul. Lipowa 65 Gliwice Sprawdzający: mgr inż. Romualda Zuch-Szczepanowska Nr uprawnień: 196/78 listopad 2009 r.

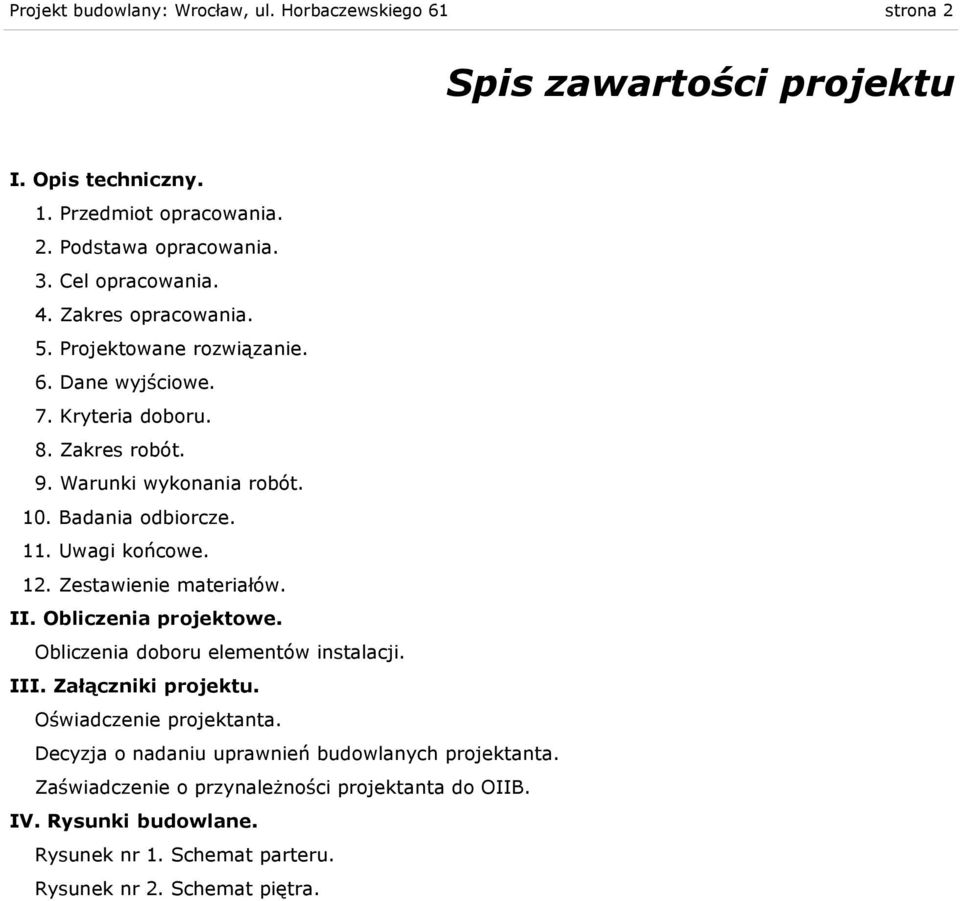

2 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 2 Spis zawartości projektu I. Opis techniczny. 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Cel opracowania. 4. Zakres opracowania. 5. Projektowane rozwiązanie. 6. Dane wyjściowe. 7. Kryteria doboru. 8. Zakres robót. 9. Warunki wykonania robót. 10. Badania odbiorcze. 11. Uwagi końcowe. 12. Zestawienie materiałów. II. Obliczenia projektowe. Obliczenia doboru elementów instalacji. III. Załączniki projektu. Oświadczenie projektanta. Decyzja o nadaniu uprawnień budowlanych projektanta. Zaświadczenie o przynależności projektanta do OIIB. IV. Rysunki budowlane. Rysunek nr 1. Schemat parteru. Rysunek nr 2. Schemat piętra.

3 I. Opis techniczny.

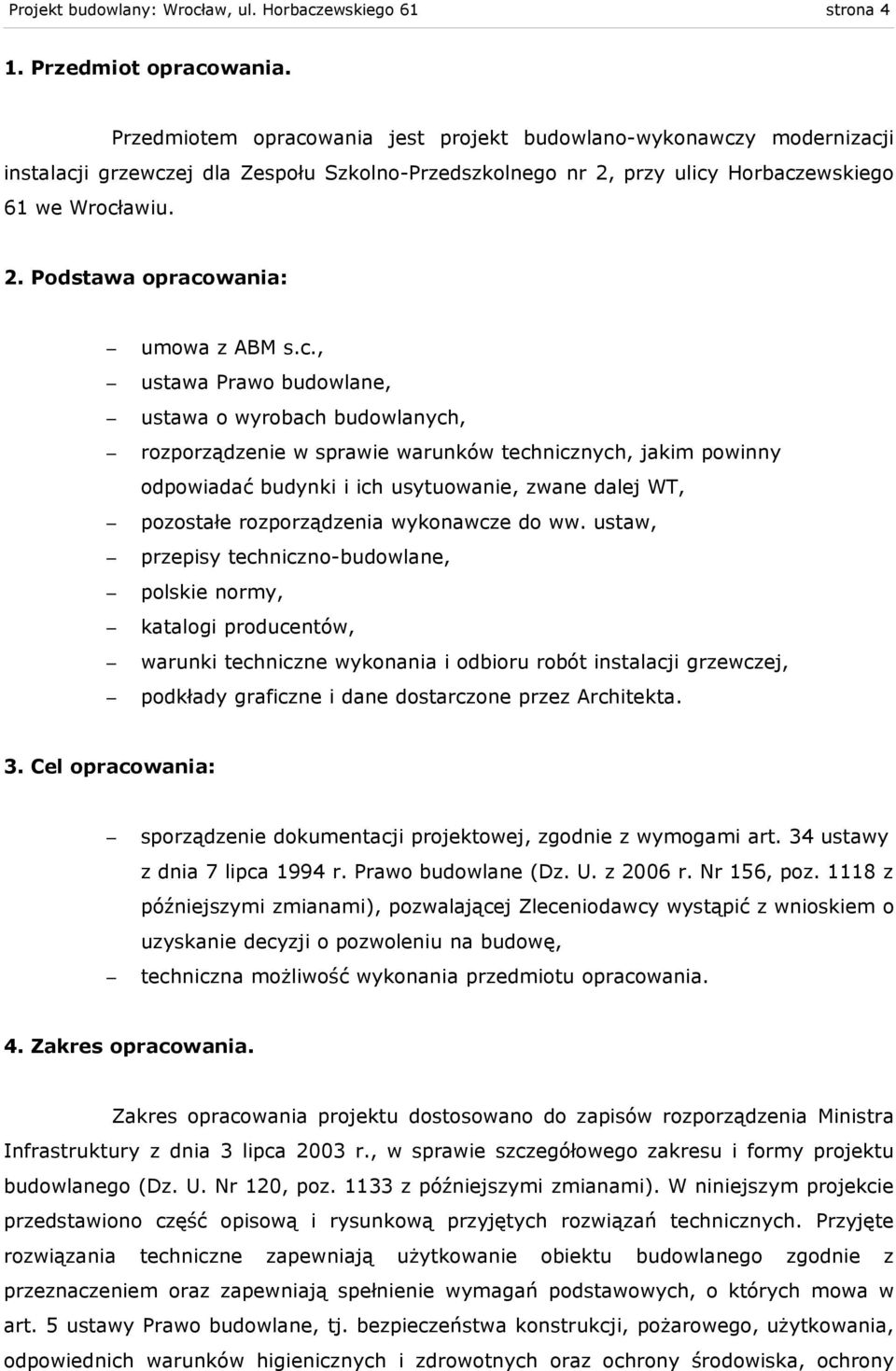

4 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 4 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlano-wykonawczy modernizacji instalacji grzewczej dla Zespołu Szkolno-Przedszkolnego nr 2, przy ulicy Horbaczewskiego 61 we Wrocławiu. 2. Podstawa opracowania: umowa z ABM s.c., ustawa Prawo budowlane, ustawa o wyrobach budowlanych, rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, zwane dalej WT, pozostałe rozporządzenia wykonawcze do ww. ustaw, przepisy techniczno-budowlane, polskie normy, katalogi producentów, warunki techniczne wykonania i odbioru robót instalacji grzewczej, podkłady graficzne i dane dostarczone przez Architekta. 3. Cel opracowania: sporządzenie dokumentacji projektowej, zgodnie z wymogami art. 34 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz z późniejszymi zmianami), pozwalającej Zleceniodawcy wystąpić z wnioskiem o uzyskanie decyzji o pozwoleniu na budowę, techniczna możliwość wykonania przedmiotu opracowania. 4. Zakres opracowania. Zakres opracowania projektu dostosowano do zapisów rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r., w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz z późniejszymi zmianami). W niniejszym projekcie przedstawiono część opisową i rysunkową przyjętych rozwiązań technicznych. Przyjęte rozwiązania techniczne zapewniają użytkowanie obiektu budowlanego zgodnie z przeznaczeniem oraz zapewniają spełnienie wymagań podstawowych, o których mowa w art. 5 ustawy Prawo budowlane, tj. bezpieczeństwa konstrukcji, pożarowego, użytkowania, odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, ochrony

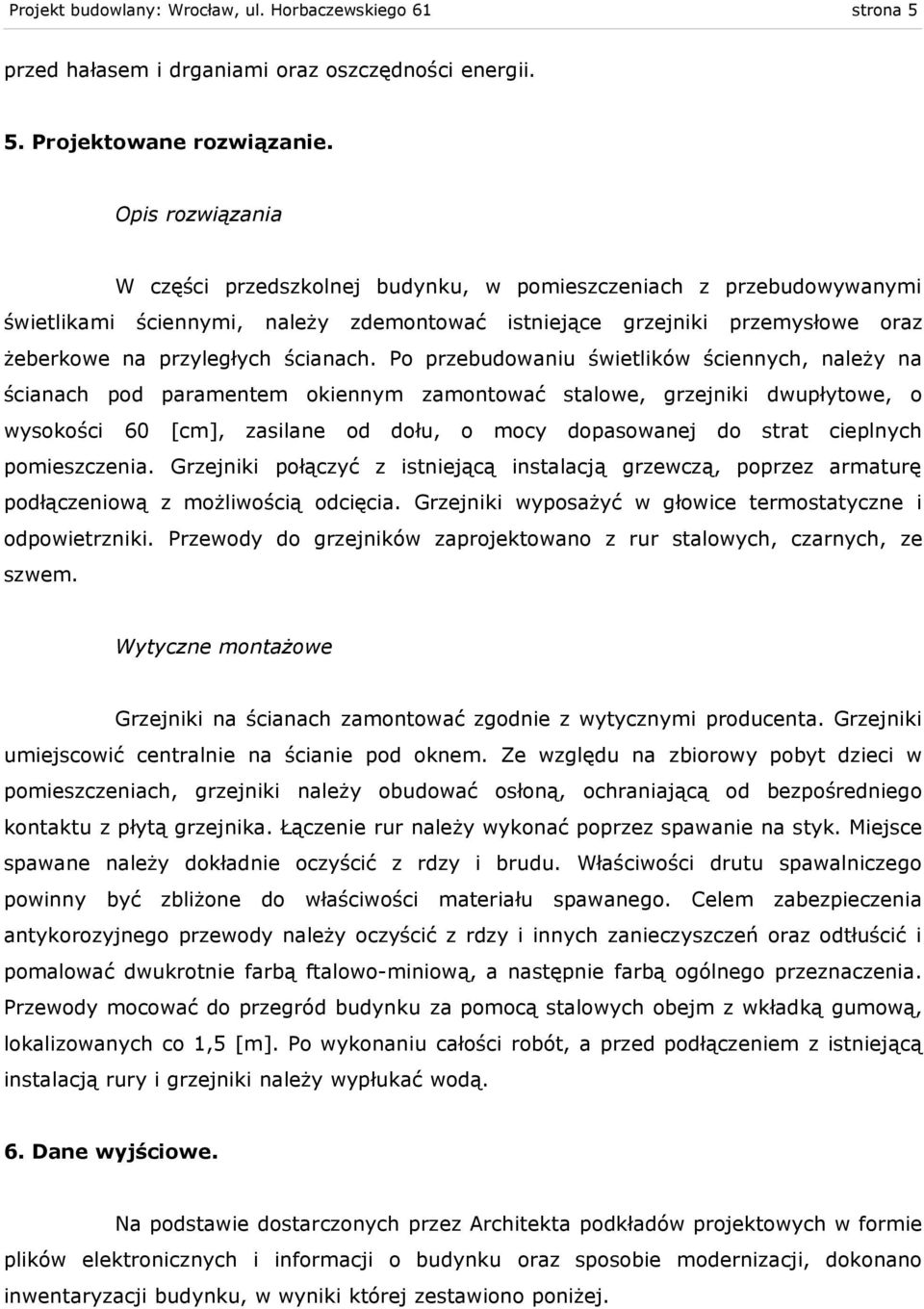

5 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 5 przed hałasem i drganiami oraz oszczędności energii. 5. Projektowane rozwiązanie. Opis rozwiązania W części przedszkolnej budynku, w pomieszczeniach z przebudowywanymi świetlikami ściennymi, należy zdemontować istniejące grzejniki przemysłowe oraz żeberkowe na przyległych ścianach. Po przebudowaniu świetlików ściennych, należy na ścianach pod paramentem okiennym zamontować stalowe, grzejniki dwupłytowe, o wysokości 60 [cm], zasilane od dołu, o mocy dopasowanej do strat cieplnych pomieszczenia. Grzejniki połączyć z istniejącą instalacją grzewczą, poprzez armaturę podłączeniową z możliwością odcięcia. Grzejniki wyposażyć w głowice termostatyczne i odpowietrzniki. Przewody do grzejników zaprojektowano z rur stalowych, czarnych, ze szwem. Wytyczne montażowe Grzejniki na ścianach zamontować zgodnie z wytycznymi producenta. Grzejniki umiejscowić centralnie na ścianie pod oknem. Ze względu na zbiorowy pobyt dzieci w pomieszczeniach, grzejniki należy obudować osłoną, ochraniającą od bezpośredniego kontaktu z płytą grzejnika. Łączenie rur należy wykonać poprzez spawanie na styk. Miejsce spawane należy dokładnie oczyścić z rdzy i brudu. Właściwości drutu spawalniczego powinny być zbliżone do właściwości materiału spawanego. Celem zabezpieczenia antykorozyjnego przewody należy oczyścić z rdzy i innych zanieczyszczeń oraz odtłuścić i pomalować dwukrotnie farbą ftalowo-miniową, a następnie farbą ogólnego przeznaczenia. Przewody mocować do przegród budynku za pomocą stalowych obejm z wkładką gumową, lokalizowanych co 1,5 [m]. Po wykonaniu całości robót, a przed podłączeniem z istniejącą instalacją rury i grzejniki należy wypłukać wodą. 6. Dane wyjściowe. Na podstawie dostarczonych przez Architekta podkładów projektowych w formie plików elektronicznych i informacji o budynku oraz sposobie modernizacji, dokonano inwentaryzacji budynku, w wyniki której zestawiono poniżej.

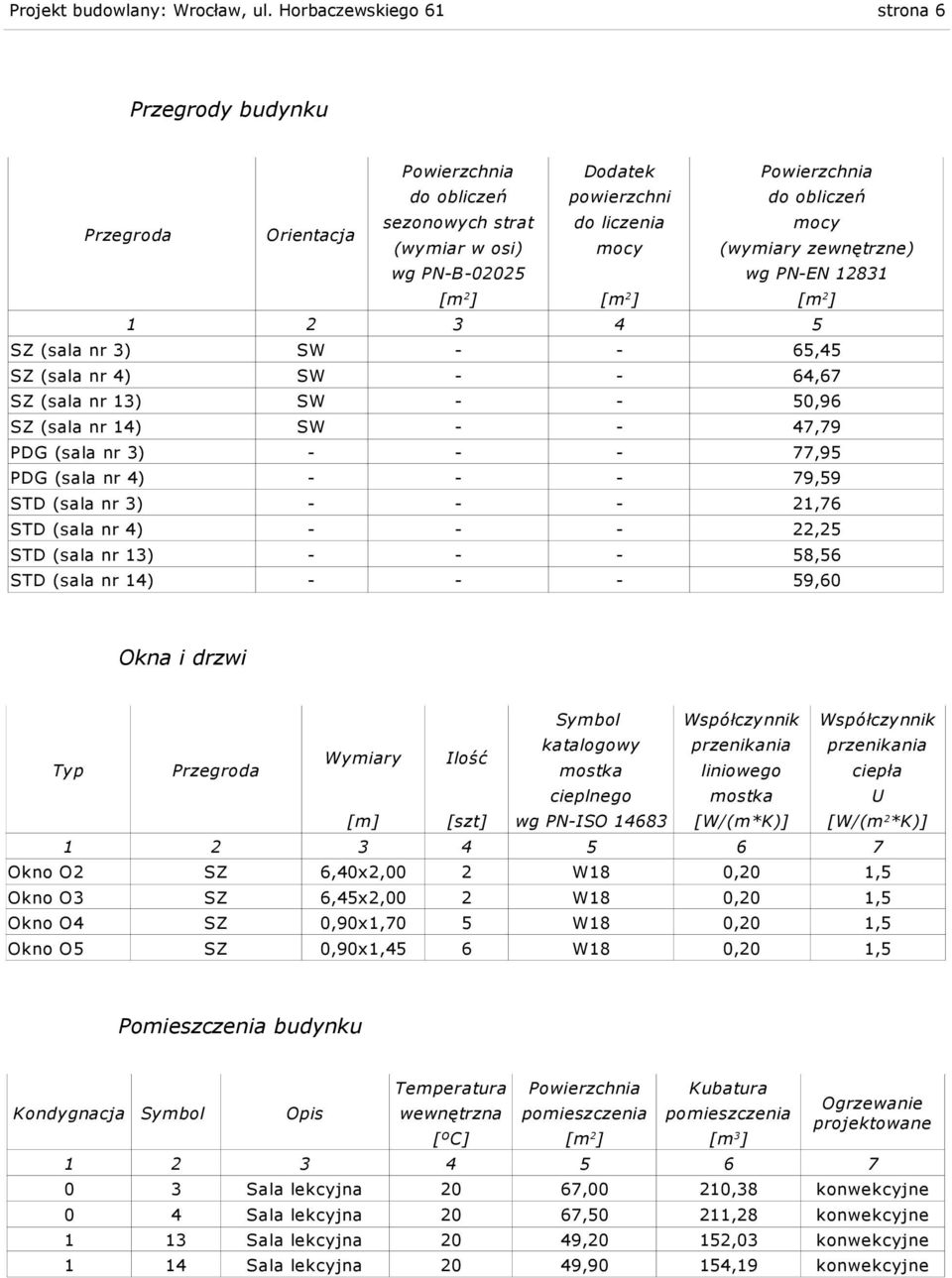

6 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 6 Przegrody budynku Powierzchnia Dodatek Powierzchnia do obliczeń powierzchni do obliczeń Przegroda Orientacja sezonowych strat do liczenia mocy (wymiar w osi) mocy (wymiary zewnętrzne) wg PN-B wg PN-EN [m 2 ] [m 2 ] [m 2 ] SZ (sala nr 3) SW ,45 SZ (sala nr 4) SW ,67 SZ (sala nr 13) SW ,96 SZ (sala nr 14) SW ,79 PDG (sala nr 3) ,95 PDG (sala nr 4) ,59 STD (sala nr 3) ,76 STD (sala nr 4) ,25 STD (sala nr 13) ,56 STD (sala nr 14) ,60 Okna i drzwi Symbol Współczynnik Współczynnik katalogowy przenikania przenikania Wymiary Ilość Typ Przegroda mostka liniowego ciepła cieplnego mostka U [m] [szt] wg PN-ISO [W/(m*K)] [W/(m 2 *K)] Okno O2 SZ 6,40x2,00 2 W18 0,20 1,5 Okno O3 SZ 6,45x2,00 2 W18 0,20 1,5 Okno O4 SZ 0,90x1,70 5 W18 0,20 1,5 Okno O5 SZ 0,90x1,45 6 W18 0,20 1,5 Pomieszczenia budynku Kondygnacja Symbol Opis Temperatura Powierzchnia Kubatura wewnętrzna pomieszczenia pomieszczenia [ºC] [m 2 ] [m 3 ] Ogrzewanie projektowane Sala lekcyjna 20 67,00 210,38 konwekcyjne 0 4 Sala lekcyjna 20 67,50 211,28 konwekcyjne 1 13 Sala lekcyjna 20 49,20 152,03 konwekcyjne 1 14 Sala lekcyjna 20 49,90 154,19 konwekcyjne

7 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 7 7. Kryteria doboru. Lokalizacja elementów w instalacji oraz szczegółowe wyniki obliczeń przedstawiono w części obliczeniowej i rysunkowej opracowania. Grzejniki dobrano w oparciu o następujące kryteria: temperatura czynnika grzewczego: 90/70 [ºC], temperatura zewnętrzna: - 18 [ºC], temperatura wewnętrzna: 20 [ºC], wysokości pod parapetem: 0,90 [m], obliczeniowe straty w pomieszczeniach, wg obliczeń OZC. 8. Zakres robót. Wykonanie instalacji grzewczej w części przedszkolnej budynku, w pomieszczeniach z przebudowanymi świetlikami ściennymi obejmie zakresem następujące roboty budowlano-montażowe: demontaż istniejących grzejników przemysłowych oraz żeberkowych na przyległych ścianach, montaż na ścianach pod paramentem okiennym stalowych grzejników dwupłytowych, o wysokości 60 [cm], zasilanych od dołu, montaż głowic termostatycznych, spawanie rur stalowych, czarnych, ze szwem, mocowanie rur do przegród budynku, wykonanie połączeń grzejników z istniejącą instalacją grzewczą, poprzez armaturę podłączeniową z możliwością odcięcia. 9. Warunki wykonania robót: wykonane roboty budowlane powinny spełniać wymagania obowiązujących norm i przepisów techniczno-budowlanymi, w szczególności wymagania rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami), do wykonania robót budowlanych należy używać odpowiedniego do tego celu

8 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona 8 sprzętu, narzędzi i przyrządów, przy wykonywaniu robót budowlanych należy przestrzegać rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401), podczas prac spawalniczych należy przestrzegać rozporządzenia Ministra Gospodarki z dnia 27 kwietnia 2000 r., w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40, poz. 470), przy wykonaniu robót budowlanych należy, zgodnie z ustawą z dnia 14 kwietnia 2004 r., o wyrobach budowlanych (Dz. U. Nr 92, poz. 881), stosować wyroby budowlane wprowadzone do obrotu i oznakowane znakiem CE lub znakiem budowlanym B, przed przystąpieniem do robót budowlanych należy ustanowić Kierownika budowy posiadającego uprawnienia budowlane wymaganej specjalności i członkostwo samorządu zawodowego, Kierownik budowy przez okres wykonywania robót budowlanych jest obowiązany przechowywać dokumenty stanowiące podstawę ich wykonania, a także oświadczenia dotyczące zastosowanych wyrobów budowlanych. 10. Badania odbiorcze. Ze względu na fakt, iż modernizacja instalacji grzewczej dotyczy tylko części przedszkolnej budynku, pomieszczeń z przebudowanymi świetlikami ściennymi, nie będzie możliwości przeprowadzenia badania szczelności całości wykonanej instalacji. Dlatego sposób wykonania odbioru należy ustalić indywidualnie z inspektorem nadzoru. Końcowy odbiór techniczny powinien potwierdzić przygotowanie instalacji do użytkowania. 11. Uwagi końcowe. Niniejszy projekt jest chroniony prawem autorskim i może być wykorzystany tylko zgodnie z zamówieniem. Udostępnienie osobom trzecim lub kopiowanie oraz wszelkie zamiany wymagają pisemnej zgody projektanta. W przypadku zaistnienia kolizji przewodów, sposób ich prowadzenia ustalić na budowie. Dopuszcza się zastosowanie innych materiałów instalacyjnych i urządzeń niż przedstawione w projekcie, pod warunkiem zachowania identycznych parametrach technicznych. Poniższe zestawienie materiałów służy do celów kosztorysowych i nie może być jedyną podstawą do zakupu materiałów przez Wykonawcę.

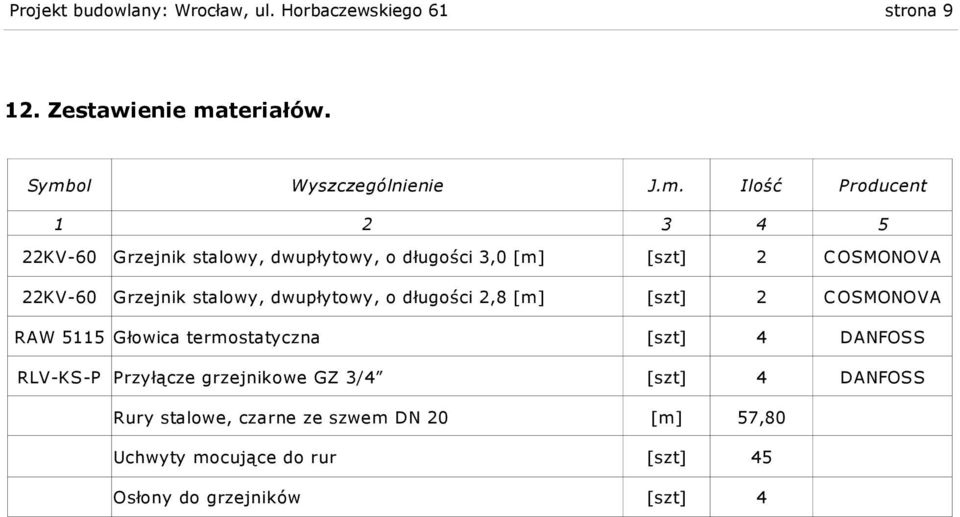

9 Projekt budowlany: Wrocław, ul. Horbaczewskiego 61 strona Zestawienie materiałów. Symbol Wyszczególnienie J.m. Ilość Producent KV-60 Grzejnik stalowy, dwupłytowy, o długości 3,0 [m] [szt] 2 C OSMONOVA 22KV-60 Grzejnik stalowy, dwupłytowy, o długości 2,8 [m] [szt] 2 C OSMONOVA RAW 5115 Głowica termostatyczna [szt] 4 DANFOSS RLV-KS-P Przyłącze grzejnikowe GZ 3/4 [szt] 4 DANFOSS Rury stalowe, czarne ze szwem DN 20 [m] 57,80 Uchwyty mocujące do rur [szt] 45 Osłony do grzejników [szt] 4

10 II. Obliczenia projektowe.

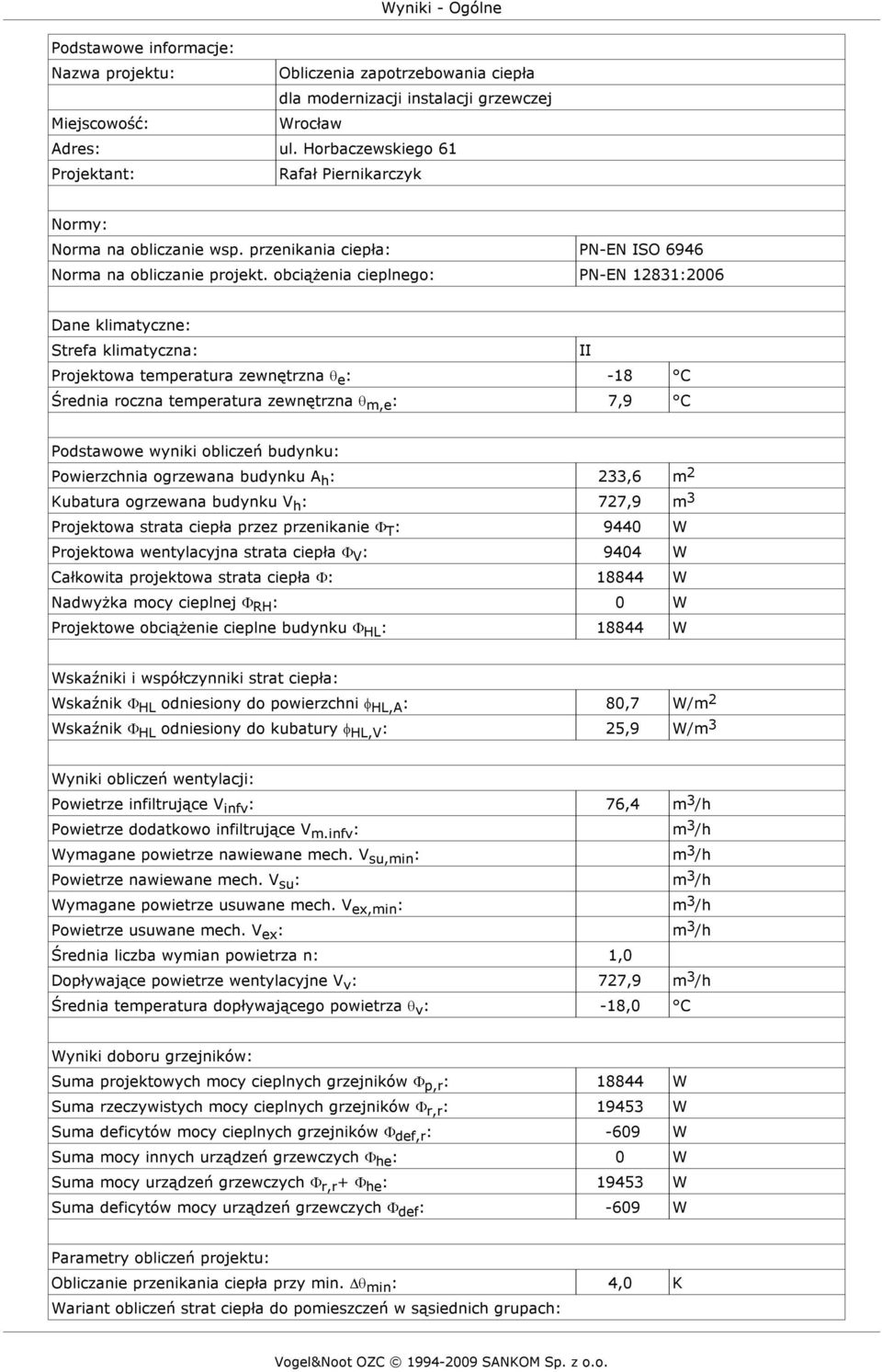

11 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Obliczenia zapotrzebowania ciepła dla modernizacji instalacji grzewczej Miejscowość: Wrocław Adres: ul. Horbaczewskiego 61 Projektant: Rafał Piernikarczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Dane klimatyczne: Strefa klimatyczna: II Projektowa temperatura zewnętrzna e : -18 C Średnia roczna temperatura zewnętrzna m,e : 7,9 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A h : 233,6 m 2 Kubatura ogrzewana budynku V h : 727,9 m 3 Projektowa strata ciepła przez przenikanie T : 9440 W Projektowa wentylacyjna strata ciepła V : 9404 W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A : 80,7 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V : 25,9 W/m 3 Wyniki obliczeń wentylacji: Powietrze infiltrujące V infv : 76,4 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 1,0 Dopływające powietrze wentylacyjne V v : 727,9 m 3 /h Średnia temperatura dopływającego powietrza v : -18,0 C Wyniki doboru grzejników: Suma projektowych mocy cieplnych grzejników p,r : W Suma rzeczywistych mocy cieplnych grzejników r,r : W Suma deficytów mocy cieplnych grzejników def,r : -609 W Suma mocy innych urządzeń grzewczych he : 0 W Suma mocy urządzeń grzewczych r,r + he : W Suma deficytów mocy urządzeń grzewczych def : -609 W Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Vogel&Noot OZC SANKOM Sp. z o.o.

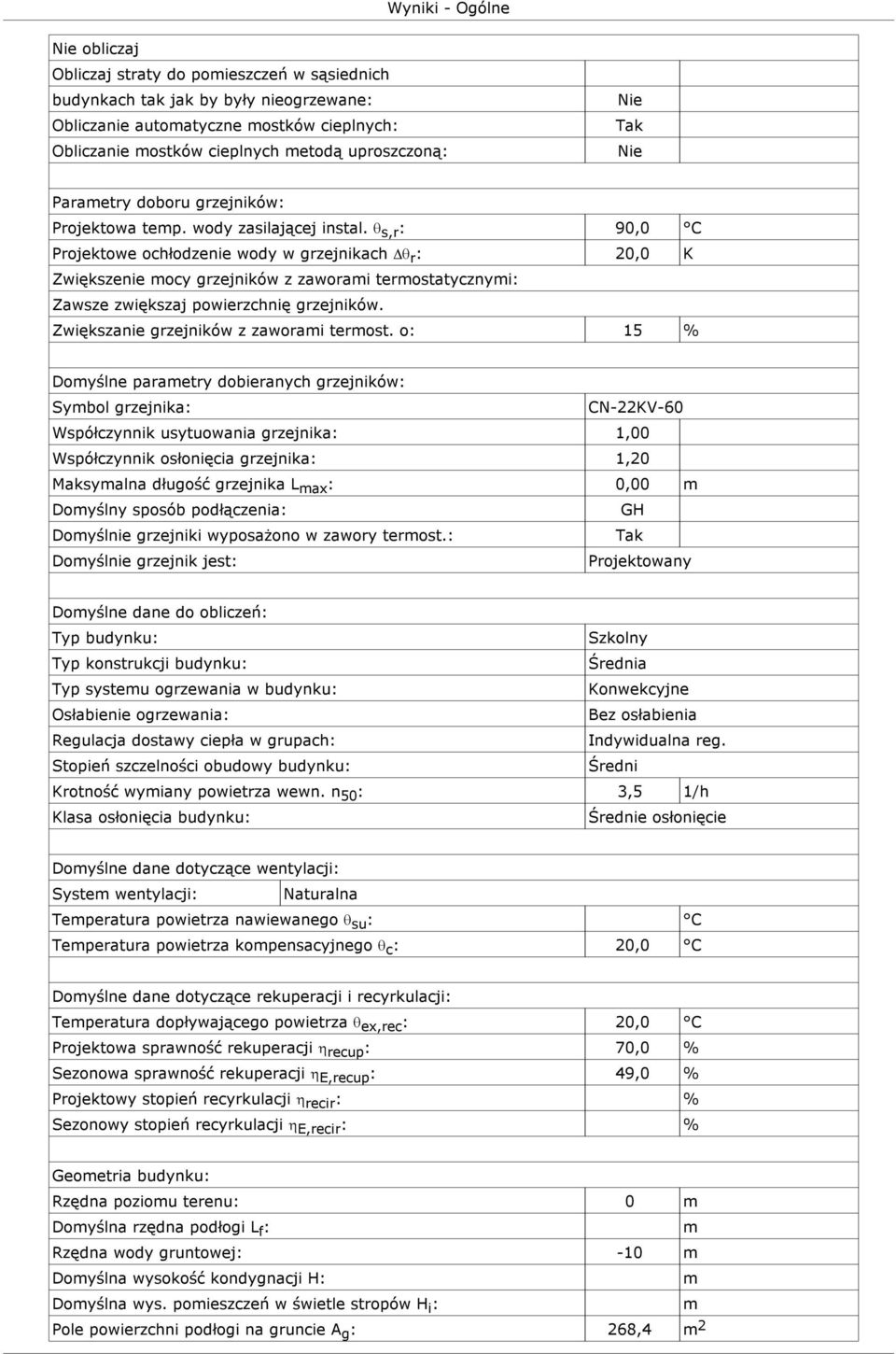

12 Wyniki - Ogólne Nie obliczaj Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metodą uproszczoną: Nie Tak Nie Parametry doboru grzejników: Projektowa temp. wody zasilającej instal. s,r : 90,0 C Projektowe ochłodzenie wody w grzejnikach r : 20,0 K Zwiększenie mocy grzejników z zaworami termostatycznymi: Zawsze zwiększaj powierzchnię grzejników. Zwiększanie grzejników z zaworami termost. o: 15 % Domyślne parametry dobieranych grzejników: Symbol grzejnika: CN-22KV-60 Współczynnik usytuowania grzejnika: 1,00 Współczynnik osłonięcia grzejnika: 1,20 Maksymalna długość grzejnika L max : 0,00 m Domyślny sposób podłączenia: GH Domyślnie grzejniki wyposażono w zawory termost.: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Szkolny Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego su : C Temperatura powietrza kompensacyjnego c : 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza ex,rec : 20,0 C Projektowa sprawność rekuperacji recup : 70,0 % Sezonowa sprawność rekuperacji E,recup : 49,0 % Projektowy stopień recyrkulacji recir : % Sezonowy stopień recyrkulacji E,recir : % Geometria budynku: Rzędna poziomu terenu: 0 m Domyślna rzędna podłogi L f : m Rzędna wody gruntowej: -10 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów H i : m Pole powierzchni podłogi na gruncie A g : 268,4 m 2

13 Wyniki - Ogólne Obwód podłogi na gruncie w świetle ścian zewn. P g : 81,97 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: Liczba pomieszczeń: 4

14 Wyniki - Zestawienie przegród Symbol Rodzaj d R U m m 2 K/W W/m 2 K OK 1 Okno (świetlik) zewnętrzne 1,500 OK 2 Okno (świetlik) zewnętrzne 1,500 OK 3 Okno (świetlik) zewnętrzne 1,500 OK 4 Okno (świetlik) zewnętrzne 1,500 OK 5 Okno (świetlik) zewnętrzne 1,500 PDG Podłoga na gruncie 0,705 3,644 0,274 STD Stropodach wentylowany 0,730 1,916 0,522 SZ Ściana zewnętrzna 0,490 4,456 0,224

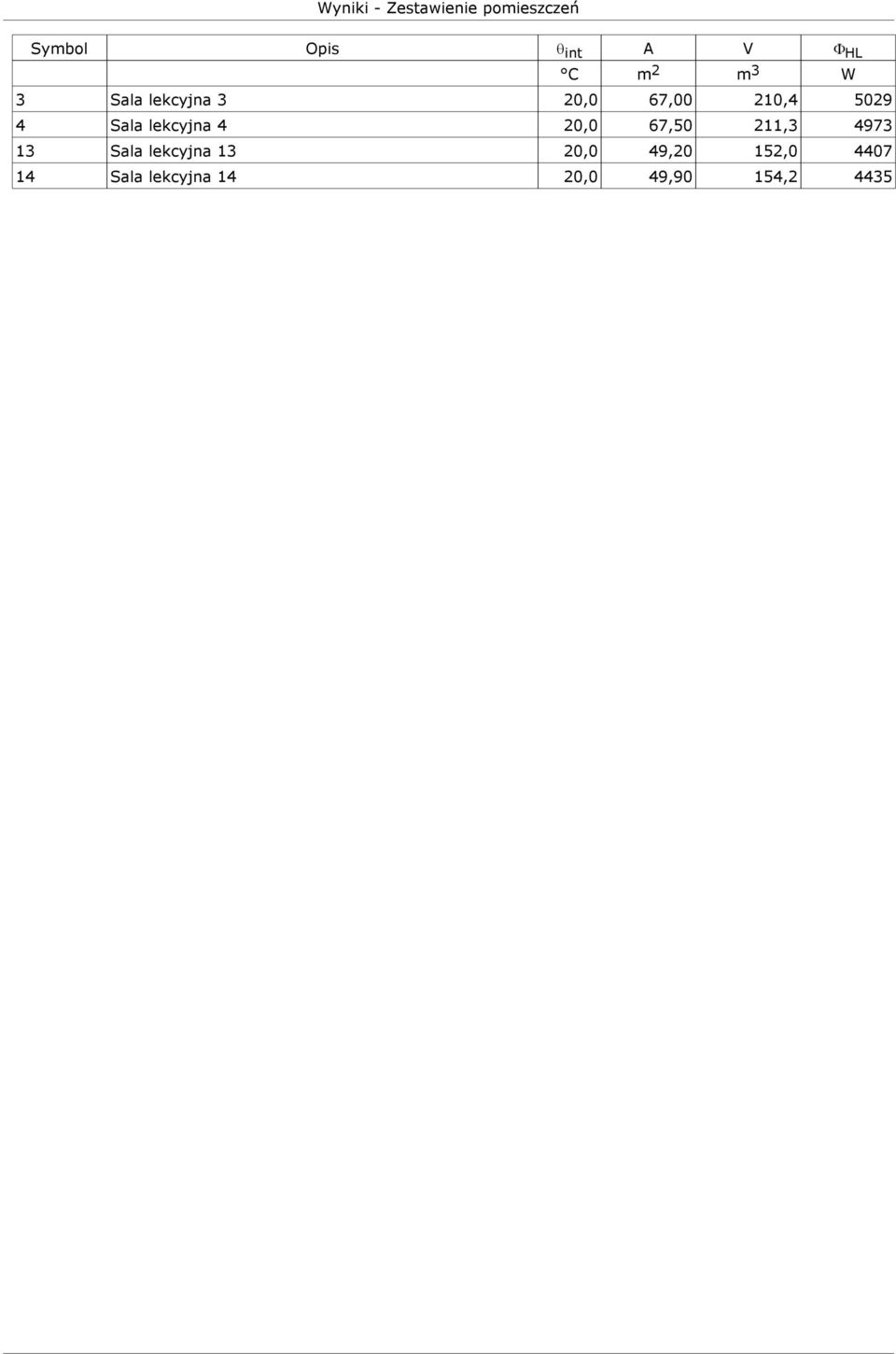

15 Wyniki - Zestawienie pomieszczeń Symbol Opis int A V HL C m 2 m 3 W 3 Sala lekcyjna 3 20,0 67,00 210, Sala lekcyjna 4 20,0 67,50 211, Sala lekcyjna 13 20,0 49,20 152, Sala lekcyjna 14 20,0 49,90 154,2 4435

16 Wyniki - Grzejniki Pom. Opis pomieszczenia Symbol L r,r m W 3 Sala lekcyjna 3 CN-22KV-60 3, Sala lekcyjna 4 CN-22KV-60 3, Sala lekcyjna 13 CN-22KV-60 2, Sala lekcyjna 14 CN-22KV-60 2,

17 III. Załączniki projektu.

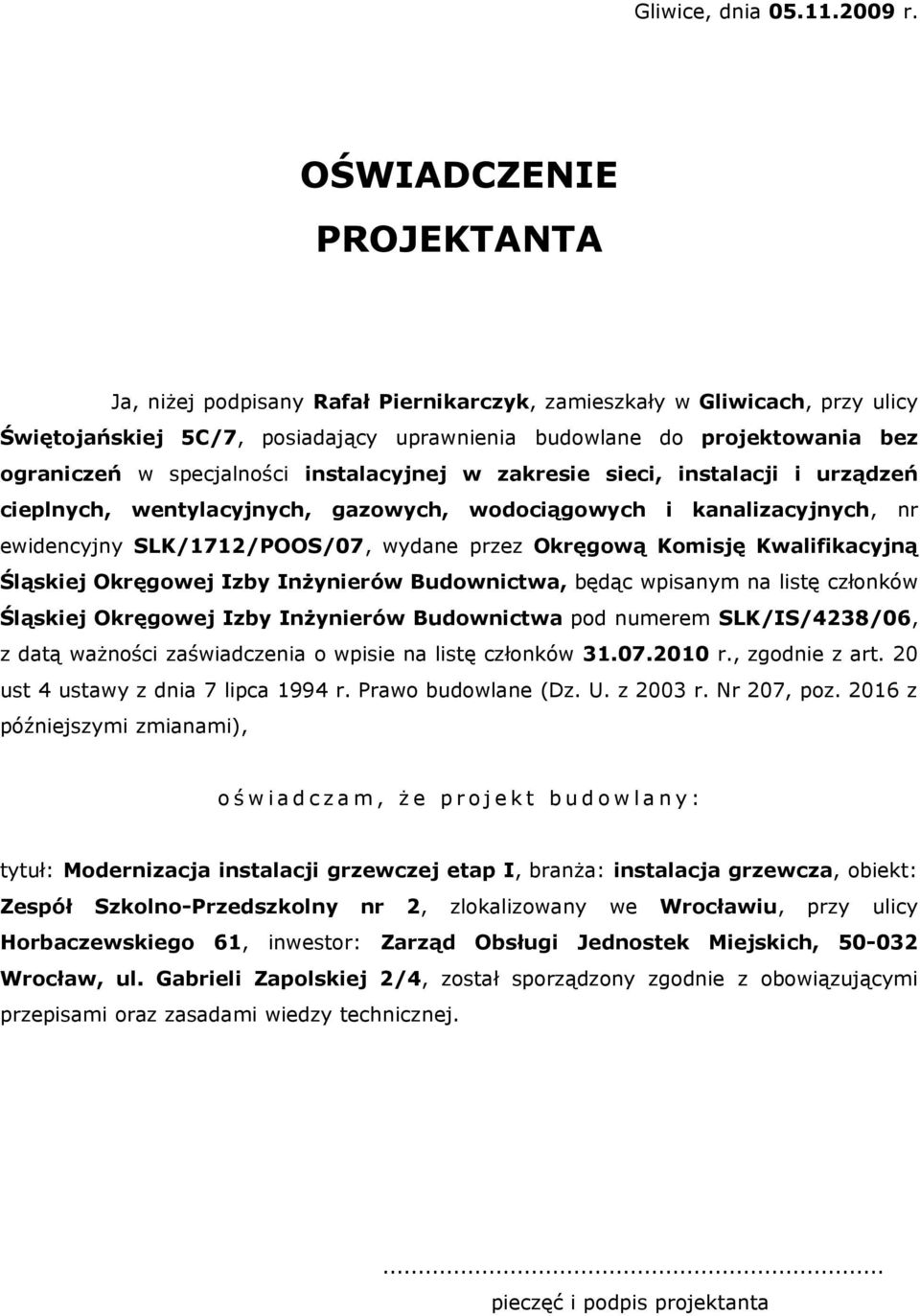

18 Gliwice, dnia r. OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany Rafał Piernikarczyk, zamieszkały w Gliwicach, przy ulicy Świętojańskiej 5C/7, posiadający uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych, nr ewidencyjny SLK/1712/POOS/07, wydane przez Okręgową Komisję Kwalifikacyjną Śląskiej Okręgowej Izby Inżynierów Budownictwa, będąc wpisanym na listę członków Śląskiej Okręgowej Izby Inżynierów Budownictwa pod numerem SLK/IS/4238/06, z datą ważności zaświadczenia o wpisie na listę członków r., zgodnie z art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami), o ś w i a d c z a m, ż e p r o j e k t b u d o w l a n y : tytuł: Modernizacja instalacji grzewczej etap I, branża: instalacja grzewcza, obiekt: Zespół Szkolno-Przedszkolny nr 2, zlokalizowany we Wrocławiu, przy ulicy Horbaczewskiego 61, inwestor: Zarząd Obsługi Jednostek Miejskich, Wrocław, ul. Gabrieli Zapolskiej 2/4, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... pieczęć i podpis projektanta

19

20

21 IV. Rysunki budowlane.

22

23

24
