2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU

Transkrypt

1

2

3 Str. nr 3/26 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne 1. Konstrukcja / technologia budynku szkielet i stropy żelbetowe, ściany z cegły ceramicznej pełnej 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia netto budynku [m 2 ] Powierzchnia użytkowa części mieszkalnej [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz oraz innych n.d. pomieszczeń niemieszkalnych budynku, [m 2 ] 7. Liczba mieszkań n.d. 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralne - węzeł ciepłowniczy 10. Rodzaj systemu ogrzewania budynku centralne - węzeł ciepłowniczy 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek internat 2. Współczynniki przenikania ciepła [W/(m 2 K] Przed Po 1 Drzwi zewnętrzne 3,00 2,00 2 Okno zewnętrzne 3,20 1,30 3 Podłoga w piwnicy 0,40 0,40 4 Stropodach wentylowany 0,80 0,22 5 Ściana zewnętrzna 1,15 1,15 6 Ściana zewnętrzna przy gruncie 0,63 0,21 3. Sprawności składowe systemu ogrzewania 1. Sprawność wytwarzania Sprawność przesyłania 0,9 0,96 3. Sprawność regulacji i wykorzystania 0,85 0,98 4. Akumulacji Uwzględnienie przerwy na ogrzewanie w okresie tygodnia Uwzględnienie przerw na ogrzewanie w ciągu doby Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna-kanały wywiewne 3. Strumień powietrza wentylacyjnego, [m 3 /h], Liczba wymian [1/h] 0,9 0,5 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego, [kw], 208,7 128,8 2. Obliczeniowa moc cieplna na przygotowanie cwu, [kw], 19,1 17,4 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 4. Roczne obliczeniowe zużycie energii do ogrzewania budynku ( z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] okna-kanały wywiewne Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu, [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 619 (budynek nie użytkowany od kilku lat, częściowo ogrzewany) -

4 Str. nr 4/26 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku 57,9 33,7 (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z 75,7 35,9 uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z 307,2 145,7 uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Cena za 1 GJ na ogrzewanie [zł] 34,35 34,35 2. Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 7 266, ,51 3. Opłata za podgrzanie 1 m 3 wody użytkowej [zł] Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] 7 266, ,51 5. Opłata za ogrzanie 1 m 2 pow. użytkowej [zł] Opłata abonamentowa [zł] 0,00 0,00 Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu, [zł] Zmniejszenie zapotrzebowania na energię, [%] 51,59 Planowane koszty całkowite, [zł] Premia termomodernizacyjna, [zł] Roczna oszczędność kosztów energii, [zł/rok]

5 Str. nr 5/26 3. PODSTAWA OPRACOWANIA 3.1. Cel i zakres opracowania Audyt energetyczny budynku mieszkalnego wielorodzinnego przy ul. Waldorffa 37 w Warszawie, ma na celu wybór optymalnego wariantu termomodernizacji budynku. Audyt rozważa opłacalność modernizacji instalacji grzewczych, a także ocieplenia przegród budynku takich jak ściany zewnętrzne i stropodach oraz wymiany okien. Budynek znajduje się pod opieką konserwatora zabytków i zgodnie z otrzymanymi od niego wytycznymi, elewacyjne ściany zewnętrzne nie mogą być ocieplane. Ponadto audyt pozwoli na określenie szczytowej mocy cieplnej odpowiadającej nowemu, zmniejszonemu zapotrzebowaniu energii w obiekcie po wykonaniu zabiegów termo modernizacyjnych. Praktycznym efektem audytu będzie wykonanie inwestycji termo-oszczędnej, która przyniesie znaczące oszczędności w zużyciu ciepła przez budynek oraz zmniejszenie opłat za ciepło Materiały wykorzystane w opracowaniu 1. Polska Norma PN-EN-ISO 6946:2002 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". 2. Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego" 3. Polska Norma PN-B-03430:1983 "Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania." 4. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia 5. Ustawa z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów Dz.U nr 223 poz Ustawa z dnia 5 marca 2010 r. o zmianie ustawy o wspieraniu termomodernizacji i remontów Dz.U nr 76 poz Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r w sprawie szczegółowego zakresu i formy audytu energetycznego - Dz.U. 43/09, poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75, poz. 690 z późn. zmianami 9. Program komputerowy "AUDYTOR OZC w. 4.8 Pro" do obliczania sezonowego zapotrzebowania ciepła do ogrzewania budynków. 10. Wizja lokalna w budynku przeprowadzona we wrześniu 2013 r. 11. Inwentaryzacja budynku 3.3. Informacja o możliwościach finansowych inwestora Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego: zł. Kwota kredytu możliwego do zaciągnięcia przez inwestora: zł.

6 Str. nr 6/26 4. OPIS BUDYNKU 4.1. Dane ogólne Przeznaczenie Budynek mieszkalny - internat Adres: Warszawa, ul. Waldorffa 37 Wojskowa Agencja Mieszkaniowa Ul. Chałubińskiego 3A Właściciel: WARSZAWA Rok budowy lata 50. XX w. szkielet i stropy żelbetowe, ściany z cegły Technologia ceramicznej pełnej Powierzchnia zabudowy 895m2 Powierzchnia netto budynku 2 098m2 Kubatura ogrzewana budynku 8 519m3 Kubatura pomieszczeń ogrzewanych 6 389m3 Współczynnik kształtu A/V 0,40m2/m3 Wysokość kondygnacji w świetle 3,0-3,5m Liczba użytkowników 100os.

7 Str. nr 7/ Uproszczona dokumentacja techniczna Rzut poziomy 23,1 m 49,2 m 14,80 m 19,6 m 14,8 m 11,9 m N

8 Str. nr 8/26 Przekrój poprzeczny Stropodach wentylowany + 7,02 Piętro + 3,53 Parter + 0,01-1,40 Piwnica - 3,02

9 Str. nr 9/ Opis konstrukcji i przeznaczenie budynku Budynek mieszkalny zamieszkania zbiorowego z przeznaczeniem na internat, wolnostojący, jednopiętrowy, całkowicie podpiwniczony, kryty stropodachem wentylowanym. Budynek znajduje się w III strefie klimatycznej. W rzucie budynek jest w kształcie litery C o wymiarach zewnętrznych 49,2 x 23,1 m. W budynku są cztery klatki schodowe. Budynek wykonany jest jako szkieletowy, z wypełnieniem cegłą ceramiczną, licowany cegłą białą. Na parterze i na piętrze budynku znajdują się pokoje mieszkalne z łazienkami. Na parterze ponadto znajduje się recepcja, stołówka i pomieszczenia administracyjne. W ogrzewanych piwnicach zlokalizowano pomieszczenia gospodarcze i usługowe, węzeł ciepłowniczy i pomieszczenia nieczynnej kotłowni węglowej. Budynek od kilku lat nie jest użytkowany Stolarka okienna i drzwiowa Stolarka okienna w lokalach mieszkalnych składa się z okien w ramach drewnianych szklonych podwójnie typu szwedzkiego. Okna są w złym stanie technicznym. Drzwi zewnętrzne są drewniane w złym stanie technicznym Źródło ciepła Budynek zasilany jest węzła ciepłowniczego. Węzeł ciepłowniczy pracuje tylko na potrzeby instalacji grzejnikowej. Moduł ciepłej wody użytkowej i moduł nagrzewnic powietrza jest odcięty na stałe. W węźle znajduje się regulacyjna automatyka pogodowa, licznik ciepła, urządzenia zabezpieczające. W węźle do celów c.o. są dwa wymienniki ciepła JAD X i dwie pompy obiegowe LFP typ 66 PJM R230 (rok produkcji 1992). Ponadto w węźle znajdują się manometry, termometry i zawory odcinające. Urządzenia w węźle są w złym stanie technicznym. Ciepło do budynku dostarcza DALKIA Warszawa S.A. - rozliczenie według taryfy A3B1C Instalacja centralnego ogrzewania Instalacja grzewcza centralnego ogrzewania jest instalacją dwururową z rozdziałem dolnym, systemu zamkniętego. Poziomy prowadzone są nad podłogą w piwnicy. Grzejniki żeliwne. Zawory przy grzejnikach bez możliwości regulacji strumienia ciepła. Poziomy i piony bez izolacji cieplnej. Całość instalacji c.o. jest w złym stanie technicznym Instalacja ciepłej wody użytkowej Instalacja c.w.u. z cyrkulacją, zasobniki c.w.u. w węźle ciepłowniczym. Poziomy i piony bez izolacji termicznej. Od kilku lat instalacja c.w.u. nie działa Wentylacja W budynku jest wentylacja naturalna. Nawiew odbywa się przez nieszczelności w stolarce okiennej. Wywiew - przez kanały wywiewne w łazienkach i pomieszczeniach usługowych.

10 Str. nr 10/ Zapotrzebowanie mocy i ciepła na potrzeby ogrzewania budynku Tabela 4.1. Zapotrzebowanie mocy i ciepła na ogrzanie budynku Opis Moc Zapotrzebowanie - [MW] [GJ/a] Instalacja grzewcza W wyniku strat przez przegrody zewnętrzne i na wentylację *) 0, * ) Wynik z programu Audytor OZC 4.8Pro Tabela 4.2. Charakterystyka instalacji grzewczej Obliczeniowe zapotrzebowanie na moc cieplną na cele ogrzewania [MW] 0,2087 Sezonowe zapotrzebowanie na ciepło na potrzeby ogrzewania w [GJ/a] ciągu roku bez uwzględnienia sprawności systemu Ogólna sprawność systemu ogrzewania η *) - 0,77 Osłabienie dobowe - 1,00 Osłabienie tygodniowe - 1,00 Sezonowe zapotrzebowanie na ciepło na potrzeby c.o. z [GJ/a] uwzględnieniem sprawności systemu i przerwami w ogrzewaniu * ) Składowe sprawności systemu ogrzewania opisano w punkcie Roczny koszt ogrzewania budynku Tabela 4.3. Roczny koszt ogrzewania budynku [zł/gj] 34,35 [zł/mw/mc] 7 547,37 A b0 [zł/mc] 0,00 Obliczeniowe zapotrzebowanie na moc cieplną na cele c.o. [MW] 0,2087 Sezonowe zapotrzebowanie na ciepło na potrzeby c.o. z *) O z **) O m [GJ/a] uwzględnieniem sprawności systemu i przerwami w ogrzewaniu Roczna opłata zmienna [zł/a] Roczna opłata stała [zł/a] Roczna opłata abonamentowa [zł/a] 0 Roczny koszt ogrzewania w sezonie standardowym [zł/a] * ) - opłata zmienna związana z dystrybucją i przesyłem jednostki energii ** ) - stała opłata miesięczna związana z dystrybucją i przesyłem energii

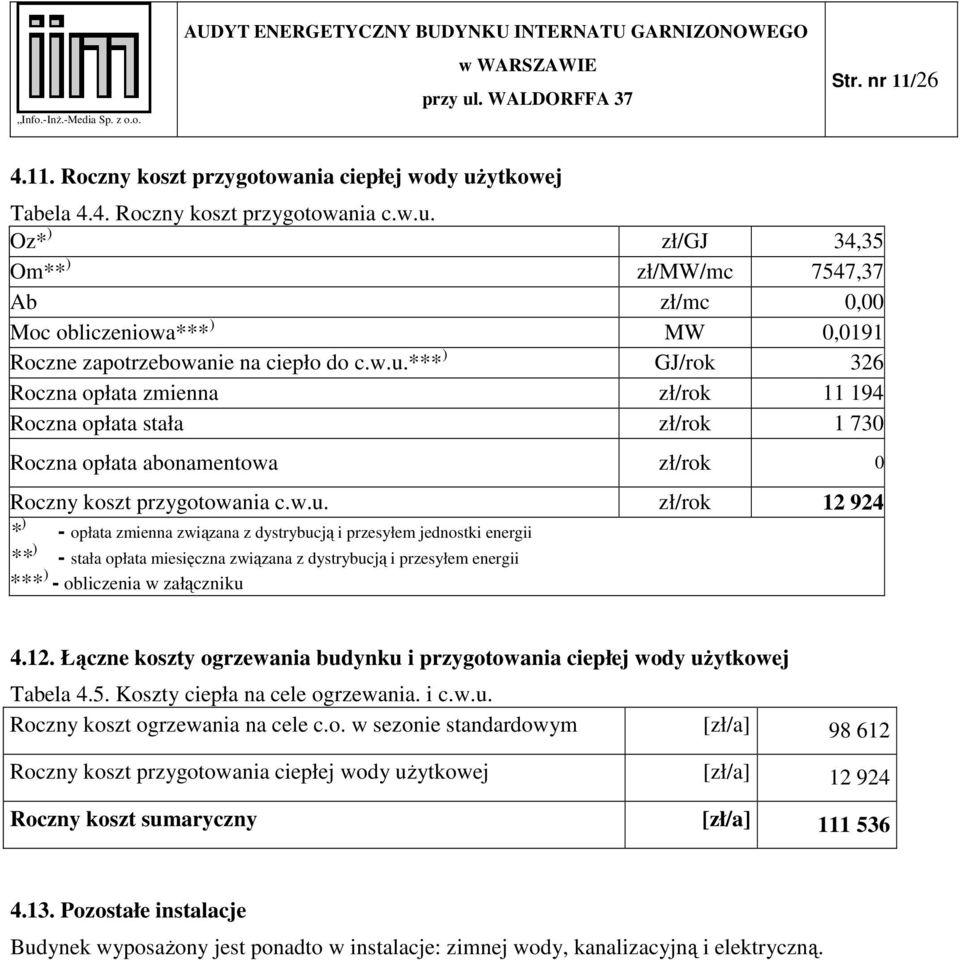

11 Str. nr 11/ Roczny koszt przygotowania ciepłej wody użytkowej Tabela 4.4. Roczny koszt przygotowania c.w.u. Oz* ) zł/gj 34,35 Om** ) zł/mw/mc 7547,37 Ab zł/mc 0,00 Moc obliczeniowa*** ) MW 0,0191 Roczne zapotrzebowanie na ciepło do c.w.u.*** ) GJ/rok 326 Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczna opłata abonamentowa zł/rok 0 Roczny koszt przygotowania c.w.u. zł/rok * ) - opłata zmienna związana z dystrybucją i przesyłem jednostki energii ** ) - stała opłata miesięczna związana z dystrybucją i przesyłem energii *** ) - obliczenia w załączniku Łączne koszty ogrzewania budynku i przygotowania ciepłej wody użytkowej Tabela 4.5. Koszty ciepła na cele ogrzewania. i c.w.u. Roczny koszt ogrzewania na cele c.o. w sezonie standardowym [zł/a] Roczny koszt przygotowania ciepłej wody użytkowej [zł/a] Roczny koszt sumaryczny [zł/a] Pozostałe instalacje Budynek wyposażony jest ponadto w instalacje: zimnej wody, kanalizacyjną i elektryczną.

12 Str. nr 12/26 5. OCENA STANU TECHNICZNEGO BUDYNKU WRAZ Z PROPONOWANYMI ROZWIĄZANIAMI TERMOMODERNIZACYJNYMI 5.1. Przegrody zewnętrzne Tabela 5.1. Charakterystyka cieplna przegród zewnętrznych - stan istniejący i wartości wymagane Wielkości obecne U 0 *) Wartości wymagane Przegroda U 1 [W/(m 2 K)] [W/(m 2 K)] Podłoga w piwnicy 0,40 - Stropodach wentylowany 0,80 0,222 Ściana zewnętrzna przy gruncie 0,63 0,25 Ściana zewnętrzna 1,15 0,25 *) Współczynnik U o bez dodatku na mostki termiczne Z tabeli 5.1 wynika, że współczynniki przenikania ciepła U dla ścian zewnętrznych i stropodachu są znacznie wyższe, od wartości wymaganych. Proponowane rozwiązania energooszczędne W celu poprawy izolacyjności obiektu, ściany zewnętrzne i stropodach należy ocieplić. Ścian zewnętrznych elewacyjnych nie ociepla się (wytyczne konserwatora zabytków). Współczynniki przenikania ciepła dla przegród są znacznie wyższe od obecnie obowiązujących. W audycie zaproponowano: A. ocieplenie ścian zewnętrznych przy gruncie styropianem λ = 0,038 W/mK o grubości 10 cm; B. ocieplenie stropodachu wełną mineralną λ = 0,052 W/mK o grubości 22 cm; UWAGA: istniejącą izolację w stropie nad piętrem (deski/trociny/deski) należy usunąć. Przyjęte grubości izolacji termicznej spełniają warunek na minimalny opór cieplny przegrody (R min = 4,0 m 2 K/W dla ścian zewnętrznych i R min = 4,5 m 2 K/W dla stropodachów i dachów) wg Rozporządzenia Ministra Infrastruktury w sprawie szczegółowego zakresu i formy audytu energetycznego. Nie przewiduje się ocieplenia podłogi w piwnicy Okna i drzwi Tabela 5.2. Charakterystyka cieplna okien i drzwi - stan istniejący Wartości istniejące Wartości wymagane Przegroda U 0 U 0 [W/m 2 K] [W/m 2 K] Drzwi zewnętrzne 3,00 - Okno zewnętrzne 3,20 < 1,9

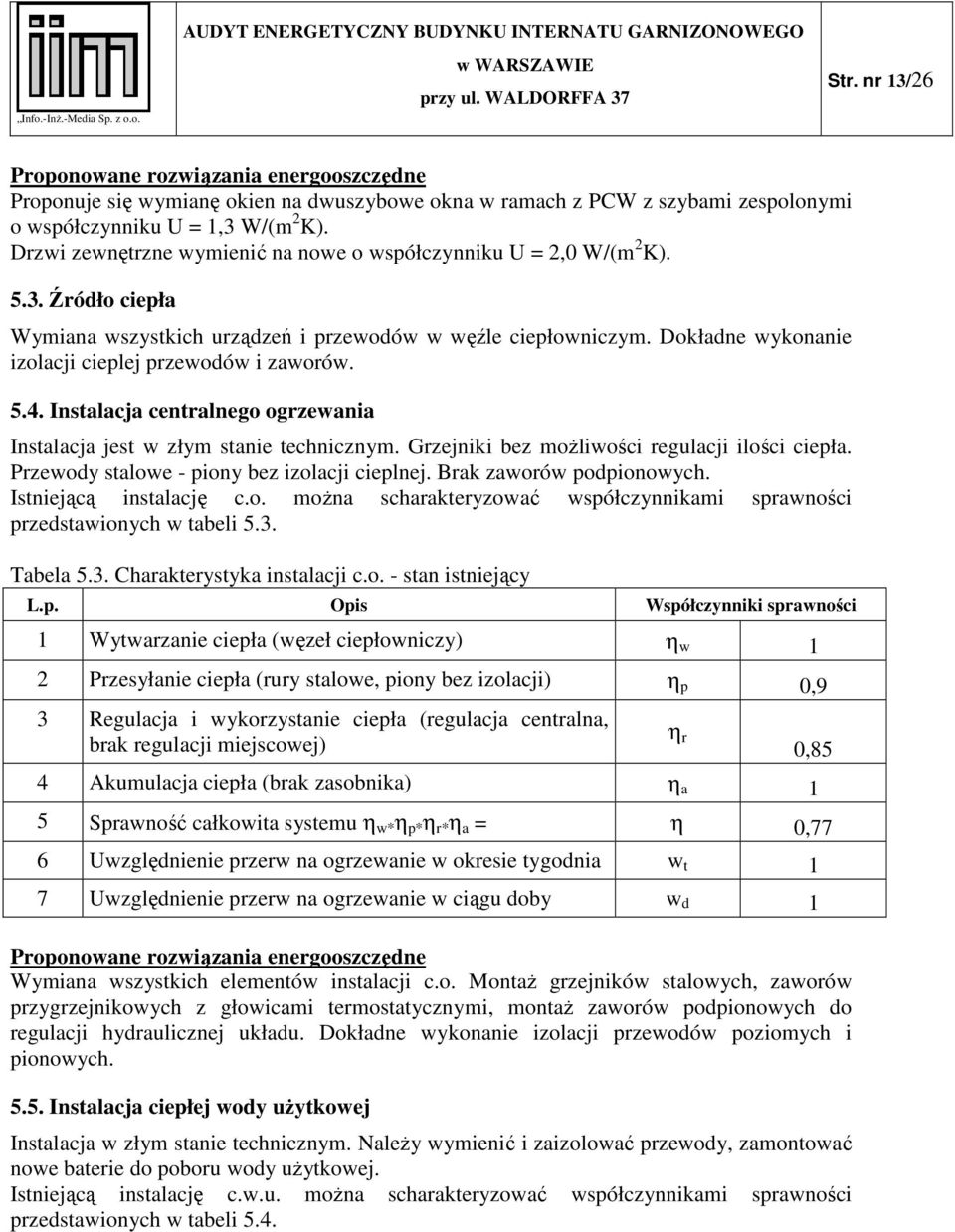

13 Str. nr 13/26 Proponowane rozwiązania energooszczędne Proponuje się wymianę okien na dwuszybowe okna w ramach z PCW z szybami zespolonymi o współczynniku U = 1,3 W/(m 2 K). Drzwi zewnętrzne wymienić na nowe o współczynniku U = 2,0 W/(m 2 K) Źródło ciepła Wymiana wszystkich urządzeń i przewodów w węźle ciepłowniczym. Dokładne wykonanie izolacji cieplej przewodów i zaworów Instalacja centralnego ogrzewania Instalacja jest w złym stanie technicznym. Grzejniki bez możliwości regulacji ilości ciepła. Przewody stalowe - piony bez izolacji cieplnej. Brak zaworów podpionowych. Istniejącą instalację c.o. można scharakteryzować współczynnikami sprawności przedstawionych w tabeli 5.3. Tabela 5.3. Charakterystyka instalacji c.o. - stan istniejący L.p. Opis Współczynniki sprawności 1 Wytwarzanie ciepła (węzeł ciepłowniczy) η w 1 2 Przesyłanie ciepła (rury stalowe, piony bez izolacji) η p 0,9 3 Regulacja i wykorzystanie ciepła (regulacja centralna, brak regulacji miejscowej) η r 0,85 4 Akumulacja ciepła (brak zasobnika) η a 1 5 Sprawność całkowita systemu η w* η p* η r* η a = η 0,77 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1 Proponowane rozwiązania energooszczędne Wymiana wszystkich elementów instalacji c.o. Montaż grzejników stalowych, zaworów przygrzejnikowych z głowicami termostatycznymi, montaż zaworów podpionowych do regulacji hydraulicznej układu. Dokładne wykonanie izolacji przewodów poziomych i pionowych Instalacja ciepłej wody użytkowej Instalacja w złym stanie technicznym. Należy wymienić i zaizolować przewody, zamontować nowe baterie do poboru wody użytkowej. Istniejącą instalację c.w.u. można scharakteryzować współczynnikami sprawności przedstawionych w tabeli 5.4.

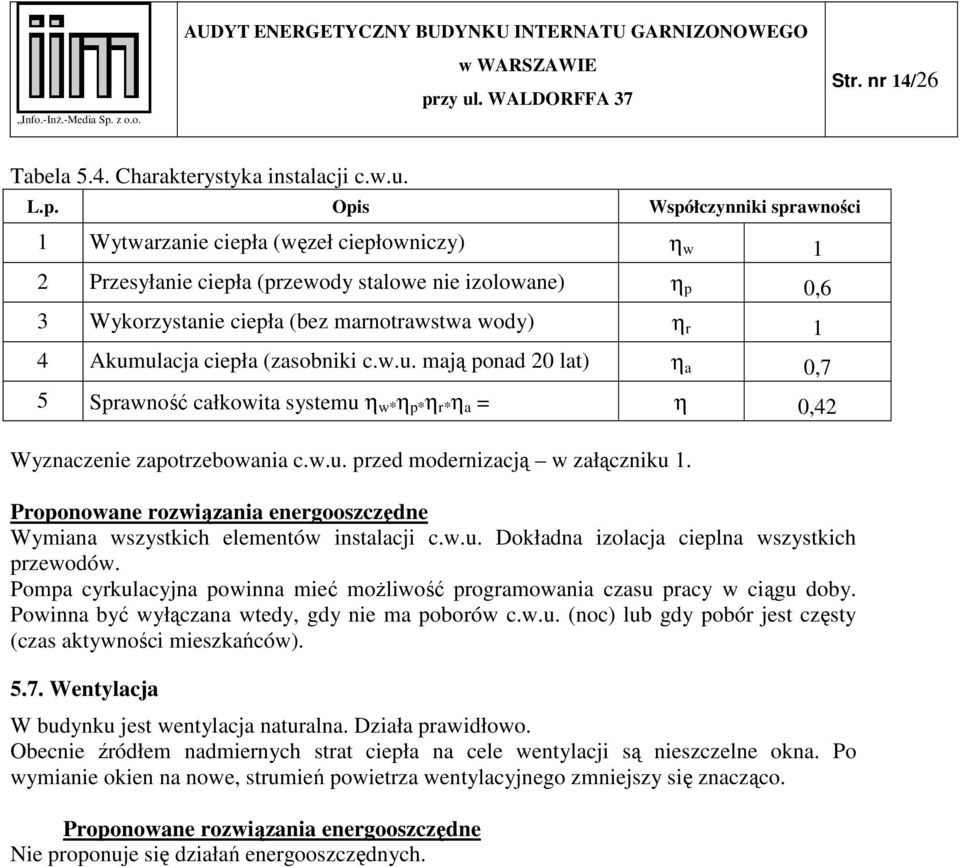

14 Str. nr 14/26 Tabela 5.4. Charakterystyka instalacji c.w.u. L.p. Opis Współczynniki sprawności 1 Wytwarzanie ciepła (węzeł ciepłowniczy) η w 1 2 Przesyłanie ciepła (przewody stalowe nie izolowane) η p 0,6 3 Wykorzystanie ciepła (bez marnotrawstwa wody) η r 1 4 Akumulacja ciepła (zasobniki c.w.u. mają ponad 20 lat) η a 0,7 5 Sprawność całkowita systemu η w* η p* η r* η a = η 0,42 Wyznaczenie zapotrzebowania c.w.u. przed modernizacją w załączniku 1. Proponowane rozwiązania energooszczędne Wymiana wszystkich elementów instalacji c.w.u. Dokładna izolacja cieplna wszystkich przewodów. Pompa cyrkulacyjna powinna mieć możliwość programowania czasu pracy w ciągu doby. Powinna być wyłączana wtedy, gdy nie ma poborów c.w.u. (noc) lub gdy pobór jest częsty (czas aktywności mieszkańców) Wentylacja W budynku jest wentylacja naturalna. Działa prawidłowo. Obecnie źródłem nadmiernych strat ciepła na cele wentylacji są nieszczelne okna. Po wymianie okien na nowe, strumień powietrza wentylacyjnego zmniejszy się znacząco. Proponowane rozwiązania energooszczędne Nie proponuje się działań energooszczędnych.

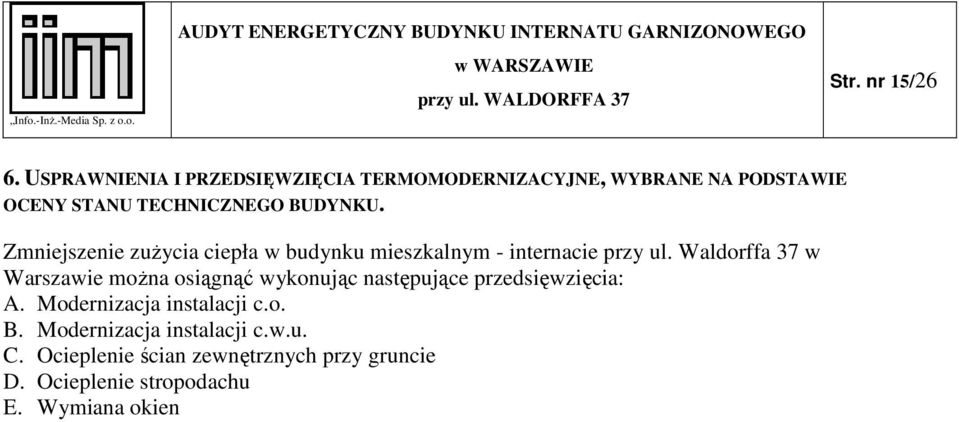

15 Str. nr 15/26 6. USPRAWNIENIA I PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNE, WYBRANE NA PODSTAWIE OCENY STANU TECHNICZNEGO BUDYNKU. Zmniejszenie zużycia ciepła w budynku mieszkalnym - internacie przy ul. Waldorffa 37 w Warszawie można osiągnąć wykonując następujące przedsięwzięcia: A. Modernizacja instalacji c.o. B. Modernizacja instalacji c.w.u. C. Ocieplenie ścian zewnętrznych przy gruncie D. Ocieplenie stropodachu E. Wymiana okien

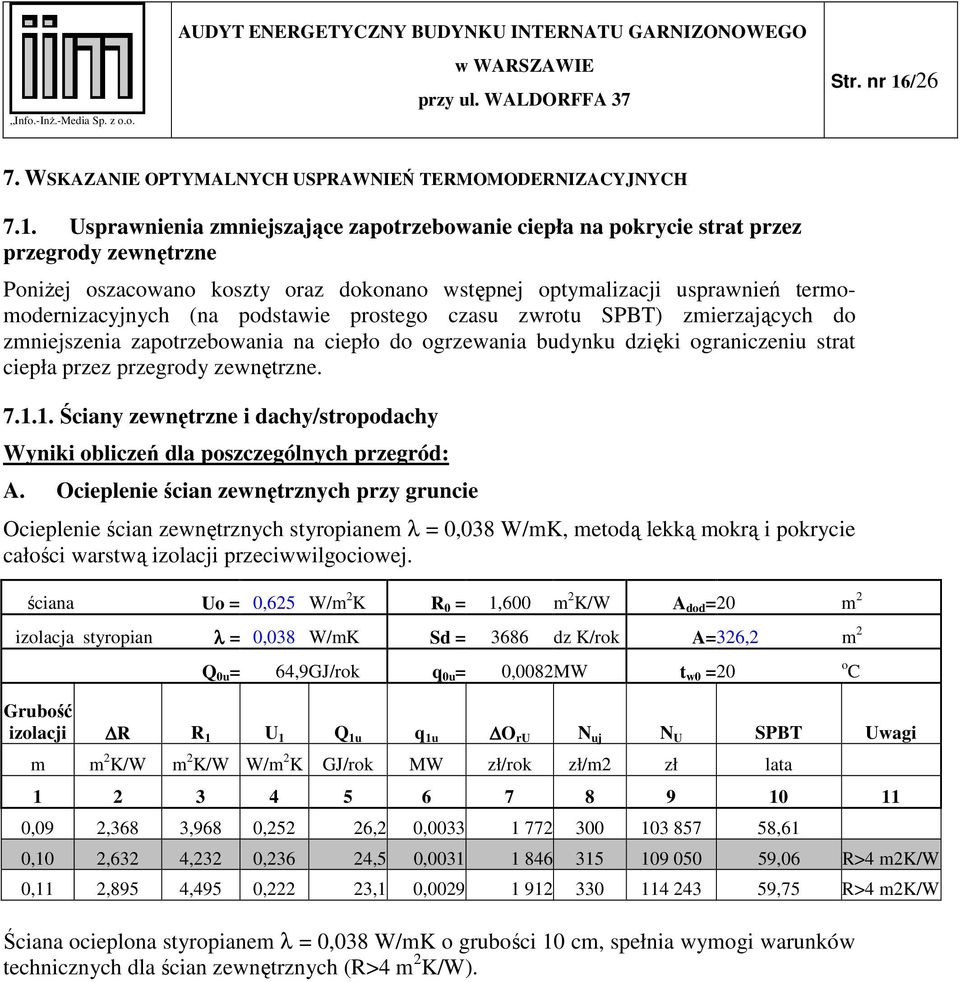

16 Str. nr 16/26 7. WSKAZANIE OPTYMALNYCH USPRAWNIEŃ TERMOMODERNIZACYJNYCH 7.1. Usprawnienia zmniejszające zapotrzebowanie ciepła na pokrycie strat przez przegrody zewnętrzne Poniżej oszacowano koszty oraz dokonano wstępnej optymalizacji usprawnień termomodernizacyjnych (na podstawie prostego czasu zwrotu SPBT) zmierzających do zmniejszenia zapotrzebowania na ciepło do ogrzewania budynku dzięki ograniczeniu strat ciepła przez przegrody zewnętrzne Ściany zewnętrzne i dachy/stropodachy Wyniki obliczeń dla poszczególnych przegród: A. Ocieplenie ścian zewnętrznych przy gruncie Ocieplenie ścian zewnętrznych styropianem λ = 0,038 W/mK, metodą lekką mokrą i pokrycie całości warstwą izolacji przeciwwilgociowej. ściana Uo = 0,625 W/m 2 K R 0 = 1,600 m 2 K/W A dod = 20 m 2 izolacja styropian λ = 0,038 W/mK Sd = 3686 dz K/rok A= 326,2 m 2 Q 0u = 64,9GJ/rok q 0u = 0,0082MW t w0 = 20 Grubość izolacji R R 1 U 1 Q 1u q 1u O ru N uj N U SPBT Uwagi m m 2 K/W m 2 K/W W/m 2 K GJ/rok MW zł/rok zł/m2 zł lata ,09 2,368 3,968 0,252 26,2 0, ,61 0,10 2,632 4,232 0,236 24,5 0, ,06 R>4 m2k/w 0,11 2,895 4,495 0,222 23,1 0, ,75 R>4 m2k/w Ściana ocieplona styropianem λ = 0,038 W/mK o grubości 10 cm, spełnia wymogi warunków technicznych dla ścian zewnętrznych (R>4 m 2 K/W). o C

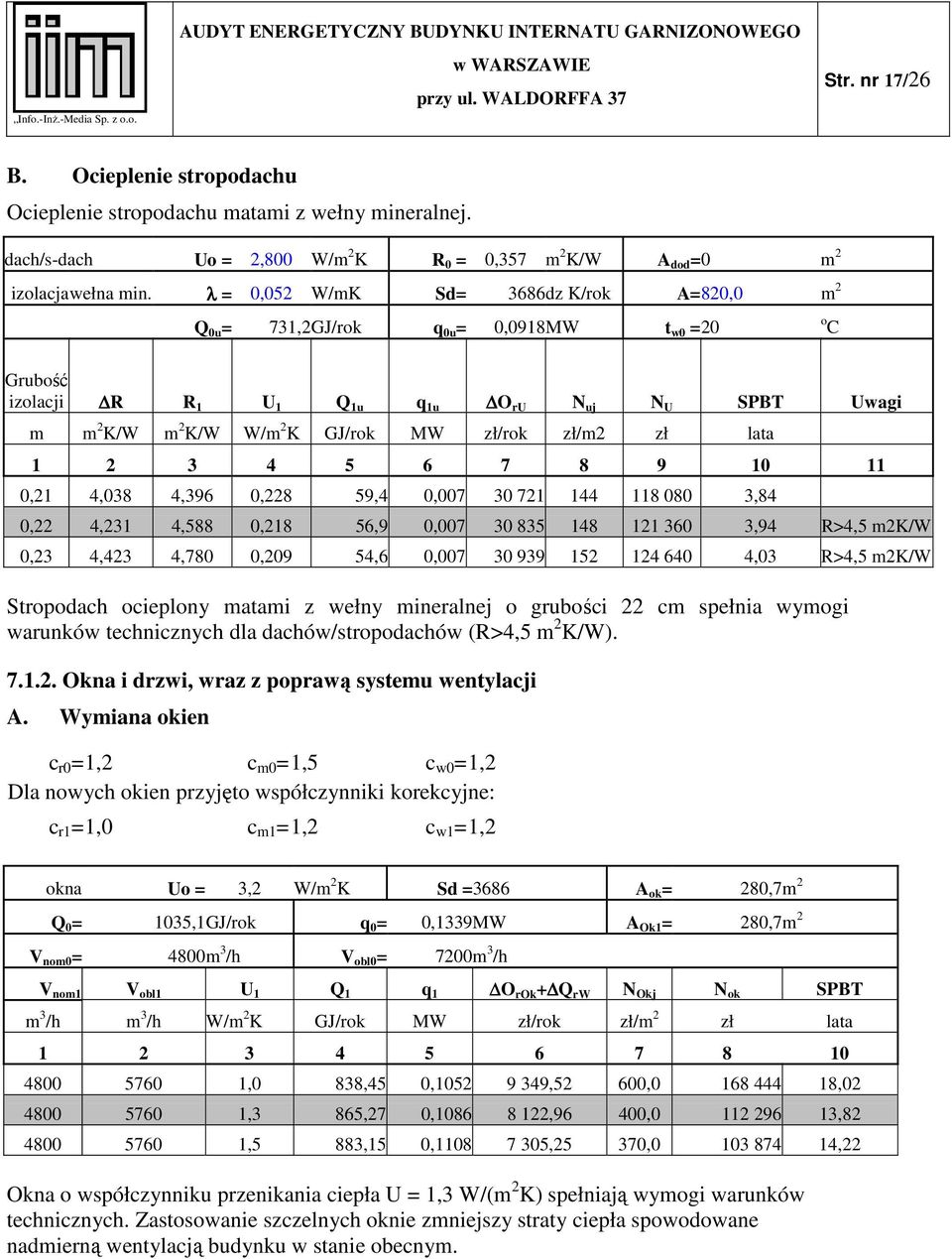

17 Str. nr 17/26 B. Ocieplenie stropodachu Ocieplenie stropodachu matami z wełny mineralnej. dach/s-dach Uo = 2,800 W/m 2 K R 0 = 0,357 m 2 K/W A dod = 0 m 2 izolacjawełna min. λ = 0,052 W/mK Sd= 3686dz K/rok A= 820,0 m 2 Q 0u = 731,2GJ/rok q 0u = 0,0918MW t w0 = 20 o C Grubość izolacji R R 1 U 1 Q 1u q 1u O ru N uj N U SPBT Uwagi m m 2 K/W m 2 K/W W/m 2 K GJ/rok MW zł/rok zł/m2 zł lata ,21 4,038 4,396 0,228 59,4 0, ,84 0,22 4,231 4,588 0,218 56,9 0, ,94 R>4,5 m2k/w 0,23 4,423 4,780 0,209 54,6 0, ,03 R>4,5 m2k/w Stropodach ocieplony matami z wełny mineralnej o grubości 22 cm spełnia wymogi warunków technicznych dla dachów/stropodachów (R>4,5 m 2 K/W) Okna i drzwi, wraz z poprawą systemu wentylacji A. Wymiana okien c r0 =1,2 c m0 = 1,5 c w0 = 1,2 Dla nowych okien przyjęto współczynniki korekcyjne: c r1 =1,0 c m1 = 1,2 c w1 = 1,2 okna Uo = 3,2 W/m 2 K Sd = 3686 A ok = 280,7m 2 Q 0 = 1035,1 GJ/rok q 0 = 0,1339MW A Ok1 = 280,7m 2 V nom0 = 4800 m 3 /h V obl0 = 7200m 3 /h V nom1 V obl1 U 1 Q 1 q 1 O rok + Q rw N Okj N ok SPBT m 3 /h m 3 /h W/m 2 K GJ/rok MW zł/rok zł/m 2 zł lata ,0 838,45 0, ,52 600, , ,3 865,27 0, ,96 400, , ,5 883,15 0, ,25 370, ,22 Okna o współczynniku przenikania ciepła U = 1,3 W/(m 2 K) spełniają wymogi warunków technicznych. Zastosowanie szczelnych oknie zmniejszy straty ciepła spowodowane nadmierną wentylacją budynku w stanie obecnym.

18 Str. nr 18/26 B. Wymiana drzwi zewnętrznych drzwi Uo = 3,0 W/m 2 K Sd = 3686 A d = 15,8m 2 Q 0 = 15,13GJ/rok q 0 = 0,0026MW A d1 = 15,8m 2 l 0 l 1 U 1 Q 1 q 1 O rd + Q rw N dj N d SPBT m m W/m 2 K GJ/rok MW zł/rok zł/m 2 zł lata ,0 11,94 0, ,14 Przyjęto wymianę istniejących drzwi na nowe o współczynniku przenikania ciepła U = 2,0 W/(m 2 K) 7.2. Usprawnienia zmniejszające zapotrzebowanie ciepła na ogrzanie powietrza wentylacyjnego Nie dotyczy Usprawnienia poprawiającego sprawność cieplną systemu grzewczego Wymiana wszystkich elementów instalacji c.o. Montaż przegrzejnikowych zaworów z głowicami termostatycznymi, montaż zaworów podpionowych, izolacja przewodów. Nową instalację c.o. można scharakteryzować współczynnikami sprawności przedstawionych w tabeli 7.1. Tabela 7.1. Charakterystyka instalacji c.o. - po termomodernizacji L.p. Opis Współczynniki sprawności 1 Wytwarzanie ciepła (węzeł ciepłowniczy) η w 1,00 2 Przesyłanie ciepła (rury PE, dokładna izolacja) η p 0,96 3 Regulacja i wykorzystanie ciepła (regulacja centralna i regulacja miejscowa) η r 0,98 4 Akumulacja ciepła (brak zasobnika) η a 1,00 5 Sprawność całkowita systemu η w* η p* η r* η a = η 0,94 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1,00

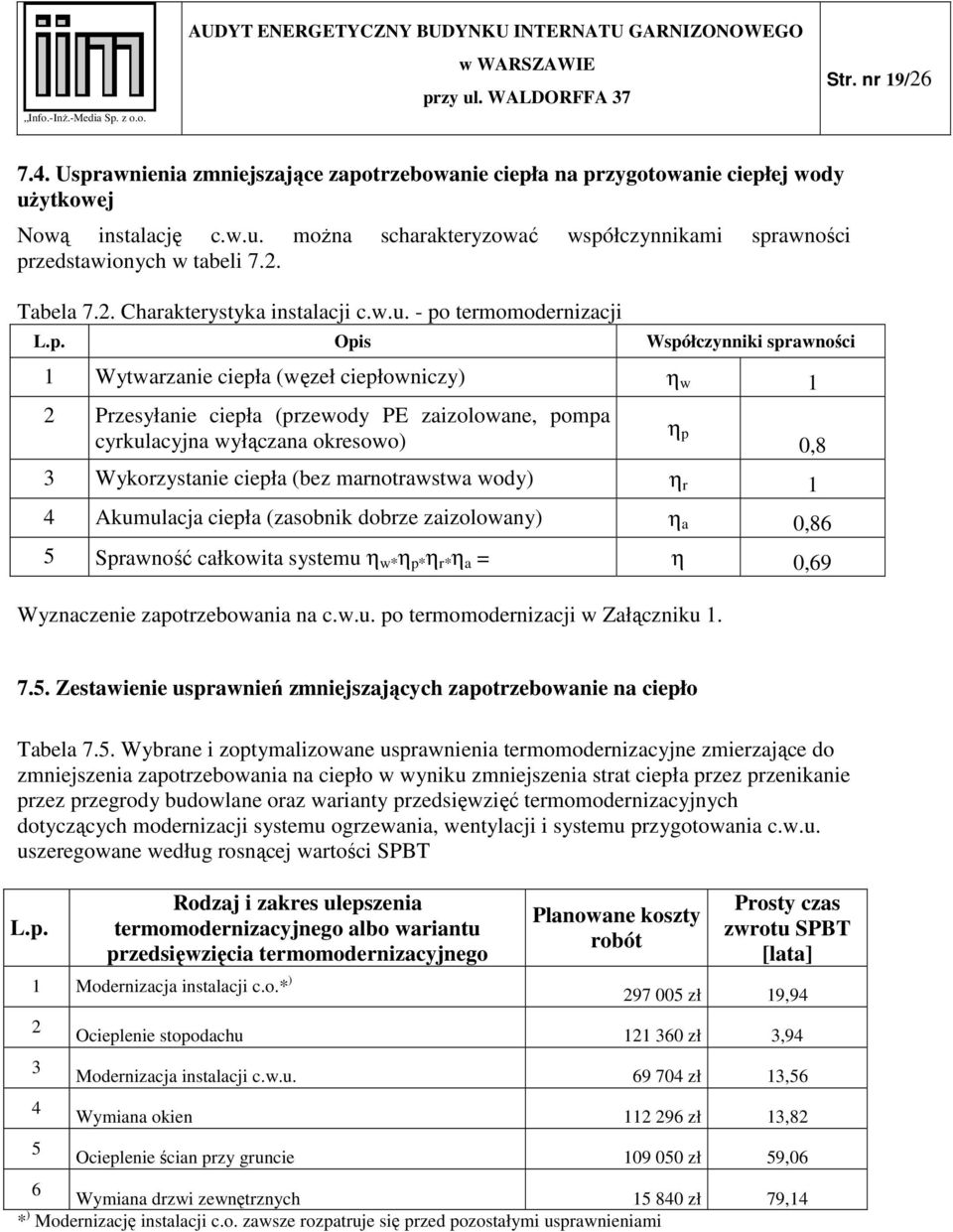

19 Str. nr 19/ Usprawnienia zmniejszające zapotrzebowanie ciepła na przygotowanie ciepłej wody użytkowej Nową instalację c.w.u. można scharakteryzować współczynnikami sprawności przedstawionych w tabeli 7.2. Tabela 7.2. Charakterystyka instalacji c.w.u. - po termomodernizacji L.p. Opis Współczynniki sprawności 1 Wytwarzanie ciepła (węzeł ciepłowniczy) η w 1 2 Przesyłanie ciepła (przewody PE zaizolowane, pompa cyrkulacyjna wyłączana okresowo) η p 0,8 3 Wykorzystanie ciepła (bez marnotrawstwa wody) η r 1 4 Akumulacja ciepła (zasobnik dobrze zaizolowany) η a 0,86 5 Sprawność całkowita systemu η w* η p* η r* η a = η 0,69 Wyznaczenie zapotrzebowania na c.w.u. po termomodernizacji w Załączniku Zestawienie usprawnień zmniejszających zapotrzebowanie na ciepło Tabela 7.5. Wybrane i zoptymalizowane usprawnienia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat ciepła przez przenikanie przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu ogrzewania, wentylacji i systemu przygotowania c.w.u. uszeregowane według rosnącej wartości SPBT L.p. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót Prosty czas zwrotu SPBT [lata] 1 Modernizacja instalacji c.o.* ) zł 19, Ocieplenie stopodachu zł 3,94 Modernizacja instalacji c.w.u zł 13,56 Wymiana okien zł 13,82 Ocieplenie ścian przy gruncie zł 59,06 6 Wymiana drzwi zewnętrznych zł 79,14 * ) Modernizację instalacji c.o. zawsze rozpatruje się przed pozostałymi usprawnieniami

20 Str. nr 20/ Nakłady inwestycyjne działań termomodernizacyjnych Zestawienie orientacyjnych kosztów dla poszczególnych wariantów termorenowacji (w kosztach tych uwzględniono materiały i robociznę). Grubości warstw ocieplających przyjęto na podstawie analizy opłacalności przedstawionej w p.7.1. Powierzchnie ścian i stropu obliczono na podstawie inwentaryzacji obiektu. Koszt termo-modernizacji budynku wg wariantu W1 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Ocieplenie stopodachu m 2 820, zł Modernizacja instalacji c.w.u. m zł Wymiana okien m 2 280, zł Ocieplenie ścian przy gruncie m 2 326, zł Wymiana drzwi zewnętrznych m 2 15, zł Dokumentacja projektowa i nadzór zł Razem zł Koszt termo-modernizacji budynku wg wariantu W2 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Ocieplenie stopodachu m 2 820, zł Modernizacja instalacji c.w.u zł Wymiana okien m 2 280, zł Ocieplenie ścian przy gruncie m 2 326, zł Dokumentacja projektowa i nadzór zł Razem zł Koszt termo-modernizacji budynku wg wariantu W3 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Ocieplenie stopodachu m 2 820, zł Modernizacja instalacji c.w.u zł Wymiana okien m 2 280, zł Dokumentacja projektowa i nadzór zł Razem zł

21 Str. nr 21/26 Koszt termo-modernizacji budynku wg wariantu W4 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Ocieplenie stopodachu m 2 820, zł Modernizacja instalacji c.w.u zł Dokumentacja projektowa i nadzór zł Razem zł Koszt termo-modernizacji budynku wg wariantu W5 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Ocieplenie stopodachu m 2 820, zł Dokumentacja projektowa i nadzór zł Razem zł Koszt termo-modernizacji budynku wg wariantu W6 Opis wprowadzonej modernizacji jedn. liczba cena jedn. cena Modernizacja instalacji c.o zł Dokumentacja projektowa i nadzór zł Razem zł 8. WYBÓR OPTYMALNEGO WARIANTU TERMOMODERNIZACYJNEGO 8.1. Metoda wyboru optymalnego wariantu przedsięwzięcia termomodemizacyjnego Celem wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego, o którym mowaw 6 pkt 4 rozporządzenia, przeprowadza się dla wskazanych poszczególnych wariantów przedsięwzięć termomodernizacyjnych składających się z zestawu ulepszeń dotyczących zmniejszenia strat przenikania ciepła przez przegrody budowlane, modernizacji systemu wentylacji i instalacji ciepłej wody użytkowej oblicza się kolejno: a) planowane koszty całkowite N, w tym koszty opracowania audytu energetycznego i dokumentacji technicznej oraz koszty związane ze spełnieniem obowiązujących przepisów techniczno-budowlanych, również w przypadku gdy działanie to nie przynosi oszczędności energii, b) kwotę rocznych oszczędności Or przewidzianą do uzyskania w wyniku realizacji przedsięwzięcia obliczoną zgodnie ze wzorem: Q r =(w t0 w d0 Q 0co /η 0 + Q 0cw ) O 0z (w t1 w d1 Q 1co /η 1 +Q 1cw ) O 1z [(q 0m + q 0cw ) O 0m -(q 1m +q 1cw ) O 1m ]+12 (Ab 0 -Ab 1 ), [zł/rok] gdzie: η 0, η 1 sprawność systemu grzewczego przed i po termomodernizacji, O 0co zapotrzebowanie budynku na ciepło do ogrzewania przed termomodernizacją [GJ/rok], O 1co - zapotrzebowanie budynku na ciepło do ogrzewania po termomodernizacji [GJ/rok], Q 0cw, Q 1cw -zapotrzebowanie na ciepło do c.w.u. przed i termomodernizacji [GJ/rok], w t0 w t1 tygodniowe współczynniki przerw w ogrzewaniu,

22 Str. nr 22/26 w d0, w d1 dobowe współczynniki przerw w ogrzewaniu, q 0cw, q 1cw - zapotrzebowanie na moc cieplną na c.w.u. przed i po termomodernizacji [GJ/rok], q 0m, q 1m - zapotrzebowanie na moc cieplną na ogrzewanie przed i po termomodernizacji [GJ/rok], O 0z, O 1z opłaty zmienne [zł/gj], O 0m, O 1m miesięczne opłaty stałe [zł/mw], Ab 0, Ab 1 opłaty abonamentowe. c) zmniejszenie (w %) zapotrzebowania na ciepło w stosunku do stanu wyjściowego przed termomodernizacją, z uwzględnieniem sprawności całkowitej, d) kwotę środków własnych i kwotę kredytu, e) obliczenie wysokości premii termomodernizacyjnej wg art. 5 ust. 1 i 2 ustawy. Pierwszy z kolejnych wariantów, dla którego wartość w kolumnie 5 tabeli 1 część 4 załącznika nr 1 do rozporządzenia spełnia wymagania ustawy określone w art. 3 pkt 1 ustawy, a wysokość premii jest określona jako minimum z wartości w kolumnach 7, 8, 9 tabeli 1 część 4 do załącznika nr 1 do rozporządzenia zgodnie z art. 5 ust. 1 i 2 ustawy, oraz wartości w kolumnie 6 tabeli część 4 załącznika nr 1 do rozporządzenia nie przekraczają zadeklarowanych przez inwestora wielkości środków własnych i kwoty kredytu, o których mowa w 5 pkt 3 uznaje się jako optymalny. W przypadku gdy żaden z wariantów nie spełnia wymogów określonych w art. 3 pkt 1 ustawy inwestycja nie kwalifikuje się do otrzymania premii termomodernizacyjnej. Do analizy przyjęto warianty przedsięwzięcia termomodernizacyjnego budynku, wynikające z jego stanu technicznego przed termorenowacją, opisane w punkcie Opis przeprowadzonej analizy Zapotrzebowanie ciepła i mocy na ogrzanie budynku obliczono za pomocą programu Audytor OZC wersja 4.8 Pro. Tabela 8.1. Zestawienie parametrów energetycznych budynku w różnych wariantach wariant qco Qco EA EV MW GJ/rok kwh/m 2 /rok kwh/m 3 /rok 0 0, ,0 57,9 W1 0, ,0 33,7 W2 0, ,8 33,9 W3 0, ,2 35,0 W4 0, ,9 51,2 W5 0, ,9 51,2 W6 0, ,0 57,9

23 Str. nr 23/26 Tabela 8.2. Dokumentacja wyboru optymalnego wariantu termomodernizacyjnego budynku Wariant Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł] Zmniejszenie zapotrzebowania na ciepło (z uwzględnieniem sprawności całkowitej) [%] Planowana kwota środków własnych i kwota kredytu [zł, %] [zł, %] Premia termomodernizacyjna [zł] 20% kredytu 16% kosztów całkowitych 2x roczna oszczędność kosztów energii ,80 W , , ,80 W , , ,00 W , , ,00 W , , ,80 W , , ,80 W , , Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant W1, gdyż: 1. zmniejszenie rocznego zapotrzebowania na ciepło na potrzeby budynku jest większe niż 25% i jest największe ze wszystkich wariantów (51,59%), 2. kwota kredytu zł nie przekracza kwoty zadeklarowanej zł, 3. wymagane środki własne w kwocie zł, nie przekraczają zadeklarowanej przez inwestora kwoty zł. Premia termomodernizacyjna w wariancie W1 wynosi zł.

24 Str. nr 24/26 9. OPIS TECHNICZNY WYBRANEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO FINANSOWANEGO ZGODNIE Z USTAWĄ Wariant termomodernizacjny W1 obejmuje następujący zakres robót: 1. Modernizacja instalacji c.o. wraz z węzłem ciepłowniczym: wymiana grzejników, przewodów, pomp obiegowych, montaż przy grzejnikach zaworów z głowicami termostatycznymi, montaż zaworów podpionowych. Pełna modernizacją węzła ciepłowniczego (wymiana urządzeń i przewodów). W całym budynku wykonać instalację wodną z grzejnikami podokiennymi/naściennymi. 2. Instalacja c.w.u.: wymiana całej instalacji c.w.u. i cyrkulacyjnej wraz z modernizacją węzła w części c.w.u. (wraz z zasobnikami c.w.u.). 3. Ocieplenie budynku: a. ściany przy gruncie od strony zewnętrznej: styropian 10 cm (λ=0,038 W/mK lub mniej) wraz z izolacją przeciwwilgociową; może okazać się, że konieczne jest osuszenie ścian przy gruncie (w audycie nie uwzględniono kosztów osuszenia), wcześniej wskazane jest przeprowadzenie pomiarów zawartości wilgoci w ścianach; b. stropodach: usunąć istniejącą izolację w stropie nad piętrem (deski/trociny/deski), na stropie w przestrzeni stropodachu położyć maty z wełny mineralnej 22 cm (λ=0,052 W/mK lub mniej), dodatkowo ocieplić słupy konstrukcyjne i ściany przewodów wentylacyjnych w przestrzeni stropodachu (płyty lub maty z wełny mineralnej 12 cm) oraz od wewnątrz ściany zewnętrzne przestrzeni stropodachu (ograniczenie mostków cieplnych) c. wymiana okien na okna szklone podwójnie w ramach z PCV, dla całego okna (szyby i ramy) średnie U = 1,3 W/(m 2 K) lub mniej d. drzwi zewnętrzne: wymienić na drzwi ocieplone U = 2,0 W/(m 2 K) lub mniej. Po wykonaniu ocieplenia przegród zewnętrznych, należy koniecznie przeprowadzić regulację instalacji c.o., w celu dopasowania mocy cieplnej grzejników do zmniejszonego zapotrzebowania na ciepło. Jeżeli nie zostanie przeprowadzona regulacja instalacji c.o., to zużycie ciepła w budynku na potrzeby ogrzewania nie zmniejszy się.

25 Str. nr 25/26 Załącznik nr 1 Obliczenie zapotrzebowania na ciepło i moc na potrzeby przygotowania c.w.u. - przed termomodern. Liczba użytkowników L 100 os. Jednostkowe dobowe zapotrzebowanie na c.w.u. qc 22 dm 3 /os.d Dobowe zapotrzebowanie c.w.u. w budynku qdsr=l*qc 2,2 m 3 /d Średnie godzinowe zapotrzebowanie c.w.u. qhsr=qdsr/18 0,12 m 3 /h Sprawność wytwarzania η w 1,00 Sprawność przesyłu η p 0,60 Sprawność wykorzystania η r 1,00 Sprawność akumulacji η a 0,70 Sprawność całkowita η 0,42 Temperatura c.w.u. - temperatura z.w. t 45 o C Ilość ciepła do ogrzania 1 m 3 c.w.u. Qjcwu=4,19* t/η 0,449 GJ/m 3 Roczne zapotrzebowanie c.w.u. Vcwu=330*qdsr 726,00 m 3 /rok Roczne zapotrzebowanie ciepła do cw.u. Qcwu=Qjcwu*Vcwu 326 GJ/rok Średnia godzinowa moc c.w.u. qcwusr 6,3 kw Współczynnik nierównomierności rozbioru Nh 3,0 Zapotrzebowanie mocy na c.w.u. qcwu=nh*qcwusr 19,1 kw Obliczenie zapotrzebowania na ciepło i moc na potrzeby przygotowania c.w.u. - po termomodern. Liczba użytkowników L 100os. Jednostkowe dobowe zapotrzebowanie na c.w.u. qc 20dm 3 /os.d Dobowe zapotrzebowanie c.w.u. w budynku qdsr=l*qc 2m 3 /d Średnie godzinowe zapotrzebowanie c.w.u. qhsr=qdsr/18 0,11m 3 /h Sprawność wytwarzania η w 1,00 Sprawność przesyłu η p 0,80 Sprawność wykorzystania η r 1,00 Sprawność akumulacji η a 0,86 Sprawność całkowita η 0,69 Temperatura c.w.u. - temperatura z.w. t 45 o C Ilość ciepła do ogrzania 1 m 3 c.w.u. Qjcwu=4,19* t/η 0,274GJ/m 3 Roczne zapotrzebowanie c.w.u. Vcwu=330*qdsr 660,00m 3 /rok Roczne zapotrzebowanie ciepła do cw.u. Qcwu=Qjcwu*Vcwu 181GJ/rok Średnia godzinowa moc c.w.u. qcwusr 5,7kW Współczynnik nierównomierności rozbioru Nh 3,0 Zapotrzebowanie mocy na c.w.u. qcwu=nh*qcwusr 17,4kW

26 Str. nr 26/26 AUDYT ENERGETYCZNY BUDYNKU MIESZKLANEGO PRZY UL. WALDORFFA 37 W WARSZAWIE ZAŁĄCZNIK nr 2 Zawiera: wyniki ogólne obliczeń programu AUDYTOR OZC w. 4.8 Pro dla wszystkich wariantów termomodernizacji

27 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek zamieszkania zbiorowego - internat W0: stan istniejący Miejscowość: Warszawa Adres: ul. Waldorffa 37 Projektant: dr inż. Jarosław Olszak Data obliczeń: Środa 9 Października :00 Data utworzenia projektu: Środa 9 Października :00 Plik danych: E:\Jarek1\ARBEIT\WAM\Waldorffa37\OZC\Waldorf Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięc Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna e: -20 C Średnia roczna temperatura zewnętrzna m,e: 7,6 C Stacja meteorologiczna: Warszawa Okęcie Grunt: Rodzaj gruntu: Piasek lub żwir Pojemność cieplna: 2,000 MJ/(m 3 K) Głębokość okresowego wnikania ciepła : 3,167 m Współczynnik przewodzenia ciepła g: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2099,0 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 99,4 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 32,6 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Strona 1 Audytor OZC SANKOM Sp. z o.o.

28 Wyniki - Ogólne Powietrze infiltrujące V infv : 959,0 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 0,9 Dopływające powietrze wentylacyjne V v : 5620,1 m 3 /h Średnia temperatura dopływającego powietrza v: -20,0 C Wyniki doboru grzejników: Suma projektowych mocy cieplnych grzejników p,r: 0 W Suma rzeczywistych mocy cieplnych grzejników r,r: 0 W Suma deficytów mocy cieplnych grzejników def,r: 0 W Suma mocy innych urządzeń grzewczych he: 0 W Suma mocy urządzeń grzewczych r,r+ he: 0 W Suma deficytów mocy urządzeń grzewczych def: 0 W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Warszawa Okęcie Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 7218,5 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1774,69 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2099 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 845,5 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 234,9 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 277,6 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 77,1 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. min: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do j,u Minimalna temperatura dyżurna j,u: 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Tak Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Strona 2

29 Wyniki - Ogólne Parametry doboru grzejników: Projektowa temp. wody zasilającej instal. s,r: 80,0 C Projektowe ochłodzenie wody w grzejnikach r: 20,0 K Zwiększenie mocy grzejników z zaworami termostatycznymi: Zwiększaj z wyjątkiem pomieszczeń z nadwyżką mocy cieplnej RH. Zwiększanie grzejników z zaworami termost. o: 15 % Domyślne parametry dobieranych grzejników: Symbol grzejnika: Współczynnik usytuowania grzejnika: 1,00 Współczynnik osłonięcia grzejnika: 1,00 Maksymalna długość grzejnika L max : 0,00 m Domyślny sposób podłączenia: AB Domyślnie grzejniki wyposażono w zawory termost.: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Hotel inny Typ konstrukcji budynku: Bardzo ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Niski Krotność wymiany powietrza wewn. n 50 : 5,0 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego su: C Temperatura powietrza kompensacyjnego c: 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza ex,rec: 20,0 C Projektowa sprawność rekuperacji recup: 70,0 % Sezonowa sprawność rekuperacji E,recup: 49,0 % Projektowy stopień recyrkulacji recir: % Sezonowy stopień recyrkulacji E,recir: % Geometria budynku: Rzędna poziomu terenu: -1,20 m Domyślna rzędna podłogi L f : m Strona 3

30 Wyniki - Ogólne Rzędna wody gruntowej: -4,00 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów H i : m Pole powierzchni podłogi na gruncie A g : 884,00 m 2 Obwód podłogi na gruncie w świetle ścian zewn. P g : 165,00 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: 1 Liczba pomieszczeń: 3 Strona 4

31 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek zamieszkania zbiorowego - internat W1: +sdach +okna +sc.grunt +drzwi Miejscowość: Warszawa Adres: ul. Waldorffa 37 Projektant: dr inż. Jarosław Olszak Data obliczeń: Środa 9 Października :12 Data utworzenia projektu: Środa 9 Października :12 Plik danych: E:\Jarek1\ARBEIT\WAM\Waldorffa37\OZC\Waldorf Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięc Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna e: -20 C Średnia roczna temperatura zewnętrzna m,e: 7,6 C Stacja meteorologiczna: Warszawa Okęcie Grunt: Rodzaj gruntu: Piasek lub żwir Pojemność cieplna: 2,000 MJ/(m 3 K) Głębokość okresowego wnikania ciepła : 3,167 m Współczynnik przewodzenia ciepła g: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2099,0 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 61,4 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 20,1 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Strona 1 Audytor OZC SANKOM Sp. z o.o.

32 Wyniki - Ogólne Powietrze infiltrujące V infv : 959,0 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 0,5 Dopływające powietrze wentylacyjne V v : 3196,7 m 3 /h Średnia temperatura dopływającego powietrza v: -20,0 C Wyniki doboru grzejników: Suma projektowych mocy cieplnych grzejników p,r: 0 W Suma rzeczywistych mocy cieplnych grzejników r,r: 0 W Suma deficytów mocy cieplnych grzejników def,r: 0 W Suma mocy innych urządzeń grzewczych he: 0 W Suma mocy urządzeń grzewczych r,r+ he: 0 W Suma deficytów mocy urządzeń grzewczych def: 0 W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Warszawa Okęcie Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 4795,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1034,92 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2099 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 493,1 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 137,0 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 161,9 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 45,0 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. min: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do j,u Minimalna temperatura dyżurna j,u: 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Tak Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Strona 2

33 Wyniki - Ogólne Parametry doboru grzejników: Projektowa temp. wody zasilającej instal. s,r: 80,0 C Projektowe ochłodzenie wody w grzejnikach r: 20,0 K Zwiększenie mocy grzejników z zaworami termostatycznymi: Zwiększaj z wyjątkiem pomieszczeń z nadwyżką mocy cieplnej RH. Zwiększanie grzejników z zaworami termost. o: 15 % Domyślne parametry dobieranych grzejników: Symbol grzejnika: Współczynnik usytuowania grzejnika: 1,00 Współczynnik osłonięcia grzejnika: 1,00 Maksymalna długość grzejnika L max : 0,00 m Domyślny sposób podłączenia: AB Domyślnie grzejniki wyposażono w zawory termost.: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Hotel inny Typ konstrukcji budynku: Bardzo ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Niski Krotność wymiany powietrza wewn. n 50 : 5,0 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego su: C Temperatura powietrza kompensacyjnego c: 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza ex,rec: 20,0 C Projektowa sprawność rekuperacji recup: 70,0 % Sezonowa sprawność rekuperacji E,recup: 49,0 % Projektowy stopień recyrkulacji recir: % Sezonowy stopień recyrkulacji E,recir: % Geometria budynku: Rzędna poziomu terenu: -1,20 m Domyślna rzędna podłogi L f : m Strona 3

34 Wyniki - Ogólne Rzędna wody gruntowej: -4,00 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów H i : m Pole powierzchni podłogi na gruncie A g : 884,00 m 2 Obwód podłogi na gruncie w świetle ścian zewn. P g : 165,00 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: 1 Liczba pomieszczeń: 3 Strona 4

35 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek zamieszkania zbiorowego - internat W2: +sdach +okna +sc.grunt Miejscowość: Warszawa Adres: ul. Waldorffa 37 Projektant: dr inż. Jarosław Olszak Data obliczeń: Środa 9 Października :13 Data utworzenia projektu: Środa 9 Października :13 Plik danych: E:\Jarek1\ARBEIT\WAM\Waldorffa37\OZC\Waldorf Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięc Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna e: -20 C Średnia roczna temperatura zewnętrzna m,e: 7,6 C Stacja meteorologiczna: Warszawa Okęcie Grunt: Rodzaj gruntu: Piasek lub żwir Pojemność cieplna: 2,000 MJ/(m 3 K) Głębokość okresowego wnikania ciepła : 3,167 m Współczynnik przewodzenia ciepła g: 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2099,0 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 61,7 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 20,2 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Strona 1 Audytor OZC SANKOM Sp. z o.o.

36 Wyniki - Ogólne Powietrze infiltrujące V infv : 959,0 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 0,5 Dopływające powietrze wentylacyjne V v : 3196,7 m 3 /h Średnia temperatura dopływającego powietrza v: -20,0 C Wyniki doboru grzejników: Suma projektowych mocy cieplnych grzejników p,r: 0 W Suma rzeczywistych mocy cieplnych grzejników r,r: 0 W Suma deficytów mocy cieplnych grzejników def,r: 0 W Suma mocy innych urządzeń grzewczych he: 0 W Suma mocy urządzeń grzewczych r,r+ he: 0 W Suma deficytów mocy urządzeń grzewczych def: 0 W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Warszawa Okęcie Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 4795,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1040,57 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2099 m 2 Kubatura ogrzewana budynku V H : 6393,4 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 495,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 137,7 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 162,8 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 45,2 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. min: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do j,u Minimalna temperatura dyżurna j,u: 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Tak Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Nie Strona 2

37 Wyniki - Ogólne Parametry doboru grzejników: Projektowa temp. wody zasilającej instal. s,r: 80,0 C Projektowe ochłodzenie wody w grzejnikach r: 20,0 K Zwiększenie mocy grzejników z zaworami termostatycznymi: Zwiększaj z wyjątkiem pomieszczeń z nadwyżką mocy cieplnej RH. Zwiększanie grzejników z zaworami termost. o: 15 % Domyślne parametry dobieranych grzejników: Symbol grzejnika: Współczynnik usytuowania grzejnika: 1,00 Współczynnik osłonięcia grzejnika: 1,00 Maksymalna długość grzejnika L max : 0,00 m Domyślny sposób podłączenia: AB Domyślnie grzejniki wyposażono w zawory termost.: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Hotel inny Typ konstrukcji budynku: Bardzo ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Niski Krotność wymiany powietrza wewn. n 50 : 5,0 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego su: C Temperatura powietrza kompensacyjnego c: 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza ex,rec: 20,0 C Projektowa sprawność rekuperacji recup: 70,0 % Sezonowa sprawność rekuperacji E,recup: 49,0 % Projektowy stopień recyrkulacji recir: % Sezonowy stopień recyrkulacji E,recir: % Geometria budynku: Rzędna poziomu terenu: -1,20 m Domyślna rzędna podłogi L f : m Strona 3

38 Wyniki - Ogólne Rzędna wody gruntowej: -4,00 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów H i : m Pole powierzchni podłogi na gruncie A g : 884,00 m 2 Obwód podłogi na gruncie w świetle ścian zewn. P g : 165,00 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: Liczba grup pomieszczeń: 1 Liczba pomieszczeń: 3 Strona 4
