Małgorzata Komorowska
7 lat temu
Przeglądów:

1 BUDYNEK OCENIANY CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU RODZAJ BUDYNKU: HALA SPORTOWA PRZY SZKOLE PODSTAWOWEJ. ADRES BUDOWY: INWESTOR: RZEWNIE, DZIAŁKI NR 31, GMINA RZEWNIE, POWIAT MAKOWSKI, WOJ. MAZOWIECKIE URZĄD GMINY W RZEWNIU, RZEWNIE RZEWNIE Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-B Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θe: -20 C Średnia roczna temperatura zewnętrzna θm,e: 6,9 C Stacja meteorologiczna: Ostrołęka Stacja aktynometryczna: Mikołajki Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1300,9 m2 Kubatura ogrzewana budynku Vh: 6929,2 m3 Projektowa strata ciepła przez przenikanie ΦT: W Projektowa wentylacyjna strata ciepła ΦV: W Całkowita projektowa strata ciepła Φ: W Nadwyżka mocy cieplnej ΦRH: 0 W Projektowe obciążenie cieplne budynku ΦHL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni 117,4 W/m2 φhl,a: Wskaźnik ΦHL odniesiony do kubatury φhl,v: 22,0 W/m3 Wyniki obliczeń wentylacji: Powietrze infiltrujące Vinfv: 1147,1 Powietrze dodatkowo infiltrujące Vm.infv: Wymagane powietrze nawiewane mech. Vsu,min: Powietrze nawiewane mech. Vsu: 1

2 Wymagane powietrze usuwane mech. Vex,min: Powietrze usuwane mech. Vex: Średnia liczba wymian powietrza n: 0,9 Dopływające powietrze wentylacyjne Vv: 6546,0 Średnia temperatura dopływającego powietrza θv: -20,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię E: Wariant obliczeń: Obliczaj tylko dla całego budynku Stacja meteorologiczna: Ostrołęka Stacja aktynometryczna: Mikołajki Roczne zapotrzebowanie na ciepło do 1070,26 ogrzewania Qh: GJ/rok Roczne zapotrzebowanie na ciepło do ogrzewania Qh: kwh/rok 822,7 ciepło EA: MJ/(m2 rok) 228,5 ciepło EA: kwh/(m2 rok) 154,5 ciepło EV: MJ/(m3 rok) 42,9 ciepło EV: kwh/(m3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θmin: 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do θj,u Minimalna temperatura dyżurna θj,u: 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Tak Obliczanie automatyczne mostków cieplnych: Tak Obliczanie mostków cieplnych metodą uproszczoną: Tak Domyślne dane do obliczeń: Typ budynku: Sportowo-rekreac. Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n50: 3,5 1/h Klasa osłonięcia budynku: Brak osłonięcia Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θsu: C Temperatura powietrza kompensacyjnego θc: 20,0 C Geometria budynku: 2

3 Rzędna poziomu terenu: -0,20 m Domyślna rzędna podłogi Lf: 0,00 m Domyślna wysokość kondygnacji H: 3,35 m Domyślna wys. pomieszczeń w świetle stropów Hi: 3,10 m Domyślne zyski ciepła do obliczeń zapotrzebowania na energię cieplną E: Zyski ciepła od mieszkańca: 65 W Zyski ciepła od ciepłej wody na mieszkańca: 15 W Typ POMIESZCZENIA Ciepła woda Gotowa- Oświe- Urządz. użytkowa nie tlenie elektr. Pomieszczenie o pow. F < 50 m Pomieszczenie o pow. 50 F 100 m Pomieszczenie o pow. F > 100 m Dzieci - dodatkowe oświetlenie: 45 W Statystyka budynku: Liczba kondygnacji: 2 Liczba grup pomieszczeń: 5 Liczba pomieszczeń: 28 3

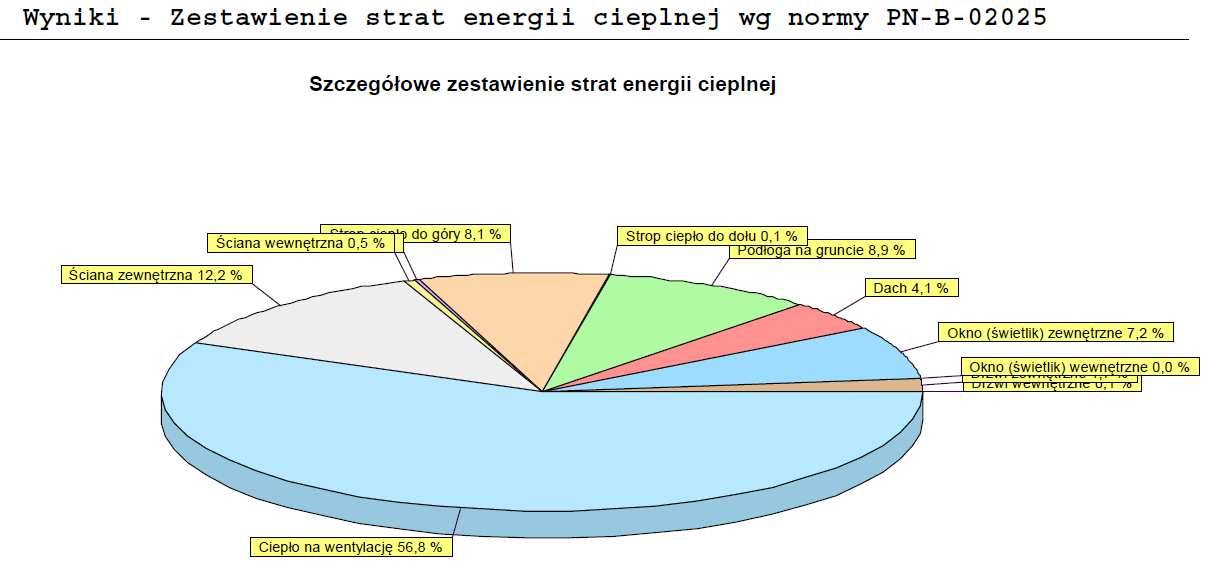

4 ZESTAWIENIE STRAT ENERGII CIEPLNEJ: 4

5 ZESTAWIENIE ZYSKÓW ENERGII CIEPLNEJ: Właściwości cieplno-energetyczne budynku: Wartości współczynnika przenikania ciepła U dla przegród zewnętrznych są wartościami mniejszymi od wartości określonych wg Warunków Technicznych, zatem wymagania w zakresie oszczędności energii w rozpatrywanym projekcie spełniają określone warunki Przyjęte rozwiązanie pozwala w okresie zimowym ograniczyć strumień energii cieplnej wykorzystywany do podgrzania powietrza. Niniejszym rozwiązania zastosowane w dokumentacji spełniają wymagania dotyczące oszczędności zużywania energii. CENTRALNE OGRZEWANIE: - instalacja wodna, dwururowa, pompowa, z rozdziałem dolnym. Parametry wody grzewczej tz/tp = 75/55 o C zasilenie z kotłowni olejowej. C.w.u.: - c.w.u. zasilenie z podgrzewacza c.w.u. w kotłowni olejowej. CIEPŁO TECHNOLOGICZNE: - instalacja wodna, dwururowa, pompowa, z rozdziałem dolnym. Parametry wody grzewczej tz/tp = 75/55 o C zasilenie z kotłowni olejowej. Zasilenie nagrzewnic wodnych w aparatach grzewczo wentylacyjnych. Wartości sprawności energetycznych systemu ogrzewania i wentylacji spełniają wymagania Warunków Technicznych oraz metodologii wyznaczania charakterystyki energetycznej budynku, zatem wymagania w tym zakresie w rozpatrywanym projekcie spełniają określone warunki. 5

6 Analiza możliwości wykorzystania odnawialnych źródeł energii: Analiza możliwości racjonalnego wykorzystania odnawialnych źródeł odnawialnych: 1. kotły na drewno: z uwagi na charakter obiektu, konieczność stałej obsługi oraz posiadania pomieszczenia składowania materiału rachunek ekonomiczny jest nie uzasadniony. 2. kotły na słomę: charakter obiektu, konieczność stałej obsługi oraz posiadania pomieszczenia składowania materiału jeszcze większego niż w przypadku kotłów opalanych drewnem dyskwalifikują tego typu rozwiązanie rachunek ekonomiczny jest nie uzasadniony. 3. kolektory słoneczne do podgrzewania wody użytkowej: jest możliwe zastosowanie instalacji solarnej, decyzja Inwestora w późniejszym okresie użytkowania. 4. pasywne wykorzystanie energii słonecznej: brak możliwości zastosowania odpowiedniego układu strukturalno materiałowego budynku. 5. spalanie biogazu: brak odpowiednich źródeł pozyskiwania i wytwarzania biogazu. 6. energia wodna: brak warunków wykorzystania energii spadku wód. 7. kolektory słoneczne do podgrzewania powietrza: największe zapotrzebowanie w tego typu obiektach występuje w okresie najmniejszej insolacji (nasłonecznienia) tj. zimą, z tego powodu układ jest nieekonomiczny. 8. systemy fotowoltaiczne: niestosowane w naszym regionie z uwagi na ograniczoną liczbę dni słonecznych. 9. elektrownie wiatrowe: brak odpowiednich warunków oraz możliwości lokalizacji. 10. pompa ciepła gruntowa: z powodu ograniczonej powierzchni do wykorzystania jako wymiennik gruntowy (średnio na 100m rury ułożonej w gruncie uzyskuje się 3 5 kw na godzinę), biorąc dodatkowo pod uwagę koszt zakupu urządzeń, inwestycja nieopłacalna. 11. pompa ciepła wodna: zastosowane zostanie odzyskanie energii cieplnej sprężarek używanych do chłodzenia lad sklepowych oraz pozostałych agregatów chłodniczych wykorzystywanych w części technologicznej. Podstawa prawna: 1. Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane z późniejszymi Zmianami. 2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami. 3. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części stanowiącej samodzielna całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw i ich charakterystyki energetycznej. 6
