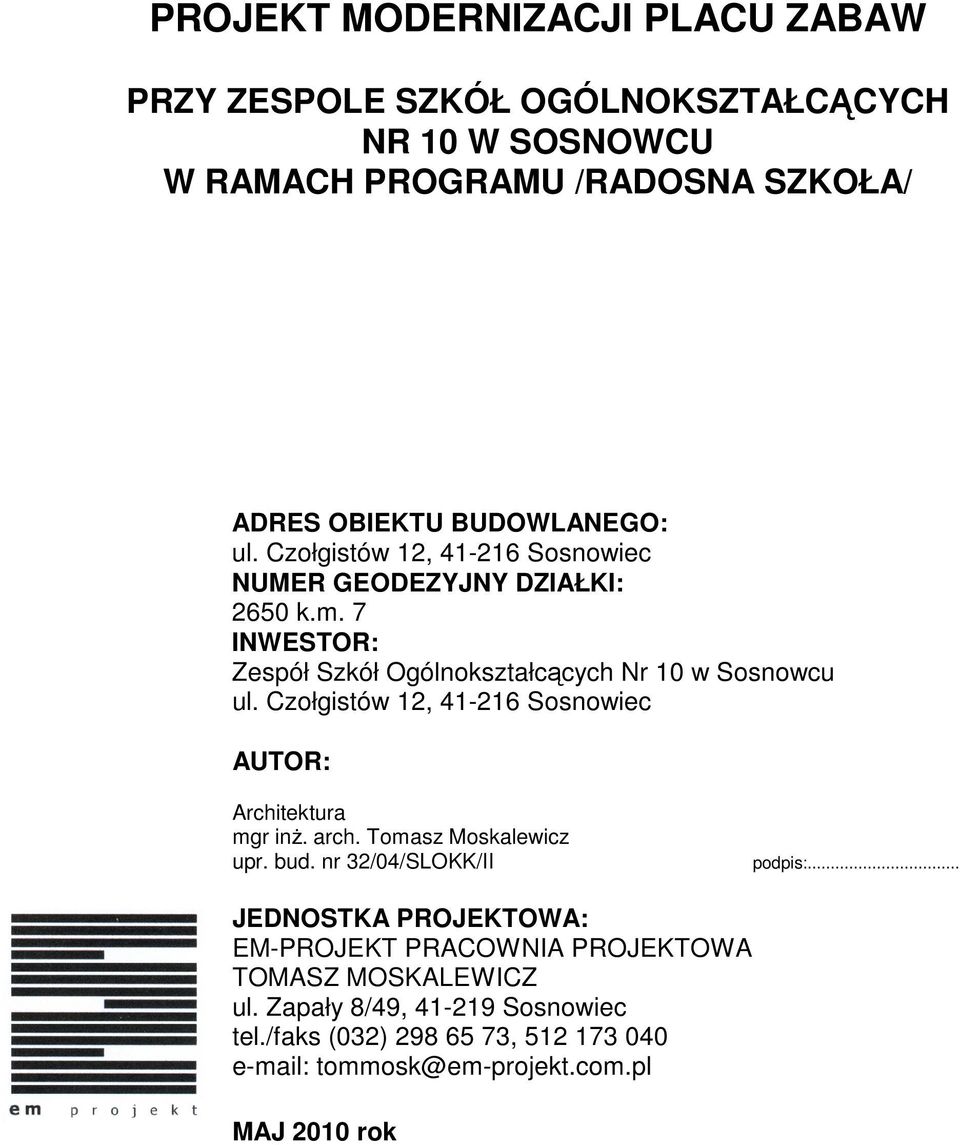

1 PROJEKT MODERNIZACJI PLACU ZABAW PRZY ZESPOLE SZKÓŁ OGÓLNOKSZTAŁCĄCYCH NR 10 W SOSNOWCU ADRES OBIEKTU BUDOWLANEGO: ul. Czołgistów 12, Sosnowiec NUMER GEODEZYJNY DZIAŁKI: 2650 k.m. 7 INWESTOR: Zespół Szkół Ogólnokształcących Nr 10 w Sosnowcu ul. Czołgistów 12, Sosnowiec AUTOR: Architektura mgr inż. arch. Tomasz Moskalewicz upr. bud. nr 32/04/SLOKK/II podpis:... JEDNOSTKA PROJEKTOWA: EM-PROJEKT PRACOWNIA PROJEKTOWA TOMASZ MOSKALEWICZ ul. Zapały 8/49, Sosnowiec tel./faks (032) , tommosk@em-projekt.com.pl MAJ 2010 rok

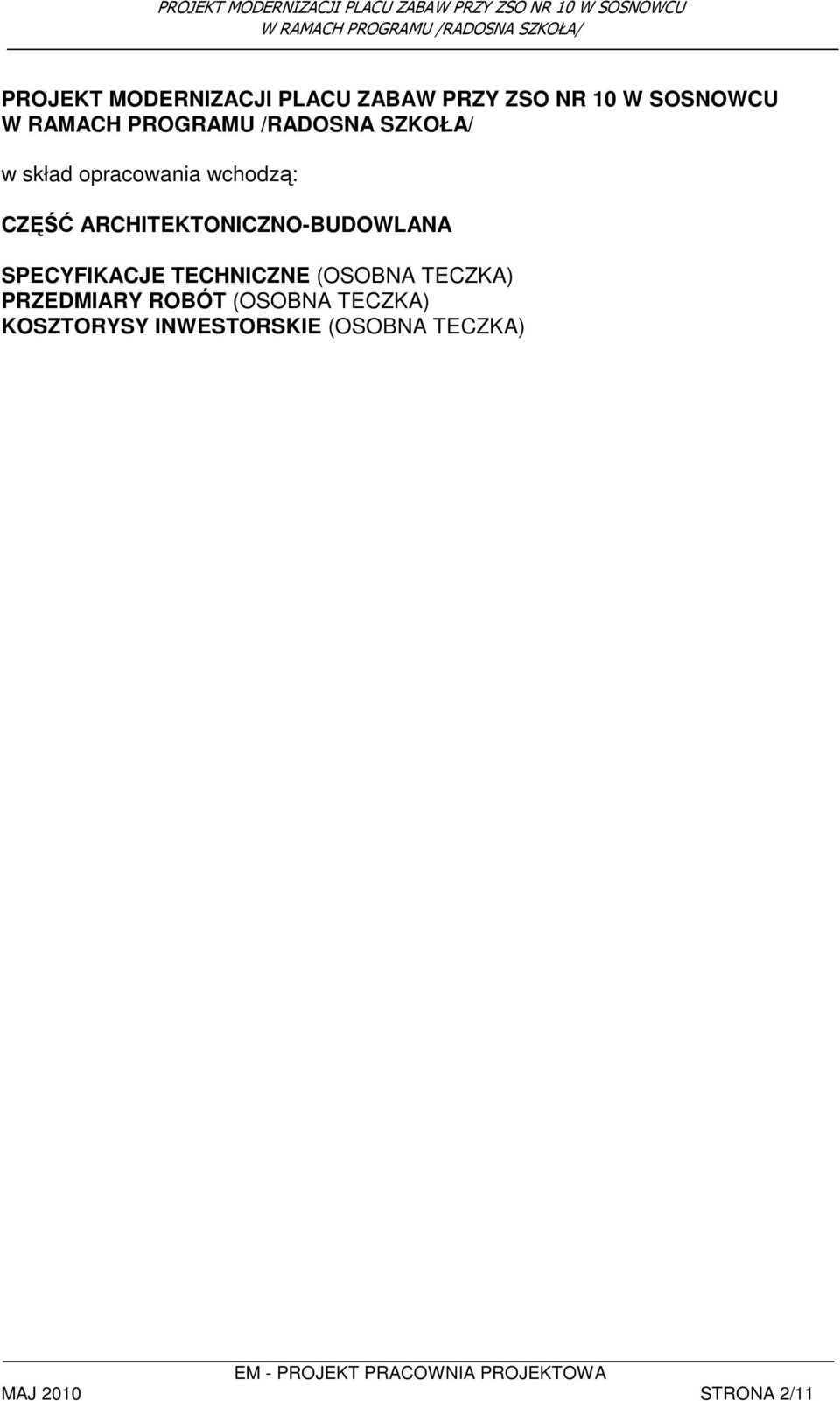

2 PROJEKT MODERNIZACJI PLACU ZABAW PRZY ZSO NR 10 W SOSNOWCU w skład opracowania wchodzą: CZĘŚĆ ARCHITEKTONICZNO-BUDOWLANA SPECYFIKACJE TECHNICZNE (OSOBNA TECZKA) PRZEDMIARY ROBÓT (OSOBNA TECZKA) KOSZTORYSY INWESTORSKIE (OSOBNA TECZKA) MAJ 2010 STRONA 2/11

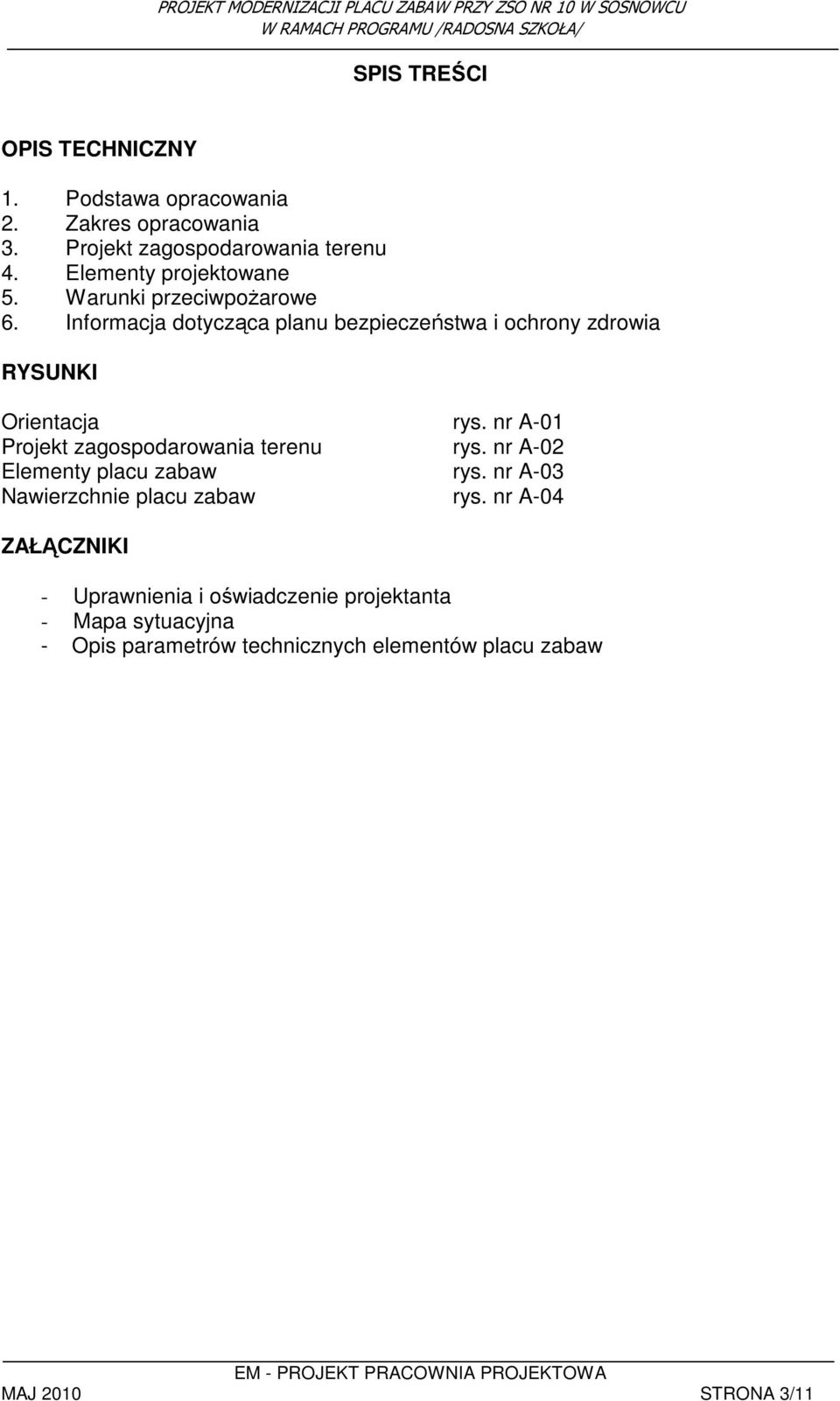

3 SPIS TREŚCI OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Projekt zagospodarowania terenu 4. Elementy projektowane 5. Warunki przeciwpożarowe 6. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia RYSUNKI Orientacja rys. nr A-01 Projekt zagospodarowania terenu rys. nr A-02 Elementy placu zabaw rys. nr A-03 Nawierzchnie placu zabaw rys. nr A-04 ZAŁĄCZNIKI - Uprawnienia i oświadczenie projektanta - Mapa sytuacyjna - Opis parametrów technicznych elementów placu zabaw MAJ 2010 STRONA 3/11

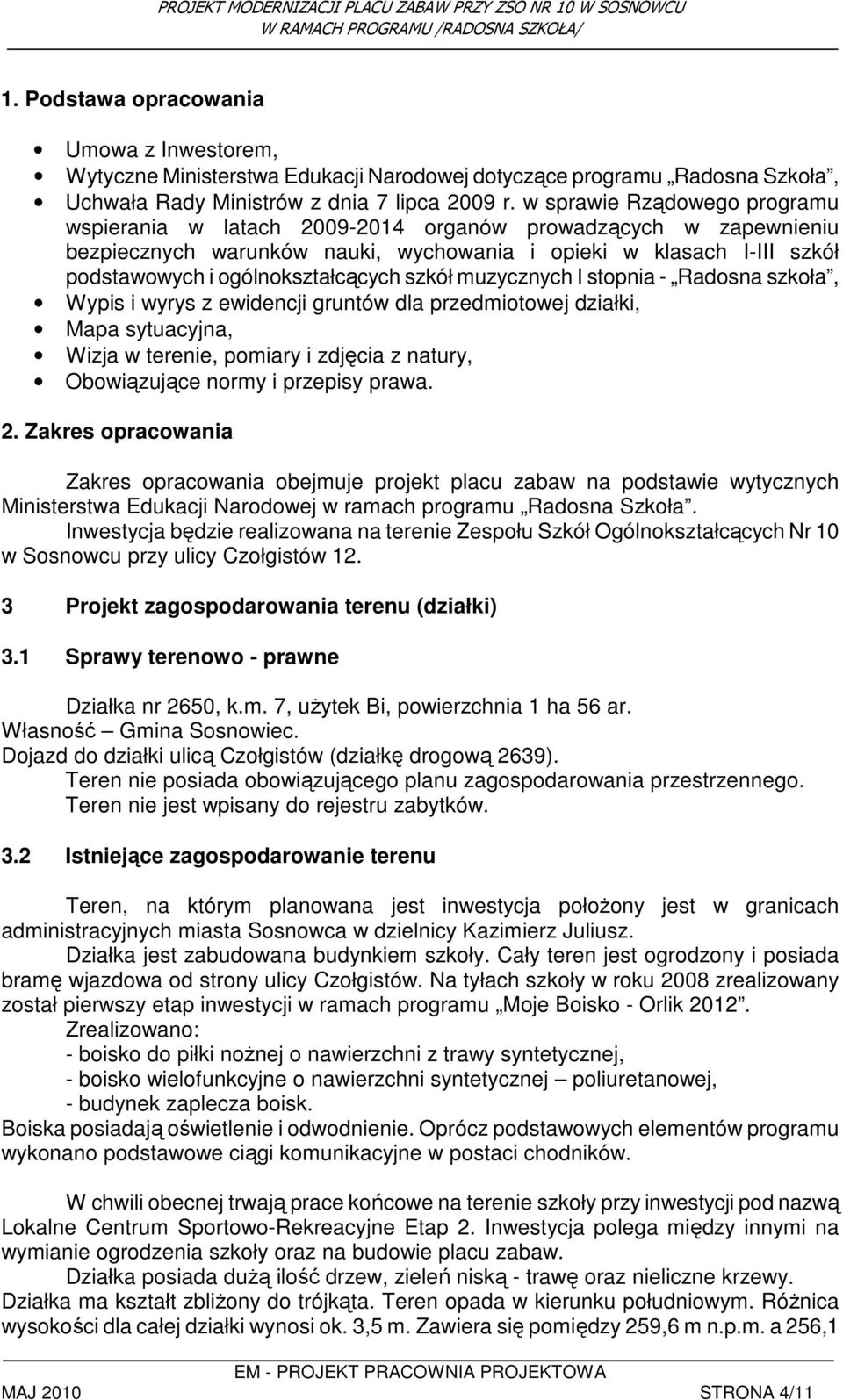

4 1. Podstawa opracowania Umowa z Inwestorem, Wytyczne Ministerstwa Edukacji Narodowej dotyczące programu Radosna Szkoła, Uchwała Rady Ministrów z dnia 7 lipca 2009 r. w sprawie Rządowego programu wspierania w latach organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia - Radosna szkoła, Wypis i wyrys z ewidencji gruntów dla przedmiotowej działki, Mapa sytuacyjna, Wizja w terenie, pomiary i zdjęcia z natury, Obowiązujące normy i przepisy prawa. 2. Zakres opracowania Zakres opracowania obejmuje projekt placu zabaw na podstawie wytycznych Ministerstwa Edukacji Narodowej w ramach programu Radosna Szkoła. Inwestycja będzie realizowana na terenie Zespołu Szkół Ogólnokształcących Nr 10 w Sosnowcu przy ulicy Czołgistów Projekt zagospodarowania terenu (działki) 3.1 Sprawy terenowo - prawne Działka nr 2650, k.m. 7, użytek Bi, powierzchnia 1 ha 56 ar. Własność Gmina Sosnowiec. Dojazd do działki ulicą Czołgistów (działkę drogową 2639). Teren nie posiada obowiązującego planu zagospodarowania przestrzennego. Teren nie jest wpisany do rejestru zabytków. 3.2 Istniejące zagospodarowanie terenu Teren, na którym planowana jest inwestycja położony jest w granicach administracyjnych miasta Sosnowca w dzielnicy Kazimierz Juliusz. Działka jest zabudowana budynkiem szkoły. Cały teren jest ogrodzony i posiada bramę wjazdowa od strony ulicy Czołgistów. Na tyłach szkoły w roku 2008 zrealizowany został pierwszy etap inwestycji w ramach programu Moje Boisko - Orlik Zrealizowano: - boisko do piłki nożnej o nawierzchni z trawy syntetycznej, - boisko wielofunkcyjne o nawierzchni syntetycznej poliuretanowej, - budynek zaplecza boisk. Boiska posiadają oświetlenie i odwodnienie. Oprócz podstawowych elementów programu wykonano podstawowe ciągi komunikacyjne w postaci chodników. W chwili obecnej trwają prace końcowe na terenie szkoły przy inwestycji pod nazwą Lokalne Centrum Sportowo-Rekreacyjne Etap 2. Inwestycja polega między innymi na wymianie ogrodzenia szkoły oraz na budowie placu zabaw. Działka posiada dużą ilość drzew, zieleń niską - trawę oraz nieliczne krzewy. Działka ma kształt zbliżony do trójkąta. Teren opada w kierunku południowym. Różnica wysokości dla całej działki wynosi ok. 3,5 m. Zawiera się pomiędzy 259,6 m n.p.m. a 256,1 MAJ 2010 STRONA 4/11

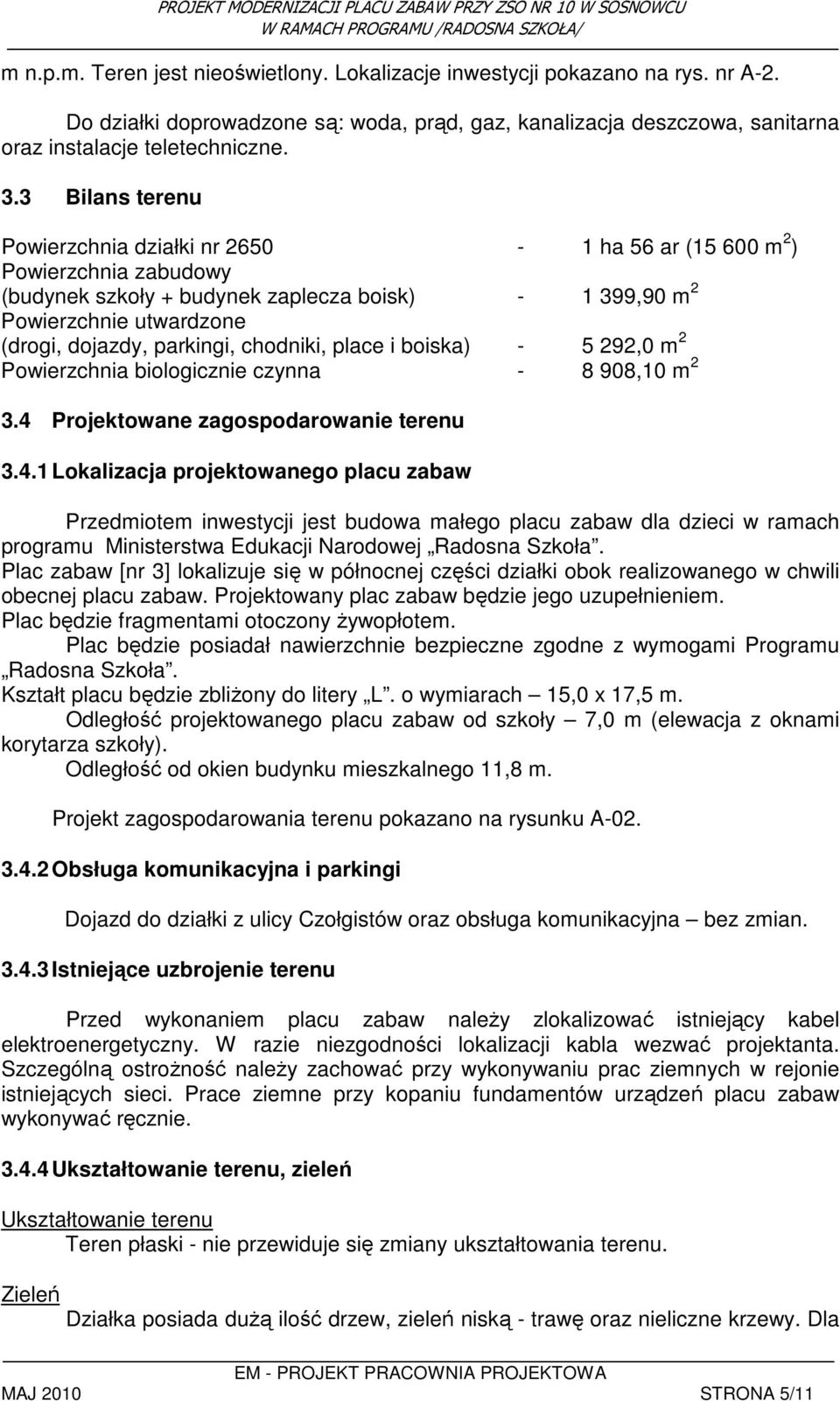

5 m n.p.m. Teren jest nieoświetlony. Lokalizacje inwestycji pokazano na rys. nr A-2. Do działki doprowadzone są: woda, prąd, gaz, kanalizacja deszczowa, sanitarna oraz instalacje teletechniczne. 3.3 Bilans terenu Powierzchnia działki nr ha 56 ar ( m 2 ) Powierzchnia zabudowy (budynek szkoły + budynek zaplecza boisk) ,90 m 2 Powierzchnie utwardzone (drogi, dojazdy, parkingi, chodniki, place i boiska) ,0 m 2 Powierzchnia biologicznie czynna ,10 m Projektowane zagospodarowanie terenu Lokalizacja projektowanego placu zabaw Przedmiotem inwestycji jest budowa małego placu zabaw dla dzieci w ramach programu Ministerstwa Edukacji Narodowej Radosna Szkoła. Plac zabaw [nr 3] lokalizuje się w północnej części działki obok realizowanego w chwili obecnej placu zabaw. Projektowany plac zabaw będzie jego uzupełnieniem. Plac będzie fragmentami otoczony żywopłotem. Plac będzie posiadał nawierzchnie bezpieczne zgodne z wymogami Programu Radosna Szkoła. Kształt placu będzie zbliżony do litery L. o wymiarach 15,0 x 17,5 m. Odległość projektowanego placu zabaw od szkoły 7,0 m (elewacja z oknami korytarza szkoły). Odległość od okien budynku mieszkalnego 11,8 m. Projekt zagospodarowania terenu pokazano na rysunku A Obsługa komunikacyjna i parkingi Dojazd do działki z ulicy Czołgistów oraz obsługa komunikacyjna bez zmian Istniejące uzbrojenie terenu Przed wykonaniem placu zabaw należy zlokalizować istniejący kabel elektroenergetyczny. W razie niezgodności lokalizacji kabla wezwać projektanta. Szczególną ostrożność należy zachować przy wykonywaniu prac ziemnych w rejonie istniejących sieci. Prace ziemne przy kopaniu fundamentów urządzeń placu zabaw wykonywać ręcznie Ukształtowanie terenu, zieleń Ukształtowanie terenu Teren płaski - nie przewiduje się zmiany ukształtowania terenu. Zieleń Działka posiada dużą ilość drzew, zieleń niską - trawę oraz nieliczne krzewy. Dla MAJ 2010 STRONA 5/11

6 opracowywanego zakresu nie przewiduje się wycinki drzew oraz krzewów. Przewiduje się natomiast obsianie trawą zieleńców przy chodnikach i wykonanych elementach placu zabaw Bilans terenu /stan projektowany/ Powierzchnia działki nr ha 56 ar ( m 2 ) Powierzchnia zabudowy (budynek szkoły + budynek zaplecza boisk) ,90 m 2 Powierzchnia biologicznie czynna ,60 m 2 Powierzchnie utwardzone istn. (drogi, dojazdy, parkingi, chodniki, place i boiska) ,0 m 2 Elementy projektowane - plac zabaw 228,50 m 2 : w tym: Nawierzchnia bezpieczna pod elementy placu zabaw, syntetyczna w kolorze pomarańczowym - 145,0 m 2 Nawierzchnia syntetyczna /komunikacja/ w kolorze niebieskim 7,5 m 2 Nawierzchnia trawiasta 76 m Elementy projektowane Zakres robót budowlanych korytowanie pod nawierzchnie, wykonanie fundamentów pod urządzenia placu zabaw, wykonanie odpowiednich podbudów oraz nawierzchni syntetycznych, wykonanie nawierzchni z trawy, montaż urządzeń placu zabaw, montaż pozostałej małej architektury ławek, koszy na śmieci, tablic informacyjnych, wykonanie niezbędnych uruchomień i odbiorów Nawierzchnia placu zabaw Elementy projektowane plac zabaw 228,50 m 2 : a) Nawierzchnia bezpieczna pod elementy placu zabaw, syntetyczna w kolorze pomarańczowym - 145,0 m 2 Kolor: PANTONE: 152 C; RAL: 2011 Tieforange b) Nawierzchnia syntetyczna /komunikacja/ w kolorze niebieskim typu tartan (lub inna syntetyczna) Kolor niebieski - paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau - ułożona w postaci ścieżki o szer. 1,5 m. c) Nawierzchnia trawiasta 76 m 2 MAJ 2010 STRONA 6/11

7 Kolory nawierzchni przyjęto zgodnie z kolorystyką programu RADOSNA SZKOŁA ". Wymagania dla materiałów nawierzchni syntetycznych: Nawierzchnia wylewana dwuwarstwowa ułożona na podbudowie z kruszyw. Skład mieszanina granulatu EPDM połączonego lepiszczem poliuretanowym. Grubość należy dobrać mając na uwadze wysokość upadkową dla konkretnego urządzenia zgodnie z odpowiednią normą. Nawierzchnia musi posiadać: 1. Badania na zgodność z normą PN-EN Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 3. Atest PZH dla oferowanej nawierzchni. 4. Autoryzacja producenta nawierzchni wystawiona dla wykonawcy na realizowana inwestycje wraz z potwierdzeniem gwarancji udzielonej przez producenta na tę nawierzchnie. Projektowane warstwy nawierzchni: - Nawierzchnia bezpieczna o odpowiedniej grubości zgodnie z normą PN-EN 1177, - podsypka cementowo-piaskowa o gr. 5,0 cm, - w-wa podbudowy z kruszywa łamanego gr. 15 cm. - zagęszczona podsypka piaskowa gr. 10 cm. Odprowadzenie wody deszczowej nawierzchnia przepuszczalna. Obrzeża nawierzchni systemowe bezpieczne lub betonowe oblane nawierzchnia bezpieczną. Obrzeża trawnikowe 8 x 25 cm należy układać na ławie betonowej gr. 10,0 cm. Dopuszcza się inną nawierzchnie bezpieczną, syntetyczną np. z gotowych płytek pod warunkiem, iż materiał będzie spełniał wyżej przytoczone przepisy i normy oraz warunki Programu Radosna Szkoła Elementy (urządzenia) placu zabaw Urządzenia zabawowe i wyposażenie dodatkowe Dobór urządzeń zabawowych dokonany w oparciu o Program Radosna Szkoła oraz po analizie potrzeb szkoły. Zastosowano głównie urządzenia o zróżnicowanych funkcjach. W uzupełnieniu urządzeń zastosowano ławki, kosze na śmieci, tablicę informacyjną z regulaminem placu oraz informacją o Programie Radosna Szkoła. Wszystkie projektowane urządzenia muszą posiadać odpowiednie certyfikaty. Montaż zgodnie z instrukcją producenta. Elementy (urządzenia) placu zabaw 1 - Zestaw zabawowy /Domek Agatka/ - 1 szt. 2 - Ścianka wspinaczkowa /Aztec Horizontal/ - 1 szt. 3 - Huśtawka /Bocianie Gnizado/ - 1 szt. 4 - Huśtawka /Tuba/ - 1 szt. MAJ 2010 STRONA 7/11

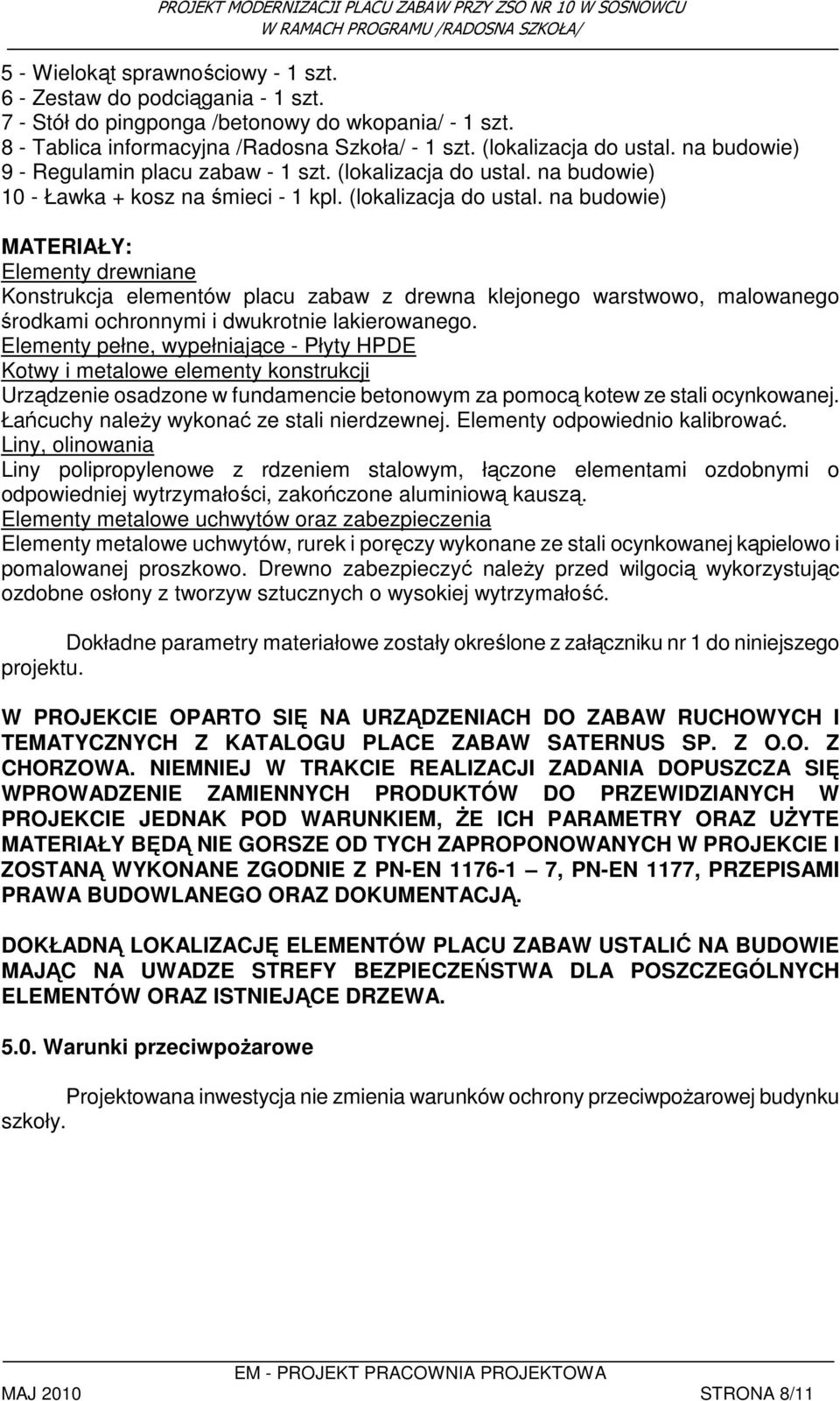

8 5 - Wielokąt sprawnościowy - 1 szt. 6 - Zestaw do podciągania - 1 szt. 7 - Stół do pingponga /betonowy do wkopania/ - 1 szt. 8 - Tablica informacyjna /Radosna Szkoła/ - 1 szt. (lokalizacja do ustal. na budowie) 9 - Regulamin placu zabaw - 1 szt. (lokalizacja do ustal. na budowie) 10 - Ławka + kosz na śmieci - 1 kpl. (lokalizacja do ustal. na budowie) MATERIAŁY: Elementy drewniane Konstrukcja elementów placu zabaw z drewna klejonego warstwowo, malowanego środkami ochronnymi i dwukrotnie lakierowanego. Elementy pełne, wypełniające - Płyty HPDE Kotwy i metalowe elementy konstrukcji Urządzenie osadzone w fundamencie betonowym za pomocą kotew ze stali ocynkowanej. Łańcuchy należy wykonać ze stali nierdzewnej. Elementy odpowiednio kalibrować. Liny, olinowania Liny polipropylenowe z rdzeniem stalowym, łączone elementami ozdobnymi o odpowiedniej wytrzymałości, zakończone aluminiową kauszą. Elementy metalowe uchwytów oraz zabezpieczenia Elementy metalowe uchwytów, rurek i poręczy wykonane ze stali ocynkowanej kąpielowo i pomalowanej proszkowo. Drewno zabezpieczyć należy przed wilgocią wykorzystując ozdobne osłony z tworzyw sztucznych o wysokiej wytrzymałość. Dokładne parametry materiałowe zostały określone z załączniku nr 1 do niniejszego projektu. W PROJEKCIE OPARTO SIĘ NA URZĄDZENIACH DO ZABAW RUCHOWYCH I TEMATYCZNYCH Z KATALOGU PLACE ZABAW SATERNUS SP. Z O.O. Z CHORZOWA. NIEMNIEJ W TRAKCIE REALIZACJI ZADANIA DOPUSZCZA SIĘ WPROWADZENIE ZAMIENNYCH PRODUKTÓW DO PRZEWIDZIANYCH W PROJEKCIE JEDNAK POD WARUNKIEM, ŻE ICH PARAMETRY ORAZ UŻYTE MATERIAŁY BĘDĄ NIE GORSZE OD TYCH ZAPROPONOWANYCH W PROJEKCIE I ZOSTANĄ WYKONANE ZGODNIE Z PN-EN , PN-EN 1177, PRZEPISAMI PRAWA BUDOWLANEGO ORAZ DOKUMENTACJĄ. DOKŁADNĄ LOKALIZACJĘ ELEMENTÓW PLACU ZABAW USTALIĆ NA BUDOWIE MAJĄC NA UWADZE STREFY BEZPIECZEŃSTWA DLA POSZCZEGÓLNYCH ELEMENTÓW ORAZ ISTNIEJĄCE DRZEWA Warunki przeciwpożarowe Projektowana inwestycja nie zmienia warunków ochrony przeciwpożarowej budynku szkoły. MAJ 2010 STRONA 8/11

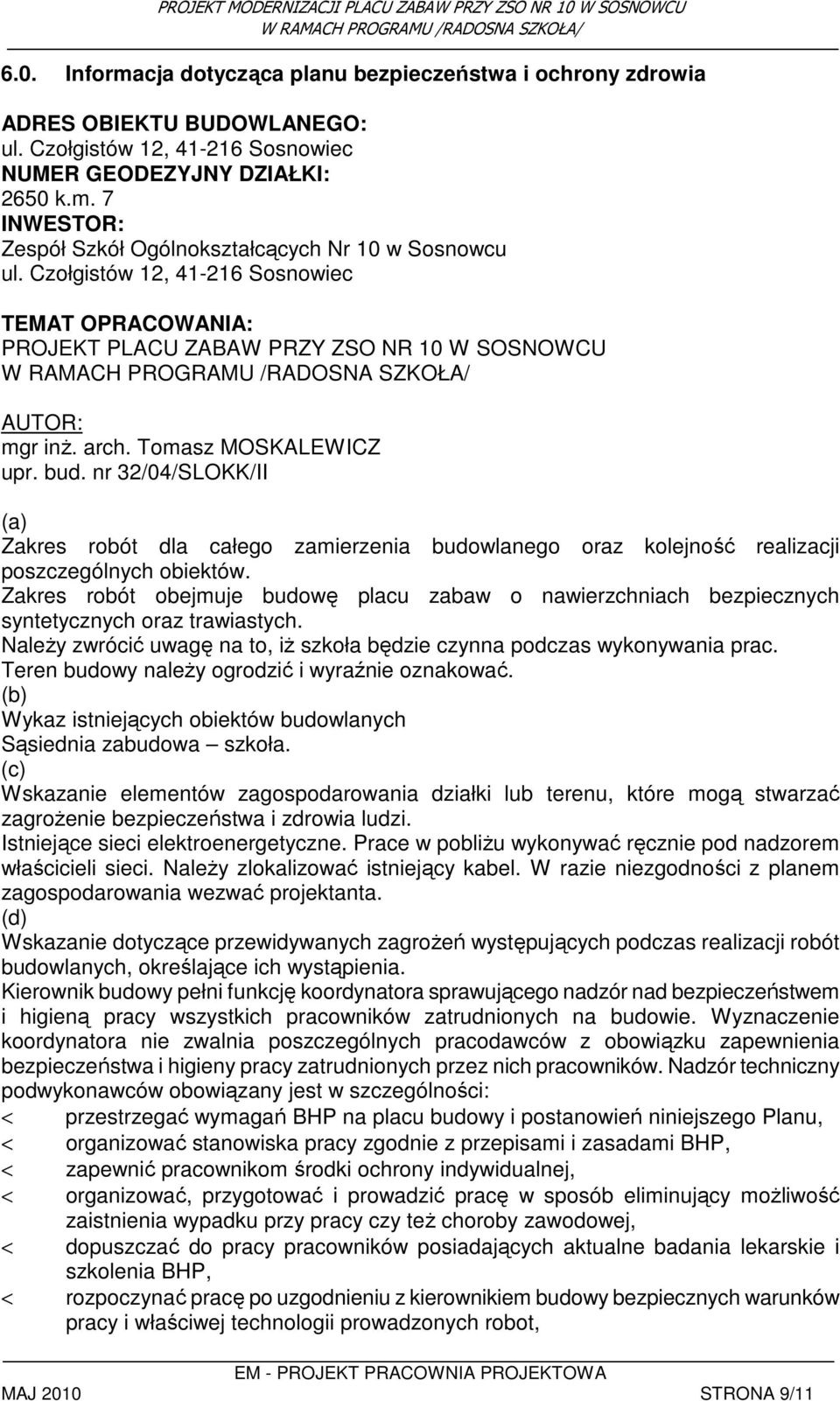

9 6.0. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia ADRES OBIEKTU BUDOWLANEGO: ul. Czołgistów 12, Sosnowiec NUMER GEODEZYJNY DZIAŁKI: 2650 k.m. 7 INWESTOR: Zespół Szkół Ogólnokształcących Nr 10 w Sosnowcu ul. Czołgistów 12, Sosnowiec TEMAT OPRACOWANIA: PROJEKT PLACU ZABAW PRZY ZSO NR 10 W SOSNOWCU AUTOR: mgr inż. arch. Tomasz MOSKALEWICZ upr. bud. nr 32/04/SLOKK/II (a) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zakres robót obejmuje budowę placu zabaw o nawierzchniach bezpiecznych syntetycznych oraz trawiastych. Należy zwrócić uwagę na to, iż szkoła będzie czynna podczas wykonywania prac. Teren budowy należy ogrodzić i wyraźnie oznakować. (b) Wykaz istniejących obiektów budowlanych Sąsiednia zabudowa szkoła. (c) Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Istniejące sieci elektroenergetyczne. Prace w pobliżu wykonywać ręcznie pod nadzorem właścicieli sieci. Należy zlokalizować istniejący kabel. W razie niezgodności z planem zagospodarowania wezwać projektanta. (d) Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające ich wystąpienia. Kierownik budowy pełni funkcję koordynatora sprawującego nadzór nad bezpieczeństwem i higieną pracy wszystkich pracowników zatrudnionych na budowie. Wyznaczenie koordynatora nie zwalnia poszczególnych pracodawców z obowiązku zapewnienia bezpieczeństwa i higieny pracy zatrudnionych przez nich pracowników. Nadzór techniczny podwykonawców obowiązany jest w szczególności: < przestrzegać wymagań BHP na placu budowy i postanowień niniejszego Planu, < organizować stanowiska pracy zgodnie z przepisami i zasadami BHP, < zapewnić pracownikom środki ochrony indywidualnej, < organizować, przygotować i prowadzić pracę w sposób eliminujący możliwość zaistnienia wypadku przy pracy czy też choroby zawodowej, < dopuszczać do pracy pracowników posiadających aktualne badania lekarskie i szkolenia BHP, < rozpoczynać pracę po uzgodnieniu z kierownikiem budowy bezpiecznych warunków pracy i właściwej technologii prowadzonych robot, MAJ 2010 STRONA 9/11

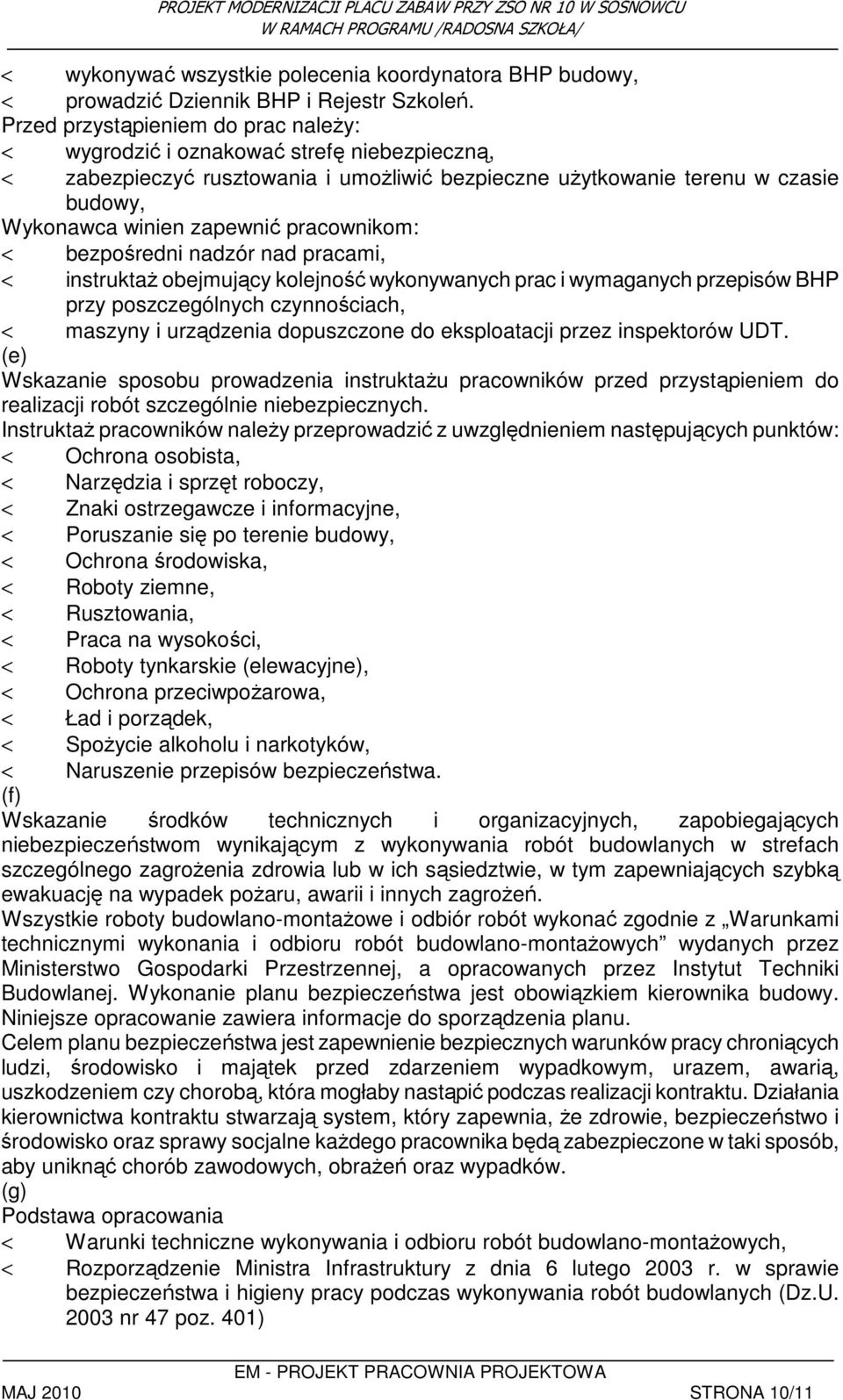

10 < wykonywać wszystkie polecenia koordynatora BHP budowy, < prowadzić Dziennik BHP i Rejestr Szkoleń. Przed przystąpieniem do prac należy: < wygrodzić i oznakować strefę niebezpieczną, < zabezpieczyć rusztowania i umożliwić bezpieczne użytkowanie terenu w czasie budowy, Wykonawca winien zapewnić pracownikom: < bezpośredni nadzór nad pracami, < instruktaż obejmujący kolejność wykonywanych prac i wymaganych przepisów BHP przy poszczególnych czynnościach, < maszyny i urządzenia dopuszczone do eksploatacji przez inspektorów UDT. (e) Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Instruktaż pracowników należy przeprowadzić z uwzględnieniem następujących punktów: < Ochrona osobista, < Narzędzia i sprzęt roboczy, < Znaki ostrzegawcze i informacyjne, < Poruszanie się po terenie budowy, < Ochrona środowiska, < Roboty ziemne, < Rusztowania, < Praca na wysokości, < Roboty tynkarskie (elewacyjne), < Ochrona przeciwpożarowa, < Ład i porządek, < Spożycie alkoholu i narkotyków, < Naruszenie przepisów bezpieczeństwa. (f) Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Wszystkie roboty budowlano-montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej, a opracowanych przez Instytut Techniki Budowlanej. Wykonanie planu bezpieczeństwa jest obowiązkiem kierownika budowy. Niniejsze opracowanie zawiera informacje do sporządzenia planu. Celem planu bezpieczeństwa jest zapewnienie bezpiecznych warunków pracy chroniących ludzi, środowisko i majątek przed zdarzeniem wypadkowym, urazem, awarią, uszkodzeniem czy chorobą, która mogłaby nastąpić podczas realizacji kontraktu. Działania kierownictwa kontraktu stwarzają system, który zapewnia, że zdrowie, bezpieczeństwo i środowisko oraz sprawy socjalne każdego pracownika będą zabezpieczone w taki sposób, aby uniknąć chorób zawodowych, obrażeń oraz wypadków. (g) Podstawa opracowania < Warunki techniczne wykonywania i odbioru robót budowlano-montażowych, < Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U nr 47 poz. 401) MAJ 2010 STRONA 10/11

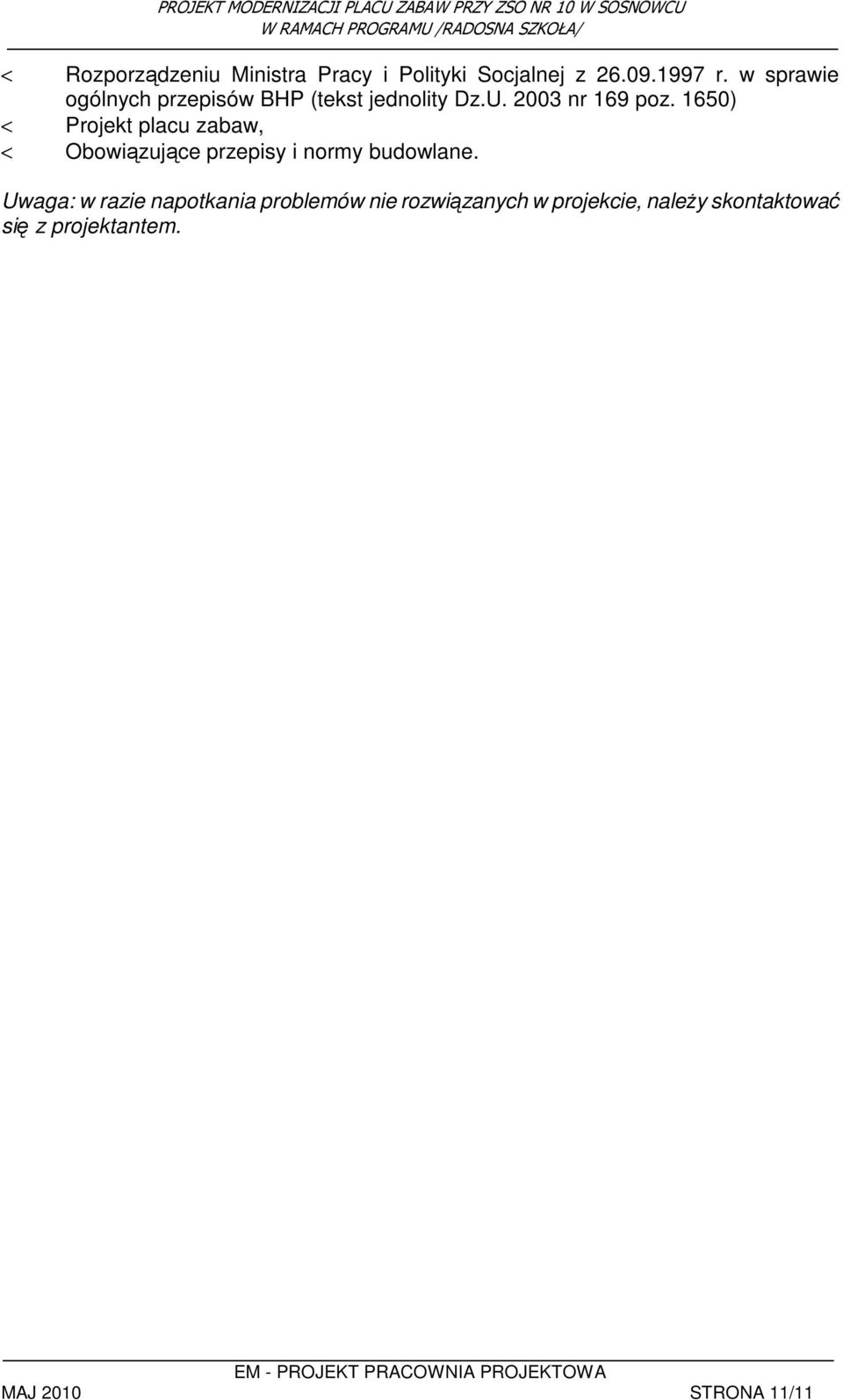

11 < Rozporządzeniu Ministra Pracy i Polityki Socjalnej z r. w sprawie ogólnych przepisów BHP (tekst jednolity Dz.U nr 169 poz. 1650) < Projekt placu zabaw, < Obowiązujące przepisy i normy budowlane. Uwaga: w razie napotkania problemów nie rozwiązanych w projekcie, należy skontaktować się z projektantem. MAJ 2010 STRONA 11/11
