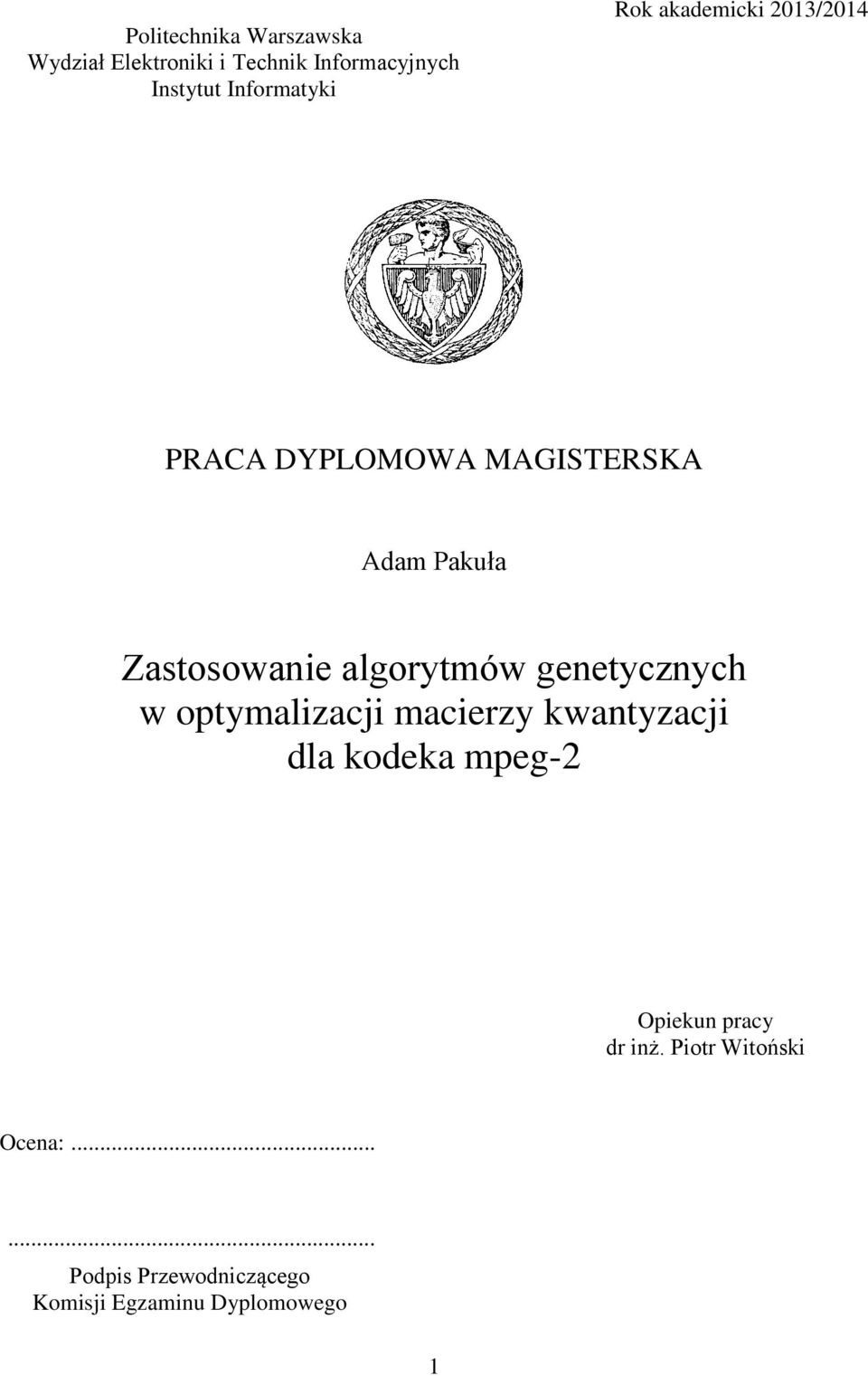

1 Politechnika Warszawska Wydział Elektroniki i Technik Informacyjnych Instytut Informatyki Rok akademicki 2013/2014 PRACA DYPLOMOWA MAGISTERSKA Adam Pakuła Zastosowanie algorytmów genetycznych w optymalizacji macierzy kwantyzacji dla kodeka mpeg-2 Opiekun pracy dr inż. Piotr Witoński Ocena: Podpis Przewodniczącego Komisji Egzaminu Dyplomowego 1

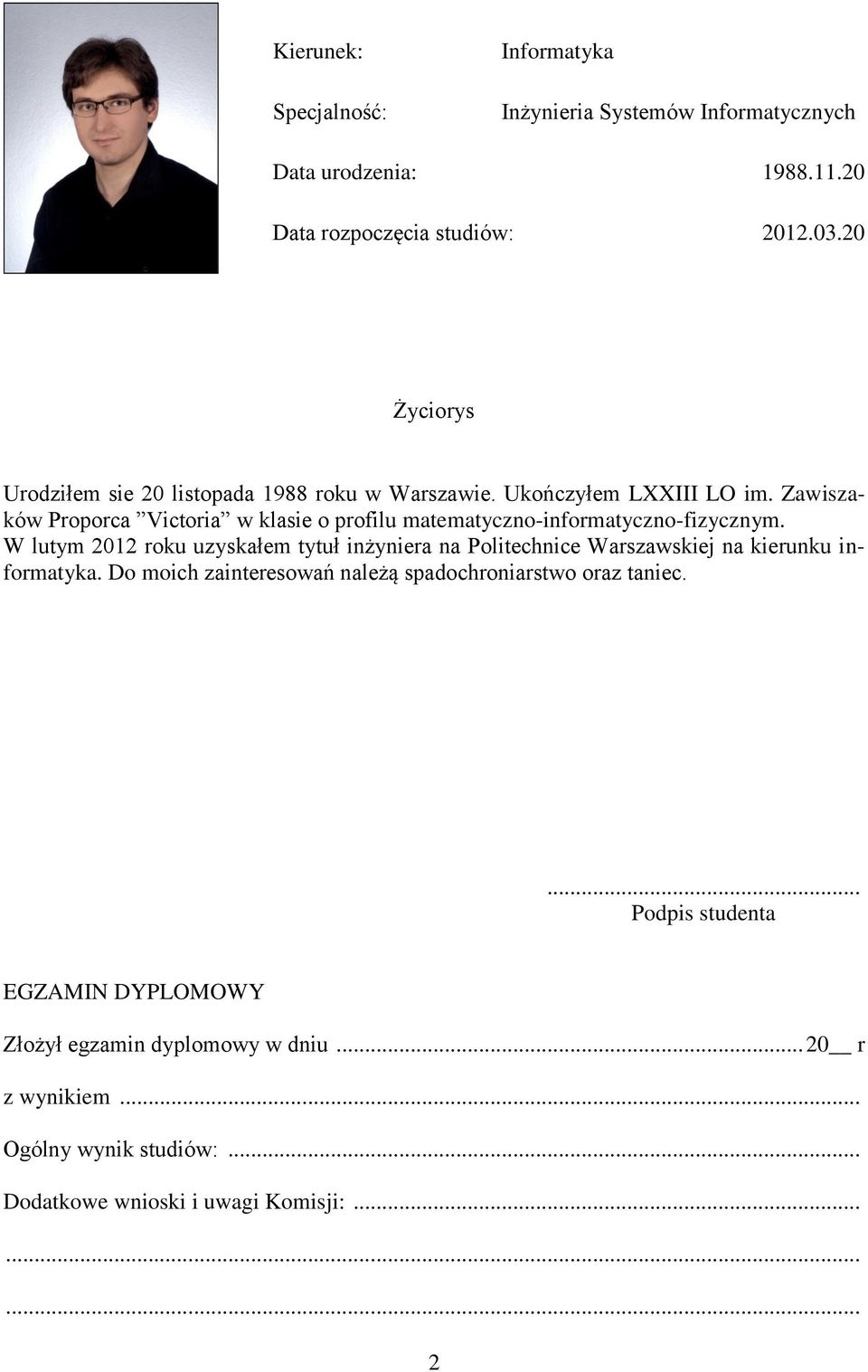

2 Kierunek: Specjalność: Informatyka Inżynieria Systemów Informatycznych Data urodzenia: Data rozpoczęcia studiów: Życiorys Urodziłem sie 20 listopada 1988 roku w Warszawie. Ukończyłem LXXIII LO im. Zawiszaków Proporca Victoria w klasie o profilu matematyczno-informatyczno-fizycznym. W lutym 2012 roku uzyskałem tytuł inżyniera na Politechnice Warszawskiej na kierunku informatyka. Do moich zainteresowań należą spadochroniarstwo oraz taniec.... Podpis studenta EGZAMIN DYPLOMOWY Złożył egzamin dyplomowy w dniu r z wynikiem... Ogólny wynik studiów:... Dodatkowe wnioski i uwagi Komisji:

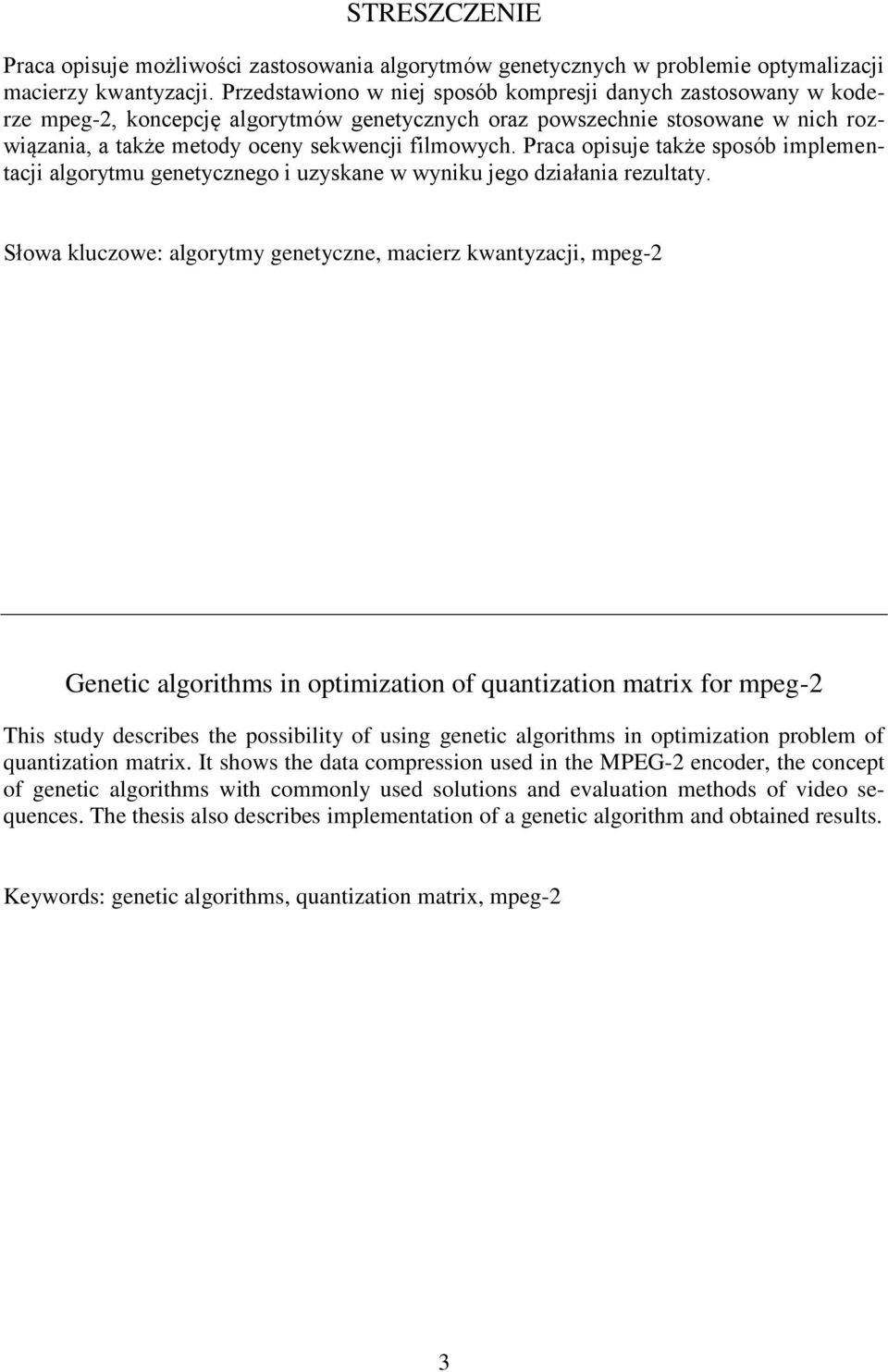

3 STRESZCZENIE Praca opisuje możliwości zastosowania algorytmów genetycznych w problemie optymalizacji macierzy kwantyzacji. Przedstawiono w niej sposób kompresji danych zastosowany w koderze mpeg-2, koncepcję algorytmów genetycznych oraz powszechnie stosowane w nich rozwiązania, a także metody oceny sekwencji filmowych. Praca opisuje także sposób implementacji algorytmu genetycznego i uzyskane w wyniku jego działania rezultaty. Słowa kluczowe: algorytmy genetyczne, macierz kwantyzacji, mpeg-2 Genetic algorithms in optimization of quantization matrix for mpeg-2 This study describes the possibility of using genetic algorithms in optimization problem of quantization matrix. It shows the data compression used in the MPEG-2 encoder, the concept of genetic algorithms with commonly used solutions and evaluation methods of video sequences. The thesis also describes implementation of a genetic algorithm and obtained results. Keywords: genetic algorithms, quantization matrix, mpeg-2 3

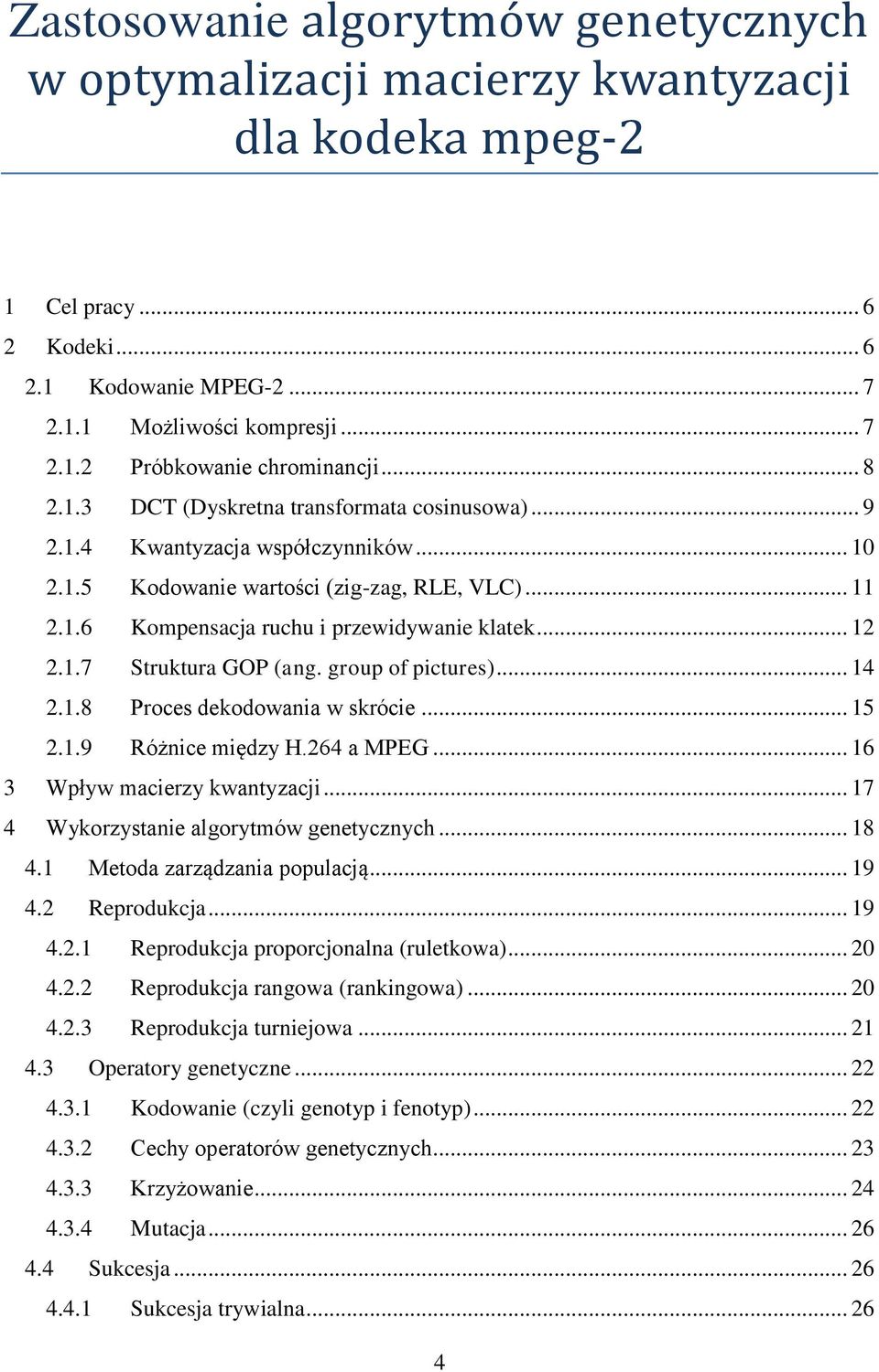

4 Zastosowanie algorytmów genetycznych w optymalizacji macierzy kwantyzacji dla kodeka mpeg-2 1 Cel pracy Kodeki Kodowanie MPEG Możliwości kompresji Próbkowanie chrominancji DCT (Dyskretna transformata cosinusowa) Kwantyzacja współczynników Kodowanie wartości (zig-zag, RLE, VLC) Kompensacja ruchu i przewidywanie klatek Struktura GOP (ang. group of pictures) Proces dekodowania w skrócie Różnice między H.264 a MPEG Wpływ macierzy kwantyzacji Wykorzystanie algorytmów genetycznych Metoda zarządzania populacją Reprodukcja Reprodukcja proporcjonalna (ruletkowa) Reprodukcja rangowa (rankingowa) Reprodukcja turniejowa Operatory genetyczne Kodowanie (czyli genotyp i fenotyp) Cechy operatorów genetycznych Krzyżowanie Mutacja Sukcesja Sukcesja trywialna

5 4.4.2 Sukcesja elitarna Kryteria stopu Monitorowanie rozwiązań Monitorowanie zdolności eksploracyjnych Funkcja oceny Metody oceny sekwencji filmowych Wybór właściwej klatki do oceny Metody oceny podobieństwa obrazów Peak Signal-to-noise ratio (PSNR) Structural similarity (SSIM) Implementacja algorytmu Algorytm genetyczny Kodowanie Funkcja oceny Reprodukcja, operatory genetyczne i sukcesja Generator liczb pseudolosowych Projekt FFmpeg Polecenia i ich opcje Biblioteka opencv Obsługa aplikacji Parametry Wyniki badań Dobór metod algorytmu Proces reprodukcji Obciążony operator mutacji Wpływ wyboru klatki podlegającej ocenie Wyniki działania algorytmu Wpływ funkcji oceny na wyniki Podsumowanie Bibliografia

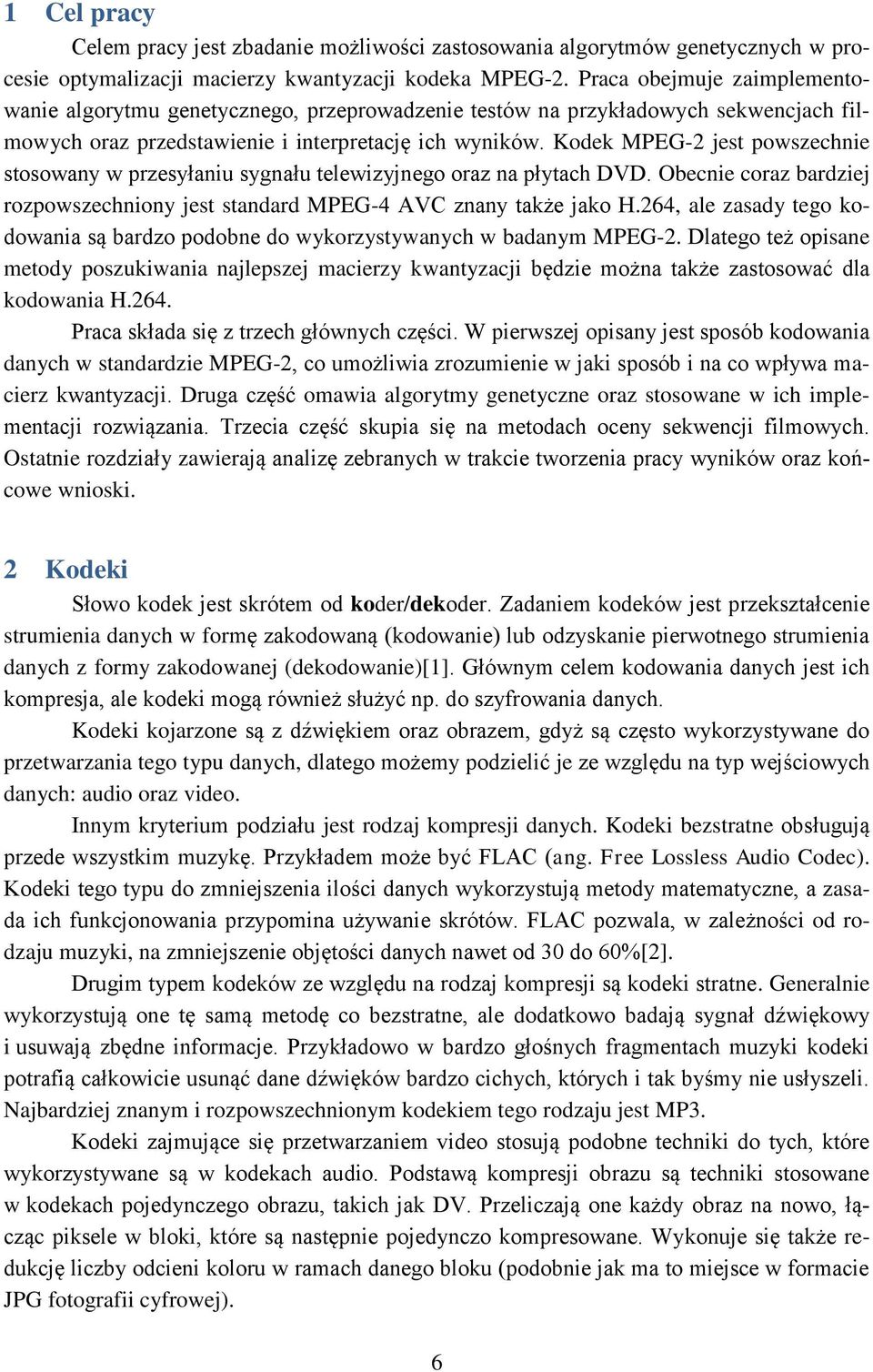

6 1 Cel pracy Celem pracy jest zbadanie możliwości zastosowania algorytmów genetycznych w procesie optymalizacji macierzy kwantyzacji kodeka MPEG-2. Praca obejmuje zaimplementowanie algorytmu genetycznego, przeprowadzenie testów na przykładowych sekwencjach filmowych oraz przedstawienie i interpretację ich wyników. Kodek MPEG-2 jest powszechnie stosowany w przesyłaniu sygnału telewizyjnego oraz na płytach DVD. Obecnie coraz bardziej rozpowszechniony jest standard MPEG-4 AVC znany także jako H.264, ale zasady tego kodowania są bardzo podobne do wykorzystywanych w badanym MPEG-2. Dlatego też opisane metody poszukiwania najlepszej macierzy kwantyzacji będzie można także zastosować dla kodowania H.264. Praca składa się z trzech głównych części. W pierwszej opisany jest sposób kodowania danych w standardzie MPEG-2, co umożliwia zrozumienie w jaki sposób i na co wpływa macierz kwantyzacji. Druga część omawia algorytmy genetyczne oraz stosowane w ich implementacji rozwiązania. Trzecia część skupia się na metodach oceny sekwencji filmowych. Ostatnie rozdziały zawierają analizę zebranych w trakcie tworzenia pracy wyników oraz końcowe wnioski. 2 Kodeki Słowo kodek jest skrótem od koder/dekoder. Zadaniem kodeków jest przekształcenie strumienia danych w formę zakodowaną (kodowanie) lub odzyskanie pierwotnego strumienia danych z formy zakodowanej (dekodowanie)[1]. Głównym celem kodowania danych jest ich kompresja, ale kodeki mogą również służyć np. do szyfrowania danych. Kodeki kojarzone są z dźwiękiem oraz obrazem, gdyż są często wykorzystywane do przetwarzania tego typu danych, dlatego możemy podzielić je ze względu na typ wejściowych danych: audio oraz video. Innym kryterium podziału jest rodzaj kompresji danych. Kodeki bezstratne obsługują przede wszystkim muzykę. Przykładem może być FLAC (ang. Free Lossless Audio Codec). Kodeki tego typu do zmniejszenia ilości danych wykorzystują metody matematyczne, a zasada ich funkcjonowania przypomina używanie skrótów. FLAC pozwala, w zależności od rodzaju muzyki, na zmniejszenie objętości danych nawet od 30 do 60%[2]. Drugim typem kodeków ze względu na rodzaj kompresji są kodeki stratne. Generalnie wykorzystują one tę samą metodę co bezstratne, ale dodatkowo badają sygnał dźwiękowy i usuwają zbędne informacje. Przykładowo w bardzo głośnych fragmentach muzyki kodeki potrafią całkowicie usunąć dane dźwięków bardzo cichych, których i tak byśmy nie usłyszeli. Najbardziej znanym i rozpowszechnionym kodekiem tego rodzaju jest MP3. Kodeki zajmujące się przetwarzaniem video stosują podobne techniki do tych, które wykorzystywane są w kodekach audio. Podstawą kompresji obrazu są techniki stosowane w kodekach pojedynczego obrazu, takich jak DV. Przeliczają one każdy obraz na nowo, łącząc piksele w bloki, które są następnie pojedynczo kompresowane. Wykonuje się także redukcję liczby odcieni koloru w ramach danego bloku (podobnie jak ma to miejsce w formacie JPG fotografii cyfrowej). 6

7 Większym wyrafinowaniem cechują się kodeki ruchomych obrazów, takie jak liczne warianty MPEG. Takie kodeki dodatkowo redukują ilość danych łącząc ze sobą sekwencje z wielu pojedynczych obrazów. W całości zapisywany jest obraz pierwszy, z kolejnych obrazów zapisywane są części, które różnią się od obrazów poprzednich. Pozwala to na pominięcie zapisywania za każdym razem danych o elementach nieruchomych, takich jak tło. 2.1 Kodowanie MPEG-2 W 1988 roku powstała grupa robocza (ang. Working Group) jedenastu połączonych Komisji Technicznych ISO (ang. International Standards Organisation) i IEC (ang. International Electrotechnical Commission), nazywana powszechnie Moving Picture Expert Group, czyli w skrócie MPEG. Grupa ta w 1993 roku opracowała pierwszy standard kompresji sygnału MPEG-1, a w 1994 roku MPEG-2, który został zatwierdzony jako standard ISO/IEC Generic coding of moving pictures and associated audio information [3]. MPEG-1 jest standardem ograniczającym się do strumieni wideo bez przeplotu, zaprojektowany by wspierać kodowanie wideo o przepływności do około 1,5Mbit/s. MPEG-2 z kolei zaprojektowany został tak, aby wspierać kodowanie obrazów z przeplotem o wysokiej jakości z przepływnością między 5 a 10 Mbit/s (oczywiście MPEG-2, którego znamy dziś obsługuje także formaty high definition z przepływnością między 15 a 30 Mbit/s). Oba standardy obejmują trzy części: aspekty systemowe (multiplexing i synchronizacja), kodowanie wideo oraz kodowanie audio. Należy zauważyć, że standardy MPEG definiują jedynie składnię i semantykę strumienia bitowego (ang. bit-stream) oraz proces dekodowania. Standardy te nie specyfikują procesu kodowania i nie podają konkretnego algorytmu na jego przebieg. Pozwala to wykazać się programistom inwencją i daje możliwości poprawy technik kodowania[4] Możliwości kompresji Kompresja w kodowaniu MPEG odbywa się poprzez usunięcie redundantnej oraz mniej ważnej informacji z sygnału wejściowego. W sygnale wideo można zidentyfikować trzy główne źródła nadmiarowości: Redundancja przestrzenna i czasowa: wartości sąsiadujących ze sobą pikseli są skorelowane, zarówno w tej samej klatce jak i w sąsiednich klatkach filmu. Zatem w pewnym niewielkim zakresie możliwe jest przewidywanie koloru danego piksela na podstawie sąsiednich. Redundancja entropijna: dla sygnałów, które nie są losowe, część wartości występują częściej niż inne. Dlatego też wartości często występujące koduje się przy użyciu mniejszej liczby znaków, a wartości występujące najrzadziej otrzymują najdłuższe kody (co wykorzystują kody zmiennej długości np. w kodowaniu Huffmana). Czynniki psycho-wizualne: bazują na analizie możliwości i ograniczeń ludzkiego mózgu oraz zmysłu wzroku. Ludzkie oko nie dostrzega małych szczegółów na ekranie (ograniczona rozdzielczość przestrzenna), a także nie jest w stanie śledzić bardzo szybkich zmian (ograniczona rozdzielczość czasowa). 7

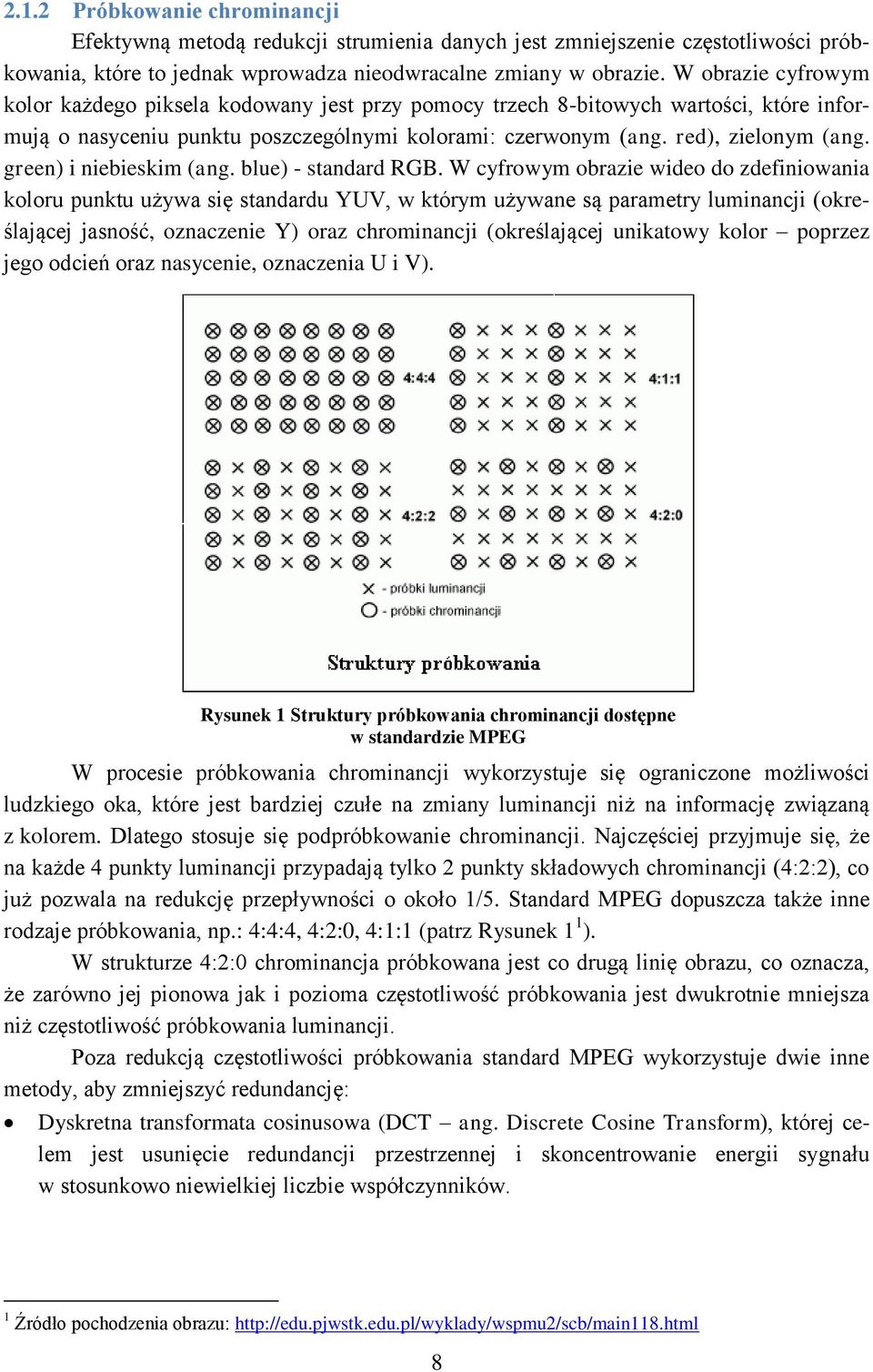

8 2.1.2 Próbkowanie chrominancji Efektywną metodą redukcji strumienia danych jest zmniejszenie częstotliwości próbkowania, które to jednak wprowadza nieodwracalne zmiany w obrazie. W obrazie cyfrowym kolor każdego piksela kodowany jest przy pomocy trzech 8-bitowych wartości, które informują o nasyceniu punktu poszczególnymi kolorami: czerwonym (ang. red), zielonym (ang. green) i niebieskim (ang. blue) - standard RGB. W cyfrowym obrazie wideo do zdefiniowania koloru punktu używa się standardu YUV, w którym używane są parametry luminancji (określającej jasność, oznaczenie Y) oraz chrominancji (określającej unikatowy kolor poprzez jego odcień oraz nasycenie, oznaczenia U i V). W procesie próbkowania chrominancji wykorzystuje się ograniczone możliwości ludzkiego oka, które jest bardziej czułe na zmiany luminancji niż na informację związaną z kolorem. Dlatego stosuje się podpróbkowanie chrominancji. Najczęściej przyjmuje się, że na każde 4 punkty luminancji przypadają tylko 2 punkty składowych chrominancji (4:2:2), co już pozwala na redukcję przepływności o około 1/5. Standard MPEG dopuszcza także inne rodzaje próbkowania, np.: 4:4:4, 4:2:0, 4:1:1 (patrz Rysunek 1 1 ). W strukturze 4:2:0 chrominancja próbkowana jest co drugą linię obrazu, co oznacza, że zarówno jej pionowa jak i pozioma częstotliwość próbkowania jest dwukrotnie mniejsza niż częstotliwość próbkowania luminancji. Poza redukcją częstotliwości próbkowania standard MPEG wykorzystuje dwie inne metody, aby zmniejszyć redundancję: Rysunek 1 Struktury próbkowania chrominancji dostępne w standardzie MPEG Dyskretna transformata cosinusowa (DCT ang. Discrete Cosine Transform), której celem jest usunięcie redundancji przestrzennej i skoncentrowanie energii sygnału w stosunkowo niewielkiej liczbie współczynników. 1 Źródło pochodzenia obrazu: 8

9 Kompensacja ruchu (ang. motion compensation) odbywająca się poprzez przewidywanie międzyklatkowe (ang. interframe prediction), które jest używane do usunięcia redundancji czasowej (różnice pomiędzy kolejnymi klatkami filmu bardzo często są niewielkie) DCT (Dyskretna transformata cosinusowa) Obraz każdej klatki dzielony jest na bloki o wielkości 8 8 punktów (Rysunek 2), a następnie dokonuje się na nich operacji matematycznej nazywanej transformatą cosinusową: gdzie: Równanie 1Wzór transformaty cosinusowej oraz F(u,v) wartości transformaty (w dziedzinie częstotliwości) f(x,y) wartości pikseli (dziedzina przestrzenna) x, y indeksy pikseli w bloku w dziedzinie przestrzennej u,v indeksy bloku w dziedzinie częstotliwości Rysunek 2 Podział obrazu na bloki, które poddane zostaną działaniu transformaty DCT jest procesem odwracalnym, który przekształca obraz z dziedziny przestrzennej do dziedziny częstotliwości. Odwrotna transformata cosinusowa (IDCT ang. inverted DCT) zdefiniowana jest następująco: Równanie 2 Odwrotna transformata cosinusowa Każdy ze współczynników bloku oznacza inną składową funkcji bazy. W lewym górnym rogu znajduje się współczynnik DC, którego wartość można interpretować jako średnią jasność 9

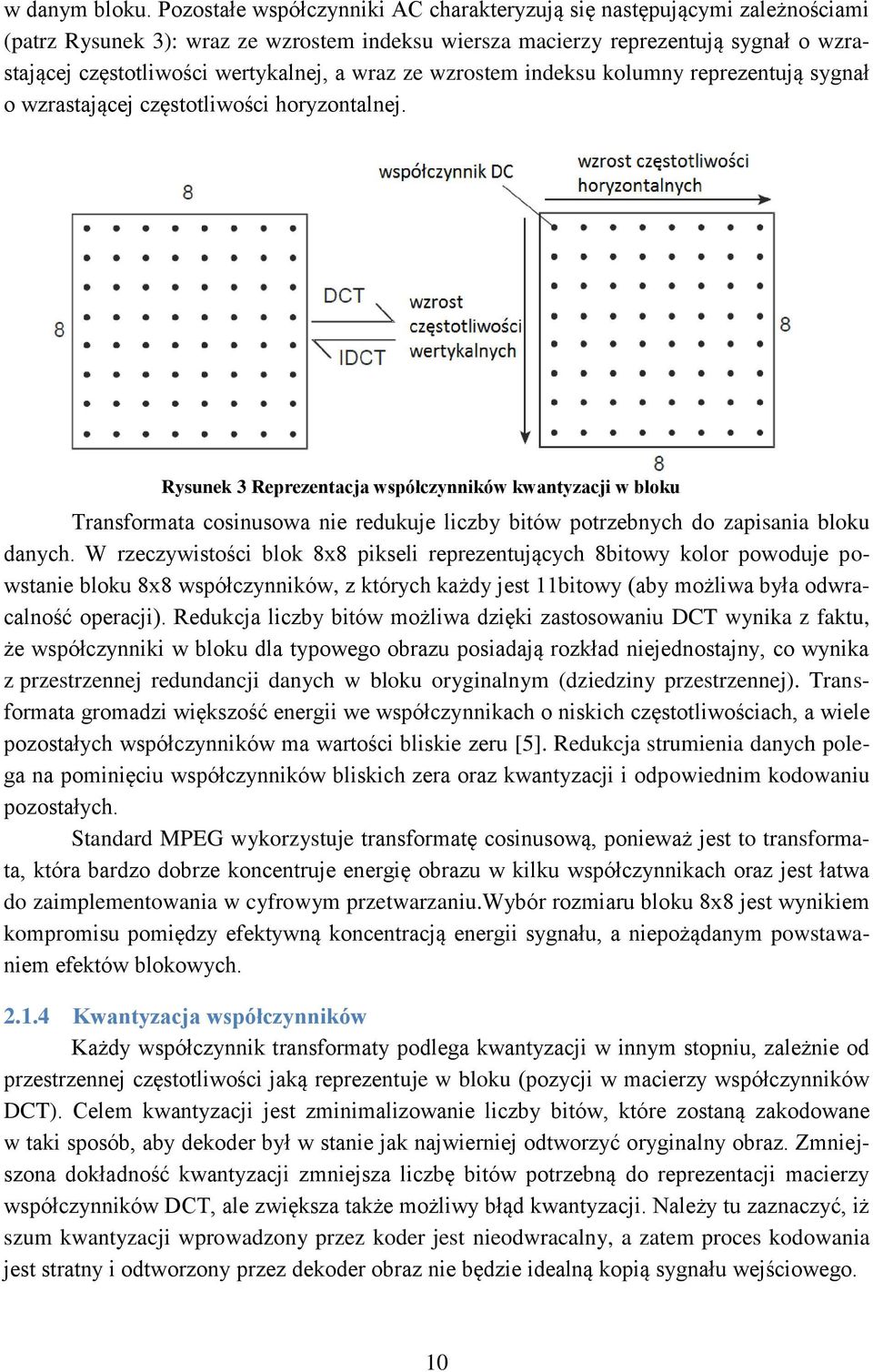

10 w danym bloku. Pozostałe współczynniki AC charakteryzują się następującymi zależnościami (patrz Rysunek 3): wraz ze wzrostem indeksu wiersza macierzy reprezentują sygnał o wzrastającej częstotliwości wertykalnej, a wraz ze wzrostem indeksu kolumny reprezentują sygnał o wzrastającej częstotliwości horyzontalnej. Rysunek 3 Reprezentacja współczynników kwantyzacji w bloku Transformata cosinusowa nie redukuje liczby bitów potrzebnych do zapisania bloku danych. W rzeczywistości blok 8x8 pikseli reprezentujących 8bitowy kolor powoduje powstanie bloku 8x8 współczynników, z których każdy jest 11bitowy (aby możliwa była odwracalność operacji). Redukcja liczby bitów możliwa dzięki zastosowaniu DCT wynika z faktu, że współczynniki w bloku dla typowego obrazu posiadają rozkład niejednostajny, co wynika z przestrzennej redundancji danych w bloku oryginalnym (dziedziny przestrzennej). Transformata gromadzi większość energii we współczynnikach o niskich częstotliwościach, a wiele pozostałych współczynników ma wartości bliskie zeru [5]. Redukcja strumienia danych polega na pominięciu współczynników bliskich zera oraz kwantyzacji i odpowiednim kodowaniu pozostałych. Standard MPEG wykorzystuje transformatę cosinusową, ponieważ jest to transformata, która bardzo dobrze koncentruje energię obrazu w kilku współczynnikach oraz jest łatwa do zaimplementowania w cyfrowym przetwarzaniu.wybór rozmiaru bloku 8x8 jest wynikiem kompromisu pomiędzy efektywną koncentracją energii sygnału, a niepożądanym powstawaniem efektów blokowych Kwantyzacja współczynników Każdy współczynnik transformaty podlega kwantyzacji w innym stopniu, zależnie od przestrzennej częstotliwości jaką reprezentuje w bloku (pozycji w macierzy współczynników DCT). Celem kwantyzacji jest zminimalizowanie liczby bitów, które zostaną zakodowane w taki sposób, aby dekoder był w stanie jak najwierniej odtworzyć oryginalny obraz. Zmniejszona dokładność kwantyzacji zmniejsza liczbę bitów potrzebną do reprezentacji macierzy współczynników DCT, ale zwiększa także możliwy błąd kwantyzacji. Należy tu zaznaczyć, iż szum kwantyzacji wprowadzony przez koder jest nieodwracalny, a zatem proces kodowania jest stratny i odtworzony przez dekoder obraz nie będzie idealną kopią sygnału wejściowego. 10

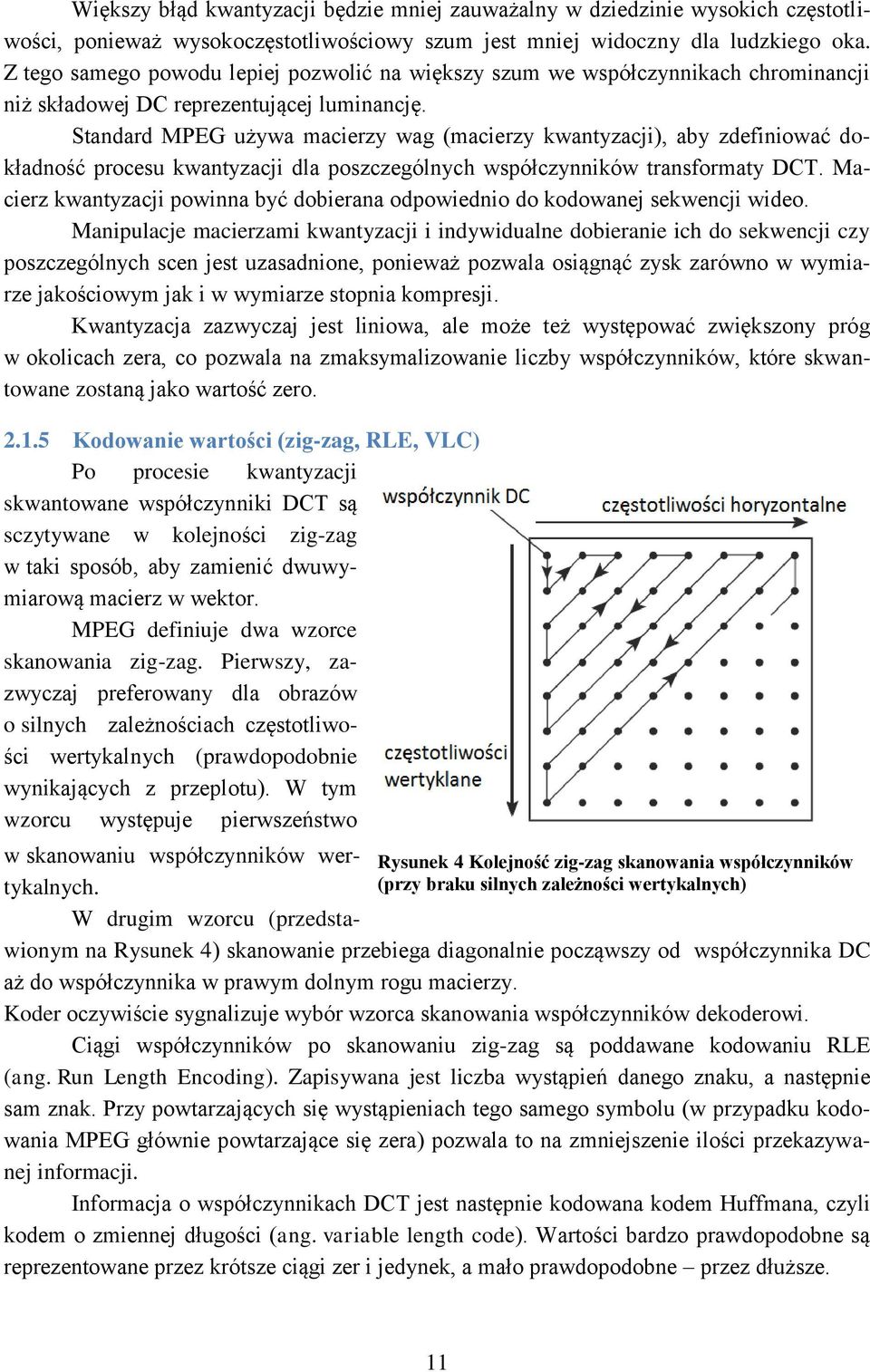

11 Większy błąd kwantyzacji będzie mniej zauważalny w dziedzinie wysokich częstotliwości, ponieważ wysokoczęstotliwościowy szum jest mniej widoczny dla ludzkiego oka. Z tego samego powodu lepiej pozwolić na większy szum we współczynnikach chrominancji niż składowej DC reprezentującej luminancję. Standard MPEG używa macierzy wag (macierzy kwantyzacji), aby zdefiniować dokładność procesu kwantyzacji dla poszczególnych współczynników transformaty DCT. Macierz kwantyzacji powinna być dobierana odpowiednio do kodowanej sekwencji wideo. Manipulacje macierzami kwantyzacji i indywidualne dobieranie ich do sekwencji czy poszczególnych scen jest uzasadnione, ponieważ pozwala osiągnąć zysk zarówno w wymiarze jakościowym jak i w wymiarze stopnia kompresji. Kwantyzacja zazwyczaj jest liniowa, ale może też występować zwiększony próg w okolicach zera, co pozwala na zmaksymalizowanie liczby współczynników, które skwantowane zostaną jako wartość zero Kodowanie wartości (zig-zag, RLE, VLC) Po procesie kwantyzacji skwantowane współczynniki DCT są sczytywane w kolejności zig-zag w taki sposób, aby zamienić dwuwymiarową macierz w wektor. MPEG definiuje dwa wzorce skanowania zig-zag. Pierwszy, zazwyczaj preferowany dla obrazów o silnych zależnościach częstotliwości wertykalnych (prawdopodobnie wynikających z przeplotu). W tym wzorcu występuje pierwszeństwo Rysunek 4 Kolejność zig-zag skanowania współczynników (przy braku silnych zależności wertykalnych) w skanowaniu współczynników wertykalnych. W drugim wzorcu (przedstawionym na Rysunek 4) skanowanie przebiega diagonalnie począwszy od współczynnika DC aż do współczynnika w prawym dolnym rogu macierzy. Koder oczywiście sygnalizuje wybór wzorca skanowania współczynników dekoderowi. Ciągi współczynników po skanowaniu zig-zag są poddawane kodowaniu RLE (ang. Run Length Encoding). Zapisywana jest liczba wystąpień danego znaku, a następnie sam znak. Przy powtarzających się wystąpieniach tego samego symbolu (w przypadku kodowania MPEG głównie powtarzające się zera) pozwala to na zmniejszenie ilości przekazywanej informacji. Informacja o współczynnikach DCT jest następnie kodowana kodem Huffmana, czyli kodem o zmiennej długości (ang. variable length code). Wartości bardzo prawdopodobne są reprezentowane przez krótsze ciągi zer i jedynek, a mało prawdopodobne przez dłuższe. 11

12 2.1.6 Kompensacja ruchu i przewidywanie klatek Bardzo często zmiana obrazu pomiędzy sąsiednimi klatkami filmu jest niewielka. Standard MPEG, aby wykorzystać zależności pomiędzy kolejnymi klatkami, stara się przewidywać ramki na podstawie referencyjnych klatek (ang. motion-compensated interframe prediction). Rysunek 5 Schemat predykcji międzyklatkowej kompensującej ruch Aby przewidywanie było możliwe muszą oczywiście istnieć klatki kluczowe, które nie odnoszą się do innych klatek. Takie klatki nazywamy klatkami typu intra (ang. intraframe). Do zdekodowania takiej klatki wystarczają tylko i wyłącznie jej dane. Klatki typu inter (ang. interframe) są klatkami, których wartości wyrażone są w postaci zależności od jednej lub kilku klatek sąsiednich, przy czym sąsiedztwo nie musi ograniczać się jedynie do klatki bezpośrednio poprzedzającej lub bezpośrednio następującej po zadanej. Obraz każdej klatki typu inter podzielony jest na makrobloki, których rozmiar najczęściej wynosi 16x16 pikseli. W odróżnieniu od klatek typu intra nie stosuje się tutaj bezpośredniego kodowania pikseli danego bloku. Zamiast tego koder poszukuje w klatce odniesienia najbardziej podobnego makrobloku (patrz Rysunek 5), przy pomocy algorytmu dopasowującego bloki (ang. Block Matching Algorithm - BMA). Jednym ze sposobów na poszukiwanie takiego bloku może być próba dopasowania go w najbliższym otoczeniu z różnymi wartościami przesunięcia i wybór najlepszego, czyli takiego dla którego różnica wartości pikseli jest najmniejsza (patrz Rysunek 6),. Ponieważ standard MPEG definiuje jedynie proces dekodowania twórcy koderów mogą stosować różne wersje algorytmów BMA. Niezależnie od tego w wyniku ich działania otrzymujemy tzw. Wektor ruchu (ang. motion vector), który wskazuje pozycję pasującego makrobloku w referencyjnym obrazie względem aktualnie kodowanego. Koder wylicza następnie różnicę wartości poszczególnych pikseli pomiędzy blokami, która nazywana jest błędem predykcji (ang. prediction error). 12

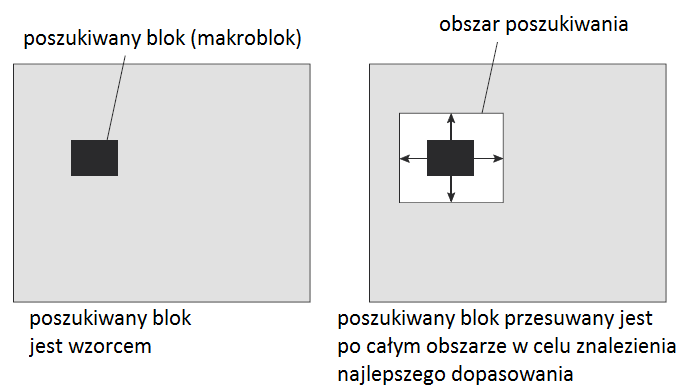

13 Rysunek 6 Schemat działania prostego algorytmu poszukującego najlepiej dopasowany blok W celu zmniejszenia ilości przysyłanych danych wektory ruchu są kodowane różnicowo, natomiast błędy predykcji związane z wektorami wykorzystują kodowanie podobne do tego opisanego w poprzednim dziale z wykorzystaniem dyskretnej transformaty kosinusowej, kwantyzacji i kodowania Huffmana. W standardzie MPEG-2 istnieją różne rodzaje przewidywania ruchu. Możliwe jest użycie przewidywania dla całej klatki, gdy istnieje jeden wspólny wektor ruchu lub przewidywania dla poszczególnych jej fragmentów, z których każdy posiada własny wektor ruchu. W ogólnym przypadku dla sekwencji filmowych, w których występuje powolny ruch przewidywanie klatkowe jest bardziej wydajne, a wraz ze wzrostem szybkości ruchu bardziej wydajne staje się przewidywanie fragmentów. Predykcja międzyramkowa (przewidywanie klatek) pozwala na osiągnięcie znacznego stopnia kompresji, jest jednak mocno uzależniona od działania zastosowanego w koderze algorytmu dopasowującego bloki. Dopóki algorytm jest w stanie znaleźć pasujący blok o małym błędzie predykcji całkowity rozmiar kodowanych danych (wektora ruchu i błędu predykcji) jest mniejszy niż bezpośrednio zakodowane wartości pikseli danego bloku. Jeżeli natomiast znaleziony blok nie jest dobrze dopasowany, błąd predykcji jest duży i rozmiar danych może być większy niż w przypadku zwykłego kodowania. W takim przypadku koder może zrobić wyjątek i użyć bezpośredniego kodowania. Dużą wadą kompensacji ruchu jest też możliwość propagacji błędu. Jeżeli referencyjny blok znaleziony jako najlepiej pasujący także został wcześniej zakodowany predykcyjnie, błąd podczas jego dekodowania przeniesie się na dalej. Jest to problem z punktu widzenia synchronizacji strumienia danych przez dekoder. 13

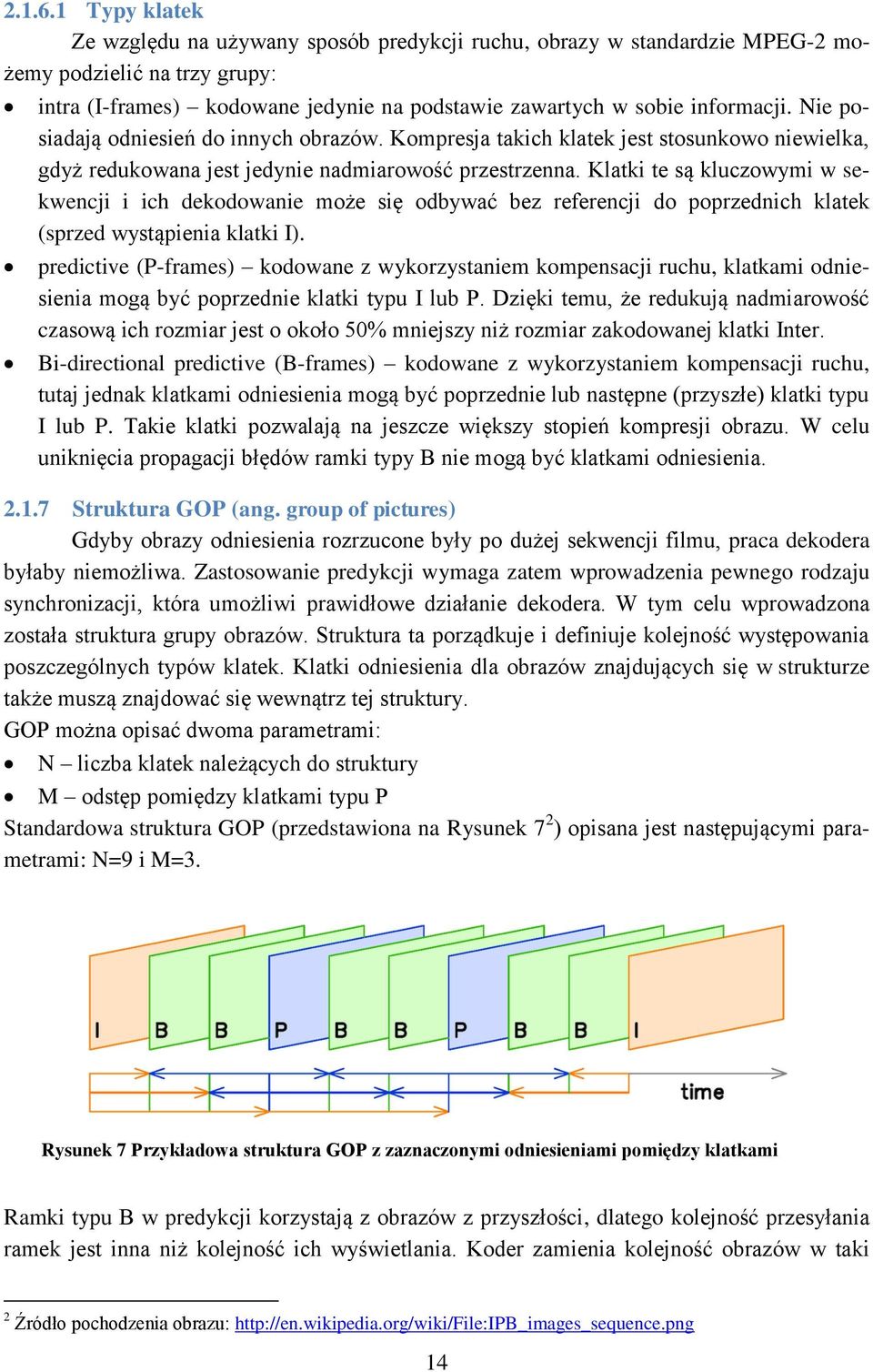

14 Typy klatek Ze względu na używany sposób predykcji ruchu, obrazy w standardzie MPEG-2 możemy podzielić na trzy grupy: intra (I-frames) kodowane jedynie na podstawie zawartych w sobie informacji. Nie posiadają odniesień do innych obrazów. Kompresja takich klatek jest stosunkowo niewielka, gdyż redukowana jest jedynie nadmiarowość przestrzenna. Klatki te są kluczowymi w sekwencji i ich dekodowanie może się odbywać bez referencji do poprzednich klatek (sprzed wystąpienia klatki I). predictive (P-frames) kodowane z wykorzystaniem kompensacji ruchu, klatkami odniesienia mogą być poprzednie klatki typu I lub P. Dzięki temu, że redukują nadmiarowość czasową ich rozmiar jest o około 50% mniejszy niż rozmiar zakodowanej klatki Inter. Bi-directional predictive (B-frames) kodowane z wykorzystaniem kompensacji ruchu, tutaj jednak klatkami odniesienia mogą być poprzednie lub następne (przyszłe) klatki typu I lub P. Takie klatki pozwalają na jeszcze większy stopień kompresji obrazu. W celu uniknięcia propagacji błędów ramki typy B nie mogą być klatkami odniesienia Struktura GOP (ang. group of pictures) Gdyby obrazy odniesienia rozrzucone były po dużej sekwencji filmu, praca dekodera byłaby niemożliwa. Zastosowanie predykcji wymaga zatem wprowadzenia pewnego rodzaju synchronizacji, która umożliwi prawidłowe działanie dekodera. W tym celu wprowadzona została struktura grupy obrazów. Struktura ta porządkuje i definiuje kolejność występowania poszczególnych typów klatek. Klatki odniesienia dla obrazów znajdujących się w strukturze także muszą znajdować się wewnątrz tej struktury. GOP można opisać dwoma parametrami: N liczba klatek należących do struktury M odstęp pomiędzy klatkami typu P Standardowa struktura GOP (przedstawiona na Rysunek 7 2 ) opisana jest następującymi parametrami: N=9 i M=3. Rysunek 7 Przykładowa struktura GOP z zaznaczonymi odniesieniami pomiędzy klatkami Ramki typu B w predykcji korzystają z obrazów z przyszłości, dlatego kolejność przesyłania ramek jest inna niż kolejność ich wyświetlania. Koder zamienia kolejność obrazów w taki 2 Źródło pochodzenia obrazu: 14

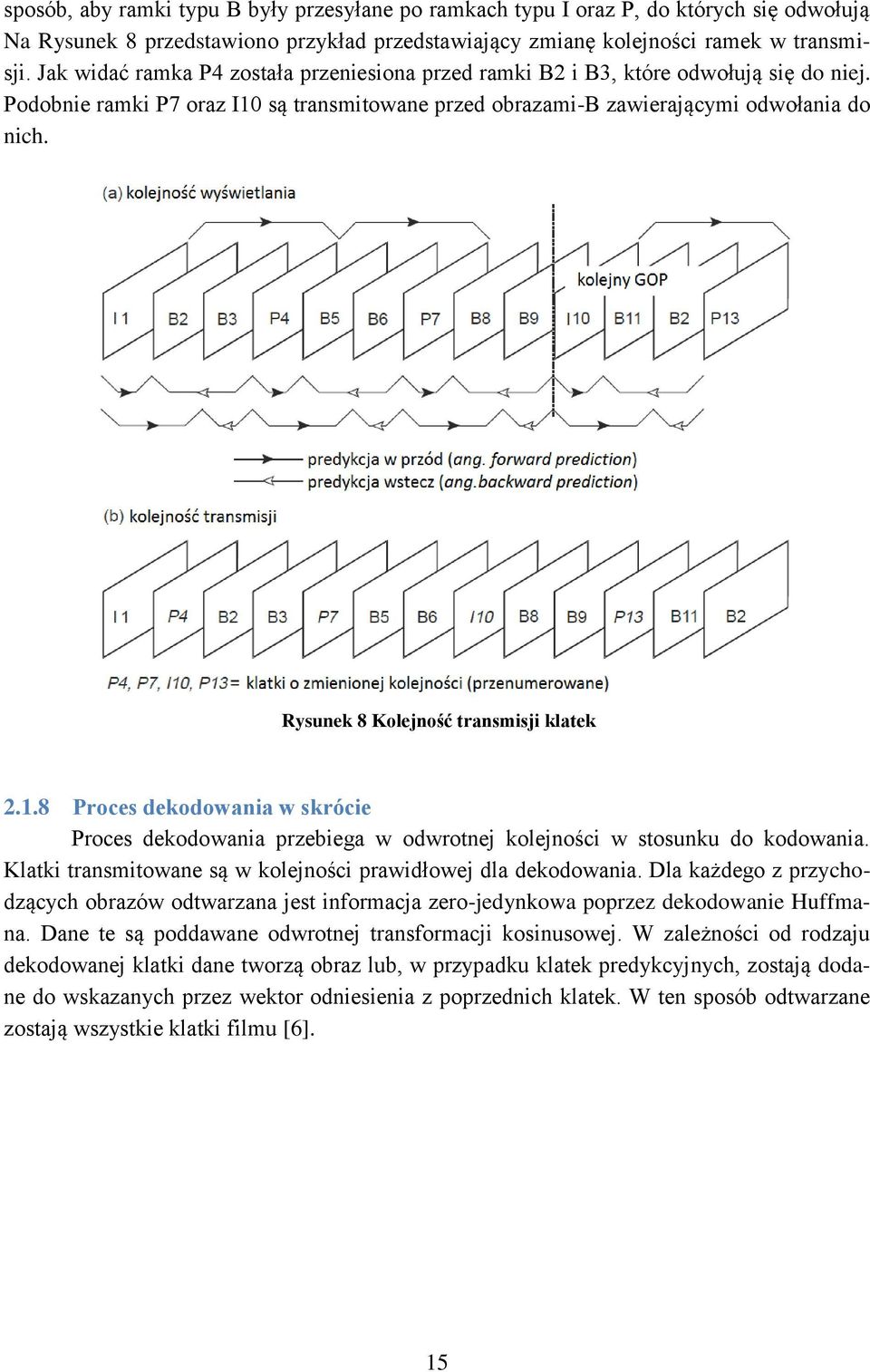

15 sposób, aby ramki typu B były przesyłane po ramkach typu I oraz P, do których się odwołują Na Rysunek 8 przedstawiono przykład przedstawiający zmianę kolejności ramek w transmisji. Jak widać ramka P4 została przeniesiona przed ramki B2 i B3, które odwołują się do niej. Podobnie ramki P7 oraz I10 są transmitowane przed obrazami-b zawierającymi odwołania do nich. Rysunek 8 Kolejność transmisji klatek Proces dekodowania w skrócie Proces dekodowania przebiega w odwrotnej kolejności w stosunku do kodowania. Klatki transmitowane są w kolejności prawidłowej dla dekodowania. Dla każdego z przychodzących obrazów odtwarzana jest informacja zero-jedynkowa poprzez dekodowanie Huffmana. Dane te są poddawane odwrotnej transformacji kosinusowej. W zależności od rodzaju dekodowanej klatki dane tworzą obraz lub, w przypadku klatek predykcyjnych, zostają dodane do wskazanych przez wektor odniesienia z poprzednich klatek. W ten sposób odtwarzane zostają wszystkie klatki filmu [6]. 15

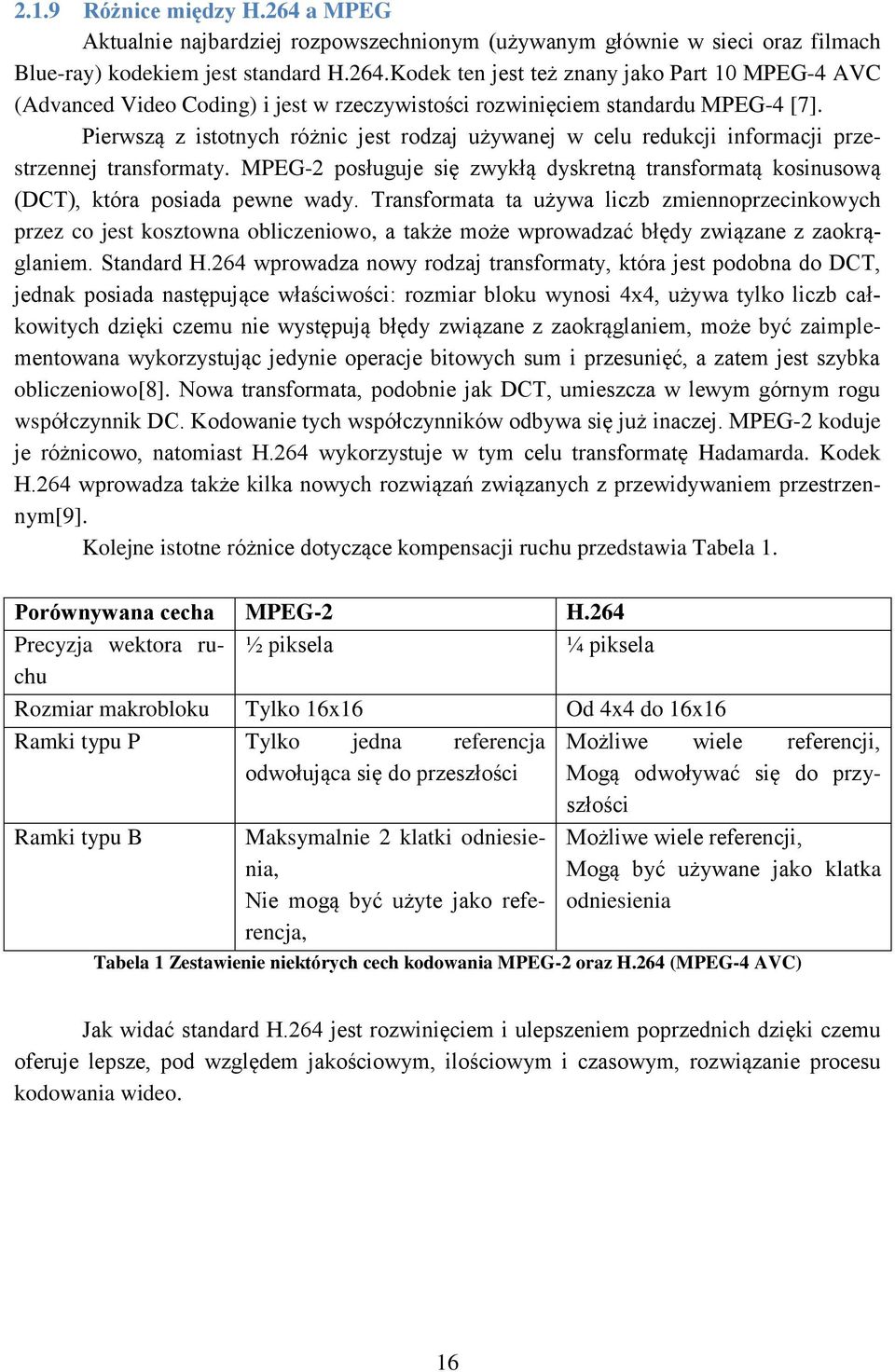

16 2.1.9 Różnice między H.264 a MPEG Aktualnie najbardziej rozpowszechnionym (używanym głównie w sieci oraz filmach Blue-ray) kodekiem jest standard H.264.Kodek ten jest też znany jako Part 10 MPEG-4 AVC (Advanced Video Coding) i jest w rzeczywistości rozwinięciem standardu MPEG-4 [7]. Pierwszą z istotnych różnic jest rodzaj używanej w celu redukcji informacji przestrzennej transformaty. MPEG-2 posługuje się zwykłą dyskretną transformatą kosinusową (DCT), która posiada pewne wady. Transformata ta używa liczb zmiennoprzecinkowych przez co jest kosztowna obliczeniowo, a także może wprowadzać błędy związane z zaokrąglaniem. Standard H.264 wprowadza nowy rodzaj transformaty, która jest podobna do DCT, jednak posiada następujące właściwości: rozmiar bloku wynosi 4x4, używa tylko liczb całkowitych dzięki czemu nie występują błędy związane z zaokrąglaniem, może być zaimplementowana wykorzystując jedynie operacje bitowych sum i przesunięć, a zatem jest szybka obliczeniowo[8]. Nowa transformata, podobnie jak DCT, umieszcza w lewym górnym rogu współczynnik DC. Kodowanie tych współczynników odbywa się już inaczej. MPEG-2 koduje je różnicowo, natomiast H.264 wykorzystuje w tym celu transformatę Hadamarda. Kodek H.264 wprowadza także kilka nowych rozwiązań związanych z przewidywaniem przestrzennym[9]. Kolejne istotne różnice dotyczące kompensacji ruchu przedstawia Tabela 1. Porównywana cecha MPEG-2 H.264 Precyzja wektora ruchu ½ piksela ¼ piksela Rozmiar makrobloku Tylko 16x16 Od 4x4 do 16x16 Ramki typu P Tylko jedna referencja odwołująca się do przeszłości Ramki typu B Maksymalnie 2 klatki odniesienia, Nie mogą być użyte jako referencja, Możliwe wiele referencji, Mogą odwoływać się do przyszłości Możliwe wiele referencji, Mogą być używane jako klatka odniesienia Tabela 1 Zestawienie niektórych cech kodowania MPEG-2 oraz H.264 (MPEG-4 AVC) Jak widać standard H.264 jest rozwinięciem i ulepszeniem poprzednich dzięki czemu oferuje lepsze, pod względem jakościowym, ilościowym i czasowym, rozwiązanie procesu kodowania wideo. 16

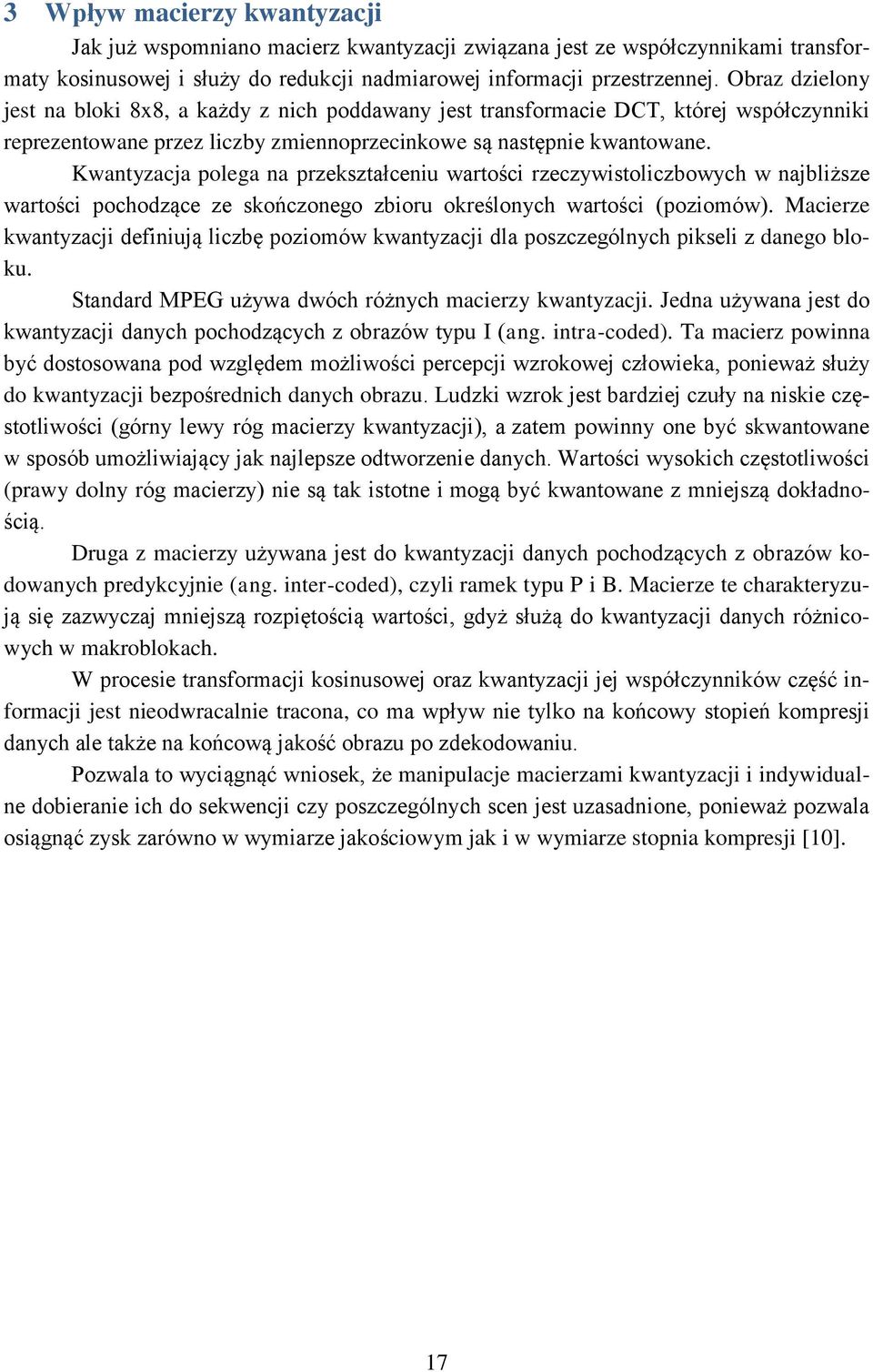

17 3 Wpływ macierzy kwantyzacji Jak już wspomniano macierz kwantyzacji związana jest ze współczynnikami transformaty kosinusowej i służy do redukcji nadmiarowej informacji przestrzennej. Obraz dzielony jest na bloki 8x8, a każdy z nich poddawany jest transformacie DCT, której współczynniki reprezentowane przez liczby zmiennoprzecinkowe są następnie kwantowane. Kwantyzacja polega na przekształceniu wartości rzeczywistoliczbowych w najbliższe wartości pochodzące ze skończonego zbioru określonych wartości (poziomów). Macierze kwantyzacji definiują liczbę poziomów kwantyzacji dla poszczególnych pikseli z danego bloku. Standard MPEG używa dwóch różnych macierzy kwantyzacji. Jedna używana jest do kwantyzacji danych pochodzących z obrazów typu I (ang. intra-coded). Ta macierz powinna być dostosowana pod względem możliwości percepcji wzrokowej człowieka, ponieważ służy do kwantyzacji bezpośrednich danych obrazu. Ludzki wzrok jest bardziej czuły na niskie częstotliwości (górny lewy róg macierzy kwantyzacji), a zatem powinny one być skwantowane w sposób umożliwiający jak najlepsze odtworzenie danych. Wartości wysokich częstotliwości (prawy dolny róg macierzy) nie są tak istotne i mogą być kwantowane z mniejszą dokładnością. Druga z macierzy używana jest do kwantyzacji danych pochodzących z obrazów kodowanych predykcyjnie (ang. inter-coded), czyli ramek typu P i B. Macierze te charakteryzują się zazwyczaj mniejszą rozpiętością wartości, gdyż służą do kwantyzacji danych różnicowych w makroblokach. W procesie transformacji kosinusowej oraz kwantyzacji jej współczynników część informacji jest nieodwracalnie tracona, co ma wpływ nie tylko na końcowy stopień kompresji danych ale także na końcową jakość obrazu po zdekodowaniu. Pozwala to wyciągnąć wniosek, że manipulacje macierzami kwantyzacji i indywidualne dobieranie ich do sekwencji czy poszczególnych scen jest uzasadnione, ponieważ pozwala osiągnąć zysk zarówno w wymiarze jakościowym jak i w wymiarze stopnia kompresji [10]. 17

18 4 Wykorzystanie algorytmów genetycznych Algorytmy genetyczne i ewolucyjne w informatyce są wykorzystywane do przeszukiwania przestrzeni rozwiązań. Powstały na skutek inspiracji działami biologii: genetyką i ewolucją. Dlatego czerpią bardzo wiele z wykorzystywanej tam terminologii. Algorytm przetwarza populację osobników, z których każdy jest propozycją rozwiązania postawionego problemu. Każdy osobnik posiada informację zwaną genotypem, która jest pewnego rodzaju przepisem na utworzenie fenotypu, czyli zestawu cech określających osobnika. Podobnie jak w genetyce genotyp osobnika składa się z chromosomów (w informatyce najczęściej jeden osobnik zawiera jeden chromosom), które zbudowane są z jednostek elementarnych zwanych genami. Algorytm działa w środowisku, które definiowane jest na podstawie postawionego problemu. Przystosowaniem osobnika nazywamy wartość określającą jakość rozwiązania jakie reprezentuje. Samo środowisko z kolei opisać można jako funkcję przystosowania (funkcję oceny), który na podstawie fenotypu wyznacza jakość osobnika, czyli przystosowanie. Działanie algorytmu genetycznego sprowadza się do wykonywanych w pętli następujących po sobie operacji: reprodukcji, operacji genetycznych (krzyżowania oraz mutacji), oceny i sukcesji (patrz Rysunek 9). Rysunek 9 Schemat działania algorytmu genetycznego Algorytmy genetyczne mogą być wykorzystywane w procesie optymalizacji [11]. Należy jednak pamiętać, że nie zapewniają one znalezienia najlepszego rozwiązania problemu. Przy pewnych założeniach można jednak wykazać, że wraz z upływem czasu prawdopodobieństwo znalezienia takiego osobnika w procesie adaptacji wzrasta i dąży do jedności. W praktyce zadanie optymalizacji nie musi oznaczać znalezienia najlepszego rozwiązania, a sprowadza się zazwyczaj do znalezienia rozwiązania lepszego niż aktualne. Oczywiście jeżeli wiedza o badanym problemie wystarcza i istnieje możliwość zdefiniowania formalnego, efektywnego sposobu rozwiązania nie zaleca się wykorzystywania algorytmów genetycznych [12]. 18

19 Problem, który jest treścią ninijszej pracy, czyli optymalizacja macierzy kwantyzacji w zależności od sekwencji filmowej nie posiada klasycznego rozwiązania, a celem pracy jest zbadanie możliwości wykorzystania do tego algorytmów genetycznych. Za sukces uważane będzie znalezienie macierzy kwantyzacji, która da wyniki lepsze niż macierz stosowana domyślnie. W algorytmach genetycznych istnieją pewne standardowe metody postępowania na poszczególnych etapach przetwarzania. Jednak jak podaje [13] istnieją dwa główne czynniki, które muszą być zdefiniowane w zależności od postawionego problemu: kodowanie danych (sposób ich reprezentacji w postaci genotypu) oraz funkcja oceny (określająca jakość rozwiązania). 4.1 Metoda zarządzania populacją Zaproponowany algorytm bazuje na działaniu prostego algorytmu genetycznego. W algorytmach genetycznych pojęciowo wyróżnić można trzy populacje: bazową, rodzicielską oraz potomną. Na początku działania algorytmu należy utworzyć startową populację poprzez losowe wygenerowanie odpowiedniej liczby osobników. Tak utworzona grupa staje się pierwszą populacją bazową. Na jej podstawie w wyniku operacji reprodukcji powstaje populacja rodzicielska. Z niej w wyniku działania operatorów genetycznych powstaje populacja potomna. Ta nowa populacja zastępuje w kolejnym kroku (poprzez proces sukcesji) populację bazową i proces powtarza się, aż do spełnienia kryterium stopu. Dla uproszczenia zarządzania pamięcią ustalany na początku rozmiar populacji, który jest jednym z parametrów algorytmu, jest stały. A zatem liczba osobników nie zmienia się na żadnym z etapów działania algorytmu. Dzięki temu przechowywane w pamięci są jedynie dwie populacje: populacja bazowa oraz populacja potomna, która podlega modyfikacji podczas poszczególnych procesów. 4.2 Reprodukcja Nie wszystkie osobniki z populacji rodzicielskiej służą do tworzenia nowej populacji potomnej. Reprodukcja jest jedną z metod selekcji osobników, która pozwala na ukierunkowanie działania algorytmu w stronę rozwiązań dających lepsze wyniki. Jest to proces, w którym z populacji rodzicielskiej wybierane są osobniki, które następnie poddane zostaną działaniu operatorów genetycznych. Wybór tych osobników nie jest przypadkowy i dokonywany jest zawsze w oparciu o wartości funkcji przystosowania poszczególnych osobników. W ogólnym ujęciu im lepiej przystosowany osobnik tym większe prawdopodobieństwo, że zostanie wybrany na rodzica. Oznacza to zatem możliwość, aby jeden osobnik z populacji rodzicielskiej został wybrany do dalszego przetwarzaniu kilkukrotnie, a inny wcale. Należy tu przytoczyć pojęcie nacisku selektywnego, znanego także jako napór selekcyjny. Pojęcie to określa jaka jest oczekiwana liczba kopii osobnika lepszego w porównaniu do oczekiwanej liczby kopii osobnika gorszego. Wyższa wartość selektywnego nacisku powoduje szybszą zbieżność algorytmu, choć niekoniecznie do ekstremum globalnego [14]. Większy nacisk selektywny oznacza większą tendencję algorytmu do poprawiania średniej 19

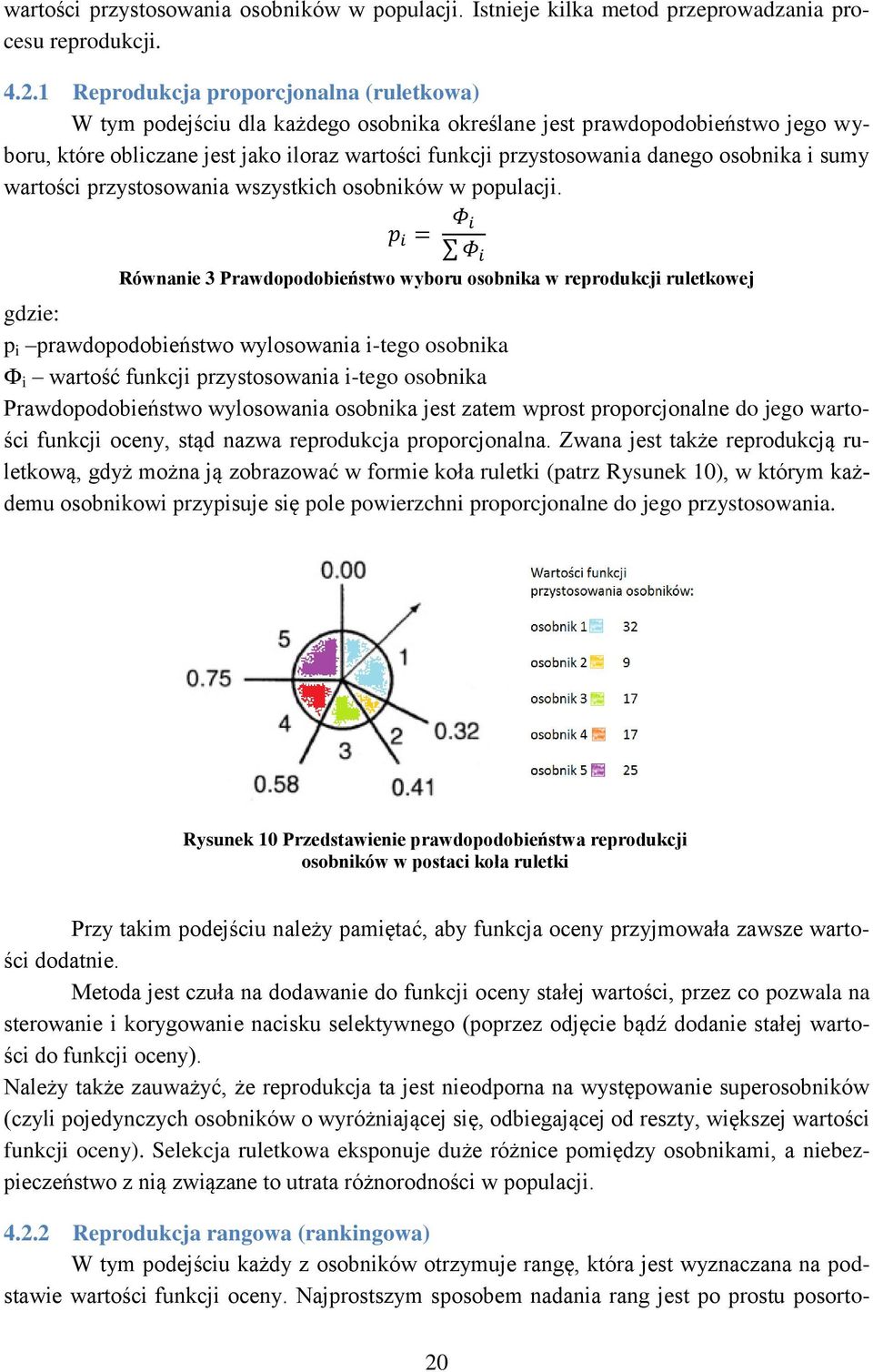

20 wartości przystosowania osobników w populacji. Istnieje kilka metod przeprowadzania procesu reprodukcji Reprodukcja proporcjonalna (ruletkowa) W tym podejściu dla każdego osobnika określane jest prawdopodobieństwo jego wyboru, które obliczane jest jako iloraz wartości funkcji przystosowania danego osobnika i sumy wartości przystosowania wszystkich osobników w populacji. Równanie 3 Prawdopodobieństwo wyboru osobnika w reprodukcji ruletkowej gdzie: p i prawdopodobieństwo wylosowania i-tego osobnika Ф i wartość funkcji przystosowania i-tego osobnika Prawdopodobieństwo wylosowania osobnika jest zatem wprost proporcjonalne do jego wartości funkcji oceny, stąd nazwa reprodukcja proporcjonalna. Zwana jest także reprodukcją ruletkową, gdyż można ją zobrazować w formie koła ruletki (patrz Rysunek 10), w którym każdemu osobnikowi przypisuje się pole powierzchni proporcjonalne do jego przystosowania. Rysunek 10 Przedstawienie prawdopodobieństwa reprodukcji osobników w postaci koła ruletki Przy takim podejściu należy pamiętać, aby funkcja oceny przyjmowała zawsze wartości dodatnie. Metoda jest czuła na dodawanie do funkcji oceny stałej wartości, przez co pozwala na sterowanie i korygowanie nacisku selektywnego (poprzez odjęcie bądź dodanie stałej wartości do funkcji oceny). Należy także zauważyć, że reprodukcja ta jest nieodporna na występowanie superosobników (czyli pojedynczych osobników o wyróżniającej się, odbiegającej od reszty, większej wartości funkcji oceny). Selekcja ruletkowa eksponuje duże różnice pomiędzy osobnikami, a niebezpieczeństwo z nią związane to utrata różnorodności w populacji Reprodukcja rangowa (rankingowa) W tym podejściu każdy z osobników otrzymuje rangę, która jest wyznaczana na podstawie wartości funkcji oceny. Najprostszym sposobem nadania rang jest po prostu posorto- 20

21 wanie osobników w kolejności niemalejącej od największej do najniższej wartości przystosowania. Rangi są kolejnymi numerami osobników w takim uszeregowaniu. W przypadku wystąpienia osobników o tej samej wartości oceny możemy postąpić dwojako: albo nadać kolejny numer zgodnie z uszeregowaniem wtedy osobniki otrzymają inne rangi, albo nadać im tą samą rangę. Rangi są zatem liczbami całkowitymi nieujemnymi (rangi nadajemy od 0). Ranga nadana osobnikowi wykorzystywana jest w funkcji, która definiuje jakie prawdopodobieństwo wylosowania ma zostać mu nadane. Funkcja ta jest najczęściej liniowa i zdefiniowana następująco: Równanie 4 Prawdopodobieństwo wyboru osobnika i w reprodukcji rangowej (funkcja liniowa) gdzie: p i prawdopodobieństwo wylosowania i-tego osobnika r i wartość rangi i-tego osobnika r max najwyższa występująca wartość rangi a, k parametry Spotykane są także inne postaci funkcji wyznaczających prawdopodobieństwo na podstawie rangi, jak np. funkcja potęgowa: Równanie 5 Prawdopodobieństwo wyboru osobnika i w reprodukcji rangowej (funkcja potęgowa) gdzie b jest kolejnym parametrem. W obu przypadkach wartości parametrów należy dobrać w taki sposób, aby zachowane były własności związane z prawdopodobieństwem, czyli: Równanie 6 Własności prawdopodobieństwa Oczywiście, aby działanie procesu reprodukcji było poprawne funkcje dla osobników o większym przystosowaniu zwracać muszą większe prawdopodobieństwo niż dla osobników o gorszym przystosowaniu. Zaletą takiego rozwiązania jest odporność na wpływ superosobników. Metoda ta jest także niewrażliwa na zwiększanie wartości funkcji przystosowania o stałą. Dużą wadą rozwiązania jest natomiast trudne dobieranie parametrów funkcji przypisującej prawdopodobieństwo, które jest kluczowym elementem. Metoda ta pomija także informację o względnych ocenach osobników. Nie ważne czy kolejny osobnik jest nieco lepszy czy dużo lepszy od poprzedniego i tak zostanie mu nadana kolejna ranga. Selekcja rankingowa ukrywa zatem duże różnice między osobnikami, a eksponuje małe Reprodukcja turniejowa W tym podejściu wybór osobników, które zostaną faktycznymi rodzicami odbywa się etapowo. Z populacji losowane są zbiory q osobników, które biorą udział w turnieju. Losowanie to może odbywać się w dwóch wariantach: ze zwracaniem lub bez. Osobnik o najlep- 21

22 szym przystosowaniu wygrywa zawody i zostaje dołączony do grupy osobników wybranych w reprodukcji. Losowanie podzbiorów q-osobników i turnieje odbywają się aż do momentu zapełnienia populacji, która weźmie udział w dalszym przetwarzaniu (aż do wyboru odpowiedniej liczby rodziców w procesie reprodukcji). Wartość q jest wielkością turnieju i steruje intensywnością selektywnego nacisku (im mniejsze q tym mniejszy nacisk). Najczęściej przyjmuje się wielkość turnieju równą 2. Potencjalną zaletą selekcji turniejowej, która wyróżnia ją od pozostałych jest fakt, że potrzebuje ona jedynie określenia wyboru najlepszego osobnika z q biorących udział w turnieju. Dlatego może być z powodzeniem stosowana w przypadkach, gdzie nie ma formalnej obiektywnej metody oceny osobników [15]. W ninijszej pracy początkowo wybraną metodą była reprodukcja ruletkowa. Podejście to nie sprawdzało się dobrze, gdyż wartości funkcji przystosowania okazały się być dość zbliżone dla całej populacji i w rezultacie prawdopodobieństwa reprodukcji również były bardzo bliskie sobie. W efekcie nacisk selektywny był bardzo niewielki i przeszukiwanie przestrzeni przypominało bardziej błądzenie losowe. W celu poprawy rozwiązania zmieniłem reprodukcję tak, aby selekcja ruletkowa odbywała się nie na podstawie funkcji oceny osobników, ale na podstawie rang nadanych poszczególnym osobnikom pozwoliło to na wyeksponowanie drobnych różnic w wartościach funkcji oceny i zwiększenie selektywnego nacisku. 4.3 Operatory genetyczne Operatory genetyczne określają sposób w jaki mają zostać przekształcone genotypy osobników, które wybrane zostały w procesie reprodukcji do dalszego przetwarzania. Celem stosowania operatorów jest przemieszczanie rozwiązania w przestrzeni problemu. W algorytmach genetycznych wyróżniamy dwa rodzaje operatorów genetycznych: krzyżowanie i mutację. Ten pierwszy działa na grupie osobników n osobników, powodując powstanie m nowych osobników. Natomiast drugi modyfikuje wartości genów pojedynczego osobnika. Istnieją pewne uniwersalne, ogólnie przyjęte schematy przeprowadzania operacji genetycznych, które opisane zostały w kolejnych podrozdziałach (na podstawie [16]). Wprowadzenie dedykowanych operatorów genetycznych może poprawić działanie algorytmu dla pewnej konkretnej klasy problemów. Operatory takie są ściślej związane z rozwiązywanym zadaniem optymalizacji, a przez to mogą stawać się konkurencją dla innych metod rozwiązywania tych problemów. Ceną jaką przychodzi zapłacić za poprawę efektywności działania algorytmu dla szczególnej klasy zadań jest utrata jego ogólności operator dla zadania innej klasy może być bardzo niewydajny lub w ogóle nie dać się zastosować Kodowanie (czyli genotyp i fenotyp) Kodowanie zawsze jest ściśle związane z postawionym problemem. Polega na przedstawieniu danych w postaci genotypu i fenotypu. Genotyp jest swoistym przepisem zapisanym w postaci chromosomu, który mówi jak stworzyć osobnika, czyli jakie będą jego cechy fenotyp. Niezależnie od wybranego sposobu kodowania osobnika istnieją cechy, które są pożądane i charakteryzują dobrze dobrane kodowanie. Najważniejsze, aby każde istniejące roz- 22

23 wiązanie można było przedstawić w postaci genotypu. W przeciwnym wypadku już na wstępie eliminowalibyśmy część rozwiązań. W badanym w ramach tej pracy problemie przyjąłem następujące mapowanie osobników: Genotypem jest macierz z wartościami współczynników kwantyzacji, która jako chromosom sprowadzona jest do postaci wektora składającego się z kolejnych wierszy tej macierzy. Pod uwagę brałem także kodowanie, w którym macierz przedstawiona będzie liniowo nie jako kolejne wiersze, a w kolejności zig-zag, co odzwierciedlałoby zależności między kolejnymi współczynnikami w przetwarzaniu przez koder MPEG-2.Problemem mogłoby być ustalenie wersji kodowania zig-zag, a z uwagi na fakt, iż macierz kwantyzacji będąca parametrem do używanego przeze mnie programu podawana jest w postaci liniowej, zdecydowałem się na przyjęcie takiej właśnie reprezentacji. Fenotypem, który podlega bezpośredniej ocenie jest sekwencja filmowa zakodowana przy pomocy kodera typu MPEG-2, któremu jako parametr podana jest macierz kwantyzacji jaką reprezentuje genotyp. Podczas tworzenia operatorów genetycznych należy zwrócić uwagę na ograniczenia funkcyjne, które mogą występować w rozwiązywanym problemie. Nie można dopuścić, aby w wyniku działania operatorów genetycznych powstał osobnik spoza przestrzeni rozwiązań zadania (ewentualnie można wykluczyć takie osobniki poprzez odpowiednio skonstruowaną funkcję oceny) Cechy operatorów genetycznych Podobnie jak dobre kodowanie posiada pewne cechy charakterystyczne, tak i dobre operatory genetyczne powinny spełniać pewne postulaty. Pierwszym z nich jest spójność przestrzeni genotypów. Postulat ten mówi, że możliwe jest przejście pomiędzy dwoma dowolnie wybranymi genotypami jedynie poprzez stosowanie operatorów genetycznych. Spełnienie tego warunku pozwala wykluczyć sytuację w której w wyniku specyficznej inicjacji populacji startowej algorytm nie byłby w stanie przejść do przestrzeni rozwiązań, w którym znajduje się globalne maksimum poszukiwane rozwiązanie. Drugim postulatem jest brak obciążenia operatorów. O obciążeniu operatora mówimy wtedy, gdy pewne kierunki poszukiwań są bardziej prawdopodobne niezależnie od wartości funkcji oceny. Jeżeli operatory nie są obciążone, to przy braku nacisku selektywnego wywołanego reprodukcją i sukcesją algorytm powinien z równym prawdopodobieństwem odwiedzać każdy kawałek przestrzeni rozwiązań. Oznacza to, że selekcja osobników powinna być jedynym powodem do kierunkowania algorytmu. W pracy rozważane jest celowe wprowadzenie obciążenia operatorów wykorzystujące specyfikę rozwiązywanego zdania. Na podstawie obserwacji znanych macierzy kwantyzacji możemy spodziewać się, że pewne rozwiązania będą lepsze od innych. Wynika to przede wszystkim ze wspomnianych już ograniczeń ludzkiej percepcji. 23

24 4.3.3 Krzyżowanie Istnieje wiele wariantów operatora krzyżowania, które różnią się nie tylko czynnościami wykonywanymi w trakcie tej operacji, ale także liczbą osobników rodzicielskich i potomnych. W pracy skupiłem się na operatorach krzyżowania, w których z dwóch rodziców powstają dwa osobniki potomne. Pozwala to na prostsze zarządzanie populacją osobników, gdyż w takim wypadku jej liczebność nie ulega zmianie na żadnym z etapów przetwarzania. Para osobników, która ma zostać poddana operacji krzyżowania wybierana jest losowo. Intensywnością stosowania operatora krzyżowania steruje parametr określający prawdopodobieństwo zajścia tej operacji dla tak wylosowanej pary. Osobniki potomne zastępują w populacji rodziców Krzyżowanie wymieniające W krzyżowaniu wymieniającym wartości chromosomów potomnych tworzone są z wartości chromosomów rodzicielskich. Następuje jedynie przemieszanie występujących w genach wartości. Oznacza to, że ten typ krzyżowania nie zmienia wartości genów występujących w populacji. Możemy wyróżnić kilka rodzajów krzyżowania wymieniającego: jednopunktowe wielopunktowe równomierne Krzyżowanie jedno- i wielopunktowe są odzwierciedleniem operacji jakie zachodzą w ludzkich komórkach podczas procesu mejozy. W krzyżowaniu jednopunktowym losujemy punkt przecięcia (jest to liczba całkowita z przedziału [1;N-1], gdzie N jest liczbą genów jakie znajdują się w chromosomie). Oba chromosomy rodzicielskie (X i Y) dzieli się następnie na dwie części we wskazanym punkcie, a chromosomy potomne powstają poprzez złączenie części pierwszej X z częścią drugą Y oraz części drugiej X z częścią pierwszą Y. Przykład ilustrujący krzyżowanie jednopunktowe: Chromosom X : { x1, x2, x3, x4, x5 } Chromosom Y : { y1, y2, y3, y4, y5 } punkt przecięcia 2 Chromosomy potomne: { x1, x2, y3, y4, y5 } i { y1, y2, x3, x4, x5 } Taki rodzaj krzyżowanie jest niestety obciążony, co wynika z faktu, że geny podlegające wymianie stanowią zawsze podciąg chromosomu. A zatem nie wszystkie kombinacje genów osiągalne w wyniku wielokrotnego stosowania operatora krzyżowania dadzą się wygenerować w jednym kroku. Krzyżowanie wielopunktowe polega na wyborze większej liczby punktów przecięcia. W szczególności krzyżowanie dwupunktowe polega na rozcięciu chromosomu na trzy części z których wymianie podlega fragment środkowy. W tym przypadku istnieją dwa warianty losowania punktów rozcięcia: bez zwracania oraz ze zwracaniem. Ten drugi, w przypadku 24

25 dwukrotnego wylosowania tej samej liczby, sprowadza krzyżowanie do wariantu jednopunktowego. Przykład ilustrujący krzyżowanie dwupunktowe: Chromosom X : { x1, x2, x3, x4, x5 } Chromosom Y : { y1, y2, y3, y4, y5 } punkty przecięcia 2 i 4 Chromosomy potomne: { x1, x2, y3, y4, x5 } i { y1, y2, x3, x4, y5 } Ten wariant krzyżowania, podobnie jak poprzedni, jest obciążony. Przy wariancie z losowaniem ze zwracaniem dodatkową niepożądaną cechą jest niejednakowe prawdopodobieństwo osiągalności chromosomów potomnych. Ostatnim wariantem jest krzyżowanie równomierne, w którym chromosomy potomne tworzone są według następującego schematu: Równanie 7 Określenie wartości genów w krzyżowaniu równomiernym gdzie: Z i i-ty gen w chromosomie potomnym X i, Y i i-te geny w chromosomach rodzicielskich ξ zmienna losowa z przedziału [0,1] o rozkładzie równomiernym p e parametr operacji krzyżowania Drugi z chromosomów potomnych tworzony jest analogicznie tam gdzie w pierwszym potomku brany był gen z rodzica X drugi potomek otrzymuje gen od rodzica Y i odwrotnie tam gdzie pierwszy otrzymywał gen od Y, drugi otrzymuje od X. Dla tego rodzaju krzyżowania wymieniającego postulat braku obciążeń jest spełniony niezależnie od dobranej wartości parametru pe. Typowo parametr ten przyjmuje wartość 0,5 co zapewnia jednakowe prawdopodobieństwo osiągalności każdego z dzieci Krzyżowanie uśredniające W odróżnieniu od przedstawionych wcześniej operatorów krzyżowania wymieniającego, które jedynie dokonywały wymieszania genów pomiędzy osobnikami, przedstawiony tutaj operator krzyżowania uśredniającego oddziałuje na wartości genów. Wartość danego genu osobników potomnych zawiera się w przedziale wyznaczanym przez wartości tego genu u rodziców. Podczas tworzenia pary chromosomów potomnych wartości te są symetryczne względem środka łączącego chromosomy rodziców. W ogólnym przypadku wyznaczenie wartości chromosomów potomnych odbywa się według następującego schematu: Równanie 8 Wartości genów dla 2 chromosomów potomnych w krzyżowaniu uśredniającym gdzie: Z 1, Z 2 chromosomy potomne 25

26 X, Y chromosomy rodzicielskie ξ zmienna losowa z przedziału [0,1] o rozkładzie normalnym Możliwe są dwa warianty krzyżowania uśredniającego. W pierwszym zmienna losowa generowana jest raz dla całego procesu mutacji chromosomu, jej wartość nie zmienia się podczas obliczania wartości kolejnych genów chromosomu potomnego. W drugim wariancie zmienna losowa generowana jest oddzielnie dla każdego z genów. Ta niepozorna zmiana ma spory wpływ na właściwości operatora. Oba warianty krzyżowania uśredniającego spełniają postulat o braku obciążenia operatora Mutacja Mutacja jest operatorem, który przetwarza tylko jednego osobnika jeden chromosom. W ogólnym ujęciu polega na modyfikacji wartości genów. Perturbacja wartości genów najczęściej dokonywana jest poprzez dodanie wartości pewnej zmiennej losowej o założonym rozkładzie. Zmienna losowa może być realizacją n-wymiarową (gdzie n oznacza liczbę genów osobnika), bądź też wieloma realizacjami pojedynczych zmiennych losowych stosowanych oddzielnie dla każdego genu. Najczęściej korzysta się z drugiego przypadku, gdyż zapewnia brak korelacji. Inną formą operatora mutacji może być próbkowanie podprzestrzeni. Zastosowanie takiego podejścia jest możliwe, jeżeli dla każdego genu istnieją wartości dopuszczalne ograniczające wartość tego genu z góry i z dołu. Operator mutacji polega wtedy na wylosowaniu nowej wartości genu z zadanego ograniczającego przedziału. Taka zmiana podejmowana jest z określonym prawdopodobieństwem dla każdego z genów w chromosomie. Intensywność tego operatora określana jest poprzez to właśnie prawdopodobieństwo i jest parametrem operatora. W pracy postanowiłem określić globalną minimalną i maksymalną dopuszczalną wartość współczynnika kwantyzacji (jednakową dla każdego z genów) i skorzystać z mutacji bazującej na próbkowaniu podprzestrzeni. W miarę rozwoju aplikacji operator mutacji został niejako spersonalizowany dla badanego problemu. Rozkład prawdopodobieństwa przy wyborze mutacyjnej wartości genu podczas próbkowania podprzestrzeni jest zależny od pozycji genu w chromosomie. Więcej szczegółów tej modyfikacji zawarte jest w rozdziale mówiącym o implementacji algorytmu. W tym miejscu zaznaczę jedynie, że taka modyfikacja obciąża operator i sprawia, że traci on na swojej uniwersalności. 4.4 Sukcesja Sukcesja jest ostatnim z etapów przetwarzania w algorytmach genetycznych. Jest to proces, w którym nieprzystosowane, stare osobniki wymierają. Polega na zastąpieniu aktualnej populacji rodzicielskiej nową populacją. Stworzenie nowej populacji rodzicielskiej i śmierć nieprzystosowanych osobników może odbyć się na kilka sposobów Sukcesja trywialna Sukcesja trywialna zwana też sukcesją z całkowitym zastępowaniem jest najprostszym wariantem. W tym wypadku stworzona właśnie populacja potomna staje się w całości nową 26
