1 Instrukcja instalacji programu 4Trans, TachoScan, GBOX autorstwa: PC NET SERVICE Stocerz Sp. J.

2

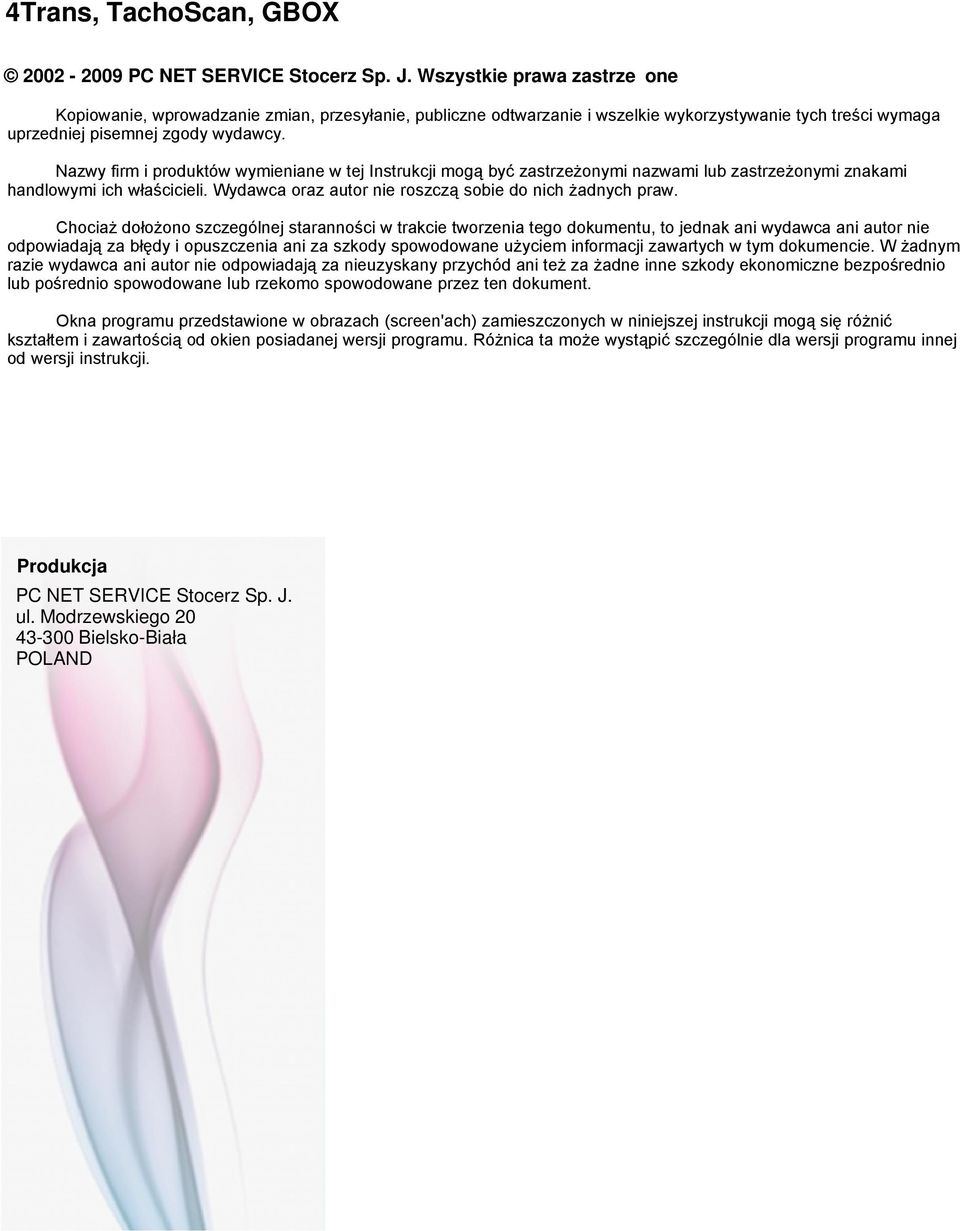

3 4Trans, TachoScan, GBOX Kopiowanie, wprowadzanie zmian, przesyłanie, publiczne odtwarzanie i wszelkie wykorzystywanie tych treści wymaga uprzedniej pisemnej zgody wydawcy. Nazwy firm i produktów wymieniane w tej Instrukcji mogą być zastrzeżonymi nazwami lub zastrzeżonymi znakami handlowymi ich właścicieli. Wydawca oraz autor nie roszczą sobie do nich żadnych praw. Chociaż dołożono szczególnej staranności w trakcie tworzenia tego dokumentu, to jednak ani wydawca ani autor nie odpowiadają za błędy i opuszczenia ani za szkody spowodowane użyciem informacji zawartych w tym dokumencie. W żadnym razie wydawca ani autor nie odpowiadają za nieuzyskany przychód ani też za żadne inne szkody ekonomiczne bezpośrednio lub pośrednio spowodowane lub rzekomo spowodowane przez ten dokument. Okna programu przedstawione w obrazach (screen'ach) zamieszczonych w niniejszej instrukcji mogą się różnić kształtem i zawartością od okien posiadanej wersji programu. Różnica ta może wystąpić szczególnie dla wersji programu innej od wersji instrukcji. Produkcja PC NET SERVICE Stocerz Sp. J. ul. Modrzewskiego Bielsko-Biała POLAND

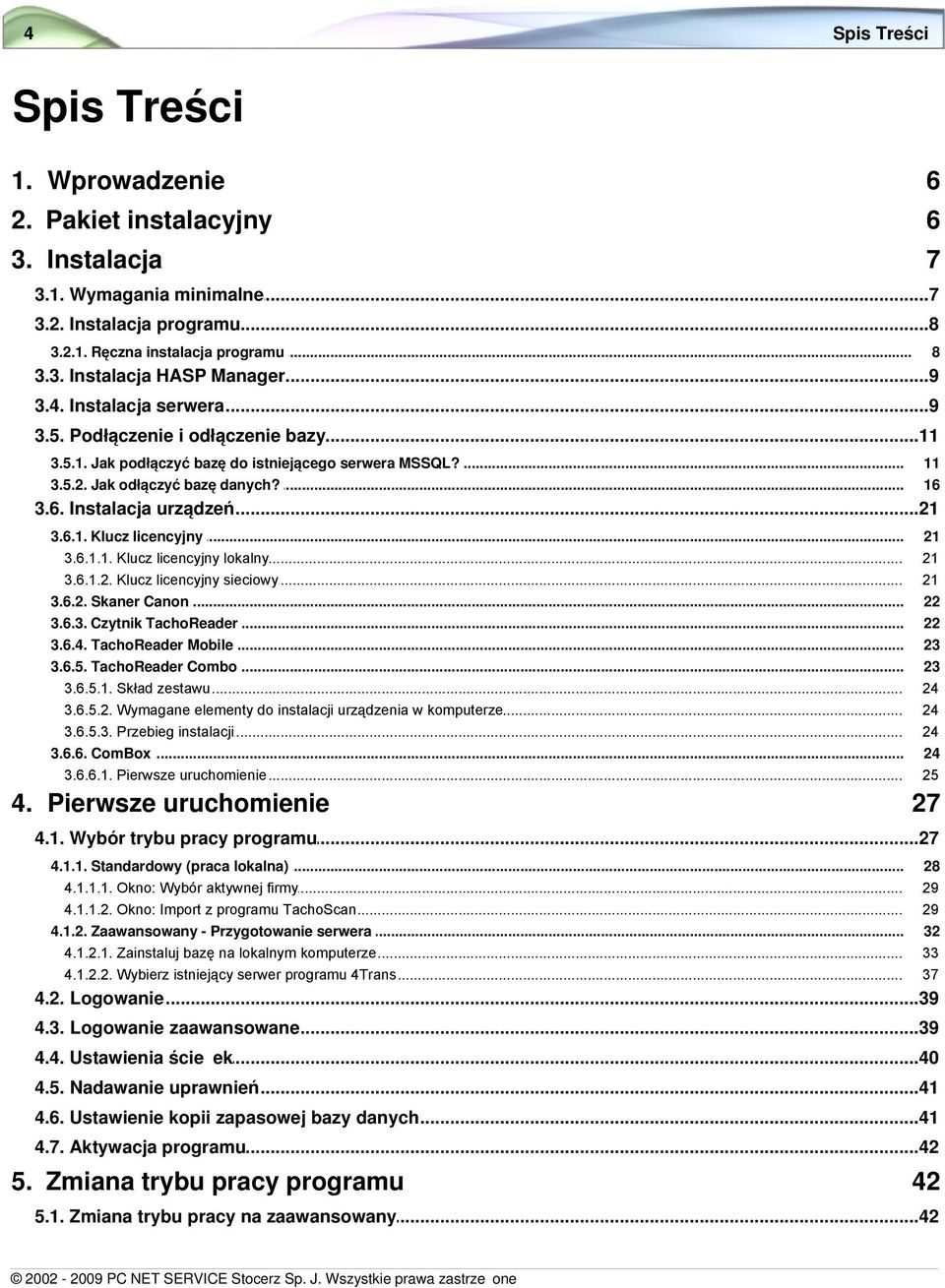

4 4 Spis Treści Spis Treści 1. Wprowadzenie 6 2. Pakiet instalacyjny 6 3. Instalacja Wymagania...7 minimalne 3.2. Instalacja programu Ręczna... instalacja programu Instalacja HASP...9 Manager 3.4. Instalacja serwera Podłączenie...11 i odłączenie bazy Jak... podłączyć bazę do istniejącego serwera MSSQL? Jak... odłączyć bazę danych? Instalacja...21 urządzeń Klucz... licencyjny Klucz licencyjny lokalny Klucz licencyjny sieciowy Skaner... Canon Czytnik... TachoReader TachoReader... Mobile TachoReader... Combo Skład zestawu Wymagane elementy do instalacji urządzenia w komputerze Przebieg instalacji ComBox Pierwsze uruchomienie 4. Pierwsze uruchomienie Wybór trybu...27 pracy programu Standardowy... (praca lokalna) Okno: Wybór aktywnej firmy Okno: Import z programu TachoScan Zaawansowany... - Przygotowanie serwera Zainstaluj bazę na lokalnym komputerze Wybierz istniejący serwer programu 4Trans Logowanie Logowanie...39 zaawansowane 4.4. Ustawienia...40 ścieżek 4.5. Nadawanie...41 uprawnień 4.6. Ustawienie...41 kopii zapasowej bazy danych 4.7. Aktywacja...42 programu 5. Zmiana trybu pracy programu Zmiana trybu...42 pracy na zaawansowany

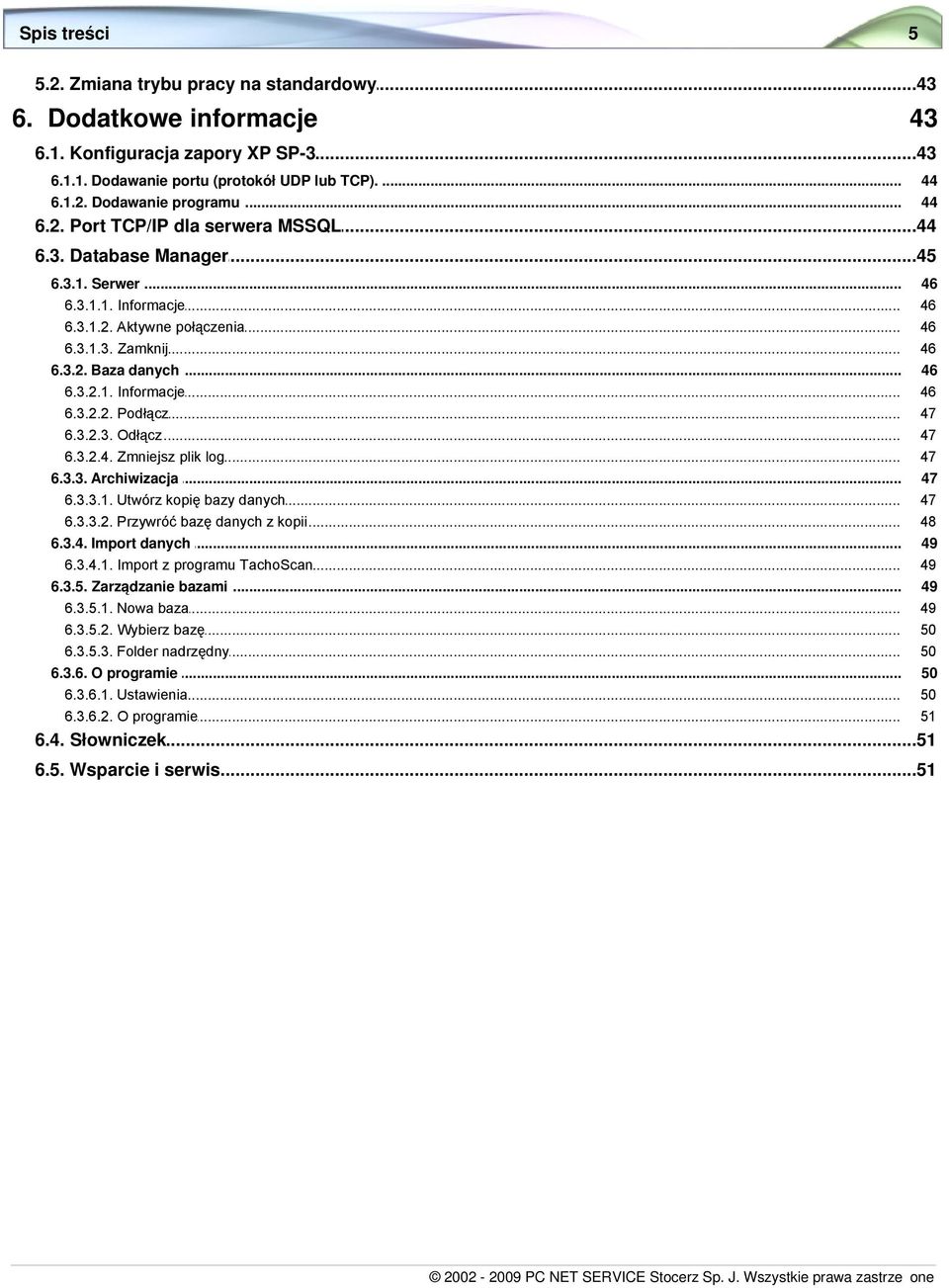

5 Spis treści Zmiana trybu...43 pracy na standardowy 6. Dodatkowe informacje Konfiguracja...43 zapory XP SP Dodawanie... portu (protokół UDP lub TCP) Dodawanie... programu Port TCP/IP...44 dla serwera MSSQL 6.3. Database Manager Serwer Informacje Aktywne połączenia Zamknij Baza... danych Informacje Podłącz Odłącz Zmniejsz plik log Archiwizacja Utwórz kopię bazy danych Przywróć bazę danych z kopii Import... danych Import z programu TachoScan Zarządzanie... bazami Nowa baza Wybierz bazę Folder nadrzędny O... programie Ustawienia O programie Słowniczek Wsparcie i...51 serwis

6 6 Wprowadzenie 1. Wprowadzenie W niniejszej instrukcji przedstawiony jest sposób instalacji programu 4Trans, TachoScan, GBOX jako pojedynczego stanowiska, pokazano również instalację i przygotowanie programu do pracy wielostanowiskowej na serwerze dołączonym do programu lub na istniejącym serwerze w Państwa przedsiębiorstwie. Instrukcja zawiera także informację na temat instalacji programów i urządzeń wchodzących w skład pakietu instalacyjnego. W dalszym etapie opisano konfigurację dowolnego " Firewall'a", aby umożliwiał komunikację stanowisk programu z serwerem programu. Instrukcja kierowana jest do administratorów systemu. Oprócz istotnych zagadnień poruszonych podczas pierwszego uruchomienia zawiera ona również opis okna ustawień administracyjnych. Okno to umożliwia m. in. zarządzanie kontami użytkowników programu, nadawanie im uprawnień, a także ustawienie kopii bazy danych. Zaleca się przed przystąpieniem do instalacji programu zaznajomienie się z każdym punktem zawartym w niniejszej instrukcji. Kontakt do wsparcia i serwisu programu Pakiet instalacyjny W skład standardowego pakietu instalacyjnego wchodzi: Płyta instalacyjna CD, Instrukcja obsługi, Certyfikat (licencja), Klucz licencyjny, Zawartość pakietu instalacyjnego można poszerzyć o: Skaner Canon - umożliwia skanowanie tarcz tacho, Czytnik TachoReader - umożliwia na stanowisku komputerowym szybkie pobierania danych z elektronicznych kart kierowców, Klucz TachoReader Mobile - urządzenie umożliwiające pobieranie danych z tachografów cyfrowych, TachoReader Combo - urządzenie umożliwiające pobieranie danych zarówno z kart kierowców jak i z tachografów cyfrowych.

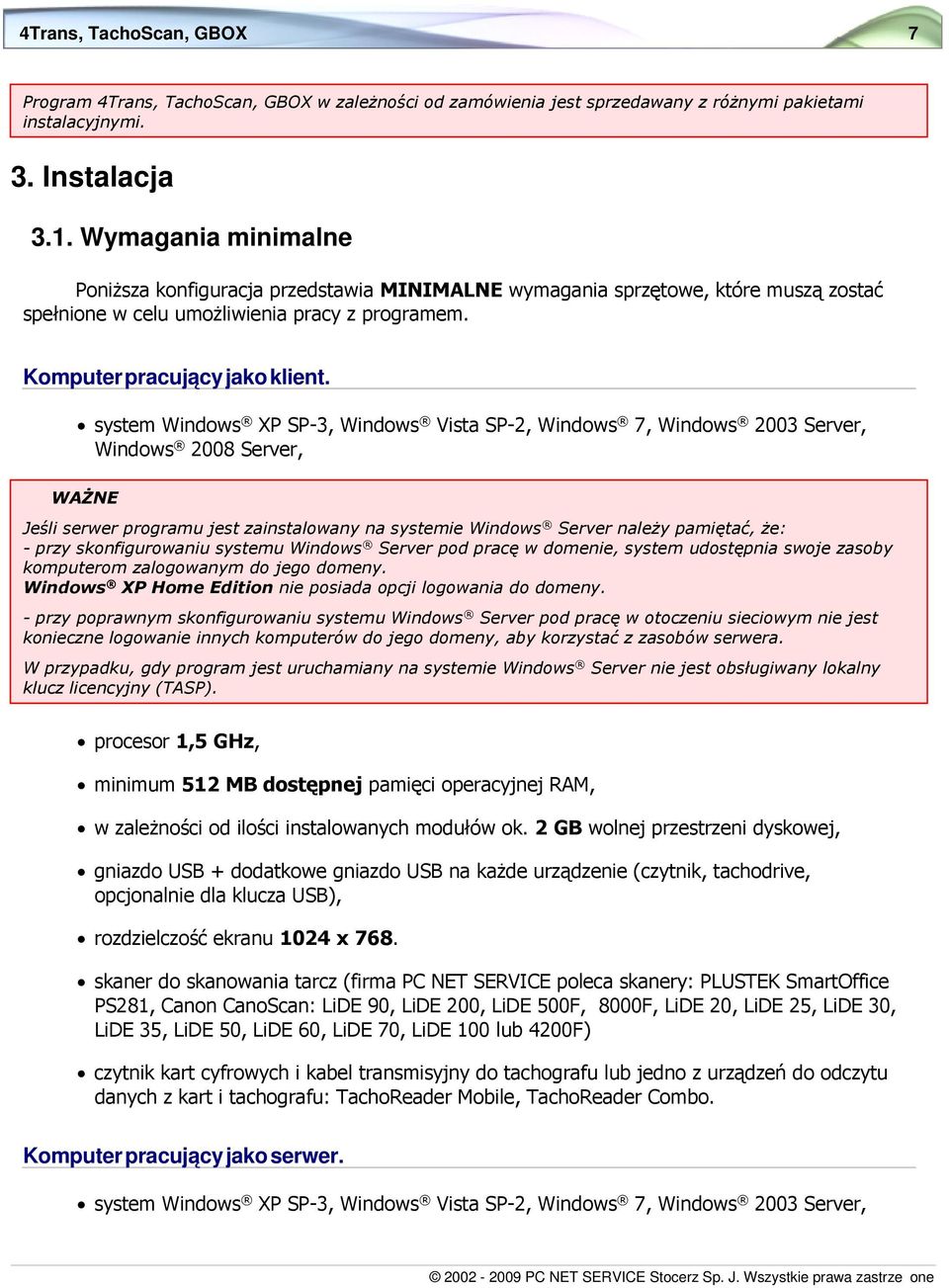

7 4Trans, TachoScan, GBOX 7 Program 4Trans, TachoScan, GBOX w zależności od zamówienia jest sprzedawany z różnymi pakietami instalacyjnymi. 3. Instalacja 3.1. Wymagania minimalne Poniższa konfiguracja przedstawia MINIMALNE wymagania sprzętowe, które muszą zostać spełnione w celu umożliwienia pracy z programem. Komputer pracujący jako klient. system Windows XP SP-3, Windows Vista SP-2, Windows 7, Windows 2003 Server, Windows 2008 Server, Jeśli serwer programu jest zainstalowany na systemie Windows Server należy pamiętać, że: - przy skonfigurowaniu systemu Windows Server pod pracę w domenie, system udostępnia swoje zasoby komputerom zalogowanym do jego domeny. Windows XP Home Edition nie posiada opcji logowania do domeny. - przy poprawnym skonfigurowaniu systemu Windows Server pod pracę w otoczeniu sieciowym nie jest konieczne logowanie innych komputerów do jego domeny, aby korzystać z zasobów serwera. W przypadku, gdy program jest uruchamiany na systemie Windows Server nie jest obsługiwany lokalny klucz licencyjny (TASP). procesor 1,5 GHz, minimum 512 MB dostępnej pamięci operacyjnej RAM, w zależności od ilości instalowanych modułów ok. 2 GB wolnej przestrzeni dyskowej, gniazdo USB + dodatkowe gniazdo USB na każde urządzenie (czytnik, tachodrive, opcjonalnie dla klucza USB), rozdzielczość ekranu 1024 x 768. skaner do skanowania tarcz (firma PC NET SERVICE poleca skanery: PLUSTEK SmartOffice PS281, Canon CanoScan: LiDE 90, LiDE 200, LiDE 500F, 8000F, LiDE 20, LiDE 25, LiDE 30, LiDE 35, LiDE 50, LiDE 60, LiDE 70, LiDE 100 lub 4200F) czytnik kart cyfrowych i kabel transmisyjny do tachografu lub jedno z urządzeń do odczytu danych z kart i tachografu: TachoReader Mobile, TachoReader Combo. Komputer pracujący jako serwer. system Windows XP SP-3, Windows Vista SP-2, Windows 7, Windows 2003 Server,

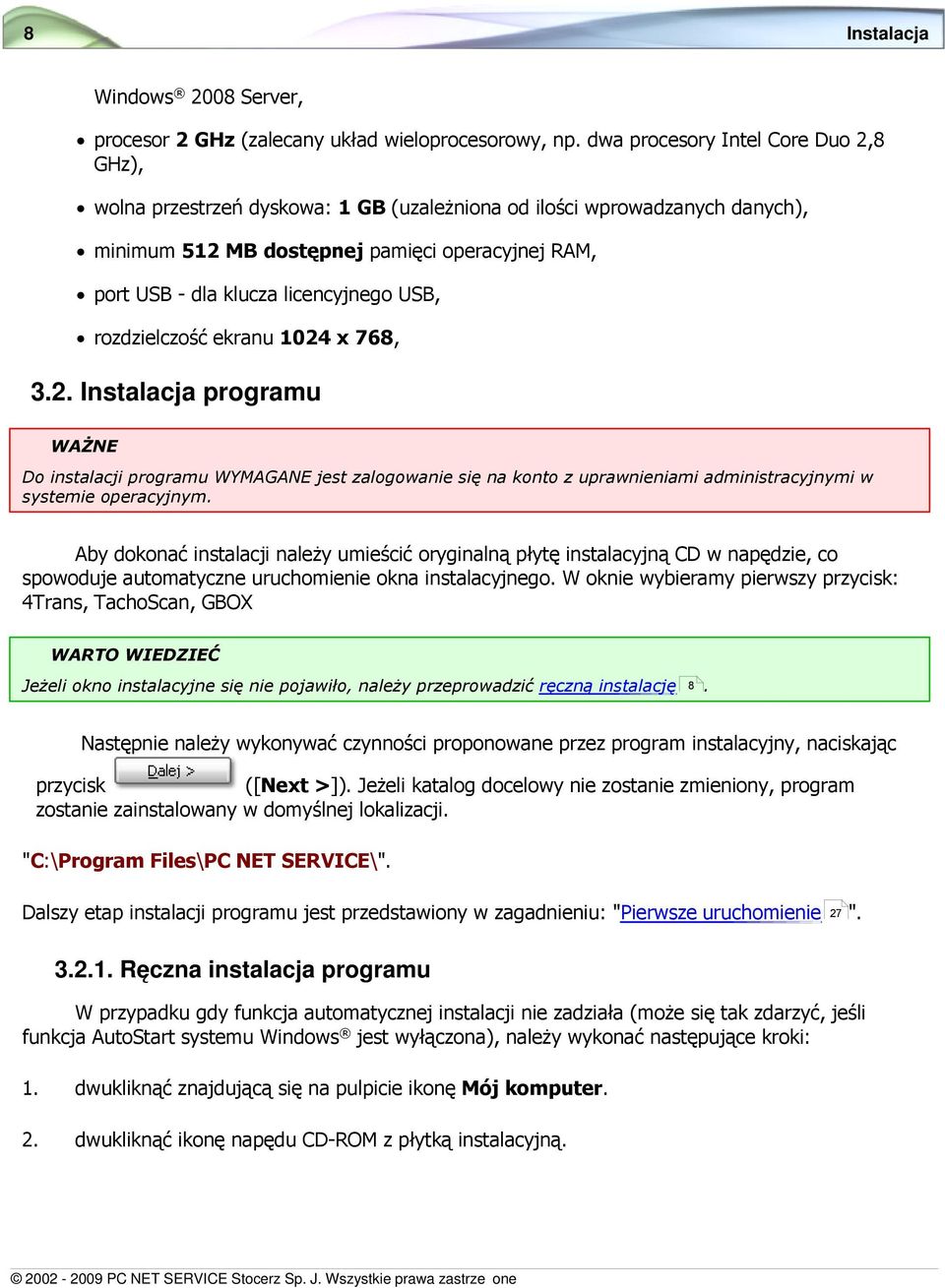

8 8 Instalacja Windows 2008 Server, procesor 2 GHz (zalecany układ wieloprocesorowy, np. dwa procesory Intel Core Duo 2,8 GHz), wolna przestrzeń dyskowa: 1 GB (uzależniona od ilości wprowadzanych danych), minimum 512 MB dostępnej pamięci operacyjnej RAM, port USB - dla klucza licencyjnego USB, rozdzielczość ekranu 1024 x 768, 3.2. Instalacja programu Do instalacji programu WYMAGANE jest zalogowanie się na konto z uprawnieniami administracyjnymi w systemie operacyjnym. Aby dokonać instalacji należy umieścić oryginalną płytę instalacyjną CD w napędzie, co spowoduje automatyczne uruchomienie okna instalacyjnego. W oknie wybieramy pierwszy przycisk: 4Trans, TachoScan, GBOX Jeżeli okno instalacyjne się nie pojawiło, należy przeprowadzić ręczną instalację 8. Następnie należy wykonywać czynności proponowane przez program instalacyjny, naciskając przycisk ([Next >]). Jeżeli katalog docelowy nie zostanie zmieniony, program zostanie zainstalowany w domyślnej lokalizacji. "C:\Program Files\PC NET SERVICE\". Dalszy etap instalacji programu jest przedstawiony w zagadnieniu: "Pierwsze uruchomienie 27 " Ręczna instalacja programu W przypadku gdy funkcja automatycznej instalacji nie zadziała (może się tak zdarzyć, jeśli funkcja AutoStart systemu Windows jest wyłączona), należy wykonać następujące kroki: 1. dwukliknąć znajdującą się na pulpicie ikonę Mój komputer. 2. dwukliknąć ikonę napędu CD-ROM z płytką instalacyjną.

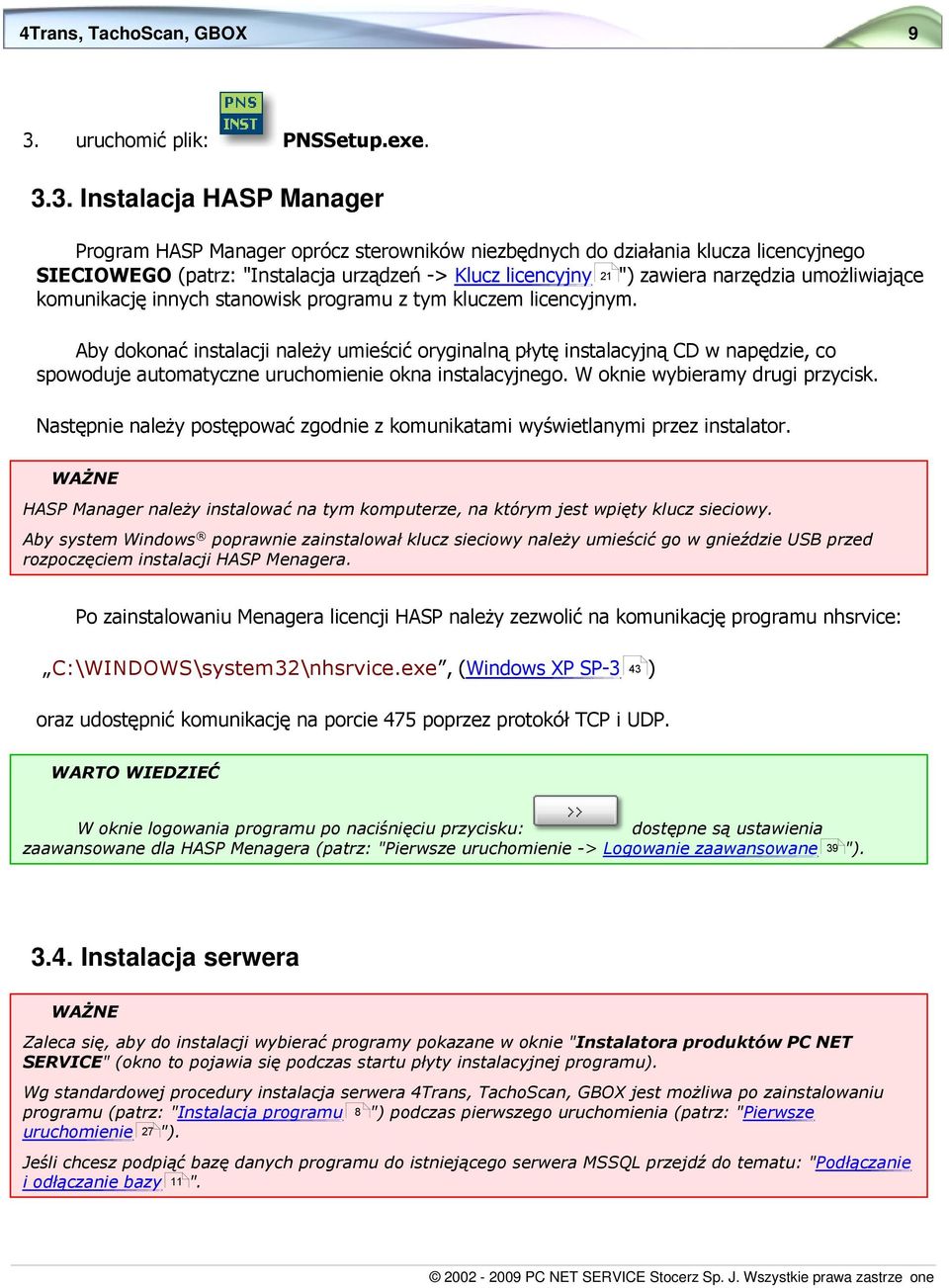

9 4Trans, TachoScan, GBOX 3. uruchomić plik: 9 PNSSetup.exe Instalacja HASP Manager Program HASP Manager oprócz sterowników niezbędnych do działania klucza licencyjnego SIECIOWEGO (patrz: "Instalacja urządzeń -> Klucz licencyjny 21 ") zawiera narzędzia umożliwiające komunikację innych stanowisk programu z tym kluczem licencyjnym. Aby dokonać instalacji należy umieścić oryginalną płytę instalacyjną CD w napędzie, co spowoduje automatyczne uruchomienie okna instalacyjnego. W oknie wybieramy drugi przycisk. Następnie należy postępować zgodnie z komunikatami wyświetlanymi przez instalator. HASP Manager należy instalować na tym komputerze, na którym jest wpięty klucz sieciowy. Aby system Windows poprawnie zainstalował klucz sieciowy należy umieścić go w gnieździe USB przed rozpoczęciem instalacji HASP Menagera. Po zainstalowaniu Menagera licencji HASP należy zezwolić na komunikację programu nhsrvice: C:\WINDOWS\system32\nhsrvice.exe, (Windows XP SP-3 43 ) oraz udostępnić komunikację na porcie 475 poprzez protokół TCP i UDP. W oknie logowania programu po naciśnięciu przycisku: dostępne są ustawienia zaawansowane dla HASP Menagera (patrz: "Pierwsze uruchomienie -> Logowanie zaawansowane 39 ") Instalacja serwera Zaleca się, aby do instalacji wybierać programy pokazane w oknie "Instalatora produktów PC NET SERVICE" (okno to pojawia się podczas startu płyty instalacyjnej programu). Wg standardowej procedury instalacja serwera 4Trans, TachoScan, GBOX jest możliwa po zainstalowaniu programu (patrz: "Instalacja programu 8 ") podczas pierwszego uruchomienia (patrz: "Pierwsze uruchomienie 27 "). Jeśli chcesz podpiąć bazę danych programu do istniejącego serwera MSSQL przejdź do tematu: "Podłączanie i odłączanie bazy 11 ".

10 10 Instalacja Kiedy należy instalować serwer z odrębnej lokalizacji?: gdy na komputerze pracującym jako serwer nie może być zainstalowany program 4Trans, TachoScan, GBOX, gdy standardowa instalacja serwera (patrz: "Pierwsze uruchomienie pomyślnie. 27 ") nie przebiegła Instalacja serwera 4Trans, TachoScan, GBOX z odrębnej lokalizacji: Do instalacji serwera programu ZALECANE jest zalogowanie się na konto z uprawnieniami administracyjnymi w systemie operacyjnym. W trakcie instalacji 4Trans, TachoScan, GBOX Server instalowana jest darmowa wersja systemu Microsoft SQL Server 2000 Desktop Edition. Bezpłatne korzystanie z tej wersji systemu jest możliwe, w przypadku, gdy na systemie pracuje maksymalnie 5 stacji komputerowych. W wersji darmowej maksymalny rozmiar bazy danych wynosi 2 GB, po przekroczeniu tej wartości istnieje ryzyko utraty danych lub uszkodzenia bazy danych. W takich przypadkach konieczny jest zakup komercyjnej wersji systemu Microsoft SQL Server 2005 lub Po zakończeniu instalacji serwera konieczny jest restart komputera. Aby dokonać instalacji należy umieścić oryginalną płytę instalacyjną CD w napędzie, co spowoduje automatyczne uruchomienie okna instalacyjnego. 1. W oknie instalatora należy wybrać: "Narzędzia" 2. W następnym oknie należy otworzyć folder: "4Trans Server" 3. Ostatnim krokiem jest uruchomienie instalatora: "4tsrvsetup" Zostanie zainstalowana darmowa wersja serwera MS SQL Server Desktop Engine Edition. Baza danych zostanie umieszczona w katalogu: "C:\Program Files\Microsoft SQL Server\mssql$PCNETSERVICE\Data". Aby serwer był widoczny w sieci i działał prawidłowo należy odblokować komunikacje na portach: port dla MS SQL Serwer na protokole TCP (jak odnaleźć nr portu? patrz: "Port TCP/IP dla MS SQL Serwer 44 "), 1433, 1434 na protokole UDP, dla HASP Managera 475 na protokole UDP - jeśli klucz licencyjny sieciowy będzie zainstalowany na tym samym komputerze. Opis konfiguracji zapory systemu Windows XP SP-3 znajdziesz w temacie: "Konfiguracja zapory XP Sp-3 ". 43

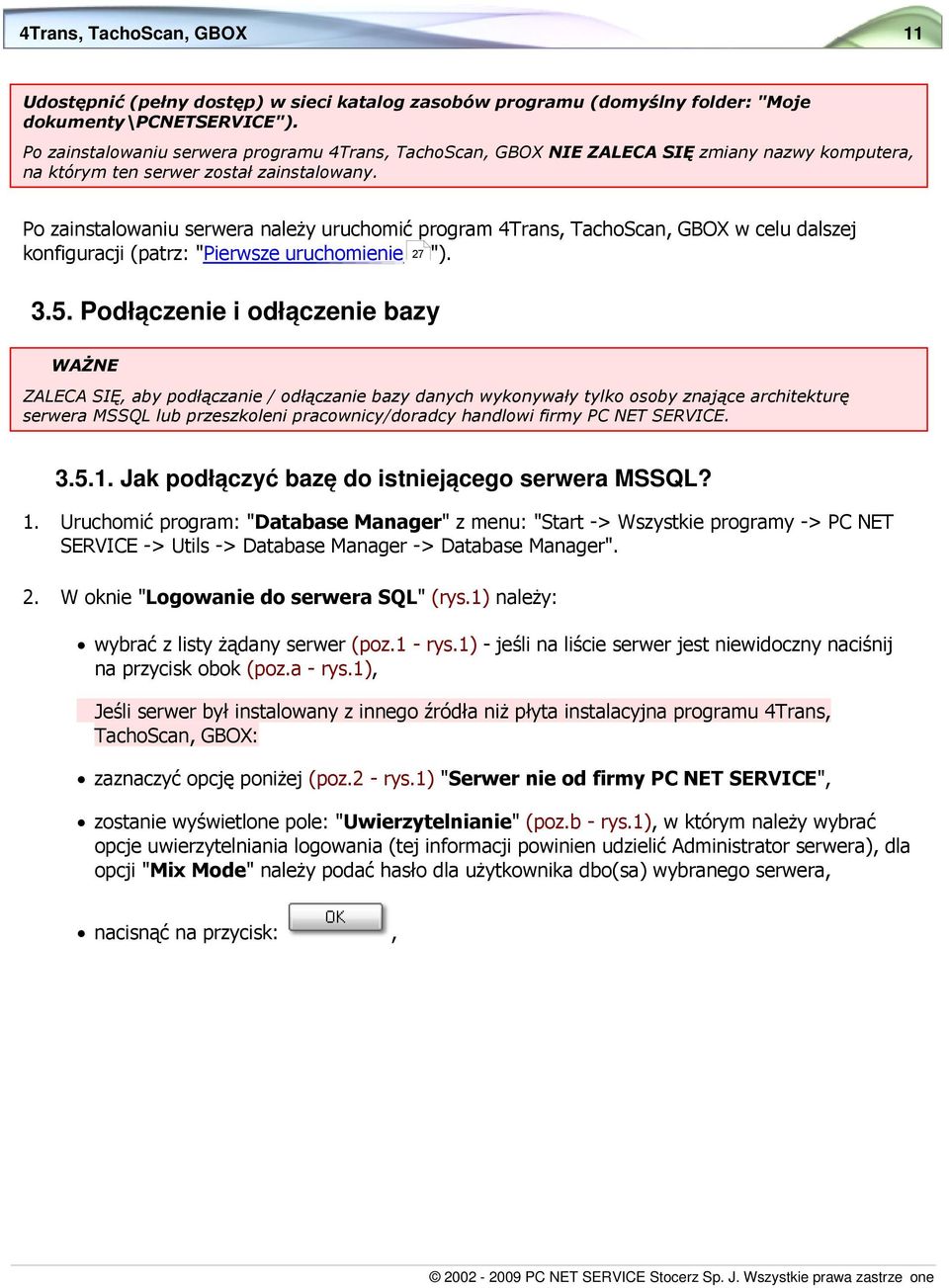

11 4Trans, TachoScan, GBOX 11 Udostępnić (pełny dostęp) w sieci katalog zasobów programu (domyślny folder: "Moje dokumenty\pcnetservice"). Po zainstalowaniu serwera programu 4Trans, TachoScan, GBOX NIE ZALECA SIĘ zmiany nazwy komputera, na którym ten serwer został zainstalowany. Po zainstalowaniu serwera należy uruchomić program 4Trans, TachoScan, GBOX w celu dalszej konfiguracji (patrz: "Pierwsze uruchomienie 27 ") Podłączenie i odłączenie bazy ZALECA SIĘ, aby podłączanie / odłączanie bazy danych wykonywały tylko osoby znające architekturę serwera MSSQL lub przeszkoleni pracownicy/doradcy handlowi firmy PC NET SERVICE Jak podłączyć bazę do istniejącego serwera MSSQL? 1. Uruchomić program: "Database Manager" z menu: "Start -> Wszystkie programy -> PC NET SERVICE -> Utils -> Database Manager -> Database Manager". 2. W oknie "Logowanie do serwera SQL" (rys.1) należy: wybrać z listy żądany serwer (poz.1 - rys.1) - jeśli na liście serwer jest niewidoczny naciśnij na przycisk obok (poz.a - rys.1), Jeśli serwer był instalowany z innego źródła niż płyta instalacyjna programu 4Trans, TachoScan, GBOX: zaznaczyć opcję poniżej (poz.2 - rys.1) "Serwer nie od firmy PC NET SERVICE", zostanie wyświetlone pole: "Uwierzytelnianie" (poz.b - rys.1), w którym należy wybrać opcje uwierzytelniania logowania (tej informacji powinien udzielić Administrator serwera), dla opcji "Mix Mode" należy podać hasło dla użytkownika dbo(sa) wybranego serwera, nacisnąć na przycisk:,

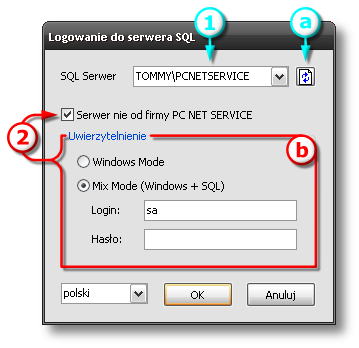

12 12 Instalacja Rys.1. Logowanie do bazy. 3. Po udanym zalogowaniu się (podłączeniu) do bazy danych w oknie "Manager serwera i bazy danych programu 4Trans, TachoScan, GBOX..." (rys.2) należy wybrać z menu "Baza danych" polecenie "Podłącz",

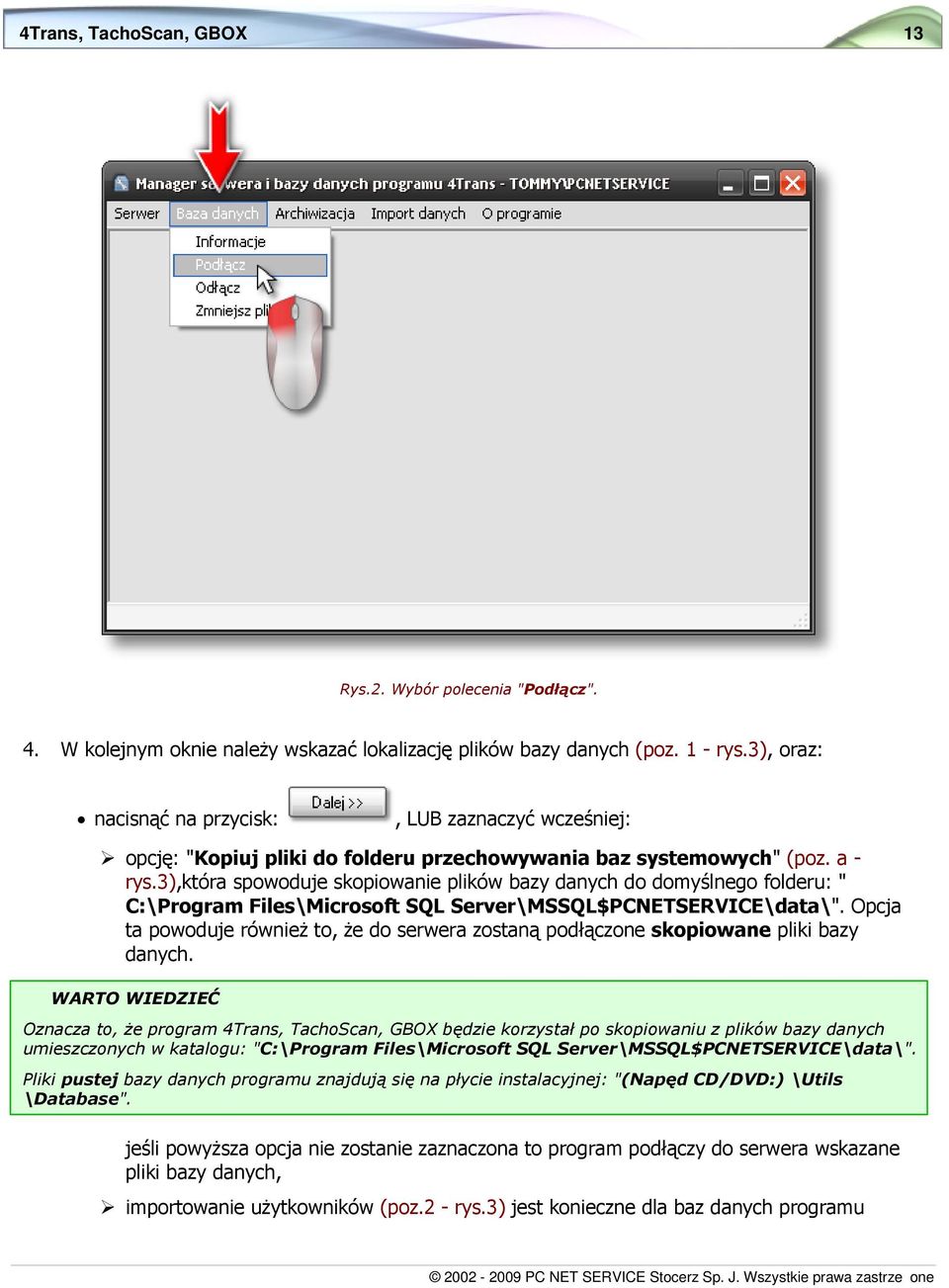

13 4Trans, TachoScan, GBOX 13 Rys.2. Wybór polecenia "Podłącz". 4. W kolejnym oknie należy wskazać lokalizację plików bazy danych (poz. 1 - rys.3), oraz: nacisnąć na przycisk:, LUB zaznaczyć wcześniej: Ø opcję: "Kopiuj pliki do folderu przechowywania baz systemowych" (poz. a rys.3),która spowoduje skopiowanie plików bazy danych do domyślnego folderu: " C:\Program Files\Microsoft SQL Server\MSSQL$PCNETSERVICE\data\". Opcja ta powoduje również to, że do serwera zostaną podłączone skopiowane pliki bazy danych. Oznacza to, że program 4Trans, TachoScan, GBOX będzie korzystał po skopiowaniu z plików bazy danych umieszczonych w katalogu: "C:\Program Files\Microsoft SQL Server\MSSQL$PCNETSERVICE\data\". Pliki pustej bazy danych programu znajdują się na płycie instalacyjnej: "(Napęd CD/DVD:) \Utils \Database". jeśli powyższa opcja nie zostanie zaznaczona to program podłączy do serwera wskazane pliki bazy danych, Ø importowanie użytkowników (poz.2 - rys.3) jest konieczne dla baz danych programu

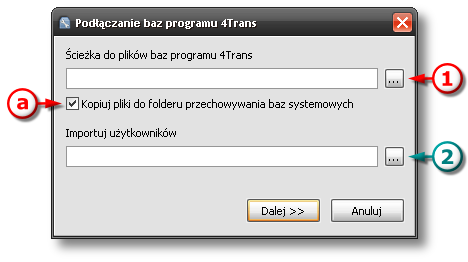

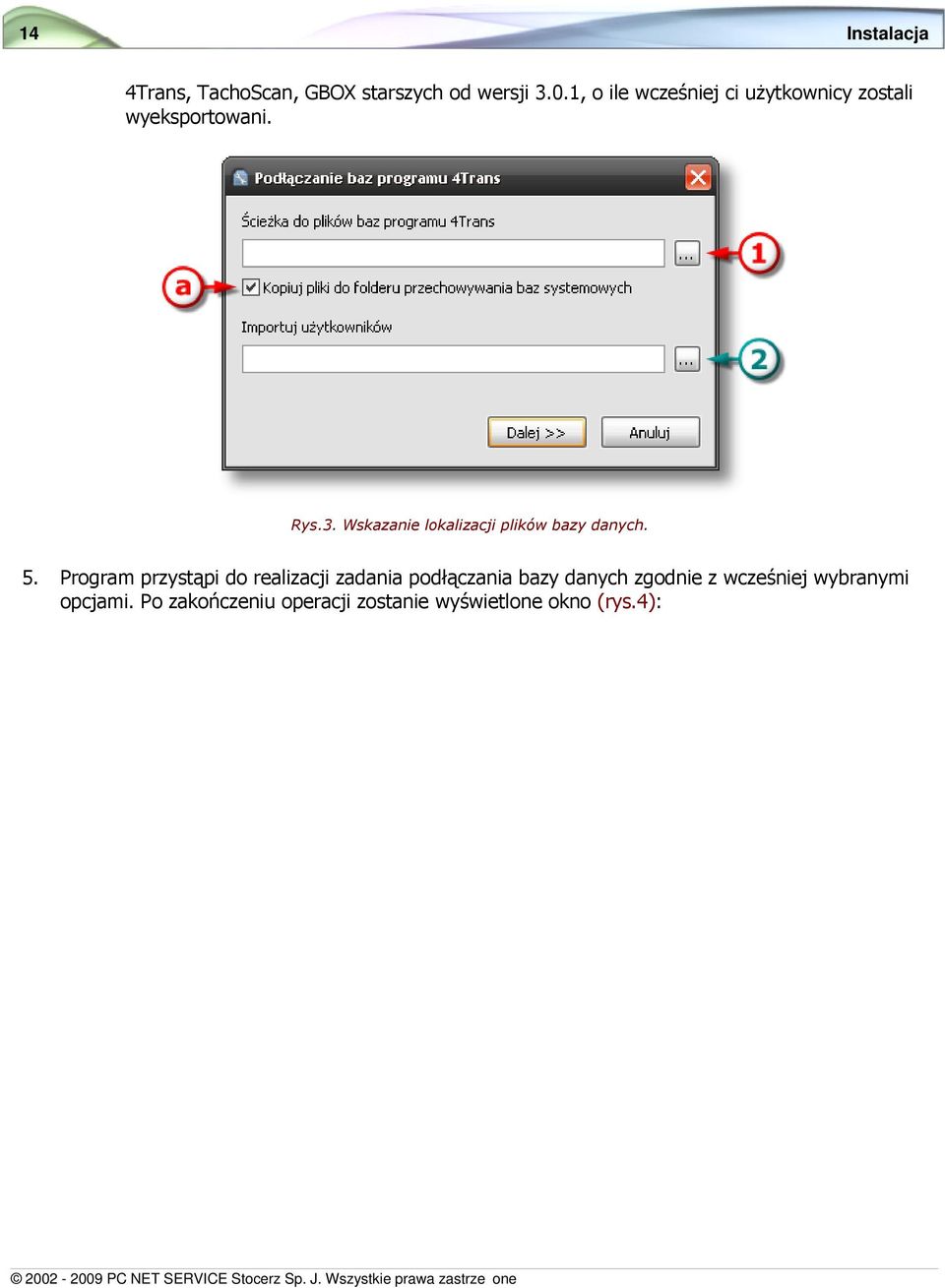

14 14 Instalacja 4Trans, TachoScan, GBOX starszych od wersji 3.0.1, o ile wcześniej ci użytkownicy zostali wyeksportowani. Rys.3. Wskazanie lokalizacji plików bazy danych. 5. Program przystąpi do realizacji zadania podłączania bazy danych zgodnie z wcześniej wybranymi opcjami. Po zakończeniu operacji zostanie wyświetlone okno (rys.4):

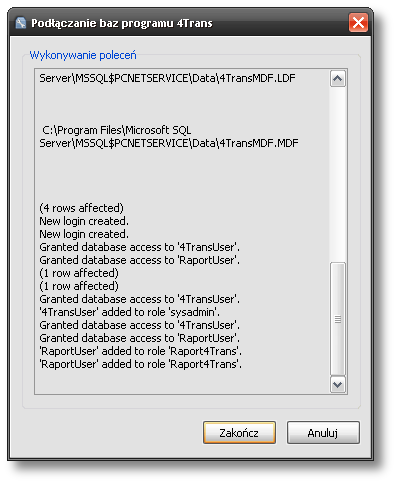

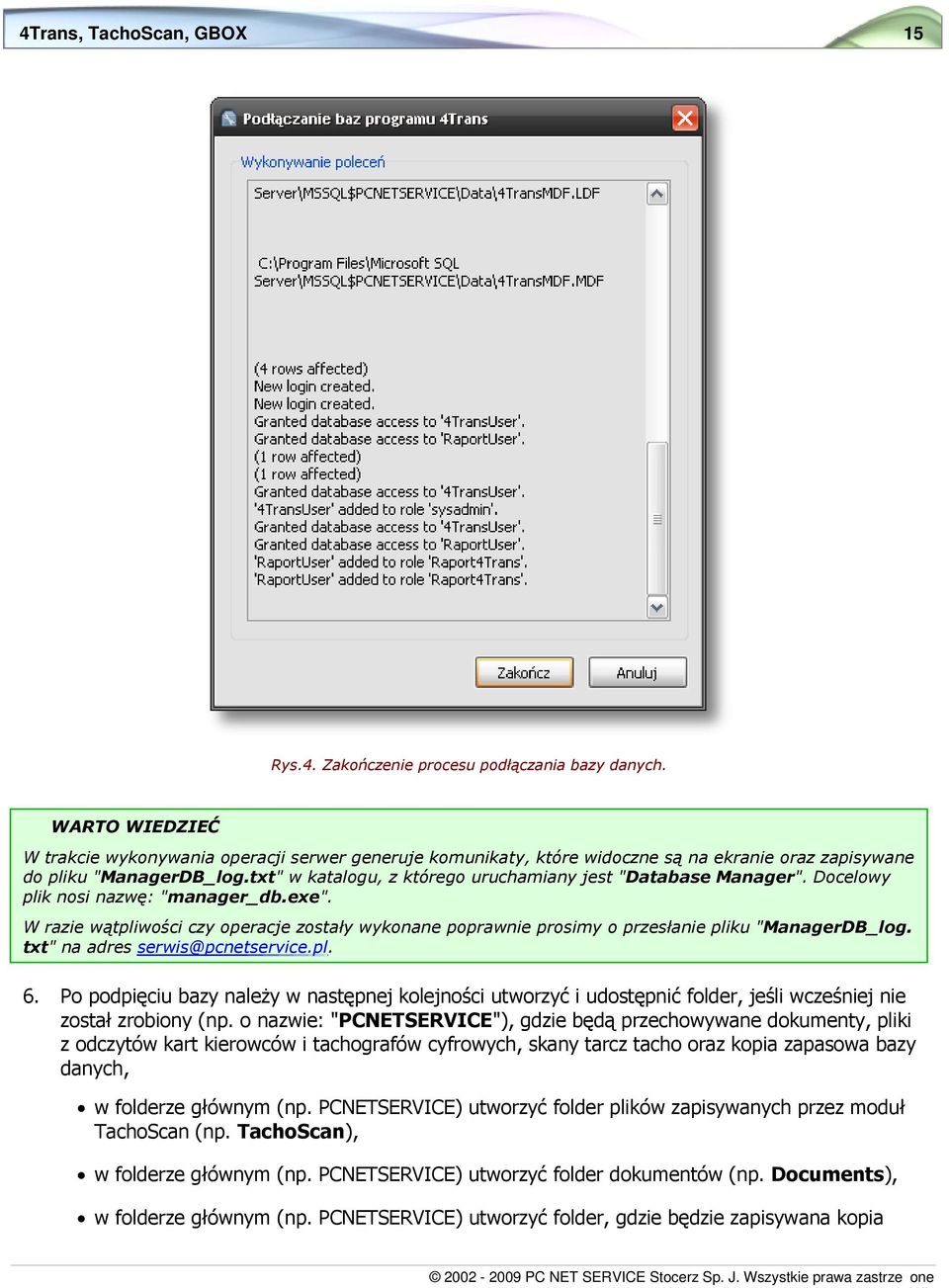

15 4Trans, TachoScan, GBOX 15 Rys.4. Zakończenie procesu podłączania bazy danych. W trakcie wykonywania operacji serwer generuje komunikaty, które widoczne są na ekranie oraz zapisywane do pliku "ManagerDB_log.txt" w katalogu, z którego uruchamiany jest "Database Manager". Docelowy plik nosi nazwę: "manager_db.exe". W razie wątpliwości czy operacje zostały wykonane poprawnie prosimy o przesłanie pliku "ManagerDB_log. txt" na adres serwis@pcnetservice.pl. 6. Po podpięciu bazy należy w następnej kolejności utworzyć i udostępnić folder, jeśli wcześniej nie został zrobiony (np. o nazwie: "PCNETSERVICE"), gdzie będą przechowywane dokumenty, pliki z odczytów kart kierowców i tachografów cyfrowych, skany tarcz tacho oraz kopia zapasowa bazy danych, w folderze głównym (np. PCNETSERVICE) utworzyć folder plików zapisywanych przez moduł TachoScan (np. TachoScan), w folderze głównym (np. PCNETSERVICE) utworzyć folder dokumentów (np. Documents), w folderze głównym (np. PCNETSERVICE) utworzyć folder, gdzie będzie zapisywana kopia

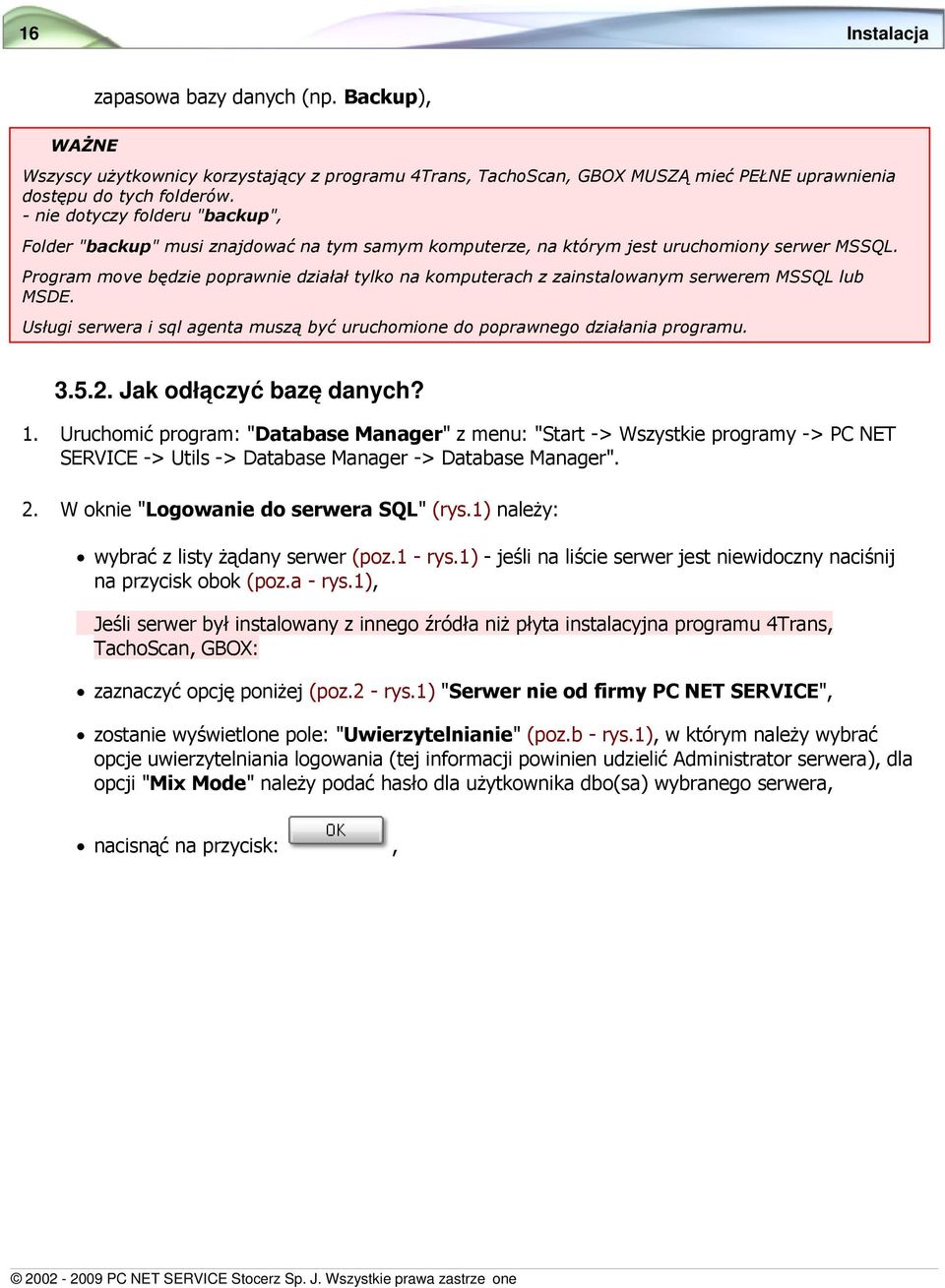

16 16 Instalacja zapasowa bazy danych (np. Backup), Wszyscy użytkownicy korzystający z programu 4Trans, TachoScan, GBOX MUSZĄ mieć PEŁNE uprawnienia dostępu do tych folderów. - nie dotyczy folderu "backup", Folder "backup" musi znajdować na tym samym komputerze, na którym jest uruchomiony serwer MSSQL. Program move będzie poprawnie działał tylko na komputerach z zainstalowanym serwerem MSSQL lub MSDE. Usługi serwera i sql agenta muszą być uruchomione do poprawnego działania programu Jak odłączyć bazę danych? 1. Uruchomić program: "Database Manager" z menu: "Start -> Wszystkie programy -> PC NET SERVICE -> Utils -> Database Manager -> Database Manager". 2. W oknie "Logowanie do serwera SQL" (rys.1) należy: wybrać z listy żądany serwer (poz.1 - rys.1) - jeśli na liście serwer jest niewidoczny naciśnij na przycisk obok (poz.a - rys.1), Jeśli serwer był instalowany z innego źródła niż płyta instalacyjna programu 4Trans, TachoScan, GBOX: zaznaczyć opcję poniżej (poz.2 - rys.1) "Serwer nie od firmy PC NET SERVICE", zostanie wyświetlone pole: "Uwierzytelnianie" (poz.b - rys.1), w którym należy wybrać opcje uwierzytelniania logowania (tej informacji powinien udzielić Administrator serwera), dla opcji "Mix Mode" należy podać hasło dla użytkownika dbo(sa) wybranego serwera, nacisnąć na przycisk:,

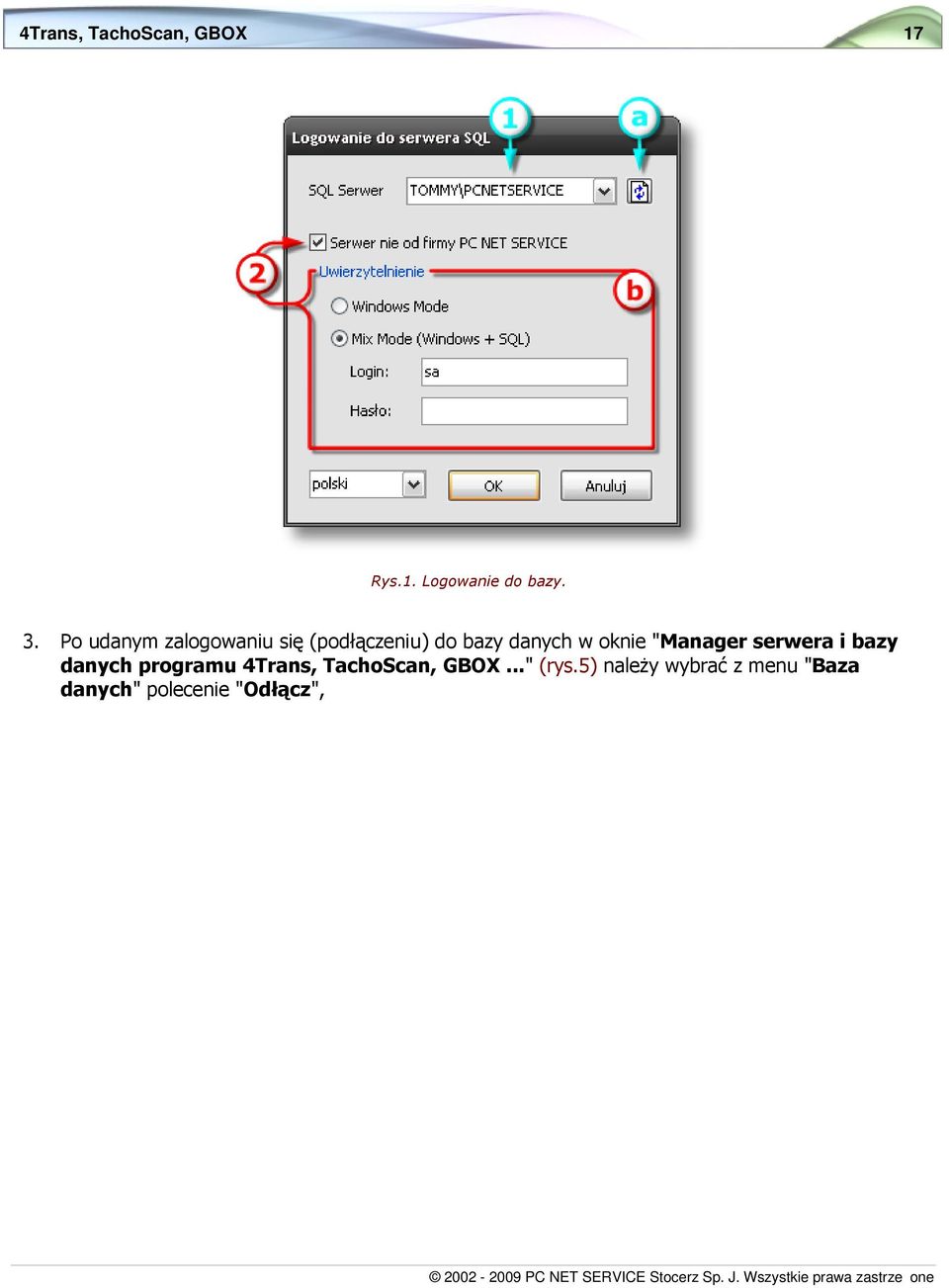

17 4Trans, TachoScan, GBOX 17 Rys.1. Logowanie do bazy. 3. Po udanym zalogowaniu się (podłączeniu) do bazy danych w oknie "Manager serwera i bazy danych programu 4Trans, TachoScan, GBOX..." (rys.5) należy wybrać z menu "Baza danych" polecenie "Odłącz",

18 18 Instalacja Rys.5. Wybór polecenia "Odłącz". 4. W kolejnym oknie nacisnąć na przycisk:, LUB zaznaczyć wcześniej: opcję: "Po zakończeniu kopiuj pliki baz programu 4Trans, TachoScan, GBOX do folderu" (poz. 1 - rys.6), która spowoduje skopiowanie plików bazy danych do wskazanego (poz.a - rys.6) folderu. Jeśli powyższa opcja nie zostanie zaznaczona to program odłączy pliki bazy danych i pozostawi je w tym samym folderze, w którym się znajdowały, pole eksportowania użytkowników (poz.2 - rys.6) jest aktywne dla baz danych programu 4Trans, TachoScan, GBOX starszych od wersji

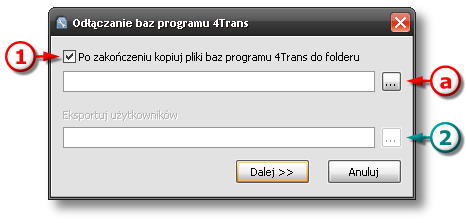

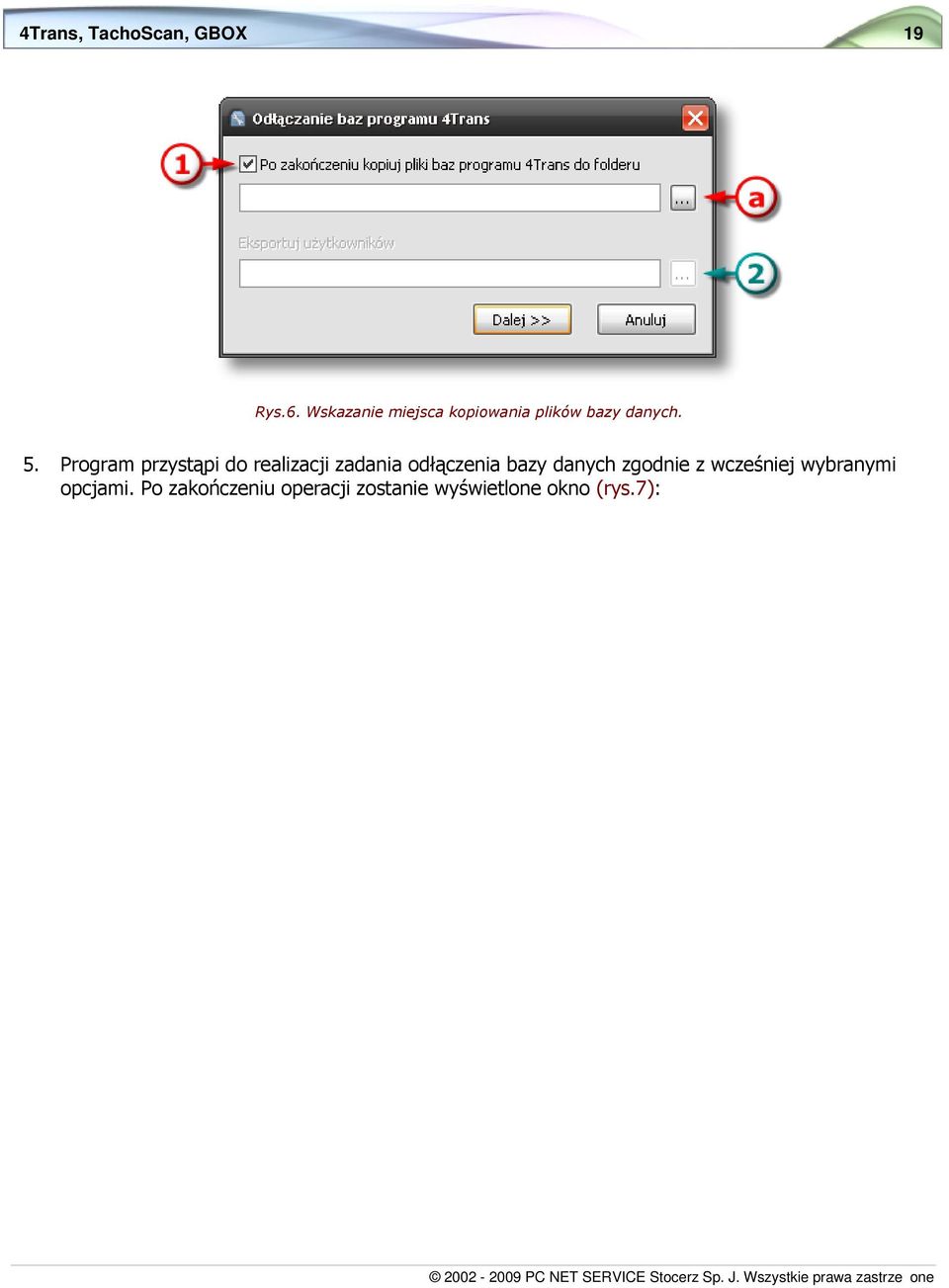

19 4Trans, TachoScan, GBOX 19 Rys.6. Wskazanie miejsca kopiowania plików bazy danych. 5. Program przystąpi do realizacji zadania odłączenia bazy danych zgodnie z wcześniej wybranymi opcjami. Po zakończeniu operacji zostanie wyświetlone okno (rys.7):

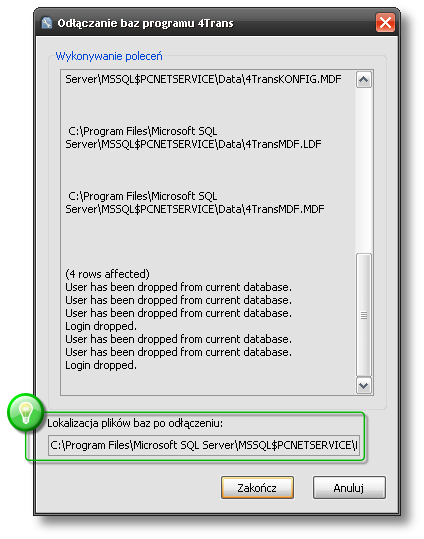

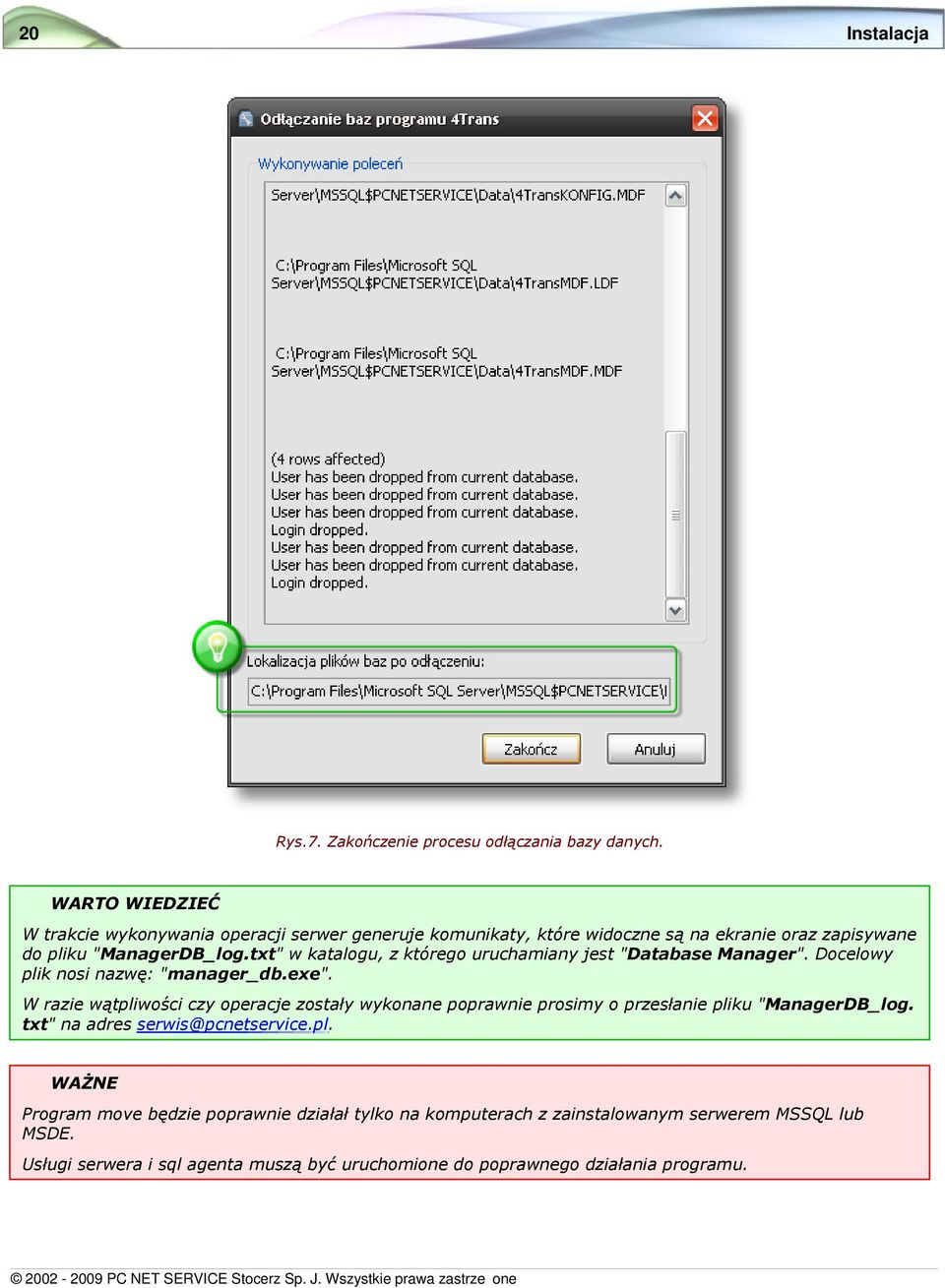

20 20 Instalacja Rys.7. Zakończenie procesu odłączania bazy danych. W trakcie wykonywania operacji serwer generuje komunikaty, które widoczne są na ekranie oraz zapisywane do pliku "ManagerDB_log.txt" w katalogu, z którego uruchamiany jest "Database Manager". Docelowy plik nosi nazwę: "manager_db.exe". W razie wątpliwości czy operacje zostały wykonane poprawnie prosimy o przesłanie pliku "ManagerDB_log. txt" na adres serwis@pcnetservice.pl. Program move będzie poprawnie działał tylko na komputerach z zainstalowanym serwerem MSSQL lub MSDE. Usługi serwera i sql agenta muszą być uruchomione do poprawnego działania programu.

21 4Trans, TachoScan, GBOX Instalacja urządzeń W tym temacie omówiona jest instalacja urządzeń wchodzących w skład pakietu instalacyjnego 6. Instalacja pozostałych urządzeń jest opisana w dokumencie "Obsluga urzadzen zewnetrznych tutorial.pdf" załączonym na płycie instalacyjnej programu Klucz licencyjny W pakiecie instalacyjnym programu mogą występować dwa rodzaje kluczy licencyjnych: Klucz licencyjny lokalny Klucz licencyjny lokalny nie posiada żadnych dodatkowych napisów na obudowie. Aby zainstalować klucz licencyjny (lokalny) w komputerze wystarczy go podłączyć do gniazda USB i zaczekać, aż system Windows samoczynnie dokona instalacji. Rys.8. Klucz licencyjny LOKALNY. System Windows po wykryciu nowego urządzenia automatycznie zainstaluje je jako urządzenie interfejsu HID Klucz licencyjny sieciowy Klucz licencyjny sieciowy powyżej podanego nru klucza na obudowie posiada napis: " - NET - ". Aby zainstalować klucz licencyjny (sieciowy) należy najpierw zainstalować program HASP Manager (patrz: "Instalacja HASP Manager 9 ").

22 22 Instalacja Następnie proszę go podłączyć do gniazda USB i zaczekać, aż system Windows samoczynnie dokona instalacji. Rys.9. Klucz licencyjny SIECIOWY Skaner Canon Skaner Canon jest standardowym urządzeniem do skanowania obrazów. Ze względu na niską cenę, dużą dokładność i szybkość działania jest zalecany przez PC NET SERVICE do skanowania tarcz tacho. Przed podłączeniem skanera do komputera należy zainstalować sterowniki z płyty instalacyjnej dołączonej do urządzenia. Po zainstalowaniu sterowników wystarczy podłączyć skaner do gniazda USB i zaczekać, aż system Windows samoczynnie dokona instalacji Czytnik TachoReader Czytnik TachoReader służy do pobierania danych z kart kierowców. Jest to szybkie, niezawodne i proste w obsłudze urządzenie. Rys.10. Czytnik TachoReader. Aby zainstalować czytnik kart kierowców należy: Umieścić oryginalną płytę instalacyjną CD w napędzie, Podłączyć czytnik do portu USB w komputerze, Po wyświetleniu przez system windows okna instalacyjnego wybrać pierwszą opcję: "Zainstaluj oprogramowanie automatycznie" i nacisnąć przycisk System znajdzie odpowiednie sterowniki i zainstaluje urządzenie.

23 4Trans, TachoScan, GBOX 23 Po zainstalowaniu przez system czytnika pokaże się okno zakończenia pracy kreatora. Po poprawnym zainstalowaniu powinna zaświecić się na zielono dioda na czytniku TachoReader Mobile Urządzenie TachoReader Mobile umożliwia pobieranie danych bezpośrednio z tachografu lub z karty kierowcy, bez podłączania innych urządzeń. Dodatkowo urządzenie umożliwia przechowywanie danych w swojej wewnętrznej pamięci, aż do momentu przeniesienia ich na inny nośnik (np. na dysk komputera). Rys.11. TachoReader Mobile. Aby zainstalować TachoReader w komputerze wystarczy go podłączyć do gniazda USB i zaczekać, aż system Windows samoczynnie dokona instalacji. System Windows po wykryciu nowego urządzenia automatycznie zainstaluje je jako nowy dysk pamięci masowej TachoReader Combo Urządzenie TachoReader Combo umożliwia pobieranie danych bezpośrednio z tachografu lub z karty kierowcy, bez podłączania innych urządzeń. Dodatkowo urządzenie umożliwia przechowywanie danych w swojej wewnętrznej pamięci, aż do momentu przeniesienia ich na inny nośnik (np. na dysk komputera).

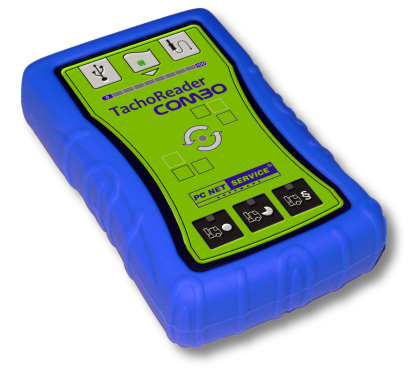

24 24 Instalacja Rys.12. TachoReader Combo Skład zestawu Do zestawu z urządzeniem dołączane są: 2 baterie AA 1,5V, które zasilają urządzenie bez konieczności podłączania go do innych źródeł prądu, kabel MINI-USB, za pomocą którego urządzenie łączy się z komputerem (przesyła dane z pamięci na dysk komputera), oraz pobiera zasilanie z komputera, kabel do odczytu danych z tachografu Tacho-Combo, który umożliwia pobieranie zasilania bezpośrednio z tachografu bez potrzeby korzystania z baterii Wymagane elementy do instalacji urządzenia w komputerze urządzenie TachoReader Combo, kabel MINI-USB, Urządzenie nie pracuje na systemach operacyjnych Windows 98 i Milenium Przebieg instalacji 1. Podłączyć urządzenie TachoReader Combo do portu USB poprzez kabel MINI-USB i zaczekać, aż system Windows dokona samoczynnie instalacji. System Windows po wykryciu nowego urządzenia automatycznie zainstaluje je jako nowy dysk pamięci masowej ComBox Instalacja programu ComBox jest konieczna w przypadku pobierania danych z urządzeń GBOX. Zaleca się, aby program ComBox zainstalować na komputerze pracującym jako serwer bazy 4Trans, TachoScan, GBOX ponieważ niwelowane są ograniczenia związane z siecią. Nie należy instalować ani uruchamiać więcej jak JEDEN program ComBox w firmie. Program ComBox wymaga poprawnego połączenia z domeną: "gboxftp.com" lub "gboxftp2.com" na porcie nr 80. Do instalacji programu ComBox WYMAGANE jest zalogowanie się na konto z uprawnieniami administracyjnymi w systemie operacyjnym. Aby dokonać instalacji należy umieścić oryginalną płytę instalacyjną CD w napędzie, co

25 4Trans, TachoScan, GBOX 25 spowoduje automatyczne uruchomienie okna instalacyjnego. W oknie wybieramy pierwszy przycisk: ComBox. Jeżeli okno instalacyjne się nie pojawiło, należy przeprowadzić ręczną instalację 8. Następnie należy wykonywać czynności proponowane przez program instalacyjny, naciskając przycisk ([Next >]). Jeżeli katalog docelowy nie zostanie zmieniony, program zostanie zainstalowany w domyślnej lokalizacji. "C:\Program Files\PC NET SERVICE\". Dalszy etap instalacji programu ComBox jest przedstawiony w zagadnieniu: "Pierwsze uruchomienie 25 " Pierwsze uruchomienie Po zainstalowaniu programu ComBox, przy jego pierwszym uruchomieniu pojawi się okno logowania, w którym należy uzupełnić następujące dane: Rys.13. Okno logowania. (poz.1 - rys.13) Serwer - w pole serwera należy wpisać nazwę serwera bazy danych programu 4Trans, TachoScan, GBOX, do której program będzie pobierał współrzędne z serwera pobierającego dane z urządzeń GBOX, Jest to ten sam serwer, na którym pracuje program 4Trans, TachoScan, GBOX. Jeśli program ComBox jest zainstalowany na tym samym komputerze co serwer programu 4Trans, TachoScan, GBOX (m.in. standardowy trybu pracy programu) serwer będzie nosić nazwę: " localhost\pcnetservice". Jeśli program Combox jest zainstalowany na innym komputerze niż serwer programu 4Trans, TachoScan,

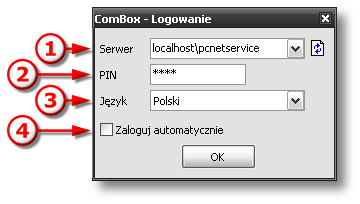

26 26 Instalacja GBOX (np. zaawansowany tryb pracy programu), serwer należy wybrać z listy. Za pomocą przycisku: można odświeżyć listę serwerów. Jeśli z jakiś nieprzewidzianych przyczyn serwer, do którego chcemy się podłączyć nie jest widoczny na liście wówczas można wpisać nazwę serwera. (poz.2 - rys.13) PIN - w tym polu należy wpisać kod podany przez producenta oprogramowania, (poz.3 - rys.13) Język - w tym polu można wybrać inny język programu, (poz.4 - rys.13) Zaloguj automatycznie - po zaznaczeniu tej opcji program podczas każdego uruchomienia będzie się automatycznie logował Importowanie klucza GPS Po pierwszym zalogowaniu się do programu należy zaimportować Klucz GPS. Klucz do programu dostarcza producent oprogramowania, pozwala on na identyfikację klienta w systemie. Do klucza są przyporządkowane odpowiednie pojazdy z urządzeniami GBOX, których współrzędne gps oraz pliki z odczytami z karty kierowców będą pobierane do lokalnej bazy danych.

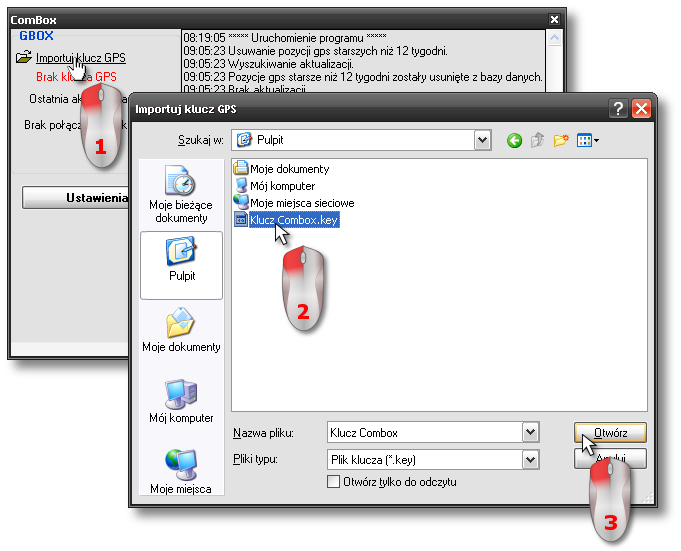

27 4Trans, TachoScan, GBOX 27 Rys.14. Importowanie klucza GPS. Aby zaimportować klucz należy kliknąć LPM na poleceniu "Importuj klucz GPS" (poz.1 - rys.14). Następnie w nowym oknie znaleźć i zaznaczyć odpowiedni plik (poz.2 - rys. 14). Jeżeli wszystkie czynności zostały poprawnie wykonane program jest gotowy do działania. W lewym górnym rogu pojawi sie informacja, że klucz został poprawnie zaimportowany. Pełen opis działania programu ComBox znajduje się w pomocy programu Pierwsze uruchomienie 4.1. Wybór trybu pracy programu

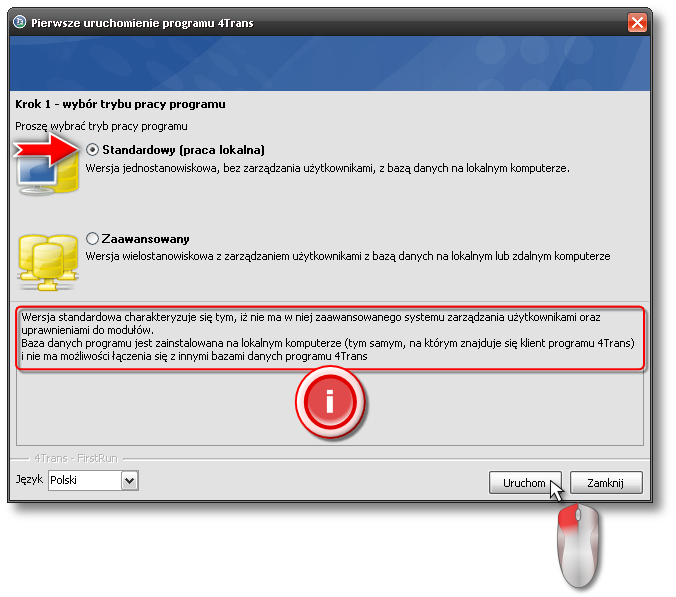

28 28 Pierwsze uruchomienie Przed pierwszym uruchomieniem programu ZALECANE jest zalogowanie się na konto z uprawnieniami administracyjnymi w systemie operacyjnym. Podczas pierwszego uruchomienia program wyświetli okno: "Wybór trybu pracy programu", gdzie w zależności od potrzeb należy wybrać: Standardowy (praca lokalna) Proszę zaznajomić się z opisem w oknie (rys.15). Rys.15. Baza na lokalnym komputerze.

29 4Trans, TachoScan, GBOX 29 Jeśli ten tryb pracy jest odpowiedni należy nacisnąć na przycisk: program przystąpi do instalacji bazy danych. (rys.15), po czym W trakcie instalacji bazy danych instalowana jest darmowa wersja systemu Microsoft SQL Server 2000 Desktop Edition. Bezpłatne korzystanie z tej wersji systemu jest możliwe, w przypadku, gdy na systemie pracuje maksymalnie 5 stacji komputerowych. W wersji darmowej maksymalny rozmiar bazy danych wynosi 2 GB, po przekroczeniu tej wartości istnieje ryzyko utraty danych lub uszkodzenia bazy danych. W takich przypadkach konieczny jest zakup komercyjnej wersji systemu Microsoft SQL Server 2005 lub Po zakończeniu instalacji bazy danych konieczny jest restart komputera. Po zakończeniu instalacji bazy danych, restarcie komputera i ponownym uruchomieniu program może wyświetlić dwa różne okna: Okno: Wybór aktywnej firmy W oknie tym należy kliknąć LPM na ikonie aby dodać firmę. Po dokonaniu wyboru uruchomi się właściwe okno programu Okno: Import z programu TachoScan Jeśli na komputerze, na którym jest instalowany program jest zainstalowana stara wersja TachoScana albo Rozliczeń wyświetli się okno: "Import z programu TachoScan", gdzie w zależności od potrzeb można wybrać: 1. Automatyczny import danych 2. Wskaż pliki importu 3. Anulowanie importu ,,,. Ad.1. Automatyczny import danych. Komputer, na którym jest uruchamiany "automatyczny import danych" musi mieć zainstalowany (stary) program TachoScan z bazą danych, z której będzie przeprowadzany import. Wybierając automatyczną opcję należy pamiętać, że funkcja importu będzie się opierać na ustawieniach (starego) programu TachoScan, czyli: dane będą importowane z aktualnej bazy danych, na której pracuje TachoScan, dane będą również importowane z archiwalnej bazy danych na podstawie ścieżki

30 30 Pierwsze uruchomienie wprowadzonej w ustawieniach programu TachoScan, w (starym) programie TachoScan jest jedno pole na wprowadzenie imienia i nazwiska kierowcy, natomiast w programie 4Trans, TachoScan, GBOX istnieją dwa pola na wprowadzenie osobno imienia i nazwiska kierowcy. Domyślnie automatyczny import przydzieli pierwszemu członowi nazwy kierowcy nazwisko, a drugiemu członowi imię. na podstawie wpisanej ścieżki katalogu obrazów w ustawieniach programu TachoScan (stara wersja) będą kopiowane obrazy tarczek i pliki z odczytów cyfrowych do domyślnego katalogu w programie 4Trans, TachoScan, GBOX. ustawienia programu TachoScan (stara wersja) będą przeniesione do programu 4Trans, TachoScan, GBOX na podstawie pliku umieszczonego w katalogu roboczym programu TachoScan. Aby zmienić ustawienia importu należy skorzystać z drugiej opcji: "Wskaż pliki importu" opisanej poniżej. Po naciśnięciu LPM przycisku: program przystąpi do importowania danych. Po zaimportowaniu danych zostanie uruchomiony program. Ad.2. Wskaż pliki importu. Import z programu TachoScan za pomocą drugiej opcji: "Wskaż pliki importu" nie wymaga, aby był zainstalowany (stary) program TachoScan. Należy jednak pamiętać, żeby wskazać poprawne ścieżki do plików opisanych poniżej. Druga opcja umożliwia ustawienie następujących ścieżek:

31 4Trans, TachoScan, GBOX 31 Rys.16. Wskazanie plików importu. (poz.1 - rys.16) do bazy danych programu TachoScan (domyślna nazwa pliku: "TachoMDB. mdb"), z której ma być dokonany import, (poz.2 - rys.16) do bazy archiwalnej programu TachoScan (domyślna nazwa pliku: " TachoMDB_arch,mdb") - opcjonalnie, (poz.3 - rys.16) wybrać sposób podziału nazwy kierowcy, po naciśnięciu przycisku: (rys.16) można podglądnąć w jaki sposób są zapisani kierowcy w bazie danych i wybrać odpowiedni sposób podziału, (poz.4 - rys.16) do katalogu obrazów, gdzie są przechowywane obrazy tarczek tacho i pliki z odczyty cyfrowych - opcjonalnie, (poz.5 - rys.16) do katalogu z ustawieniami programu (domyślnie: jest to katalog roboczy programu TachoScan - "C:\Program Files\PC NET SERVICE\TachoScan\"). W (starym) programie TachoScan jest jedno pole na wprowadzenie imienia i nazwiska kierowcy, natomiast w programie 4Trans, TachoScan, GBOX istnieją dwa pola na wprowadzenie osobno imienia i nazwiska

32 32 Pierwsze uruchomienie kierowcy. Po naciśnięciu LPM przycisku: program przystąpi do importowania danych. Jeśli program został zainstalowany za pomocą zaawansowanych opcji to następnym krokiem będzie:" Logowanie 39 ", w przeciwnym wypadku otworzy się właściwe okno programu. W trakcie uruchamiania program automatycznie założy foldery, w których będą przechowywane pliki obrazów tacho, pliki odczytów cyfrowych, dokumenty oraz kopia zapasowa bazy danych. Domyślna ścieżka: "...\Moje dokumenty\użytkownik\pcnetservice\", gdzie: Użytkownik - nazwa zalogowanego użytkownika do systemu Windows. Ad.3. Anulowanie importu. Jeśli nie chcesz importować danych z programu TachoScan to naciśnij na przycisk: Program wyświetli okno wyboru aktywnej firmy, gdzie po kliknięciu LPM na ikonie firmę Po dokonaniu wyboru uruchomi się właściwe okno programu Zaawansowany - Przygotowanie serwera Proszę zaznajomić się z opisem w oknie (rys.17).. należy dodać

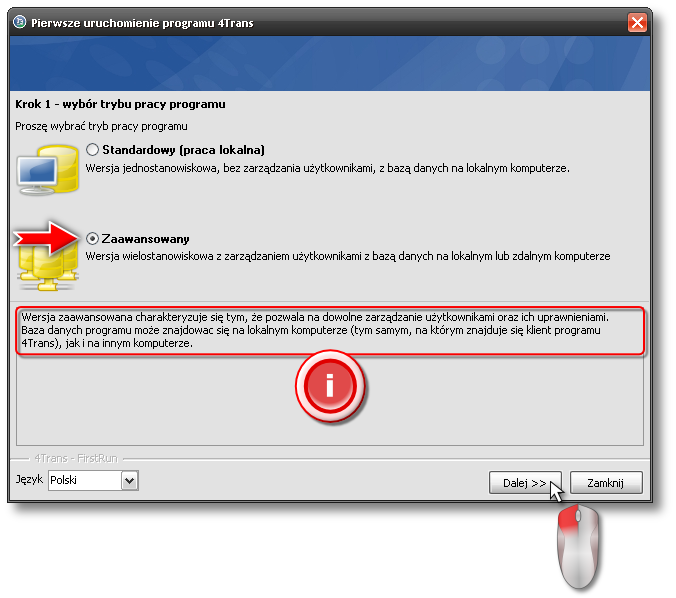

33 4Trans, TachoScan, GBOX 33 Rys.17. Tryb zaawansowany. Po naciśnięciu przycisku: wyświetli się następne okno: "Przygotowanie serwera", gdzie w zależności od potrzeb należy wybrać: Zainstaluj bazę na lokalnym komputerze Proszę zaznajomić się z opisem w oknie (rys.18).

34 34 Pierwsze uruchomienie Rys.18. Instalacja bazy na lokalnym komputerze. W trakcie instalacji bazy danych instalowana jest darmowa wersja systemu Microsoft SQL Server 2000 Desktop Edition. Bezpłatne korzystanie z tej wersji systemu jest możliwe, w przypadku, gdy na systemie pracuje maksymalnie 5 stacji komputerowych. W wersji darmowej maksymalny rozmiar bazy danych wynosi 2 GB, po przekroczeniu tej wartości istnieje ryzyko utraty danych lub uszkodzenia bazy danych. W takich przypadkach konieczny jest zakup komercyjnej wersji systemu Microsoft SQL Server 2005 lub Po zakończeniu instalacji bazy danych konieczny jest restart komputera. Po naciśnięciu przycisku: wyświetli się następne okno: "Inicjacja bazy danych",

35 4Trans, TachoScan, GBOX 35 gdzie w zależności od potrzeb należy wybrać: a) Wprowadź miasta domyślne dla wybranego kraju 35, b) Importuj dane z programów TachoScan i TachoScan Rozliczenia 36. Ad.a. Wprowadź miasta domyślne dla wybranego kraju. Proszę zaznajomić się z opisem w oknie (rys.19). Rys.19. Wprowadzanie miast dla wybranego kraju.

36 36 Pierwsze uruchomienie Opcja ta jest zalecana w przypadku zakładania pustej bazy w programie. Baza będzie jedynie wzbogacona o listę miast dla wybranego kraju. Po zakończeniu instalacji bazy danych konieczny jest restart komputera. Jeśli program został zainstalowany za pomocą zaawansowanych opcji to następnym krokiem będzie:" logowanie 39 ", w przeciwnym wypadku otworzy się właściwe okno programu. Ad.b. Importuj dane z programów TachoScan i TachoScan Rozliczenia. Proszę zaznajomić się z opisem w oknie (rys.20).

37 4Trans, TachoScan, GBOX 37 Rys.20. Importowanie danych z programów TachoScan i Rozliczenia. Po zakończeniu instalacji bazy danych konieczny jest restart komputera. Po zainstalowaniu bazy danych, restarcie komputera i ponownym uruchomieniu programu 4Trans, TachoScan, GBOX wyświetli się okno logowania - zaloguj się (użytkownik: "administrator", hasło: " admin"). Po poprawnym zalogowaniu się wyświetli się okno, w którym można wybrać: 1. Automatyczny import danych 2. Wskaż pliki importu 3. Anulowanie importu ,,. Importując dane z programów TachoScan lub Rozliczenia przenoszona jest również lista miast zapisanych w importowanej bazie Wybierz istniejący serwer programu 4Trans Proszę zaznajomić się z opisem w oknie (rys.21).

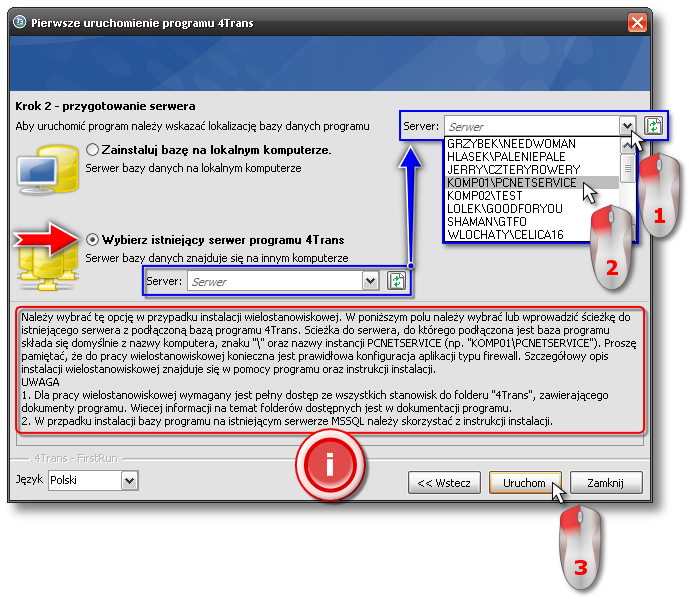

38 38 Pierwsze uruchomienie Rys.21. Wybór serwera z innego komputera. Podsumowując, opcję tą należy wybrać tylko, gdy: program będzie łączył się z istniejącym serwerem, który ma podłączoną bazę 4Trans, TachoScan, GBOX. Aby podłączyć się do istniejącego serwera z bazą programu należy: kliknąć na przycisk: (poz.1 - rys.21), z listy wybrać żądany serwer (np. KOMP01\PCNETSERVICE - poz.2 - rys.21), Ø kliknięcie na ikonę: odświeży listę serwerów.

39 4Trans, TachoScan, GBOX 39 Jeśli na liście serwerów nie ma żądanego komputera należy upewnić się czy odblokowano komunikacje komputera-serwera na portach: port dla MS SQL Serwer na protokole TCP (jak odnaleźć nr portu? patrz: "Port TCP/IP dla MS SQL Serwer 44 "), 1433, 1434 na protokole UDP, ewentualnie dla HASP Managera sprawdzić port 475 na protokole UDP i TCP - jeśli klucz licencyjny sieciowy będzie zainstalowany na tym samym komputerze. Opis konfiguracji zapory systemu Windows XP SP-3 znajdziesz w temacie: "Konfiguracja zapory XP SP3 ". 43 Po zainstalowaniu serwera programu NIE ZALECA SIĘ zmiany nazwy komputera, na którym ten serwer został zainstalowany. Jeśli chcesz podpiąć bazę danych 4Trans, TachoScan, GBOX do istniejącego MS SQL Server'a przejdź do tematu: "Podłączanie i odłączanie bazy danych 11 ". Po podłączeniu się do serwera 4Trans, TachoScan, GBOX, program zostanie uruchomiony (patrz: " Logowanie 39 "). Jeśli program wyświetli okno: "Inicjacja bazy danych" oznacza to, że baza danych, do której się podłączył jest pusta. W oknie tym należy dokonać odpowiedniego wyboru (patrz: "Inicjacja bazy danych 34 ") Logowanie Opcja niedostępna dla Standardowego (praca lokalna) trybu pracy programu. Jeśli chcesz zmienić tryb pracy programu przejdź do tematu: "Zmiana trybu pracy na zaawansowany 42 ". Po zainstalowaniu programu w bazie istnieje tylko jedno konto "Administratora" na które należy się zalogować. Jako użytkownika wpisujemy: "administrator", hasło: "admin" Logowanie zaawansowane Opcja niedostępna dla Standardowego (praca lokalna) trybu pracy programu. Jeśli chcesz zmienić tryb pracy programu przejdź do tematu: "Zmiana trybu pracy na zaawansowany 42 ". W celu zmiany serwera z podłączoną bazą danych programu 4Trans, TachoScan, GBOX lub zmiany opcji klucza sieciowego wybieramy przycisk: Okno logowania powiększa się nam o dodatkowe opcje:

40 40 Pierwsze uruchomienie Serwer Jest to rozwijalna lista dostępnych (widocznych) w sieci serwerów MS SQL. W celu odświeżenia listy serwerów należy nacisnąć na przycisk:. Jeśli z jakiś nieprzewidzianych przyczyn serwer do którego chcemy się podłączyć nie jest widoczny wówczas można wpisać nazwę serwera. Użyj adresu Jest to rozwijalna lista dostępnych (widocznych) w sieci managerów licencji HASP. W przypadku, gdy HASP Manager 9 działa na komputerze, który loguje się do innej domeny niż komputer z zainstalowanym programem to domyślnie klient nie połączy się z tym managerem. Konieczne jest włączenie tej opcji i wpisanie adresu IP komputera z zainstalowanym HASP Managerem. Użyj rozgłoszenia Jeśli ta opcja jest włączona (ustawienie domyślne) to program wyszukuje w sieci aktywnych managerów licencji HASP (tylko w tej domenie, do której komputer jest zalogowany). Ustaw limit czasu Opcja ta umożliwia ustawienie długości czasu ([s] sekundy) jaki program czeka na odpowiedz komputerów w trakcie wyszukiwania managerów klucza w sieci lokalnej zwiększenie tego limitu powyżej 1 sekundy jest uzasadnione w przypadku sieci o niskiej przepustowości Ustawienia ścieżek Opcja niedostępna dla Standardowego (praca lokalna) trybu pracy programu. Jeśli chcesz zmienić tryb pracy programu przejdź do tematu: "Zmiana trybu pracy na zaawansowany 42 ". Po zalogowaniu ukaże się formularz, na którym należy potwierdzić lub zmienić ścieżki do katalogów: do folderu głównego 4Trans, TachoScan, GBOX (domyślna ścieżka "...\Moje dokumenty \PCNETSERVICE"), do kopii zapasowej bazy danych (domyślna ścieżka "...\Moje dokumenty\pcnetservice \Backup"), do plików modułu TachoScan (domyślna ścieżka "...\Moje dokumenty\pcnetservice \TachoScan"), do folderu z dokumentami (domyślna ścieżka "...\Moje dokumenty\pcnetservice \Documents").

41 4Trans, TachoScan, GBOX 41 Ścieżki możemy wpisać z klawiatury lub wybrać za pomocą przycisku:. Jeśli ścieżka do folderu jest prawidłowa będzie pokazana w kolorze zielonym. Analogicznie, nieprawidłowa ścieżka będzie pokazana w kolorze czerwonym. W przypadku gdy system będzie pracował w sieci na kilku stanowiskach ścieżki muszą być ustawione przez otoczenie sieciowe. Użytkownik zalogowany na komputerze musi mieć pełny dostęp do udostępnionego katalogu repozytorium Nadawanie uprawnień Opcja niedostępna dla Standardowego (praca lokalna) trybu pracy programu. Jeśli chcesz zmienić tryb pracy programu przejdź do tematu: "Zmiana trybu pracy na zaawansowany 42 ". Z programu może korzystać wielu użytkowników, każdy w zakresie praw ustalonym przez administratora. Administrator sprawuje kontrolę nad innymi użytkownikami, tworząc ich konta i przyznając im odpowiedni zakres uprawnień. Dla administratora nie jest dostępne standardowe menu, natomiast dostępne są zaawansowane ustawienia, takie jak: ustawienia ścieżek do katalogów, ustawienia parametrów tworzenia się kopii bazy danych, zarządzanie użytkownikami i prawami dostępu oraz rejestrowanie nowych plików. W celu nadania uprawnień użytkownikowi (użytkownikom) należy zalogować się do programu jako "Administrator" (patrz temat powyżej "Logowanie"), a następnie: z menu: "Dane podstawowe" wybrać opcję: "Ustawienia" użytkownicy należy dodać nowych użytkowników.. W zakładce w zakładce Szablony dodać nowy lub wybrać szablon uprawnień i przypisać go odpowiedniemu użytkownikowi Ustawienie kopii zapasowej bazy danych Opcja niedostępna dla Standardowego (praca lokalna) trybu pracy programu. Jeśli chcesz zmienić tryb pracy programu przejdź do tematu: "Zmiana trybu pracy na zaawansowany 42 ". W menu "Ustawienia" w zakładce "Ustawienia kopii bazy" definiujemy rodzaj kopii oraz

42 42 Pierwsze uruchomienie częstotliwość jej tworzenia Aktywacja programu Po zakupie program 4Trans, TachoScan, GBOX wymaga aktywacji (w przypadku, gdy należność za program nie została uregulowana). Przed uruchomieniem wyświetli się okno informujące o wymogu aktywacji programu z pytaniem o wprowadzenie kodów. W oknie mamy 2 drogi wyboru: - pokaże się nam okno, gdzie mamy możliwość wpisania kodów, - kontynuujemy pracę na programie - nie posiadamy kodów aktywacyjnych. Jeśli nie dokonamy aktywacji w terminie, program się zablokuje. W przypadku 3-krotnie błędnie wpisanego kodu aktywacyjnego klucz licencyjny ulegnie trwałej blokadzie. W takim przypadku konieczna jest odpłatna interwencja producenta wg aktualnego cennika PC NET SERVICE. 5. Zmiana trybu pracy programu 5.1. Zmiana trybu pracy na zaawansowany Aby przejść z trybu pracy standardowego na zaawansowany należy: Zamknąć program - jeśli jest otwarty, Uruchomić ponownie z menu: "Start -> Wszystkie programy -> PC NET SERVICE -> 4Trans, TachoScan, GBOX -> Administrator", Zostanie wyświetlone okno logowania z wypełnionym polem: "Użytkownik" -> " Administrator", gdzie należy podać hasło - domyślne hasło brzmi: "admin", Program zostanie uruchomiony z tzw. "Panelem administracyjnym" bez podstawowych funkcji ale posiadającym możliwość zmiany zaawansowanych ustawień takich jak ustawienie ścieżek zapisu plików, zarządzanie użytkownikami itp. (patrz: pomoc programu 51 ). Po uruchomieniu programu należy przejść do okna ustawień programu ("Dane podstawowe > Ustawienia"), gdzie w zakładce: "Serwis" należy zmienić opcję: "Tryb uruchamiania programu" ze "Standardowego" na "Zaawansowany".

43 4Trans, TachoScan, GBOX 43 Jeśli program ma pracować w trybie zaawansowanym należy pamiętać o dodaniu nowych użytkowników i nadaniu im odpowiednich uprawnień (patrz: pomoc programu 51 ) Zmiana trybu pracy na standardowy Aby przejść z trybu pracy zaawansowanego na standardowy należy: Uruchomić ponownie program i zalogować się jako: "Administrator" - domyślne hasło brzmi: "admin", Program zostanie uruchomiony z tzw. "Panelem administracyjnym" bez podstawowych funkcji ale posiadającym możliwość zmiany zaawansowanych ustawień takich jak ustawienie ścieżek zapisu plików, zarządzanie użytkownikami itp. (patrz: pomoc programu 51 ). Po uruchomieniu programu należy przejść do okna ustawień programu ("Dane podstawowe > Ustawienia"), gdzie w zakładce: "Serwis" należy zmienić opcję: "Tryb uruchamiania programu" z "Zaawansowanego" na "Standardowy". Jeśli program ma pracować w trybie standardowym należy pamiętać o: program nie będzie wyświetlał okna logowania podczas uruchomienia, co za tym idzie każda osoba będzie mogła go otworzyć oraz dowolnie dodawać, edytować i usuwać zapisy, program będzie się uruchamiał ze wszystkimi dostępnymi funkcjami zapisanymi w kluczu licencyjnym, aby zalogować się powtórnie na konto administratora należy uruchomić program z menu: "Start -> Wszystkie programy -> PC NET SERVICE -> 4Trans, TachoScan, GBOX -> Administrator", 6. Dodatkowe informacje 6.1. Konfiguracja zapory XP SP-3 Zapora systemowa Windows jest instalowana zawsze podczas aktualizacji systemów Windows XP pakietem Service Pack 3. Aby otworzyć okno konfiguracji zapory należy otworzyć: Panel Sterowania -> Zapora systemu Windows lub w przypadku widoku kategorii w Panelu Sterowania: Panel Sterowania -> Centrum zabezpieczeń -> Zapora systemu Windows (u dołu okna) lub wybrać: Start -> Uruchom

44 44 Dodatkowe informacje i w okienku uruchamiania wpisać i uruchomić plik "firewall.cpl" Dodawanie portu (protokół UDP lub TCP). Aby dodać dodatkowy port należy wybrać u góry zakładkę Wyjątki i kliknąć przycisk. W nowym oknie (Dodawanie portu) wypełniamy odpowiednio pola: w polu "Nazwa" wprowadzamy dowolną nazwę wyjątku (np. 4Trans UDP1434 ), w polu "Numer Portu" wprowadzamy numer portu, który chcemy udostępnić (np. 1434), oraz wybieramy protokół na jakim ma pracować udostępniany port (np. UDP). porty jakie należy udostępnić: Ø port dla MS SQL Serwer na protokole TCP (jak odnaleźć nr portu? patrz: Port TCP/IP dla serwera MSSQL 44 ) Ø port 1433 i 1434 przez protokół UDP, Ø dla HASP Managera 475 przez protokół UDP i TCP. W przypadku gdy chcemy wprowadzić inny port lub inny protokół powtarzamy całą operacje dodawania portu i wprowadzamy odpowiednie ustawienia Dodawanie programu Aby dodać dodatkowy program do wyjątków zapory należy wybrać zakładkę Wyjątki i klikamy przycisk W nowym oknie (Dodawanie programu) pojawia się lista zainstalowanych programów w systemie. Aby dodać dowolny plik typu exe należy w polu Ścieżka wpisać ścieżkę do pliku lub wybrać plik przyciskiem. Następnie należy z listy plików wybrać żądany: w przypadku programu HASP Manager należy wybrać plik C:\WINDOWS\system32\nhservice.exe ) 6.2. Port TCP/IP dla serwera MSSQL Aby odczytać nr portu TCP/IP dla MS SQL Serwer należy: 1. Uruchomić program "SQL Utility" z menu: Start -> Programy -> PC NET SERVICE -> SQLDatabase. 2. W prawym panelu wybrać pole TCP/IP i kliknąć Properties.

45 4Trans, TachoScan, GBOX W nowym oknie w polu Default Port pokazany jest dynamicznie utworzony podczas instalacji port, na którym pracuje utworzona baza. Należy go skopiować i skonfigurować istniejące programy typu firewall aby pozwalały na komunikację z tym portem na protokole TCP. Opis konfiguracji FIREWALL'a serwera wyposażonego w Windows'a XP z zainstalowanym SP-3 znajdziesz w dziale: "Konfiguracja zapory XP SP-3 43 ". 4. Gdy baza programu nie będzie działała prawidłowo należy przesłać zawartość pliku logowania (4Trans_log.txt w katalogu "Moje dokumenty") do siedziby firmy PC NET SERVICE (np. przez pocztę na adres serwis@pcnetservice.pl). Plik można również otworzyć z menu: Start -> Programy -> PC NET SERVICE -> SQLDatabase -> Install Logs Database Manager Database Manager jest to program służący do zarządzania serwerem i bazą danych programu 4Trans, TachoScan, GBOX. Przy pomocy tego narzędzia można m. in. podłączać i odłączać bazę danych, odczytać informacje na temat podłączonej bazy danych, tworzyć kopię zapasową bazy danych itp. Przed właściwą pracą w programie należy połączyć się z bazą danych, w tym celu należy: 1. Uruchomić program: "Database Manager" z menu: "Start -> Wszystkie programy -> PC NET SERVICE -> Utils -> Database Manager -> Database Manager". 2. W oknie "Logowanie do serwera SQL" (rys.1) należy: wybrać z listy żądany serwer (poz.1 - rys.1) - jeśli na liście serwer jest niewidoczny naciśnij na przycisk obok (poz.a - rys.1), Jeśli serwer był instalowany z innego źródła niż płyta instalacyjna programu 4Trans, TachoScan, GBOX: zaznaczyć opcję poniżej (poz.2 - rys.1) "Serwer nie od firmy PC NET SERVICE", zostanie wyświetlone pole: "Uwierzytelnianie" (poz.b - rys.1), w którym należy wybrać opcje uwierzytelniania logowania (tej informacji powinien udzielić Administrator serwera), dla opcji "Mix Mode" należy podać hasło dla użytkownika dbo(sa) wybranego serwera, nacisnąć na przycisk:,

46 46 Dodatkowe informacje Rys.1. Logowanie do bazy. W menu programu zawierają się następujące opcje: Serwer Informacje W wyniku kliknięcia na to polecenie otworzy się okno zawierające informacje o wybranych danych technicznych komputera - serwera Aktywne połączenia W oknie "Lista aktywnych połączeń" zostaną wyświetlone nazwy komputerów i aplikacji, za których pomocą łączą się użytkownicy ze serwerem 4Trans, TachoScan, GBOX. W oknie zawarta jest również informacja o czasie zalogowania danego użytkownika i czasie ostatniej aktywności Zamknij Za pomocą tego polecenia zamyka się program Database Manager Baza danych Informacje Okno zawiera informacje na temat plików baz danych podłączonych do serwera 4Trans, TachoScan, GBOX.
