1 Ciepłomierze m e t erin g s o l u t i o n s

2 Ciepłomierz kompaktowy (QDS) -2 Kompaktowa konstrukcja ciepłomierza HYDROCAL-2 zaprojektowana została zgodnie z najnowszymi trendami w dziedzinie opomiarowania ciepła. Ciepłomierz HYDROCAL-2 posiada przetwornik przepływu o konstrukcji mechanicznej, z bezmagnesową transmisją między przetwornikiem przepływu, a jednostką elektroniczną, co zapewnia niezawodność działania, wysoką stabilność pomiarową, niskie progi rozruchu oraz pełne zabezpieczenie przed próbą oddziaływania na urządzenie polem magnetycznym. Ciepłomierz HYDROCAL-2 jest kompatybilny z systemem zdalnego odczytu HYDROLINK pozwalając uzyskać dane drogą radiową (W-MBUS) lub przewodową (M-BUS). HYDROCAL-2 - ciepłomierz kompaktowy Zakres temperatur Temperatura maksymalna (dla krótkich okresów) Zakres różnicy temperatur Minimalna różnica temperatur (chłód/ciepło) o C o C K K / 1.0 Typ temperatury Pt1000 Zasilanie bateria litowa Żywotność baterii Klasa ochrony lata 10 IP65 Wyświetlacz 8 cyfrowy LCD Klasa metrologiczna 3 Wskazanie energii ciepła/chłodu lub kwh (kwh na życzenie klienta) Deklarowane parametry HYDROCAL według normy PN-EN 1434: zakres temperatur: Θ = 5 C - 90 C zakres różnicy temperatur: Θ = 3-70K minimalna różnica temperatur: Θmin = 0,2 K (1K dla ciepła) ciśnienie nominalne: P N = 16 bar typ temperatury: PT1000 żywotność baterii: 10 lat Cechy charakterystyczne: Najważniejsze wskazania ciepłomierza: Wysoka precyzja pomiaru Całkowita odporność magnetyczna Dynamika przepływu qi/qp 1:50 Kompaktowa forma Przelicznik obracany o 270 Dodatkowe moduły zewnętrzne i wewnętrzne (M-Bus, Radio) Platynowe czujniki temperatury Pt1000 Żywotność baterii 10 lat Aktualna ilość zużytej energii ciepła/chłodu 18 miesięczne wskazania zużycia ciepła/chłodu z datami Przepływ chwilowy medium grzewczego Skumulowana objętość przepływu Temperatura zasilania/powrotu oraz różnica temperatur Chwilowe zużycie energii w kw Godziny pracy urządzenia od wydania oceny zgodności 2 Zintegrowane Systemy Opomiarowania i Rozliczania Mediów

3 -2 Ciepłomierz kompaktowy (QDS) Rodzaj urządzenia C-06 C-15 C-25 Przepływ nominalny qp m³/h Dynamika przepływu qi/qp 1:25 1:50 1:50 Próg rozruchu l/h Przepływ minimalny qi m³/h HYDROCAL-2 - ciepłomierz kompaktowy Strata ciśnienia przez qp bar <0.18 <0.20 <0.17 Ciśnienie nominalne bar Średnica nominalna mm DN15 DN15 DN20 Długość zabudowy mm / Gwint połączeniowy in G 3/4 G 3/4 G Wykres straty ciśnień: qp 0,6 m /h, 110 mm W ciepłomierzu HYDROCAL-2 zastosowany został innowacyjny, bezmagnesowy system wykazujący obroty wirnika. Każdy obrót wirnika skutkuje zmianą oporu elektrycznego, która za pośrednictwem mikroprocesora przetwarzana jest na wartość przepływu. System gwarantuje całkowitą odporność magnetyczną q (m 3/h) 1 Wykres straty ciśnień: qp 1,5 m /h, 110 mm Ciepłomierz na powrocie Ciepłomierz na zasilaniu , q (m 3/h) 1 Wykres straty ciśnień: qp 2,5 m /h, 130 mm G 3/4 64,2* / 66,1 / 68,5** 0.1 Ø q (m 3/h) 80* / 110 / 130** * 80mm dla C-15 (DN15) ** 130mm dla C-25 (DN25) 4 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

4 Ciepłomierz rozłączny - Jednostka zliczająca Przelicznik elektroniczny ciepłomierza rozłącznego, przystosowany jest do działania w instalacjach grzewczych i chłodniczych. Nowoczesne moduły urządzenia pozwalają na szerokie zastosowanie go w systemach zdalnego odczytu. Nowa seria ciepłomierzy rozłącznych HYDROSPLIT jest nowoczesną konstrukcją spełniającą wszelkie warunki stawiane przed nowoczesnymi licznikami, oferując jednocześnie funkcje, które umożliwiają wszechstronne jego zastosowanie. Wartość impulsowania na wejściu litrów Błąd pomiaru Zakres temperatur C Pole rejestracji C ± 1.5% na 3.0K < Δt > 20K ± 1.0% na 20.0K < Δt > 150K HYDROSPLIT - ciepłomierz rozłączny (przelicznik elektroniczny) Różnica temperatur Maksymalna długość przewodu Typ temperatury Żywotność baterii Klasa ochronności Wyświetlacz Wskazanie energii ciepła/chłodu K m lata Pt IP65 LCD 7-cyfrowy lub kwh (kwh na życzenie klienta) Deklarowane parametry HYDROSPLIT według normy PN-EN 1434*: Zakres temperatur: Θ = 5 C C Zakres różnicy temperatur: Θ = 3-150K Minimalna różnica temperatur: Θmin = 0,2 K (1K dla ciepła) Klasa ochronności: IP65 Typ temperatury: Pt1000 Żywotność baterii: 6 lat * parametry współzależne z przetwornikami przepływów Najważniejsze wskazania ciepłomierza: Aktualna ilość zużytej energii ciepła/chłodu 18-miesięczne wskazania zużycia ciepła/chłodu z datami Przepływ chwilowy medium grzewczego Skumulowana objętość przepływu Temperatura zasilania/powrotu oraz różnica temperatur Chwilowe zużycie energii w kw Godziny pracy urządzenia od wydania oceny zgodności Cechy charakterystyczne: Duża dokładność pomiaru Montaż panelowy na prowadnicy Podłączenie do urządzeń z wyjściem impulsowym Dodatkowe moduły zewnętrzne i wewnętrzne (M-Bus, Radio) Wykonane z platyny czujniki pomiarowe o dużej precyzji pomiaru (Pt 1000) Zasilanie bateryjne lub 230 V Żywotność baterii 6 lat 3

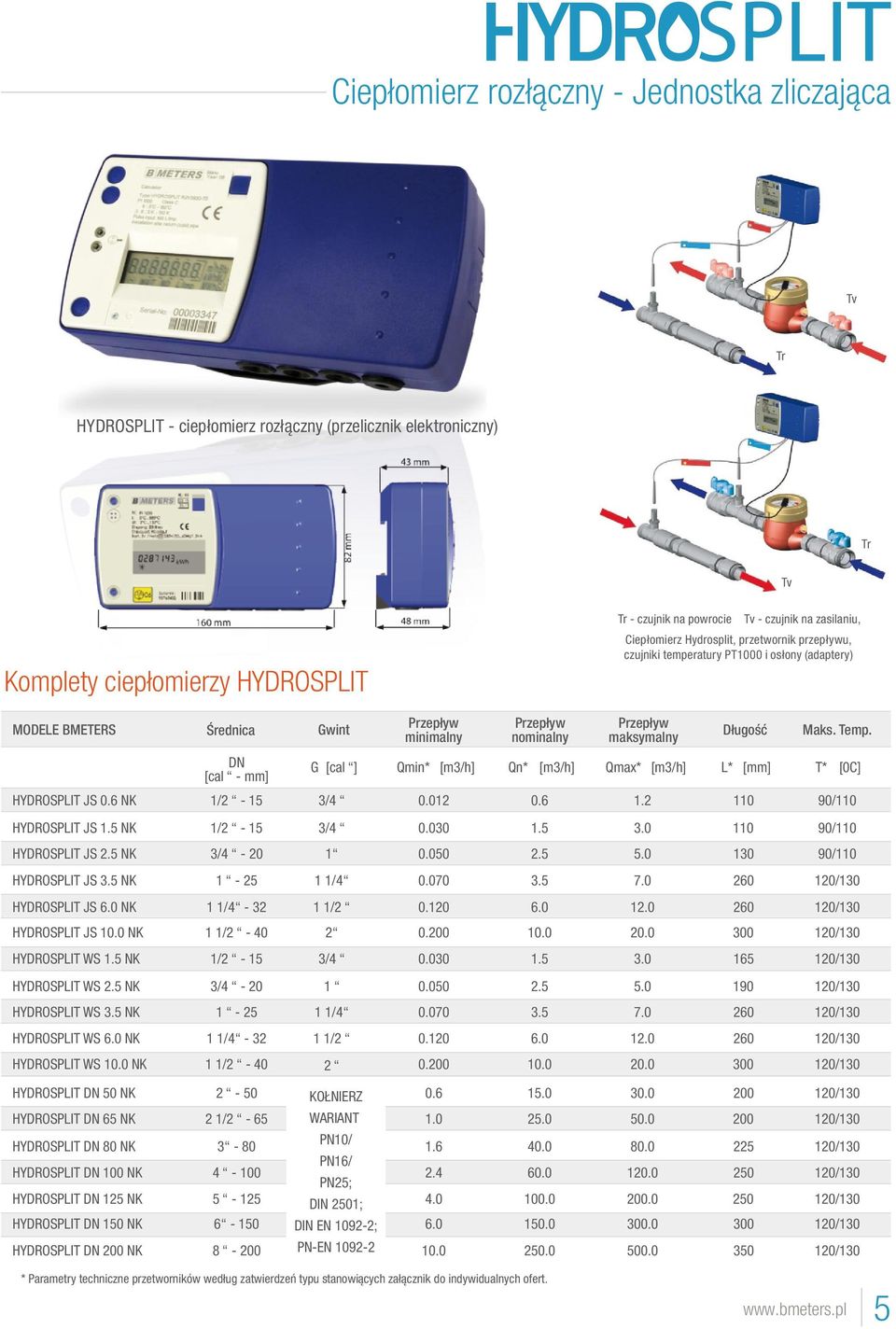

5 Ciepłomierz rozłączny - Jednostka zliczająca Tv Tr HYDROSPLIT - ciepłomierz rozłączny (przelicznik elektroniczny) Tr Tv Komplety ciepłomierzy HYDROSPLIT Tr - czujnik na powrocie Tv - czujnik na zasilaniu, Ciepłomierz Hydrosplit, przetwornik przepływu, czujniki temperatury PT1000 i osłony (adaptery) MODELE BMETERS Średnica Gwint Przepływ minimalny Przepływ nominalny Przepływ maksymalny Długość Maks. Temp. HYDROSPLIT JS 0.6 NK [cal DN - mm] G [cal ] Qmin* [m3/h] Qn* [m3/h] Qmax* [m3/h] L* [mm] T* [0C] 1/2-15 3/ /110 HYDROSPLIT JS 1.5 NK 1/2-15 3/ /110 HYDROSPLIT JS 2.5 NK 3/ /110 HYDROSPLIT JS 3.5 NK / /130 HYDROSPLIT JS 6.0 NK 1 1/ / /130 HYDROSPLIT JS 10.0 NK 1 1/ /130 HYDROSPLIT WS 1.5 NK 1/2-15 3/ /130 HYDROSPLIT WS 2.5 NK 3/ /130 HYDROSPLIT WS 3.5 NK / /130 HYDROSPLIT WS 6.0 NK 1 1/ / /130 HYDROSPLIT WS 10.0 NK 1 1/ /130 HYDROSPLIT DN 50 NK 2-50 KOŁNIERZ /130 HYDROSPLIT DN 65 NK 2 1/2-65 WARIANT /130 HYDROSPLIT DN 80 NK 3-80 PN10/ /130 HYDROSPLIT DN 100 NK PN16/ PN25; /130 HYDROSPLIT DN 125 NK DIN 2501; /130 HYDROSPLIT DN 150 NK DIN EN ; /130 HYDROSPLIT DN 200 NK PN-EN /130 * Parametry techniczne przetworników według zatwierdzeń typu stanowiących załącznik do indywidualnych ofert. 5

6 CIEPŁOMIERZE Wskazania wyświetlacza Hydrocal-2 Poziom L0 (aktualne - główne) Poziom L1 (roczne) Poziom L2 (wskazania chwilowe) Poziom L3 (parametry ciepłomierza) Poziom L4 (moduły wewnętrzne) Poziom L5 (miesiące - ciepło) Poziom L7 (miesiące - Imp1) Test wyświetlacza Roczna wartość zużycia ciepła Aktualny przepływ chwilowy ciepłomierza Data zapisania wartości rocznych Segmenty wyświetlacza dostępne są w zależności od modułu wewnętrznego w jaki został wyposażony ciepłomierz kod będu i data wystąpienia (wyświetlany po zdarzeniu) Roczna wartość zużycia chłodu Temperatura zasilania Temperatura powrotu Impulsowanie przetwornika przepływu ciepłomierza Wersja urządzenia Ilość ciepła - 18 wartości Zużycie Imp1-18 wartości Aktualne zużycie ciepła Różnica temperatur Aktywne poziomy wyświetlacza Data zapisania najstarszej Data zapisania najstarszej Aktualne zużycie chłodu Wartość energii chwilowej Udział instalacji solarnej Poziom L6 (miesiące - chłód) Poziom L8 (miesiące - Imp2) Czas działania Całkowity przepływ Aktualne zużycie ciepła (wysoka rozdzielczość) Ilość chłodu - 18 wartości Zużycie Imp2-18 wartości Aktualne zużycie chłodu (wysoka rozdzielczość) Data zapisania najstarszej Data zapisania najstarszej Hydrosplit Szare segmenty dostępne są wyłącznie po wyposażeniu ciepłomierza w odpowiednie akcesoria Aktualna ilość ciepła Skumulowana objętość Maksymalna ilość zużytego ciepła Test wyświetlacza (włączony) Przepływ chwilowy Objętość na impuls wejściowy Przynależna wartość miesięczna Przynależna wartość miesięczna Test wyświetlacza (wyłączony) Temperatura zasilania Wersja oprogramowania Ilość ciepła - 18 wartości Ilość ciepła - 18 wartości Poprzednia wartość ilości ciepła Temperatura powrotu Żaden moduł nie jest zainstalowany Liczba kontrolna ilości ciepła Różnica temperatur Zainstalowany moduł M-Bus (Adres = 012) Data zapisu do pamięci najstarszej Data zapisu do pamięci najstarszej Data odczytu Chwilowy przepływ energii Zainstalowany moduł impulsowy (Wartość impulsu = 1) Przynależna wartość miesięczna Przynależna wartość miesięczna Opcjonalne wskazanie wyświetlacza. W zależności od zainstalowanego modułu lub typu licznika ciepła pojawia się dodatkowo ten obraz. Aktualna ilość zimna Liczba kontrolna ilości zimna Godziny pracy (od momentu sprawdzenia fabrycznego) Zainstalowany moduł radiowy (częstotliwość impulsu = 868MHz) Symbol ten pokazuje, że do elektroniki nadchodzą impulsy objętości z nadajnika hydraulicznego. Oznacza to, iż tak długo, jak długo nadchodzą impulsy objętości z nadajnika symbol obraca się krokowo co 45. Te paski pokazują, na którym poziomie wyświetlacza znajduje się w danym momencie wskazanie. Poziom 0 (brak symbolu) przedstawia aktualne zużycie, poziomy 1 do 4 przedstawiają dane serwisowe, konfi guracyjne i pozostałe dane zużycia. Poprzednia wartość ilości zimna Optyczny znak rozpoznawczy stanu spoczynku urządzenia (brak różnicy temperatur i / lub brak przepływu). Strzałka ta pokazuje, iż licznik nie dokonuje chwilowo żadnego odczytu energii. 6 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

7 MBUS System Zdalnego Odczytu - sposoby podłączenia M-BUS PADPULS NADAJNIKI IMPULSÓW M-BUS PADPULS NADAJNIKI IMPULSÓW M-BUS -Bus LINE PADPULS NADAJNIKI IMPULSÓW MASTER MASTER MASTER HYDROCAL MBUS PADPULS NADAJNIKI IMPULSÓW BMETERS MBUS - architektura systemu MBUS z konwerterem impuls/mbus oraz wodomierzami z nadajnikami impulsów HYDROCAL MBUS BMETERS MBUS - architektura systemu MBUS z konwerterem impuls/mbus i wodomierzami z nadajnikami impulsów oraz z ciepłomierzami z modułem MBUS HYDROLINK MBUS LINE - architektura systemu MBUS z nakładkami MBUS do wodomierzy i ciepłomierzami z modułem MBUS Moduły do ciepłomierzy Radio M-Bus RS-232 Moduł komunikacji zewnętrznej Klucz do programowania Akcesoria do ciepłomierzy Osłona czujników temperatury Czujniki temperatury PT1000 Średnica Długość Średnica Długość Długość przewodu OSŁONA P-S G 1/2 43 mm S-3 CZUJNIK S-S-3 6,0 mm 50 mm 3 m OSŁONA P-M G 1/2 83 mm M-3 OSŁONA P-L G 1/2 123 mm L-3 Moduł M-BUS/radio do ciepłomierza Zawór kulowy Trójnik Moduł RADIO Moduł M-BUS Opis Moduł radiowy Wireless M-BUS do standardowego ciepłomierza Hydrocal/Hydrosplit Moduł sieci M-BUS do standardowego ciepłomierza Hydrocal/Hydrosplit ZK V-15 ZK V-20 Gwint G 1/2 G 3/4 T T-15 T T-20 Gwint G 1/2 G 3/4 Moduł RS232 Moduł do podłączenia do komputera PC lub sterownika poprzez port RS232 ciepłomierza Hydrocal/Hydrosplit 7

8 Poznań Wrocław Psary Toruń Sosnowiec Warszawa Oddział Toruń tel Oddział Wrocław tel Oddział Poznań tel Oddział Kraków tel BMETERS Centrum Rozliczeniowe Sp. z o.o. ul. Ostrogórska Sosnowiec tel rozliczenia@bmeters.pl BMETERS POLSKA Sp. z o.o. ul. Główna Psary k. Wrocławia tel fax biuro@bmeters.pl Kraków Oddział Warszawa warszawa@bmeters.pl tel Zeskanuj kod QR, by przejsć na cee 75/33 iso 4064 iso 9001:2008 cert. n. 1798
