1 NX70 PLC

2 NX70 Właściwości Rozszerzalność, niezawodność i łatwość w integracji Szybki procesor - zastosowanie technologii ASIC pozwala wykonywać CPU proste instrukcje z prędkością 0,2 us/1 krok Modyfikacja programu w trakcje pracy - umożliwia szybką modyfikację instrukcji programu w czasie pracy sterownika (bez konieczności przechodzenia w stop) Wbudowany zegar RTC (NX70-CPU70P2) pozwala powiązać wykonywany program z aktualnym czasem. Możesz zaimplementować proste funkcje komunikacyjne, które pozwolą wymieniać dane pomiędzy sterownikami PLC Duża pojemność pamięci programu - do 9,6 ksłów (NX70-CPU70P1) i 20 ksłów (NX70-CPU70P2) pozwala stworzyć duże aplikacje. Dodatkowa wbudowana pamięć FlashROM przewidziana jest do utworzenia kopii bezpieczeństwa Funkcja wewnętrznej diagnostyki umożliwia łatwe odnalezienie i poprawienie błędów Z 12 modułową płytą bazową oraz płytą rozszerzeń jednostka CPU może obsługiwać maksymalnie 384 wejść-wyjść (przy zastosowaniu modułów 16 punktowych 192 wejścia-wyjścia) 2

3 NX70 Właściwości Obsługa różnych modułów I/O - Modułowa konstrukcja umożliwia obsługę różnych modułów wejść binarnych(16 i 32 wejść 24 V, 110 VAC oraz 220 VAC), wyjść binarnych (16 i 32 wyjść tranzystorowych, przekaźnikowych, triakowych), wejść analogowych (4 i 8 kanałowe prądowe i napięciowe), wyjść analogowych (2 i 4 kanałowe prądowe i napięciowe), wejść rezystancyjnych RTD i termoparowych TC oraz modułów komunikacyjnych NX70 jest kompatybilny z oprogramowaniem WinGPC, umożliwiającym monitorowanie stanu CPU, wejść i wyjść oraz ładowanie własnych aplikacji Płyty bazowe (2, 3, 5, 8, 10 i 12 modułów), dzięki czemu można dopasować konfigurację do swojej aplikacji Wbudowane dwa porty komunkacyjne (tylko N70-CPU70P2) pozwalają na podłączenie dotykowego panela operatorskiego serii V7 lub V6, komputera PC lub innych urządzeń. Port COM2 można również ustawić w tryb pracy z protokołem użytkownika, Modbus RTU Master lub Slave Wbudowany regulator PID Regulator PID posiada osiem niezależnych petli regulacji PID dzięki czemu w łatwy sposób możesz sterować procesem analogowym, np. regulować temperaturę 3

4 NX70 PLC Porównanie 4

5 NX70 I/O Konfiguracje 2 slot system 3 slot system 5 slot system 32points : 16p I/O Unit 64points : 32p I/O Unit 6 slot system 48points : 16p I/O Unit 96points : 32p I/O Unit 8 slot system 80points : 16p I/O Unit 160points : 32p I/O Unit 10 slot system 96points : 16p I/O Unit 192points : 32p I/O Unit 12 slot system 128points : 16p I/O Unit 256points : 32p I/O Unit 160points : 16p I/O Unit 320points : 32p I/O Unit 192points : 16p I/O Unit 384points : 32p I/O Unit 5

6 Jednostka NX70 CPU (CPU70p2) LEDy sygnalizacyjne RUN PROG ERROR COM1 COM2 NX70-CPU70p2 Przełącznik trybu pracy RUN (praca) RMT (zdalny) PROG (programowania) Bateria (3 V) Podtrzymanie bateryjne Tryby Predkosc transmisji Wybor RS232/ RS485 Wybór pamieci Wybór RS485 T/R COM 1 RS-232C/ RS485 Port Polaczenie PC & T/P & MMI itd. COM 2 RS-232C/ RS485 Port Polaczenie PC & T/P & MMI itd. Wymiary : 35mm x 88mm x 105 mm 6

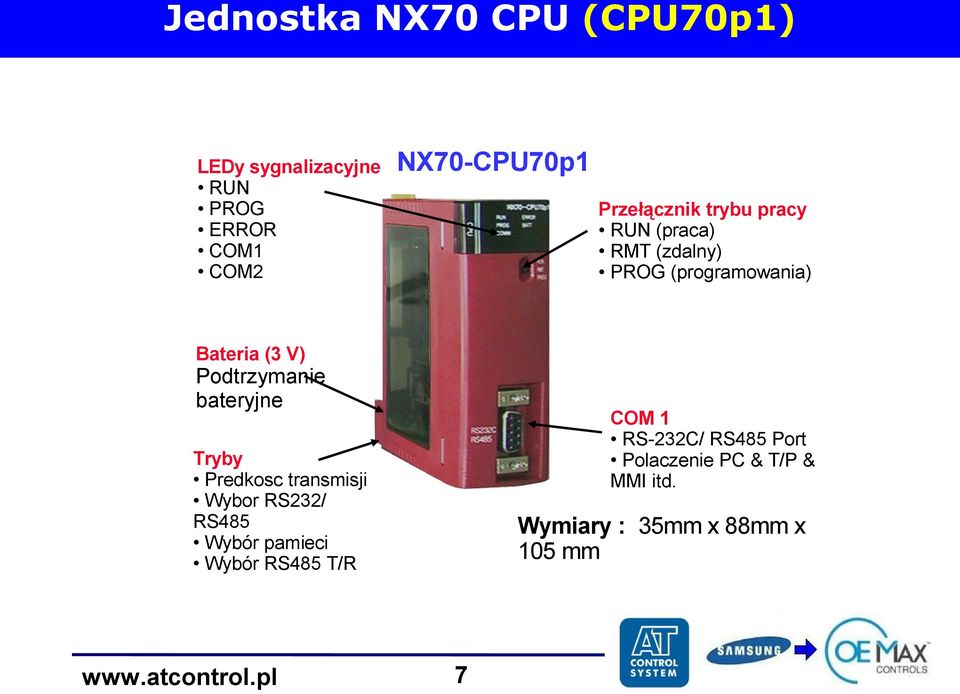

7 Jednostka NX70 CPU (CPU70p1) LEDy sygnalizacyjne RUN PROG ERROR COM1 COM2 NX70-CPU70p1 Przełącznik trybu pracy RUN (praca) RMT (zdalny) PROG (programowania) Bateria (3 V) Podtrzymanie bateryjne Tryby Predkosc transmisji Wybor RS232/ RS485 Wybór pamieci Wybór RS485 T/R COM 1 RS-232C/ RS485 Port Polaczenie PC & T/P & MMI itd. Wymiary : 35mm x 88mm x 105 mm 7

8 Porównanie NX70 CPU : CPU70p1, CPU70p2 NX70-CPU70p2 2 porty RS232C/ RS485 Pamięć programu : słów Pamięć danych: 7000 słów Max ilość I/O : 384 punktów PID, Zegar czasu rzeczywistego Kompatybilny z SPC, N70+, N700+ NX70-CPU70p1 1port RS232C/ RS485 Pamięć programu : 9600 słów Pamięć danych: 4000 słów Max ilość I/O : 384 punktów Regulator PID Kompatybilny z SPC, N70+, N700+ NX-CPU70p1 NX-CPU70p2 8

9 NX70 Płyty bazowe NX70- BASE02 NX70- BASE03 NX70- BASE05 NX70- BASE06 NX70- BASE08 NX70- BASE10 NX70- BASE12 9

10 NX70 Wejścia i Wyjścia binarne Jednostka I/O : 16 punktów lub 32 punkty Terminal : 20 pin-ów (dla 16 punktowego modułu) Złącze I/O : 20 pin-ów x 2 (dla 32 punktowego modułu ) Wejścia binarne 1. NX70-X16D: 16 punkty, 12-24V DC, 8 punkty/com 2. NX70- X16A110: 16 punkty, V AC, 8 punkty/com 3. NX70-X16A220 : 16 punkty, V AC, 8 punkty/com 4. NX70-X32D : 32 punkty, 12-24V DC, 8 punkty/com 5. NX70-X32D1 : 32 punkty, 24V DC, 8 punkty/com Wyjścia binarne 1. NX70-Y8R: 8 punktów, przekaźnikowe, 4 punkty/ COM, 1point x 4/ COM, 250V 3A 2. NX70-Y16R : 16 punktów, Relay, 8 punktów/ COM, 250V 1A 3. NX-Y16RV : 16 punktów, Relay, 8 punktów/ COM, 250V 1A, warystor 4. NX-Y16T : 16 punktów, TR(NPN), 8 punktów/ COM, 12-24V DC, 0.6A 5. NX-Y16SSR : 16 punktów, SSR, 8 punktów/ COM, 120/240V AC, 0.5A 6. NX-Y32T: 32 punkty, TR(NPN), 8 punktów/ COM, 12-24V DC, 0.4A 7. NX-Y32P : 32 punkty, TR(PNP), 8 punktów/ COM, 12-24V DC, 0.4A 10

11 NX70 Moduły analogowe i Zasilacze Moduł analogowy (A/D, D/A, RTD, TC Unit) 1. NX70-AI4VC : 4CH, Wejście analogowe, Prąd/ Napięcie 2. NX70-AI8V : 8CH, Wejście analogowe, Napięcie 3. NX70-AI8C : 8CH, Wejście analogowe, Prąd 4. NX70-AO2V : 2CH, Wyjście analogowe, Napięcie 5. NX70-AO2C : 2CH, Wyjście analogowe, Prąd 6. NX70-AO4V : 4CH, Wyjście analogowe, Napięcie 7. NX70-AO4C : 4CH, Wyjście analogowe, Prąd 8. NX70-RTD4 : 4CH, Wejście analogowe RTD 9. NX70-TC4 : 4CH, Wejście analogowe termopary Analog I/ O Zasilacze 1. NX70-POWER1 : 110/220V AC wejście, 5V 4A, 24V 0.3A Wyjście 2. NX70-POWER2 : 110/ 220V AC wejście, 5V 4.5A Wyjście 3. NX70-PWRDC : 24 VDC wejście, 5V 4.5A Wyjście Power Unit 11

12 NX70 Moduły szybkich liczników Szybki licznik 1 kanałowy (NX70- HSC1) 1. Max. szybkość licznika : c / s 2. Tryb wejściowy : 3-tryby (kontrola kierunku, wejście indywidualne, wejście fazowe) 3. Zakres obliczeń : 24Bit (-16,777, ,777,215) 4. Funkcje: Licznik wejściowy 1CH, Mnożenie transferu na wejściu fazowym (x1, x4) : Porównanie wyjścia : C=P, C>P. Minimalna szerokość impulsu na wejściu : 2.5us NX70-HSC1 NX70-HSC2 Szybki licznik 2 kanałowy (NX70-HSC2) 1. Max. szybkość licznika : c / s 2. Zakres obliczeń : 24Bit (-16,777, ,777,215) 3. Funkcja : Wejście licznika 2 kanały, 12

13 NX70 Moduł Szybkiego licznika (4ch) Szybki licznik 4 kanałowy (NX70-HSC4) 1. Max. szybkość licznika : 200k cps 2. Tryb wejściowy : 3-tryby (kontrola kierunku, wejście indywidualne, wejście fazowe) 3. Zakres obliczeń : 32 Bit (-2,147,483, , 147,483,647) 4. Funkcje : - Licznik wejściowy 4CH, - Mnożenie transferu na wejściu fazowym (x1, x2, x4) - Ustawienie stałej czasu wejściowego : 0, 4us, 8us, 16us, 32us ) - Min. szerokość impulsu : 2.5us - Porównanie na wyjściu : 8 punktów - Normalne I/O : 16 wejść / 16 wyjść NX70-HSC4 13

14 NX70 Moduł wyjścia impulsowego (4ch) Wyjście impulsowe 4 kanałowe (NX70-PULSE4) Wyjście impulsowe 4 kanały: 1. Max. częstotliwość wyjściowa: 1 00k Hz (1Hz rozdz) 2. Tryb wyjściowy (2-Mode): kontrola kierunku, wejście indywidualne (CW,CCW) Wyjście PWM 4 kanały: 1. Częstotliwość wyjściowa PWM: 3 0k Hz (1Hz unit) 2. Wypełnienie: 0 100% (1% rozdz), Prąd wyjściowy : Max. 0.8A/ kanał Szybki licznik 4 kanały: 1. Max. szybkość licznika : 200k cps 2. Ilość kanałów licznika : 4CH (32bit zakres) 3. Tryb wejściowy : 3-Tryby (kontrola kierunku, wejście indywidualne, wejście fazowe) Wyjście impulsowe (4CH) (NX70-PULSE4) 14

15 NX70 Moduł komunikacyjny Moduł komunikacji szeregowej (NX70- SCU) - 2 porty RS232C/ RS485; - Tryb komunikacyjny ASCII lub Binary(HEX); - Funkcja buforu danych; bajtów / 1 ramkę; - RS232C : do czytnika kodów kreskowych, oscyloskopu; - RS485 : do połączenia serwonapędu, invertera, termo-kontrolera, itd; - Inne: komunikacja z wykorzystaniem protokołu Modbus RTU Master (programowa implementacja). NX70-SCU 15

16 NX70 Moduł komunikacji sieciowej (dla CPU70p2) W-Link Moduł (Wire Link Unit, NX70-WLINK) Cechy modułu W-Link: - funkcje : PLC Link, transmisja danych, zdalne programowanie stacje/ na warstwę, 2 warstwy - połaczenie parowanym kablem, max. długość : 800 m - kompatybilny z: NX70-CPU750, NX70-CPU70, NX70- CPU70p2 PLC Link funkcje : - max. 16 stacji - Link bitów : 1,024 punktów, - Link rejestrów : 128 słów NX70-WLINK 16

17 NX70 Moduły oddalonych I/O Moduł oddalonych I/O: - Moduł Slava NX70-SLAVE - komunikacja RS485 metoda Multi-drop; - 32 stacje Slave na 1 Master; - 4 Moduły Master na 1 CPU (tylko NX700) Cechy Mastera: - moduł NX700 Master (NX-MASTER); - zasięg transmisji: 700 m; - prędkość transmisji: 500kb/s; - kabel transmisyjny: Parowana skrętka; - kompatybilne jednostki Slave: N70, N700, NX70, NX700 Slave. NX70-SLAVE 17
