1 OPIS ZAMÓWIENIA Nazwa zamówienia: Sprzedaż i dostawa ciepłomierzy ultradźwiękowych i mechanicznych z aktywnym modułem radiowym Adres: ul. Grażyńskiego Mikołów Inwestor: Zakład Inżynierii Miejskiej Sp. z o.o Mikołów ul. Kolejowa 4 Autorzy opracowania: inż. Adamik Michał

Grażyńskiego 17 43-190 Mikołów Inwestor: Zakład Inżynierii Miejskiej Sp.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis ogólny przedmiotu zamówienia 2. Opis przedmiotu zamówienia 2.1 Termin wykonania zamówienia 2.2 Zakres wykonania zamówienia 2.3 Szczegółowe właściwości funkcjonalno użytkowe Ciepłomierze ultradźwiękowe Ciepłomierze mechaniczne 2.4 Warunki gwarancji

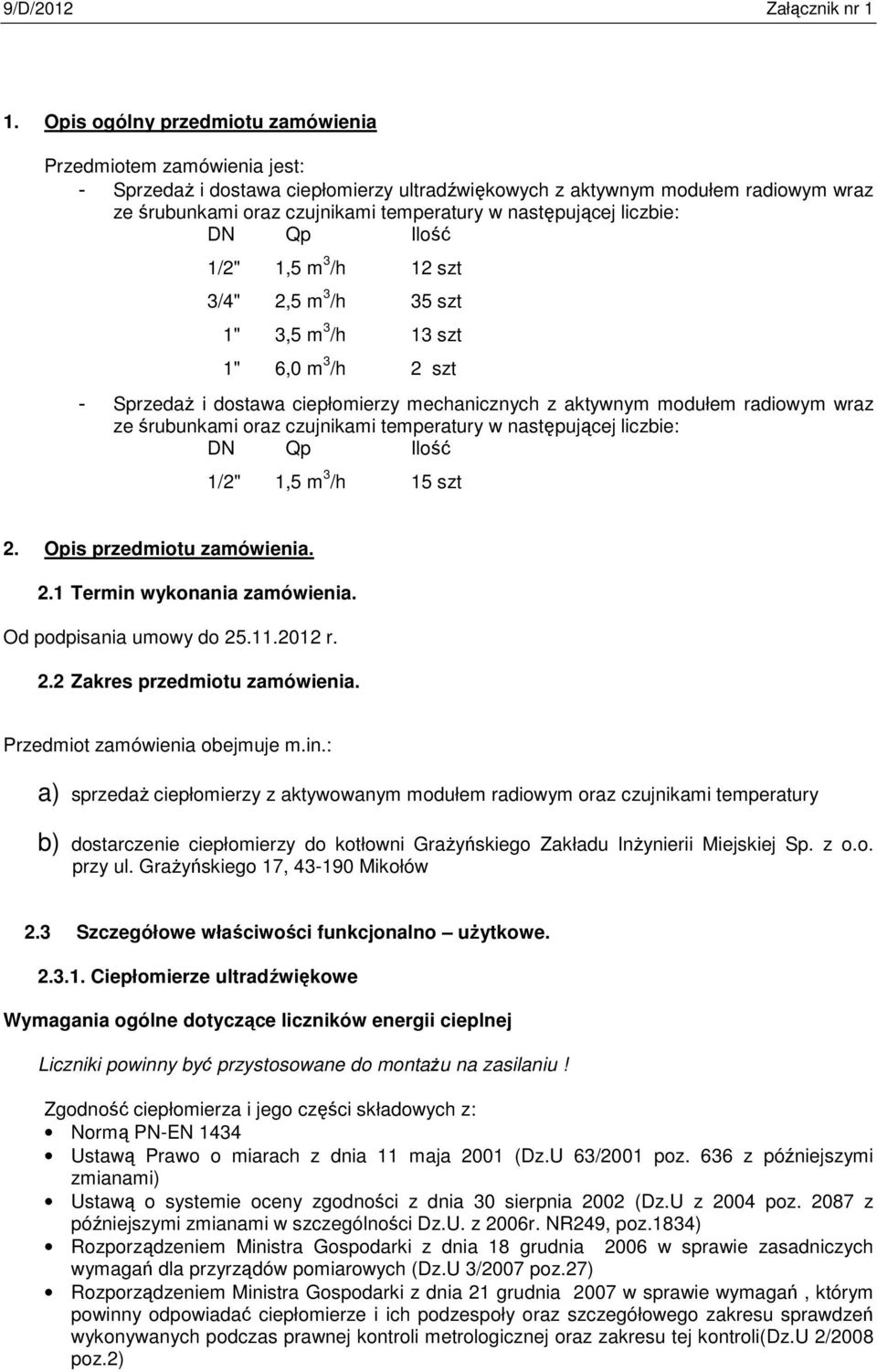

3 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest: - Sprzedaż i dostawa ciepłomierzy ultradźwiękowych z aktywnym modułem radiowym wraz ze śrubunkami oraz czujnikami temperatury w następującej liczbie: DN Qp Ilość 1/2" 1,5 m 3 /h 12 szt 3/4" 2,5 m 3 /h 35 szt 1" 3,5 m 3 /h 13 szt 1" 6,0 m 3 /h 2 szt - Sprzedaż i dostawa ciepłomierzy mechanicznych z aktywnym modułem radiowym wraz ze śrubunkami oraz czujnikami temperatury w następującej liczbie: DN Qp Ilość 1/2" 1,5 m 3 /h 15 szt 2. Opis przedmiotu zamówienia. 2.1 Termin wykonania zamówienia. Od podpisania umowy do r. 2.2 Zakres przedmiotu zamówienia. Przedmiot zamówienia obejmuje m.in.: a) sprzedaż ciepłomierzy z aktywowanym modułem radiowym oraz czujnikami temperatury b) dostarczenie ciepłomierzy do kotłowni Grażyńskiego Zakładu Inżynierii Miejskiej Sp. z o.o. przy ul. Grażyńskiego 17, Mikołów 2.3 Szczegółowe właściwości funkcjonalno użytkowe Ciepłomierze ultradźwiękowe Wymagania ogólne dotyczące liczników energii cieplnej Liczniki powinny być przystosowane do montażu na zasilaniu! Zgodność ciepłomierza i jego części składowych z: Normą PN-EN 1434 Ustawą Prawo o miarach z dnia 11 maja 2001 (Dz.U 63/2001 poz. 636 z późniejszymi zmianami) Ustawą o systemie oceny zgodności z dnia 30 sierpnia 2002 (Dz.U z 2004 poz z późniejszymi zmianami w szczególności Dz.U. z 2006r. NR249, poz.1834) Rozporządzeniem Ministra Gospodarki z dnia 18 grudnia 2006 w sprawie zasadniczych wymagań dla przyrządów pomiarowych (Dz.U 3/2007 poz.27) Rozporządzeniem Ministra Gospodarki z dnia 21 grudnia 2007 w sprawie wymagań, którym powinny odpowiadać ciepłomierze i ich podzespoły oraz szczegółowego zakresu sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej oraz zakresu tej kontroli(dz.u 2/2008 poz.2)

wraz ze śrubunkami oraz czujnikami temperatury w następującej liczbie: DN Qp Ilość 1/2" 1,5 m 3 /h 15 szt 2. Opis przedmiotu zamówienia. 2.1 Termin wykonania zamówienia. Od podpisania umowy do 25.11.

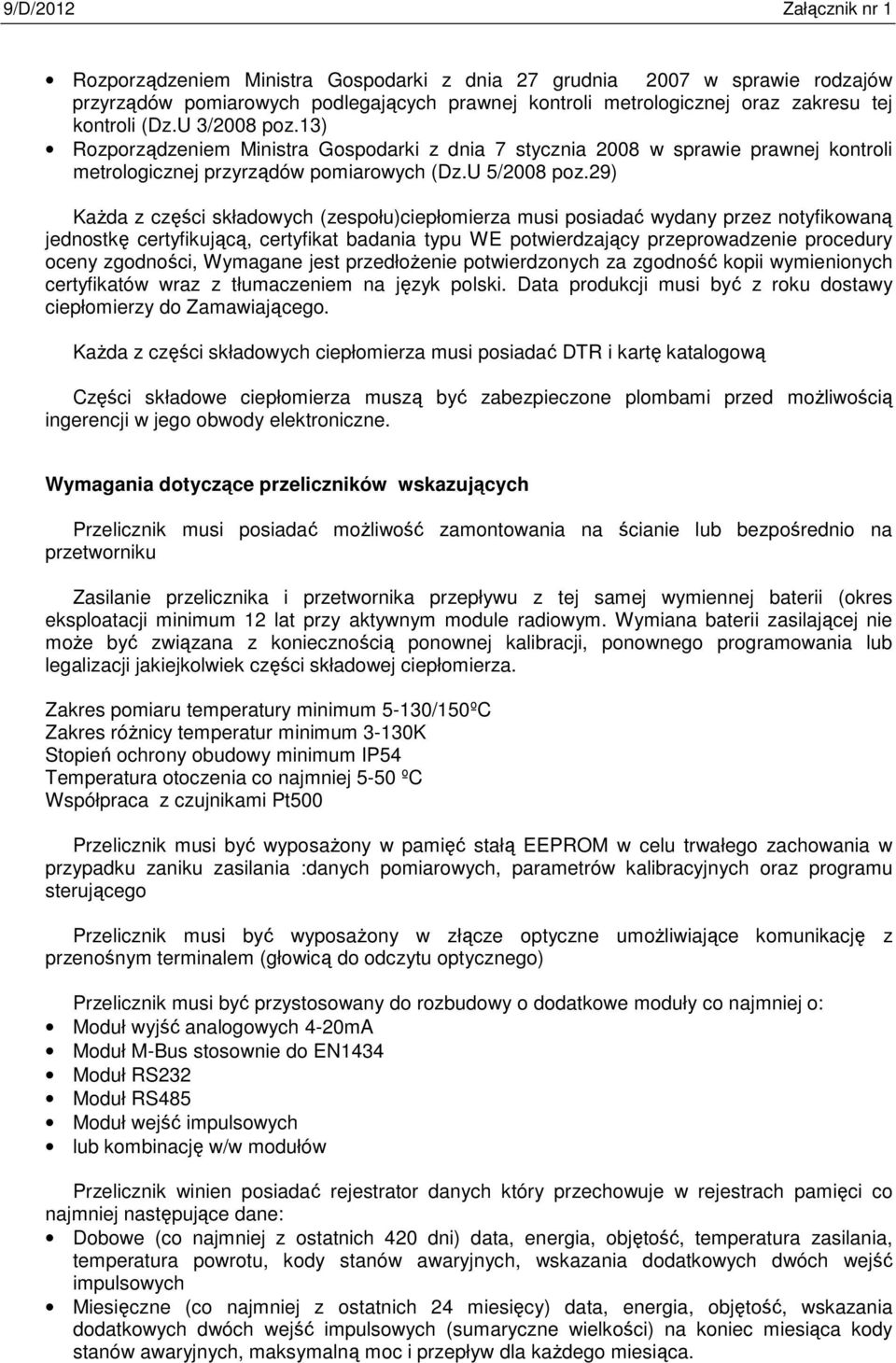

4 Rozporządzeniem Ministra Gospodarki z dnia 27 grudnia 2007 w sprawie rodzajów przyrządów pomiarowych podlegających prawnej kontroli metrologicznej oraz zakresu tej kontroli (Dz.U 3/2008 poz.13) Rozporządzeniem Ministra Gospodarki z dnia 7 stycznia 2008 w sprawie prawnej kontroli metrologicznej przyrządów pomiarowych (Dz.U 5/2008 poz.29) Każda z części składowych (zespołu)ciepłomierza musi posiadać wydany przez notyfikowaną jednostkę certyfikującą, certyfikat badania typu WE potwierdzający przeprowadzenie procedury oceny zgodności, Wymagane jest przedłożenie potwierdzonych za zgodność kopii wymienionych certyfikatów wraz z tłumaczeniem na język polski. Data produkcji musi być z roku dostawy ciepłomierzy do Zamawiającego. Każda z części składowych ciepłomierza musi posiadać DTR i kartę katalogową Części składowe ciepłomierza muszą być zabezpieczone plombami przed możliwością ingerencji w jego obwody elektroniczne. Wymagania dotyczące przeliczników wskazujących Przelicznik musi posiadać możliwość zamontowania na ścianie lub bezpośrednio na przetworniku Zasilanie przelicznika i przetwornika przepływu z tej samej wymiennej baterii (okres eksploatacji minimum 12 lat przy aktywnym module radiowym. Wymiana baterii zasilającej nie może być związana z koniecznością ponownej kalibracji, ponownego programowania lub legalizacji jakiejkolwiek części składowej ciepłomierza. Zakres pomiaru temperatury minimum 5-130/150ºC Zakres różnicy temperatur minimum 3-130K Stopień ochrony obudowy minimum IP54 Temperatura otoczenia co najmniej 5-50 ºC Współpraca z czujnikami Pt500 Przelicznik musi być wyposażony w pamięć stałą EEPROM w celu trwałego zachowania w przypadku zaniku zasilania :danych pomiarowych, parametrów kalibracyjnych oraz programu sterującego Przelicznik musi być wyposażony w złącze optyczne umożliwiające komunikację z przenośnym terminalem (głowicą do odczytu optycznego) Przelicznik musi być przystosowany do rozbudowy o dodatkowe moduły co najmniej o: Moduł wyjść analogowych 4-20mA Moduł M-Bus stosownie do EN1434 Moduł RS232 Moduł RS485 Moduł wejść impulsowych lub kombinację w/w modułów Przelicznik winien posiadać rejestrator danych który przechowuje w rejestrach pamięci co najmniej następujące dane: Dobowe (co najmniej z ostatnich 420 dni) data, energia, objętość, temperatura zasilania, temperatura powrotu, kody stanów awaryjnych, wskazania dodatkowych dwóch wejść impulsowych Miesięczne (co najmniej z ostatnich 24 miesięcy) data, energia, objętość, wskazania dodatkowych dwóch wejść impulsowych (sumaryczne wielkości) na koniec miesiąca kody stanów awaryjnych, maksymalną moc i przepływ dla każdego miesiąca.

29) Każda z części składowych (zespołu)ciepłomierza musi posiadać wydany przez notyfikowaną jednostkę certyfikującą, certyfikat badania typu WE potwierdzający przeprowadzenie procedury oceny

5 Wymagane parametry dostępne na wyświetlaczu Zużycie energii cieplnej [GJ] Objętość wody sieciowej [m 3 ] Energia cieplna na koniec miesiąca (min24m-cy) [GJ] Objętość wody cieplna na koniec miesiąca (min24m-cy) [m 3 ] Szczytowe wartości mocy na koniec miesiąca (min24m-cy) [kw, MW] Szczytowe wartości przepływu na koniec miesiąca (min24m-cy) [m 3 /h, l/h] Wskazanie z dwóch dodatkowych wejść wodomierzowych [m 3 ] Przepływ chwilowy [m 3 /h, l/h] Moc chwilowa [kw, MW] Chwilowe wartości temperatury zasilania, powrotu oraz różnicy temperatur [ºC] Szczytowe wartości mocy, przepływu w aktualnym miesiącu, wraz z datą ich wystąpienia Data i czas Czas pracy urządzenia[dni lub godz.] Kod błędu Szczegółowe wymagania dotyczące przetworników przepływu Ustrój pomiarowy- ultradźwiękowy Tolerancja błędu przetwornika przepływu- klasa 2 wg PN-EN1434 Wymagany minimalny zakres przepływu- qp/qi 100 Przepływ maksymalny- qmax 2 x qp Maksymalna temperatura pracy ciągłej o Dla ciepłomierzy rozłącznych- 150 ºC o Dla ciepłomierzy pozostałych- 130 ºC Przepływ startowy nie może być większy niż; o Dla qp=1,5 m 3 /h - 2,5 l/h o Dla qp=2,5 m 3 /h - 4 l/h o Dla qp=6 m 3 /h - 7 l/h Dopuszczalna strata ciśnienia dla qp nie może być większa niż: o Dla qp=1,5 m 3 /h - 75 mbar o Dla qp=2,5 m 3 /h mbar o Dla qp=6 m 3 /h mbar Pozycja pracy - pozioma, pionowa Długość przewodu łączącego z przelicznikiem: o Dla ciepłomierzy rozłącznych- 2,5 m o Dla ciepłomierzy pozostałych- 1,5 m Ciśnienie nominalne PN16 Szczegółowe wymagania dotyczące par czujników temperatury Pomiar temperatury w zakresie ºC Element pomiarowy Pt500 Ciśnienie nominalne co najmniej 16 bar Kablowe o długości przewodów łączących z przelicznikiem 2m lub 5m Czujniki należy dostarczyć z tulejami ochronnymi Długość zanurzeniowa tulei o qp1,5 i 2,5 32mm o qp6 85mm Średnica czujnika: o Dla ciepłomierzy rozłącznych- 6mm o Dla ciepłomierzy pozostałych- 5,2 mm

wodomierzowych [m 3 ] Przepływ chwilowy [m 3 /h, l/h] Moc chwilowa [kw, MW] Chwilowe wartości temperatury zasilania, powrotu oraz różnicy temperatur [ºC] Szczytowe wartości mocy, przepływu w

6 Szczegółowe wymagania dotyczące komunikacji radiowej Wbudowany moduł radiowy 868MHz Praca jednokierunkowa Wysyłanie danych z licznika nie rzadziej niż co 20 sek. Zasilanie modułu z baterii przelicznika wskazującego Ciepłomierze mechaniczne Wymagania ogólne dotyczące liczników energii cieplnej Liczniki powinny być przystosowane do montażu na zasilaniu! Ciepłomierze powinny wykazywać się następującymi cechami: budowa kompaktowa z dopuszczeniem MID ciepłomierz wyposażony w aktywny moduł radiowy Data produkcji musi być z roku dostawy ciepłomierzy do Zamawiającego+ Zasilanie ciepłomierza z baterii (okres eksploatacji minimum 12 lat z aktywnym modułem radiowym) Wymagane parametry dostępne na wyświetlaczu Zużycie energii cieplnej [GJ] Objętość wody sieciowej [m 3 ] Przepływ chwilowy [m 3 /h, l/h] Moc chwilowa [kw, MW] Chwilowe wartości temperatury zasilania, powrotu oraz różnicy temperatur [ºC] Szczytowe wartości mocy, przepływu w aktualnym miesiącu, wraz z datą ich wystąpienia Kod błędu Szczegółowe wymagania dotyczące przetworników przepływu Ustrój pomiarowy- mechaniczny, wielostrumieniowy Pozycja pracy - pozioma, pionowa Ciśnienie nominalne PN16 Odporne ma działanie zewnętrznego pola magnetycznego Szczegółowe wymagania dotyczące par czujników temperatury Element pomiarowy Pt500 Ciśnienie nominalne co najmniej 16 bar Czujniki należy dostarczyć z tulejami ochronnymi Długość zanurzeniowa tulei o Qp 1,5 32mm o Średnica czujnika: 5,2 mm Szczegółowe wymagania dotyczące komunikacji radiowej Wbudowany moduł radiowy 868MHz Praca jednokierunkowa Wysyłanie danych z licznika nie rzadziej niż co 120 sek. Zasilanie modułu z baterii przelicznika wskazującego

Ciepłomierze powinny wykazywać się następującymi cechami: budowa kompaktowa z dopuszczeniem MID ciepłomierz wyposażony w aktywny moduł radiowy Data produkcji musi być z roku dostawy ciepłomierzy do

7 2.4 Warunki gwarancji Zamawiający wymaga na całość urządzeń i materiałów 24 miesiące gwarancji i rękojmi. Na naprawiony lub wymieniony w ramach gwarancji element, okres udzielonej gwarancji, o którym mowa ulega przedłużeniu o czas, w ciągu którego, w skutek awarii, usterki lub wady elementu Zamawiający nie mógł z niego korzystać. Termin gwarancji liczony jest od daty dostawy.

Na naprawiony lub wymieniony w ramach gwarancji element, okres udzielonej gwarancji, o którym
