2 ZINTEGROWANY SYSTEM OPOMIAROWANIA I ROZLICZEŃ MEDIÓW Zintegrowany system opomiarowania i rozliczeń mediów to rozbudowany i elastyczny zbiór urządzeń uzupełniony o intuicyjne oprogramowanie komputerowe służące do odczytu i archiwizacji danych z wodomierzy, ciepłomierzy oraz podzielników kosztów ogrzewania. Idealnie rozwiązuje problemy zamkniętych mieszkań, domów oraz trudno dostępnych miejsc. Elastyczność systemu pozwala na dopasowanie go do konkretnych potrzeb i wymagań klienta, gwarantując jednocześnie poprawność odczytów i oszczędność czasu. Daje możliwość odczytu danych z urządzeń pomiarowych bezpośrednio za pomoc przenośnego odbiornika USB lub poprzez sieć komputerową albo sieć telefonii komórkowej. Dodatkowo odczyt zużycia wody lub ciepła zarejestrowany przez urządzenie pomiarowe pozwala na sprawiedliwe i precyzyjne rozliczenie kosztów ciepła. GPRS Ethernet Opis funkcji Mikro-koncentratora: Budynki własności publicznej Zakłady przemysłowe Budynki wielorodzinne Posiadłości prywatne Retransmisja pakietu danych zgodnie z modułem radiowym na wodomierzach oraz podzielnikiem z transmisją radiową Magazynowanie wybranych komunikatów Programowalny interwał czasowy transmisji danych Algorytm redukujący zapotrzebowanie na energię podczas nasłuchiwania Cykl magazynowania danych - 24 godziny Aktualizacja bieżącego wskazania wodomierza, ciepomierza i podzielnika Możliwość retransmisji maksymalnie 300 komunikatów Wbudowana antena (możliwość montażu anteny zewnętrznej) Programowanie poprzez złącze optyczne Alarm rozmontowania obudowy 2 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

Dane techniczne Mikro-Koncentratora Miko-koncentrator to urządzenie, którego podstawowym zadaniem jest retransmisja

Dokonuje on analizy odebranych danych i magazynuje wybrane komunikaty w celu ich retransmisji w dogodnej chwili.

kosztów ogrzewania zgodnie z protokołem WMBUS.

W tym czasie mikro-koncentrator transmituje zmagazynowane komunikaty zgodnie ze zdefiniowanym kalendarzem.

wskazanie jest wysyłane przez mikro-koncentrator wg indywidualnej specyfikacji.

Miko-koncentrator może jednorazowo magazynować komunikaty pochodzące od maksimum 100 nadawców.

MIKRO-KONCENTRATOR SCHEMAT TRANSMISJI RADIOWEJ SYSTEMU ZDALNEGO ODCZYTU Z WYKORZYSTANIEM MIKRO-KONCENTRATORA Temperatura

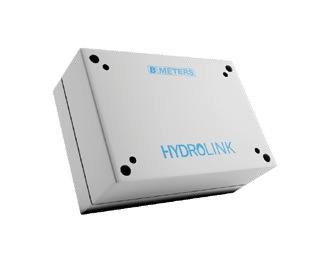

3 Dane techniczne Mikro-Koncentratora Miko-koncentrator to urządzenie, którego podstawowym zadaniem jest retransmisja odebranych komunikatów. Dokonuje on analizy odebranych danych i magazynuje wybrane komunikaty w celu ich retransmisji w dogodnej chwili. Podstawowym zadaniem urządzenia jest rozszerzenie zasięgu sygnału radiowego wodomierzy, ciepłomierzy lub podzielników kosztów ogrzewania zgodnie z protokołem WMBUS. Cykl magazynowania zestawu danych do retransmisji standardowo wynosi 24 godziny (z możliwością konfiguracji). W tym czasie mikro-koncentrator transmituje zmagazynowane komunikaty zgodnie ze zdefiniowanym kalendarzem. Aktualizacja bieżącego wskazania retransmitowanych urządzeń dokonywana jest raz dziennie, natomiast zapamiętane wskazanie jest wysyłane przez mikro-koncentrator wg indywidualnej specyfikacji. Urządzenie jest zasilane ogniwami bateryjnymi. Miko-koncentrator może jednorazowo magazynować komunikaty pochodzące od maksimum 100 nadawców. Posiada również algorytm pozwalający na redukcję zapotrzebowania energii na nasłuch. MIKRO-KONCENTRATOR SCHEMAT TRANSMISJI RADIOWEJ SYSTEMU ZDALNEGO ODCZYTU Z WYKORZYSTANIEM MIKRO-KONCENTRATORA Temperatura pracy -10 do +60 C Częstotliwość pracy 868 MHz Moc nadajnika do 25mW Częstotliwość odczytów Programowalna Zasilanie Baterie litowe 3.6V - wymienna Zasilacz zewnętrzny Motaż Na ścianie piwnicy lub budynku Żywotność baterii* 11 lat Liczba zmagazynowanych komunikatów: <300 szt. Klasa ochronności IP65 Zasięg 500m** Sposób komunikacji Optyczny - odczyt, konfiguracja Radiowy- odczyt, konfiguracja Konfiguracja transmisji Niezależne miesiące i dni, zakres godzin pracy, interwał czasowy nasłuchu i nadawania Typ transmisji Tryb odczytu i nadawania Wireless MBUS T1 Transmisja jednokierunkowa (PN-EN13757) Tryb konfiguracji i nasłuchu Wireless MBUS T2 Transmisja dwukierunkowa (PN-EN13757) * żywotność baterii jest zależna od parametrów transmisji i ilości obsługiwanych urządzeń oraz warunków zewnętrznych i atmosferycznych (w zależności od warunków otoczenia) ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów 3

Dane techniczne Koncentratora Koncentrator danych to urządzenie o zbliżonej do mikrokoncentratora charakterystyce zbierania danych, lecz przesyła je okresowo korzystając z Internetu, a nie

Wyposażenie modelu Ethernetowego dodatkowo w zasilanie zewnętrzne pozwala na transmisję przez Internet wszystkich zmagazynowanych danych z bardzo małym interwałem czasowamy, pozwalającym na pełną

4 Dane techniczne Koncentratora Koncentrator danych to urządzenie o zbliżonej do mikrokoncentratora charakterystyce zbierania danych, lecz przesyła je okresowo korzystając z Internetu, a nie bezpośrednio do odbiornika USB znajdującego się w zasięgu. Typowo, przy odpowiednim budżecie energetycznym koncentrator Ethernet lub GPRS może zbierać dane niemal bez przerwy. Wyposażenie modelu Ethernetowego dodatkowo w zasilanie zewnętrzne pozwala na transmisję przez Internet wszystkich zmagazynowanych danych z bardzo małym interwałem czasowamy, pozwalającym na pełną rejestrację stanu wszystkich urządzeń. Dane trafiają na dedykowany serwer PHP, z którego po zalogowaniu i podaniu hasła możliwe jest ich pobranie i wykorzystanie do rozliczenia kosztów zużycia wody i ciepła. Koncentrator wyposażony w moduł Ethernet pozwala przysyłać dane z wodomierzy ciepłomierzy i podzielników odczytanych drogą radiową przez Internet na serwer PHP. Pracuje ze stałym adresem IP lub DHCP Protokół wymiany danych - UDP, TCP Konfiguracja przez złącze optyczne (parametry transmisji i nasłuchu) oraz przez złącze Ethernet (połączenie internetowe, adresy IP i porty komunikacyjne) Wymaga doprowadzenia sieci komputerowej Koncentrator danych RFM-C2 magazynuje wszystkie dane wysyłane drogą radiową przez urządzenia końcowe i wysyła je na zdefiniowany adres za pomocą interfejsu GPRS lub ETHERNET. Istnieje również możliwość wysyłanie danych na serwer Hydrolink.pl. Dane można zaimportować do programu Hydrolink w celu ich dalszej obróbki.. Antena GSM oraz 868 MHz (zintegrowana) Konfiguracja poprzez oprogramowanie komputerowe - złacze szeregowe (RS232) oraz zdalnie (GPRS, ETHERNET) Interface radiowy Wireless Mbus PN-EN KONCENTRATOR - ETHERNET KONCENTRATOR - GPRS Temperatura pracy -10 do +60 C Częstotliwość pracy 868 MHz Temperatura pracy -20 do +60 C Częstotliwość pracy 868 MHz Sposób konfiguracji złącze optyczne, Ethernet Częstotliwość odczytów Programowalna Sposób konfiguracji RS232 (USB), GPRS, Antena GSM oraz 868 MHz (zintegorwana) Zasilanie Zasilacz zewnętrzny Montaż Na ścianie piwnicy lub budynku Zasilanie 230AC Motaż Szyna DIN Liczba transmitowanych komunikatów: 500 szt. Liczba zmagazynowanych komunikatów: 500 szt. Transmisja QuadBand 850/900/1800/1900 MHz Czułość radia (868 MHz) -90 dbm Klasa ochronności IP65 Zasięg nasłuchu 350m* (w zależności od warunków otoczenia) Klasa ochronności IP40 Zasięg nasłuchu 350m** (w zależności od warunków otoczenia) Typ transmisji Ethernet 10/100 Tryb konfiguracji i nasłuchu Wireless MBUS T2 Transmisja dwukierunkowa (PN-EN13757) Typ transmisji GPRS, ETHERNET Wymiary H x L x P (mm) 105 x 80 x 30 * wartość maksymalna po stronie odbiorczej - rzeczywisty zasięg zależny od warunków zewnętrznych * żywotność baterii jest zależna od parametrów transmisji lub ilości urządzeń oraz warunków zewnętrznych i atmosferycznych ** wartość maksymalna - rzeczywisty zasięg zależny od warunków zewnętrznych 4 Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów

5 Zintegrowany system odczytu i rozliczeń mediów SYSTEM BEZPRZEWODOWY G PRS ETH INTERNET KONCENTRATOR INTERNETOWY ODBIORNIK RADIOWY ZESTAW INKASENCKI RADIOWY RADIO-IMPULS WODOMIERZE RFM Z EM RADIOWYM PODZIELNIK HYDROCLIMA t WODOMIERZE Z NADAJNIKAMI IMPULSOWYMI CIEPŁOMIERZE Z EM RADIOWYM SYSTEM PRZEWODOWY CENTRALA M-Bus Master PC M-Bus IMPULS - M-Bus WODOMIERZE RFM Z EM M-Bus WODOMIERZE Z NADAJNIKAMI IMPULSOWYMI CIEPŁOMIERZE Z EM M-Bus Zintegrowane Systemy Opomiarowania i Rozliczeń Mediów 5
