Sterowanie Procesem Spalania S-Thermatik

Transkrypt

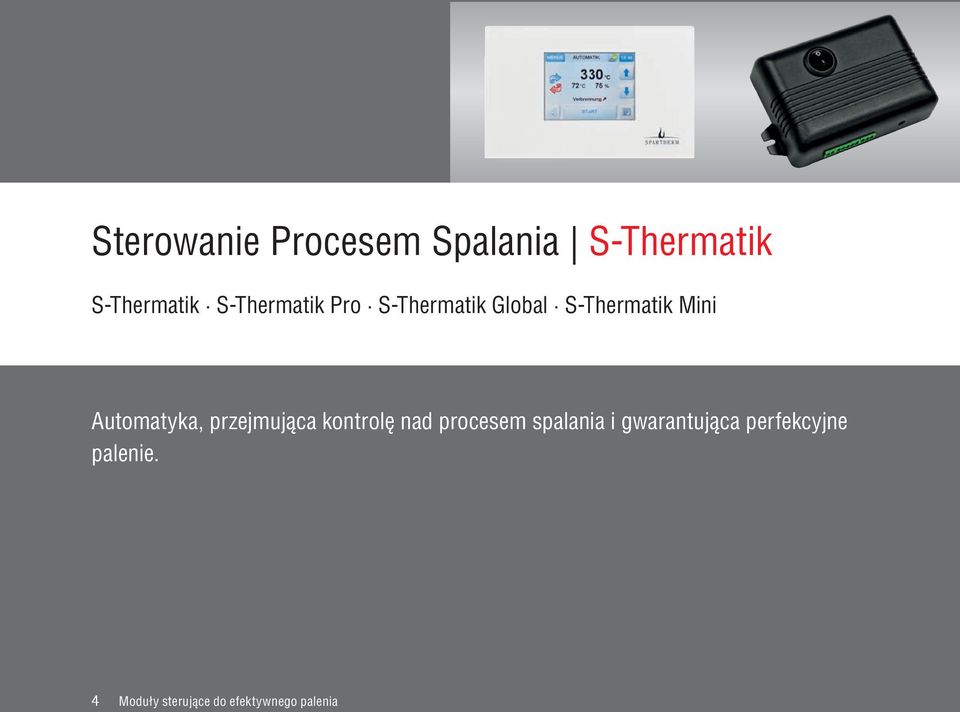

1 Sterowanie Procesem Spalania Pro Global Mini Automatyka, przejmująca kontrolę nad procesem spalania i gwarantująca perfekcyjne palenie. 4

2 Sterowanie Procesem Spalania - PROBLEM nieregularne doprowadzenie powietrza do spalania złe spalanie duże zużycie drewna wysoka emisja zabrudzona szyba + + ZALETY + + wysoki poziom komfortu i bezpieczeństwa + + Efektywność energetyczna + + Długi czas spalania + + Redukcja emisji + + Łatwa obsługa + + Bezpieczne w użyciu, także w przypadku awarii zasilania + + Wysokie temperatury w komorze spalania + ROZWIĄZANIE + + inteligentne, ciągłe doprowadzenie powietrza do spalania + + w pełni automatyczne sterowanie + + nie potrzebna regulacja ręczna Złe spalanie związane jest z wieloma problemami. Z urządzeniami SPARTHERM łatwymi w obsłudze otrzymujecie wiele korzyści i zalet w myśl naszego motto: Proste, inteligentne i wygodne palenie. Cechy szczególne Automatyczne sterowanie dopływem powietrza przez zintegrowany w palenisku dozownik powietrza do spalania. Możliwość regulacji powietrza pierwotnego i wtórnego zamiast zamykania powietrza na dolocie. Odpowiednie dla każdego paleniska parametry spalania są zaprogramowane. Jednorazowe wybranie paleniska w menu obsługi gwarantuje optymalne sterowanie powietrzem do spalania. Przy braku zasilania istnieje możliwość ręcznej regulacji dopływu powietrza za pomocą dźwigni. Dostęp do wszystkich elementów sterujących jest możliwy przez palenisko. Prosty, przejrzysty i duży wyświetlacz 5

3 biały ULEPSZONY Pro Profesjonalna kontrola spalania z licznymi dodatkowymi funkcjami. Pro przejmuje optymalne ustawienie pierwotnego i wtórnego powietrza i zapewnia optymalne spalanie. Za pomocą dźwigni możemy w każdym czasie ręcznie sterować procesem spalania, np. przy braku zasilania. Zamontowane na palenisku Siłownik ze sprzęgłem magnetycznym w adapterze doprowadzającym powietrze (SVS) (SVS zamówić oddzielnie) Wyłącznik kontaktowy drzwi czarny stalowy stal nierdzewna, wypukły W zestawie Pro Wyświetlacz tekstowy i ekran dotykowy, montaż natynkowy (Wysokość montażowa mm) przewody łączące czujnik temperatury spalin (termoelement NiCr-Ni typ K) z 5m kablem połączeniowym Sterownik (skrzynka) z przewodem zasilającym Funkcje Pro 2 dodatkowe wejścia pomiaru temperatury dla termoelementów NiCr-Ni (typ K) 3 dodatkowe wejścia temperaturowe Pt1000, na przykład do wyświetlenia załadowania bufora 3 dodatkowe wyjścia przekaźnikowe do załączania pomp, wyciągów kuchennych, itp. 3 dodatkowe wyjścia serwo do sterowania siłowników i zaworów NOWOŚĆ: interfejs użytkownika w wielu językach NOWOŚĆ: Kontrola aktywna, aby zapobiec przegrzaniu paleniska NOWOŚĆ: uprawnienia, użytkownik może ustawić tryb spalania między słabym, normalnym, i mocnym Domówienie nie jest możliwe. Proszę zamówić zawsze z paleniskiem. Optionalnie: Rama podtynkowa Global Uniwersalne, kompaktowe sterowanie procesem spalania do każdego paleniska. Global, kontrola spalania z klapą dopływu powietrza regulowaną silniczkiem. Używany do palenisk Spartherm bez talerza obrotowego do dozowania powietrza. W przypadku wyłączenia prądu szyber w pełni otwarty. ULEPSZONY W zestawie Global Wyświetlacz tekstowy i ekran dotykowy, montaż natynkowy(wysokość montażowa mm) przewody łączące czujnik temperatury spalin (termoelement NiCr-Ni typ K) z 5m kablem połączeniowym Sterownik (skrzynka) z przewodem zasilającym szyber doprowadzający powietrze ustawiany automatycznie (silniczek) wyłącznik kontaktowy drzwi Funkcje Global Global oferuje te same funkcje dodatkowe jak Pro. Jeśli Global zostanie zamówiony z paleniskiem Spartherm, czujnik drzwiowy zostanie zamontowany na palenisku. NOWOŚĆ: interfejs użytkownika w wielu językach NOWOŚĆ: Kontrola aktywna, aby zapobiec przegrzaniu paleniska NOWOŚĆ: uprawnienia, użytkownik może ustawić tryb spalania między słabym, normalnym i mocnym Domówienie Global jest możliwe. Optionalnie: Rama podtynkowa 6

4 Sterowanie Procesem Spalania Klasyczne sterowanie procesem spalania. Sterownik automatycznie ustawia optymalną ilość powietrza do spalania. Za pomocą dźwigni możemy również w każdym momencie kontrolować ten proces. W przypadku braku zasilania można powietrze do spalania ustawiać za pomocą dźwigni i Zimnej rączki Zamontowane na palenisku Silnik nastawczy ze sprzęgłem magnetycznym w adapterze SVS. (króciec-svs zamówić oddzielnie) Wyłącznik kontaktowy drzwi Dodatkowe funkcje 1 dodatkowe wejście temperaturowe dla termoelementu NiCr-Ni (typ K). Wyświetlacz wyłącznie informacyjny, mierzona temperatura nie ma wpływu na sterowanie spalaniem. Domówienie nie jest możliwe. Proszę zamówić zawsze z paleniskiem. Opcjonalnie: puszka podtynkowa W zestawie Jednostka sterująca z wyświetlaczem i skrzynka podtynkową przewody łączące czujnik temperatury spalin (termoelement NiCr-Ni typ K), z 5 m kablem Sterownik (skrzynka) z przewodem zasilającym (230 V) Mini Korzystny cenowo ale bardzo wydajny sterownik procesu spalania do kominków wolnostojących. Powietrze do spalania jest ustawiane automatycznie lub ręcznie. Przełączenie następuje za pomocą pokrętla. Rozpalanie i dokładanie drewna w automatycznym trybie jest rozpoznawane za pomocą czujnika drzwiowego. Przez czujnik temperatury spalin sterownik rozpoznaje przebieg spalania. Nie występuje zewnętrzny wyświetlacz. Praca w trybie automatycznym jest sygnalizowana przez podświetlane logo, a także przesuwającą się dźwignię regulacji powietrza. Akustyczny sygnał w celu dołożenia drewna. Domówienie nie jest możliwe. Proszę zamówić zawsze z paleniskiem! W zestawie Mini czujnik temperatury spalin i czujnik drzwiowy Siłownik z mechanicznym odblokowaniem Sterownik z wtyczką zasilającą lampka kontrolna zintegrowana w dolnej części Instrukcja obsługi i serwisowa 7

5 Do wyboru Pro / Mini / Global Palenisko Arte 1 Vh Arte Bh Arte BRh Arte BRh + Thermobox Arte BRh + Aquabox Arte BRh + Helix Arte Uh Arte Uh Arte Uh Arte Xh / X-FD tak Arte 3RLh 100 Arte 3RLh 80 Arte 3RLh 60 Kaseta kominkowa mała Kaseta kominkowa duża Mini 2L / 2Lh / 2R / 2Rh Mini 2L / 2Lh / 2R / 2Rh + Helix Mini 2L / 2Lh / 2R / 2Rh + Thermobox Mini 2L / 2Lh / 2R / 2Rh + Aquabox Mini R 1V / R 1Vh Mini Z1 (7kW) Mini Z1 (7kW) + Helix Mini Z1 (7kW) + Thermobox Mini Z1 (10kW) + NSHF Mini Z1 H 2 O Mini Z1 H 2 O XL Mini Sh tak Mini S-FDh Mini M1 G Mini M1 G Mini M1 G Mini M1 GL / GR Mini M2 G Mini M2 G Mini M2 G Mini M2 GL / GR Speedy M / Mh / MR / MRh Speedy M / Mh / MR / MRh + Helix Speedy M / Mh / MR / MRh + Thermobox Speedy M / Mh / MR / MRh + Aquabox Speedy M / Mh / MR / MRh + NSHF Speedy K / Kh / R / Rh / 1V / 1Vh Helix Thermobox Aquabox NSHF Speedy Ph Speedy E / Eh Speedy MDRh Speedy MDRh + Helix Speedy MDRh + Thermobox Speedy MDRh + Aquabox Speedy RDRh Varia 1V / 1Vh Varia 1V / 1Vh + Helix Varia 1V / 1Vh + Thermobox Varia 1V / 1Vh + Aquabox Varia FD / FDh Varia FD / FDh + Helix Varia FD / FDh + Thermobox Varia FD / FDh + Aquabox RRh 2RRh + Thermobox 2RRh + Helix 2RRh + Aquabox Varia 2L-55h / 2R-55h Varia 2L-100h / 2R-100h Varia 2L-100h / 2R-100h + Helix Varia 2L-100h / 2R-100h + Thermobox Varia Ah Varia AFDh Varia AFDh + Helix Varia Ch / 3RL / 3RLh Varia C 45h Varia M60h GET Varia 2Lh / 2Rh 55 GET Varia M 80h Varia M 100h

6 Sterowanie Procesem Spalania Varia S / Sh / SRh / Eh tak Varia B / Bh / Beh tak Varia B tak Varia B-FDh tak Varia Ah H 2 O Varia AFD / AFDh H 2 O Varia 1V H 2 0 Varia 1V H 2 O XL Varia 1V H 2 O XXL Varia 2Lh / 2Rh H 2 O Nowe drzwiczki piecowe GOT -T3 1V, półokrągłe, pryzmatyczne tak Kominkowych selection Piko H tak - Senso M H 2 O - - tak - Senso S, L - - tak - Stovo S, M, L - - tak - Sino L - - tak - Passo S, L - - tak - Passo XS, M Piko S, M, L Trias L Piu L Cubo S, M, L Piece kaflowe Classic Nova E H 2 O / Nova E H 2 O + NSFH Nova F Air Renova A H 2 0 Renova B Air Kominkowych ambiente a1 / a1 RLU - - tak - a2 / a2 RLU - - tak - a3 / a3 RLU - - tak - a4 / a4 RLU - - tak - a4 H 2 O - - tak - a a a
