1 SIM Spartherm Installation Modules Nowość

2 Nowoczesne urządzenia kominkowe z betonu architektonicznego Beton to najlepszy materiał, kiedy zależy nam na doskonałym połączeniu prostoty, elegancji i dużej swobody projektowania. Betonowa zabudowa wkładu kominkowego, ze spalanego drewna, powoli oddaje przyjemne ciepło do całego otoczenia. Wygląd zewnętrzny modułów współgra z prostymi liniami nowoczesnej architektury. Elegancko i stylowo wpasowuje się w atmosferę każdego pomieszczenia zapewniając to, co najważniejsze - piękną wizję ognia i przyjazną atmosferę. Nagrzany beton komfortowo promieniuje ciepło jeszcze długo po wygaśnięciu paleniska. Idealnie spasowane moduły, dostosowane do wkładów kominkowych Spartherm, zapewniają absolutną precyzję montażu oraz doskonały efekt w zakresie formy i funkcji. SIM SPARTHERM INSTALLATION MODULES 2

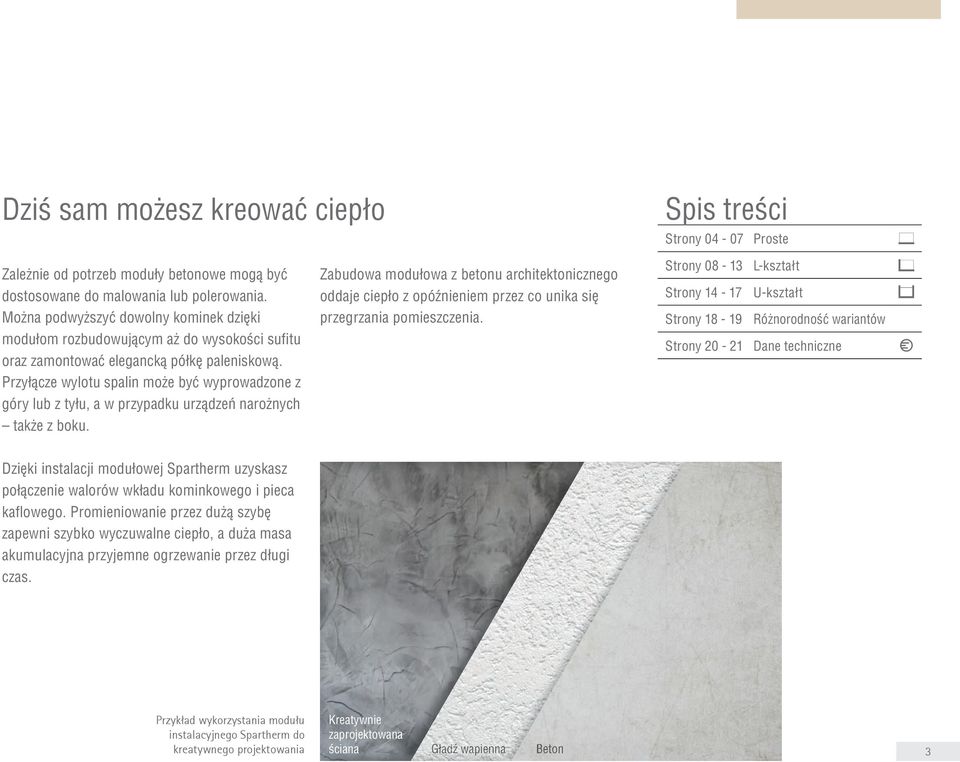

3 Dziś sam możesz kreować ciepło Spis treści Strony Proste Zależnie od potrzeb moduły betonowe mogą być dostosowane do malowania lub polerowania. Zabudowa modułowa z betonu architektonicznego oddaje ciepło z opóźnieniem przez co unika się Strony Strony L-kształt U-kształt Można podwyższyć dowolny kominek dzięki przegrzania pomieszczenia. Strony Różnorodność wariantów modułom rozbudowującym aż do wysokości sufitu oraz zamontować elegancką półkę paleniskową. Strony Dane techniczne Przyłącze wylotu spalin może być wyprowadzone z góry lub z tyłu, a w przypadku urządzeń narożnych także z boku. Dzięki instalacji modułowej Spartherm uzyskasz połączenie walorów wkładu kominkowego i pieca kaflowego. Promieniowanie przez dużą szybę zapewni szybko wyczuwalne ciepło, a duża masa akumulacyjna przyjemne ogrzewanie przez długi czas. Przykład wykorzystania modułu instalacyjnego Spartherm do kreatywnego projektowania Kreatywnie zaprojektowana ściana Gładź wapienna Beton 3

4 SIM 2/2/Varia AS-4S SIM 2/2/Varia ASh-4S-2 20

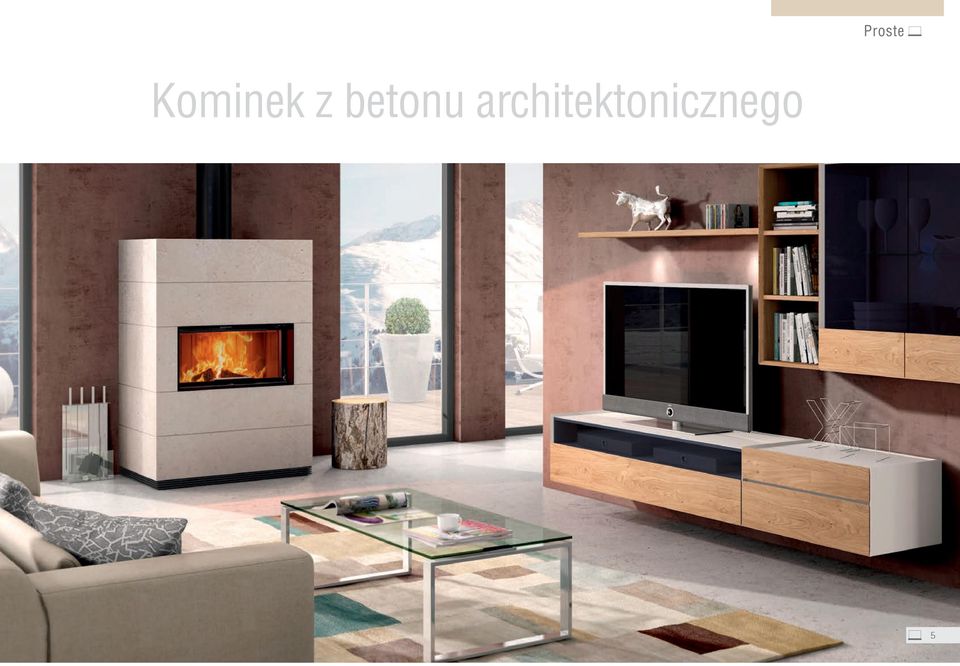

5 Proste Kominek z betonu architektonicznego 5

6 SIM 1/3/Varia M-60h-4S GET 20 6

7 Proste SIM 2/3/Varia M-80h-4S GET 20 7

8 8

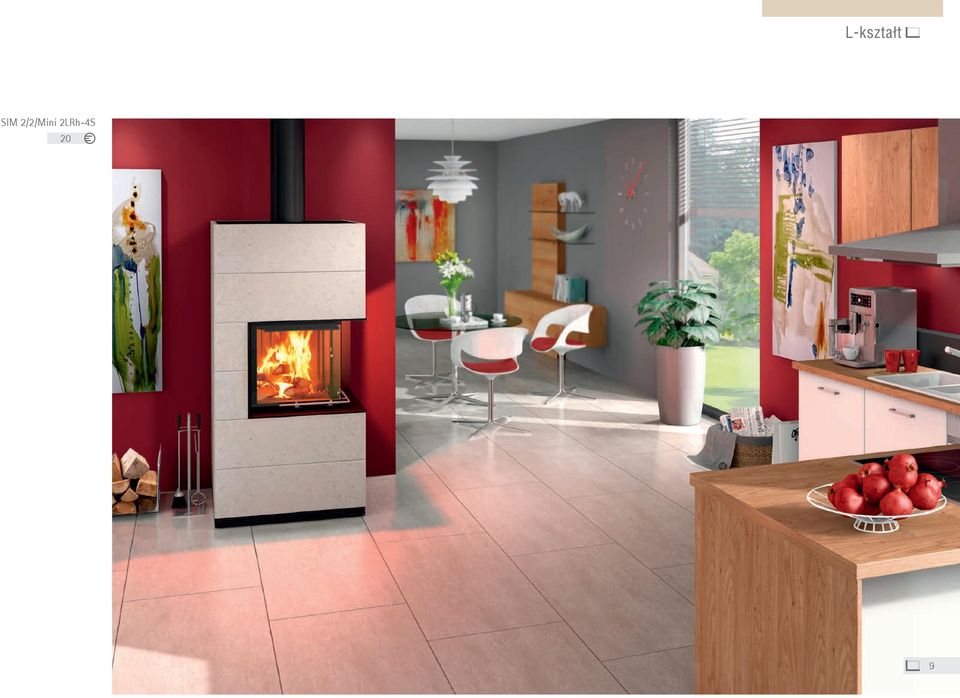

9 L-kształt SIM 2/2/Mini 2LRh-4S 20 9

10 SIM 3/3/Varia 2L-55h-4S 20 Zajmuje niewiele miejsca dzięki kompaktowej konstrukcji 10

11 L-kształt SIM 1/3/Varia 2R-55h-4S 20 11

12 12

13 SIM 3/2/Varia AS-2Lh-4S 20 L-kształt Jakośc i wytrzymałość idealnie dopasowane elementy SIM 2/2/Varia AS-2Rh-4S 20 13

14 SIM 2/3/T/Arte U-50h-4S 21 14

15 U-kształt SIM 1/3/Arte U-70h-4S 21 15

16 SIM 1/3/T/Arte 3RL-60h-4S 21 Duża masa akumulacyjna zdrowe promieniowanie ciepła 16 SIM 3/3/Arte 3RL-80h-4S 21

17 U-kształt SIM 2/3/T/Arte 3RL-100h-4S 21 17

18 Wiele wariantów, wiele możliwości Spartherm Installation Modules SIM Varia AS-4S-2 SIM Varia AS-4S-2 RLU SIM Varia ASh-4S-2 SIM Varia M-60h-4S GET SIM Varia M-80h-4S GET SIM Varia AS-2Lh-4S SIM Varia AS-2Rh-4S SIM Varia 2L-55h-4S SIM Varia 2R-55h-4S SIM Mini 2LRh-4S SIM 1/2/Varia AS-4S-2 SIM 1/2/Varia AS-4S-2 RLU SIM 1/2/Varia ASh-4S-2 SIM 1/3/Varia M-60h-4S GET SIM 1/3/Varia M-80h-4S GET SIM 1/2/Varia AS-2Lh-4S SIM 1/2/Varia AS-2Rh-4S SIM 1/3/Varia 2L-55h-4S SIM 1/3/Varia 2R-55h-4S SIM 1/2/Mini 2LRh-4S Wysokośc [Gh] = 1243 mm Masa = 460 kg Wysokośc [Gh] = 1243 mm Masa = 460 kg Wysokośc [Gh] = 1243 mm Masa = 490 kg Wysokośc [Gh] = 1713 mm Masa = 520 kg Wysokośc [Gh] = 1723 mm Masa = 610 kg Wysokośc [Gh] = 1243 mm Masa = 490 kg Wysokośc [Gh] = 1243 mm Masa = 490 kg Wysokośc [Gh] = 1712 mm Masa = 520 kg Wysokośc [Gh] = 1712 mm Masa = 520 kg Wysokośc [Gh] = 1437 mm Masa = 420 kg 1 moduł SIM 2/2/Varia AS-4S-2 SIM 2/2/Varia AS-4S-2 RLU SIM 2/2/Varia ASh-4S-2 SIM 2/3/Varia M-60h-4S GET SIM 2/3/Varia M-80h-4S GET SIM 2/2/Varia AS-2Lh-4S SIM 2/2/Varia AS-2Rh-4S SIM 2/3/Varia 2L-55h-4S SIM 2/3/Varia 2R-55h-4S SIM 2/2/Mini 2LRh-4S Moduł podporowy 2 moduły Wysokośc [Gh] = 1508 mm Masa = 510 kg Wysokośc [Gh] = 1508 mm Masa = 510 kg Wysokośc [Gh] = 1508 mm Masa = 540 kg Wysokośc [Gh] = 1918 mm Masa = 570 kg Wysokośc [Gh] = 1928 mm Masa = 670 kg Wysokośc [Gh] = 1508 mm Masa = 540 kg Wysokośc [Gh] = 1508 mm Masa = 540 kg Wysokośc [Gh] = 1917 mm Masa = 560 kg Wysokośc [Gh] = 1917 mm Masa = 560 kg Wysokośc [Gh] = 1642 mm Masa = 470 kg SIM 3/2/Varia AS-4S-2 SIM 3/2/Varia AS-4S-2 RLU SIM 3/2/Varia ASh-4S-2 SIM 3/3/Varia M-60h-4S GET SIM 3/3/Varia M-80h-4S GET SIM 3/2/Varia AS-2Lh-4S SIM 3/2/Varia AS-2Rh-4S SIM 3/3/Varia 2L-55h-4S SIM 3/3/Varia 2R-55h-4S SIM 3/2/Mini 2LRh-4S Wysokośc [Gh] = 1773 mm Masa = 560 kg Wysokośc [Gh] = 1773 mm Masa = 560 kg Wysokośc [Gh] = 1773 mm Masa = 590 kg Wysokośc [Gh] = 2183 mm Masa = 620 kg Wysokośc [Gh] = 2193 mm Masa = 730 kg Wysokośc [Gh] = 1773 mm Masa = 590 kg Wysokośc [Gh] = 1773 mm Masa = 590 kg Wysokośc [Gh] = 2182 mm Masa = 600 kg Wysokośc [Gh] = 2182 mm Masa = 600 kg Wysokośc [Gh] = 1907 mm Masa = 520 kg 3 moduły Możliwość rozbudowy o kolejne moduły do wysokości sufitu. 18 Struktura koloru i powierzchni może ulegać zmianom zależnie od metody odlewania betonu. Z tego względu każdy moduł instalacyjny Spartherm jest niepowtarzalny.

19 Różnorodność wariantów SIM Arte U-50h-4S SIM Arte U-70h-4S SIM Arte 3RL-60h-4S SIM Arte 3RL-80h-4S SIM Arte 3RL-100h-4S opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa SIM 1/3/Arte U-50h-4S SIM 1/3/T/Arte U-50h-4S SIM 1/3/Arte U-70h-4S SIM 1/3/T/Arte U-70h-4S SIM 1/3/Arte 3RL-60h-4S SIM 1/3/T/Arte 3RL-60h-4S SIM 1/3/Arte 3RL-80h-4S SIM 1/3/T/Arte 3RL-80h-4S SIM 1/3/Arte 3RL-100h-4S SIM 1/3/T/Arte 3RL-100h-4S Wysokośc [Gh] = 1742 mm Masa = 730 kg Wysokośc [Gh] = 1794 mm Masa = 760 kg Wysokośc [Gh] = 1742 mm Masa = 830 kg Wysokośc [Gh] = 1794 mm Masa = 865 kg Wysokośc [Gh] = 1768 mm Masa = 690 kg Wysokośc [Gh] = 1820 mm Masa = 720 kg Wysokośc [Gh] = 1768 mm Masa = 780 kg Wysokośc [Gh] = 1820 mm Masa = 810 kg Wysokośc [Gh] = 1768 mm Masa = 860 kg Wysokośc [Gh] = 1820 mm Masa = 900 kg SIM 2/3/Arte U-50h-4S SIM 2/3/T/Arte U-50h-4S SIM 2/3/Arte U-70h-4S SIM 2/3/T/Arte U-70h-4S SIM 2/3/Arte 3RL-60h-4S SIM 2/3/T/Arte 3RL-60h-4S SIM 2/3/Arte 3RL-80h-4S SIM 2/3/T/Arte 3RL-80h-4S SIM 2/3/Arte 3RL-100h-4S SIM 2/3/T/Arte 3RL-100h-4S Wysokośc [Gh] = 1947 mm Masa = 780 kg Wysokośc [Gh] = 1999 mm Masa = 810 kg Wysokośc [Gh] = 1947 mm Masa = 885 kg Wysokośc [Gh] = 1999 mm Masa = 920 kg Wysokośc [Gh] = 1973 mm Masa = 730 kg Wysokośc [Gh] = 2026 mm Masa = 760 kg Wysokośc [Gh] = 1973 mm Masa = 830 kg Wysokośc [Gh] = 2026 mm Masa = 860 kg Wysokośc [Gh] = 1973 mm Masa = 920 kg Wysokośc [Gh] = 2026 mm Masa = 960 kg SIM 3/3/Arte U-50h-4S SIM 3/3/T/Arte U-50h-4S SIM 3/3/Arte U-70h-4S SIM 3/3/T/Arte U-70h-4S SIM 3/3/Arte 3RL-60h-4S SIM 3/3/T/Arte 3RL-60h-4S SIM 3/3/Arte 3RL-80h-4S SIM 3/3/T/Arte 3RL-80h-4S SIM 3/3/Arte 3RL-100h-4S SIM 3/3/T/Arte 3RL-100h-4S Wysokośc [Gh] = 2212 mm Masa = 830 kg Wysokośc [Gh] = 2264 mm Masa = 860 kg Wysokośc [Gh] = 2212 mm Masa = 940 kg Wysokośc [Gh] = 2264 mm Masa = 980 kg Wysokośc [Gh] = 2238 mm Masa = 770 kg Wysokośc [Gh] = 2290 mm Masa = 800 kg Wysokośc [Gh] =2238 mm Masa = 880 kg Wysokośc [Gh] = 2290 mm Masa = 910 kg Wysokośc [Gh] =2238 mm Masa = 980 kg Wysokośc [Gh] = 2290 mm Masa = 1020 kg 19

20 Dane techniczne Gh Tb Th Gt Gb Spartherm Installation Modules SIM Varia AS-4S-2 SIM Varia AS-4S-2 RLU SIM Varia ASh-4S-2 SIM Varia M-60h-4S GET SIM Varia M-80h-4S GET opcjonalna półka paleniskowa SIM Mini 2LRh-4S SIM Varia 2L-55h-4S SIM Varia 2R-55h-4S SIM Varia AS-2Lh-4S SIM Varia AS-2Rh-4S SIM Arte U-50h-4S Kształt szyby Szerokość drzwiczek [Tb] 751 mm 730 mm 606 mm 802 mm 465/465 mm 583/391 mm 583/391 mm 730/358 mm 730/358 mm 499/501/499 mm Wymiary Wysokość drzwiczek [Th] 377 mm 370 mm 514 mm 520 mm 500 mm 510 mm 510 mm 370 mm 370 mm 544 mm Szerokość całkowita [Gb] 1022 mm 1022 mm 938 mm 1135 mm 719 mm 834 mm 834 mm 1022 mm 1022 mm 720 mm 880 mm Głębokość całkowita [Gt] 650 mm 650 mm 650 mm 650 mm 719 mm 638 mm 638 mm 650 mm 650 mm 900 mm 980 mm Rura spalinowa ø 180 mm 180 mm 180 mm 180 mm 180 mm 180 mm 180 mm 200 mm 200 mm 200 mm Parametry mocy znamionowej 7,0 kw 7,0 kw 8,0 kw 9,0 kw 7,0 kw 7,0 kw 7,0 kw 7,0 kw 7,0 kw 9,0 kw Zakres mocy grzewczej 4,9-9,1 kw 4,9-9,1 kw 5,6-10,4 kw 6,3-11,7 kw 4,9-9,1 kw 4,9-9,1 kw 4,9-9,1 kw 4,9-9,1 kw 4,9-9,1 kw 6,3-11,7 kw Parametry Sprawność > 80 % > 80 % 80 % > 80 % 80 % > 80 % > 80 % > 80 % > 80 % 80 % Natężenie przepływu spalin 7,0 g/s 7,0 g/s 7,3 g/s 7,0 g/s 6,2 g/s 6,1 g/s 6,1 g/s 6,6 g/s 6,6 g/s 8,6 g/s Temperatura spalin na wylocie z urządzenia 275 C 275 C 311 C 279 C 343 C 325 C 325 C 311 C 311 C 310 C min. ciśnienie zasilające na wlocie do urządzenia 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa 12 Pa BImSchV poziom 1. poziom 2. 15a BVG (Austria) Informacje Otwieranie drzwiczek na bok do góry do góry do góry do góry do góry do góry do góry do góry do góry Masa komory spalania 171 kg 212 kg 205 kg 250 kg 160 kg 240 kg 240 kg 212 kg 212 kg 351 kg Na ilustracjach pokazano modele z modułem podporowym. Wartości wysokości całkowitej i masy dla każdego wykonania patrz przegląd na stronie 18/19. 20

21 SPARTHERM JALIOSC Technika Waga Obudowy SIM opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa SIM Arte U-70h-4S SIM Arte 3RL-60h-4S SIM Arte 3RL-80h-4S SIM Arte 3RL-100h-4S Spartherm Installation Modules Gh Gt Kształt szyby 712/501/712 mm 370/600/370 mm 400/800/400 mm 450/1000/450 mm Szerokość drzwiczek [Tb] 544 mm 570 mm 570 mm 570 mm Wysokość drzwiczek [Th] 720 mm 880 mm 820 mm 980 mm 1020 mm 1180 mm 1220 mm 1380 mm Szerokość całkowita [Gb] 1300 mm 1380 mm 795 mm 875 mm 835 mm 915 mm 875 mm 955 mm Głębokość całkowita [Gt] 200 mm 200 mm 200 mm 200 mm Rura spalinowa ø 11,0 kw 7,5 kw 9,0 kw 11,0 kw Parametry mocy znamionowej 7,7-14,3 kw 5,3-9,8 kw 6,3-11,7 kw 7,7-14,3 kw Zakres mocy grzewczej > 78 % > 80 % > 80 % > 78 % Sprawność 11,3 g/s 7,0 g/s 7,3 g/s 10,3 g/s Natężenie przepływu spalin 310 C 310 C 335 C 360 C Temperatura spalin na wylocie z urządzenia 12 Pa 12 Pa 12 Pa 12 Pa min. ciśnienie zasilające na wlocie do urządzenia BImSchV poziom 1. poziom 2. 15a BVG (Austria) Tb Gb Th Wymiary Parametry Urządzenie C-Element (kg) Element radialny (kg) Varia AS-4S-2 / RLU Varia ASh-4S Varia AS-2Lh-4S Varia AS-2Rh-4S Urządzenie C-Element (kg) Element radialny (kg) Mały wysoki Półka(kg) Varia M-60h-4S GET Varia M-80h-4S GET Mini 2LRh-4S Varia 2L-55h-4S Varia 2R-55h-4S Arte U-50h-4S Arte U-70h-4S Arte 3RL-60h-4S Arte 3RL-80h-4S Arte 3RL-100h-4S do góry do góry do góry do góry Otwieranie drzwiczek 375 kg 321 kg 351 kg 371 kg Masa komory spalania Informacje 21

22 Poznajcie Wszechstronny przegląd wszystkich modeli... Nowa generacja wkładów LINEAR 2... Piece kaflowe i akumulacyjne... Unikalne wkłady kominkowe na zamówienie... Technologia magazynowania wody i ciepła... Akcesoria do efektywnego palenia Wkłady kominkowe i wiele więcej 22
