1 Dane aktualne na dzień: :29 Link do produktu: Kocioł TEKLA ECOTEK PLUS 35kW Cena ,00 zł Opis produktu ECOTEK PLUS 35 Stalowy, uniwersalny kocioł zasypowy górnego spalania na paliwa stałe W kotle ECOTEK PLUS wykorzystane zostały nowoczesne rozwiązania konstrukcyjne dające możliwość wyboru trybu rozpalania. W modelu ECOTEK PLUS można rozpalać w sposób tradycyjny czyli od dołu lub dzięki wykorzystaniu elektronicznego układu nadmuchu oraz wielopunktowego systemu dysz doprowadzających powietrze można rozpalać paliwo od góry. Wpływa to na znaczne wydłużenie pracy kotła pomiędzy załadunkami oraz efektywniejszy proces spalania. Odpowiednio zaprojektowane kanały odprowadzania spalin zapewniają dużą sprawność kotła, a duże drzwiczki rewizyjne ułatwiają czyszczenie wymiennika. Kocioł posiada stały ruszt wodny, oraz ruszt ruchomy co bardzo ułatwia odpopielanie. Rodzaj kotła: zasypowy Moc: 35 kw Paliwa: Węgiel / Drewno Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 Zalety kotła: 5 lat gwarancji na szczelność wymiennika kotła wymiennik kotła z wysokiej jakości stali grubości 8 6 mm ruchomy ruszt do odpopielania paleniska kocioł w wersji podstawowej wyposażony jest regulator elektroniczny i dmuchawę proste czyszczenie wymiennika ekonomiczna eksploatacja wysoka sprawność cieplna Regulator

2 Na życzenie Klienta kocioł może zostać wyposażony w elektroniczny regulator wraz z dmuchawą opcja za dodatkową opłatą. Funkcje regulatora: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET - zalecana przed zerowym rozruchem kotła) zabezpieczenie termiczne kotła ZTK lub STB - wymagane przy montażu z elektronicznym regulatorem pracy kotła zabezpiecza system grzewczy przed przegrzaniem Budowa

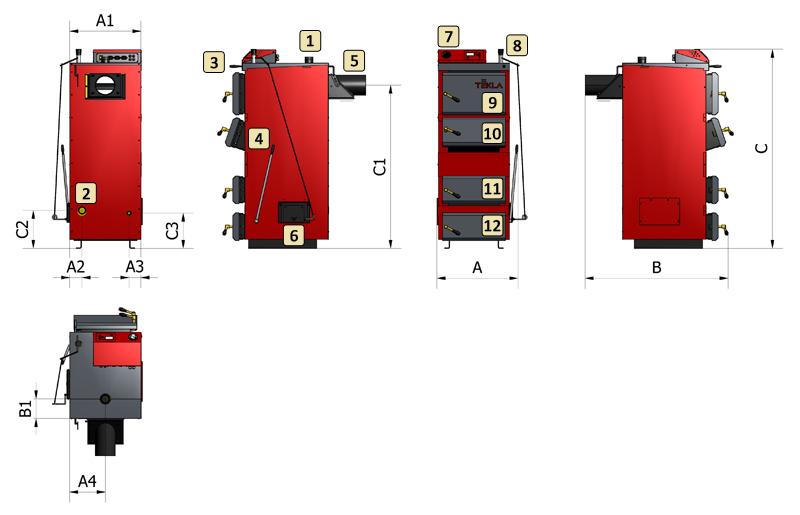

3 1 Króciec zasilania c.o. 5 Czopuch, szyber 9 Drzwi wyczystki 2 Króciec powrotu c.o. 6 Klapka miarkownika ciągu lub miejsce montażu dmuchawy w przypadku kotła wyposażonego w sterownik 10 Drzwi załadunkowe 3 Cięgno szybra 7 Termometr wody na wyjściu z kotła 11 Drzwi rusztu 4 Dźwignia rusztu ruchomego 8 Miarkownik ciągu 12 Drzwi dolne Wymiary: Przekrój kotła

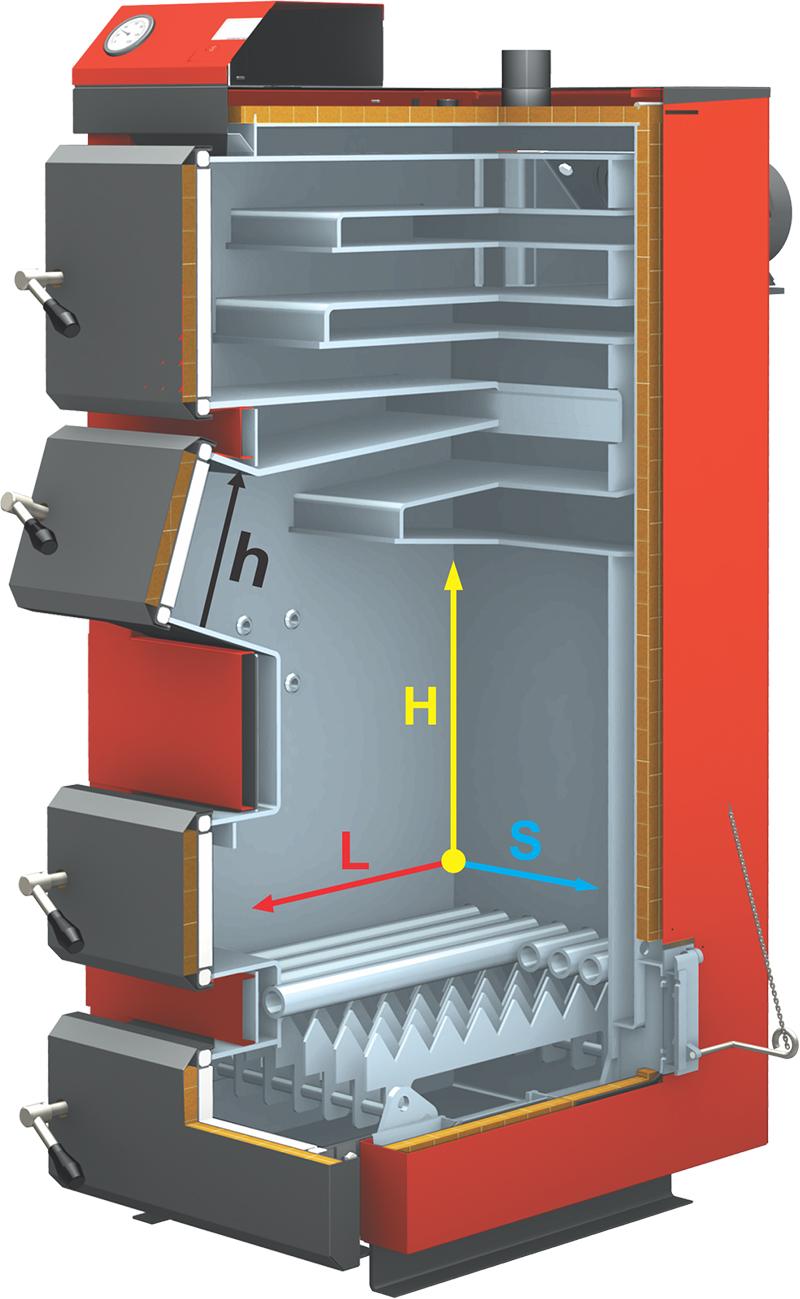

4 Wymiary komory załadowczej Model H L S h ECOTEK PLUS Instalacja

5

6 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Termometr (opcjonalnie Sterownik) 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. c.o. T4 Czujnik temp. c.w.u. T5 Czujnik temp. zewnętrznej Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych

7 musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne
