Napęd elektromotoryczny Dane techniczne

Transkrypt

1 Napęd elektromotoryczny Oventrop do regulacji ciągłej. Złącze zaciskowe, możliwość regulacji 2-punktowej, 3-punktowej lub proporcjonalnej (0-10 V). Wykonanie: 24V, sygnał ciągły (0-10 V), ustawialna charakterystyka, możliwość przełączenia na sygnał 2- lub 3-punktowy. W komplecie adapter do zaworów Oventrop. jak , ale bez adaptera. Numery katalogowe: /11 2,5-5 W 0 10 V 10 mm 500 N 7,5/15 s/ mm Przewód łączący: 5 x 0,5 mm 2 orurowania, gdyż przyspiesza to starzenie się jego powłoki izolacyjnej. położeniu oprócz pozycji pionowo do dołu. napędy mogą być użyte do regulacji 2-punktowej, 3-punktowej lub proporcjonalnej 0-10 V. Napęd z adapterem Wymiary wraz z zamontowanym adapterem Nr kat zawory Cocon QTR/QFC DN40 i DN50 Nr kat zawory 2-drogowe xx, DN15 do DN50 - silnik synchroniczny z funkcją załączania i wyłączania - elektroniczne rozpoznanie położenia zadanego i wyłączenie silnika za pomocą wyłącznika czasowego - bezobsługowa przekładnia ze sprzęgłem magnetycznym - możliwość ręcznego pozycjonowanie zaworu. W tym celu należy przełączyć boczny przełącznik suwakowy i ustawić siłownik do wyznaczonej pozycji za pomocą załączonego klucza. Schemat podłączeń dla / Oventrop 1

2 Napędy elektromotoryczne Oventrop do regulacji ciągłej. Możliwość ustawienia sterowania sygnałem 2-punktowym, 3- punktowym lub proporcjonalnym; złącze zaciskowe, sygnał zwrotny pozycji napędu : V= /22: V= lub 4..20mA Adapter do zaworów Oventrop w komplecie. Model: 24V, sygnał ciągły (0-10 V), liniowy, możliwość przełączenia na sygnał 2- lub 3-punktowy 24V, sygnał ciągły (0-10 V lub 4-20 ma), liniowy, możliwość przełączenia na sygnał 2- lub 3-punktowy, powrotnik sprężynowy wysuwa popychacz Model wraz z adapterem 24V, sygnał ciągły (0-10 V lub 4-20 ma), liniowy, możliwość przełączenia na sygnał 2- lub 3-punktowy, logika działania odwrotna niż w napędzie , powrotnik sprężynowy cofa popychacz Numer katalogowy: Zasilanie: 24 V ~/=;50/60 Hz 4,8 W 0 10 V 20 mm 800 N 9 s/mm Temperatura otoczenia: 0 do +50 C Temperatura składowania: 0 do +50 C Siłownik: odwracalny silnik synchroniczny Model /22 wraz z adapterem Numery katalogowe: /22 Zasilanie: 24 V ~/=;50/60 Hz 26 W 0 10 V lub 4 20 ma 20 mm 1000 N 2 s/mm Awaryjna nastawa czasu: 1 s/mm Temperatura otoczenia: 0 do +50 C Temperatura składowania: 0 do +50 C Siłownik: bezszczotkowy silnik prądu stałego orurowania gdyż przyspiesza to znacznie starzenie się jego powłoki izolacyjnej. położeniu oprócz pozycji pionowo od dołu. siłowniki mogą być użyte do regulacji 2-punktowej, 3- punktowej lub proporcjonalnej 0-10 V. Wymiary siłownika i adaptera Strona 2 z 5

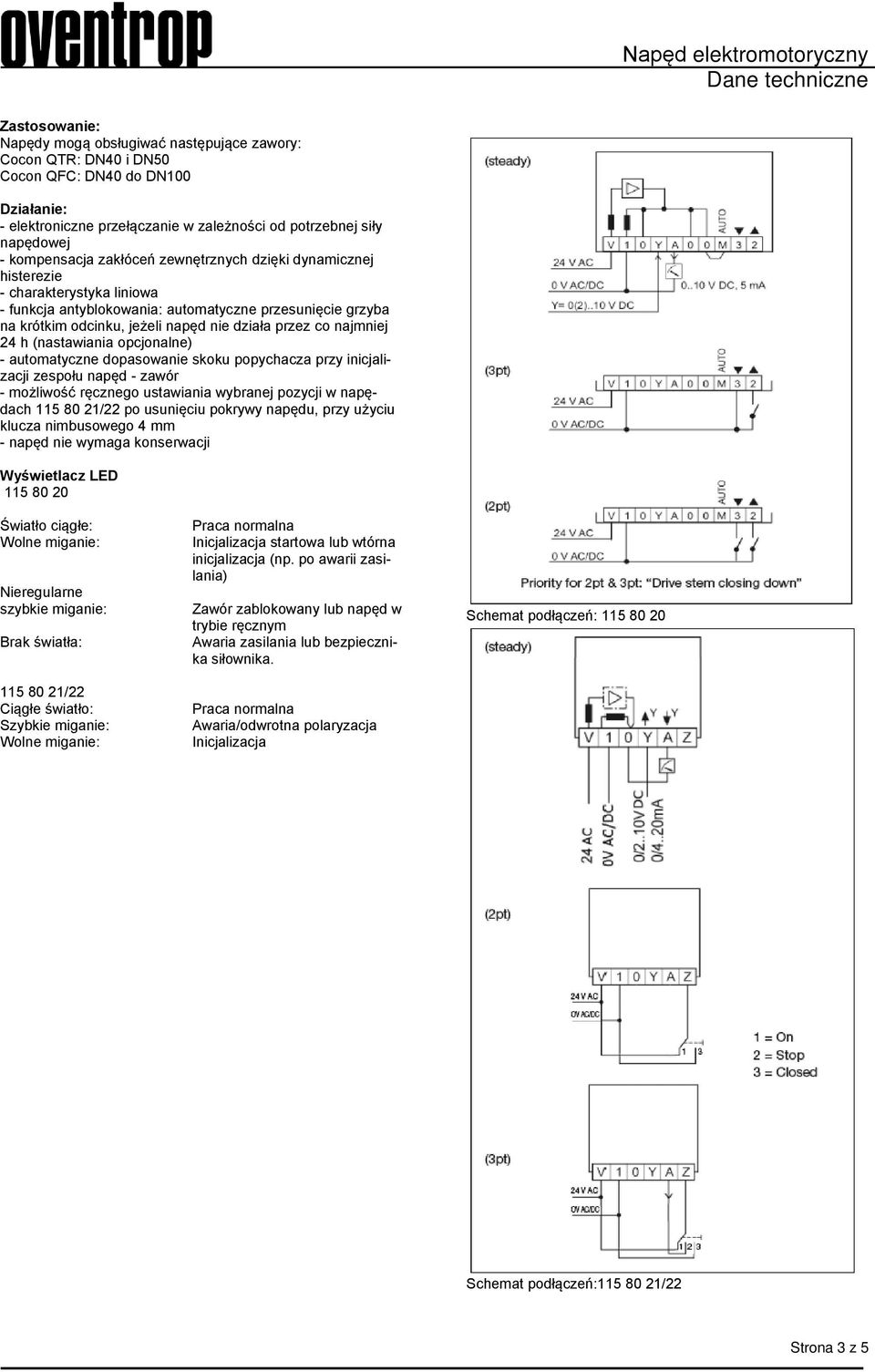

3 Cocon QTR: DN40 i DN50 Cocon QFC: DN40 do DN100 - elektroniczne przełączanie w zależności od potrzebnej siły napędowej - kompensacja zakłóceń zewnętrznych dzięki dynamicznej histerezie - charakterystyka liniowa - funkcja antyblokowania: automatyczne przesunięcie grzyba na krótkim odcinku, jeżeli napęd nie działa przez co najmniej 24 h (nastawiania opcjonalne) - automatyczne dopasowanie skoku popychacza przy inicjalizacji zespołu napęd - zawór - możliwość ręcznego ustawiania wybranej pozycji w napędach /22 po usunięciu pokrywy napędu, przy użyciu klucza nimbusowego 4 mm - napęd nie wymaga konserwacji Wyświetlacz LED Światło ciągłe: Wolne miganie: Nieregularne szybkie miganie: Brak światła: /22 Ciągłe światło: Szybkie miganie: Wolne miganie: Praca normalna Inicjalizacja startowa lub wtórna inicjalizacja (np. po awarii zasilania) Zawór zablokowany lub napęd w trybie ręcznym Awaria zasilania lub bezpiecznika siłownika. Praca normalna Awaria/odwrotna polaryzacja Inicjalizacja Schemat podłączeń: Schemat podłączeń: /22 Strona 3 z 5

4 Siłownik elektromotoryczny Oventrop przeznaczony do stałej regulacji. Siłownik może być użyty do regulacji 2-punktowej, 3- punktowej lub proporcjonalnej (0-10V lub 4-20mA), złącze zaciskowe. Napęd posiada adapter do zaworów Oventrop. Model: 24 V, sygnał ciągły (0-10 V lub 4-20 ma) charakterystyka wybieralna, możliwość zmiany sygnału na 2- lub 3-punktowy 24 V, sygnał ciągły (0-10 V lub 4-20 ma) charakterystyka wybieralna, możliwość zmiany sygnału na 2- lub 3-punktowy, powrotnik sprężynowy wysuwa popychacz 24 V, sygnał ciągły (0-10 V lub 4-20 ma) charakterystyka wybieralna, logika działania odwrotna niż w napędzie , możliwość zmiany sygnału na 2- lub 3-punktowy, powrotnik sprężynowy cofa popychacz Siłownik wraz z adapterem Numer katalogowy: W 0 10 V lub 4-20 ma Max. skok popychacza: 40 mm Siła nacisku: 2500 N Czas przesuwu: 2/4/6 s/mm Zabezpieczenie: IP 66 zgodnie z EN Numery katalogowe: /32 7,5 W 0 10 V lub 4 20 ma Max. skok popychacza: 40 mm Siła nacisku: 2000 N Czas przesuwu: 2/4/6 s/mm Zabezpieczenie: IP 66 zgodnie z EN Ilość powrotów sprężyny: >4000 Wymiary siłownika i podłączeń adaptera orurowania gdyż przyspiesza to znacznie starzenie się jego powłoki izolacyjnej. położeniu oprócz pozycji pionowo od dołu. siłowniki mogą być użyte do regulacji 2-punktowej, 3- punktowej lub proporcjonalnej 0-10 V. Strona 4 z 5

5 Cocon QFC DN125 do DN200 Zawory 2-drogowe xx DN65 do DN150 - elektroniczne przełączanie w zależności od potrzebnej siły napędowej - automatyczne rozpoznanie rodzaju sygnału sterującego - możliwość wyboru charakterystyki napędu (liniowa, wykładnicza, stałoprocentowa) - automatyczne dopasowanie skoku popychacza - możliwość wyboru logiki działania - ustawienie czasu przesuwu - możliwość obsługi manualnej z korbki - możliwość reinicjacji przy użyciu korbki Wyświetlacz LED Obie diody migają na czerwono: Jedna dioda miga na zielono: Jedna dioda świeci na zielono: Jedna dioda świeci na czerwono: Off (wyłączenie): Inicjalizacja Przesuw popychacza w kierunku zgodnym z diodą Pozycja spoczynku, ostatni kierunek przesuwu zgodnie z diodą Pozycja krańcowa, ustawienie zaworu zgodnie z diodą Brak zasilania lub brak sygnału w trybie sterowania 3-punktowego Schemat podłączeń: Schemat podłączeń: /32 Zastrzegamy sobie prawo wprowadzania zmian technicznych bez uprzedzenia. Grupa produktowa 3 Ti 315-0/10/MW 2014 OVENTROP Sp. z o.o. ul. Świerkowa 1B, Bronisze Ożarów Mazowiecki Telefon +48 (022) Telefax +48 (022) Internet: info@oventrop.pl Internet: Listę przedstawicieli na świecie znajdziesz na Strona 5 z 5
