1 Dane aktualne na dzień: :56 Link do produktu: Kocioł TEKLA DRACO VERSA 24kW Cena ,50 zł Opis produktu DRACO VERSA 24kW Stalowy kocioł jednopaleniskowy z automatycznym, ślimakowym podajnikiem paliwa i palnikiem rynnowym nowej generacji Kocioł Draco Versa posiada nowe rozwiązanie konstrukcyjne wymiennika jednopaleniskowego, dzięki któremu kocioł osiągnął 5 KLASĘ EMISJI wg Normy PN-EN 303-5:2012 przy spalaniu ekogroszku. Oznacza to, iż na kocioł ten można uzyskać dofinansowania w programach ograniczania niskiej emisji. W serii kotłów VERSA zamiast palnika retortowego zastosowany został nowoczesny palnik rynnowy nowej generacji, wykonany ze stali żaroodpornej. Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. W górnej części palnika (kotła mocy 24 kw) zamontowane są dysze powietrzne zapewniające dopływ do paleniska powietrza wtórnego. Powietrze to poprawia parametry procesu spalania oraz obniża emisję CO. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8-4 mm. Prawidłową pracą kotła steruje regulator elektroniczny z dużym, czytelnym ekranem LCD. Na życzenie klienta kocioł może zostać wyposażony w regulator MultiFun z nowoczesną platformą internetową do zdalnego sterowania oraz kolorowym wyświetlaczem (opcja za dodatkową opłatą) Rodzaj kotła: z automatycznym podajnikiem paliwa Moc: 24 kw Paliwa: Ekogroszek Materiał: Stal 8 mm Palnik: Nowej generacji na ekogroszek Produkt posiada dodatkowe opcje: VAT: 23% standard, 8% na cele mieszkaniowe ( ,00 zł ) Regulator Pracą kotła jak również urządzeń dodatkowych steruje regulator elektroniczny RECALART PREMIUM

2 LUX. Economic Premium sterownik kotłów z podajnikiem retortowym. Prosty pogodowy sterownik z możliwością sterowania 2 zaworami mieszającymi. Sprawdzone na rynku rozwiązanie sprzętowe gwarantuje bezawaryjną eksploatacje. Regulator pracy kotła Economic PREMIUM LUX jest nowoczesnym urządzeniem mikroprocesorowym, który steruje nie tylko kotłem, ale również systemem centralnego ogrzewania w trybie pogodowym oraz ciepłej wody użytkowej. Urządzenie steruje ilością podawanego paliwa poprzez cykliczną pracę silnika podajnika oraz ilością powietrza dostarczanego do procesu spalania. Dzięki zastosowaniu półprzewodnikowych układów sterujących moc dmuchawy regulowana jest płynnie, dodatkowo zwiększono wielokrotnie niezawodność układu sterującego silnikiem podajnika. Sterowanie pogodowe zapewnia najwyższy komfort cieplny, gdyż temperatura ogrzewania regulowana jest w funkcji temperatury zewnętrznej. Regulacja odbywa się poprzez siłownik zaworu mieszającego. Zastosowanie czujnika temperatury wody powracającej z instalacji Centralnego Ogrzewania, oraz regulacja tej temperatury zaworem mieszającym, ogranicza kondensację spalin w kotle co znacznie ogranicza korozję. Dzięki zaawansowanemu algorytmowi działania oraz możliwości regulacji wielu parametrów układ można w sposób bardzo elastyczny dostosować do potrzeb systemu grzewczego. Sterownik posiada funkcję TEST. Funkcja dostępna jest po wejściu w MENU i umożliwia sprawdzenie poprawności połączeń elektrycznych i czujników temperatury. Można ocenić sprawności urządzeń wykonawczych (pompy, dmuchawa, podajnik, siłownik zaworu mieszającego) przed uruchomieniem kotła. Wyświetlacz graficzny zapewnia bardzo prostą obsługę urządzenia. Zalety: obsługa 2 zaworów czterodrożnych z siłownikami w standardzie obsługa dwóch osobnych termostatów pokojowych funkcja PID zabezpieczenie temperatuty powrotu w celu wydłużenia żywotności urządzenia oraz zwiekszenia ekomomiczności spalania prosta i intuicyjna obsługa, czytelny ekran graficzny czujnik temperatury zewnętrznej w standardzie możliwość pracy kotła według charakterystyki pogodowej automatyczne przechodzenie sterownika z pracy zimowej na letnią w zależności od temperatury zewnętrznej podwójne zabezpieczenie przeciw przegrzanu się kotła możliwość palenia w trybie ręcznym (na palenisku awaryjnym) z pełnym wykorzystaniem automatyki kotła automatyczny powrót do pracy po zaniku zasilania Budowa

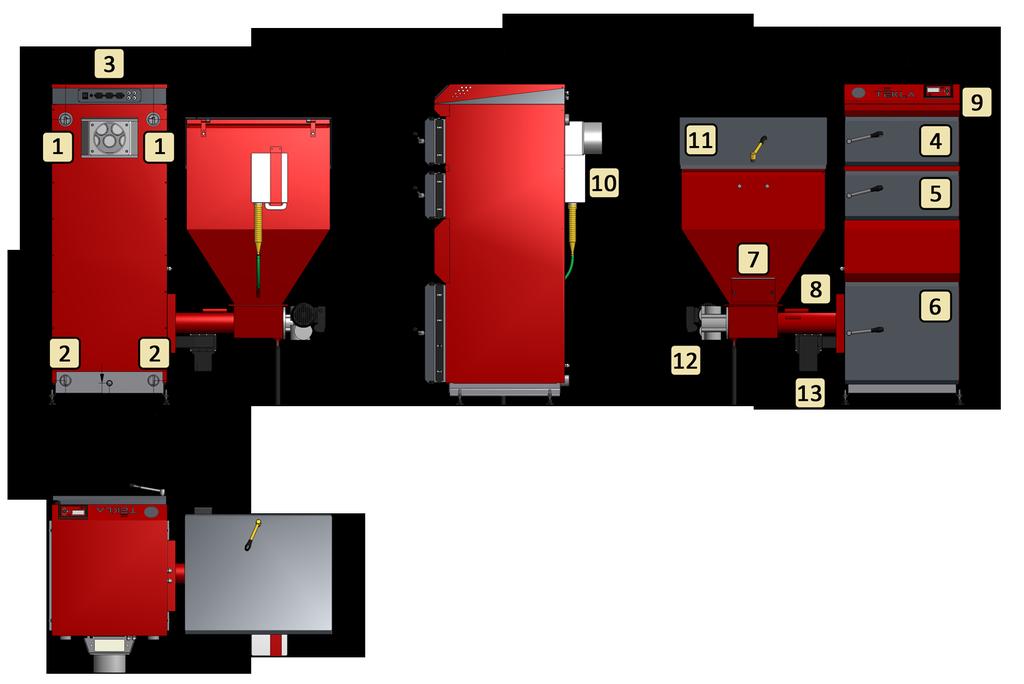

3 Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej. Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.

4 Przekrój kotła

5 Instalacja Zalecany schemat podłączenia kotła Do osiągnięcia optymalnych warunków eksploatacji system grzewczy może być wyposażony w zabezpieczenie termiczne przed powrotem zbyt zimnej wody z instalacji np. pompa przewałowa, mieszający zawór czterodrogowy, który powinien być nastawiony tak, aby utrzymywał stałą temperaturę wody powracającej do kotła (wyższa niż 45 C).

6 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Pompa c.w.u. 10 Zawór zwrotny 2 Sterownik kotła 5 Zawór zwrotny 8 Pompa c.o. 11 Ogrzewanie podłogowe 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik 12 Sterownik pokojowy 13 Podgrzewacz c.w.u. 14 Sterownik pokojowy 15 Zawór różnicowy 17 Zawór mieszający trzydrogowy T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. c.o (grzejniki) T4 Czujnik temp. c.o (ogrzewanie podłogowe) T5 Czujnik temp. zewnętrznej T6 Czujnik temp. c.w.u. T7 Czujnik temp. podajnika Powered by TCPDF (
