1 SIM Zabudowy modułowe Spartherm

2 Nowoczesne urządzenia kominkowe z betonu architektonicznego Beton to najlepszy materiał, kiedy zależy nam na doskonałym połączeniu prostoty, elegancji i dużej swobody projektowania. Betonowa zabudowa wkładu kominkowego, ze spalanego drewna, powoli oddaje przyjemne ciepło do całego otoczenia. Wygląd zewnętrzny modułów współgra z prostymi liniami nowoczesnej architektury. Elegancko i stylowo wpasowuje się w atmosferę każdego pomieszczenia zapewniając to, co najważniejsze - piękną wizję ognia i przyjazną atmosferę. Nagrzany beton komfortowo promieniuje ciepło jeszcze długo po wygaśnięciu paleniska. Idealnie spasowane moduły, dostosowane do wkładów kominkowych Spartherm, zapewniają absolutną precyzję montażu oraz doskonały efekt w zakresie formy i funkcji. SIM SPARTHERM INSTALLATION MODULES 2

3 Dziś sam możesz kreować ciepło Spis treści Strony Proste Zależnie od potrzeb moduły betonowe mogą być dostosowane do malowania lub polero- Zabudowa modułowa z betonu architektonicznego oddaje ciepło z opóźnieniem przez Strony Strony L-kształt U-kształt wania. Można podwyższyć dowolny kominek dzięki modułom rozbudowującym aż do wysokości sufitu oraz zamontować elegancką co unika się przegrzania pomieszczenia. Strony Strony Różnorodność wariantów Dane techniczne półkę paleniskową. Przyłącze wylotu spalin może być wyprowadzone z góry lub z tyłu, a w przypadku urządzeń narożnych także z boku. Dzięki instalacji modułowej Spartherm uzyskasz połączenie walorów wkładu kominkowego i pieca kaflowego. Promieniowanie przez dużą szybę zapewni szybko wyczuwalne ciepło, a duża masa akumulacyjna przyjemne ogrzewanie przez długi czas. Przykład wykorzystania modułu instalacyjnego Spartherm do kreatywnego projektowania Kreatywnie zaprojektowana ściana Gładź wapienna Beton 3

4 SIM 2/2/Varia AS-4S SIM 2/2/Varia ASh-4S-2 20

5 Proste Kominek z betonu architektonicznego 5

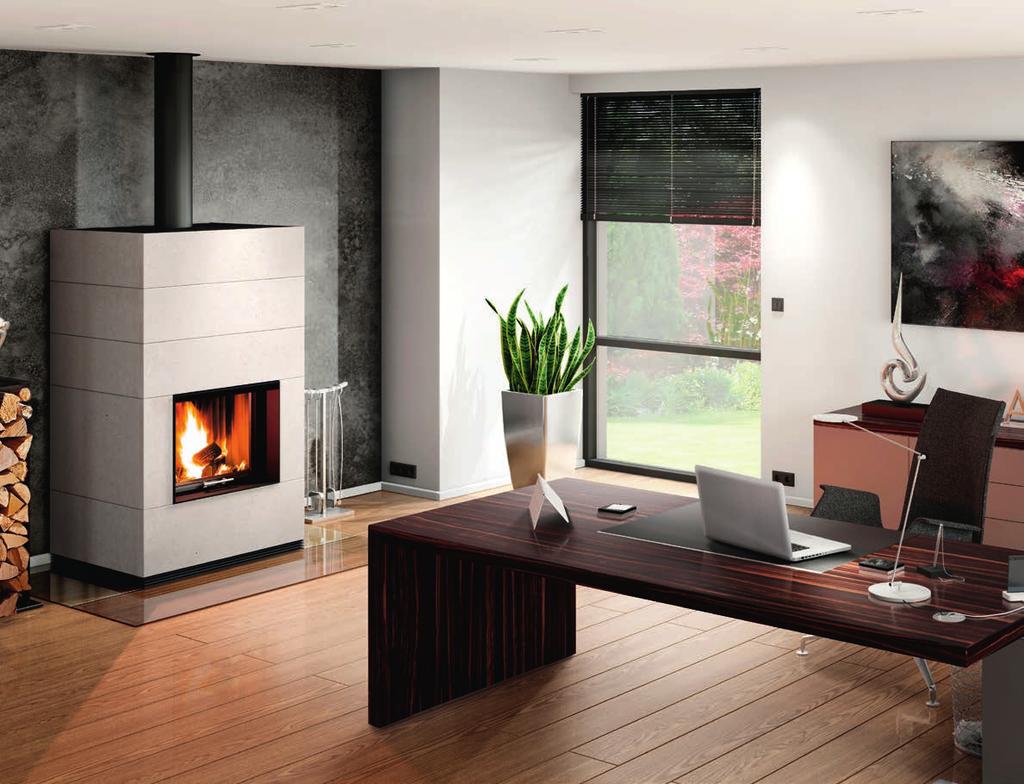

6 SIM 1/3/Varia M-60h-4S GET 20 6

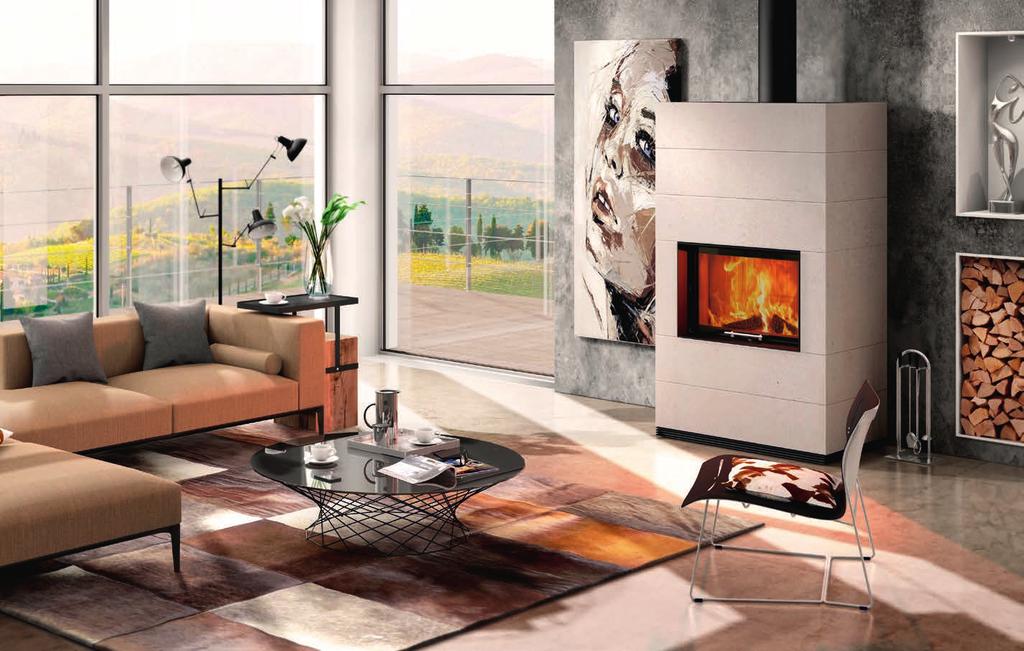

7 Proste SIM 2/3/Varia M-80h-4S GET 20 7

8 SIM 2/3/Varia 2Rh-4S 20 Dostępny również jako H 2 O 8

9 L-kształt SIM 2/2/Mini 2LRh-4S 20 9

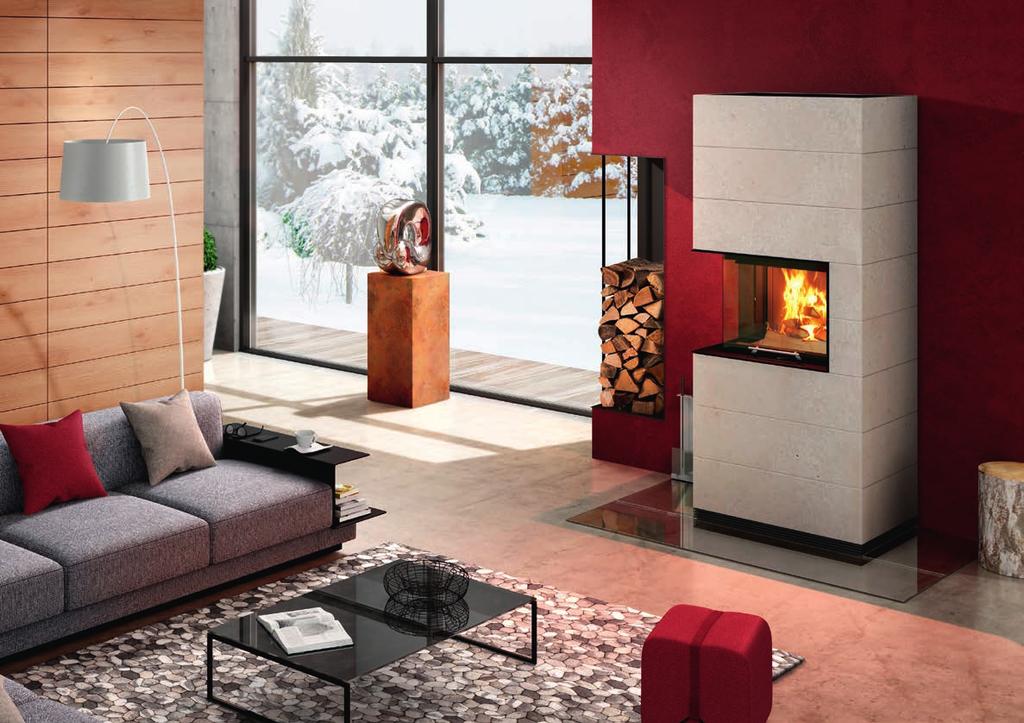

10 SIM 3/3/Varia 2L-55h-4S 20 Dostępny również jako H 2 O Zajmuje niewiele miejsca dzięki kompaktowej konstrukcji 10

11 L-kształt SIM 1/3/Varia 2R-55h-4S 20 Dostępny również jako H 2 O 11

12 12

13 SIM 3/2/Varia AS-2Lh-4S 20 L-kształt Jakość i wytrzymałość idealnie dopasowane elementy SIM 2/2/Varia AS-2Rh-4S 20 13

14 SIM 2/3/T/Arte U-50h-4S 21 14

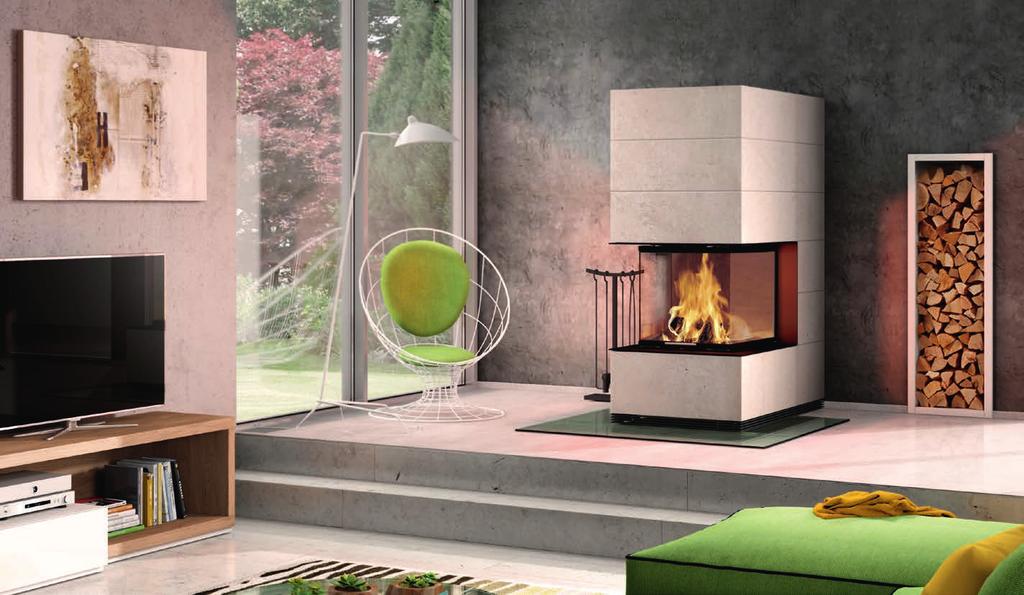

15 U-kształt SIM 1/3/Arte U-70h-4S 21 15

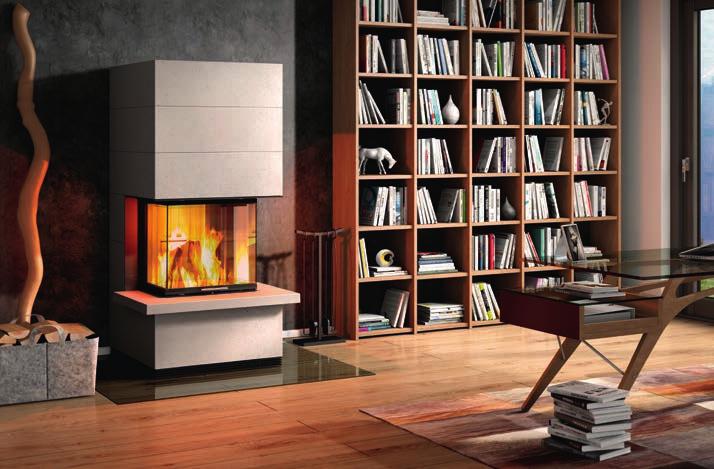

16 SIM 1/3/T/Arte 3RL-60h-4S 21 Duża masa akumulacyjna zdrowe promieniowanie ciepła 16 SIM 3/3/Arte 3RL-80h-4S 21

17 U-kształt SIM 2/3/T/Arte 3RL-100h-4S 21 17

18 Wiele wariantów, wiele możliwości SIM Varia ASh-4S-2 SIM Varia M-60h-4S GET SIM Varia M-80h-4S GET SIM Mini 2LRh-4S SIM Varia AS-2Lh-4S SIM Varia AS-2Rh-4S SIM Varia 2L-55h-4S również jako H2O SIM Varia 2R-55h-4S również jako H2O SIM Varia 2Lh-4S również jako H2O SIM Varia 2Rh-4S również jako H2O ** osobne badanie ** osobne badanie ** osobne badanie ** osobne badanie SIM 1/2/Varia AS-4S-2 SIM 1/2/Varia AS-4S-2 RLU SIM 1/2/Varia ASh-4S-2 SIM 1/3/Varia M-60h-4S GET SIM 1/3/Varia M-80h-4S GET SIM 1/2/Mini 2LRh-4S SIM 1/2/Varia AS-2Lh-4S SIM 1/2/Varia AS-2Rh-4S SIM 1/3/Varia 2L-55h-4S SIM 1/3/Varia 2L-55h-4S H2O SIM 1/3/Varia 2R-55h-4S SIM 1/3/Varia 2R-55h-4S H2O SIM 1/3/Varia 2Lh-4S SIM 1/3/Varia 2Lh-4S H2O SIM 1/3/Varia 2Rh-4S SIM 1/3/Varia 2Rh-4S H2O Wysokość [Gh] = 1243 mm Masa = 460 kg Wysokość [Gh] = 1243 mm Masa = 490 kg Wysokość [Gh] = 1713 mm Masa = 520 kg Wysokość [Gh] = 1723 mm Masa = 610 kg Wysokość [Gh] = 1437 mm Masa = 420 kg Wysokość [Gh] = 1243 mm Masa = 490 kg Wysokość [Gh] = 1243 mm Masa = 490 kg Wysokość [Gh] = 1712 mm Masa = 520 kg Wysokość [Gh] = 1712 mm Masa = 520 kg Wysokość [Gh] = 1712 mm Masa = 520 kg Wysokość [Gh] = 1712 mm Masa = 520 kg SIM 2/2/Varia AS-4S-2 SIM 2/2/Varia AS-4S-2 RLU SIM 2/2/Varia ASh-4S-2 SIM 2/3/Varia M-60h-4S GET SIM 2/3/Varia M-80h-4S GET SIM 2/2/Mini 2LRh-4S SIM 2/2/Varia AS-2Lh-4S SIM 2/2/Varia AS-2Rh-4S SIM 2/3/Varia 2L-55h-4S SIM 2/3/Varia 2L-55h-4S H2O SIM 2/3/Varia 2R-55h-4S SIM 2/3/Varia 2R-55h-4S H2O SIM 2/3/Varia 2Lh-4S SIM 2/3/Varia 2Lh-4S H2O SIM 2/3/Varia 2Rh-4S SIM 2/3/Varia 2Rh-4S H2O Wysokość [Gh] = 1508 mm Masa = 510 kg Wysokość [Gh] = 1508 mm Masa = 540 kg Wysokość [Gh] = 1918 mm Masa = 570 kg Wysokość [Gh] = 1928 mm Masa = 670 kg Wysokość [Gh] = 1642 mm Masa = 470 kg Wysokość [Gh] = 1508 mm Masa = 540 kg Wysokość [Gh] = 1508 mm Masa = 540 kg Wysokość [Gh] = 1917 mm Masa = 560 kg Wysokość [Gh] = 1917 mm Masa = 560 kg Wysokość [Gh] = 1917 mm Masa = 575 kg Wysokość [Gh] = 1917 mm Masa = 575 kg SIM 3/2/Varia AS-4S-2 SIM 3/2/Varia AS-4S-2 RLU SIM 3/2/Varia ASh-4S-2 SIM 3/3/Varia M-60h-4S GET SIM 3/3/Varia M-80h-4S GET SIM 3/2/Mini 2LRh-4S SIM 3/2/Varia AS-2Lh-4S SIM 3/2/Varia AS-2Rh-4S SIM 3/3/Varia 2L-55h-4S SIM 3/3/Varia 2R-55h-4S SIM 3/3/Varia 2Lh-4S SIM 3/3/Varia 2Lh-4S H2O SIM 3/3/Varia 2Rh-4S SIM 3/3/Varia 2Rh-4S H2O Wysokość [Gh] = 1773 mm Masa = 560 kg Wysokość [Gh] = 1773 mm Masa = 590 kg Wysokość [Gh] = 2183 mm Masa = 620 kg Wysokość [Gh] = 2193 mm Masa = 730 kg Wysokość [Gh] = 1907 mm Masa = 520 kg Höhe [Gh] = 1773 mm Masa = 590 kg Höhe [Gh] = 1773 mm Masa = 590 kg Wysokość [Gh] = 2182 mm Masa = 600 kg Wysokość [Gh] = 2182 mm Masa = 600 kg Wysokość [Gh] = 2182 mm Masa = 630 kg Wysokość [Gh] = 2182 mm Masa = 630 kg 3 moduły 2 moduły 1 moduł SIM Varia AS-4S-2 / RLU Możliwość rozbudowy o kolejne moduły do wysokości sufitu 18 Struktura koloru i powierzchni może ulegać zmianom zależnie od metody odlewania betonu. Z tego względu każdy moduł instalacyjny Spartherm jest niepowtarzalny.

19 Różnorodność wariantów SIM Arte U-50h-4S SIM Arte U-70h-4S SIM Arte 3RL-60h-4S SIM Arte 3RL-80h-4S SIM Arte 3RL-100h-4S opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa SIM 1/3/Arte U-50h-4S SIM 1/3/T/Arte U-50h-4S SIM 1/3/Arte U-70h-4S SIM 1/3/T/Arte U-70h-4S SIM 1/3/Arte 3RL-60h-4S SIM 1/3/T/Arte 3RL-60h-4S SIM 1/3/Arte 3RL-80h-4S SIM 1/3/T/Arte 3RL-80h-4S SIM 1/3/Arte 3RL-100h-4S SIM 1/3/T/Arte 3RL-100h-4S Wysokość [Gh] = 1742 mm Masa = 730 kg Wysokość [Gh] = 1794 mm Masa = 760 kg Wysokość [Gh] = 1742 mm Masa = 830 kg Wysokość [Gh] = 1794 mm Masa = 865 kg Wysokość [Gh] = 1768 mm Masa = 690 kg Wysokość [Gh] = 1820 mm Masa = 720 kg Wysokość [Gh] = 1768 mm Masa = 780 kg Wysokość [Gh] = 1820 mm Masa = 810 kg Wysokość [Gh] = 1768 mm Masa = 860 kg Wysokość [Gh] = 1820 mm Masa = 900 kg SIM 2/3/Arte U-50h-4S SIM 2/3/T/Arte U-50h-4S SIM 2/3/Arte U-70h-4S SIM 2/3/T/Arte U-70h-4S SIM 2/3/Arte 3RL-60h-4S SIM 2/3/T/Arte 3RL-60h-4S SIM 2/3/Arte 3RL-80h-4S SIM 2/3/T/Arte 3RL-80h-4S SIM 2/3/Arte 3RL-100h-4S SIM 2/3/T/Arte 3RL-100h-4S Wysokość [Gh] = 1947 mm Masa = 780 kg Wysokość [Gh] = 1999 mm Masa = 810 kg Wysokość [Gh] = 1947 mm Gewicht = 885 kg Wysokość [Gh] = 1999 mm Masa = 920 kg Wysokość [Gh] = 1973 mm Masa = 730 kg Wysokość [Gh] = 2026 mm Masa = 760 kg Wysokość [Gh] = 1973 mm Masa = 830 kg Wysokość [Gh] = 2026 mm Masa = 860 kg Wysokość [Gh] = 1973 mm Masa = 920 kg Wysokość [Gh] = 2026 mm Masa = 960 kg SIM 3/3/Arte U-50h-4S SIM 3/3/T/Arte U-50h-4S SIM 3/3/Arte U-70h-4S SIM 3/3/T/Arte U-70h-4S SIM 3/3/Arte 3RL-60h-4S SIM 3/3/T/Arte 3RL-60h-4S SIM 3/3/Arte 3RL-80h-4S SIM 3/3/T/Arte 3RL-80h-4S SIM 3/3/Arte 3RL-100h-4S SIM 3/3/T/Arte 3RL-100h-4S Wysokość [Gh] = 2212 mm Masa = 830 kg Wysokość [Gh] = 2264 mm Masa = 860 kg Wysokość [Gh] = 2212 mm Masa = 940 kg Wysokość [Gh] = 2264 mm Masa = 980 kg Wysokość [Gh] = 2238 mm Masa = 770 kg Wysokość [Gh] = 2290 mm Masa = 800 kg Höhe [Gh] =2238 mm Masa = 880 kg Wysokość [Gh] = 2290 mm Masa = 910 kg Höhe [Gh] =2238 mm Masa = 980 kg Wysokość [Gh] = 2290 mm Masa = 1020 kg 19

20 Dane techniczne element pierścieniowy C-elementowy Gh Tb Th Gt Gb Spartherm Installation Modules Spartherm Installation Modules SIM Varia AS-4S-2 Varia AS-4S-2 RLU SIM Varia ASh-4S-2 SIM Varia M-60h-4S GET SIM Varia M-80h-4S GET SIM Mini 2LRh-4S SIM Varia 2L-55h-4S Varia 2L-55h-4S H 2O SIM Varia 2R-55h-4S Varia 2R-55h-4S H 2O SIM Varia AS-2Lh-4S SIM Varia AS-2Rh-4S SIM Varia 2Lh-4S Varia 2Lh-4S H 2O SIM Varia 2Rh-4S Varia 2Rh-4S H 2O Kształt szyby Wymiary Szerokość drzwiczek [Tb] Wysokość drzwiczek [Th] Szerokość całkowita [Gb] Głębokość całkowita [Gt] Rura spalinowa ø mm / / / / / / /466 mm mm mm mm Parametry Klasa wydajności energetycznej Parametry mocy znamionowej Zakres mocy grzewczej Sprawność Natężenie przepływu spalin Temperatura spalin na wylocie z urządzenia min. ciśnienie zasilające na wlocie do urządzenia BImSchV poziom 2. 15a BVG (Austria) kominki zgodne z normą** A+ A+ RLU A+ A+ A+ A+ kw 7,0 7,0 8,0 9,0 7,0 7,0 A+ A+ H 2 O 7,0 5,9 7,0 A+ A+ H 2 O 7,0 5,9 A+ A+ A+ A+ H 2 O 7,0 7,0 11,0 10,4 5,9 A+ A+ H 2 O 11,0 10,4 5,9 kw 4,9-9,1 4,9-9,1 5,6-10,4 6,3-11,7 4,9-9,1 4,9-9,1 4,9-9,1 4,9-9,1 4,9-9,1 4,9-9,1 4,9-9,1 7,7-14,3 7,3-13,5 7,7-14,3 7,3-13,5 % > 80 > > > 80 > 85 > 80 > > > 80 g/s 7,0 7,0 7,3 7,0 6,2 6,1 7,4 6,1 7,4 6,6 6,6 9,6 10,8 9,6 10,8 C Pa EN EN EN EN Informacje Otwieranie drzwiczek na bok do góry do góry do góry do góry do góry do góry do góry do góry do góry do góry Masa komory spalania kg , , ,5 199, Na ilustracjach pokazano modele z modułem podporowym. Wartości wysokości całkowitej i masy dla każdego wykonania patrz przegląd na stronie 18/19. = po stronie wody

21 SPARTHERM JALIOSC Technika Masa elementów obudowy SIM Urządzenie C-elementowy (kg)* element pierścieniowy (kg) Varia AS-4S-2 / RLU Varia ASh-4S Varia AS-2Lh-4S Varia AS-2Rh-4S opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa opcjonalna półka paleniskowa SIM Arte U-50h-4S SIM Arte U-70h-4S SIM Arte 3RL-60h-4S SIM Arte 3RL-80h-4S SIM Arte 3RL-100h-4S 499/501/ /501/ /600/ /800/ /1000/ A+ A A+ A+ A 9,0 11,0 7,5 9,0 11,0 6,3-11,7 7,7-14,3 5,3-9,8 6,3-11,7 7,7-14,3 80 > 78 > 80 > 80 > 78 8,6 11,3 7,0 7,3 10, EN EN EN EN EN do góry do góry do góry do góry do góry ,5 280,5 310,5 381,5 opcjonalna półka paleniskowa Urządzenie C-elementowy (kg)* element pierścieniowy (kg) niski wysoki półka (kg) Varia M-60h-4S GET Varia M-80h-4S GET Mini 2LRh-4S Varia 2L-55h-4S Varia 2R-55h-4S Varia 2Lh-4S Varia 2Rh-4S Arte U-50h-4S Arte U-70h-4S Arte 3RL-60h-4S Arte 3RL-80h-4S Arte 3RL-100h-4S ** Szczególna cecha 1 i 3-stronnych pieców SIM: Te piece zostały przetestowane zgodnie z normą EN13240 (jako piece wolno stojące) co oznacza że mogą być montowane bez dodatkowych warstw takich jak izolacja/mur lub innych warstw chroniących ściany przy których ustawiony będzie kominek. *C- Elementy znajdujący się na wysokości drzwiczek. 21

22 SPARTHERM oferuje praktyczne rozwiązania S-Thermatik NEO Najwyższy stopień rozwoju układów sterowania spalaniem do wzięcia we własne ręce! S-Thermatik NEO jest w 100% kompatybilny ze wszystkimi stosowanymi dotychczas silnikami, czujnikami i przełącznikami drzwiczek. Dlatego możliwa jest również modernizacja wszystkich istniejących instalacji o sterownik NEO. W przypadku pieców kominkowych NEO pracuje bez wyświetlacza. Tam znowu występuje znana kontrolka pracy LED. Wersja czarna* Wersja biała* 22 *Uwaga: wyświetlacz musi być przymocowany do ściany. Zalety: Menu dostępne jest w dziewięciu językach: DE, GB, NL, FR, IT, ES, CZ, PL, S Ilustracja procesu spalania na głównym ekranie Optyczny i akustyczny sygnał dokładania drewna automatyczne pozycjonowanie dźwigni w przypadku awarii zasilania, możliwe ręczne sterowanie Bez skrzynki rozdzielczej, przewody poprowadzone są bezpośrednio do sterownika Prosta instalacja, minimalna ilość wymaganego miejsca. Może być podłączony do mechanizmu otwierania za pomocą pilota (SESAM) Połączenie Bluetooth z urządzeniami mobilnymi poprzez Bezpłatną aplikację (Android i IOS) korzystania z S-Thermatik NEO za pośrednictwem smartfona lub tabletu

23 Wyobraź sobie ciepłą wodę pochodzącą z kominka. Niemożliwe, pomyślisz. Z firmą SPARTHERM w żadnym razie! Ponieważ duża część naszego codziennego zużycia wody to właśnie ciepła woda, konsekwentnie wykorzystujemy możliwości jakie daje nam kominek. Dzięki zastosowaniu najnowocześniejszej technologii nasze wkłady kominkowe z układem wodnym to coś znacznie więcej niż tylko dodatkowe źródła energii. Wszystko, co do tej pory robisz z podgrzaną wodą, możesz uzyskać mając kominek przewodzący wodę. Czy to gorąca kąpiel, czy ciepły prysznic czy też przyjemne ciepło podgrzewanej podłogi, w każdym przypadku gorącą wodę, którą potrzebujesz możesz wytworzyć korzystając z naszych wodnych wkładów kominkowych. Szczególnie w czasach nieustannie kurczących się zasobów naturalnych ważne jest, aby optymalnie wykorzystywać istniejące źródła energii. W okresie zachodzących widocznych zmian klimatycznych szczególnie istotne jest wytwarzanie energii bez udziału CO 2 z drewna. W czasach stale rosnących cen energii ogrzewanie ekonomiczne to niemalże absolutna konieczność. Z technologią SPARTHERM wykorzystującą drewno!

24 Twój sprzedawca: SPARTHERM POLSKA ul. Walczaka 110 A, Gorzów Wlkp. Tel , fax info@spartherm.pl - A1-D-SP-0.000/09/2017
