Kocioł TEKLA SOLITEK 36/41kW

Transkrypt

1 Dane aktualne na dzień: :42 Link do produktu: Kocioł TEKLA SOLITEK 36/41kW Cena ,00 zł Opis produktu SOLITEK 6 Żeliwny, uniwersalny kocioł zasypowy górnego spalania na paliwa stałe SOLITEK jest kotłem komorowym górnego spalania. Żeliwny wymiennik cechuje się wysoką odpornością na korozję, a co za tym idzie długą żywotnością. W zależności od konfiguracji (ilości członów) uzyskujemy szereg kotłów o różnej mocy. Modułowa budowa wymiennika pozwala na ewentualną rozbudowę w dowolnym momencie jego eksploatacji. Podstawową zaletą kotła jest zaawansowane rozwiązanie przepływu spalin. Naprzemienne umieszczenie pojedynczych i podwójnych kanałów dymowych w kotle znacznie zwiększa jego efektywność, ograniczając straty ciepła do komina. SOLITEK przystosowany jest do spalania większości paliw stałych. Posiada stały ruszt wodny odporny na przepalenie. Standardowo kocioł wyposażony jest w miarkownik ciągu, który steruje dopływem powietrza zapewniając optymalny proces spalania. Kocioł posiada możliwość zamontowania elektronicznego układu nadmuchowego. Rodzaj kotła: zasypowy Moc: 36/41 kw Paliwa: Węgiel / Drewno Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 Zalety kotła: 10 lat gwarancji na żeliwny wymiennik kotła szeroki zakres dostępnych mocy (17-56 kw) wysoka sprawność do 80% zaawansowane rozwiązanie przepływu spalin w kanałach wylotowych kotła zwiększające jego efektywność chłodzony wodą ruszt odporny na przepalenie wysoka odporność na korozję i długi czas eksploatacji duży otwór wsadowy i komora załadunkowa łatwy dostęp do wszystkich elementów kotła ułatwiający jego czyszczenie możliwość podłączenia nadmuchu

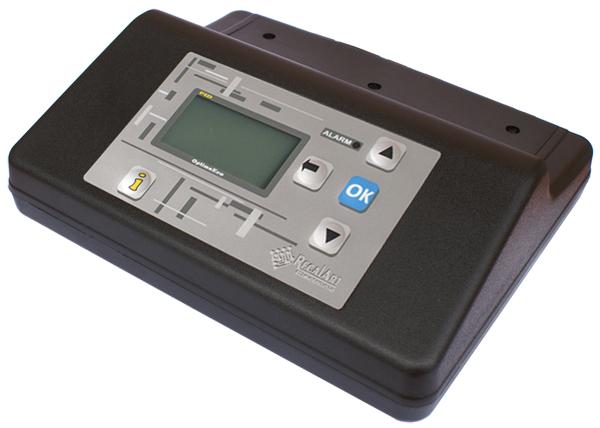

2 Regulator Na życzenie Klienta kocioł może zostać wyposażony w elektroniczny regulator wraz z dmuchawą opcja za dodatkową opłatą. Funkcje regulatora: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET - zalecana przed zerowym rozruchem kotła) zabezpieczenie termiczne kotła ZTK lub STB - wymagane przy montażu z elektronicznym regulatorem pracy kotła zabezpiecza system grzewczy przed przegrzaniem Budowa

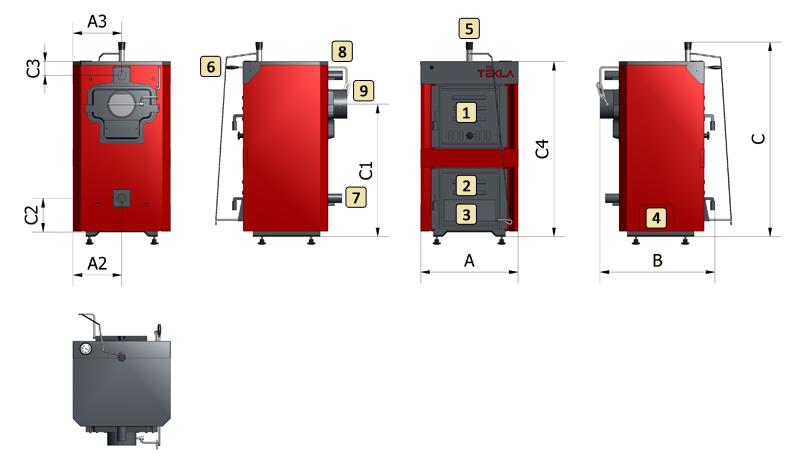

3 1 Drzwi załadunkowe 5 Miarkownik ciągu 2 Drzwi popielnikowe 6 Cięgno regulacji położenia szybra 3 Klapka miarkownika ciągu 7 Króciec powrotu c.o. 4 Miejsce montażu dmuchawy w przypadku kotła wyposażonego w sterownik 8 Króciec zasilania c.o. Wymiary: * Wymiar mo?na dodatkowo regulowa? za pomoc? do??czonych stopek Przekrój kotła 9 Czopuch, szyber

4 SOLITEK posiada żeliwny wymiennik, który pozwala na ewentualną rozbudowę w dowolnym momencie jego eksploatacji. Podstawową zaletą kotła jest zaawansowane rozwiązanie przepływu spalin. Naprzemienne umieszczenie pojedynczych i podwójnych kanałów dymowych w kotle znacznie zwiększa jego efektywność, ograniczając straty ciepła do komina.

5 Instalacja

6 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Termometr (opcjonalnie Sterownik) 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. c.o. T4 Czujnik temp. c.w.u. T5 Czujnik temp. zewnętrznej Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych

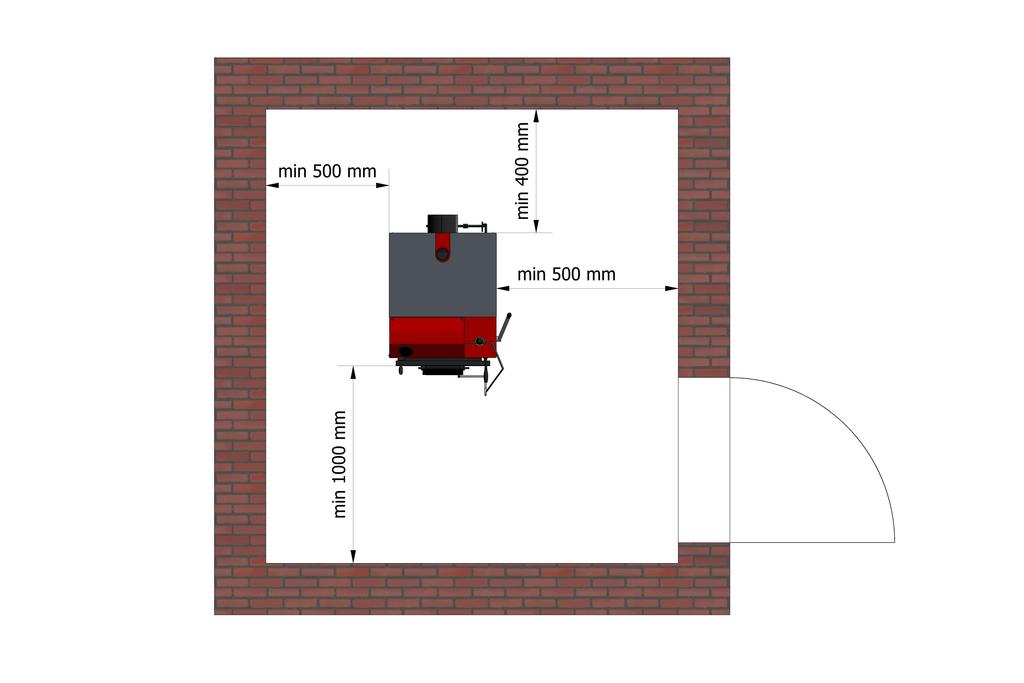

7 musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne
