AIRBOX komora mieszania. Dokumentacja techniczno ruchowa

Transkrypt

1 AIRBOX komora mieszania Dokumentacja techniczno ruchowa

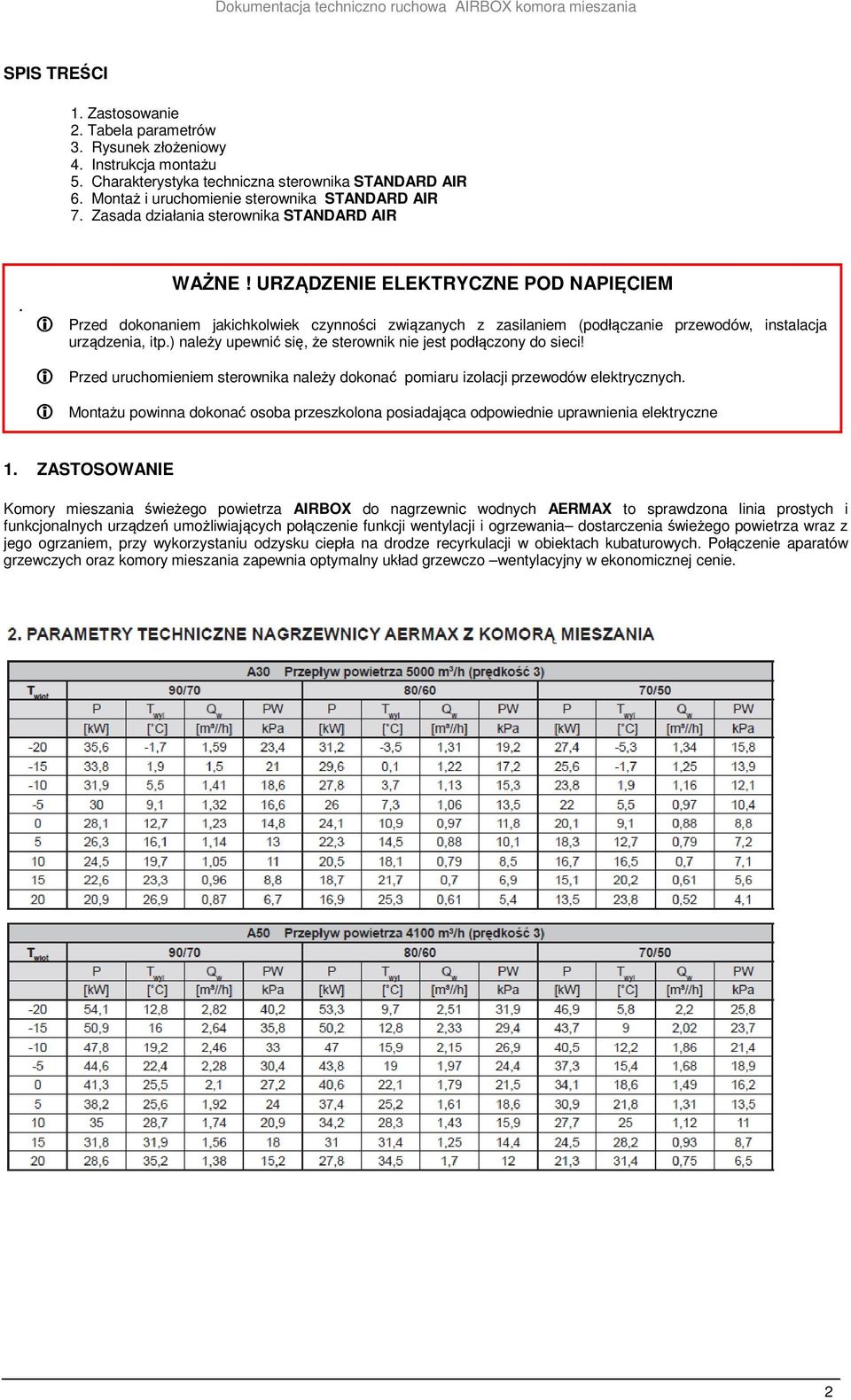

2 SPIS TREŚCI 1. Zastosowanie 2. Tabela parametrów 3. Rysunek złożeniowy 4. Instrukcja montażu 5. Charakterystyka techniczna sterownika STANDARD AIR 6. Montaż i uruchomienie sterownika STANDARD AIR 7. Zasada działania sterownika STANDARD AIR. WAŻNE! URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM i Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia, itp.) należy upewnić się, że sterownik nie jest podłączony do sieci! i Przed uruchomieniem sterownika należy dokonać pomiaru izolacji przewodów elektrycznych. i Montażu powinna dokonać osoba przeszkolona posiadająca odpowiednie uprawnienia elektryczne 1. ZASTOSOWANIE Komory mieszania świeżego powietrza AIRBOX do nagrzewnic wodnych AERMAX to sprawdzona linia prostych i funkcjonalnych urządzeń umożliwiających połączenie funkcji wentylacji i ogrzewania dostarczenia świeżego powietrza wraz z jego ogrzaniem, przy wykorzystaniu odzysku ciepła na drodze recyrkulacji w obiektach kubaturowych. Połączenie aparatów grzewczych oraz komory mieszania zapewnia optymalny układ grzewczo wentylacyjny w ekonomicznej cenie. 2

3 3. RYSUNEK ZŁOŻENIOWY KOMORY MIESZANIA AIRBOX 1. łącznik komory z nagrzewnicą, 2. filtr, 3. komora mieszania, 4. podstawka pod siłownik, 5. nagrzewnica AERMAX 3

4 4

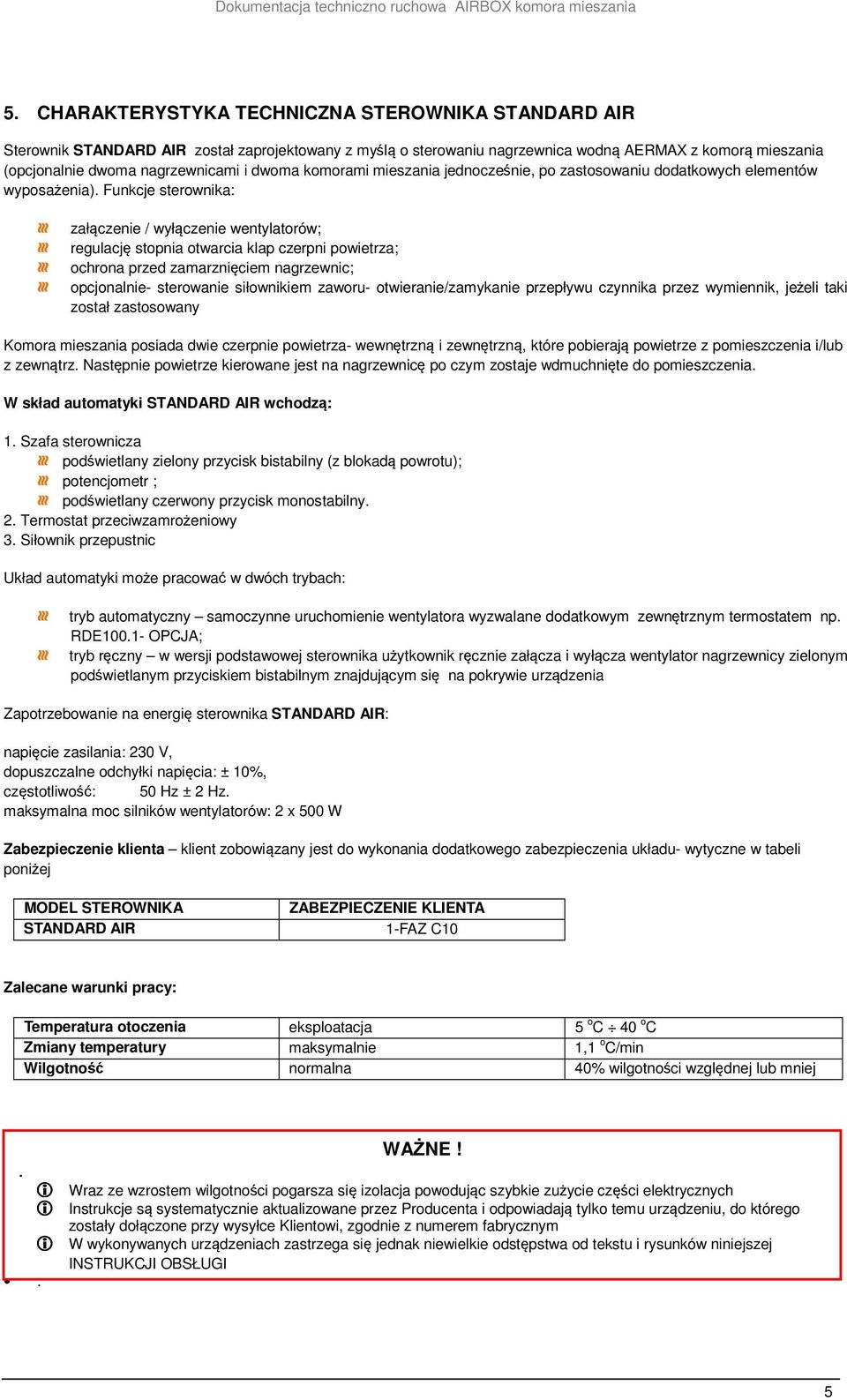

5 5. CHARAKTERYSTYKA TECHNICZNA STEROWNIKA STANDARD AIR Sterownik STANDARD AIR został zaprojektowany z myślą o sterowaniu nagrzewnica wodną AERMAX z komorą mieszania (opcjonalnie dwoma nagrzewnicami i dwoma komorami mieszania jednocześnie, po zastosowaniu dodatkowych elementów wyposażenia). Funkcje sterownika: załączenie / wyłączenie wentylatorów; regulację stopnia otwarcia klap czerpni powietrza; ochrona przed zamarznięciem nagrzewnic; opcjonalnie- sterowanie siłownikiem zaworu- otwieranie/zamykanie przepływu czynnika przez wymiennik, jeżeli taki został zastosowany Komora mieszania posiada dwie czerpnie powietrza- wewnętrzną i zewnętrzną, które pobierają powietrze z pomieszczenia i/lub z zewnątrz. Następnie powietrze kierowane jest na nagrzewnicę po czym zostaje wdmuchnięte do pomieszczenia. W skład automatyki STANDARD AIR wchodzą: 1. Szafa sterownicza podświetlany zielony przycisk bistabilny (z blokadą powrotu); potencjometr ; podświetlany czerwony przycisk monostabilny. 2. Termostat przeciwzamrożeniowy 3. Siłownik przepustnic Układ automatyki może pracować w dwóch trybach: tryb automatyczny samoczynne uruchomienie wentylatora wyzwalane dodatkowym zewnętrznym termostatem np. RDE OPCJA; tryb ręczny w wersji podstawowej sterownika użytkownik ręcznie załącza i wyłącza wentylator nagrzewnicy zielonym podświetlanym przyciskiem bistabilnym znajdującym się na pokrywie urządzenia Zapotrzebowanie na energię sterownika STANDARD AIR: napięcie zasilania: 230 V, dopuszczalne odchyłki napięcia: ± 10%, częstotliwość: 50 Hz ± 2 Hz. maksymalna moc silników wentylatorów: 2 x 500 W Zabezpieczenie klienta klient zobowiązany jest do wykonania dodatkowego zabezpieczenia układu- wytyczne w tabeli poniżej MODEL STEROWNIKA STANDARD AIR ZABEZPIECZENIE KLIENTA 1-FAZ C10 Zalecane warunki pracy: Temperatura otoczenia eksploatacja 5 o C 40 o C Zmiany temperatury maksymalnie 1,1 o C/min Wilgotność normalna 40% wilgotności względnej lub mniej WAŻNE!. i Wraz ze wzrostem wilgotności pogarsza się izolacja powodując szybkie zużycie części elektrycznych i Instrukcje są systematycznie aktualizowane przez Producenta i odpowiadają tylko temu urządzeniu, do którego zostały dołączone przy wysyłce Klientowi, zgodnie z numerem fabrycznym i W wykonywanych urządzeniach zastrzega się jednak niewielkie odstępstwa od tekstu i rysunków niniejszej INSTRUKCJI OBSŁUGI. 5

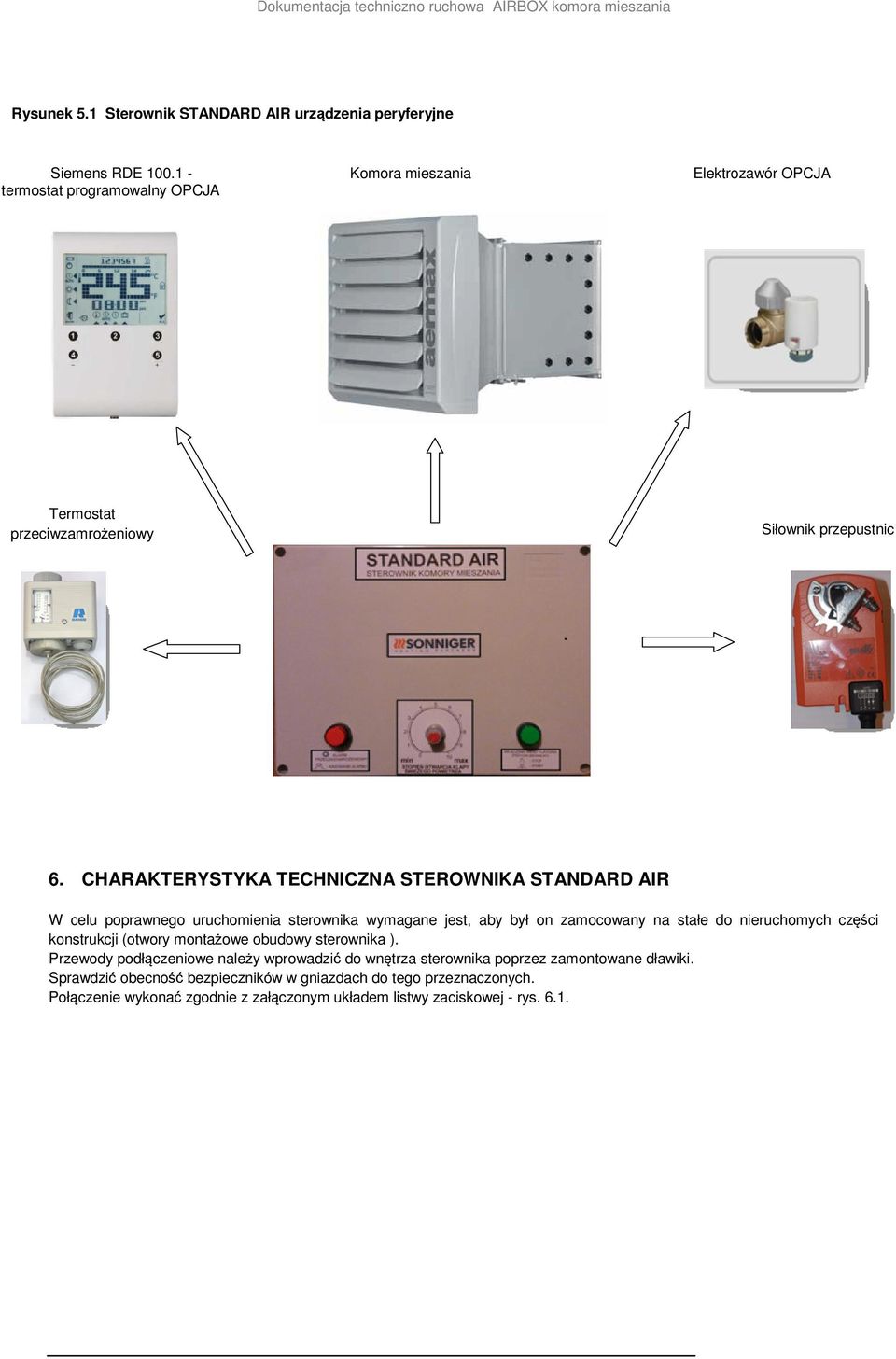

6 Rysunek 5.1 Sterownik STANDARD AIR urządzenia peryferyjne Siemens RDE termostat programowalny OPCJA Komora mieszania Elektrozawór OPCJA Termostat przeciwzamrożeniowy Siłownik przepustnic 6. CHARAKTERYSTYKA TECHNICZNA STEROWNIKA STANDARD AIR W celu poprawnego uruchomienia sterownika wymagane jest, aby był on zamocowany na stałe do nieruchomych części konstrukcji (otwory montażowe obudowy sterownika ). Przewody podłączeniowe należy wprowadzić do wnętrza sterownika poprzez zamontowane dławiki. Sprawdzić obecność bezpieczników w gniazdach do tego przeznaczonych. Połączenie wykonać zgodnie z załączonym układem listwy zaciskowej - rys

7 Rysunek 6.1 Sterownik STANDARD AIR schemat podłączeń UWAGA: ZWORA po podłączeniu zewnętrznego regulatora SIEMENS wyjąć zworę (fabrycznie zwora zwiera styki 26-27) W przypadku serii sterowników bez wyprowadzeń dodatkowych pinów połączenie należy wykonać za pomocą dodatkowego przewodu wkręconego UWAGA: ZWORA po podłączeniu zewnętrznego termostatu wyjąć zworę (fabrycznie zwora zwiera styki 17-18) W przypadku serii sterowników bez wyprowadzeń dodatkowych pinów połączenie należy wykonać za pomocą dodatkowego przewodu wkręconego pomiędzy złącza UWAGA: ZWORA po podłączeniu zewnętrznego termostatu wyjąć zworę (fabrycznie zwora zwiera styki 14-15) W przypadku serii sterowników SM250 bez wyprowadzeń dodatkowych pinów połączenie należy wykonać za pomocą dodatkowego przewodu wkręconego pomiędzy złącza W przypadku nie podłączenia termostatu przeciwzamrożeniowego należy zewrzeć złącze w zależności od opcji sterownika bądź to dodatkowym przewodem, bądź zwierając zworą wyprowadzone piny (opcja) W przypadku nie podłączenia termostatu przeciwzamrożeniowego należy zewrzeć złącze w zależności od opcji sterownika bądź to dodatkowym przewodem, bądź zwierając zworą wyprowadzone piny (opcja) W tabeli poniżej zawarto informacje dodatkowe/uzupełniające dotyczące montażu sterownika STEROWNIK STANDARD AIR UWAGA Napięcie zasilania ~ 230V 50Hz Dodatkowe zabezpieczenie C10 Dostarcza klient Typ przewodu zasilającego sterownik OMY 3x1,5mm2 300/500V Dostarcza klient Typ przewodu łączącego sterownik OMY 3x1,5mm2 300/500V Dostarcza klient 7

8 z silnikiem wentylatora komory Typ przewodu łączącego sterownik z elektrozaworem Typ przewodu łączącego sterownik z termostatem SIEMENS Typ przewodu łączącego sterownik z serwosilnikiem TF24-SR Typ przewodu łączącego sterownik z termostatem przeciwzamrożeniowym OMY 2x1mm2 300/500V OMY 2x0,5mm2 300/500V OMY 3x0,5mm2 300/500V OMY 3x1mm2 300/500V Dostarcza klient Dostarcza klient Dostarcza klient Dostarcza klient. WAŻNE! i Montażu powinna dokonać osoba przeszkolona posiadająca odpowiednie uprawnienia elektryczne. Drzwi szafy elektrycznej (wieko) powinny być zawsze zamknięte podczas pracy urządzenia, z wyjątkiem prac instalacyjnych i serwisowych. W tych pracach mogą uczestniczyć tylko elektrycy z odpowiednimi uprawnieniami. NIE WOLNO modyfikować ani zmieniać komponentów szafy sterowniczej w żaden sposób. Jeżeli konieczne są zmiany, odpowiednie zapytania i zamówienia należy kierować do PRODUCENTA. Po prawidłowym podłączeniu i sprawdzeniu poprawności działania sterownika zamknąć wieko szafy. Elektrozawór nagrzewnicy jest podłączony w układzie sterownika w ten sposób że otwiera się w momencie załączenia zasilania urządzenia. W wersji podstawowej sterownika (bez termostatu zewnętrznego SIEMENS) naciśnięcie zielonego przycisku bistabilnego spowoduje uruchomienie wentylatora nagrzewnicy praca nagrzewnicy potwierdzona jest świeceniem zielonej lampki znajdującej się w ww. przycisku. W wersji rozbudowanej urządzenia z termostatem SIEMENS RDE 10.1 pracą wentylatora bezpośrednio steruje regulator programowalny - naciśnięcie zielonego przycisku bistabilnego spowoduje jedynie załączenie zasilania sterownika czyniąc go gotowym do pracy. Uruchomienie wentylatora nastąpi w momencie spełnienia wszystkich warunków określonych w nastawach termostatu praca wentylatora potwierdzona jest świeceniem zielonej lampki kontrolnej zabudowanej w przycisku bistabilnym. 7. ZASADA DZIAŁANIA STEROWNIKA STANDARD AIR Zielony przycisk bistabilny służy do załączenia i wyłączenia urządzenia. Naciśnięcie spowoduje załączenie wentylatora, otwarcie klap czerpni (stopień otwarcia ustawiany potencjometrem) i załączenie lampki sygnalizacyjnej zielonej- potwierdzającej pracę komory. Ponowne naciśniecie przycisku spowoduje zwolnienie jego blokady wyłączenie lampki kontrolnej, wyłączenie wentylatora i zamknięcie przepustnicy powietrza świeżego. Dzięki zamontowanemu na wieku szafki potencjometrowi mamy możliwość podczas prawidłowej pracy dowolnie sterować siłownikiem klap. Siłownik powinien być tak zamontowany, aby przy wyłączonym urządzeniu otwarta była tylko czerpnia wewnętrzna, a więc należy zwrócić uwagę na ustawienie klap w momencie jego zakładania. Skrajne pozycje potencjometra oznaczają: min- oznacza że otwarta jest tylko klapa powietrza wewnętrznego natomiast dopływ powietrza zewnętrznego jest zamknięty. max otwarta jest klapa powietrza zewnętrznego, a klapa wewnętrzna jest zamknięta Należy pamiętać, że klapy działają naprzemiennie czyli jeżeli zamyka się jedna otwiera się druga. Ochrona przeciwzamrożeniowa działa dzięki zainstalowaniu na nagrzewnicy termostatowi, który w momencie wystąpienia zbyt niskiej temperatury sygnalizuje alarm oraz wyłącza urządzenie, tzn. zamyka czerpnię zewnętrzną i wyłącza silnik wentylatora. Alarm sygnalizowany jest świeceniem czerwonej lampki wewnątrz przycisku czerwonego w celu przywrócenia urządzenia do dalszej pracy należy skasować alarm przez naciśnięcie czerwonego przycisku (WARUNEK: 8

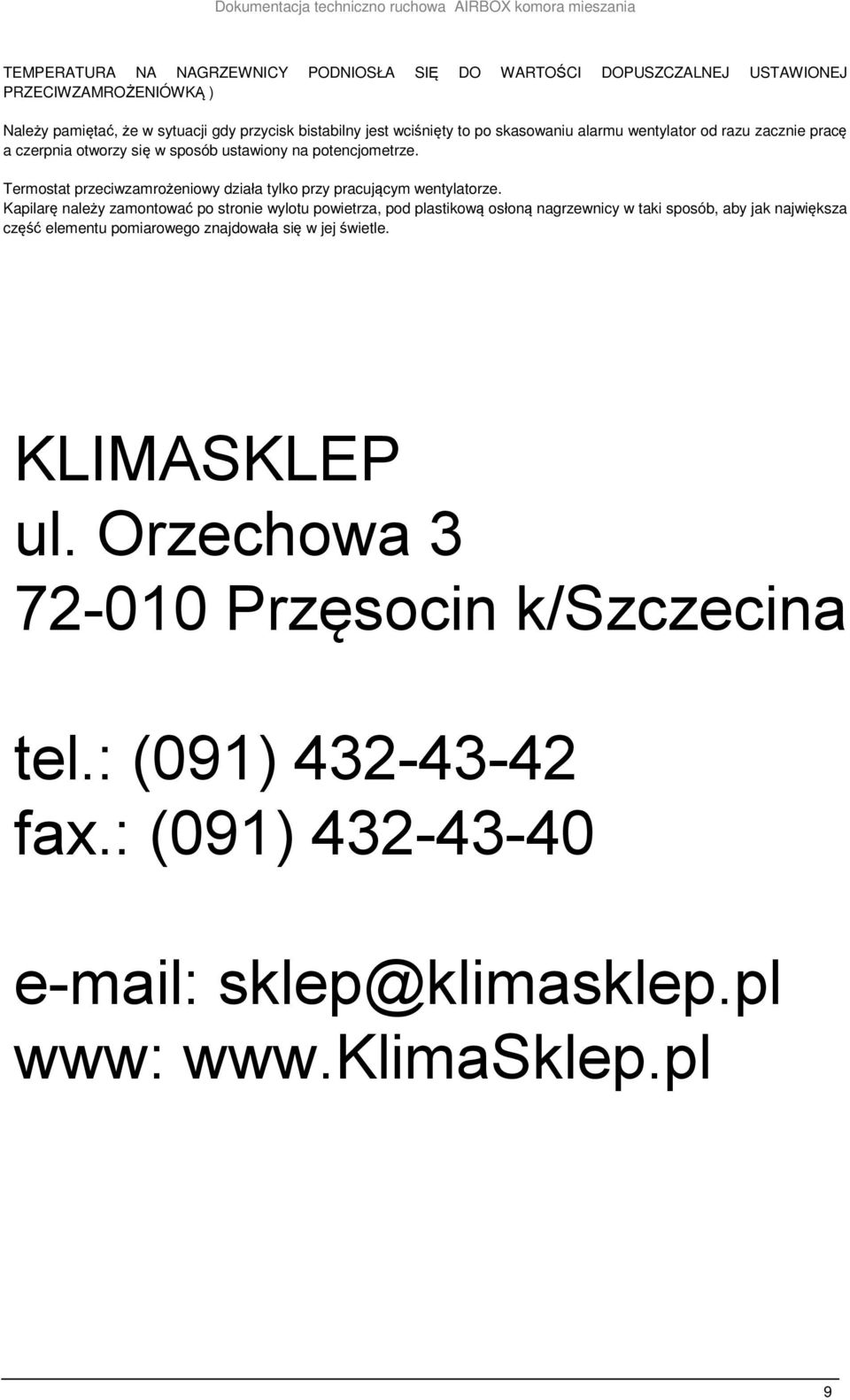

9 TEMPERATURA NA NAGRZEWNICY PODNIOSŁA SIĘ DO WARTOŚCI DOPUSZCZALNEJ USTAWIONEJ PRZECIWZAMROŻENIÓWKĄ ) Należy pamiętać, że w sytuacji gdy przycisk bistabilny jest wciśnięty to po skasowaniu alarmu wentylator od razu zacznie pracę a czerpnia otworzy się w sposób ustawiony na potencjometrze. Termostat przeciwzamrożeniowy działa tylko przy pracującym wentylatorze. Kapilarę należy zamontować po stronie wylotu powietrza, pod plastikową osłoną nagrzewnicy w taki sposób, aby jak największa część elementu pomiarowego znajdowała się w jej świetle. KLIMASKLEP ul. Orzechowa Przęsocin k/szczecina tel.: (091) fax.: (091) sklep@klimasklep.pl www: 9
