1 Dane aktualne na dzień: :25 Link do produktu: Kocioł TEKLA TYTAN 68/88kW Cena ,00 zł Opis produktu TYTAN 10 Żeliwny, uniwersalny kocioł zasypowy górnego spalania na paliwa stałe TYTAN jest kotłem komorowym górnego spalania. Żeliwny wymiennik cechuje się wysoką odpornością na korozję, a co za tym idzie długą żywotnością. W zależności od konfiguracji (ilości członów) uzyskujemy szereg kotłów o różnej mocy. Modułowa budowa wymiennika pozwala na ewentualną rozbudowę w dowolnym momencie jego eksploatacji. Podstawową zaletą kotła jest zaawansowane rozwiązanie przepływu spalin. Po zamknięciu drzwi załadunkowych wymiennika kotła jest wymuszony 3-ciągowy obieg spalin, który znacznie zwiększa jego efektywność, ograniczając straty ciepła do komina. TYTAN przystosowany jest do spalania większości paliw stałych. Posiada stały ruszt wodny odporny na przepalenie. Standardowo kocioł wyposażony jest w miarkownik ciągu, który steruje dopływem powietrza zapewniając optymalny proces spalania. Kocioł posiada możliwość zamontowania elektronicznego układu nadmuchowego. Rodzaj kotła: zasypowy Moc: 68/88 kw Paliwa: Węgiel / Drewno Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 Zalety kotła: 10 lat gwarancji na żeliwny wymiennik kotła szeroki zakres dostępnych mocy (15-70 kw) 3-ciągowego przepływu spalin zwiększający efektywność kotła chłodzony wodą ruszt odporny na przepalenie wysoka odporność na korozję i długi czas eksploatacji dodatkowe docieplenie drzwi kotła, zmniejszające straty ciepła do otoczenia duży otwór wsadowy i komora załadunkowa proste czyszczenie i konserwacja kotła możliwość podłączenia nadmuchu z prawej lub lewej strony kotła

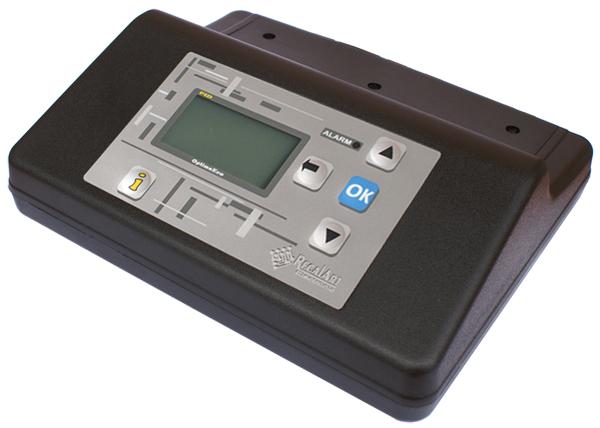

2 Regulator Na życzenie Klienta kocioł może zostać wyposażony w elektroniczny regulator wraz z dmuchawą opcja za dodatkową opłatą. Funkcje regulatora: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET - zalecana przed zerowym rozruchem kotła) zabezpieczenie termiczne kotła ZTK lub STB - wymagane przy montażu z elektronicznym regulatorem pracy kotła zabezpiecza system grzewczy przed przegrzaniem Budowa

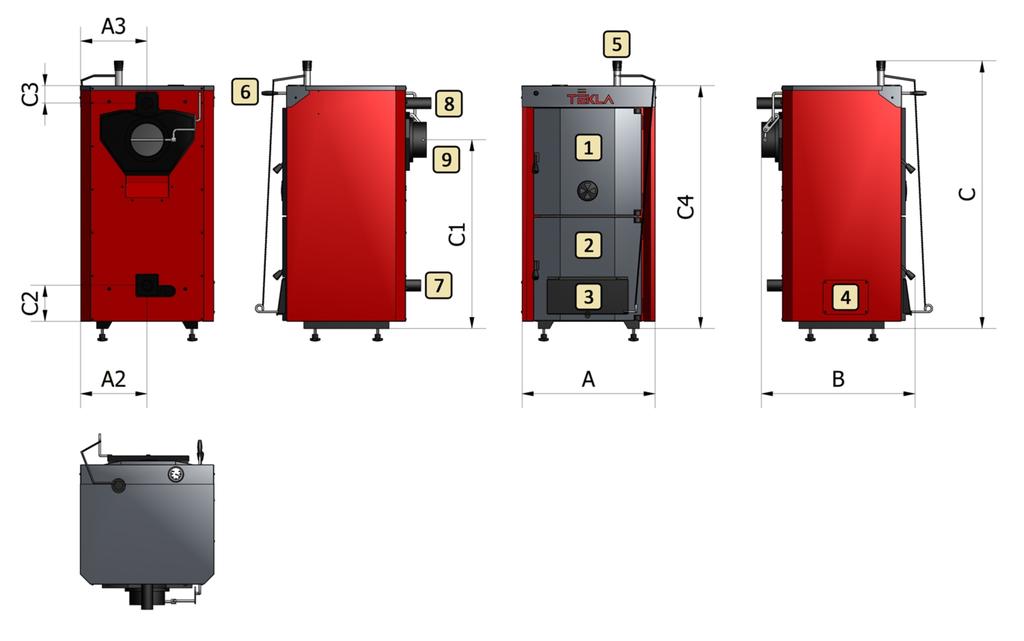

3 1 Drzwi załadunkowe 5 Miarkownik ciągu 2 Drzwi popielnikowe 6 Cięgno regulacji położenia szybra 3 Klapka miarkownika ciągu 7 Króciec powrotu c.o. 4 Miejsce montażu dmuchawy w przypadku kotła wyposażonego w sterownik 8 Króciec zasilania c.o. Przekrój kotła 9 Czopuch, szyber

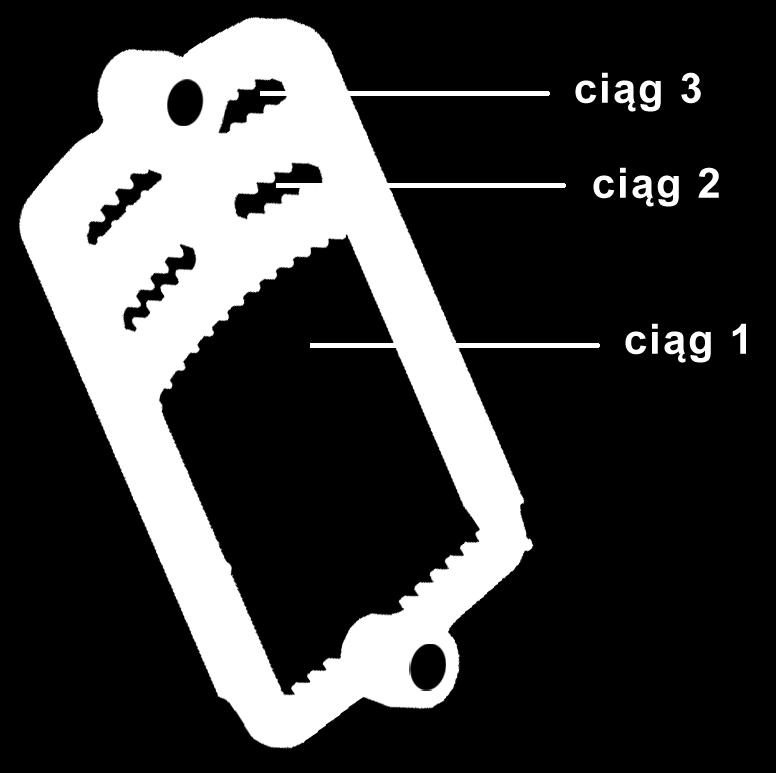

4 Wymiary komory załadowczej: Model szerokość (mm) wysokość (mm) głębokość (mm) TYTAN TYTAN posiada żeliwny wymiennik, który pozwala na ewentualną rozbudowę w dowolnym momencie jego eksploatacji. Podstawową zaletą kotła jest zaawansowane rozwiązanie przepływu spalin. Po zamknięciu drzwi załadunkowych wymiennika kotła jest wymuszony 3-ciągowy obieg spalin, który znacznie zwiększa jego efektywność, ograniczając straty ciepła do komina. Instalacja

5

6 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Termometr (opcjonalnie Sterownik) 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. c.o. T4 Czujnik temp. c.w.u. T5 Czujnik temp. zewnętrznej Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych

7 musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne
