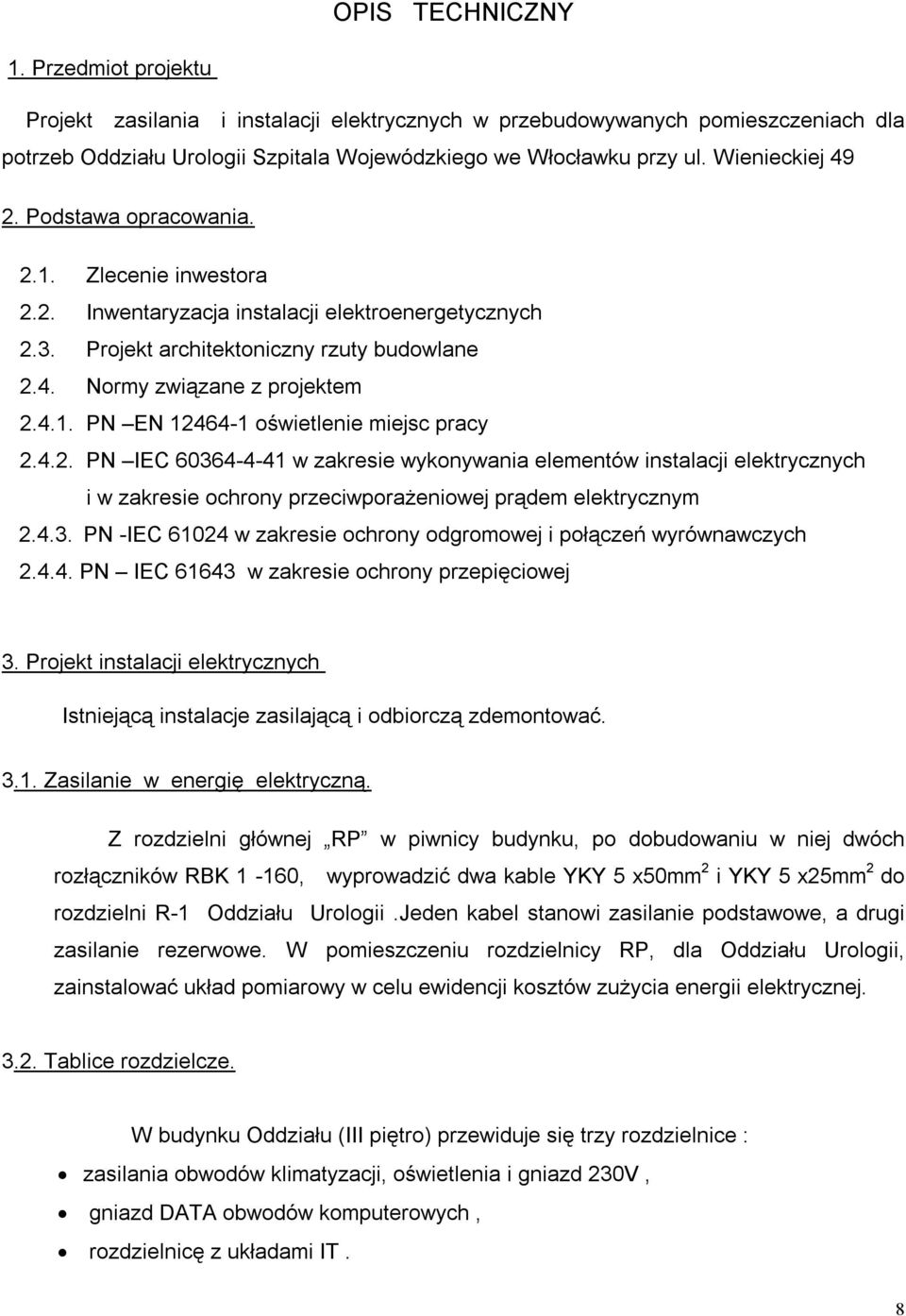

1 8 OPIS TECHNICZNY 1. Przedmiot projektu Projekt zasilania i instalacji elektrycznych w przebudowywanych pomieszczeniach dla potrzeb Oddziału Urologii Szpitala Wojewódzkiego we Włocławku przy ul. Wienieckiej Podstawa opracowania Zlecenie inwestora 2.2. Inwentaryzacja instalacji elektroenergetycznych 2.3. Projekt architektoniczny rzuty budowlane 2.4. Normy związane z projektem PN EN oświetlenie miejsc pracy PN IEC w zakresie wykonywania elementów instalacji elektrycznych i w zakresie ochrony przeciwporażeniowej prądem elektrycznym PN -IEC w zakresie ochrony odgromowej i połączeń wyrównawczych PN IEC w zakresie ochrony przepięciowej 3. Projekt instalacji elektrycznych Istniejącą instalacje zasilającą i odbiorczą zdemontować Zasilanie w energię elektryczną. Z rozdzielni głównej RP w piwnicy budynku, po dobudowaniu w niej dwóch rozłączników RBK 1-160, wyprowadzić dwa kable YKY 5 x50mm 2 i YKY 5 x25mm 2 do rozdzielni R-1 Oddziału Urologii.Jeden kabel stanowi zasilanie podstawowe, a drugi zasilanie rezerwowe. W pomieszczeniu rozdzielnicy RP, dla Oddziału Urologii, zainstalować układ pomiarowy w celu ewidencji kosztów zużycia energii elektrycznej Tablice rozdzielcze. W budynku Oddziału (III piętro) przewiduje się trzy rozdzielnice : zasilania obwodów klimatyzacji, oświetlenia i gniazd 230V, gniazd DATA obwodów komputerowych, rozdzielnicę z układami IT. 8

4.2. PN IEC 60364-4-41 w zakresie wykonywania elementów instalacji elektrycznych i w zakresie ochrony przeciwporażeniowej prądem elektrycznym 2.4.3. PN -IEC 61024 w zakresie ochrony odgromowej i połączeń wyrównawczych 2.

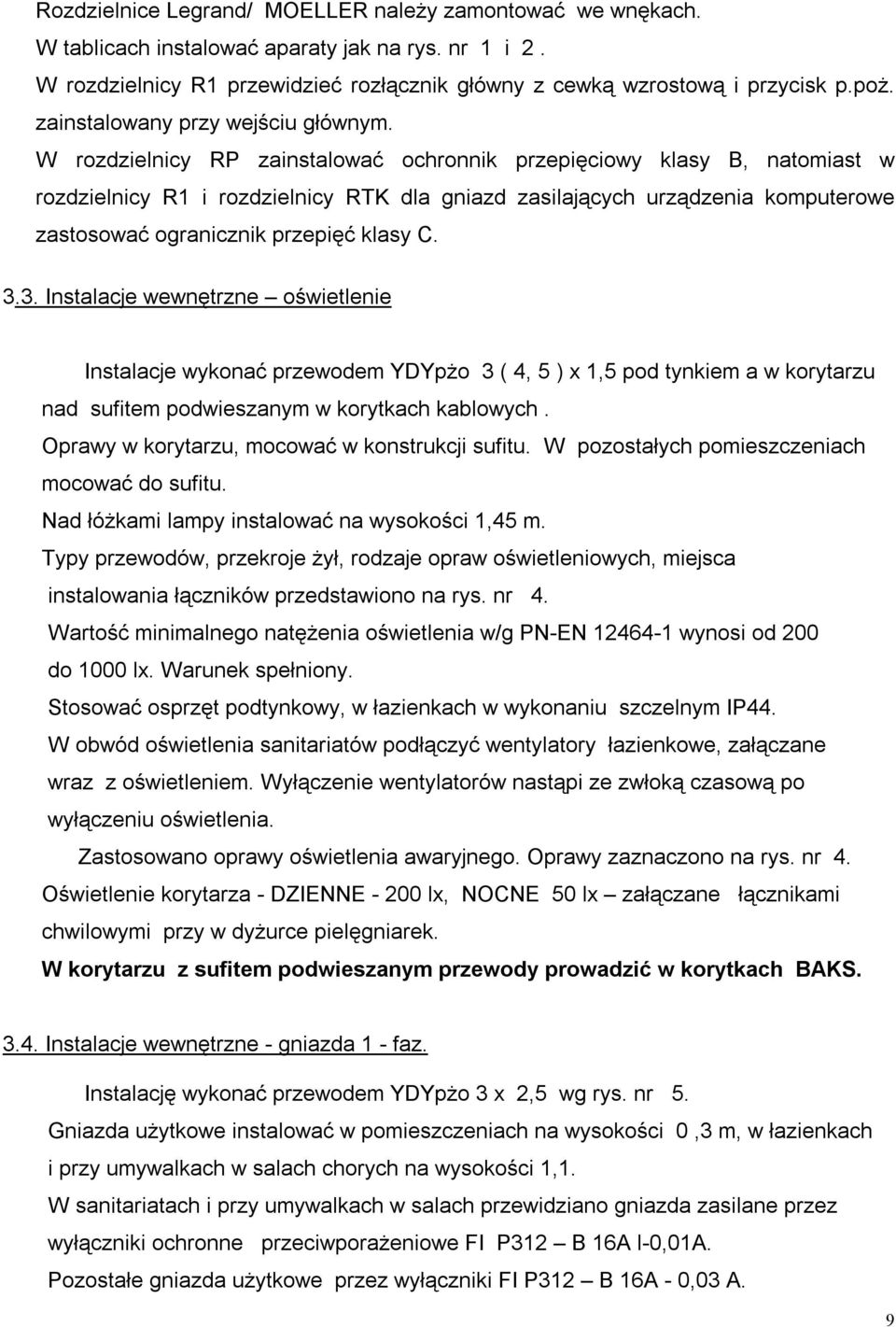

2 9 Rozdzielnice Legrand/ MOELLER należy zamontować we wnękach. W tablicach instalować aparaty jak na rys. nr 1 i 2. W rozdzielnicy R1 przewidzieć rozłącznik główny z cewką wzrostową i przycisk p.poż. zainstalowany przy wejściu głównym. W rozdzielnicy RP zainstalować ochronnik przepięciowy klasy B, natomiast w rozdzielnicy R1 i rozdzielnicy RTK dla gniazd zasilających urządzenia komputerowe zastosować ogranicznik przepięć klasy C Instalacje wewnętrzne oświetlenie Instalacje wykonać przewodem YDYpżo 3 ( 4, 5 ) x 1,5 pod tynkiem a w korytarzu nad sufitem podwieszanym w korytkach kablowych. Oprawy w korytarzu, mocować w konstrukcji sufitu. W pozostałych pomieszczeniach mocować do sufitu. Nad łóżkami lampy instalować na wysokości 1,45 m. Typy przewodów, przekroje żył, rodzaje opraw oświetleniowych, miejsca instalowania łączników przedstawiono na rys. nr 4. Wartość minimalnego natężenia oświetlenia w/g PN-EN wynosi od 200 do 1000 lx. Warunek spełniony. Stosować osprzęt podtynkowy, w łazienkach w wykonaniu szczelnym IP44. W obwód oświetlenia sanitariatów podłączyć wentylatory łazienkowe, załączane wraz z oświetleniem. Wyłączenie wentylatorów nastąpi ze zwłoką czasową po wyłączeniu oświetlenia. Zastosowano oprawy oświetlenia awaryjnego. Oprawy zaznaczono na rys. nr 4. Oświetlenie korytarza - DZIENNE lx, NOCNE 50 lx załączane łącznikami chwilowymi przy w dyżurce pielęgniarek. W korytarzu z sufitem podwieszanym przewody prowadzić w korytkach BAKS Instalacje wewnętrzne - gniazda 1 - faz. Instalację wykonać przewodem YDYpżo 3 x 2,5 wg rys. nr 5. Gniazda użytkowe instalować w pomieszczeniach na wysokości 0,3 m, w łazienkach i przy umywalkach w salach chorych na wysokości 1,1. W sanitariatach i przy umywalkach w salach przewidziano gniazda zasilane przez wyłączniki ochronne przeciwporażeniowe FI P312 B 16A l-0,01a. Pozostałe gniazda użytkowe przez wyłączniki FI P312 B 16A - 0,03 A. 9

W rozdzielnicy RP zainstalować ochronnik przepięciowy klasy B, natomiast w rozdzielnicy R1 i rozdzielnicy RTK dla gniazd zasilających urządzenia komputerowe zastosować ogranicznik przepięć klasy C. 3.

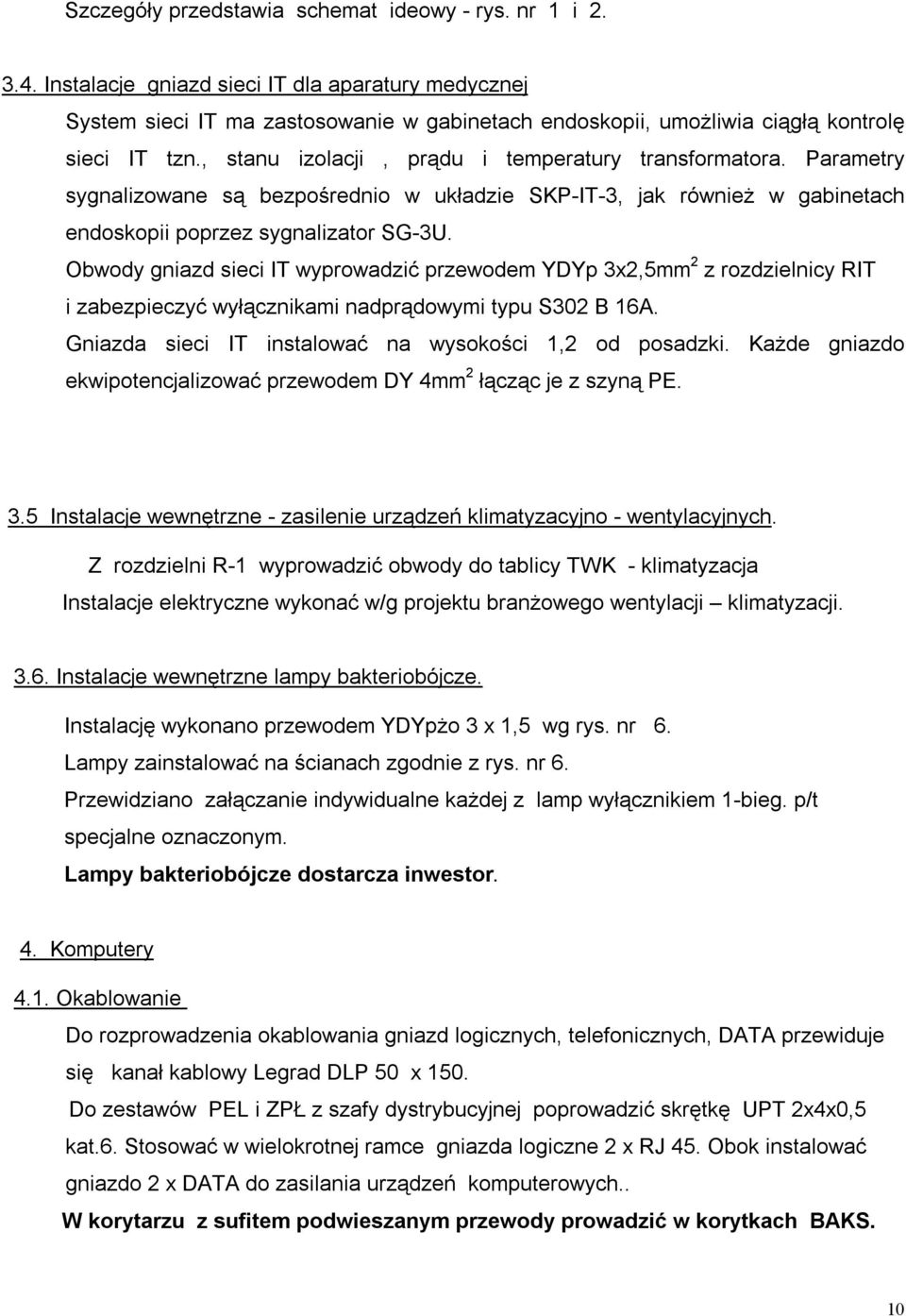

3 Szczegóły przedstawia schemat ideowy - rys. nr 1 i Instalacje gniazd sieci IT dla aparatury medycznej System sieci IT ma zastosowanie w gabinetach endoskopii, umożliwia ciągłą kontrolę sieci IT tzn., stanu izolacji, prądu i temperatury transformatora. Parametry sygnalizowane są bezpośrednio w układzie SKP-IT-3, jak również w gabinetach endoskopii poprzez sygnalizator SG-3U. Obwody gniazd sieci IT wyprowadzić przewodem YDYp 3x2,5mm 2 z rozdzielnicy RIT i zabezpieczyć wyłącznikami nadprądowymi typu S302 B 16A. Gniazda sieci IT instalować na wysokości 1,2 od posadzki. Każde gniazdo ekwipotencjalizować przewodem DY 4mm 2 łącząc je z szyną PE. 3.5 Instalacje wewnętrzne - zasilenie urządzeń klimatyzacyjno - wentylacyjnych. Z rozdzielni R-1 wyprowadzić obwody do tablicy TWK - klimatyzacja Instalacje elektryczne wykonać w/g projektu branżowego wentylacji klimatyzacji Instalacje wewnętrzne lampy bakteriobójcze. Instalację wykonano przewodem YDYpżo 3 x 1,5 wg rys. nr 6. Lampy zainstalować na ścianach zgodnie z rys. nr 6. Przewidziano załączanie indywidualne każdej z lamp wyłącznikiem 1-bieg. p/t specjalne oznaczonym. Lampy bakteriobójcze dostarcza inwestor. 4. Komputery 4.1. Okablowanie Do rozprowadzenia okablowania gniazd logicznych, telefonicznych, DATA przewiduje się kanał kablowy Legrad DLP 50 x 150. Do zestawów PEL i ZPŁ z szafy dystrybucyjnej poprowadzić skrętkę UPT 2x4x0,5 kat.6. Stosować w wielokrotnej ramce gniazda logiczne 2 x RJ 45. Obok instalować gniazdo 2 x DATA do zasilania urządzeń komputerowych.. W korytarzu z sufitem podwieszanym przewody prowadzić w korytkach BAKS. 10

Parametry sygnalizowane są bezpośrednio w układzie SKP-IT-3, jak również w gabinetach endoskopii poprzez sygnalizator SG-3U.

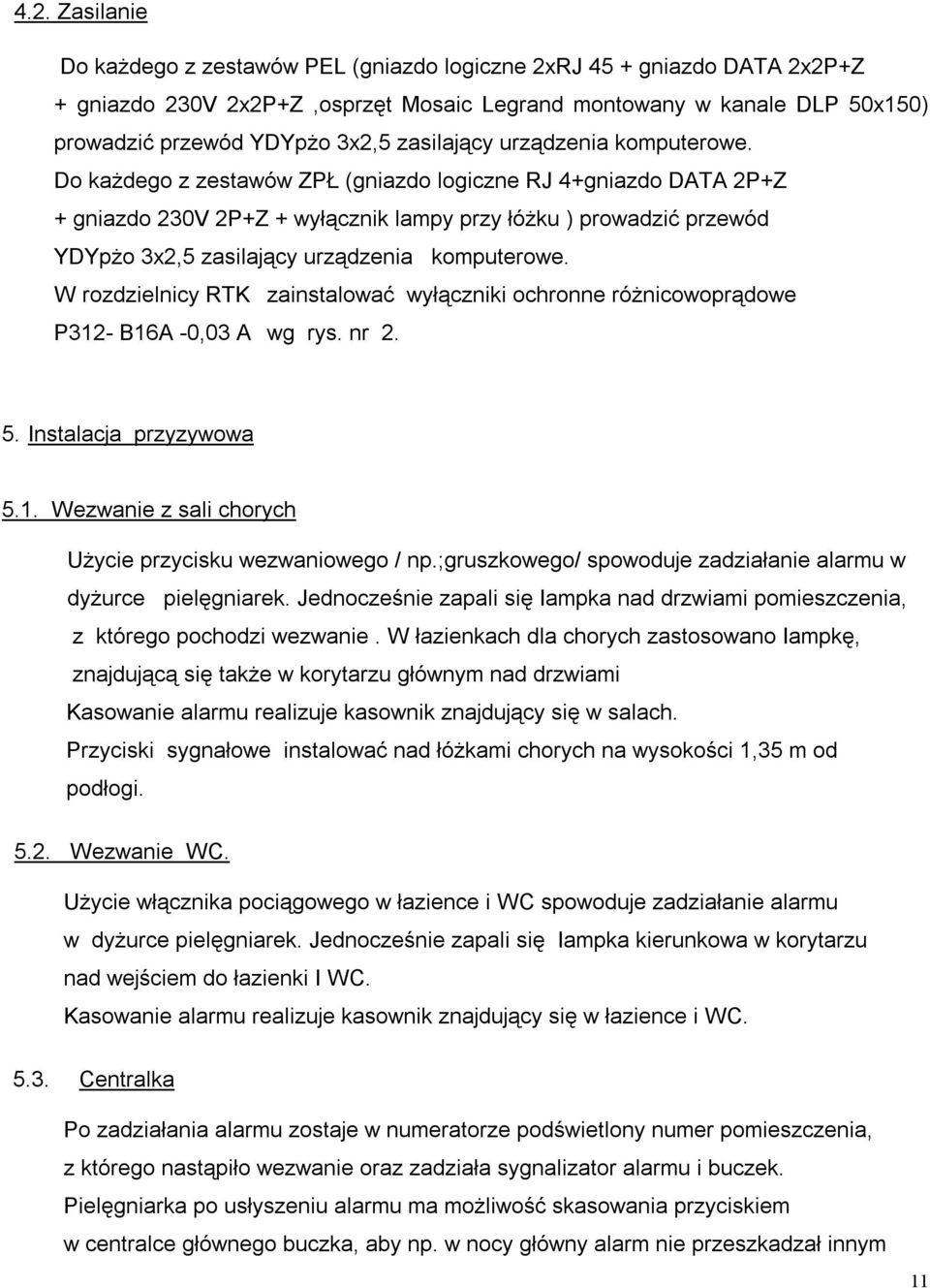

4 Zasilanie Do każdego z zestawów PEL (gniazdo logiczne 2xRJ 45 + gniazdo DATA 2x2P+Z + gniazdo 230V 2x2P+Z,osprzęt Mosaic Legrand montowany w kanale DLP 50x150) prowadzić przewód YDYpżo 3x2,5 zasilający urządzenia komputerowe. Do każdego z zestawów ZPŁ (gniazdo logiczne RJ 4+gniazdo DATA 2P+Z + gniazdo 230V 2P+Z + wyłącznik lampy przy łóżku ) prowadzić przewód YDYpżo 3x2,5 zasilający urządzenia komputerowe. W rozdzielnicy RTK zainstalować wyłączniki ochronne różnicowoprądowe P312- B16A -0,03 A wg rys. nr Instalacja przyzywowa 5.1. Wezwanie z sali chorych Użycie przycisku wezwaniowego / np.;gruszkowego/ spowoduje zadziałanie alarmu w dyżurce pielęgniarek. Jednocześnie zapali się Iampka nad drzwiami pomieszczenia, z którego pochodzi wezwanie. W łazienkach dla chorych zastosowano Iampkę, znajdującą się także w korytarzu głównym nad drzwiami Kasowanie alarmu realizuje kasownik znajdujący się w salach. Przyciski sygnałowe instalować nad łóżkami chorych na wysokości 1,35 m od podłogi Wezwanie WC. Użycie włącznika pociągowego w łazience i WC spowoduje zadziałanie alarmu w dyżurce pielęgniarek. Jednocześnie zapali się Iampka kierunkowa w korytarzu nad wejściem do łazienki I WC. Kasowanie alarmu realizuje kasownik znajdujący się w łazience i WC Centralka Po zadziałania alarmu zostaje w numeratorze podświetlony numer pomieszczenia, z którego nastąpiło wezwanie oraz zadziała sygnalizator alarmu i buczek. Pielęgniarka po usłyszeniu alarmu ma możliwość skasowania przyciskiem w centralce głównego buczka, aby np. w nocy główny alarm nie przeszkadzał innym 11

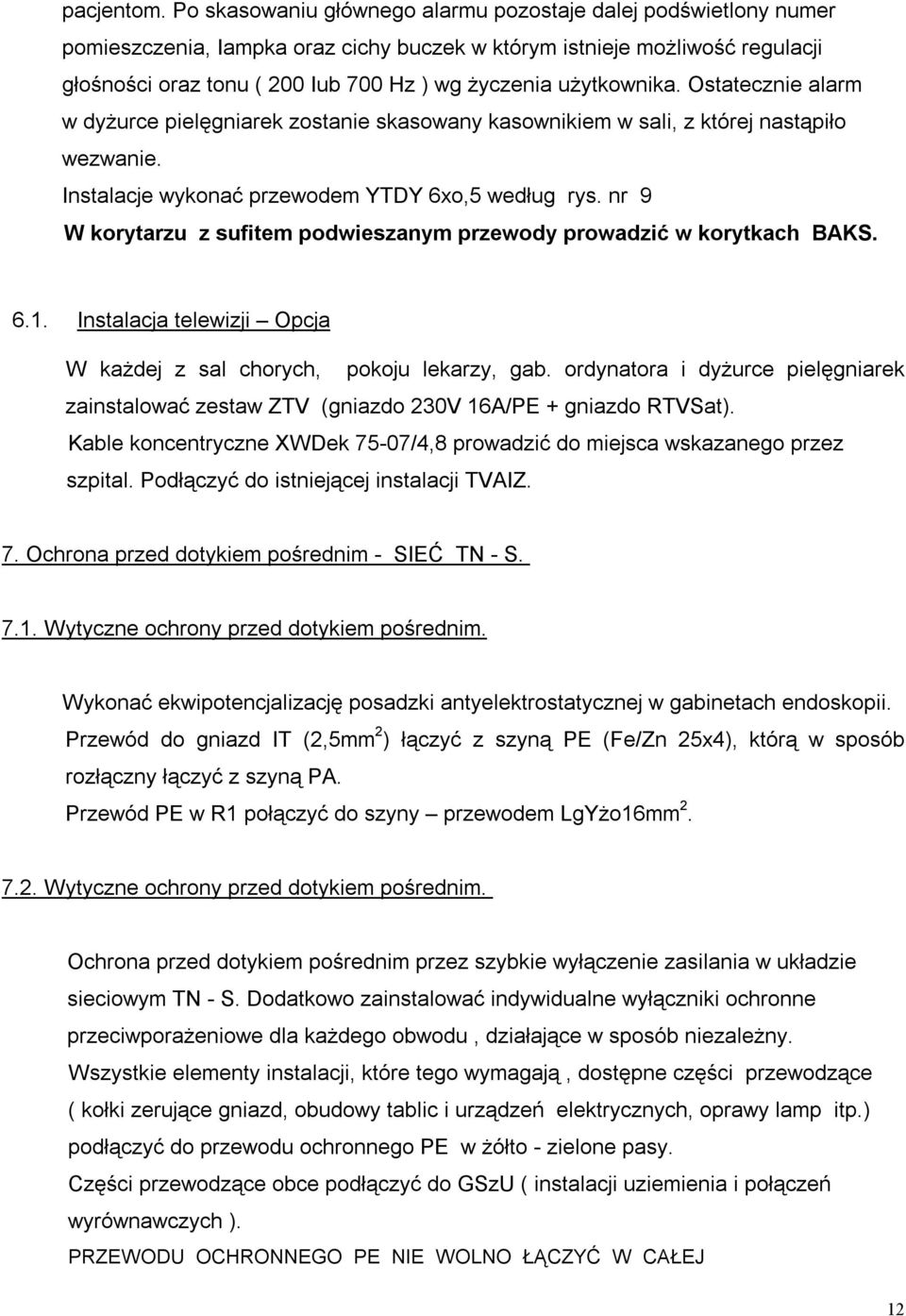

5 12 pacjentom. Po skasowaniu głównego alarmu pozostaje dalej podświetlony numer pomieszczenia, Iampka oraz cichy buczek w którym istnieje możliwość regulacji głośności oraz tonu ( 200 Iub 700 Hz ) wg życzenia użytkownika. Ostatecznie alarm w dyżurce pielęgniarek zostanie skasowany kasownikiem w sali, z której nastąpiło wezwanie. Instalacje wykonać przewodem YTDY 6xo,5 według rys. nr 9 W korytarzu z sufitem podwieszanym przewody prowadzić w korytkach BAKS Instalacja telewizji Opcja W każdej z sal chorych, pokoju lekarzy, gab. ordynatora i dyżurce pielęgniarek zainstalować zestaw ZTV (gniazdo 230V 16A/PE + gniazdo RTVSat). Kable koncentryczne XWDek 75-07/4,8 prowadzić do miejsca wskazanego przez szpital. Podłączyć do istniejącej instalacji TVAIZ. 7. Ochrona przed dotykiem pośrednim - SIEĆ TN - S Wytyczne ochrony przed dotykiem pośrednim. Wykonać ekwipotencjalizację posadzki antyelektrostatycznej w gabinetach endoskopii. Przewód do gniazd IT (2,5mm 2 ) łączyć z szyną PE (Fe/Zn 25x4), którą w sposób rozłączny łączyć z szyną PA. Przewód PE w R1 połączyć do szyny przewodem LgYżo16mm Wytyczne ochrony przed dotykiem pośrednim. Ochrona przed dotykiem pośrednim przez szybkie wyłączenie zasilania w układzie sieciowym TN - S. Dodatkowo zainstalować indywidualne wyłączniki ochronne przeciwporażeniowe dla każdego obwodu, działające w sposób niezależny. Wszystkie elementy instalacji, które tego wymagają, dostępne części przewodzące ( kołki zerujące gniazd, obudowy tablic i urządzeń elektrycznych, oprawy lamp itp.) podłączyć do przewodu ochronnego PE w żółto - zielone pasy. Części przewodzące obce podłączyć do GSzU ( instalacji uziemienia i połączeń wyrównawczych ). PRZEWODU OCHRONNEGO PE NIE WOLNO ŁĄCZYĆ W CAŁEJ 12

użytkownika. Ostatecznie alarm w dyżurce pielęgniarek zostanie skasowany kasownikiem w sali, z której nastąpiło wezwanie. Instalacje wykonać przewodem YTDY 6xo,5 według rys.

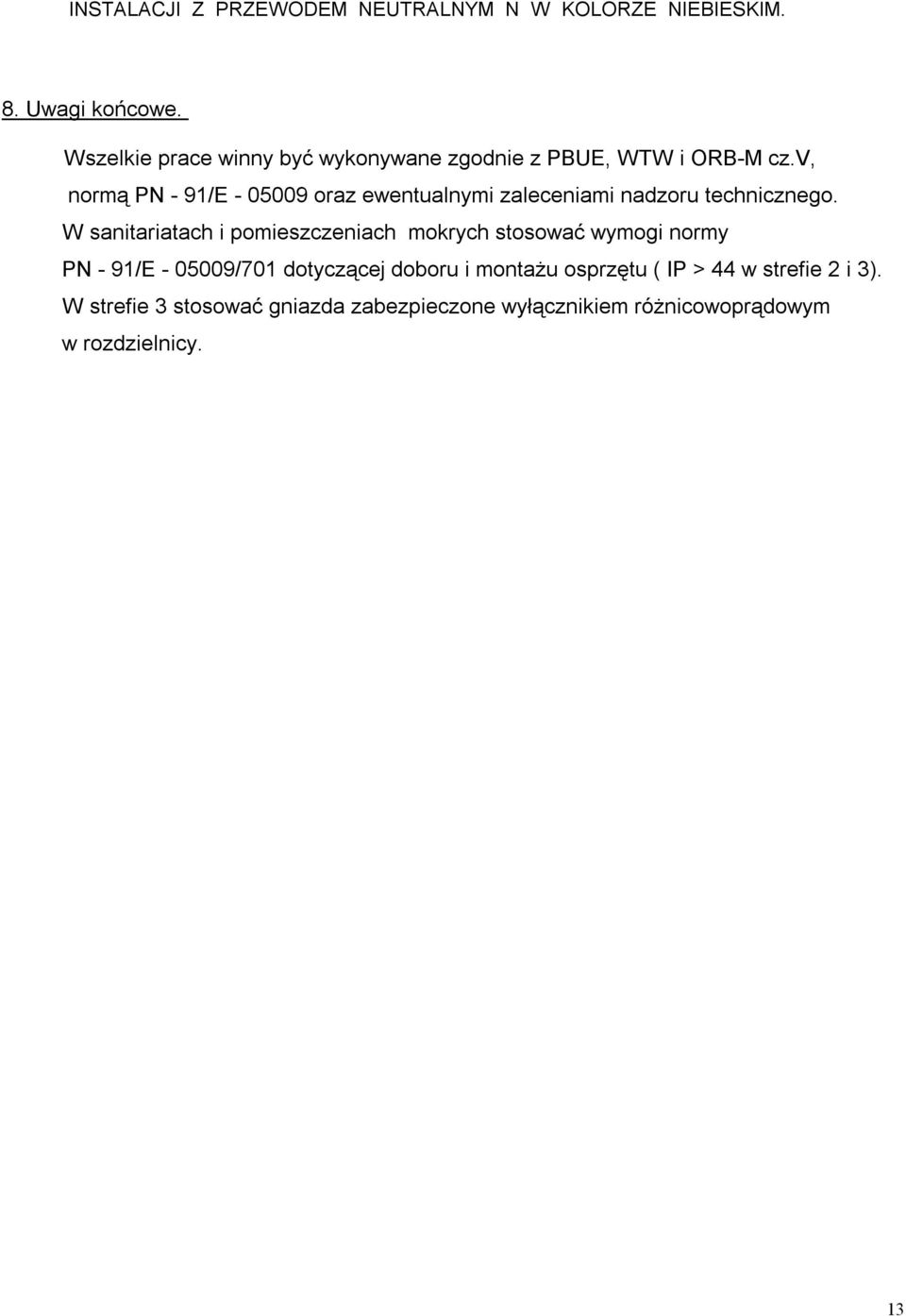

6 INSTALACJI Z PRZEWODEM NEUTRALNYM N W KOLORZE NIEBIESKIM Uwagi końcowe. Wszelkie prace winny być wykonywane zgodnie z PBUE, WTW i ORB-M cz.v, normą PN - 91/E oraz ewentualnymi zaleceniami nadzoru technicznego. W sanitariatach i pomieszczeniach mokrych stosować wymogi normy PN - 91/E /701 dotyczącej doboru i montażu osprzętu ( IP > 44 w strefie 2 i 3). W strefie 3 stosować gniazda zabezpieczone wyłącznikiem różnicowoprądowym w rozdzielnicy. 13

v, normą PN - 91/E - 05009 oraz ewentualnymi zaleceniami nadzoru technicznego.

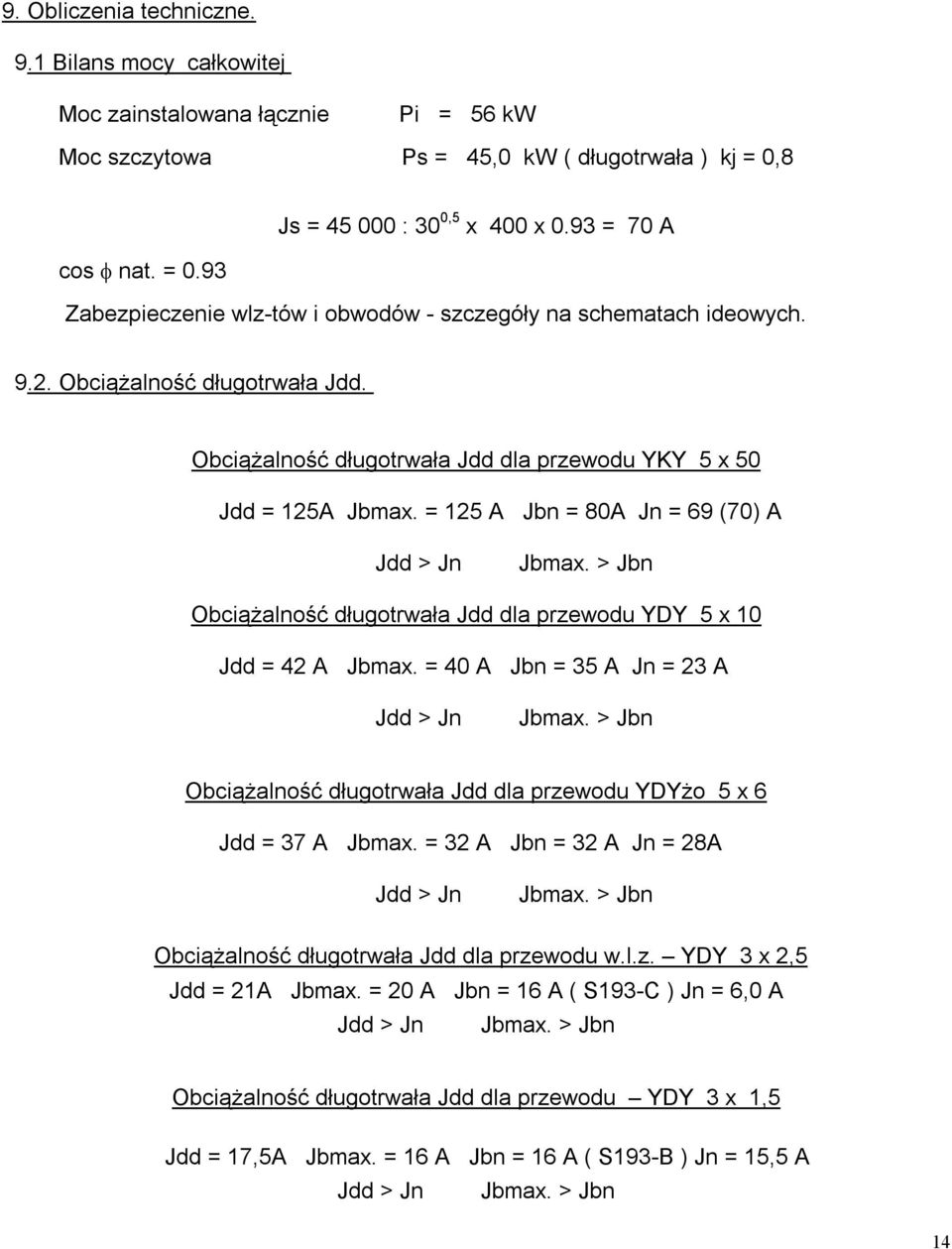

7 14 9. Obliczenia techniczne. 9.1 Bilans mocy całkowitej Moc zainstalowana łącznie Pi = 56 kw Moc szczytowa Ps = 45,0 kw ( długotrwała ) kj = 0,8 cos nat. = 0.93 Js = : 30 0,5 x 400 x 0.93 = 70 A Zabezpieczenie wlz-tów i obwodów - szczegóły na schematach ideowych Obciążalność długotrwała Jdd. Obciążalność długotrwała Jdd dla przewodu YKY 5 x 50 Jdd = 125A Jbmax. = 125 A Jbn = 80A Jn = 69 (70) A Jdd > Jn Jbmax. > Jbn Obciążalność długotrwała Jdd dla przewodu YDY 5 x 10 Jdd = 42 A Jbmax. = 40 A Jbn = 35 A Jn = 23 A Jdd > Jn Jbmax. > Jbn Obciążalność długotrwała Jdd dla przewodu YDYżo 5 x 6 Jdd = 37 A Jbmax. = 32 A Jbn = 32 A Jn = 28A Jdd > Jn Jbmax. > Jbn Obciążalność długotrwała Jdd dla przewodu w.l.z. YDY 3 x 2,5 Jdd = 21A Jbmax. = 20 A Jbn = 16 A ( S193-C ) Jn = 6,0 A Jdd > Jn Jbmax. > Jbn Obciążalność długotrwała Jdd dla przewodu YDY 3 x 1,5 Jdd = 17,5A Jbmax. = 16 A Jbn = 16 A ( S193-B ) Jn = 15,5 A Jdd > Jn Jbmax. > Jbn 14

= 125 A Jbn = 80A Jn = 69 (70) A Jdd > Jn Jbmax. > Jbn Obciążalność długotrwała Jdd dla przewodu YDY 5 x 10 Jdd = 42 A Jbmax. = 40 A Jbn = 35 A Jn = 23 A Jdd > Jn Jbmax.

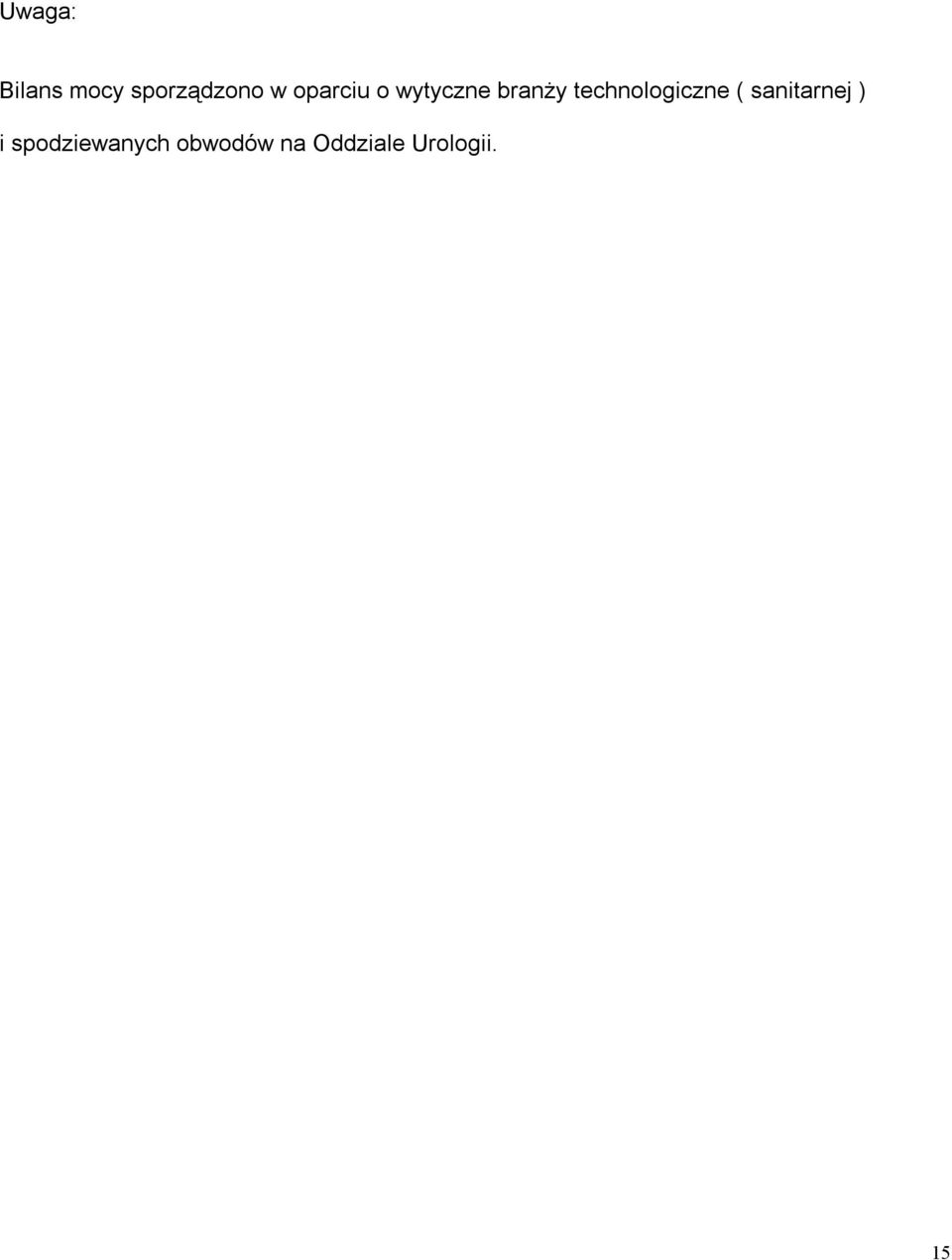

8 15 Uwaga: Bilans mocy sporządzono w oparciu o wytyczne branży technologiczne ( sanitarnej ) i spodziewanych obwodów na Oddziale Urologii. 15
