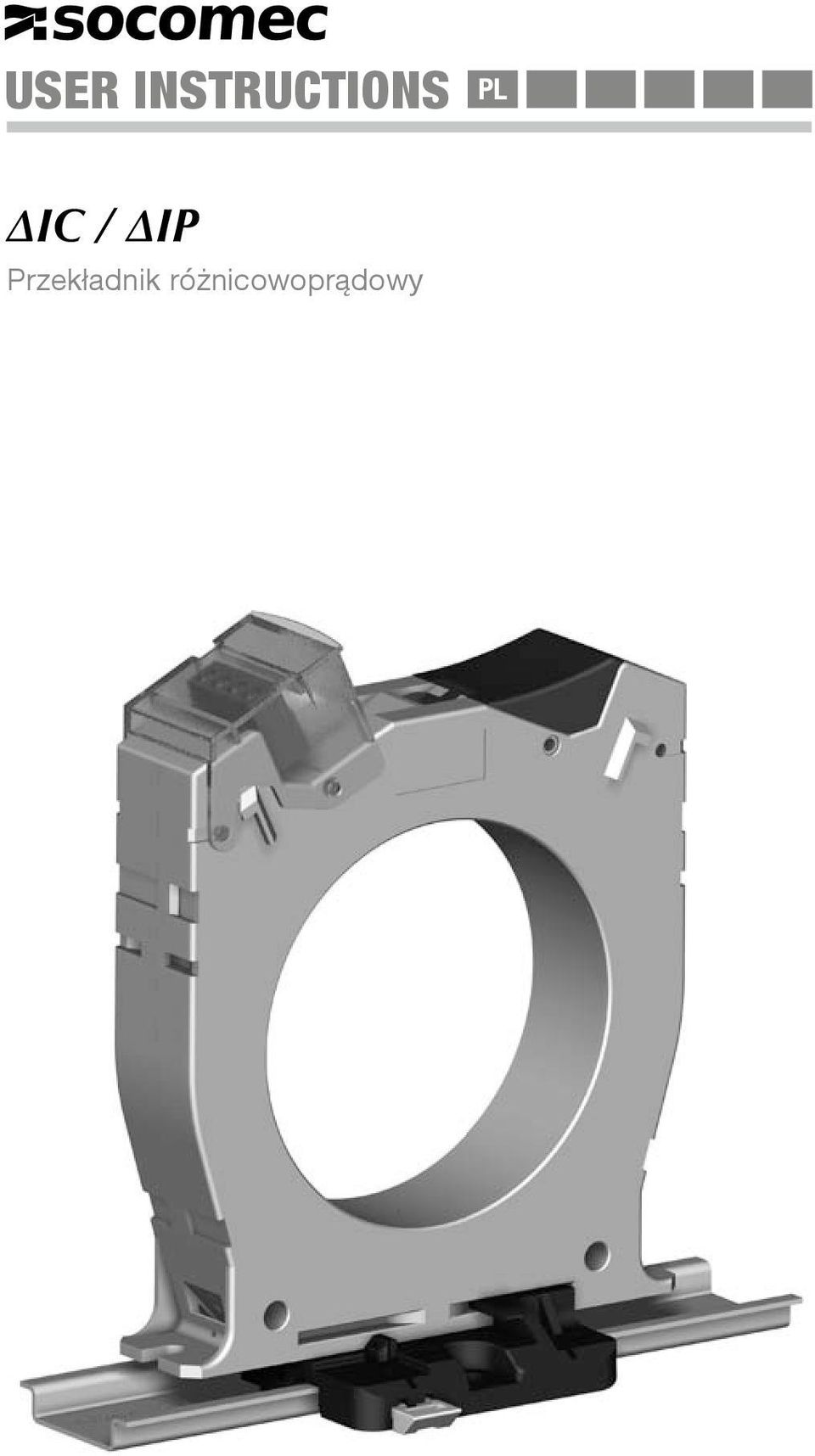

1 user instructions IC / IP Przekładnik różnicowoprądowy

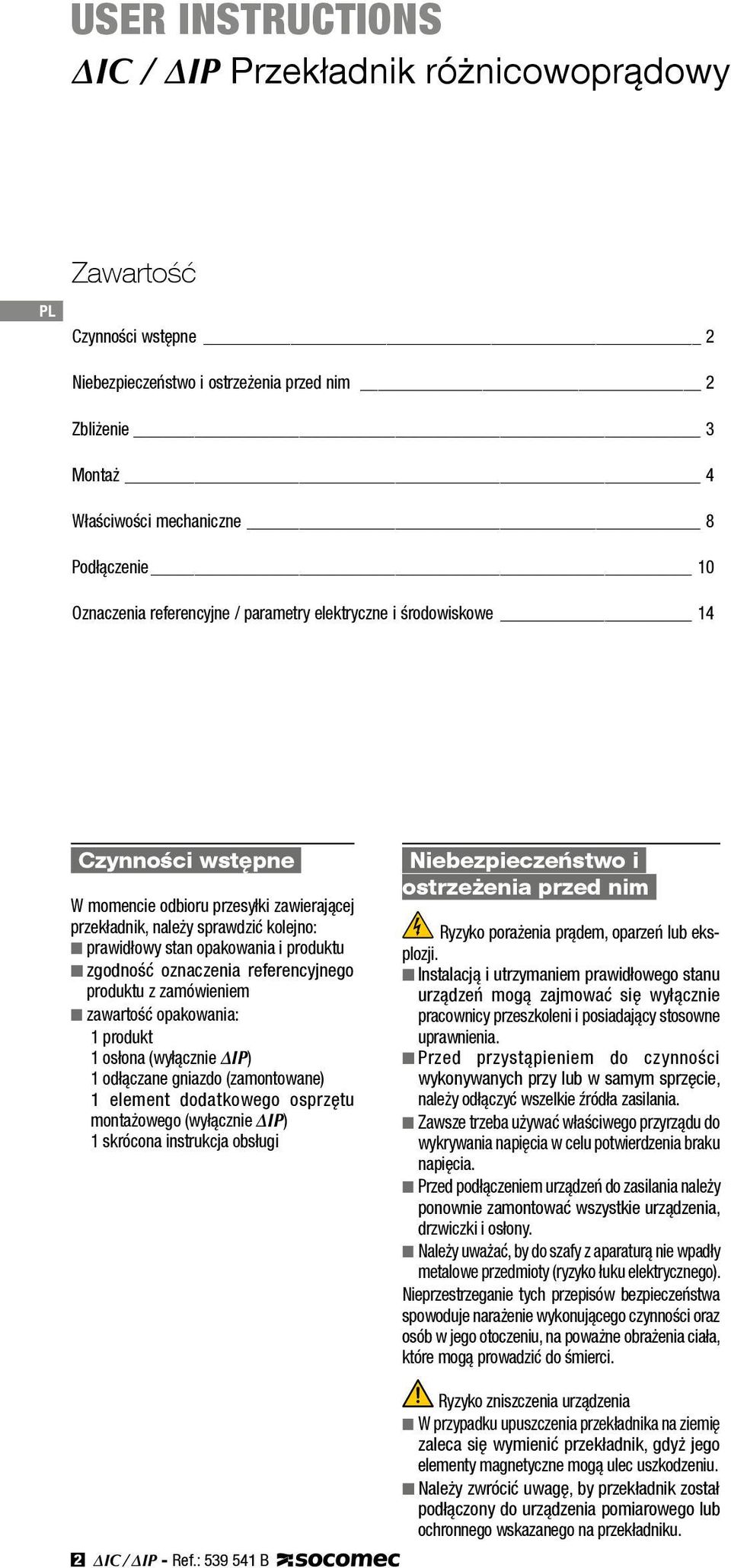

2 user instructions IC / IP Przekładnik różnicowoprądowy Zawartość Czynności wstępne 2 Niebezpieczeństwo i ostrzeżenia przed nim 2 Zbliżenie 3 Montaż 4 Właściwości mechaniczne 8 Podłączenie 10 Oznaczenia referencyjne / parametry elektryczne i środowiskowe 14 Czynności wstępne W momencie odbioru przesyłki zawierającej przekładnik, należy sprawdzić kolejno: n prawidłowy stan opakowania i produktu n zgodność oznaczenia referencyjnego produktu z zamówieniem n zawartość opakowania: 1 produkt 1 osłona (wyłącznie IP) 1 odłączane gniazdo (zamontowane) 1 element dodatkowego osprzętu montażowego (wyłącznie IP) 1 skrócona instrukcja obsługi 2 IC / Ip - Ref.: B Niebezpieczeństwo i ostrzeżenia przed nim Ryzyko porażenia prądem, oparzeń lub eksplozji. n Instalacją i utrzymaniem prawidłowego stanu urządzeń mogą zajmować się wyłącznie pracownicy przeszkoleni i posiadający stosowne uprawnienia. n Przed przystąpieniem do czynności wykonywanych przy lub w samym sprzęcie, należy odłączyć wszelkie źródła zasilania. n Zawsze trzeba używać właściwego przyrządu do wykrywania napięcia w celu potwierdzenia braku napięcia. n Przed podłączeniem urządzeń do zasilania należy ponownie zamontować wszystkie urządzenia, drzwiczki i osłony. n Należy uważać, by do szafy z aparaturą nie wpadły metalowe przedmioty (ryzyko łuku elektrycznego). Nieprzestrzeganie tych przepisów bezpieczeństwa spowoduje narażenie wykonującego czynności oraz osób w jego otoczeniu, na poważne obrażenia ciała, które mogą prowadzić do śmierci. Ryzyko zniszczenia urządzenia n W przypadku upuszczenia przekładnika na ziemię zaleca się wymienić przekładnik, gdyż jego elementy magnetyczne mogą ulec uszkodzeniu. n Należy zwrócić uwagę, by przekładnik został podłączony do urządzenia pomiarowego lub ochronnego wskazanego na przekładniku.

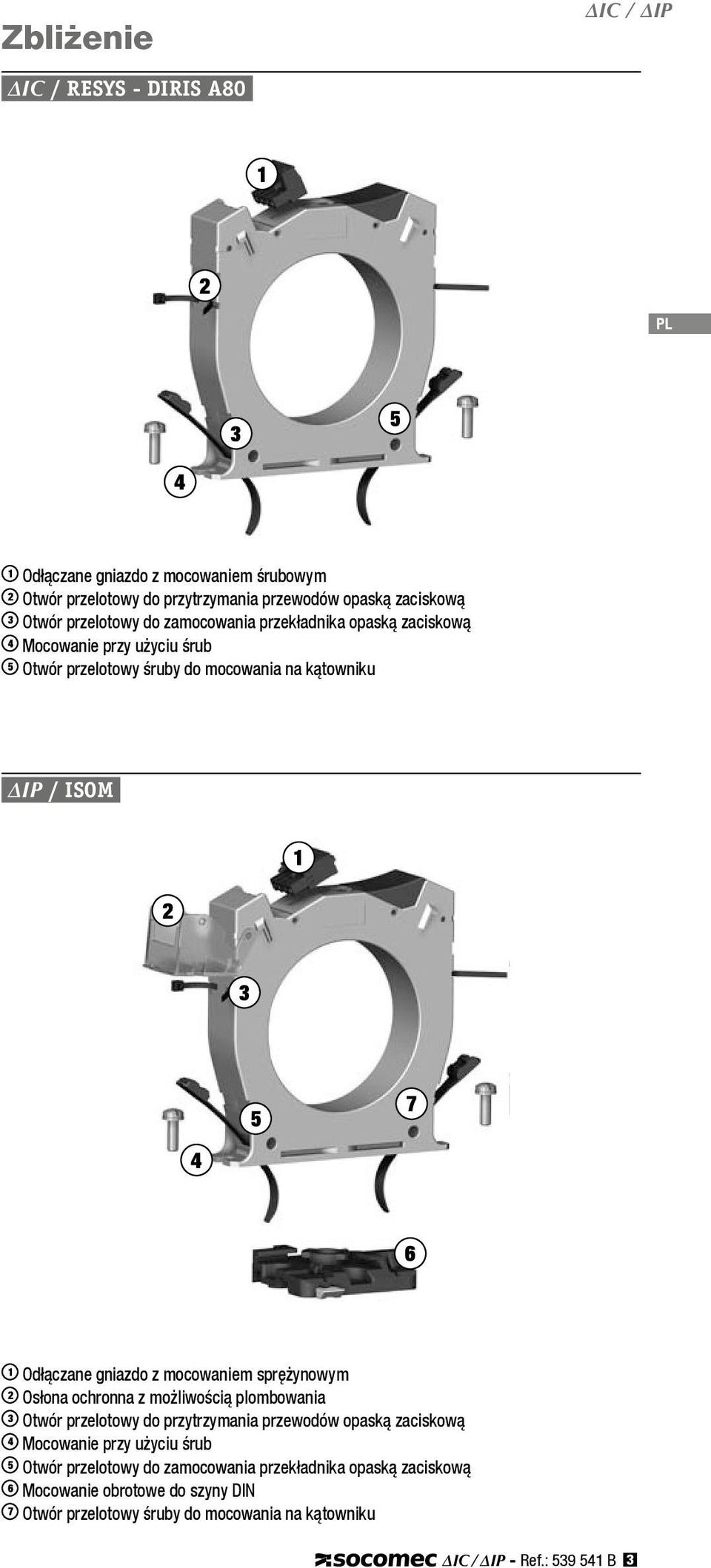

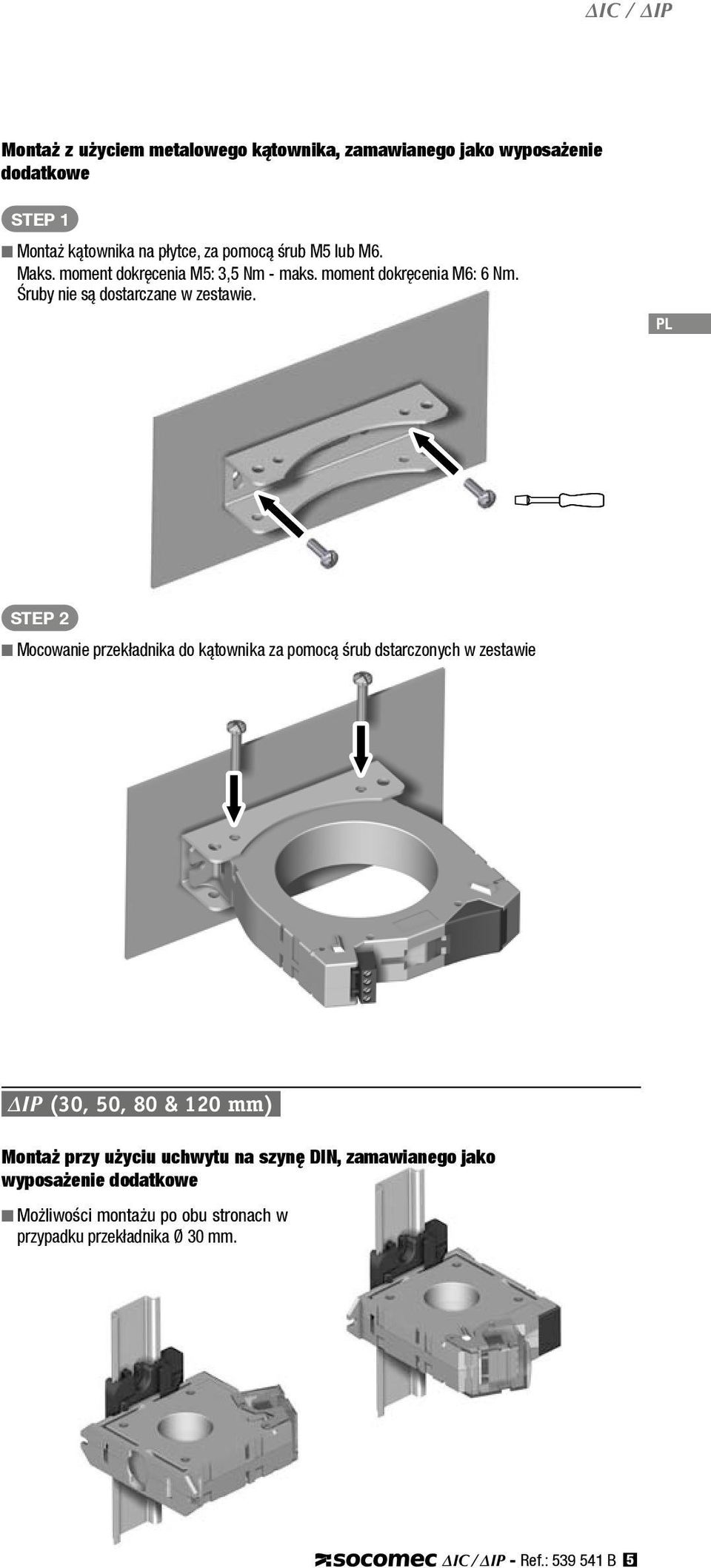

3 Zbliżenie IC / IP IC / RESYS - DIRIS A Odłączane gniazdo z mocowaniem śrubowym 2 Otwór przelotowy do przytrzymania przewodów opaską zaciskową 3 Otwór przelotowy do zamocowania przekładnika opaską zaciskową 4 Mocowanie przy użyciu śrub Otwór przelotowy śruby do mocowania na kątowniku IP / ISOM Odłączane gniazdo z mocowaniem sprężynowym 2 Osłona ochronna z możliwością plombowania 3 Otwór przelotowy do przytrzymania przewodów opaską zaciskową 4 Mocowanie przy użyciu śrub Otwór przelotowy do zamocowania przekładnika opaską zaciskową 6 Mocowanie obrotowe do szyny DIN 7 Otwór przelotowy śruby do mocowania na kątowniku IC / Ip - Ref.: B 3

4 Montaż IC / IP Montaż bezpośredni za pomocą śrub n Montaż przekładnika przy użyciu 2 śrub M4 /maks. 1, Nm (Ø 1, 30 i 0 mm), 2xM / maks. 3, Nm (Ø 80 mm), 2xM6 / maks. 6 Nm (Ø 120 mm) lub 4xM6 / maks. 6 Nm (Ø 200 i 300 mm) + podkładek okrągłych DIN433. Użycie śrub samoformujących z łbem walcowym wypukłym, z gwintem metrycznym, z nacięciem krzyżowym Z (pozidriv). Śruby nie są dostarczane w zestawie. 0.2mm 2-2.mm 2.2lb-in / 0.6Nm Flat 3. Montaż przy użyciu opasek zaciskowych (dla przekładnika o średnicy Ø 1 do 120 mm) n Montaż przekładnika za pomocą opaski zaciskowej o szerokości min. 9 mm - maks. 12 mm, minimalny promień gięcia poniżej 2 mm. Opaski zaciskowe nie są dostarczane w zestawie. Montaż przekładnika Ø 300 mm Należy przewidzieć dodatkowe wzmocnienie do podtrzymania przekładnika. 4 IC / IP - Ref.: B

5 IC / IP Montaż z użyciem metalowego kątownika, zamawianego jako wyposażenie dodatkowe STEP 1 n Montaż kątownika na płytce, za pomocą śrub M lub M6. Maks. moment dokręcenia M: 3, Nm - maks. moment dokręcenia M6: 6 Nm. Śruby nie są dostarczane w zestawie. 0.2mm 2-2.mm 2.2lb-in / 0.6Nm Flat 3. STEP 2 n Mocowanie przekładnika do kątownika za pomocą śrub dstarczonych w zestawie IP (30, 0, 80 & 120 mm) Montaż przy użyciu uchwytu na szynę DIN, zamawianego jako wyposażenie dodatkowe n Możliwości montażu po obu stronach w przypadku przekładnika Ø 30 mm. IC / Ip - Ref.: B

6 Montaż przy użyciu uchwytu na płytkę lub szynę DIN, zamawianego jako wyposażenie do STEP 1 n Na płytce n Na szynie DIN 0.2mm 2-2.mm 2.2lb-in / 0.6Nm Flat 3. Mocowanie za pomocą 3 śrub M, maks. moment dokręcenia 3, Nm Śruby nie są dostarczane w zestawie STEP 2 n Przysunąć przekładnik nachylony pod kątem 4, a następnie wcisnąć. STEP 3 n Obrócić przekładnik o 4 w żądanym kierunku. 6 IC / Ip - Ref.: B

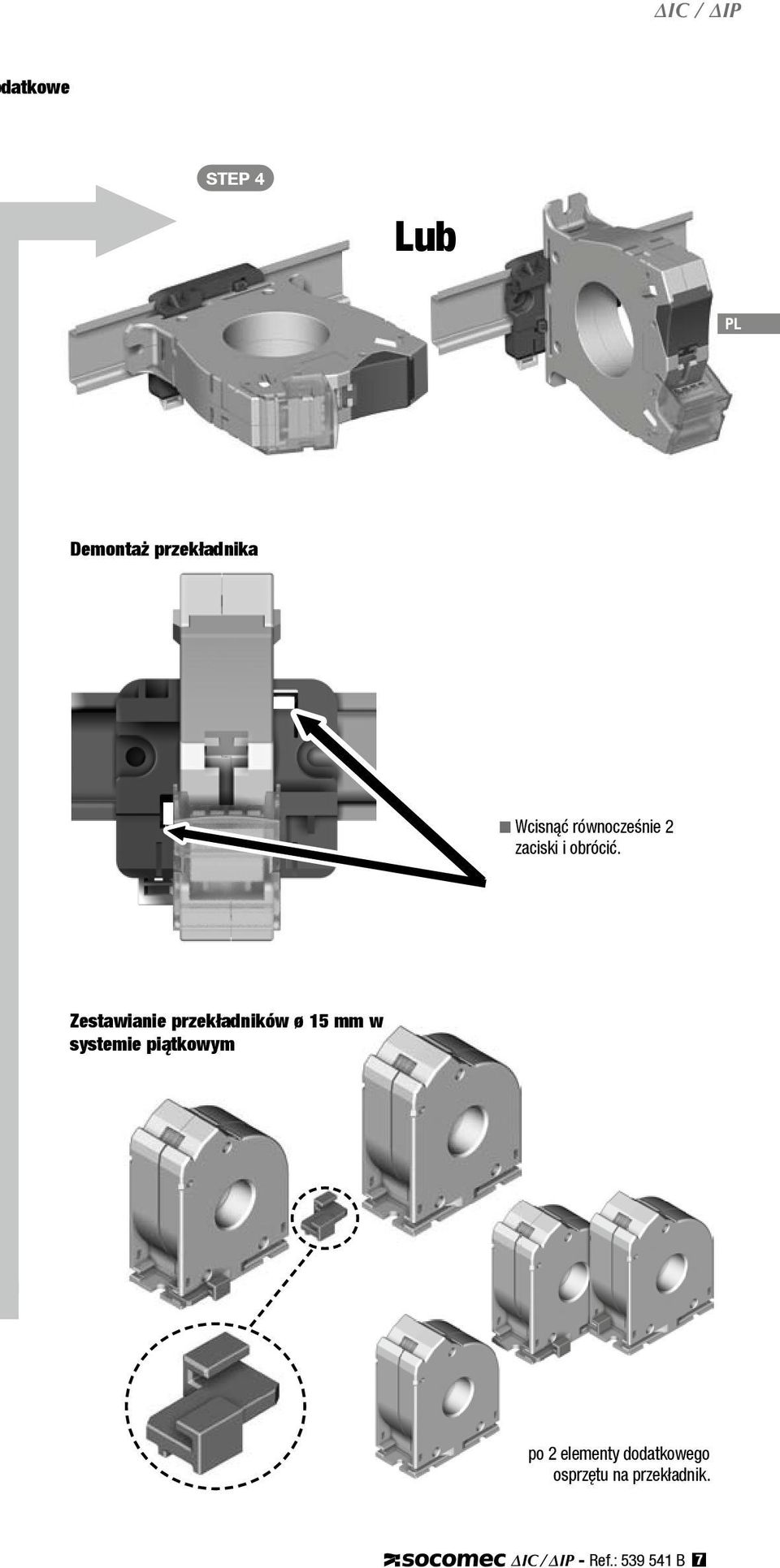

7 IC / IP datkowe STEP 4 Lub Demontaż przekładnika n Wcisnąć równocześnie 2 zaciski i obrócić. Zestawianie przekładników ø 1 mm w systemie piątkowym po 2 elementy dodatkowego osprzętu na przekładnik. IC / IP - Ref.: B 7

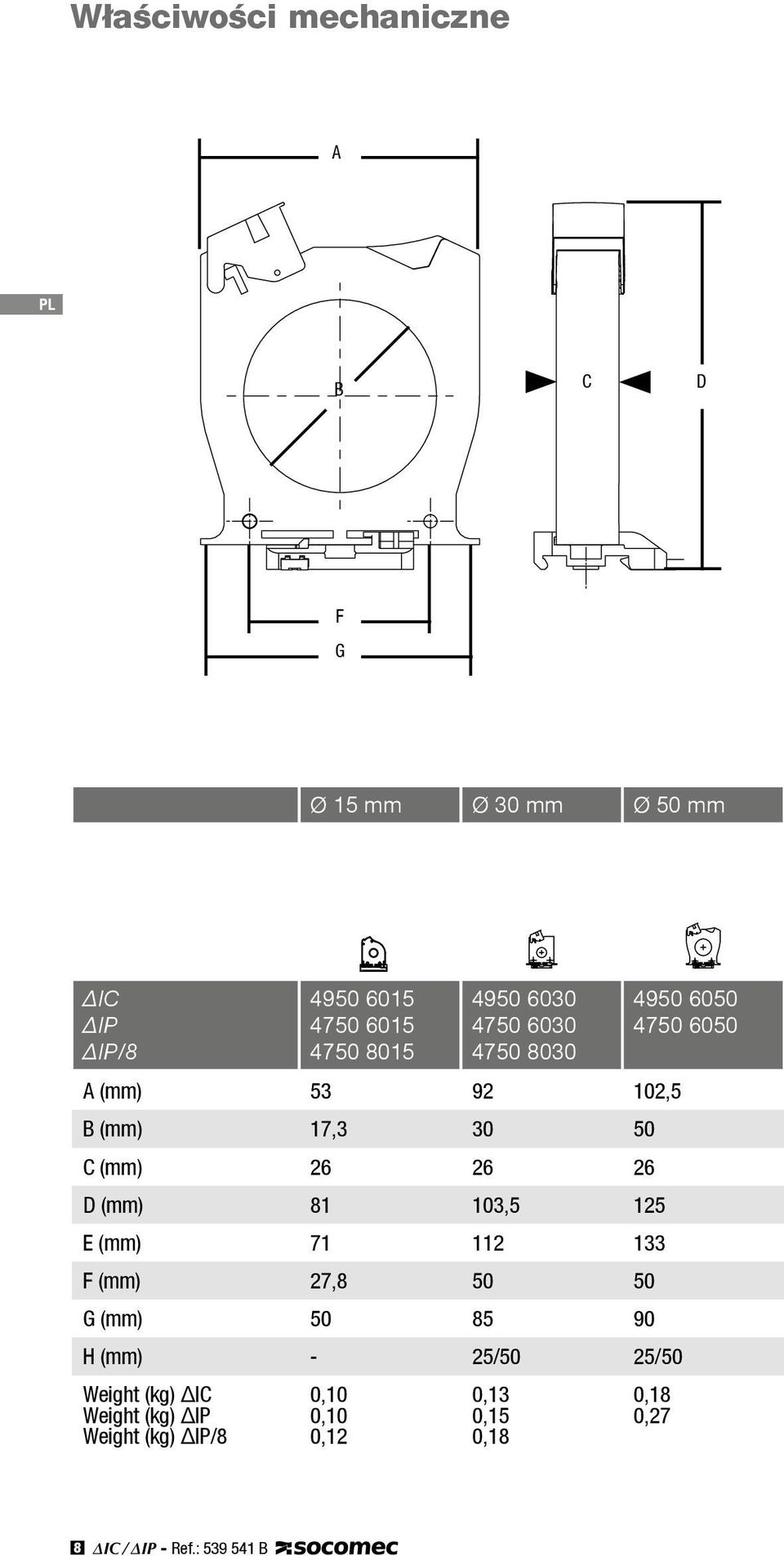

8 Właściwości mechaniczne A B C D F G Ø 1 mm Ø 30 mm Ø 0 mm ΔIC ΔIP ΔIP/ A (mm) , B (mm) 17, C (mm) D (mm) , 12 E (mm) F (mm) 27,8 0 0 G (mm) H (mm) - 2/0 2/0 Weight (kg) ΔIC Weight (kg) ΔIP Weight (kg) ΔIP/8 0,10 0,10 0,12 0,13 0,1 0,18 0,18 0,27 8 IC / Ip - Ref.: B

9 IC / IP A B C E H Ø 80 mm Ø 120 mm Ø 200 mm Ø 300 mm , 182, x 41,2 20 x 41, 0/7/100 0/7/100 0/100/17 200/22/20 x 2 0,22 0,38 0,38 0,72 0,88 1,74 1,72 3,60 IC / Ip - Ref.: B 9

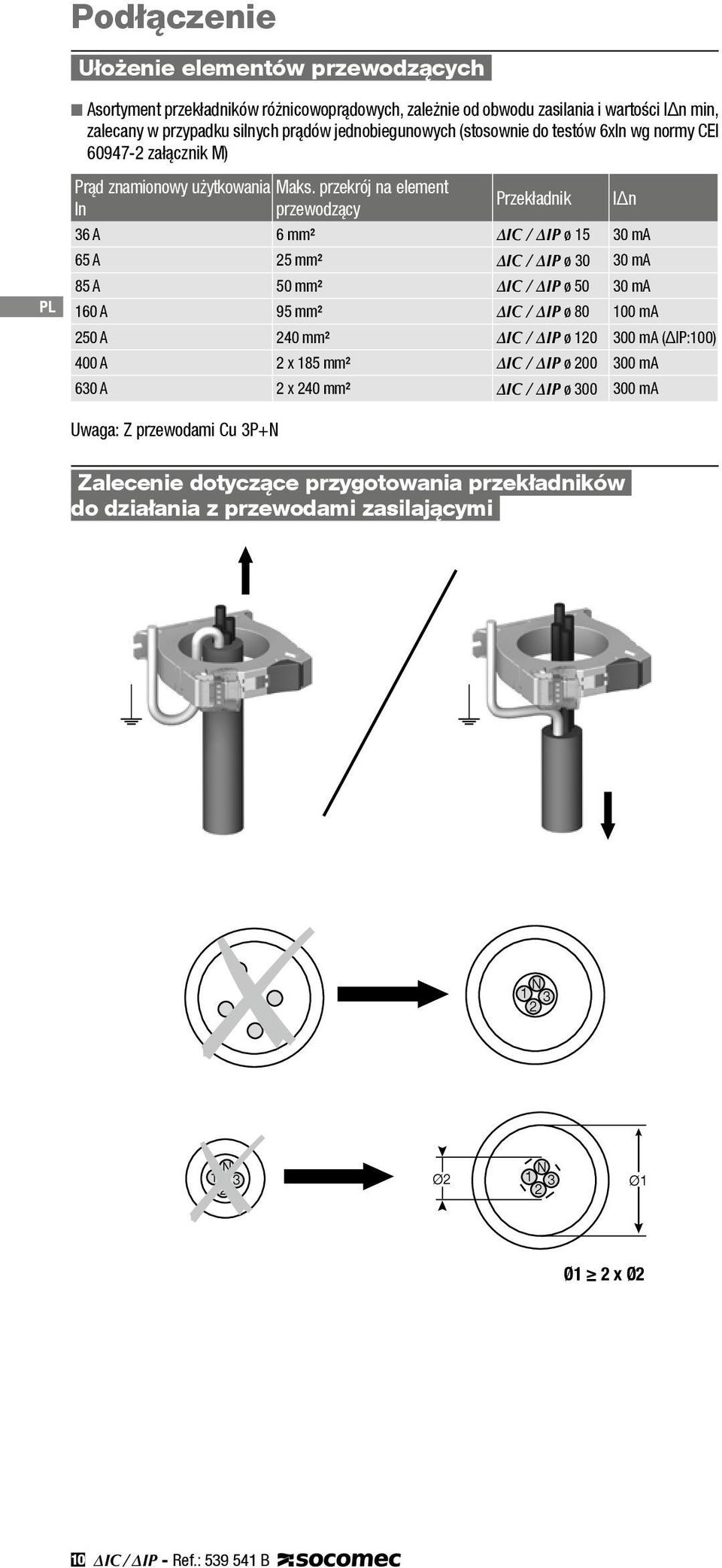

10 Podłączenie Ułożenie elementów przewodzących n Asortyment przekładników różnicowoprądowych, zależnie od obwodu zasilania i wartości IΔn min, zalecany w przypadku silnych prądów jednobiegunowych (stosownie do testów 6xIn wg normy CEI załącznik M) Prąd znamionowy użytkowania Maks. przekrój na element In przewodzący Przekładnik IΔn 36 A 6 mm² IC / IP ø 1 30 ma 6 A 2 mm² IC / IP ø ma 8 A 0 mm² IC / IP ø 0 30 ma 160 A 9 mm² IC / IP ø ma 20 A 240 mm² IC / IP ø ma (ΔIP:100) 400 A 2 x 18 mm² IC / IP ø ma 630 A 2 x 240 mm² IC / IP ø ma Uwaga: Z przewodami Cu 3P+N Zalecenie dotyczące przygotowania przekładników do działania z przewodami zasilającymi N N Ø2 N Ø1 Ø1 2 x Ø2 10 IC / Ip - Ref.: B

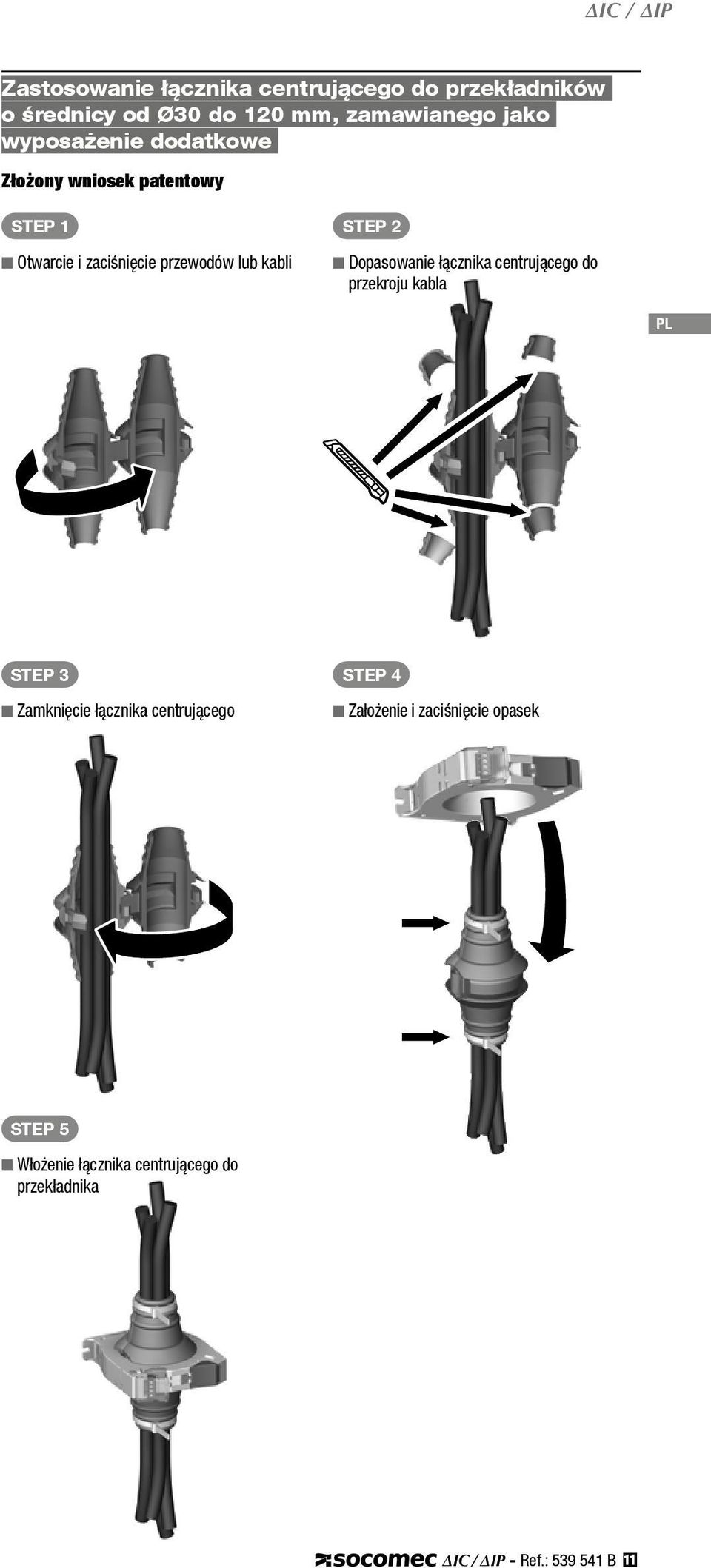

11 IC / IP Zastosowanie łącznika centrującego do przekładników o średnicy od Ø30 do 120 mm, zamawianego jako wyposażenie dodatkowe Złożony wniosek patentowy STEP 1 STEP 2 n Otwarcie i zaciśnięcie przewodów lub kabli n Dopasowanie łącznika centrującego do przekroju kabla STEP 3 n Zamknięcie łącznika centrującego STEP 4 n Założenie i zaciśnięcie opasek STEP n Włożenie łącznika centrującego do przekładnika IC / Ip - Ref.: B 11

12 Podłączenie przekładnika STEP 1 n Odchylenie osłony (jako wyposażenie dodatkowe w przypadku IC) n Wyjąć odłączane gniazdo STEP 2 Połączenie przewodów z zaciskami K (1x) i L (1x) IC : gniazdo z mocowaniem śrubowym n śrubokręt zwykły maks. 3, mm, moment dokręcenia 0,6 Nm, przekrój 0,2 do 2, mm² (zalecany przekrój 0,8 mm²) 0.2mm 2-2.mm 2 IP: gniazdo z mocowaniem.2lb-in / 0.6Nm sprężynowym n przewód z końcówką, przekrój 0,2 do 2, mm² 0.2mm 2-2.mm DIC 2 Flat 3..2lb-in / 0.6Nm DIP 0.2mm 2-2.mm K 2.2lb-in / 0.6Nm L Flat 3. Flat 3. STEP 3 n Ponownie podłączyć odłączane gniazdo n Zamknięcie osłony (jako wyposażenie dodatkowe w wersji IC) STEP 4 n Możliwe zaplombowanie osłony 12 IC / Ip - Ref.: B

13 IC / IP Test przekładnika ETAP 1 Połączyć przekładnik z przekaźnikiem (na przykładzie poniżej z przekaźnikiem RESYS M40: patrz instrukcja obsługi przekaźnika w celu podłączenia) ETAP 2 Prawidłowe wyniki testów muszą zostać potwierdzone przez wciśnięcie Test OK (patrz poniższa tabela) Okresowa kontrola urządzenia powinna być wykonywana w celu spełnienia wymogów przepisów, a równocześnie sprawdzenia podłączenia i normatywnych wartości rezystancji. Miganie paska graficznego Dioda LED Trip i przekaźnik Alarm włączone > Stała kontrola Test OK NIE NIE Zwarcie przekładnika NIE NIE Zerwanie połączenia przekaźnik/przekładnik TAK NIE > Naciśnięcie przycisku Test (> 1s) Test OK TAK TAK Zwarcie przekładnika NIE NIE Zerwanie połączenia przekaźnik/przekładnik TAK NIE STEP 1 STEP 2 TRIP OK TEST IC / Ip - Ref.: B 13

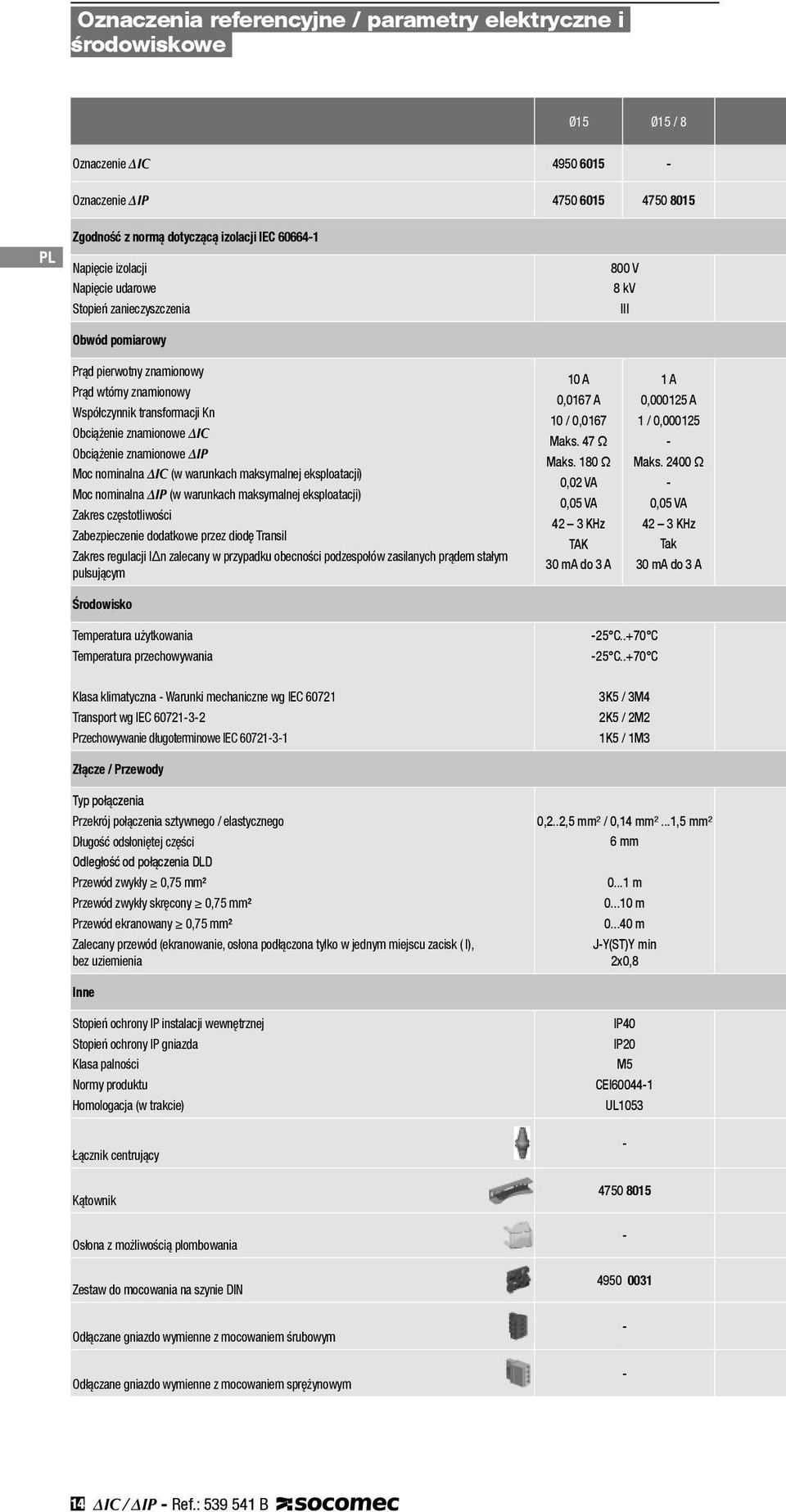

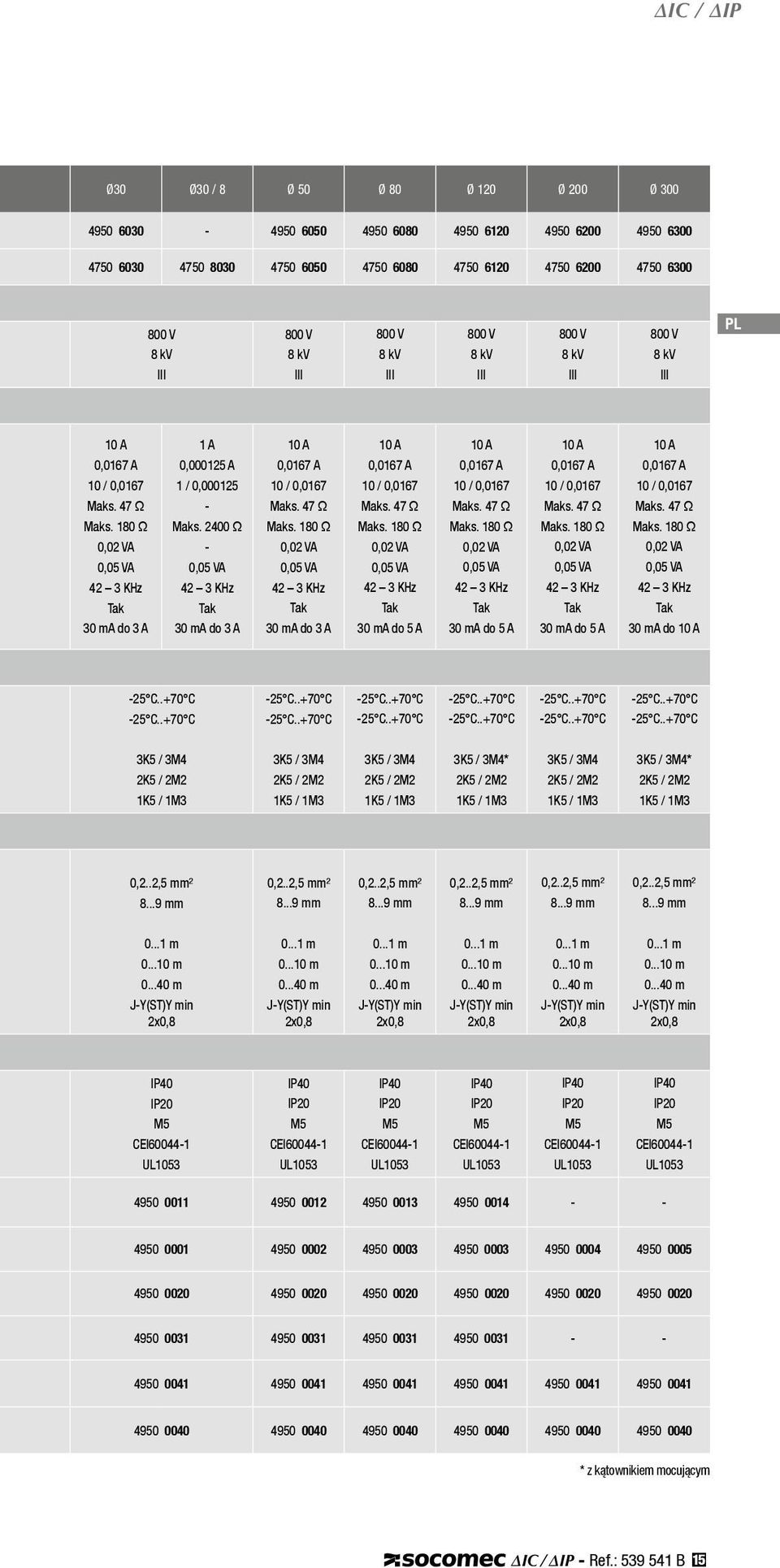

14 Oznaczenia referencyjne / parametry elektryczne i środowiskowe Ø1 Ø1 / 8 Oznaczenie IC Oznaczenie IP Zgodność z normą dotyczącą izolacji IEC Napięcie izolacji Napięcie udarowe Stopień zanieczyszczenia Obwód pomiarowy 800 V 8 kv III Prąd pierwotny znamionowy Prąd wtórny znamionowy Współczynnik transformacji Kn Obciążenie znamionowe IC Obciążenie znamionowe IP Moc nominalna IC (w warunkach maksymalnej eksploatacji) Moc nominalna IP (w warunkach maksymalnej eksploatacji) Zakres częstotliwości Zabezpieczenie dodatkowe przez diodę Transil Zakres regulacji I n zalecany w przypadku obecności podzespołów zasilanych prądem stałym pulsującym Środowisko 10 A 0,0167 A 10 / 0,0167 Maks. 47 Ω Maks. 180 Ω 0,02 VA TAK 30 ma do 3 A 1 A 0,00012 A 1 / 0, Maks Ω - Tak 30 ma do 3 A Temperatura użytkowania Temperatura przechowywania Klasa klimatyczna - Warunki mechaniczne wg IEC Transport wg IEC Przechowywanie długoterminowe IEC K / 3M4 2K / 2M2 1K / 1M3 Złącze / Przewody Typ połączenia Przekrój połączenia sztywnego / elastycznego Długość odsłoniętej części Odległość od połączenia DLD Przewód zwykły 0,7 mm² Przewód zwykły skręcony 0,7 mm² Przewód ekranowany 0,7 mm² Zalecany przewód (ekranowanie, osłona podłączona tylko w jednym miejscu zacisk ( l), bez uziemienia 0,2..2, mm² / 0,14 mm²...1, mm² 6 mm m m m J-Y(ST)Y min 2x0,8 Inne Stopień ochrony IP instalacji wewnętrznej Stopień ochrony IP gniazda Klasa palności Normy produktu Homologacja (w trakcie) Łącznik centrujący Kątownik Osłona z możliwością plombowania Zestaw do mocowania na szynie DIN Odłączane gniazdo wymienne z mocowaniem śrubowym Odłączane gniazdo wymienne z mocowaniem sprężynowym IP40 IP20 M CEI UL IC / IP - Ref.: B
