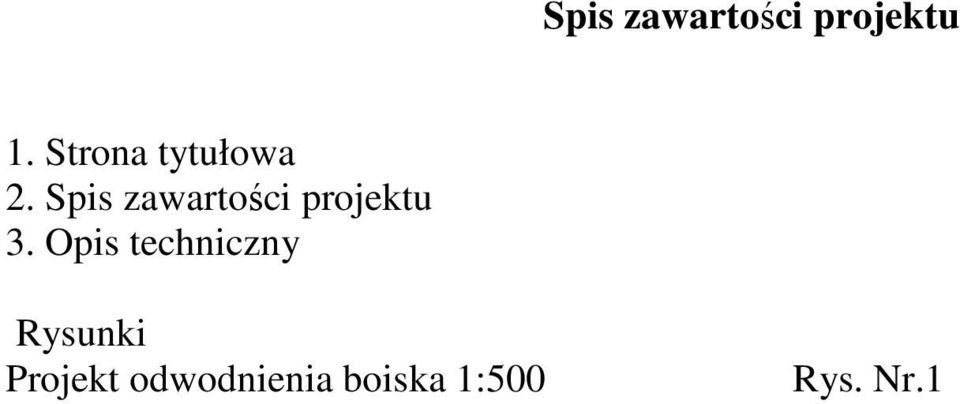

1 Spis zawartości projektu 1. Strona tytułowa 2. Spis zawartości projektu 3. Opis techniczny Rysunki Projekt odwodnienia boiska 1:500 Rys. Nr.1

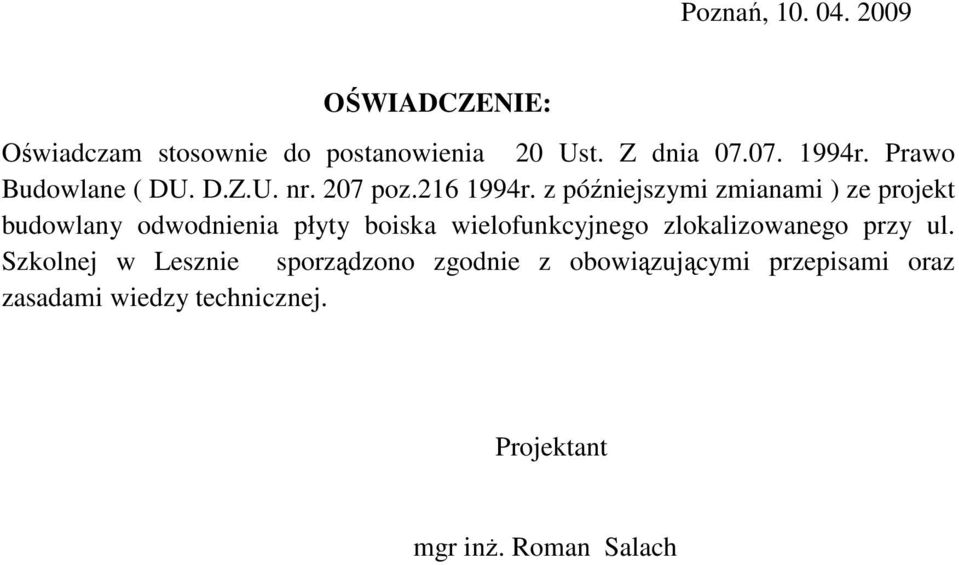

2 Poznań, OŚWIADCZENIE: Oświadczam stosownie do postanowienia 20 Ust. Z dnia r. Prawo Budowlane ( DU. D.Z.U. nr. 207 poz r. z późniejszymi zmianami ) ze projekt budowlany odwodnienia płyty boiska wielofunkcyjnego zlokalizowanego przy ul. Szkolnej w Lesznie sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant mgr inŝ. Roman Salach

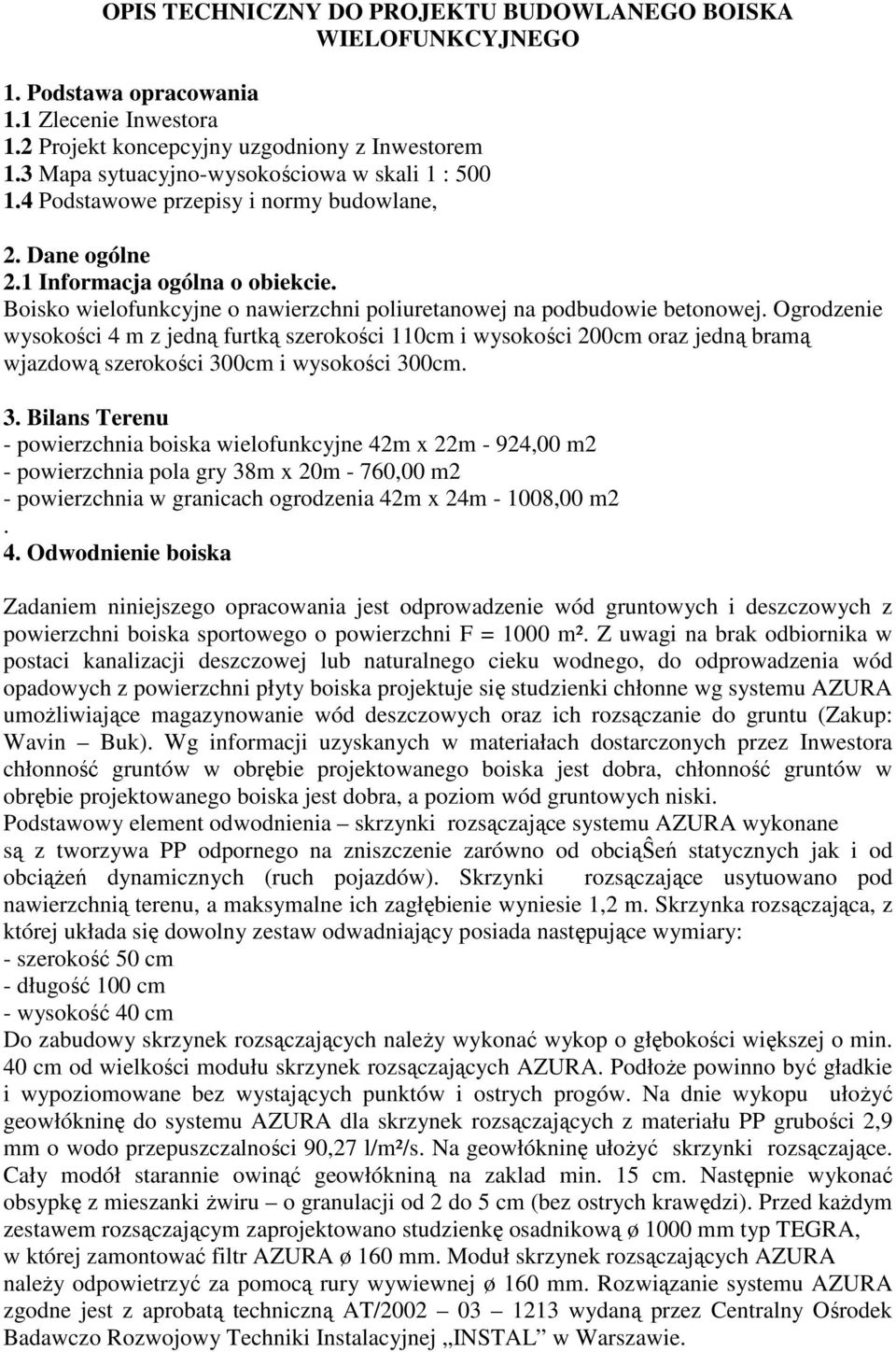

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BOISKA WIELOFUNKCYJNEGO 1. Podstawa opracowania 1.1 Zlecenie Inwestora 1.2 Projekt koncepcyjny uzgodniony z Inwestorem 1.3 Mapa sytuacyjno-wysokościowa w skali 1 : Podstawowe przepisy i normy budowlane, 2. Dane ogólne 2.1 Informacja ogólna o obiekcie. Boisko wielofunkcyjne o nawierzchni poliuretanowej na podbudowie betonowej. Ogrodzenie wysokości 4 m z jedną furtką szerokości 110cm i wysokości 200cm oraz jedną bramą wjazdową szerokości 300cm i wysokości 300cm. 3. Bilans Terenu - powierzchnia boiska wielofunkcyjne 42m x 22m - 924,00 m2 - powierzchnia pola gry 38m x 20m - 760,00 m2 - powierzchnia w granicach ogrodzenia 42m x 24m ,00 m2. 4. Odwodnienie boiska Zadaniem niniejszego opracowania jest odprowadzenie wód gruntowych i deszczowych z powierzchni boiska sportowego o powierzchni F = 1000 m². Z uwagi na brak odbiornika w postaci kanalizacji deszczowej lub naturalnego cieku wodnego, do odprowadzenia wód opadowych z powierzchni płyty boiska projektuje się studzienki chłonne wg systemu AZURA umoŝliwiające magazynowanie wód deszczowych oraz ich rozsączanie do gruntu (Zakup: Wavin Buk). Wg informacji uzyskanych w materiałach dostarczonych przez Inwestora chłonność gruntów w obrębie projektowanego boiska jest dobra, chłonność gruntów w obrębie projektowanego boiska jest dobra, a poziom wód gruntowych niski. Podstawowy element odwodnienia skrzynki rozsączające systemu AZURA wykonane są z tworzywa PP odpornego na zniszczenie zarówno od obciąŝeń statycznych jak i od obciąŝeń dynamicznych (ruch pojazdów). Skrzynki rozsączające usytuowano pod nawierzchnią terenu, a maksymalne ich zagłębienie wyniesie 1,2 m. Skrzynka rozsączająca, z której układa się dowolny zestaw odwadniający posiada następujące wymiary: - szerokość 50 cm - długość 100 cm - wysokość 40 cm Do zabudowy skrzynek rozsączających naleŝy wykonać wykop o głębokości większej o min. 40 cm od wielkości modułu skrzynek rozsączających AZURA. PodłoŜe powinno być gładkie i wypoziomowane bez wystających punktów i ostrych progów. Na dnie wykopu ułoŝyć geowłókninę do systemu AZURA dla skrzynek rozsączających z materiału PP grubości 2,9 mm o wodo przepuszczalności 90,27 l/m²/s. Na geowłókninę ułoŝyć skrzynki rozsączające. Cały modół starannie owinąć geowłókniną na zaklad min. 15 cm. Następnie wykonać obsypkę z mieszanki Ŝwiru o granulacji od 2 do 5 cm (bez ostrych krawędzi). Przed kaŝdym zestawem rozsączającym zaprojektowano studzienkę osadnikową ø 1000 mm typ TEGRA, w której zamontować filtr AZURA ø 160 mm. Moduł skrzynek rozsączających AZURA naleŝy odpowietrzyć za pomocą rury wywiewnej ø 160 mm. Rozwiązanie systemu AZURA zgodne jest z aprobatą techniczną AT/ wydaną przez Centralny Ośrodek Badawczo Rozwojowy Techniki Instalacyjnej INSTAL w Warszawie.

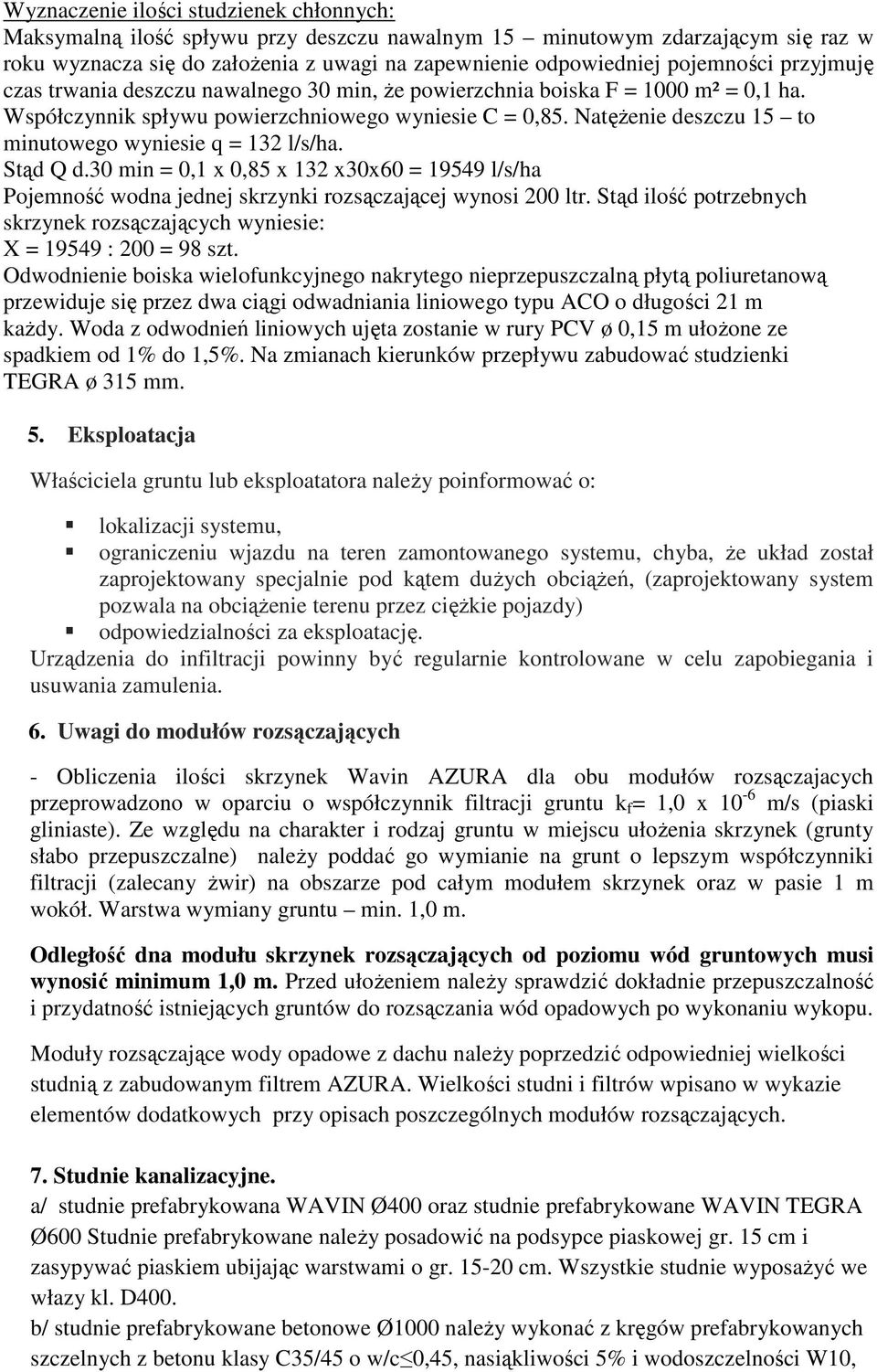

4 Wyznaczenie ilości studzienek chłonnych: Maksymalną ilość spływu przy deszczu nawalnym 15 minutowym zdarzającym się raz w roku wyznacza się do załoŝenia z uwagi na zapewnienie odpowiedniej pojemności przyjmuję czas trwania deszczu nawalnego 30 min, Ŝe powierzchnia boiska F = 1000 m² = 0,1 ha. Współczynnik spływu powierzchniowego wyniesie C = 0,85. NatęŜenie deszczu 15 to minutowego wyniesie q = 132 l/s/ha. Stąd Q d.30 min = 0,1 x 0,85 x 132 x30x60 = l/s/ha Pojemność wodna jednej skrzynki rozsączającej wynosi 200 ltr. Stąd ilość potrzebnych skrzynek rozsączających wyniesie: X = : 200 = 98 szt. Odwodnienie boiska wielofunkcyjnego nakrytego nieprzepuszczalną płytą poliuretanową przewiduje się przez dwa ciągi odwadniania liniowego typu ACO o długości 21 m kaŝdy. Woda z odwodnień liniowych ujęta zostanie w rury PCV ø 0,15 m ułoŝone ze spadkiem od 1% do 1,5%. Na zmianach kierunków przepływu zabudować studzienki TEGRA ø 315 mm. 5. Eksploatacja Właściciela gruntu lub eksploatatora naleŝy poinformować o: lokalizacji systemu, ograniczeniu wjazdu na teren zamontowanego systemu, chyba, Ŝe układ został zaprojektowany specjalnie pod kątem duŝych obciąŝeń, (zaprojektowany system pozwala na obciąŝenie terenu przez cięŝkie pojazdy) odpowiedzialności za eksploatację. Urządzenia do infiltracji powinny być regularnie kontrolowane w celu zapobiegania i usuwania zamulenia. 6. Uwagi do modułów rozsączających - Obliczenia ilości skrzynek Wavin AZURA dla obu modułów rozsączajacych przeprowadzono w oparciu o współczynnik filtracji gruntu k f = 1,0 x 10-6 m/s (piaski gliniaste). Ze względu na charakter i rodzaj gruntu w miejscu ułoŝenia skrzynek (grunty słabo przepuszczalne) naleŝy poddać go wymianie na grunt o lepszym współczynniki filtracji (zalecany Ŝwir) na obszarze pod całym modułem skrzynek oraz w pasie 1 m wokół. Warstwa wymiany gruntu min. 1,0 m. Odległość dna modułu skrzynek rozsączających od poziomu wód gruntowych musi wynosić minimum 1,0 m. Przed ułoŝeniem naleŝy sprawdzić dokładnie przepuszczalność i przydatność istniejących gruntów do rozsączania wód opadowych po wykonaniu wykopu. Moduły rozsączające wody opadowe z dachu naleŝy poprzedzić odpowiedniej wielkości studnią z zabudowanym filtrem AZURA. Wielkości studni i filtrów wpisano w wykazie elementów dodatkowych przy opisach poszczególnych modułów rozsączających. 7. Studnie kanalizacyjne. a/ studnie prefabrykowana WAVIN Ø400 oraz studnie prefabrykowane WAVIN TEGRA Ø600 Studnie prefabrykowane naleŝy posadowić na podsypce piaskowej gr. 15 cm i zasypywać piaskiem ubijając warstwami o gr cm. Wszystkie studnie wyposaŝyć we włazy kl. D400. b/ studnie prefabrykowane betonowe Ø1000 naleŝy wykonać z kręgów prefabrykowanych szczelnych z betonu klasy C35/45 o w/c 0,45, nasiąkliwości 5% i wodoszczelności W10,

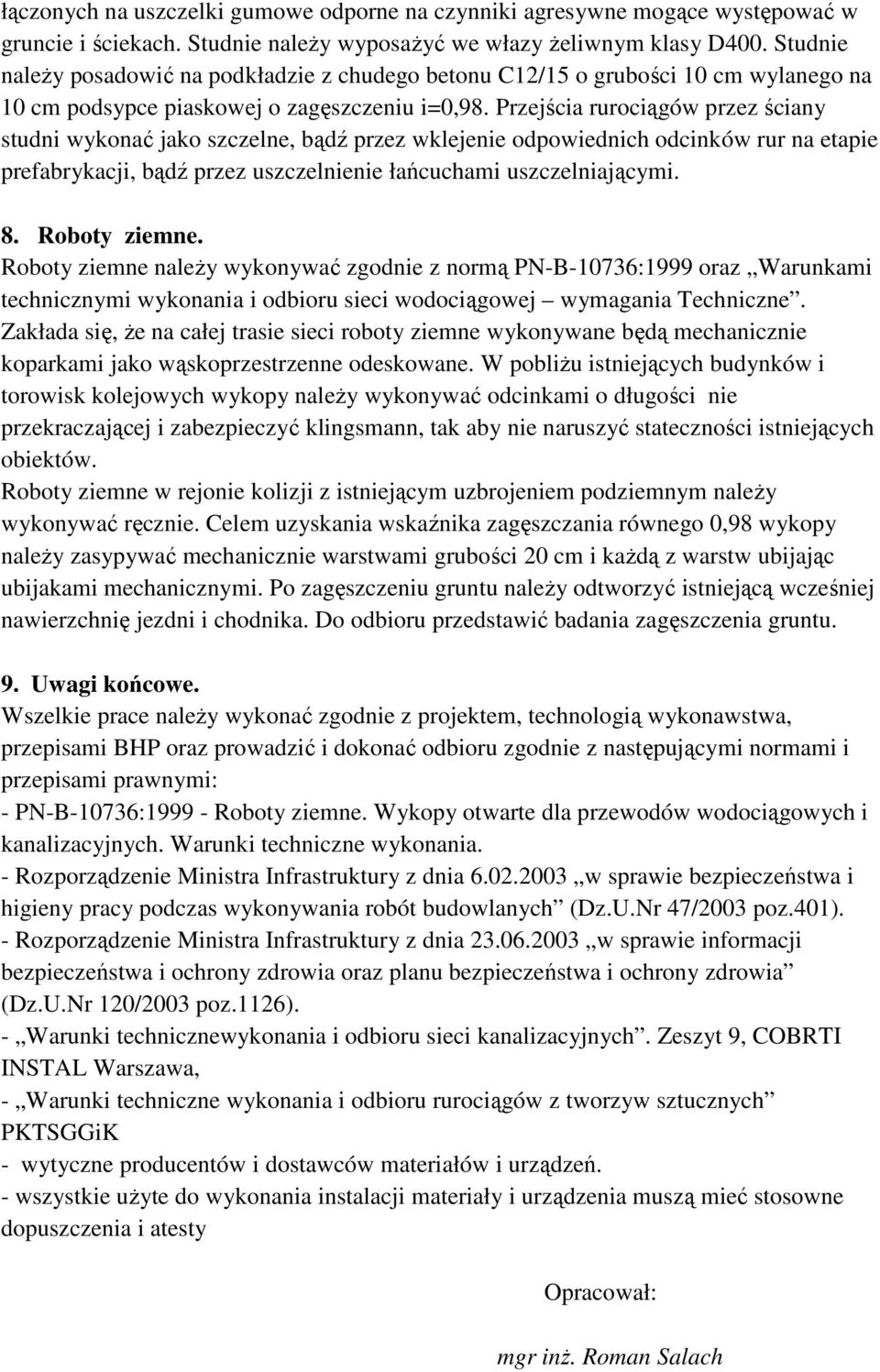

5 łączonych na uszczelki gumowe odporne na czynniki agresywne mogące występować w gruncie i ściekach. Studnie naleŝy wyposaŝyć we włazy Ŝeliwnym klasy D400. Studnie naleŝy posadowić na podkładzie z chudego betonu C12/15 o grubości 10 cm wylanego na 10 cm podsypce piaskowej o zagęszczeniu i=0,98. Przejścia rurociągów przez ściany studni wykonać jako szczelne, bądź przez wklejenie odpowiednich odcinków rur na etapie prefabrykacji, bądź przez uszczelnienie łańcuchami uszczelniającymi. 8. Roboty ziemne. Roboty ziemne naleŝy wykonywać zgodnie z normą PN-B-10736:1999 oraz Warunkami technicznymi wykonania i odbioru sieci wodociągowej wymagania Techniczne. Zakłada się, Ŝe na całej trasie sieci roboty ziemne wykonywane będą mechanicznie koparkami jako wąskoprzestrzenne odeskowane. W pobliŝu istniejących budynków i torowisk kolejowych wykopy naleŝy wykonywać odcinkami o długości nie przekraczającej i zabezpieczyć klingsmann, tak aby nie naruszyć stateczności istniejących obiektów. Roboty ziemne w rejonie kolizji z istniejącym uzbrojeniem podziemnym naleŝy wykonywać ręcznie. Celem uzyskania wskaźnika zagęszczania równego 0,98 wykopy naleŝy zasypywać mechanicznie warstwami grubości 20 cm i kaŝdą z warstw ubijając ubijakami mechanicznymi. Po zagęszczeniu gruntu naleŝy odtworzyć istniejącą wcześniej nawierzchnię jezdni i chodnika. Do odbioru przedstawić badania zagęszczenia gruntu. 9. Uwagi końcowe. Wszelkie prace naleŝy wykonać zgodnie z projektem, technologią wykonawstwa, przepisami BHP oraz prowadzić i dokonać odbioru zgodnie z następującymi normami i przepisami prawnymi: - PN-B-10736: Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. - Rozporządzenie Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47/2003 poz.401). - Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U.Nr 120/2003 poz.1126). - Warunki technicznewykonania i odbioru sieci kanalizacyjnych. Zeszyt 9, COBRTI INSTAL Warszawa, - Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych PKTSGGiK - wytyczne producentów i dostawców materiałów i urządzeń. - wszystkie uŝyte do wykonania instalacji materiały i urządzenia muszą mieć stosowne dopuszczenia i atesty Opracował: mgr inŝ. Roman Salach
