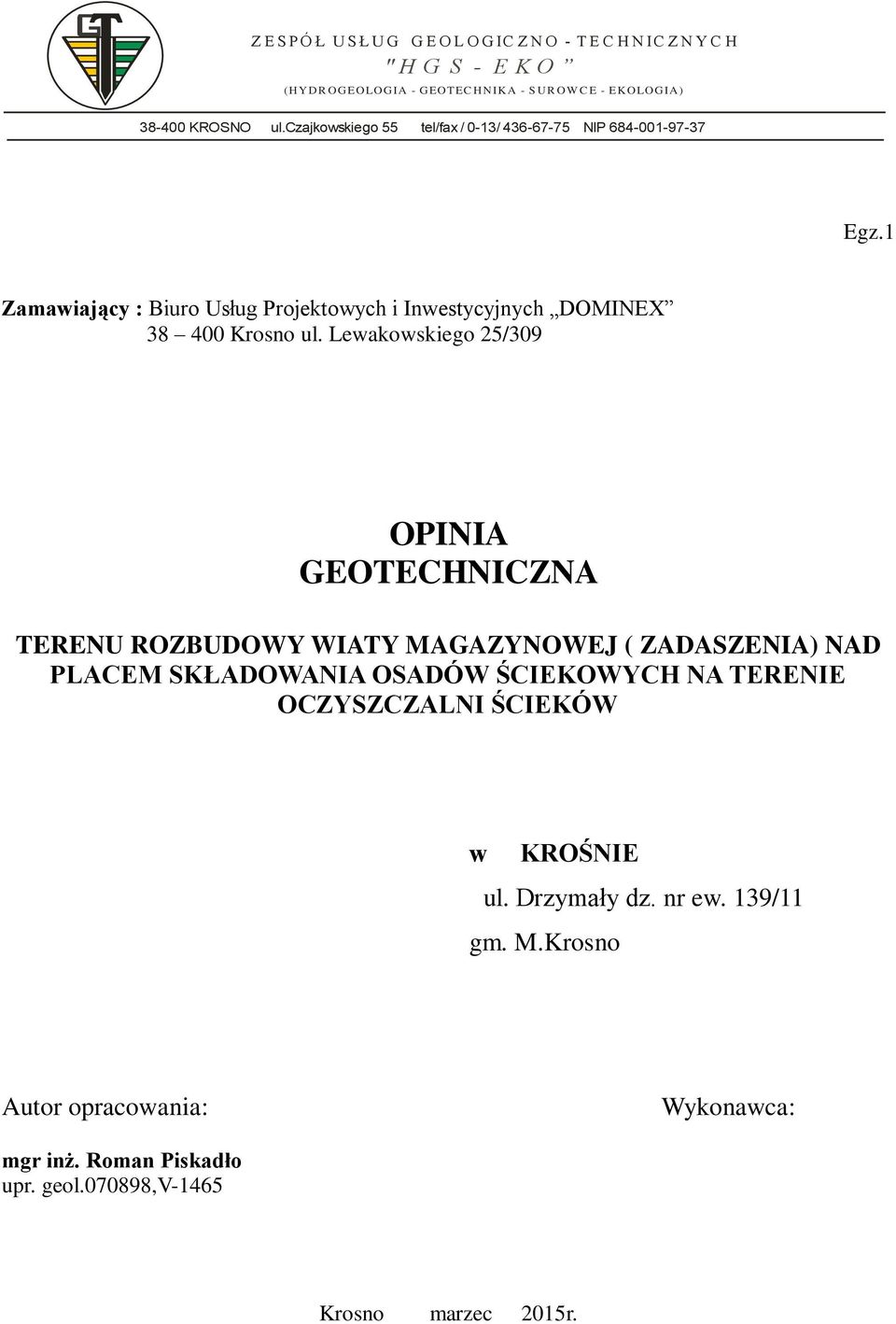

1 Z E S P Ó Ł U S Ł U G G E O L O G IC Z N O - T E C H N IC Z N Y C H " H G S - E K O (HYDR OGEOLOGIA - GEOTEC HNIKA - S UR OW C E - EKOLOGIA) KROSNO ul.czajkowskiego 55 tel/fax / 0-13/ NIP Egz.1 Zamawiający : Biuro Usług Projektowych i Inwestycyjnych DOMINEX Krosno ul. Lewakowskiego 25/309 OPINIA GEOTECHNICZNA TERENU ROZBUDOWY WIATY MAGAZYNOWEJ ( ZADASZENIA) NAD PLACEM SKŁADOWANIA OSADÓW ŚCIEKOWYCH NA TERENIE OCZYSZCZALNI ŚCIEKÓW w KROŚNIE ul. Drzymały dz. nr ew. 139/11 gm. M.Krosno Autor opracowania: Wykonawca: mgr inż. Roman Piskadło upr. geol ,v-1465 Krosno marzec 2015r.

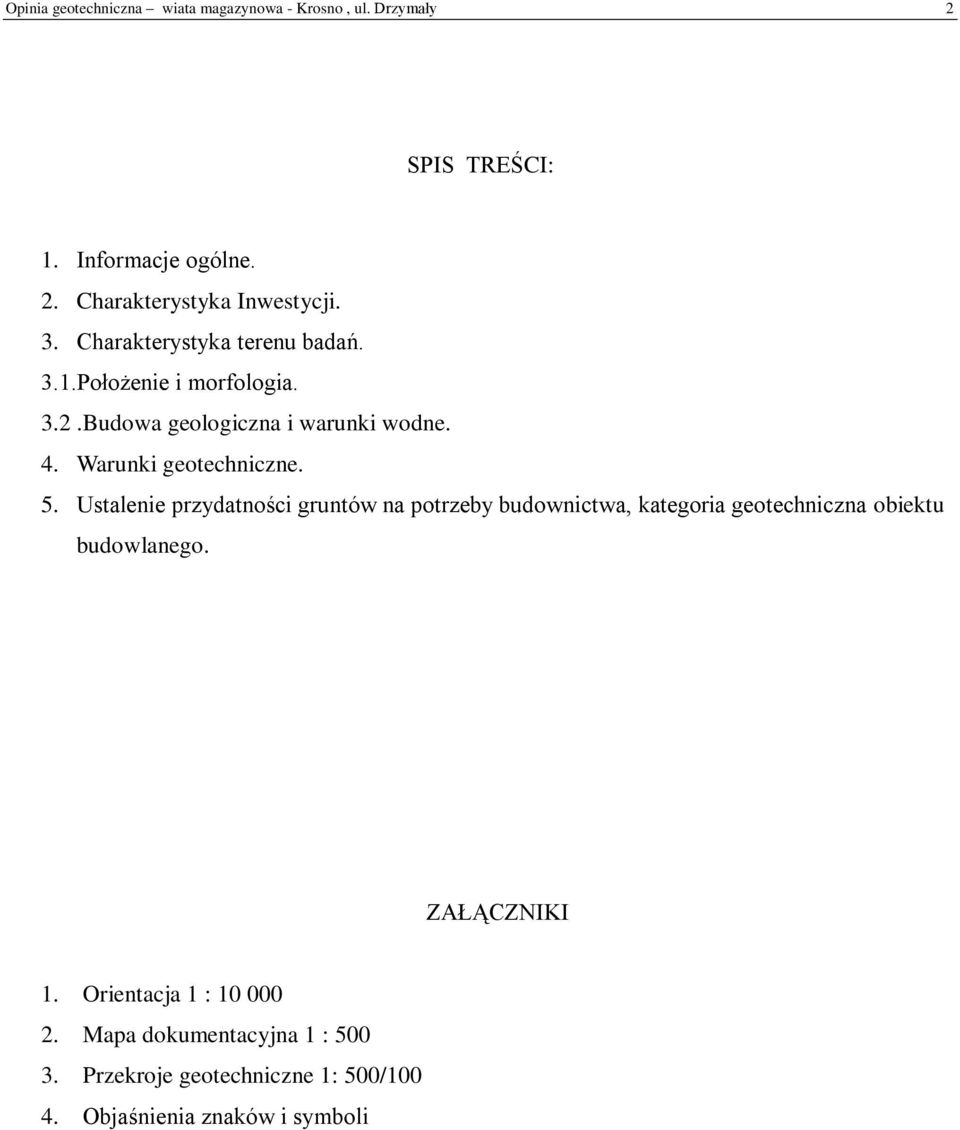

2 Opinia geotechniczna wiata magazynowa - Krosno, ul. Drzymały 2 SPIS TREŚCI: 1. Informacje ogólne. 2. Charakterystyka Inwestycji. 3. Charakterystyka terenu badań. 3.1.Położenie i morfologia. 3.2.Budowa geologiczna i warunki wodne. 4. Warunki geotechniczne. 5. Ustalenie przydatności gruntów na potrzeby budownictwa, kategoria geotechniczna obiektu budowlanego. ZAŁĄCZNIKI 1. Orientacja 1 : Mapa dokumentacyjna 1 : Przekroje geotechniczne 1: 500/ Objaśnienia znaków i symboli

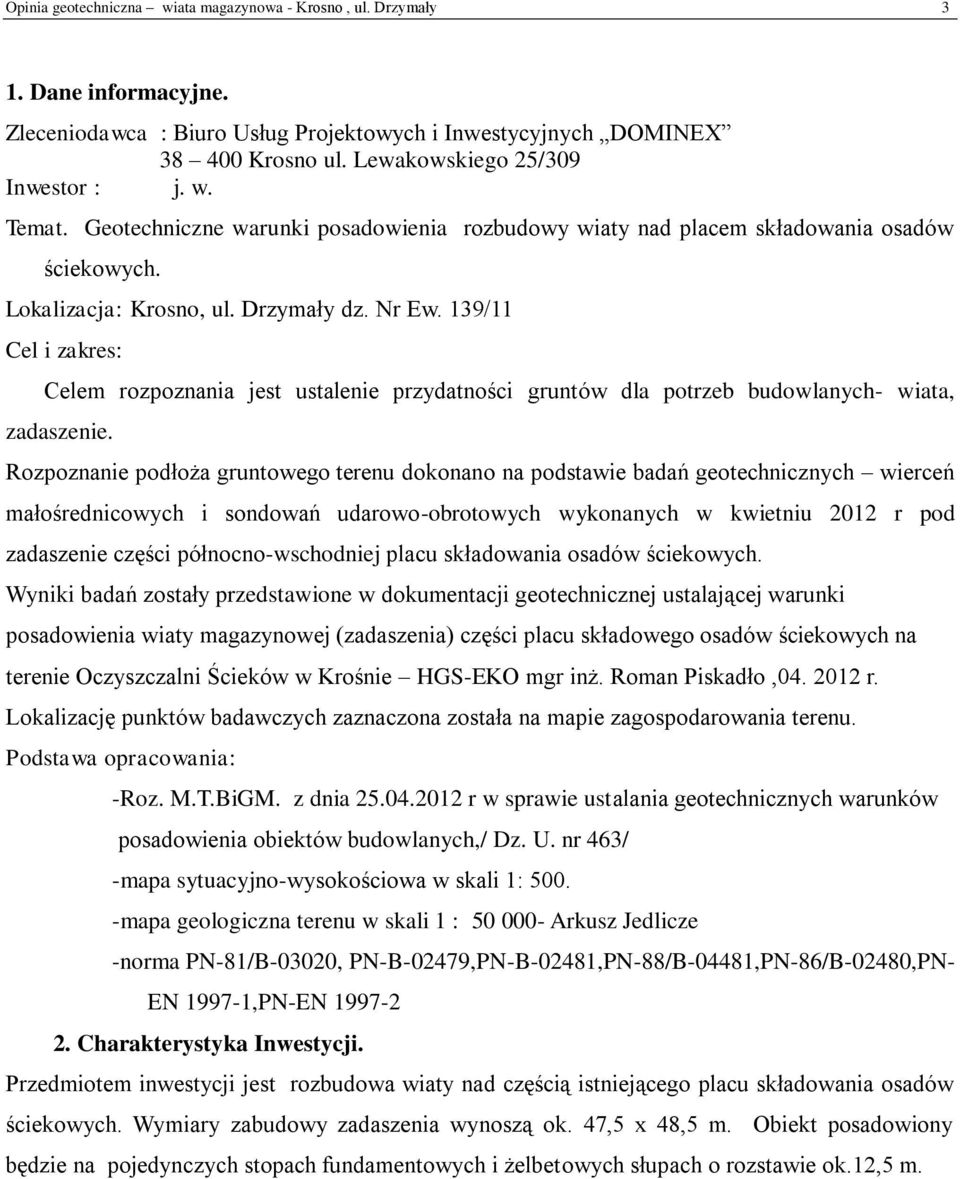

3 Opinia geotechniczna wiata magazynowa - Krosno, ul. Drzymały 3 1. Dane informacyjne. Zleceniodawca : Biuro Usług Projektowych i Inwestycyjnych DOMINEX Krosno ul. Lewakowskiego 25/309 Inwestor : j. w. Temat. Geotechniczne warunki posadowienia rozbudowy wiaty nad placem składowania osadów ściekowych. Lokalizacja: Krosno, ul. Drzymały dz. Nr Ew. 139/11 Cel i zakres: Celem rozpoznania jest ustalenie przydatności gruntów dla potrzeb budowlanych- wiata, zadaszenie. Rozpoznanie podłoża gruntowego terenu dokonano na podstawie badań geotechnicznych wierceń małośrednicowych i sondowań udarowo-obrotowych wykonanych w kwietniu 2012 r pod zadaszenie części północno-wschodniej placu składowania osadów ściekowych. Wyniki badań zostały przedstawione w dokumentacji geotechnicznej ustalającej warunki posadowienia wiaty magazynowej (zadaszenia) części placu składowego osadów ściekowych na terenie Oczyszczalni Ścieków w Krośnie HGS-EKO mgr inż. Roman Piskadło, r. Lokalizację punktów badawczych zaznaczona została na mapie zagospodarowania terenu. Podstawa opracowania: -Roz. M.T.BiGM. z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych,/ Dz. U. nr 463/ -mapa sytuacyjno-wysokościowa w skali 1: mapa geologiczna terenu w skali 1 : Arkusz Jedlicze -norma PN-81/B-03020, PN-B-02479,PN-B-02481,PN-88/B-04481,PN-86/B-02480,PN- EN ,PN-EN Charakterystyka Inwestycji. Przedmiotem inwestycji jest rozbudowa wiaty nad częścią istniejącego placu składowania osadów ściekowych. Wymiary zabudowy zadaszenia wynoszą ok. 47,5 x 48,5 m. Obiekt posadowiony będzie na pojedynczych stopach fundamentowych i żelbetowych słupach o rozstawie ok.12,5 m.

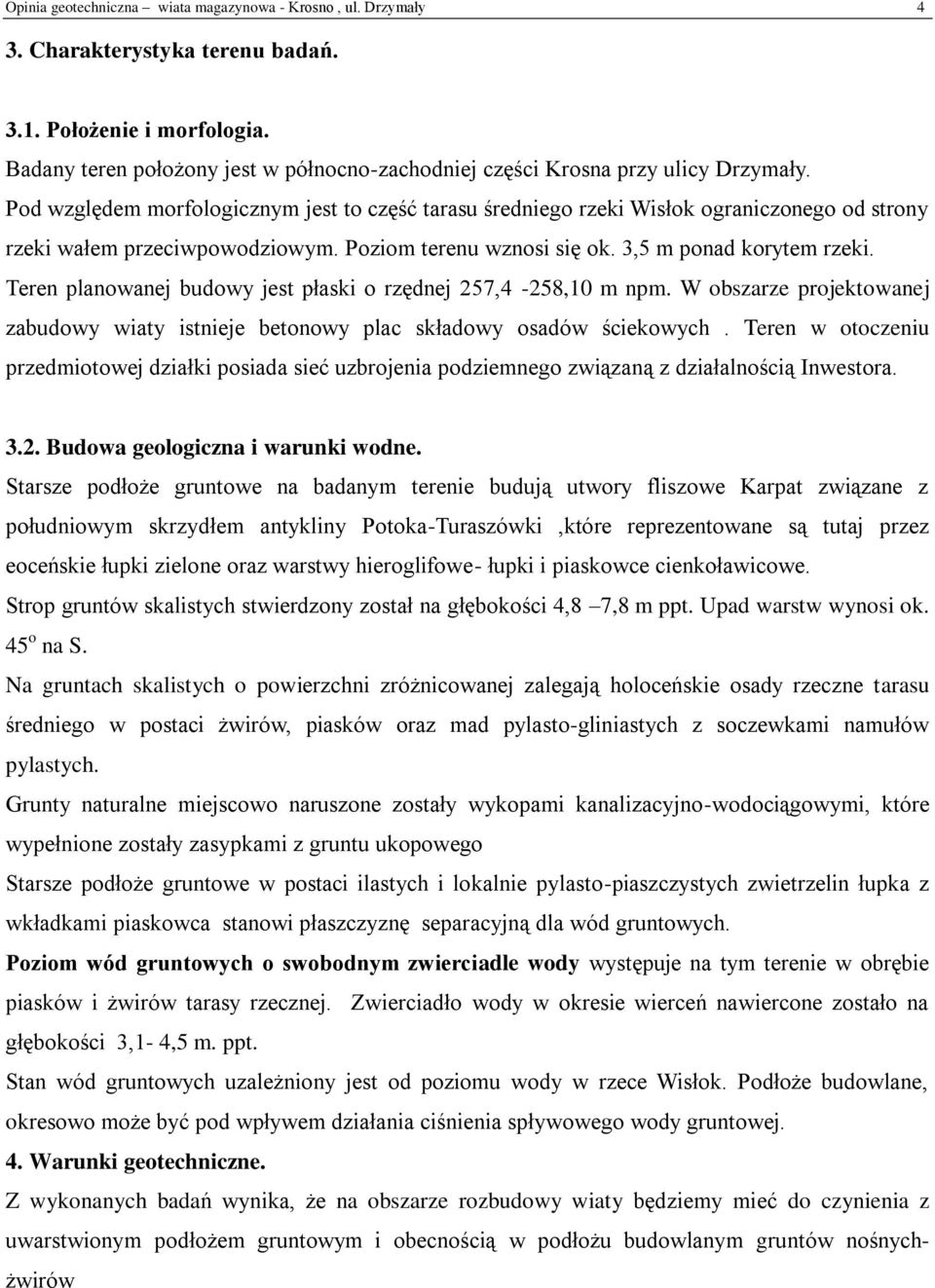

4 Opinia geotechniczna wiata magazynowa - Krosno, ul. Drzymały 4 3. Charakterystyka terenu badań Położenie i morfologia. Badany teren położony jest w północno-zachodniej części Krosna przy ulicy Drzymały. Pod względem morfologicznym jest to część tarasu średniego rzeki Wisłok ograniczonego od strony rzeki wałem przeciwpowodziowym. Poziom terenu wznosi się ok. 3,5 m ponad korytem rzeki. Teren planowanej budowy jest płaski o rzędnej 257,4-258,10 m npm. W obszarze projektowanej zabudowy wiaty istnieje betonowy plac składowy osadów ściekowych. Teren w otoczeniu przedmiotowej działki posiada sieć uzbrojenia podziemnego związaną z działalnością Inwestora Budowa geologiczna i warunki wodne. Starsze podłoże gruntowe na badanym terenie budują utwory fliszowe Karpat związane z południowym skrzydłem antykliny Potoka-Turaszówki,które reprezentowane są tutaj przez eoceńskie łupki zielone oraz warstwy hieroglifowe- łupki i piaskowce cienkoławicowe. Strop gruntów skalistych stwierdzony został na głębokości 4,8 7,8 m ppt. Upad warstw wynosi ok. 45 o na S. Na gruntach skalistych o powierzchni zróżnicowanej zalegają holoceńskie osady rzeczne tarasu średniego w postaci żwirów, piasków oraz mad pylasto-gliniastych z soczewkami namułów pylastych. Grunty naturalne miejscowo naruszone zostały wykopami kanalizacyjno-wodociągowymi, które wypełnione zostały zasypkami z gruntu ukopowego Starsze podłoże gruntowe w postaci ilastych i lokalnie pylasto-piaszczystych zwietrzelin łupka z wkładkami piaskowca stanowi płaszczyznę separacyjną dla wód gruntowych. Poziom wód gruntowych o swobodnym zwierciadle wody występuje na tym terenie w obrębie piasków i żwirów tarasy rzecznej. Zwierciadło wody w okresie wierceń nawiercone zostało na głębokości 3,1-4,5 m. ppt. Stan wód gruntowych uzależniony jest od poziomu wody w rzece Wisłok. Podłoże budowlane, okresowo może być pod wpływem działania ciśnienia spływowego wody gruntowej. 4. Warunki geotechniczne. Z wykonanych badań wynika, że na obszarze rozbudowy wiaty będziemy mieć do czynienia z uwarstwionym podłożem gruntowym i obecnością w podłożu budowlanym gruntów nośnychżwirów

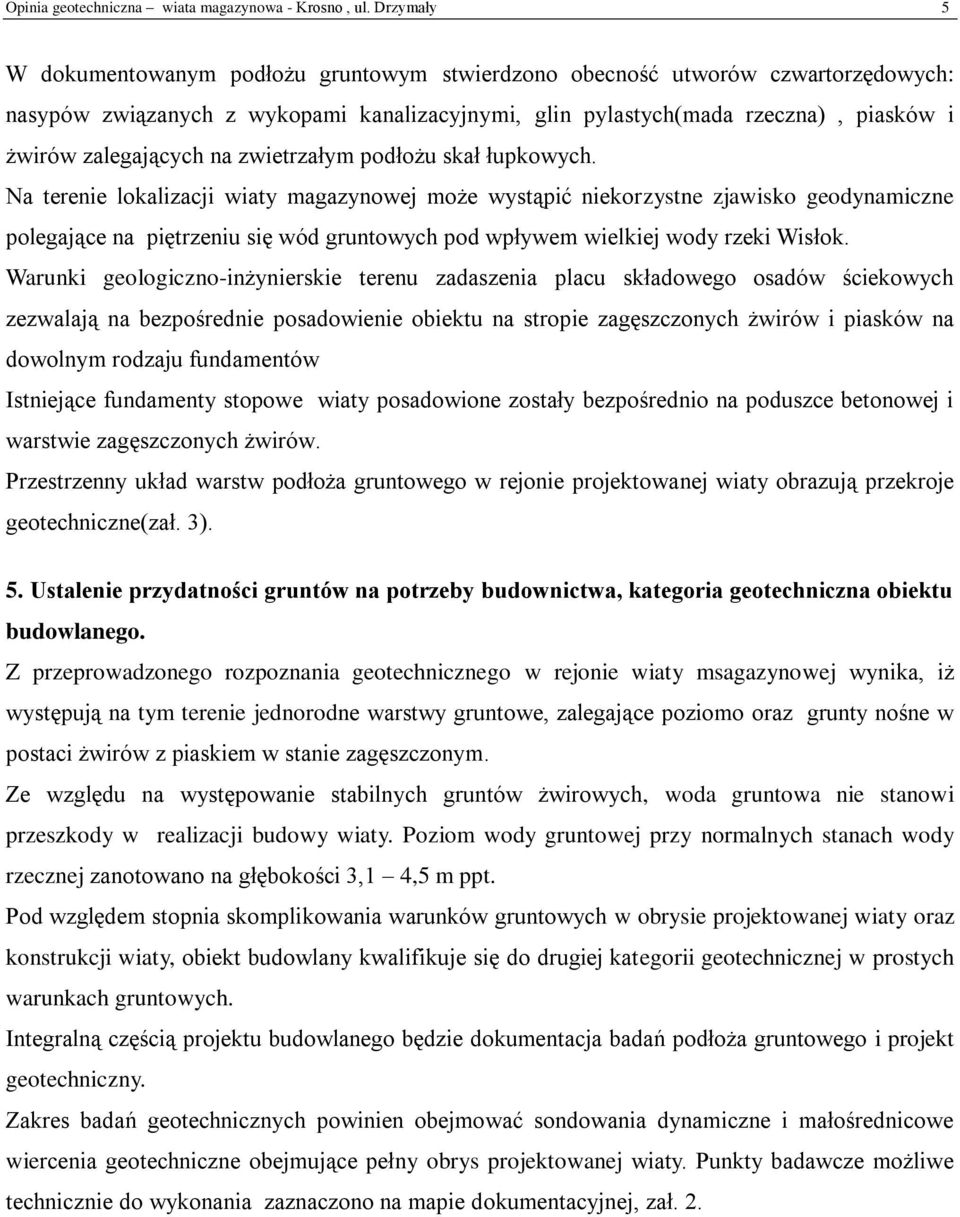

5 Opinia geotechniczna wiata magazynowa - Krosno, ul. Drzymały 5 W dokumentowanym podłożu gruntowym stwierdzono obecność utworów czwartorzędowych: nasypów związanych z wykopami kanalizacyjnymi, glin pylastych(mada rzeczna), piasków i żwirów zalegających na zwietrzałym podłożu skał łupkowych. Na terenie lokalizacji wiaty magazynowej może wystąpić niekorzystne zjawisko geodynamiczne polegające na piętrzeniu się wód gruntowych pod wpływem wielkiej wody rzeki Wisłok. Warunki geologiczno-inżynierskie terenu zadaszenia placu składowego osadów ściekowych zezwalają na bezpośrednie posadowienie obiektu na stropie zagęszczonych żwirów i piasków na dowolnym rodzaju fundamentów Istniejące fundamenty stopowe wiaty posadowione zostały bezpośrednio na poduszce betonowej i warstwie zagęszczonych żwirów. Przestrzenny układ warstw podłoża gruntowego w rejonie projektowanej wiaty obrazują przekroje geotechniczne(zał. 3). 5. Ustalenie przydatności gruntów na potrzeby budownictwa, kategoria geotechniczna obiektu budowlanego. Z przeprowadzonego rozpoznania geotechnicznego w rejonie wiaty msagazynowej wynika, iż występują na tym terenie jednorodne warstwy gruntowe, zalegające poziomo oraz grunty nośne w postaci żwirów z piaskiem w stanie zagęszczonym. Ze względu na występowanie stabilnych gruntów żwirowych, woda gruntowa nie stanowi przeszkody w realizacji budowy wiaty. Poziom wody gruntowej przy normalnych stanach wody rzecznej zanotowano na głębokości 3,1 4,5 m ppt. Pod względem stopnia skomplikowania warunków gruntowych w obrysie projektowanej wiaty oraz konstrukcji wiaty, obiekt budowlany kwalifikuje się do drugiej kategorii geotechnicznej w prostych warunkach gruntowych. Integralną częścią projektu budowlanego będzie dokumentacja badań podłoża gruntowego i projekt geotechniczny. Zakres badań geotechnicznych powinien obejmować sondowania dynamiczne i małośrednicowe wiercenia geotechniczne obejmujące pełny obrys projektowanej wiaty. Punkty badawcze możliwe technicznie do wykonania zaznaczono na mapie dokumentacyjnej, zał. 2.
