1 PL B1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) Int.Cl. A61H 1/02 ( ) A61F 5/00 ( ) A61F 5/045 ( ) (54) Stół wieloczynnościowy do korekcji bocznych skrzywień kręgosłupa (43) Zgłoszenie ogłoszono: BUP 13/09 (45) O udzieleniu patentu ogłoszono: WUP 10/13 (73) Uprawniony z patentu: Majoch Stanisław, Freiburg, DE ŚLĘŻYŃSKI JAN, Katowice, PL SZYMANIK WALDEMAR, Warszawa, PL WOŁYŃSKA-ŚLĘŻYŃSKA ALICJA, Tarnowskie Góry, PL KOPYT MIROSŁAW, Konstancin-Jeziorna, PL (72) Twórca(y) wynalazku: STANISŁAW MAJOCH, Freiburg, DE JAN ŚLĘŻYŃSKI, Katowice, PL WALDEMAR SZYMANIK, Warszawa, PL ALICJA WOŁYŃSKA-ŚLĘŻYŃSKA, Tarnowskie Góry, PL MIROSŁAW KOPYT, Konstancin-Jeziorna, PL (74) Pełnomocnik: rzecz. pat. Witold Biskup

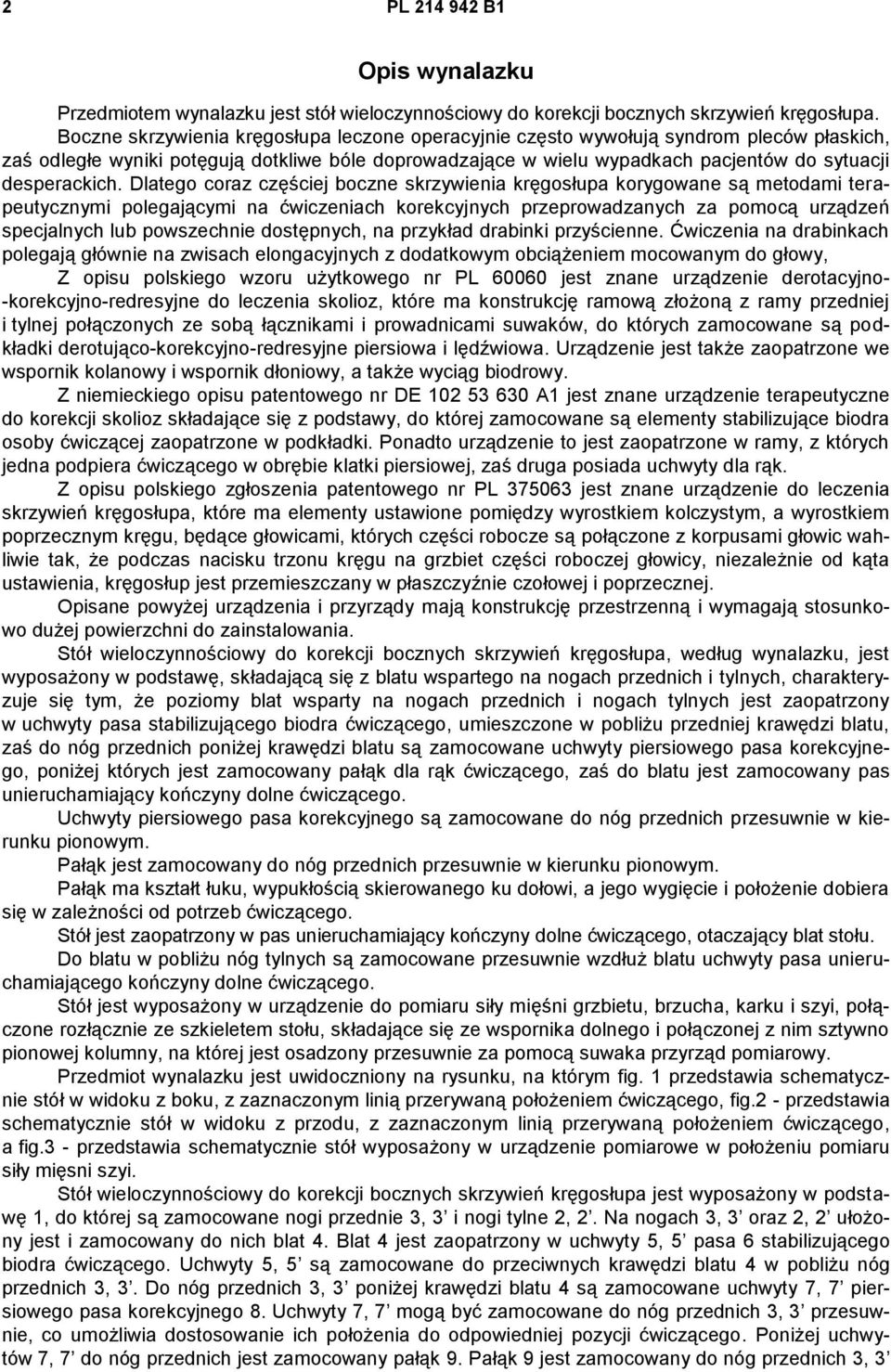

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest stół wieloczynnościowy do korekcji bocznych skrzywień kręgosłupa. Boczne skrzywienia kręgosłupa leczone operacyjnie często wywołują syndrom pleców płaskich, zaś odległe wyniki potęgują dotkliwe bóle doprowadzające w wielu wypadkach pacjentów do sytuacji desperackich. Dlatego coraz częściej boczne skrzywienia kręgosłupa korygowane są metodami terapeutycznymi polegającymi na ćwiczeniach korekcyjnych przeprowadzanych za pomocą urządzeń specjalnych lub powszechnie dostępnych, na przykład drabinki przyścienne. Ćwiczenia na drabinkach polegają głównie na zwisach elongacyjnych z dodatkowym obciążeniem mocowanym do głowy, Z opisu polskiego wzoru użytkowego nr PL jest znane urządzenie derotacyjno- -korekcyjno-redresyjne do leczenia skolioz, które ma konstrukcję ramową złożoną z ramy przedniej i tylnej połączonych ze sobą łącznikami i prowadnicami suwaków, do których zamocowane są podkładki derotująco-korekcyjno-redresyjne piersiowa i lędźwiowa. Urządzenie jest także zaopatrzone we wspornik kolanowy i wspornik dłoniowy, a także wyciąg biodrowy. Z niemieckiego opisu patentowego nr DE A1 jest znane urządzenie terapeutyczne do korekcji skolioz składające się z podstawy, do której zamocowane są elementy stabilizujące biodra osoby ćwiczącej zaopatrzone w podkładki. Ponadto urządzenie to jest zaopatrzone w ramy, z których jedna podpiera ćwiczącego w obrębie klatki piersiowej, zaś druga posiada uchwyty dla rąk. Z opisu polskiego zgłoszenia patentowego nr PL jest znane urządzenie do leczenia skrzywień kręgosłupa, które ma elementy ustawione pomiędzy wyrostkiem kolczystym, a wyrostkiem poprzecznym kręgu, będące głowicami, których części robocze są połączone z korpusami głowic wahliwie tak, że podczas nacisku trzonu kręgu na grzbiet części roboczej głowicy, niezależnie od kąta ustawienia, kręgosłup jest przemieszczany w płaszczyźnie czołowej i poprzecznej. Opisane powyżej urządzenia i przyrządy mają konstrukcję przestrzenną i wymagają stosunkowo dużej powierzchni do zainstalowania. Stół wieloczynnościowy do korekcji bocznych skrzywień kręgosłupa, według wynalazku, jest wyposażony w podstawę, składającą się z blatu wspartego na nogach przednich i tylnych, charakteryzuje się tym, że poziomy blat wsparty na nogach przednich i nogach tylnych jest zaopatrzony w uchwyty pasa stabilizującego biodra ćwiczącego, umieszczone w pobliżu przedniej krawędzi blatu, zaś do nóg przednich poniżej krawędzi blatu są zamocowane uchwyty piersiowego pasa korekcyjnego, poniżej których jest zamocowany pałąk dla rąk ćwiczącego, zaś do blatu jest zamocowany pas unieruchamiający kończyny dolne ćwiczącego. Uchwyty piersiowego pasa korekcyjnego są zamocowane do nóg przednich przesuwnie w kierunku pionowym. Pałąk jest zamocowany do nóg przednich przesuwnie w kierunku pionowym. Pałąk ma kształt łuku, wypukłością skierowanego ku dołowi, a jego wygięcie i położenie dobiera się w zależności od potrzeb ćwiczącego. Stół jest zaopatrzony w pas unieruchamiający kończyny dolne ćwiczącego, otaczający blat stołu. Do blatu w pobliżu nóg tylnych są zamocowane przesuwnie wzdłuż blatu uchwyty pasa unieruchamiającego kończyny dolne ćwiczącego. Stół jest wyposażony w urządzenie do pomiaru siły mięśni grzbietu, brzucha, karku i szyi, połączone rozłącznie ze szkieletem stołu, składające się ze wspornika dolnego i połączonej z nim sztywno pionowej kolumny, na której jest osadzony przesuwnie za pomocą suwaka przyrząd pomiarowy. Przedmiot wynalazku jest uwidoczniony na rysunku, na którym fig. 1 przedstawia schematycznie stół w widoku z boku, z zaznaczonym linią przerywaną położeniem ćwiczącego, fig.2 - przedstawia schematycznie stół w widoku z przodu, z zaznaczonym linią przerywaną położeniem ćwiczącego, a fig.3 - przedstawia schematycznie stół wyposażony w urządzenie pomiarowe w położeniu pomiaru siły mięsni szyi. Stół wieloczynnościowy do korekcji bocznych skrzywień kręgosłupa jest wyposażony w podstawę 1, do której są zamocowane nogi przednie 3, 3 i nogi tylne 2, 2. Na nogach 3, 3 oraz 2, 2 ułożony jest i zamocowany do nich blat 4. Blat 4 jest zaopatrzony w uchwyty 5, 5 pasa 6 stabilizującego biodra ćwiczącego. Uchwyty 5, 5 są zamocowane do przeciwnych krawędzi blatu 4 w pobliżu nóg przednich 3, 3. Do nóg przednich 3, 3 poniżej krawędzi blatu 4 są zamocowane uchwyty 7, 7 piersiowego pasa korekcyjnego 8. Uchwyty 7, 7 mogą być zamocowane do nóg przednich 3, 3 przesuwnie, co umożliwia dostosowanie ich położenia do odpowiedniej pozycji ćwiczącego. Poniżej uchwytów 7, 7 do nóg przednich jest zamocowany pałąk 9. Pałąk 9 jest zamocowany do nóg przednich 3, 3

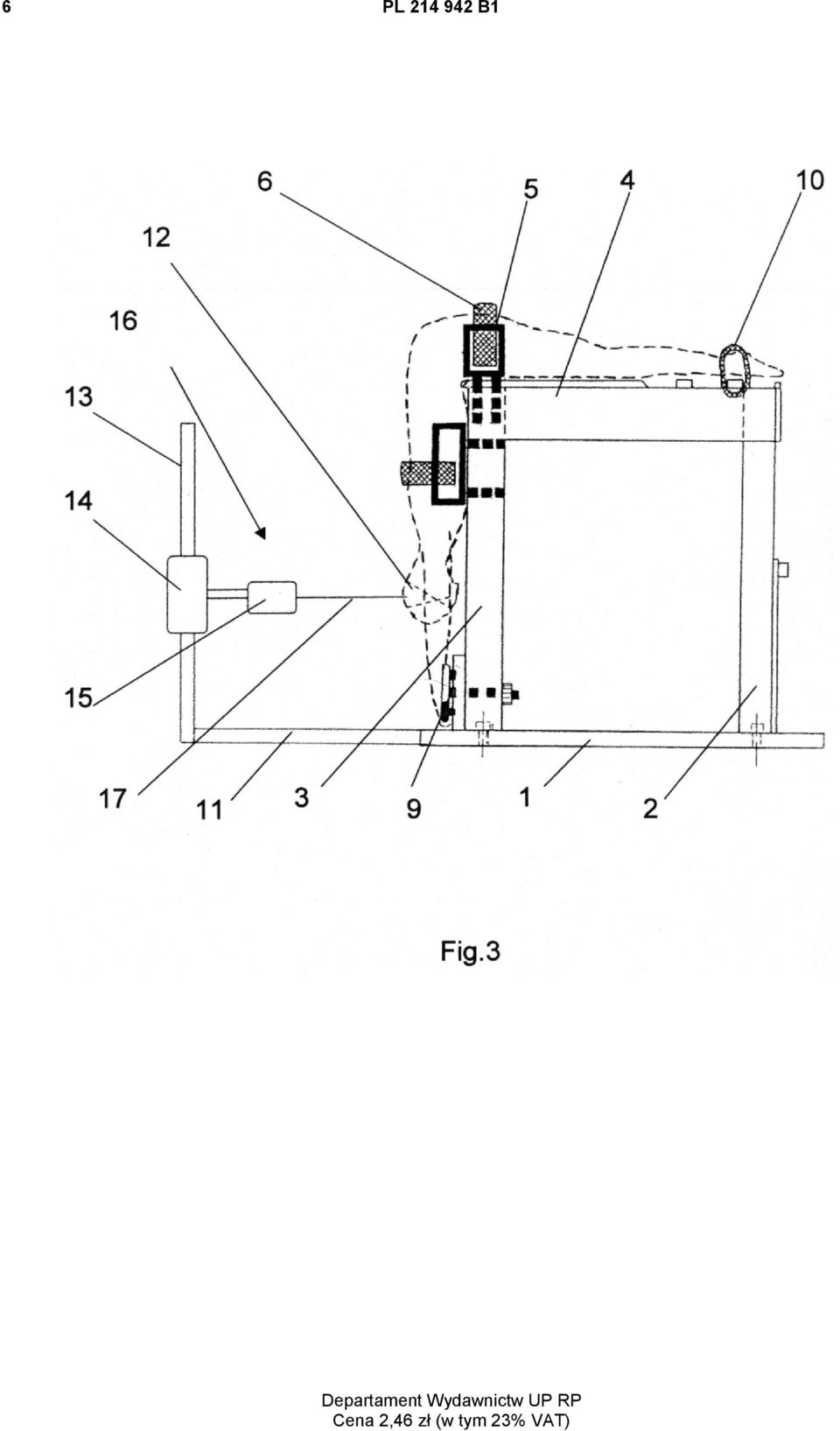

3 PL B1 3 przesuwnie w kierunku pionowym, co umożliwia dostosowanie położenia pałąka 9 do pozycji ćwiczącego. Pałąk 9 ma kształt łuku, a jego krzywizna i położenie mogą być dobierane w zależności od potrzeb ćwiczącego. Stół jest zaopatrzony w pas 10 unieruchamiający kończyny dolne ćwiczącego i otaczający blat 4. Ponadto do blatu 4, w pobliżu krawędzi przeciwnej do krawędzi blatu 4, przy której są zamocowane uchwyty 5, 5 pasa 6 stabilizującego biodra ćwiczącego, mogą być zamocowane przesuwne uchwyty pasa 10 unieruchamiającego kończyny dolne ćwiczącego. Pałąk 9 służy do przesuwania rękami w kierunku wypukłości skrzywienia kręgosłupa w celu korygowania tego skrzywienia. Położenie rąk ćwiczącego podczas ćwiczenia jest oznaczone na fig. 2 jako PR 1, PR 2 oraz LR 1, LR 2, co odpowiada położeniom ręki prawej i ręki lewej. Pozycje zajmowane przez ćwiczącego są oznaczone na rysunku liniami przerywanymi. Ponadto stół jest zaopatrzony w urządzenie pomiarowe 16 do pomiaru siły mięśni grzbietu, brzucha, karku i szyi, połączone rozłącznie z przednimi nogami 3, 3, składające się ze wspornika dolnego 11 i połączonej z nim sztywno pionowej kolumny 13, na której jest osadzony przesuwnie za pomocą suwaka 14 przyrząd pomiarowy 15. Na fig. 3 przedstawiono urządzenie pomiarowe 16 w położeniu pomiaru siły mięśni szyi. Osoba, której siła szyi jest mierzona ma na głowie czepek 12, który za pomocą cięgna 17 jest połączony z przyrządem pomiarowym 15 urządzenia pomiarowego 16. W przypadku dokonywania pomiaru siły innych grup mięśni, na przykład karku, grzbietu lub brzucha osoba, u której dokonuje się pomiaru jest zaopatrywana w odpowiednie szelki, które również za pomocą cięgna są połączone z przyrządem pomiarowym 15 urządzenia 16 pomiarowego. Urządzenie według wynalazku umożliwia ekscentryczną pracę mięśni po stronie wklęsłej, a koncentryczną po stronie wypukłej skrzywienia. Stwarza to możliwość nie tylko zahamowania progresji, ale także korekcji bocznych skrzywień kręgosłupa I i II, a nawet III. Dodatkowo na stole wieloczynnościowym wykonuje się skłon tułowia na szczycie skrzywienia pierwotnie piersiowego w stronę wypukłą z pomocą rąk przesuwających się po pałąku (w prawo w skoliozie prawostronnej i w lewo w skoliozie lewostronnej). W końcowej fazie pracują mięśnie grzbietu, bez wspomagania rękami, przez kilka lub kilkanaście sekund. W tym ćwiczeniu uzyskuje się okresową hyperkorekcję skolioz o wartości do 50, a nawet do 60 skrzywienia odcinka piersiowego kręgosłupa. Nasilenie pracy mięśni grzbietu po stronie wypukłej uzyskuje się przez zastosowanie obciążenia na głowę za pomocą specjalnego hełmu. Zastosowanie hełmu pozwala na obciążenie mięśni karku i szyi oraz grzbietu odcinka piersiowego w każdym położeniu głowy. Zastrzeżenia patentowe 1. Stół wieloczynnościowy do korekcji bocznych skrzywień kręgosłupa, wyposażony w podstawę, składającą się z blatu wspartego na nogach przednich i tylnych, znamienny tym, że poziomy blat (4) wsparty na nogach przednich (3, 3 ) i nogach tylnych (2, 2 ) jest zaopatrzony w uchwyty (5, 5 ) pasa (6) stabilizującego biodra ćwiczącego, umieszczone w pobliżu przedniej krawędzi blatu (4), zaś do nóg przednich (3, 3 ) poniżej krawędzi blatu (4) są zamocowane uchwyty (7, 7 ) piersiowego pasa korekcyjnego (8), poniżej których jest zamocowany pałąk (9) dla rąk ćwiczącego. 2. Stół według zastrz. 1, znamienny tym, że uchwyty (7, 7 ) piersiowego pasa korekcyjnego (8) są zamocowane do nóg przednich (3, 3 ) przesuwnie w kierunku pionowym. 3. Stół według zastrz. 1, znamienny tym, że pałąk (9) jest zamocowany do nóg przednich (3, 3 ) przesuwnie w kierunku pionowym. 4. Stół według zastrz. 1 i 3, znamienny tym, że pałąk (9) ma kształt łuku, a jego wygięcie i położenie dobiera się w zależności od potrzeb ćwiczącego. 5. Stół według zastrz. 1, znamienny tym, że jest zaopatrzony w pas unieruchamiający kończyny dolne ćwiczącego, otaczający blat (4) stołu. 6. Stół według zastrz. 5, znamienny tym, że do blatu (4) w pobliżu nóg tylnych (2) są zamocowane przesuwne wzdłuż blatu (4) uchwyty (10) pasa unieruchamiającego kończyny dolne ćwiczącego. 7. Stół według zastrz. 1, znamienny tym, że jest wyposażony w urządzenie pomiarowe (16) do pomiaru siły mięśni grzbietu, brzucha, karku i szyi, połączone rozłącznie ze szkieletem stołu, składające się ze wspornika dolnego (11) i połączonej z nim sztywno pionowej kolumny (13), na której jest osadzony przesuwnie za pomocą suwaka (14) przyrząd pomiarowy (15).

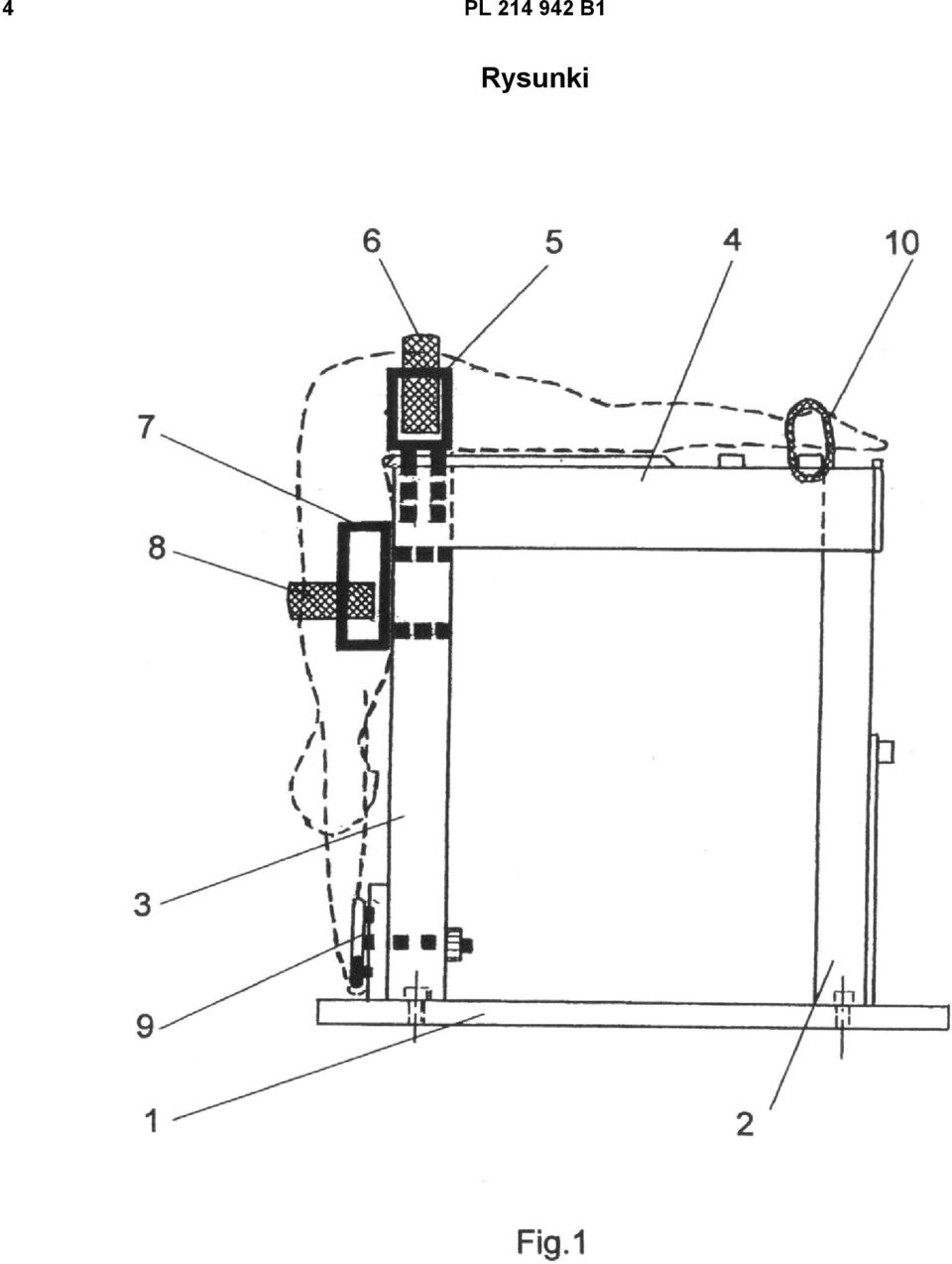

4 4 PL B1 Rysunki

5 PL B1 5

6 6 PL B1 Departament Wydawnictw UP RP Cena 2,46 zł (w tym 23% VAT)
