1 PL B3 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (61) Patent dodatkowy do patentu: (13) B3 (51) Int.Cl. A61C 9/00 ( ) (54) Uchwyt do stomatologicznej łyżki wyciskowej (43) Zgłoszenie ogłoszono: BUP 13/09 (73) Uprawniony z patentu: BORCZYK MONIKA, Bielsko-Biała, PL (45) O udzieleniu patentu ogłoszono: WUP 12/13 (72) Twórca(y) wynalazku: MONIKA BORCZYK, Bielsko-Biała, PL

2 2 PL B3 Opis wynalazku Przedmiotem wynalazku dodatkowego do wynalazku nr PL B1 jest uchwyt do stomatologicznej łyżki wyciskowej, używany w stomatologii i ortodoncji do pobierania wycisków anatomicznych, czynnościowych, częściowych i całkowitych, wykonanej z materiałów jednorazowego lub wielorazowego użytku. Powszechnie znane są łyżki wyciskowe służące do pobierania wycisków częściowych lub całkowitych. Z polskiego opisu patentowego PL B1 znana jest łyżka wyciskowa, charakteryzująca się tym, że uchwyt jest kształtką posiadającą obrzeże dopasowane do kształtu wyrostkowej części łyżki wyciskowej i obrzeże zamocowane jest w części wyrostkowej łyżki wyciskowej na całej długości jej łuku lub krócej o około korzystnie jeden centymetr od długości łuku łyżki wyciskowej, zaś uchwyt ma punkt nacisku w części centralnej łyżki wyciskowej, korzystnie w punkcie przecięcia osi symetrii, a odległość pomiędzy punktem nacisku w części centralnej a umocowaniem uchwytu do łyżki wyciskowej w każdym punkcie korzystnie jest taka sama. Znana jest również z polskiego opisu patentowego PL B1 i publikacji międzynarodowego zgłoszenia patentowego WO 2005/ A2 łyżka wyciskowa, charakteryzująca się tym, że ma kształtkę, która posiada lub nie posiada otwory i/lub wycięcia. Znana jest ponadto z publikacji międzynarodowych zgłoszeń patentowych WO 2005/ A2 i WO 2005/ A2, łyżka wyciskowa, charakteryzująca się tym, że łyżka wyciskowa lub kształtka może składać się z dwóch lub większej ilości części, które są połączone lub nie są połączone a łączą się w czasie pobierania wycisku. Znana, standardowa łyżka wyciskowa składa się z części centralnej, obejmującej pole protetyczne w jamie ustnej pacjenta, oraz uchwytu wychodzącego poza zasięg części centralnej, a przymocowanego do niej w okolicy miejsca, w którym po wprowadzeniu łyżki wyciskowej do ust pacjenta znajdowałyby się siekacze. W skład części centralnej, obejmującej pole protetyczne pacjenta wchodzą: część wyrostkowa i/lub część podniebienna. Znana jest również łyżka wciskowa, składająca się tylko z części centralnej i uchwytu zamocowanego do wyrostkowej części łyżki wyciskowej, bez uchwytu wychodzącego poza zasięg części centralnej. Uchwyt do stomatologicznej łyżki wyciskowej, spełniający funkcję równomiernego rozłożenia siły nacisku, ma postać kształtki posiadającej obrzeże dopasowane do kształtu wyrostkowej części łyżki wyciskowej i obrzeże zamocowane jest w części wyrostkowej łyżki wyciskowej na całej długości jej łuku lub krócej o około korzystnie jeden centymetr od długości łuku łyżki wyciskowej, zaś uchwyt ma punkt nacisku w części centralnej łyżki wyciskowej, korzystnie w punkcie przecięcia osi symetrii, a odległość pomiędzy punktem nacisku w części centralnej a umocowaniem uchwytu do łyżki wyciskowej w każdym punkcie korzystnie jest taka sama, według patentu PL B1, według wynalazku, charakteryzuje się tym, że posiada kształtkę o wypukłej powierzchni połączoną z częścią wyrostkową i/lub podniebienną i/lub językową i posiada korzystnie otwory i/lub wycięcia, przy czym w celu równomiernego rozłożenia siły nacisku, punkt nacisku na tej kształtce znajduje się powyżej części wyrostkowej łyżki wyciskowej. Punkt nacisku w kształtce znajduje się w jej centralnej części, odpowiadającej również centralnej części łyżki wyciskowej która służy do pobierania wycisku. Kształtka składa się z dwóch lub większej ilości części korzystnie połączonych lub łączących się w czasie pobierania wycisku. Przedmiot wynalazku został pokazany w przykładzie wykonania, na rysunku, na którym fig. 1 przedstawia w widoku z góry uchwyt do stomatologicznej łyżki wyciskowej, fig. 2 przedstawia w widoku z boku uchwyt do stomatologicznej łyżki wyciskowej, fig. 3 przedstawia w widoku z góry uchwyt do stomatologicznej łyżki wyciskowej pokazany na fig. 2 obrócony o 90, fig. 4 przedstawiono w widoku z góry przebieg linii międzywyrostkowej i fragment łyżki wyciskowej, fig. 5 przedstawiono w widoku z góry kształtkę łączącą się z częścią centralną, fig. 6 przedstawiono w przekroju poprzecznym modyfikacją kształtu standardowej łyżki wyciskowej, fig. 7 pokazano zarys linii podniebienno językowej, fig. 8 pokazano kształt linii będących składową lub całą linią międzywyrostkową, fig. 9 pokazano kształt linii będących składową lub całą linią wyrostkową, fig. 10 pokazano kształt linii wyrostkowej kształtki, fig. 11 pokazano część językową kształtki, fig. 12 pokazano wygląd wypukłej powierzchni kształtki, fig. 13 pokazano kształt wypukłej powierzchni kształtki w widoku z góry, a na fig. 14 pokazano w przekroju poprzecznym kształtkę będącą uchwytem.

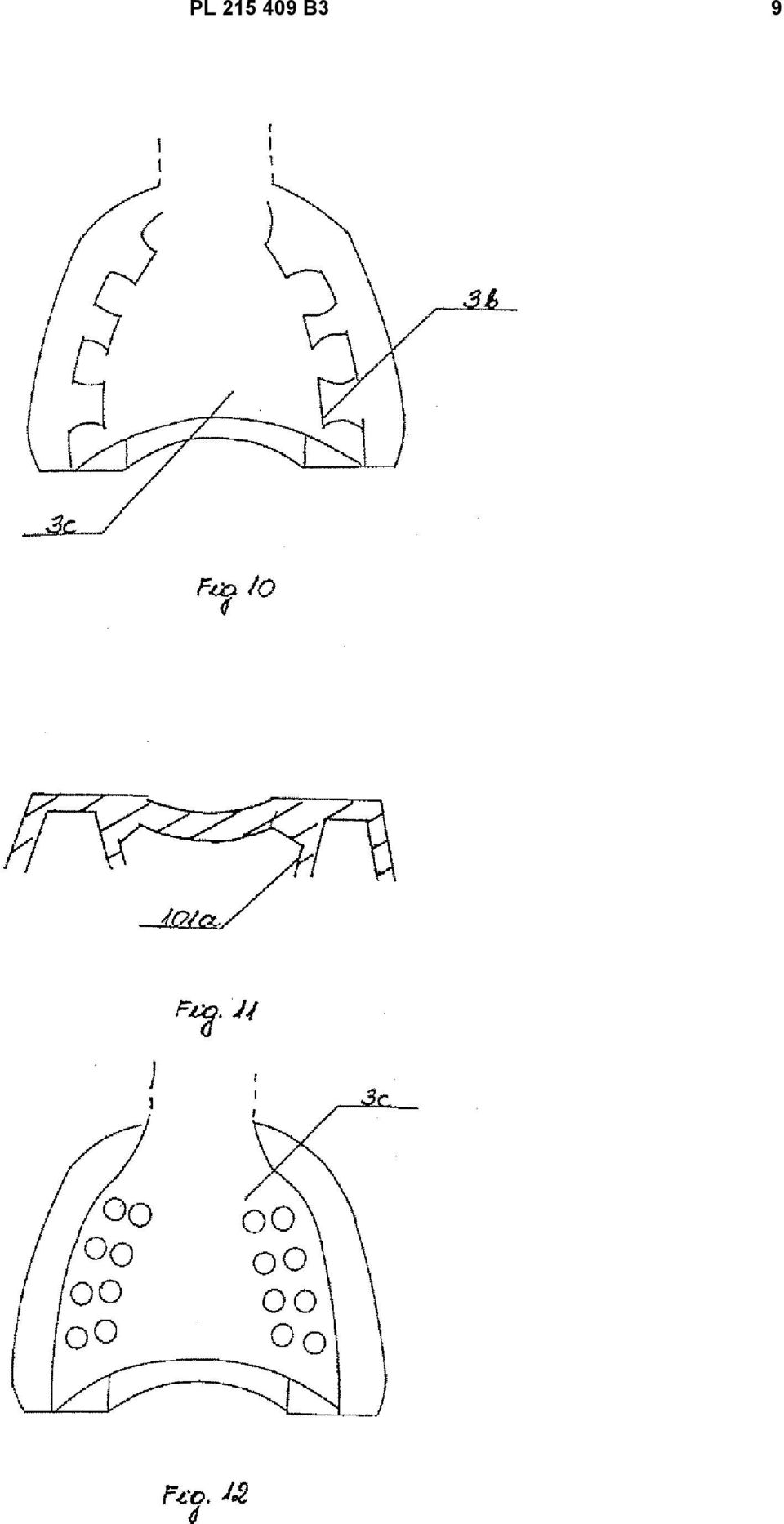

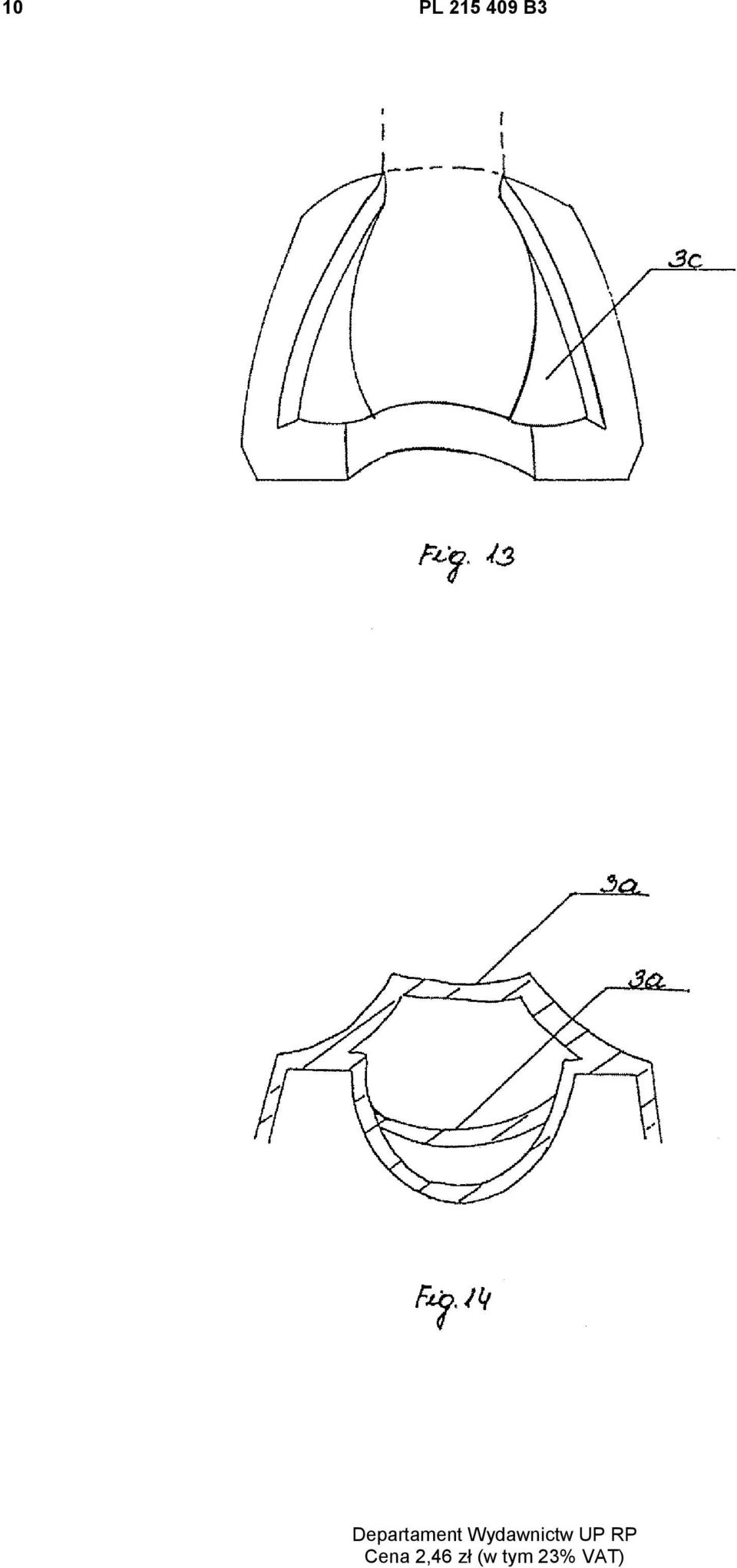

3 PL B3 3 Jak pokazano na rysunku przykładowy uchwyt do stomatologicznej łyżki wyciskowej widziany w widoku z góry składa się z kształtki 1a, części wyrostkowej 1b i części podniebiennej 1c. W widoku z boku składa się z kształtki 1a, części wewnętrznej łyżki wyciskowej 2b, standardowego uchwytu 2c, części zewnętrznej łyżki wyciskowej 2a, linii międzywyrostkowej kształtki 3a, linii wyrostkowej kształtki 3b i powierzchni kształtki 3c. Łyżka wyciskowa według wynalazku różni się od standardowej, znanej łyżki wyciskowej i innych łyżek wyciskowych, kształtką 1a, połączoną lub łączącą się z częścią centralną 173a łyżki wyciskowej w części wyrostkowej 1b i/lub podniebiennej 1c i/lub językowej 101a, pomocną w uzyskaniu lepszego lub równomiernego rozłożenia siły nacisku w czasie pobierania wycisku. Tak skonstruowana łyżka wyciskowa, składająca się z części centralnej 173a i znanego 2c lub dowolnego uchwytu i kształtki 1a, umożliwia wprowadzenie i wyjęcie łyżki wyciskowej do i z ust pacjenta. Wysokość łyżki składającej się tylko z części 173a i kształtki, bez standardowego znanego 2c lub dowolnego uchwytu, wraz z masą wyciskową jest zbyt duża utrudniając lub uniemożliwiając wprowadzenie jej do ust pacjenta, a siła przyssania ujawniająca się w czasie pobierania wycisku jest na tyle duża, że brak standardowego 2c, lub innego uchwytu uniemożliwia wyjęcie łyżki wyciskowej z ust pacjenta. Uchwyt do stomatologicznej łyżki wyciskowej będący przedmiotem wynalazku może mieć inny niż znany, standardowy uchwyt 2c, który ułatwia lub umożliwia wprowadzenie i/lub wyjęcie łyżki wyciskowej z ust pacjenta. Użyteczna jest łyżka wyciskowa, składająca się tylko z części 173a i kształtki 1a, pod warunkiem, że kształtka jest uchwytem. Kształtka 1a, która posiada uszko, zwiększa wysokość łyżki wyciskowej uniemożliwiając lub ograniczając wprowadzenie jej do ust pacjenta. Kształtka 1a najczęściej nie wychodzi poza obrys wyrostkowej 1b i/lub podniebiennej 1c części łyżki wyciskowej i znajduje się po zewnętrznej stronie 2a łyżki wyciskowej. Kształtka 1a lub połączenie kształtki 1a z częścią wyrostkową 1b jest modyfikacją kształtu standardowej łyżki wyciskowej, zmieniającą nieznacznie jej wygląd. Kształtka 1a lub połączenie kształtki 1a z częścią wyrostkową 1b użyta do łyżek całkowitych i częściowych w czasie pobierania wycisku, kieruje siłę nacisku w łyżce górnej korzystnie w stronę podniebienia, a w łyżce wyciskowej dolnej korzystnie w stronę żuchwy. Najkorzystniejszym miejscem nacisku jest część centralna tej części łyżki wyciskowej 173a, która zwana jest również częścią centralną łyżki wyciskowej i służy do pobierania wycisku. Kształtka 1a lub część kształtki 1a połączona z częścią podniebienną 1c i/lub wyrostkową 1b lub połączona z częścią wyrostkową 1b i/lub językową ma w przekroju poprzecznym i w widoku z góry i w widoku z boku dowolny kształt opisany linią międzywyrostkową kształtki 3a, linią wyrostkową kształtki 3b, powierzchnią kształtki 3c i linią podniebienno / językową kształtki 164a. Linia międzywyrostkowa /linie międzywyrostkowe 3a przebiega/przebiegają w poprzek części wyrostkowej łyżki wyciskowej, pomiędzy prawą i lewą / lewą a prawą stroną łyżki wyciskowej lub przebiega / przebiegają z lewej na prawą/ prawej na lewą stronę łyżki wyciskowej oraz przebiegają pod kątem do części wyrostkowej łyżki wyciskowej, w przekroju poprzecznym i/lub podłużnym i/lub widoku z góry, łyżki wyciskowej. Linia / linie międzywyrostkowa / -we 3a, kształtki w widoku z góry i w przekroju poprzecznym są kombinacją linii o różnych lub tych samych wymiarach i/lub promieniu i/lub kącie nachylenia i/lub długości i/lub wysokości i/lub grubości. Linie będące składową lub całą linią międzywyrostkową 3a są okrągłe i/lub proste i/lub półokrągłe i/lub owalne i/lub łamane i/lub prostokątne i/lub kwadratowe i/lub skośne i/lub trójkątne. Linia / linie wyrostkowa / -we kształtki 3b przebiega / przebiegają wzdłuż, to znaczy z przodu do tyłu / tyłu do przodu łyżki wyciskowej, części wyrostkowej i/lub podniebiennej i/lub językowej części łyżki wyciskowej lub przebiegają z przodu do tyłu / tyłu do przodu łyżki wyciskowej lub przebiegają pod kątem do części wyrostkowej łyżki wyciskowej. Przód łyżki wyciskowej znajduje się w miejscu, gdzie w standardowej łyżce jest uchwyt. Linia / linie wyrostkowa / wyrostkowe są połączeniem kształtki ze standardową lub inną łyżką wyciskową. Linia / linie wyrostkowa / -we 3b, kształtki w widoku z góry i w przekroju poprzecznym są kombinacją linii o różnych lub tych samych wymiarach i/lub promieniu i/lub kącie nachylenia i/lub długości i/lub wysokości i/lub grubości. Linie będące składową lub całą linią wyrostkową są okrągłe i/lub proste i/lub półokrągłe i/lub owalne i/lub łamane i/lub prostokątne i/lub kwadratowe i/lub skośne i/lub trójkątne.

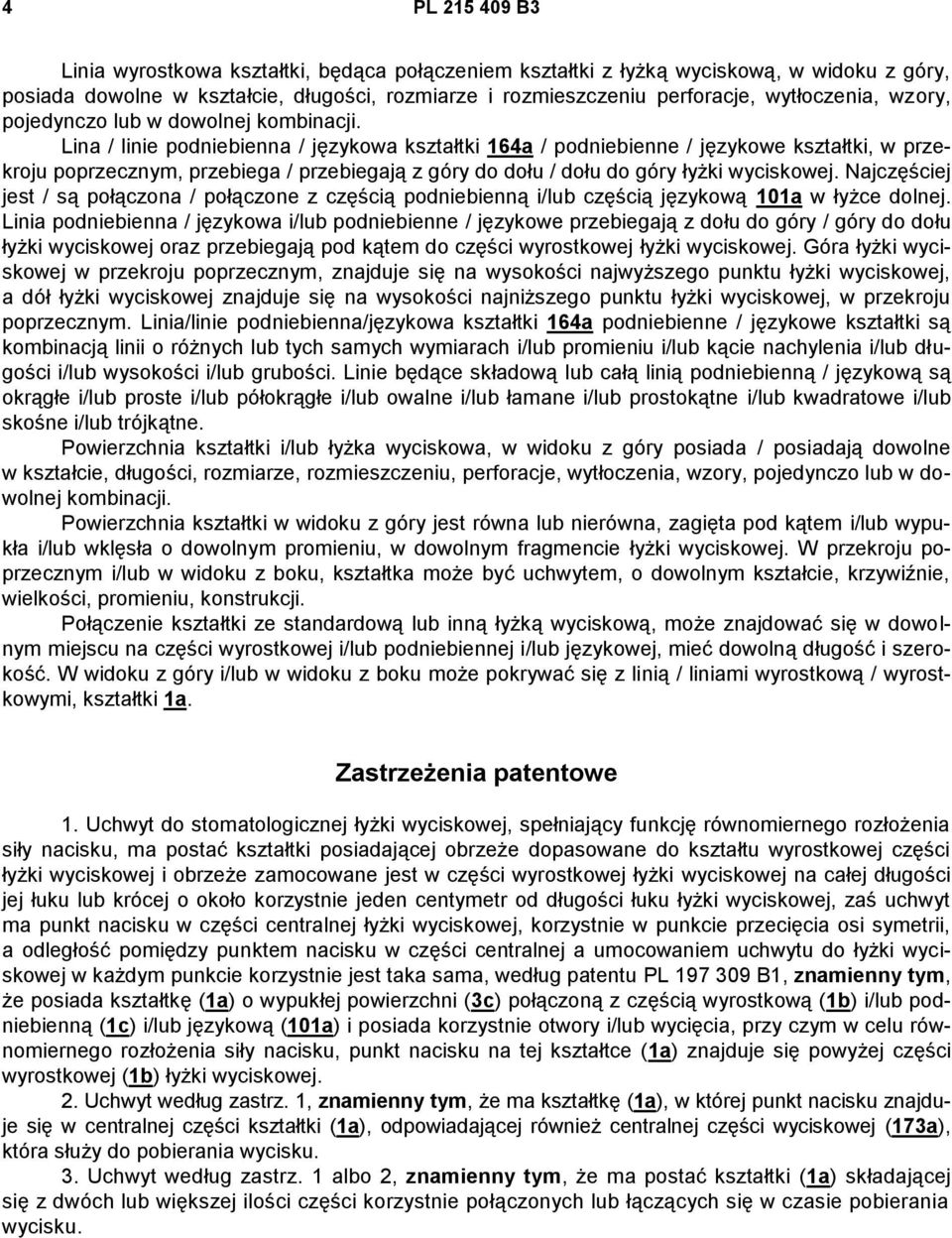

4 4 PL B3 Linia wyrostkowa kształtki, będąca połączeniem kształtki z łyżką wyciskową, w widoku z góry, posiada dowolne w kształcie, długości, rozmiarze i rozmieszczeniu perforacje, wytłoczenia, wzory, pojedynczo lub w dowolnej kombinacji. Lina / linie podniebienna / językowa kształtki 164a / podniebienne / językowe kształtki, w przekroju poprzecznym, przebiega / przebiegają z góry do dołu / dołu do góry łyżki wyciskowej. Najczęściej jest / są połączona / połączone z częścią podniebienną i/lub częścią językową 101a w łyżce dolnej. Linia podniebienna / językowa i/lub podniebienne / językowe przebiegają z dołu do góry / góry do dołu łyżki wyciskowej oraz przebiegają pod kątem do części wyrostkowej łyżki wyciskowej. Góra łyżki wyciskowej w przekroju poprzecznym, znajduje się na wysokości najwyższego punktu łyżki wyciskowej, a dół łyżki wyciskowej znajduje się na wysokości najniższego punktu łyżki wyciskowej, w przekroju poprzecznym. Linia/linie podniebienna/językowa kształtki 164a podniebienne / językowe kształtki są kombinacją linii o różnych lub tych samych wymiarach i/lub promieniu i/lub kącie nachylenia i/lub długości i/lub wysokości i/lub grubości. Linie będące składową lub całą linią podniebienną / językową są okrągłe i/lub proste i/lub półokrągłe i/lub owalne i/lub łamane i/lub prostokątne i/lub kwadratowe i/lub skośne i/lub trójkątne. Powierzchnia kształtki i/lub łyżka wyciskowa, w widoku z góry posiada / posiadają dowolne w kształcie, długości, rozmiarze, rozmieszczeniu, perforacje, wytłoczenia, wzory, pojedynczo lub w dowolnej kombinacji. Powierzchnia kształtki w widoku z góry jest równa lub nierówna, zagięta pod kątem i/lub wypukła i/lub wklęsła o dowolnym promieniu, w dowolnym fragmencie łyżki wyciskowej. W przekroju poprzecznym i/lub w widoku z boku, kształtka może być uchwytem, o dowolnym kształcie, krzywiźnie, wielkości, promieniu, konstrukcji. Połączenie kształtki ze standardową lub inną łyżką wyciskową, może znajdować się w dowolnym miejscu na części wyrostkowej i/lub podniebiennej i/lub językowej, mieć dowolną długość i szerokość. W widoku z góry i/lub w widoku z boku może pokrywać się z linią / liniami wyrostkową / wyrostkowymi, kształtki 1a. Zastrzeżenia patentowe 1. Uchwyt do stomatologicznej łyżki wyciskowej, spełniający funkcję równomiernego rozłożenia siły nacisku, ma postać kształtki posiadającej obrzeże dopasowane do kształtu wyrostkowej części łyżki wyciskowej i obrzeże zamocowane jest w części wyrostkowej łyżki wyciskowej na całej długości jej łuku lub krócej o około korzystnie jeden centymetr od długości łuku łyżki wyciskowej, zaś uchwyt ma punkt nacisku w części centralnej łyżki wyciskowej, korzystnie w punkcie przecięcia osi symetrii, a odległość pomiędzy punktem nacisku w części centralnej a umocowaniem uchwytu do łyżki wyciskowej w każdym punkcie korzystnie jest taka sama, według patentu PL B1, znamienny tym, że posiada kształtkę (1a) o wypukłej powierzchni (3c) połączoną z częścią wyrostkową (1b) i/lub podniebienną (1c) i/lub językową (101a) i posiada korzystnie otwory i/lub wycięcia, przy czym w celu równomiernego rozłożenia siły nacisku, punkt nacisku na tej kształtce (1a) znajduje się powyżej części wyrostkowej (1b) łyżki wyciskowej. 2. Uchwyt według zastrz. 1, znamienny tym, że ma kształtkę (1a), w której punkt nacisku znajduje się w centralnej części kształtki (1a), odpowiadającej również centralnej części wyciskowej (173a), która służy do pobierania wycisku. 3. Uchwyt według zastrz. 1 albo 2, znamienny tym, że ma postać kształtki (1a) składającej się z dwóch lub większej ilości części korzystnie połączonych lub łączących się w czasie pobierania wycisku.

5 PL B3 5 Rysunki

6 6 PL B3

7 PL B3 7

8 8 PL B3

9 PL B3 9

10 10 PL B3 Departament Wydawnictw UP RP Cena 2,46 zł (w tym 23% VAT)
