EKSPERTYZA TECHNICZNA

Transkrypt

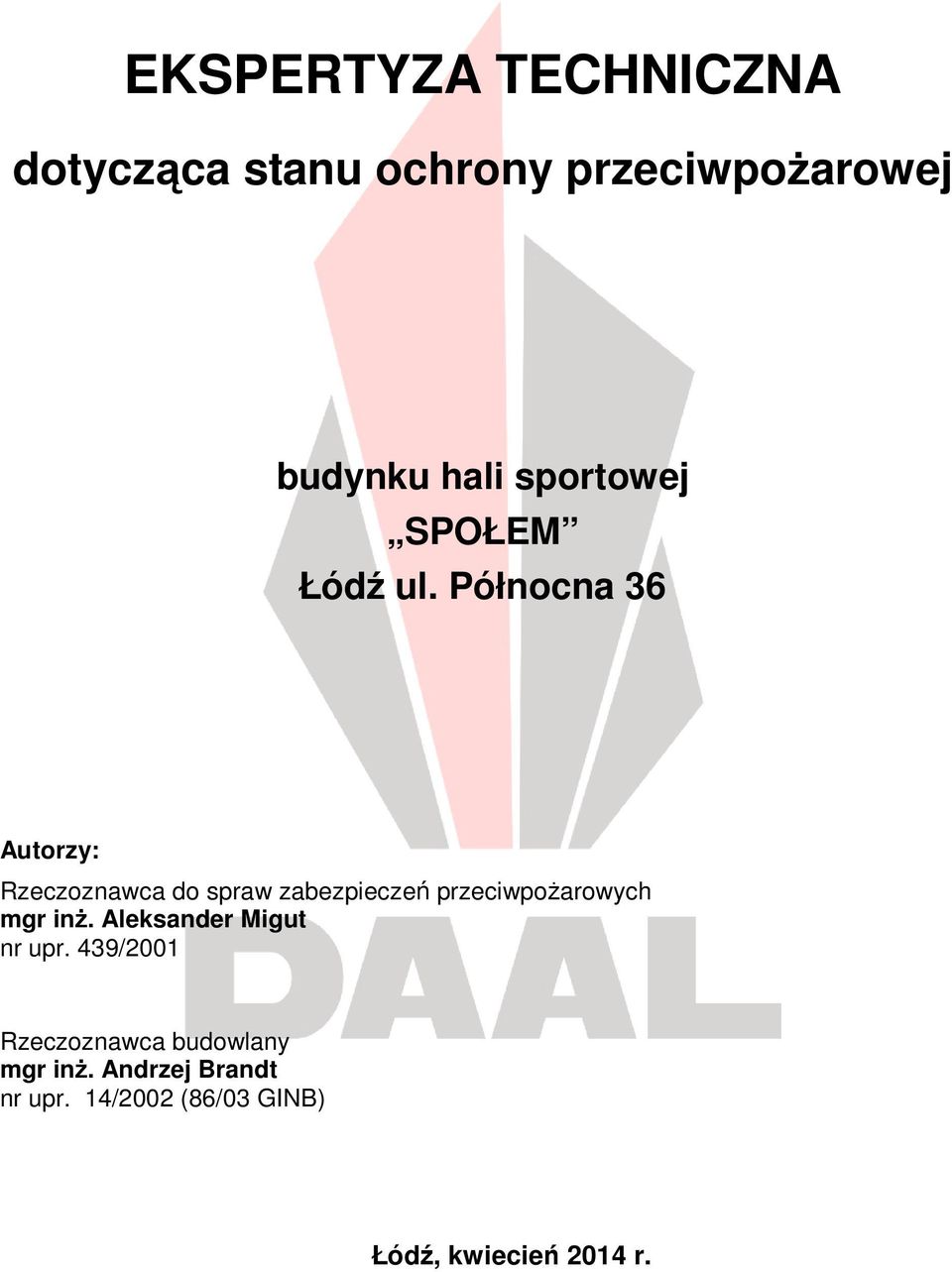

1 dotycząca stanu ochrony przeciwpożarowej budynku hali sportowej SPOŁEM Łódź ul. Północna 36 Autorzy: Rzeczoznawca do spraw zabezpieczeń przeciwpożarowych mgr inż. Aleksander Migut nr upr. 439/2001 Rzeczoznawca budowlany mgr inż. Andrzej Brandt nr upr. 14/2002 (86/03 GINB) Łódź, kwiecień 2014 r.

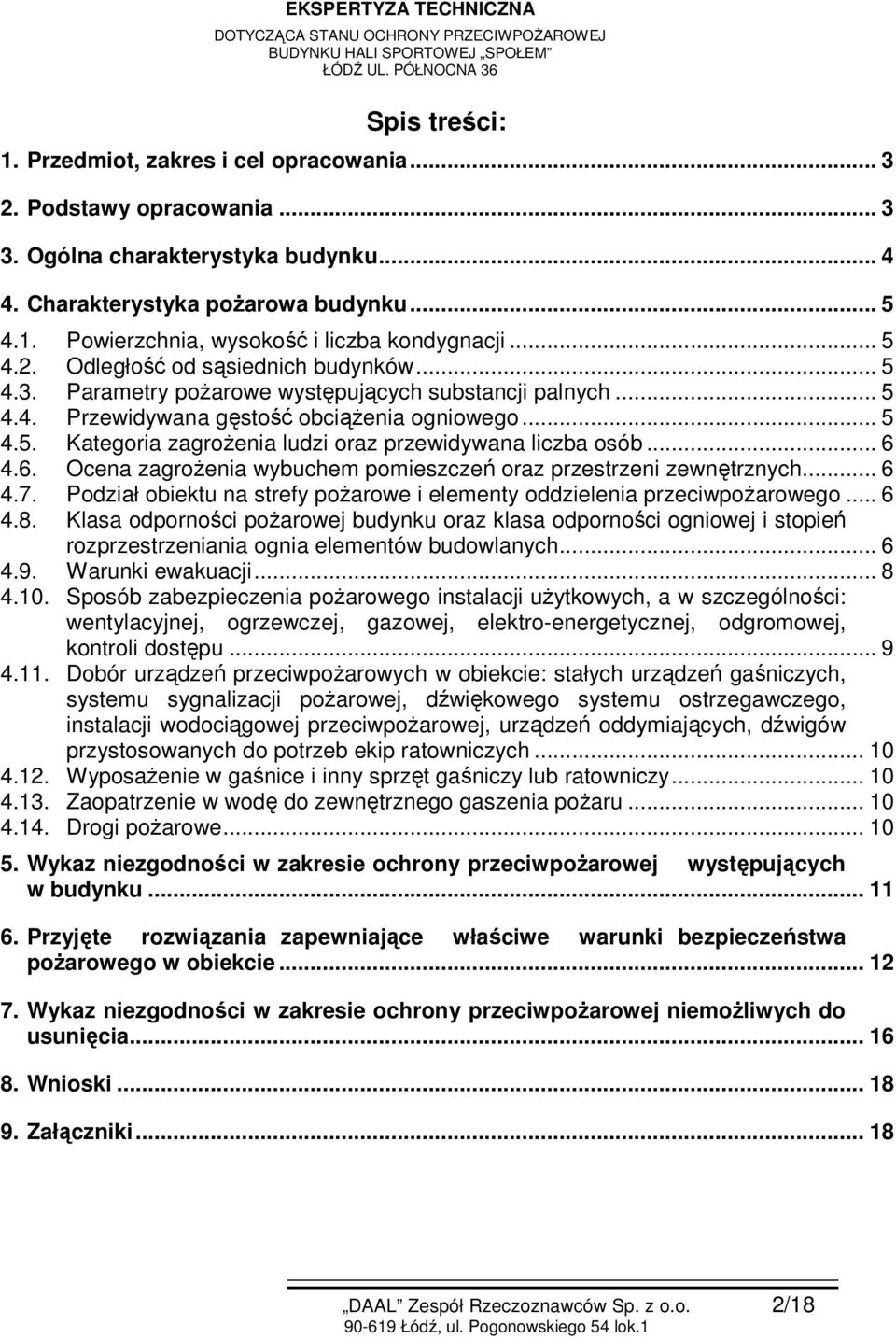

2 Spis treści: 1. Przedmiot, zakres i cel opracowania Podstawy opracowania Ogólna charakterystyka budynku Charakterystyka pożarowa budynku Powierzchnia, wysokość i liczba kondygnacji Odległość od sąsiednich budynków Parametry pożarowe występujących substancji palnych Przewidywana gęstość obciążenia ogniowego Kategoria zagrożenia ludzi oraz przewidywana liczba osób Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych Podział obiektu na strefy pożarowe i elementy oddzielenia przeciwpożarowego Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Warunki ewakuacji Sposób zabezpieczenia pożarowego instalacji użytkowych, a w szczególności: wentylacyjnej, ogrzewczej, gazowej, elektro-energetycznej, odgromowej, kontroli dostępu Dobór urządzeń przeciwpożarowych w obiekcie: stałych urządzeń gaśniczych, systemu sygnalizacji pożarowej, dźwiękowego systemu ostrzegawczego, instalacji wodociągowej przeciwpożarowej, urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych Wyposażenie w gaśnice i inny sprzęt gaśniczy lub ratowniczy Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Drogi pożarowe Wykaz niezgodności w zakresie ochrony przeciwpożarowej występujących w budynku Przyjęte rozwiązania zapewniające właściwe warunki bezpieczeństwa pożarowego w obiekcie Wykaz niezgodności w zakresie ochrony przeciwpożarowej niemożliwych do usunięcia Wnioski Załączniki DAAL Zespół Rzeczoznawców Sp. z o.o. 2/18

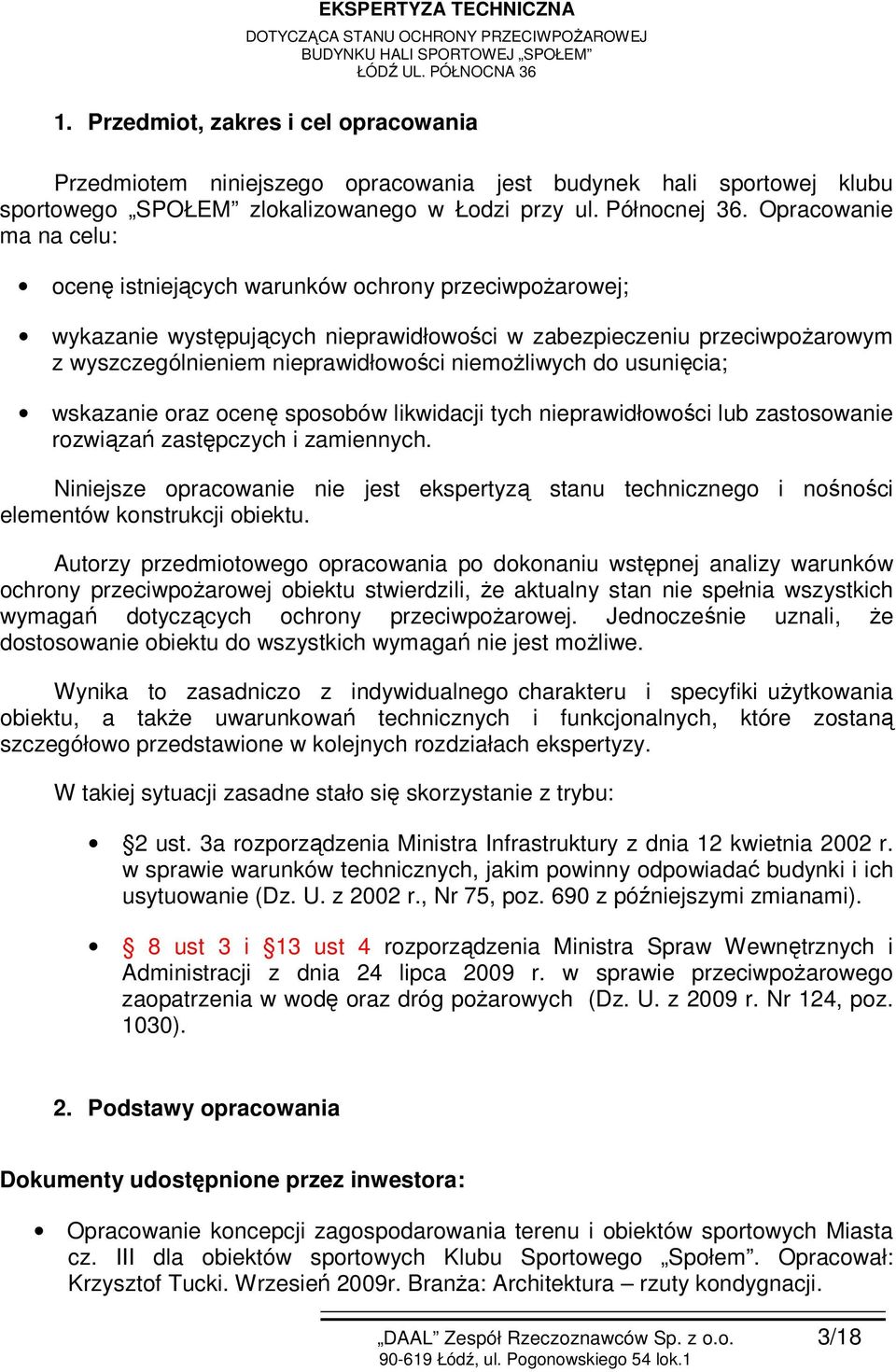

3 1. Przedmiot, zakres i cel opracowania Przedmiotem niniejszego opracowania jest budynek hali sportowej klubu sportowego SPOŁEM zlokalizowanego w Łodzi przy ul. Północnej 36. Opracowanie ma na celu: ocenę istniejących warunków ochrony przeciwpożarowej; wykazanie występujących nieprawidłowości w zabezpieczeniu przeciwpożarowym z wyszczególnieniem nieprawidłowości niemożliwych do usunięcia; wskazanie oraz ocenę sposobów likwidacji tych nieprawidłowości lub zastosowanie rozwiązań zastępczych i zamiennych. Niniejsze opracowanie nie jest ekspertyzą stanu technicznego i nośności elementów konstrukcji obiektu. Autorzy przedmiotowego opracowania po dokonaniu wstępnej analizy warunków ochrony przeciwpożarowej obiektu stwierdzili, że aktualny stan nie spełnia wszystkich wymagań dotyczących ochrony przeciwpożarowej. Jednocześnie uznali, że dostosowanie obiektu do wszystkich wymagań nie jest możliwe. Wynika to zasadniczo z indywidualnego charakteru i specyfiki użytkowania obiektu, a także uwarunkowań technicznych i funkcjonalnych, które zostaną szczegółowo przedstawione w kolejnych rozdziałach ekspertyzy. W takiej sytuacji zasadne stało się skorzystanie z trybu: 2 ust. 3a rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r., Nr 75, poz. 690 z późniejszymi zmianami). 8 ust 3 i 13 ust 4 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. z 2009 r. Nr 124, poz. 1030). 2. Podstawy opracowania Dokumenty udostępnione przez inwestora: Opracowanie koncepcji zagospodarowania terenu i obiektów sportowych Miasta cz. III dla obiektów sportowych Klubu Sportowego Społem. Opracował: Krzysztof Tucki. Wrzesień 2009r. Branża: Architektura rzuty kondygnacji. DAAL Zespół Rzeczoznawców Sp. z o.o. 3/18

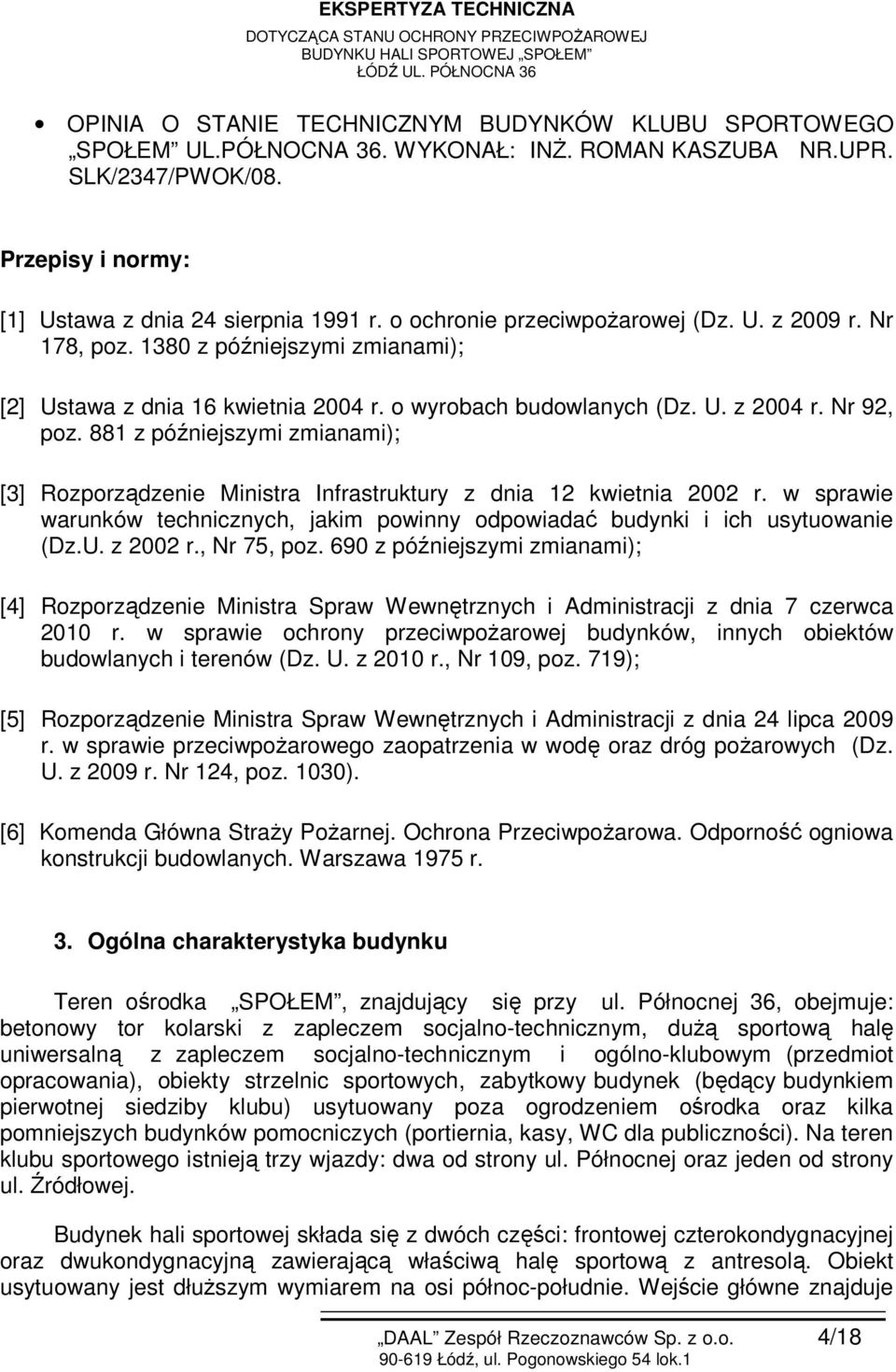

4 OPINIA O STANIE TECHNICZNYM BUDYNKÓW KLUBU SPORTOWEGO SPOŁEM UL.PÓŁNOCNA 36. WYKONAŁ: INŻ. ROMAN KASZUBA NR.UPR. SLK/2347/PWOK/08. Przepisy i normy: [1] Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. z 2009 r. Nr 178, poz z późniejszymi zmianami); [2] Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881 z późniejszymi zmianami); [3] Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r., Nr 75, poz. 690 z późniejszymi zmianami); [4] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010 r., Nr 109, poz. 719); [5] Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. z 2009 r. Nr 124, poz. 1030). [6] Komenda Główna Straży Pożarnej. Ochrona Przeciwpożarowa. Odporność ogniowa konstrukcji budowlanych. Warszawa 1975 r. 3. Ogólna charakterystyka budynku Teren ośrodka SPOŁEM, znajdujący się przy ul. Północnej 36, obejmuje: betonowy tor kolarski z zapleczem socjalno-technicznym, dużą sportową halę uniwersalną z zapleczem socjalno-technicznym i ogólno-klubowym (przedmiot opracowania), obiekty strzelnic sportowych, zabytkowy budynek (będący budynkiem pierwotnej siedziby klubu) usytuowany poza ogrodzeniem ośrodka oraz kilka pomniejszych budynków pomocniczych (portiernia, kasy, WC dla publiczności). Na teren klubu sportowego istnieją trzy wjazdy: dwa od strony ul. Północnej oraz jeden od strony ul. Źródłowej. Budynek hali sportowej składa się z dwóch części: frontowej czterokondygnacyjnej oraz dwukondygnacyjną zawierającą właściwą halę sportową z antresolą. Obiekt usytuowany jest dłuższym wymiarem na osi północ-południe. Wejście główne znajduje DAAL Zespół Rzeczoznawców Sp. z o.o. 4/18

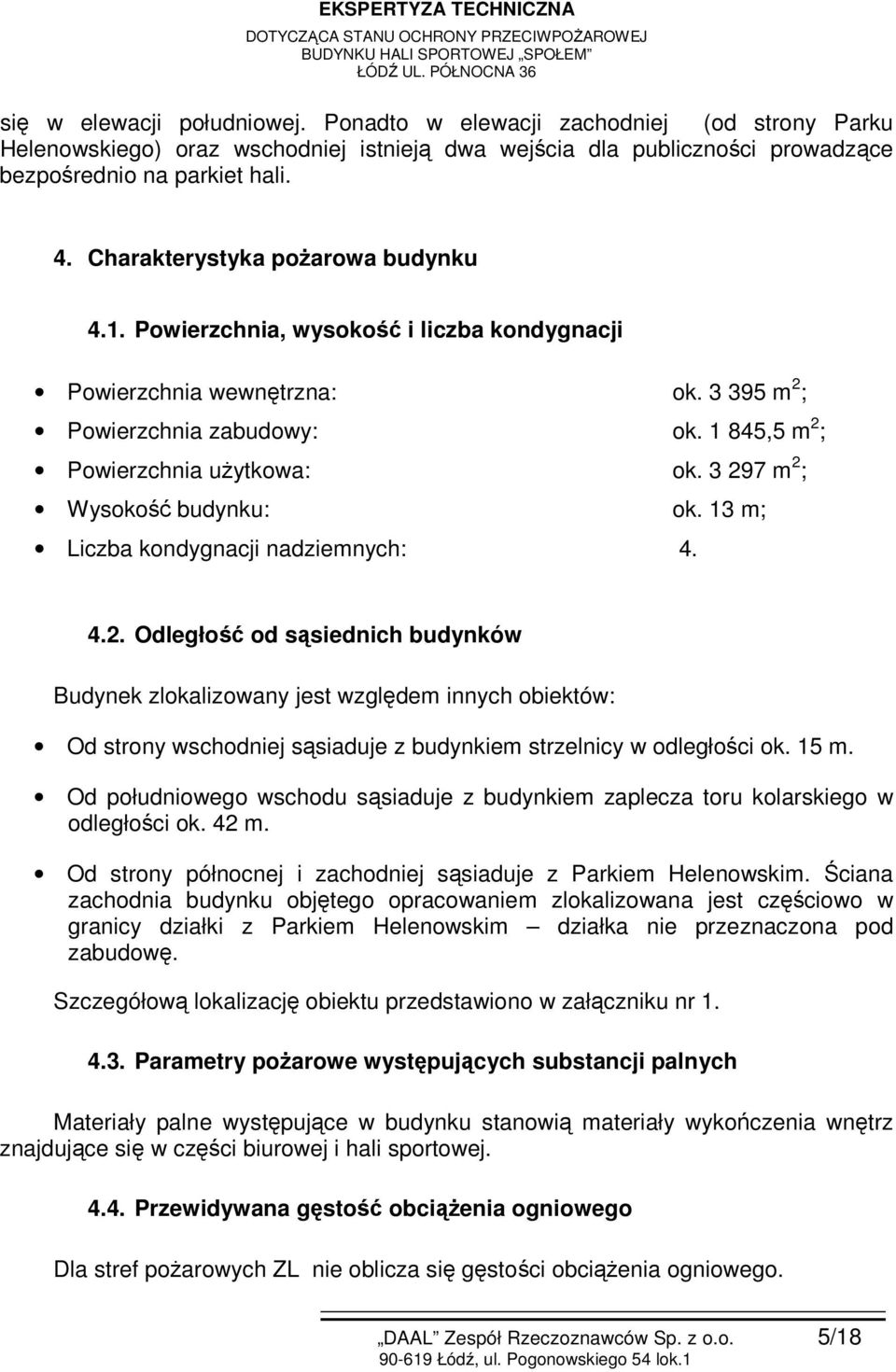

5 się w elewacji południowej. Ponadto w elewacji zachodniej (od strony Parku Helenowskiego) oraz wschodniej istnieją dwa wejścia dla publiczności prowadzące bezpośrednio na parkiet hali. 4. Charakterystyka pożarowa budynku 4.1. Powierzchnia, wysokość i liczba kondygnacji Powierzchnia wewnętrzna: ok m 2 ; Powierzchnia zabudowy: ok ,5 m 2 ; Powierzchnia użytkowa: ok m 2 ; Wysokość budynku: ok. 13 m; Liczba kondygnacji nadziemnych: Odległość od sąsiednich budynków Budynek zlokalizowany jest względem innych obiektów: Od strony wschodniej sąsiaduje z budynkiem strzelnicy w odległości ok. 15 m. Od południowego wschodu sąsiaduje z budynkiem zaplecza toru kolarskiego w odległości ok. 42 m. Od strony północnej i zachodniej sąsiaduje z Parkiem Helenowskim. Ściana zachodnia budynku objętego opracowaniem zlokalizowana jest częściowo w granicy działki z Parkiem Helenowskim działka nie przeznaczona pod zabudowę. Szczegółową lokalizację obiektu przedstawiono w załączniku nr Parametry pożarowe występujących substancji palnych Materiały palne występujące w budynku stanowią materiały wykończenia wnętrz znajdujące się w części biurowej i hali sportowej Przewidywana gęstość obciążenia ogniowego Dla stref pożarowych ZL nie oblicza się gęstości obciążenia ogniowego. DAAL Zespół Rzeczoznawców Sp. z o.o. 5/18

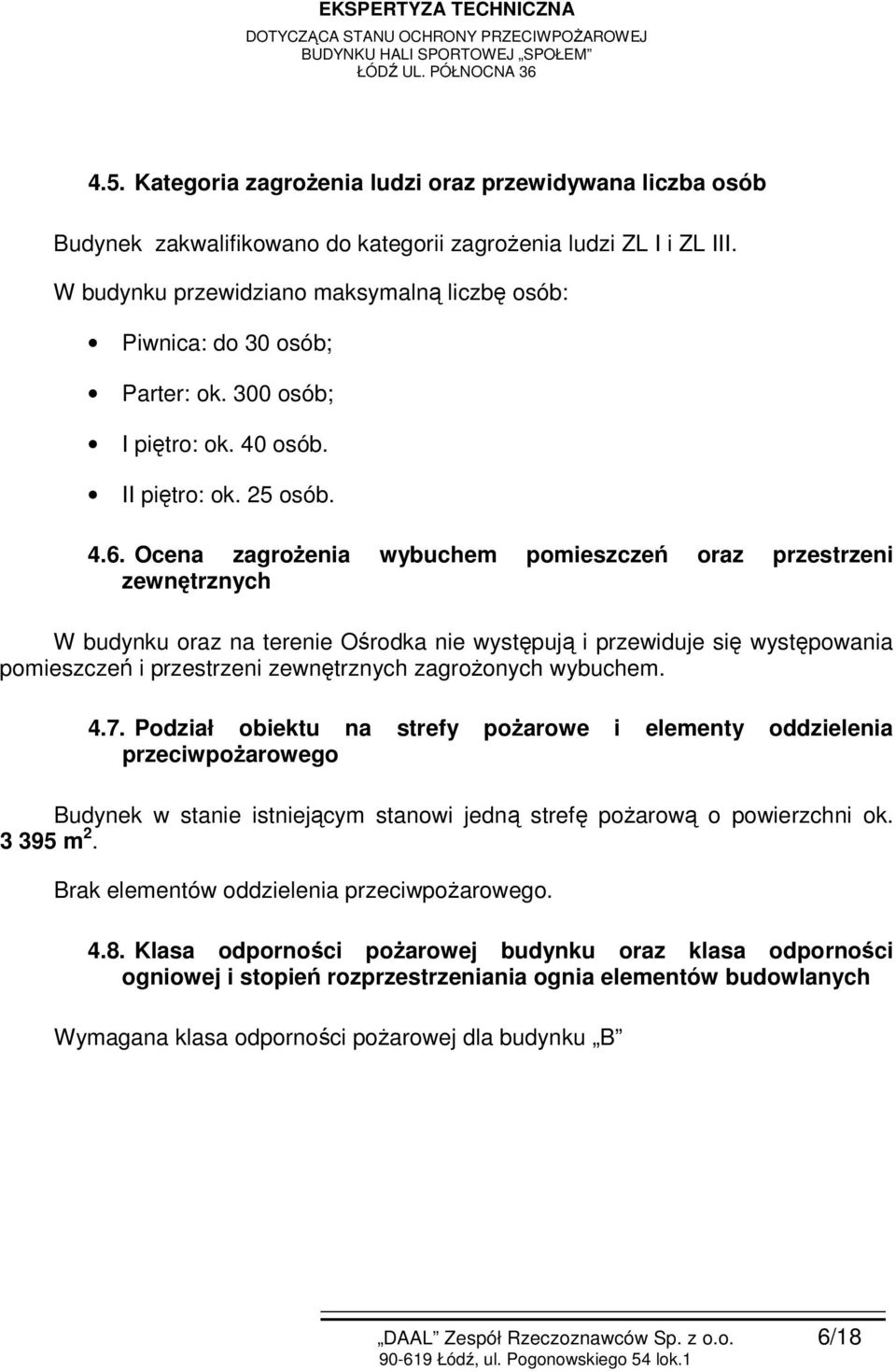

6 4.5. Kategoria zagrożenia ludzi oraz przewidywana liczba osób Budynek zakwalifikowano do kategorii zagrożenia ludzi ZL I i ZL III. W budynku przewidziano maksymalną liczbę osób: Piwnica: do 30 osób; Parter: ok. 300 osób; I piętro: ok. 40 osób. II piętro: ok. 25 osób Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych W budynku oraz na terenie Ośrodka nie występują i przewiduje się występowania pomieszczeń i przestrzeni zewnętrznych zagrożonych wybuchem Podział obiektu na strefy pożarowe i elementy oddzielenia przeciwpożarowego Budynek w stanie istniejącym stanowi jedną strefę pożarową o powierzchni ok m 2. Brak elementów oddzielenia przeciwpożarowego Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Wymagana klasa odporności pożarowej dla budynku B DAAL Zespół Rzeczoznawców Sp. z o.o. 6/18

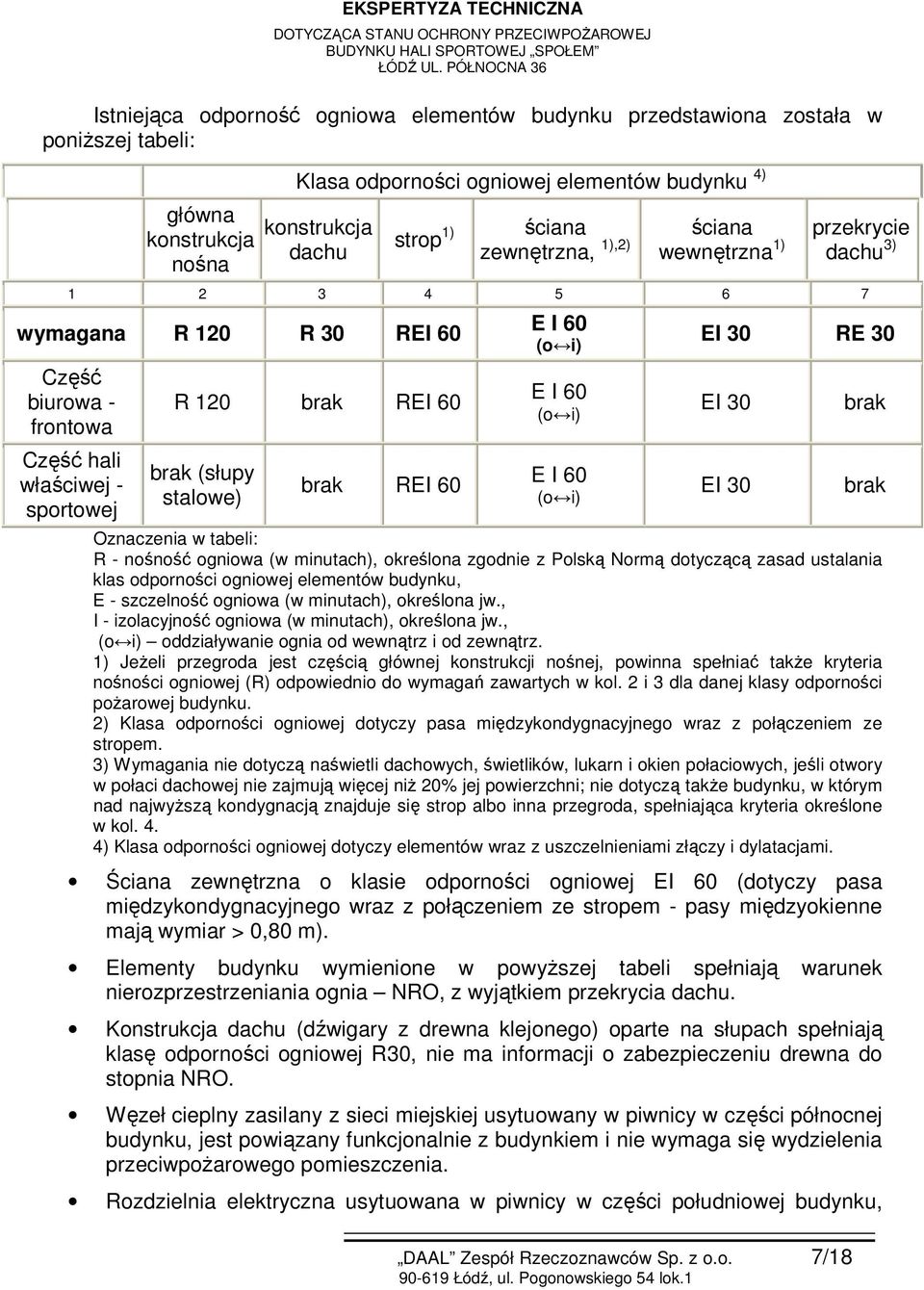

7 Istniejąca odporność ogniowa elementów budynku przedstawiona została w poniższej tabeli: główna konstrukcja nośna Klasa odporności ogniowej elementów budynku 4) konstrukcja dachu strop 1) ściana zewnętrzna, 1),2) ściana wewnętrzna 1) przekrycie dachu 3) wymagana R 120 R 30 REI 60 Część biurowa - frontowa Część hali właściwej - sportowej R 120 brak REI 60 brak (słupy stalowe) brak REI 60 E I 60 (o i) E I 60 (o i) E I 60 (o i) EI 30 RE 30 EI 30 EI 30 brak brak Oznaczenia w tabeli: R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, E - szczelność ogniowa (w minutach), określona jw., I - izolacyjność ogniowa (w minutach), określona jw., (o i) oddziaływanie ognia od wewnątrz i od zewnątrz. 1) Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności pożarowej budynku. 2) Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem. 3) Wymagania nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych, jeśli otwory w połaci dachowej nie zajmują więcej niż 20% jej powierzchni; nie dotyczą także budynku, w którym nad najwyższą kondygnacją znajduje się strop albo inna przegroda, spełniająca kryteria określone w kol. 4. 4) Klasa odporności ogniowej dotyczy elementów wraz z uszczelnieniami złączy i dylatacjami. Ściana zewnętrzna o klasie odporności ogniowej EI 60 (dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem - pasy międzyokienne mają wymiar > 0,80 m). Elementy budynku wymienione w powyższej tabeli spełniają warunek nierozprzestrzeniania ognia NRO, z wyjątkiem przekrycia dachu. Konstrukcja dachu (dźwigary z drewna klejonego) oparte na słupach spełniają klasę odporności ogniowej R30, nie ma informacji o zabezpieczeniu drewna do stopnia NRO. Węzeł cieplny zasilany z sieci miejskiej usytuowany w piwnicy w części północnej budynku, jest powiązany funkcjonalnie z budynkiem i nie wymaga się wydzielenia przeciwpożarowego pomieszczenia. Rozdzielnia elektryczna usytuowana w piwnicy w części południowej budynku, DAAL Zespół Rzeczoznawców Sp. z o.o. 7/18

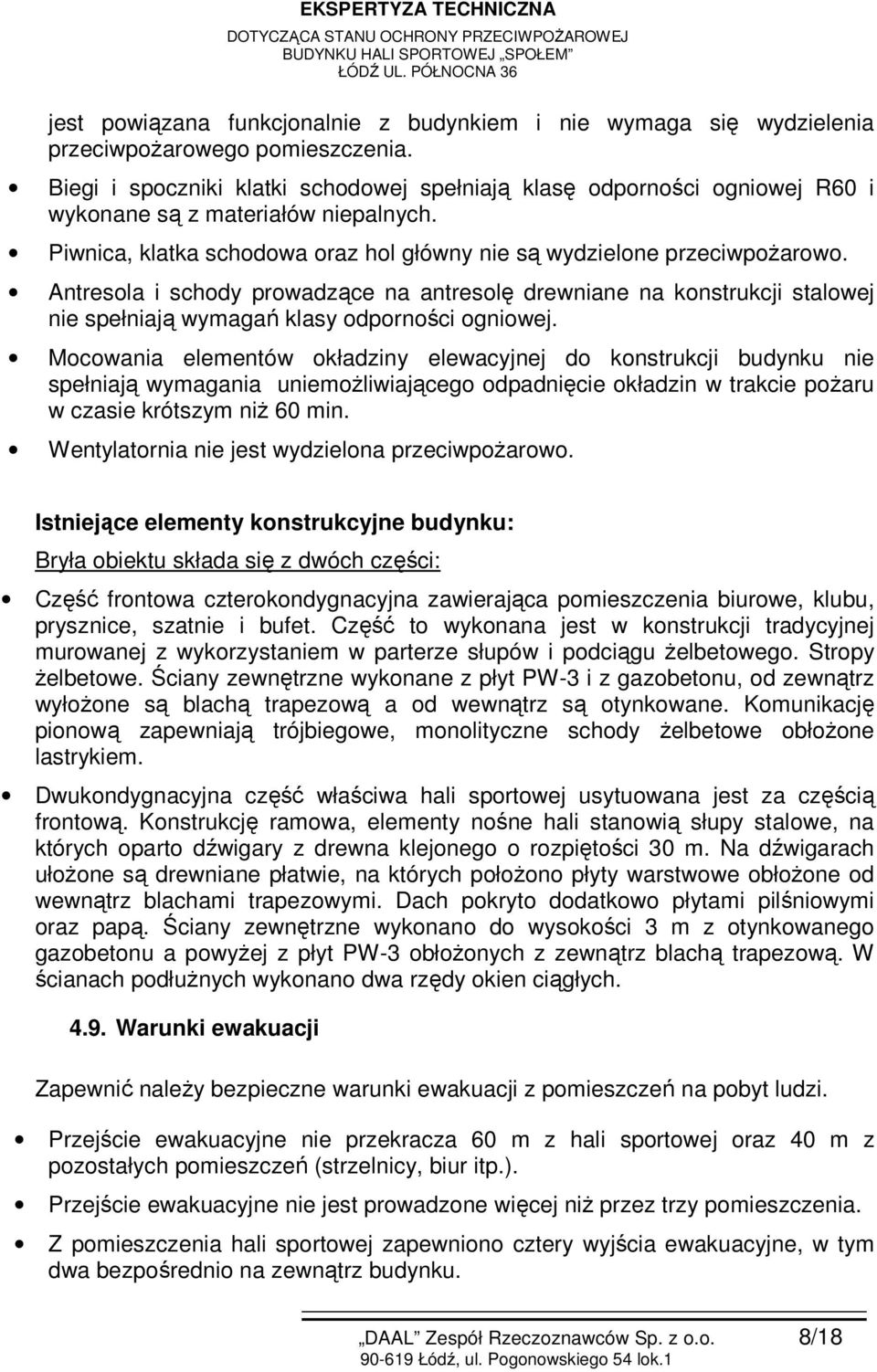

8 jest powiązana funkcjonalnie z budynkiem i nie wymaga się wydzielenia przeciwpożarowego pomieszczenia. Biegi i spoczniki klatki schodowej spełniają klasę odporności ogniowej R60 i wykonane są z materiałów niepalnych. Piwnica, klatka schodowa oraz hol główny nie są wydzielone przeciwpożarowo. Antresola i schody prowadzące na antresolę drewniane na konstrukcji stalowej nie spełniają wymagań klasy odporności ogniowej. Mocowania elementów okładziny elewacyjnej do konstrukcji budynku nie spełniają wymagania uniemożliwiającego odpadnięcie okładzin w trakcie pożaru w czasie krótszym niż 60 min. Wentylatornia nie jest wydzielona przeciwpożarowo. Istniejące elementy konstrukcyjne budynku: Bryła obiektu składa się z dwóch części: Część frontowa czterokondygnacyjna zawierająca pomieszczenia biurowe, klubu, prysznice, szatnie i bufet. Część to wykonana jest w konstrukcji tradycyjnej murowanej z wykorzystaniem w parterze słupów i podciągu żelbetowego. Stropy żelbetowe. Ściany zewnętrzne wykonane z płyt PW-3 i z gazobetonu, od zewnątrz wyłożone są blachą trapezową a od wewnątrz są otynkowane. Komunikację pionową zapewniają trójbiegowe, monolityczne schody żelbetowe obłożone lastrykiem. Dwukondygnacyjna część właściwa hali sportowej usytuowana jest za częścią frontową. Konstrukcję ramowa, elementy nośne hali stanowią słupy stalowe, na których oparto dźwigary z drewna klejonego o rozpiętości 30 m. Na dźwigarach ułożone są drewniane płatwie, na których położono płyty warstwowe obłożone od wewnątrz blachami trapezowymi. Dach pokryto dodatkowo płytami pilśniowymi oraz papą. Ściany zewnętrzne wykonano do wysokości 3 m z otynkowanego gazobetonu a powyżej z płyt PW-3 obłożonych z zewnątrz blachą trapezową. W ścianach podłużnych wykonano dwa rzędy okien ciągłych Warunki ewakuacji Zapewnić należy bezpieczne warunki ewakuacji z pomieszczeń na pobyt ludzi. Przejście ewakuacyjne nie przekracza 60 m z hali sportowej oraz 40 m z pozostałych pomieszczeń (strzelnicy, biur itp.). Przejście ewakuacyjne nie jest prowadzone więcej niż przez trzy pomieszczenia. Z pomieszczenia hali sportowej zapewniono cztery wyjścia ewakuacyjne, w tym dwa bezpośrednio na zewnątrz budynku. DAAL Zespół Rzeczoznawców Sp. z o.o. 8/18

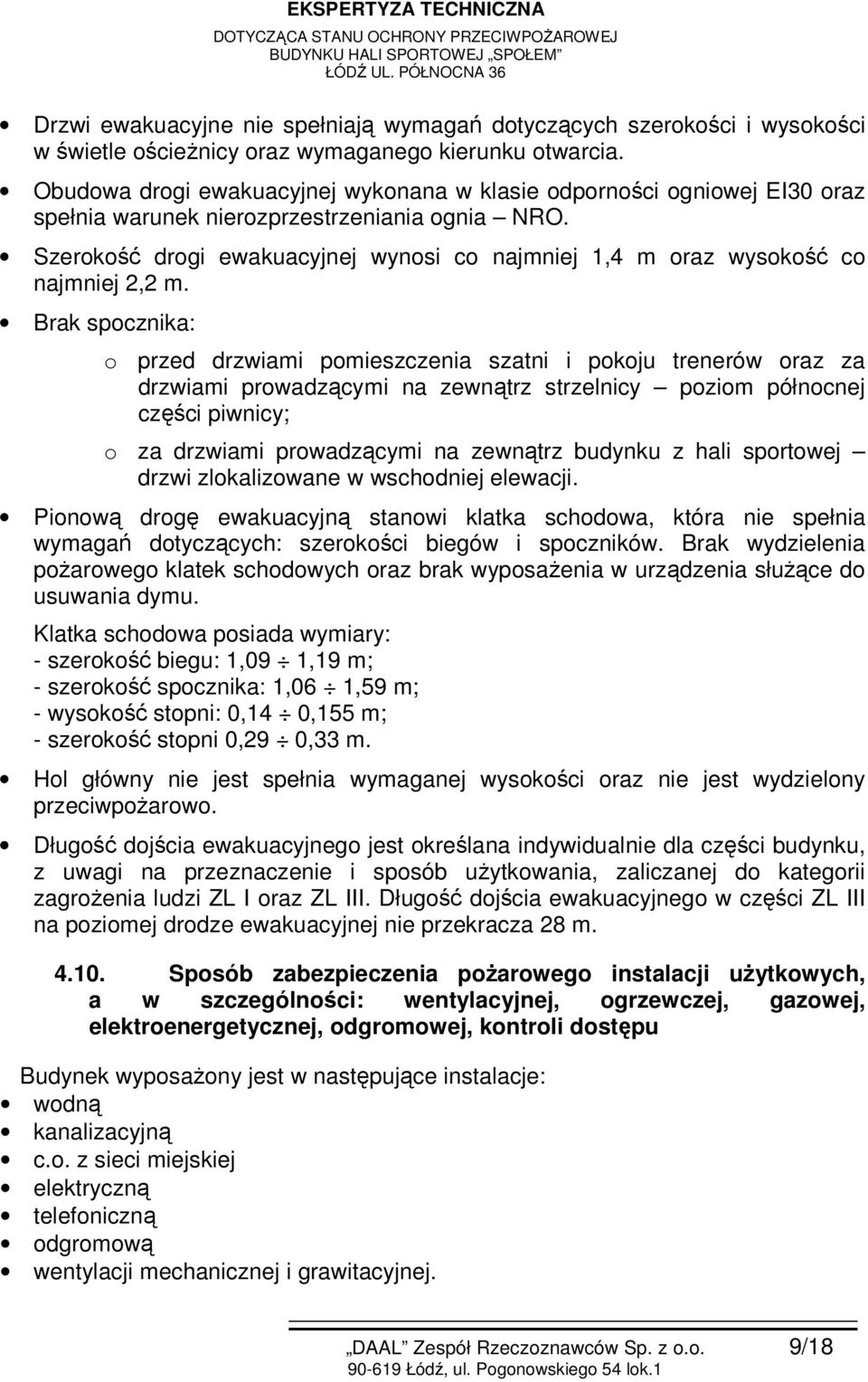

9 Drzwi ewakuacyjne nie spełniają wymagań dotyczących szerokości i wysokości w świetle ościeżnicy oraz wymaganego kierunku otwarcia. Obudowa drogi ewakuacyjnej wykonana w klasie odporności ogniowej EI30 oraz spełnia warunek nierozprzestrzeniania ognia NRO. Szerokość drogi ewakuacyjnej wynosi co najmniej 1,4 m oraz wysokość co najmniej 2,2 m. Brak spocznika: o przed drzwiami pomieszczenia szatni i pokoju trenerów oraz za drzwiami prowadzącymi na zewnątrz strzelnicy poziom północnej części piwnicy; o za drzwiami prowadzącymi na zewnątrz budynku z hali sportowej drzwi zlokalizowane w wschodniej elewacji. Pionową drogę ewakuacyjną stanowi klatka schodowa, która nie spełnia wymagań dotyczących: szerokości biegów i spoczników. Brak wydzielenia pożarowego klatek schodowych oraz brak wyposażenia w urządzenia służące do usuwania dymu. Klatka schodowa posiada wymiary: - szerokość biegu: 1,09 1,19 m; - szerokość spocznika: 1,06 1,59 m; - wysokość stopni: 0,14 0,155 m; - szerokość stopni 0,29 0,33 m. Hol główny nie jest spełnia wymaganej wysokości oraz nie jest wydzielony przeciwpożarowo. Długość dojścia ewakuacyjnego jest określana indywidualnie dla części budynku, z uwagi na przeznaczenie i sposób użytkowania, zaliczanej do kategorii zagrożenia ludzi ZL I oraz ZL III. Długość dojścia ewakuacyjnego w części ZL III na poziomej drodze ewakuacyjnej nie przekracza 28 m Sposób zabezpieczenia pożarowego instalacji użytkowych, a w szczególności: wentylacyjnej, ogrzewczej, gazowej, elektroenergetycznej, odgromowej, kontroli dostępu Budynek wyposażony jest w następujące instalacje: wodną kanalizacyjną c.o. z sieci miejskiej elektryczną telefoniczną odgromową wentylacji mechanicznej i grawitacyjnej. DAAL Zespół Rzeczoznawców Sp. z o.o. 9/18

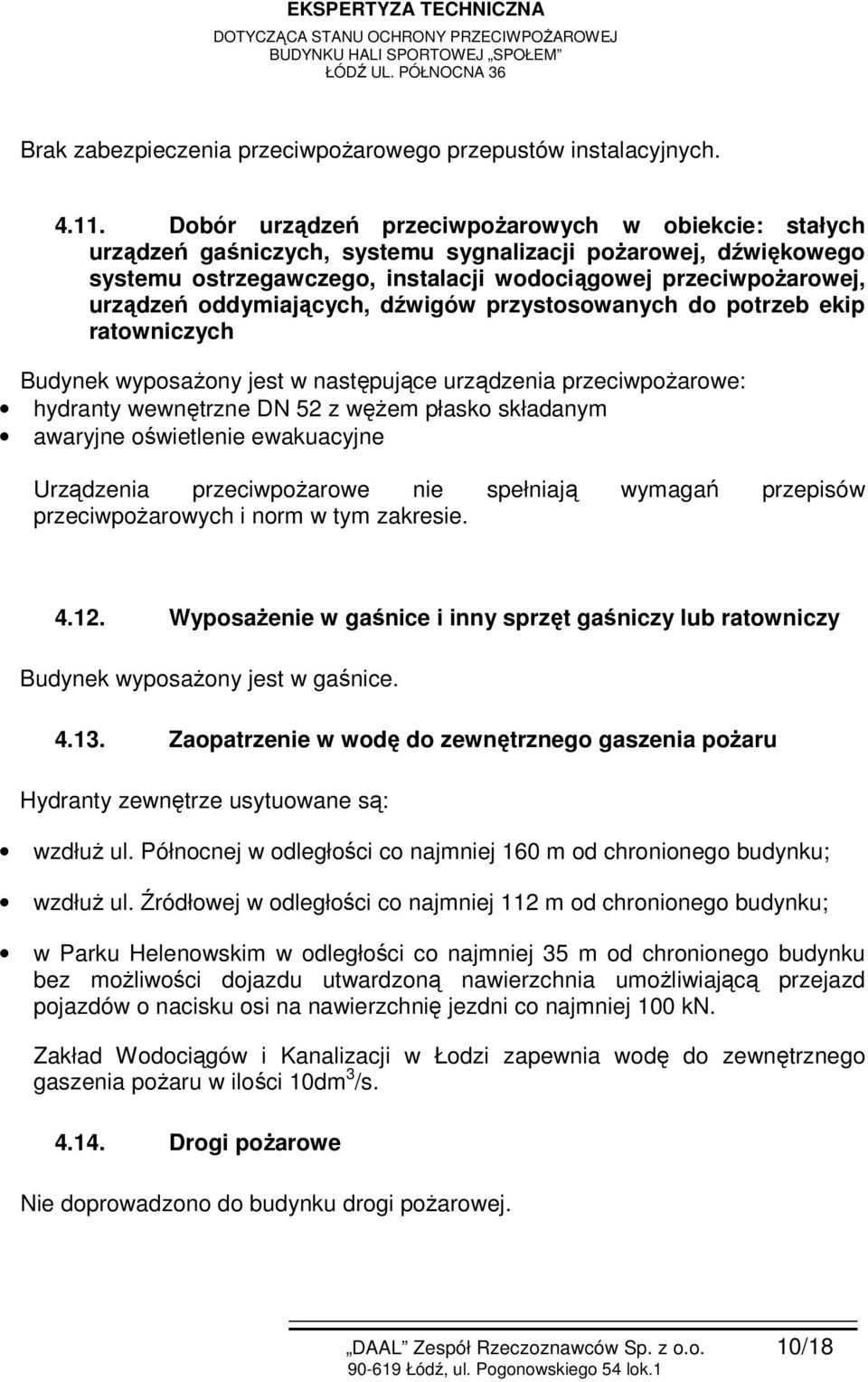

10 Brak zabezpieczenia przeciwpożarowego przepustów instalacyjnych Dobór urządzeń przeciwpożarowych w obiekcie: stałych urządzeń gaśniczych, systemu sygnalizacji pożarowej, dźwiękowego systemu ostrzegawczego, instalacji wodociągowej przeciwpożarowej, urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych Budynek wyposażony jest w następujące urządzenia przeciwpożarowe: hydranty wewnętrzne DN 52 z wężem płasko składanym awaryjne oświetlenie ewakuacyjne Urządzenia przeciwpożarowe nie spełniają wymagań przepisów przeciwpożarowych i norm w tym zakresie Wyposażenie w gaśnice i inny sprzęt gaśniczy lub ratowniczy Budynek wyposażony jest w gaśnice Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Hydranty zewnętrze usytuowane są: wzdłuż ul. Północnej w odległości co najmniej 160 m od chronionego budynku; wzdłuż ul. Źródłowej w odległości co najmniej 112 m od chronionego budynku; w Parku Helenowskim w odległości co najmniej 35 m od chronionego budynku bez możliwości dojazdu utwardzoną nawierzchnia umożliwiającą przejazd pojazdów o nacisku osi na nawierzchnię jezdni co najmniej 100 kn. Zakład Wodociągów i Kanalizacji w Łodzi zapewnia wodę do zewnętrznego gaszenia pożaru w ilości 10dm 3 /s Drogi pożarowe Nie doprowadzono do budynku drogi pożarowej. DAAL Zespół Rzeczoznawców Sp. z o.o. 10/18

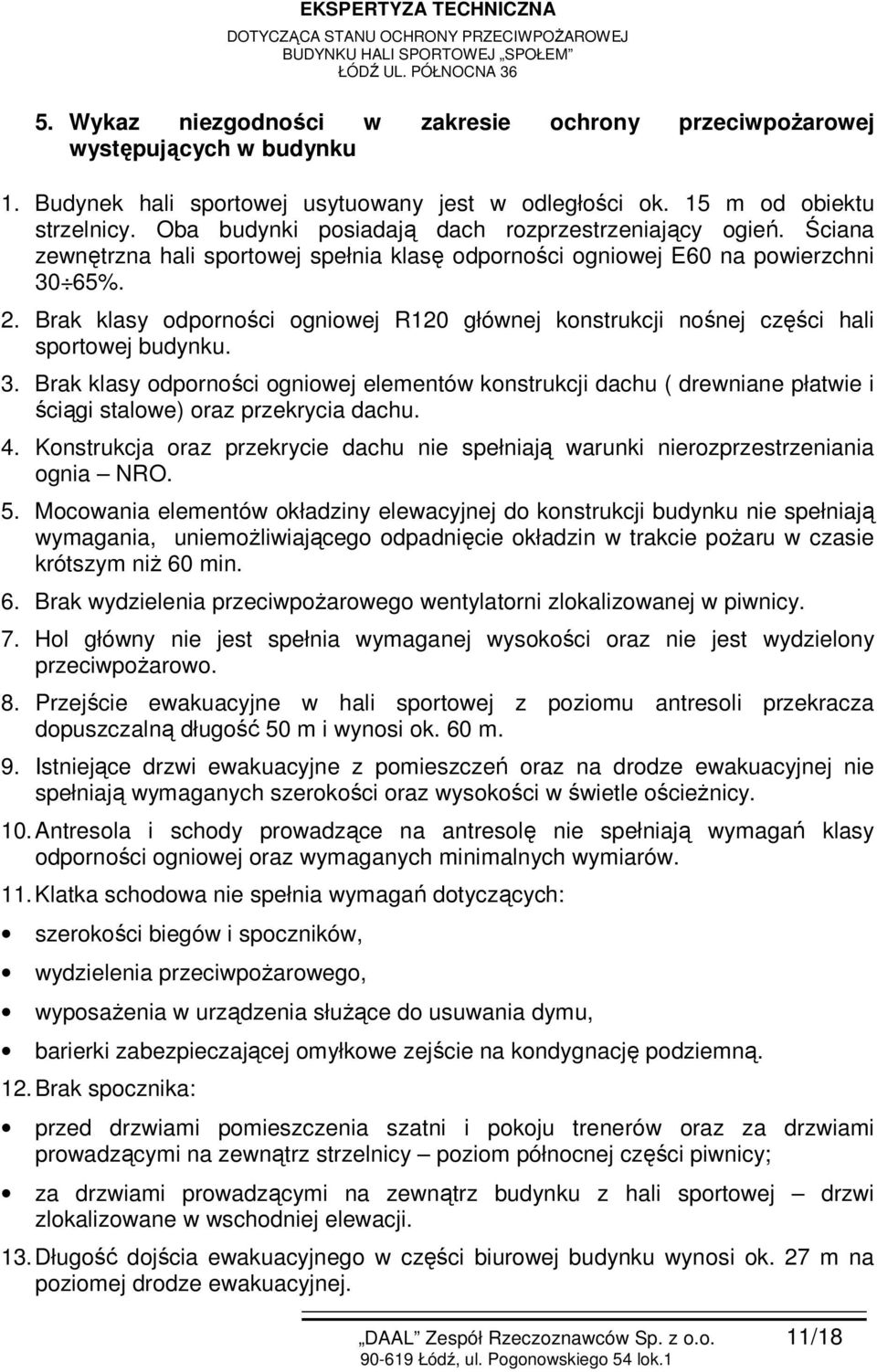

11 5. Wykaz niezgodności w zakresie ochrony przeciwpożarowej występujących w budynku 1. Budynek hali sportowej usytuowany jest w odległości ok. 15 m od obiektu strzelnicy. Oba budynki posiadają dach rozprzestrzeniający ogień. Ściana zewnętrzna hali sportowej spełnia klasę odporności ogniowej E60 na powierzchni 30 65%. 2. Brak klasy odporności ogniowej R120 głównej konstrukcji nośnej części hali sportowej budynku. 3. Brak klasy odporności ogniowej elementów konstrukcji dachu ( drewniane płatwie i ściągi stalowe) oraz przekrycia dachu. 4. Konstrukcja oraz przekrycie dachu nie spełniają warunki nierozprzestrzeniania ognia NRO. 5. Mocowania elementów okładziny elewacyjnej do konstrukcji budynku nie spełniają wymagania, uniemożliwiającego odpadnięcie okładzin w trakcie pożaru w czasie krótszym niż 60 min. 6. Brak wydzielenia przeciwpożarowego wentylatorni zlokalizowanej w piwnicy. 7. Hol główny nie jest spełnia wymaganej wysokości oraz nie jest wydzielony przeciwpożarowo. 8. Przejście ewakuacyjne w hali sportowej z poziomu antresoli przekracza dopuszczalną długość 50 m i wynosi ok. 60 m. 9. Istniejące drzwi ewakuacyjne z pomieszczeń oraz na drodze ewakuacyjnej nie spełniają wymaganych szerokości oraz wysokości w świetle ościeżnicy. 10. Antresola i schody prowadzące na antresolę nie spełniają wymagań klasy odporności ogniowej oraz wymaganych minimalnych wymiarów. 11. Klatka schodowa nie spełnia wymagań dotyczących: szerokości biegów i spoczników, wydzielenia przeciwpożarowego, wyposażenia w urządzenia służące do usuwania dymu, barierki zabezpieczającej omyłkowe zejście na kondygnację podziemną. 12. Brak spocznika: przed drzwiami pomieszczenia szatni i pokoju trenerów oraz za drzwiami prowadzącymi na zewnątrz strzelnicy poziom północnej części piwnicy; za drzwiami prowadzącymi na zewnątrz budynku z hali sportowej drzwi zlokalizowane w wschodniej elewacji. 13. Długość dojścia ewakuacyjnego w części biurowej budynku wynosi ok. 27 m na poziomej drodze ewakuacyjnej. DAAL Zespół Rzeczoznawców Sp. z o.o. 11/18

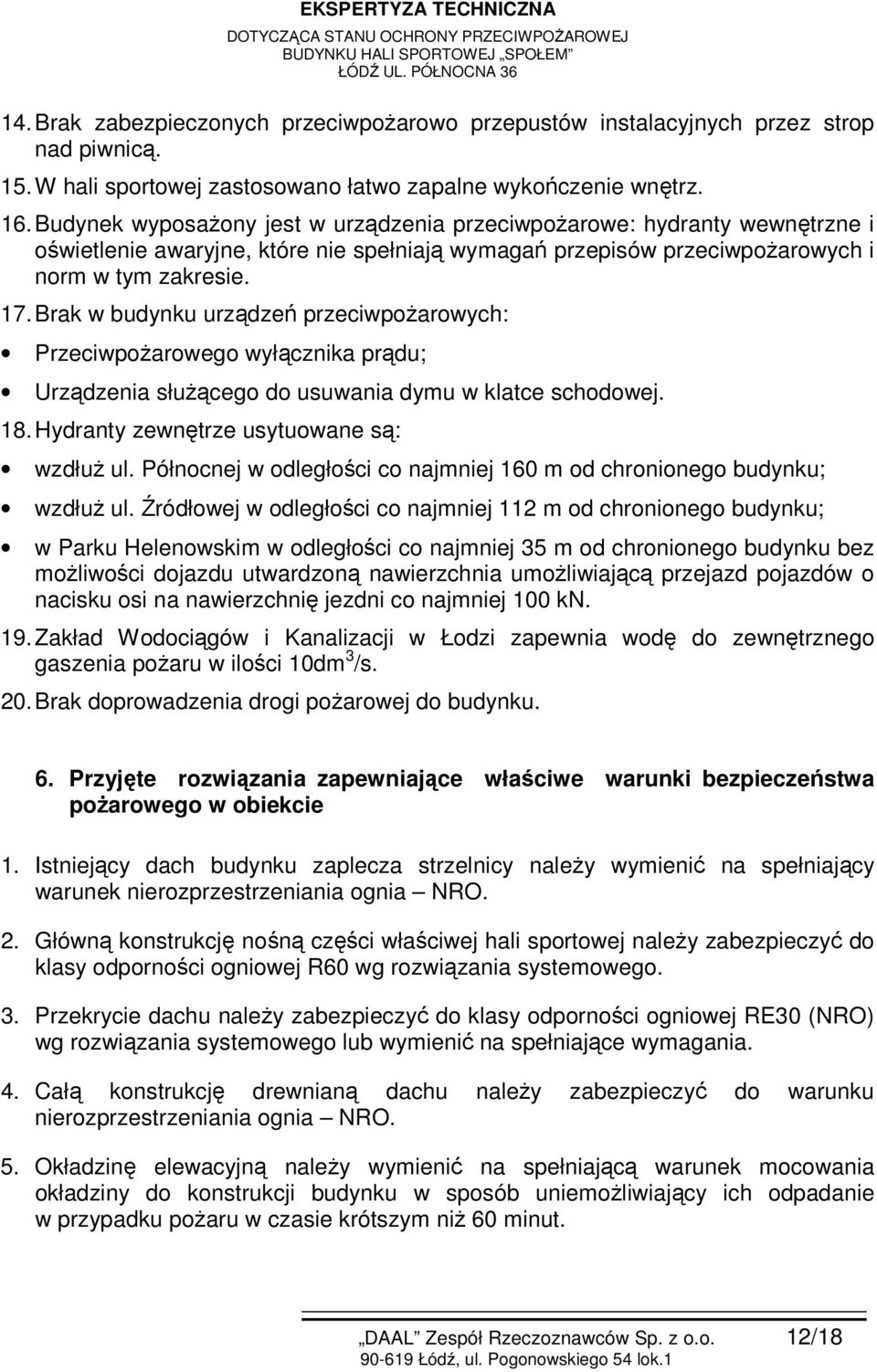

12 14. Brak zabezpieczonych przeciwpożarowo przepustów instalacyjnych przez strop nad piwnicą. 15. W hali sportowej zastosowano łatwo zapalne wykończenie wnętrz. 16. Budynek wyposażony jest w urządzenia przeciwpożarowe: hydranty wewnętrzne i oświetlenie awaryjne, które nie spełniają wymagań przepisów przeciwpożarowych i norm w tym zakresie. 17. Brak w budynku urządzeń przeciwpożarowych: Przeciwpożarowego wyłącznika prądu; Urządzenia służącego do usuwania dymu w klatce schodowej. 18. Hydranty zewnętrze usytuowane są: wzdłuż ul. Północnej w odległości co najmniej 160 m od chronionego budynku; wzdłuż ul. Źródłowej w odległości co najmniej 112 m od chronionego budynku; w Parku Helenowskim w odległości co najmniej 35 m od chronionego budynku bez możliwości dojazdu utwardzoną nawierzchnia umożliwiającą przejazd pojazdów o nacisku osi na nawierzchnię jezdni co najmniej 100 kn. 19. Zakład Wodociągów i Kanalizacji w Łodzi zapewnia wodę do zewnętrznego gaszenia pożaru w ilości 10dm 3 /s. 20. Brak doprowadzenia drogi pożarowej do budynku. 6. Przyjęte rozwiązania zapewniające właściwe warunki bezpieczeństwa pożarowego w obiekcie 1. Istniejący dach budynku zaplecza strzelnicy należy wymienić na spełniający warunek nierozprzestrzeniania ognia NRO. 2. Główną konstrukcję nośną części właściwej hali sportowej należy zabezpieczyć do klasy odporności ogniowej R60 wg rozwiązania systemowego. 3. Przekrycie dachu należy zabezpieczyć do klasy odporności ogniowej RE30 (NRO) wg rozwiązania systemowego lub wymienić na spełniające wymagania. 4. Całą konstrukcję drewnianą dachu należy zabezpieczyć do warunku nierozprzestrzeniania ognia NRO. 5. Okładzinę elewacyjną należy wymienić na spełniającą warunek mocowania okładziny do konstrukcji budynku w sposób uniemożliwiający ich odpadanie w przypadku pożaru w czasie krótszym niż 60 minut. DAAL Zespół Rzeczoznawców Sp. z o.o. 12/18

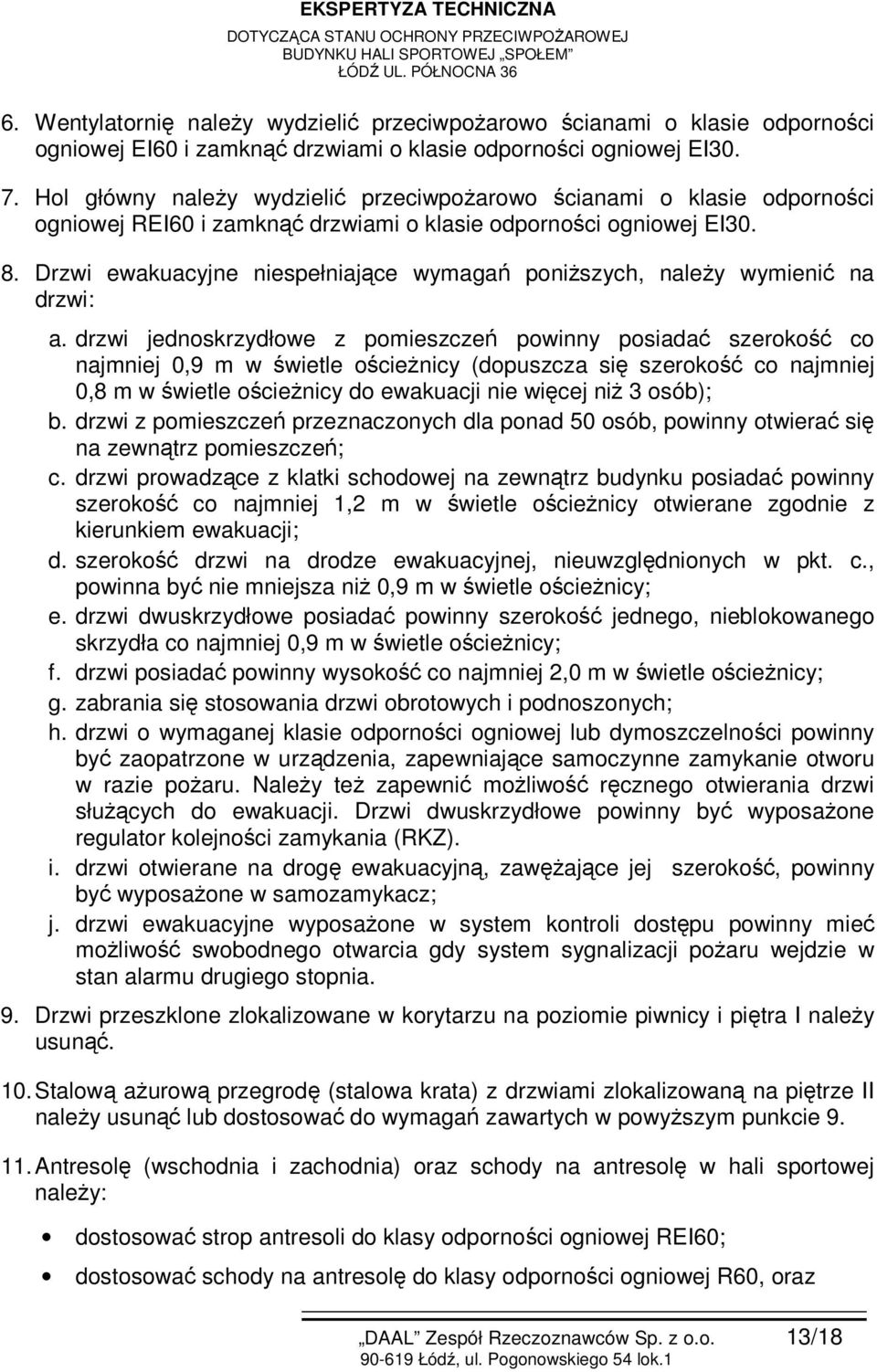

13 6. Wentylatornię należy wydzielić przeciwpożarowo ścianami o klasie odporności ogniowej EI60 i zamknąć drzwiami o klasie odporności ogniowej EI Hol główny należy wydzielić przeciwpożarowo ścianami o klasie odporności ogniowej REI60 i zamknąć drzwiami o klasie odporności ogniowej EI Drzwi ewakuacyjne niespełniające wymagań poniższych, należy wymienić na drzwi: a. drzwi jednoskrzydłowe z pomieszczeń powinny posiadać szerokość co najmniej 0,9 m w świetle ościeżnicy (dopuszcza się szerokość co najmniej 0,8 m w świetle ościeżnicy do ewakuacji nie więcej niż 3 osób); b. drzwi z pomieszczeń przeznaczonych dla ponad 50 osób, powinny otwierać się na zewnątrz pomieszczeń; c. drzwi prowadzące z klatki schodowej na zewnątrz budynku posiadać powinny szerokość co najmniej 1,2 m w świetle ościeżnicy otwierane zgodnie z kierunkiem ewakuacji; d. szerokość drzwi na drodze ewakuacyjnej, nieuwzględnionych w pkt. c., powinna być nie mniejsza niż 0,9 m w świetle ościeżnicy; e. drzwi dwuskrzydłowe posiadać powinny szerokość jednego, nieblokowanego skrzydła co najmniej 0,9 m w świetle ościeżnicy; f. drzwi posiadać powinny wysokość co najmniej 2,0 m w świetle ościeżnicy; g. zabrania się stosowania drzwi obrotowych i podnoszonych; h. drzwi o wymaganej klasie odporności ogniowej lub dymoszczelności powinny być zaopatrzone w urządzenia, zapewniające samoczynne zamykanie otworu w razie pożaru. Należy też zapewnić możliwość ręcznego otwierania drzwi służących do ewakuacji. Drzwi dwuskrzydłowe powinny być wyposażone regulator kolejności zamykania (RKZ). i. drzwi otwierane na drogę ewakuacyjną, zawężające jej szerokość, powinny być wyposażone w samozamykacz; j. drzwi ewakuacyjne wyposażone w system kontroli dostępu powinny mieć możliwość swobodnego otwarcia gdy system sygnalizacji pożaru wejdzie w stan alarmu drugiego stopnia. 9. Drzwi przeszklone zlokalizowane w korytarzu na poziomie piwnicy i piętra I należy usunąć. 10. Stalową ażurową przegrodę (stalowa krata) z drzwiami zlokalizowaną na piętrze II należy usunąć lub dostosować do wymagań zawartych w powyższym punkcie Antresolę (wschodnia i zachodnia) oraz schody na antresolę w hali sportowej należy: dostosować strop antresoli do klasy odporności ogniowej REI60; dostosować schody na antresolę do klasy odporności ogniowej R60, oraz DAAL Zespół Rzeczoznawców Sp. z o.o. 13/18

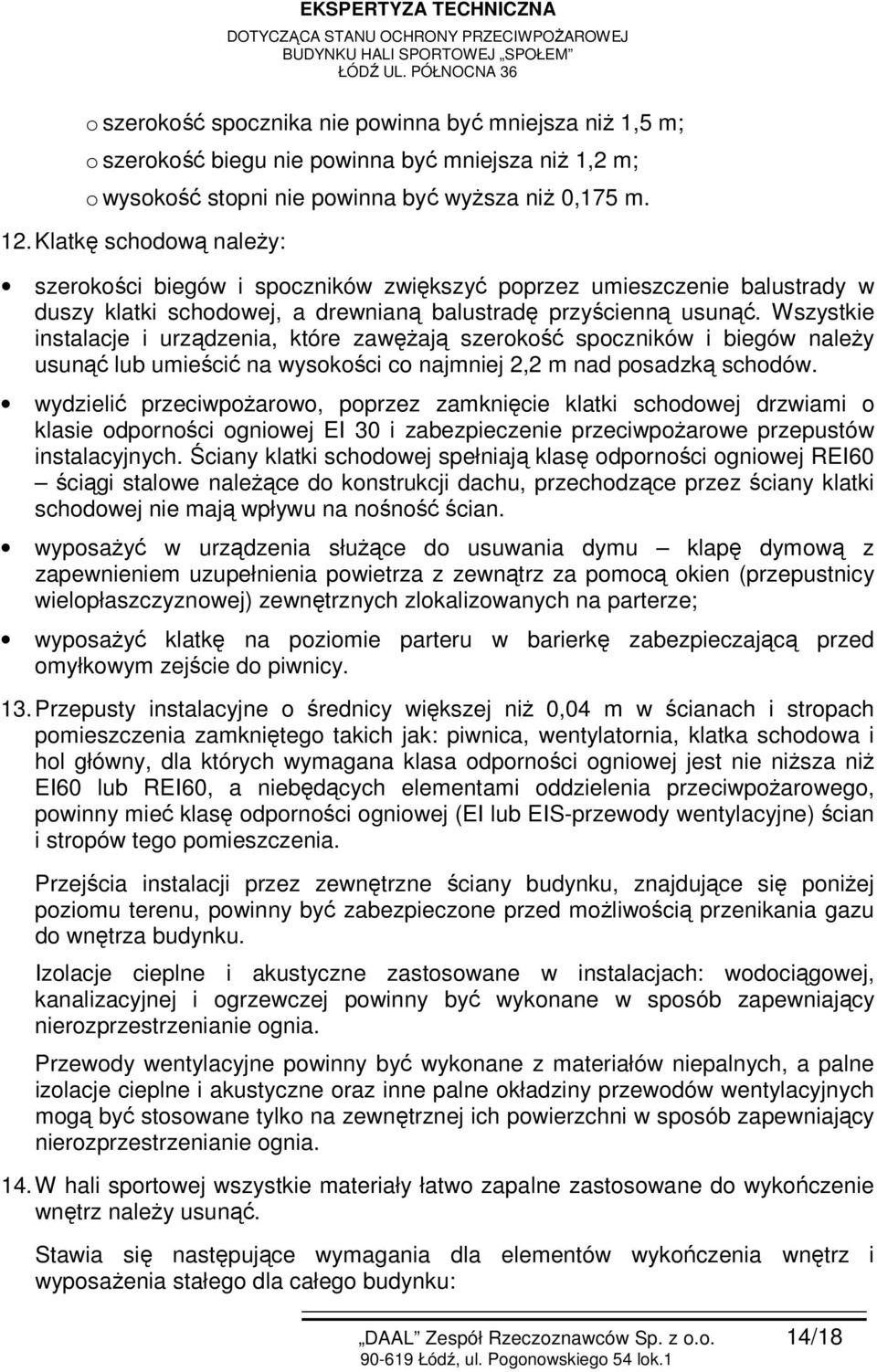

14 o szerokość spocznika nie powinna być mniejsza niż 1,5 m; o szerokość biegu nie powinna być mniejsza niż 1,2 m; o wysokość stopni nie powinna być wyższa niż 0,175 m. 12. Klatkę schodową należy: szerokości biegów i spoczników zwiększyć poprzez umieszczenie balustrady w duszy klatki schodowej, a drewnianą balustradę przyścienną usunąć. Wszystkie instalacje i urządzenia, które zawężają szerokość spoczników i biegów należy usunąć lub umieścić na wysokości co najmniej 2,2 m nad posadzką schodów. wydzielić przeciwpożarowo, poprzez zamknięcie klatki schodowej drzwiami o klasie odporności ogniowej EI 30 i zabezpieczenie przeciwpożarowe przepustów instalacyjnych. Ściany klatki schodowej spełniają klasę odporności ogniowej REI60 ściągi stalowe należące do konstrukcji dachu, przechodzące przez ściany klatki schodowej nie mają wpływu na nośność ścian. wyposażyć w urządzenia służące do usuwania dymu klapę dymową z zapewnieniem uzupełnienia powietrza z zewnątrz za pomocą okien (przepustnicy wielopłaszczyznowej) zewnętrznych zlokalizowanych na parterze; wyposażyć klatkę na poziomie parteru w barierkę zabezpieczającą przed omyłkowym zejście do piwnicy. 13. Przepusty instalacyjne o średnicy większej niż 0,04 m w ścianach i stropach pomieszczenia zamkniętego takich jak: piwnica, wentylatornia, klatka schodowa i hol główny, dla których wymagana klasa odporności ogniowej jest nie niższa niż EI60 lub REI60, a niebędących elementami oddzielenia przeciwpożarowego, powinny mieć klasę odporności ogniowej (EI lub EIS-przewody wentylacyjne) ścian i stropów tego pomieszczenia. Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniżej poziomu terenu, powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku. Izolacje cieplne i akustyczne zastosowane w instalacjach: wodociągowej, kanalizacyjnej i ogrzewczej powinny być wykonane w sposób zapewniający nierozprzestrzenianie ognia. Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia. 14. W hali sportowej wszystkie materiały łatwo zapalne zastosowane do wykończenie wnętrz należy usunąć. Stawia się następujące wymagania dla elementów wykończenia wnętrz i wyposażenia stałego dla całego budynku: DAAL Zespół Rzeczoznawców Sp. z o.o. 14/18

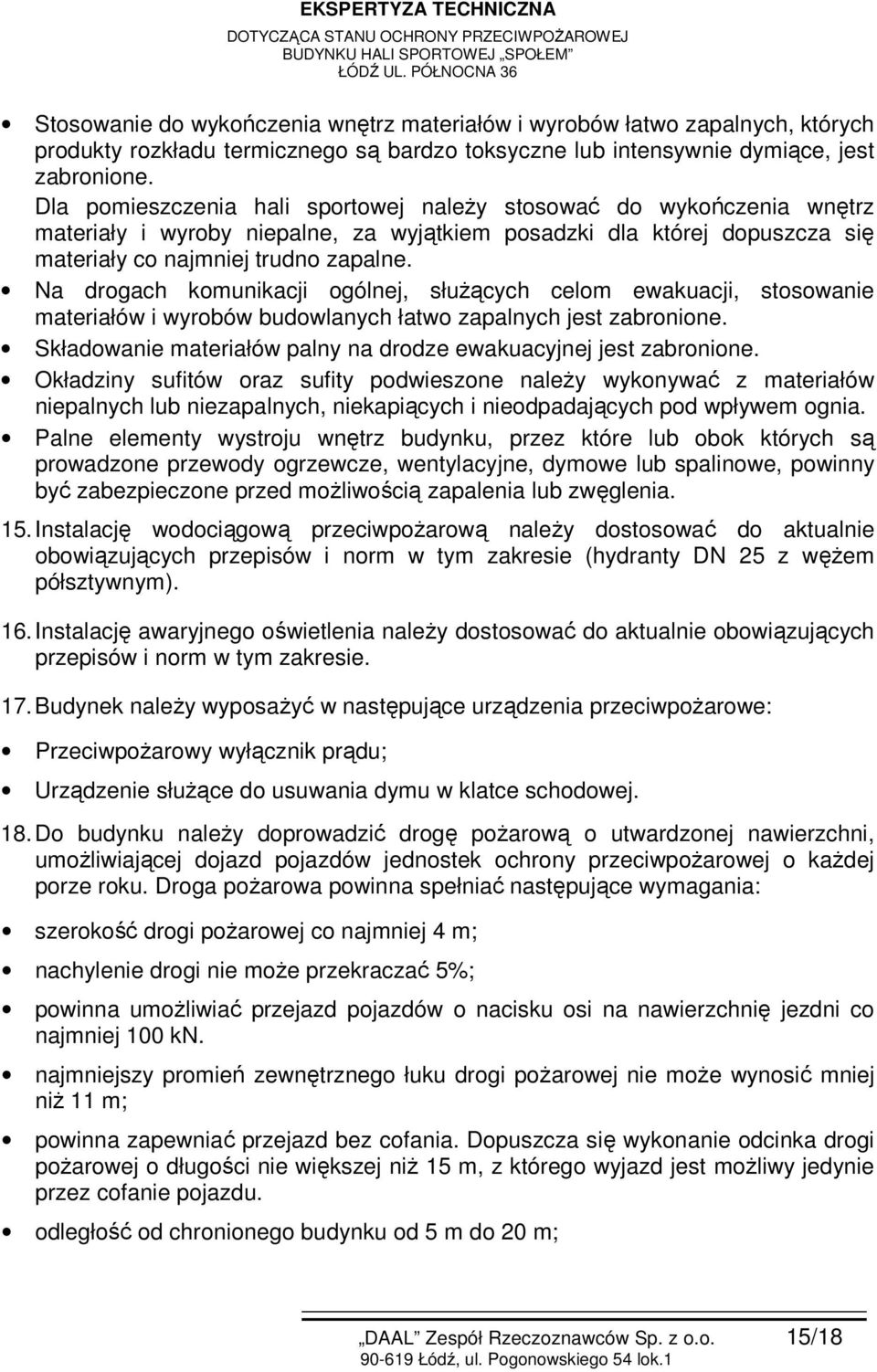

15 Stosowanie do wykończenia wnętrz materiałów i wyrobów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące, jest zabronione. Dla pomieszczenia hali sportowej należy stosować do wykończenia wnętrz materiały i wyroby niepalne, za wyjątkiem posadzki dla której dopuszcza się materiały co najmniej trudno zapalne. Na drogach komunikacji ogólnej, służących celom ewakuacji, stosowanie materiałów i wyrobów budowlanych łatwo zapalnych jest zabronione. Składowanie materiałów palny na drodze ewakuacyjnej jest zabronione. Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia. Palne elementy wystroju wnętrz budynku, przez które lub obok których są prowadzone przewody ogrzewcze, wentylacyjne, dymowe lub spalinowe, powinny być zabezpieczone przed możliwością zapalenia lub zwęglenia. 15. Instalację wodociągową przeciwpożarową należy dostosować do aktualnie obowiązujących przepisów i norm w tym zakresie (hydranty DN 25 z wężem półsztywnym). 16. Instalację awaryjnego oświetlenia należy dostosować do aktualnie obowiązujących przepisów i norm w tym zakresie. 17. Budynek należy wyposażyć w następujące urządzenia przeciwpożarowe: Przeciwpożarowy wyłącznik prądu; Urządzenie służące do usuwania dymu w klatce schodowej. 18. Do budynku należy doprowadzić drogę pożarową o utwardzonej nawierzchni, umożliwiającej dojazd pojazdów jednostek ochrony przeciwpożarowej o każdej porze roku. Droga pożarowa powinna spełniać następujące wymagania: szerokość drogi pożarowej co najmniej 4 m; nachylenie drogi nie może przekraczać 5%; powinna umożliwiać przejazd pojazdów o nacisku osi na nawierzchnię jezdni co najmniej 100 kn. najmniejszy promień zewnętrznego łuku drogi pożarowej nie może wynosić mniej niż 11 m; powinna zapewniać przejazd bez cofania. Dopuszcza się wykonanie odcinka drogi pożarowej o długości nie większej niż 15 m, z którego wyjazd jest możliwy jedynie przez cofanie pojazdu. odległość od chronionego budynku od 5 m do 20 m; DAAL Zespół Rzeczoznawców Sp. z o.o. 15/18

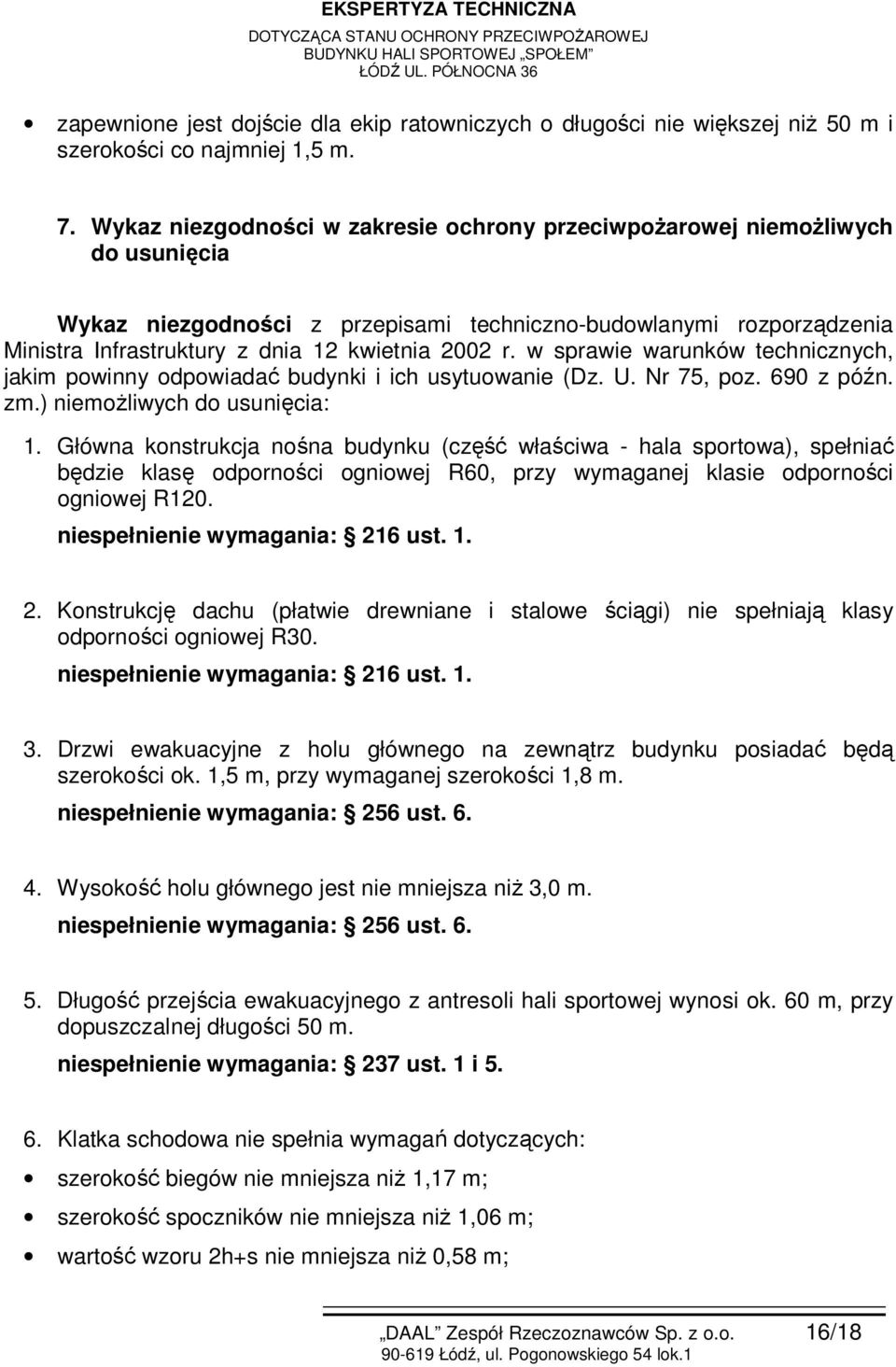

16 zapewnione jest dojście dla ekip ratowniczych o długości nie większej niż 50 m i szerokości co najmniej 1,5 m. 7. Wykaz niezgodności w zakresie ochrony przeciwpożarowej niemożliwych do usunięcia Wykaz niezgodności z przepisami techniczno-budowlanymi rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) niemożliwych do usunięcia: 1. Główna konstrukcja nośna budynku (część właściwa - hala sportowa), spełniać będzie klasę odporności ogniowej R60, przy wymaganej klasie odporności ogniowej R120. niespełnienie wymagania: 216 ust Konstrukcję dachu (płatwie drewniane i stalowe ściągi) nie spełniają klasy odporności ogniowej R30. niespełnienie wymagania: 216 ust Drzwi ewakuacyjne z holu głównego na zewnątrz budynku posiadać będą szerokości ok. 1,5 m, przy wymaganej szerokości 1,8 m. niespełnienie wymagania: 256 ust Wysokość holu głównego jest nie mniejsza niż 3,0 m. niespełnienie wymagania: 256 ust Długość przejścia ewakuacyjnego z antresoli hali sportowej wynosi ok. 60 m, przy dopuszczalnej długości 50 m. niespełnienie wymagania: 237 ust. 1 i Klatka schodowa nie spełnia wymagań dotyczących: szerokość biegów nie mniejsza niż 1,17 m; szerokość spoczników nie mniejsza niż 1,06 m; wartość wzoru 2h+s nie mniejsza niż 0,58 m; DAAL Zespół Rzeczoznawców Sp. z o.o. 16/18

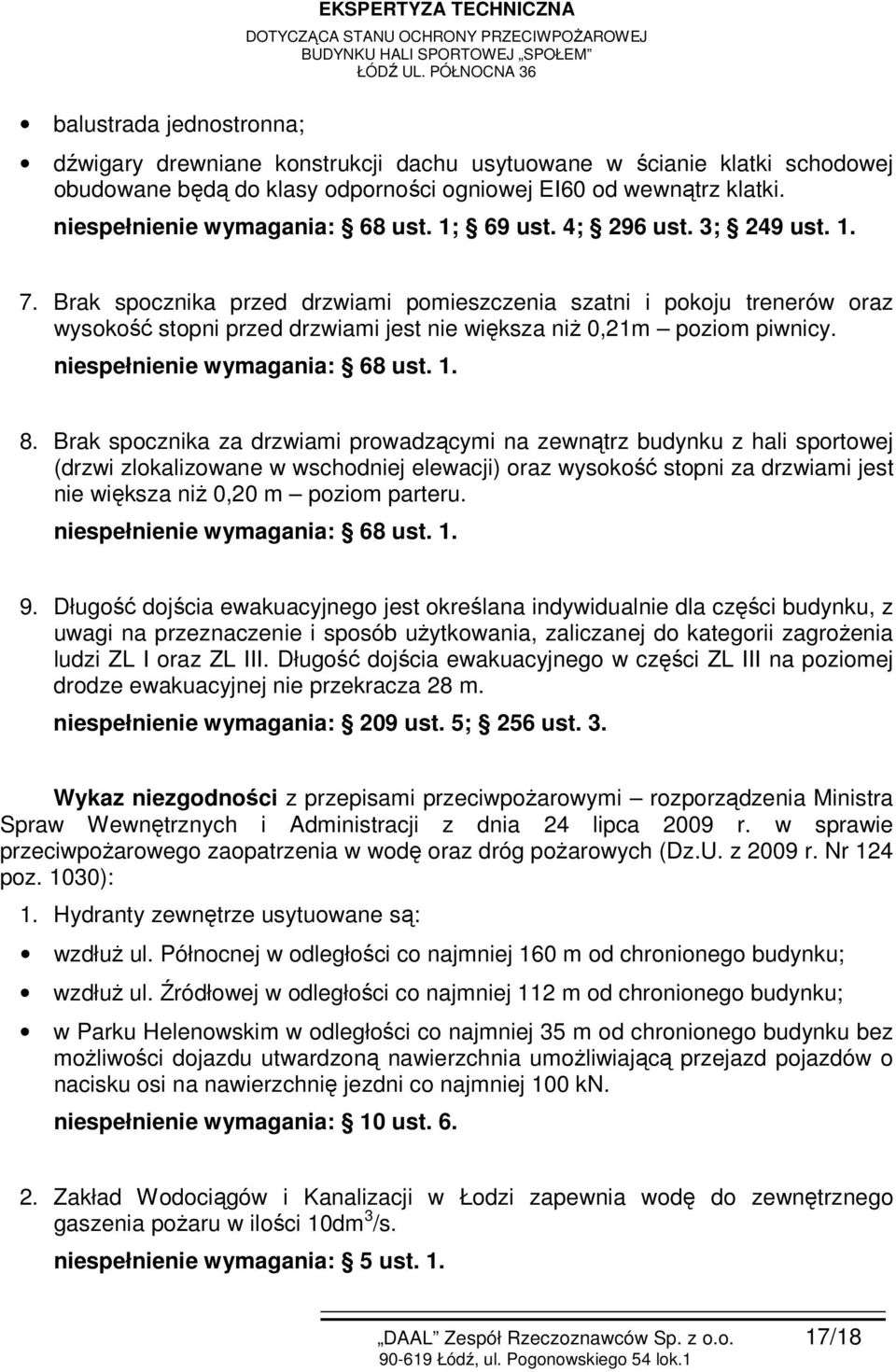

17 balustrada jednostronna; EKSPERTYZA TECHNICZNA dźwigary drewniane konstrukcji dachu usytuowane w ścianie klatki schodowej obudowane będą do klasy odporności ogniowej EI60 od wewnątrz klatki. niespełnienie wymagania: 68 ust. 1; 69 ust. 4; 296 ust. 3; 249 ust Brak spocznika przed drzwiami pomieszczenia szatni i pokoju trenerów oraz wysokość stopni przed drzwiami jest nie większa niż 0,21m poziom piwnicy. niespełnienie wymagania: 68 ust Brak spocznika za drzwiami prowadzącymi na zewnątrz budynku z hali sportowej (drzwi zlokalizowane w wschodniej elewacji) oraz wysokość stopni za drzwiami jest nie większa niż 0,20 m poziom parteru. niespełnienie wymagania: 68 ust Długość dojścia ewakuacyjnego jest określana indywidualnie dla części budynku, z uwagi na przeznaczenie i sposób użytkowania, zaliczanej do kategorii zagrożenia ludzi ZL I oraz ZL III. Długość dojścia ewakuacyjnego w części ZL III na poziomej drodze ewakuacyjnej nie przekracza 28 m. niespełnienie wymagania: 209 ust. 5; 256 ust. 3. Wykaz niezgodności z przepisami przeciwpożarowymi rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. z 2009 r. Nr 124 poz. 1030): 1. Hydranty zewnętrze usytuowane są: wzdłuż ul. Północnej w odległości co najmniej 160 m od chronionego budynku; wzdłuż ul. Źródłowej w odległości co najmniej 112 m od chronionego budynku; w Parku Helenowskim w odległości co najmniej 35 m od chronionego budynku bez możliwości dojazdu utwardzoną nawierzchnia umożliwiającą przejazd pojazdów o nacisku osi na nawierzchnię jezdni co najmniej 100 kn. niespełnienie wymagania: 10 ust Zakład Wodociągów i Kanalizacji w Łodzi zapewnia wodę do zewnętrznego gaszenia pożaru w ilości 10dm 3 /s. niespełnienie wymagania: 5 ust. 1. DAAL Zespół Rzeczoznawców Sp. z o.o. 17/18
