OPIS TECHNICZNY. Przedmiotem inwestycji jest projekt budowlany zmiany konstrukcji dachu na budynku Ochotniczej Straży Pożarnej w Myślachowicach.

Transkrypt

1 OPIS TECHNICZNY 1. Przeznaczenie i program użytkowy obiektu budowlanego Przedmiotem inwestycji jest projekt budowlany zmiany konstrukcji dachu na budynku Ochotniczej Straży Pożarnej w Myślachowicach. Przedmiotowy budynek zlokalizowany jest na działce o numerze ewidencyjnym 5/7 jedn. ewidencyjna: _5 Trzebinia obszar wiejski, obręb: Nr 0006 Myślachowice 2. Charakterystyczne parametry techniczne obiektu Charakterystyczne parametry techniczne budynku zostały określone na podstawie Polskiej Normy PN ISO 9836 Właściwości użytkowe w budownictwie. Dane techniczne budynku: stan Stan po różnica jednostka obecny zmianach Kubatura 2277,5 2626, ,12 m 3 Powierzchnia zabudowy, całkowita oraz użytkowa nie ulegają zmianie. Kąt dachu projektowanego zwiększa się o około 2 0 w stosunku do stanu istniejącego. Wymiary budynku: Szerokość budynku 11,62 m Długość budynku 23,70 m Wysokość górnej krawędzi elewacji frontowej 9,80 m Dach dach dwuspadowy o połaciach symetrycznych(kąt nachylenia połaci 14 0 ) Pokrycie dachu blachodachówka 3. Forma architektoniczna i funkcja obiektu budowlanego. Przedmiotowy istniejący budynek pełni funkcje obiektu dla Ochotniczej Straży Pożarnej w Myślachowicach. Jest częściowo podpiwniczony, posiada parter i piętro. Przykryty dachem dwuspadowym o niesymetrycznych połaciach. Bryła budynku jest prosta. Spełnienie wymagań, o których mowa w art. 5 ust. 1 Prawa Budowlanego. Projektowaną budowę budynku mieszkalnego jednorodzinnego zaprojektowano zgodnie ze sztuką budowlaną i z zasadami wiedzy technicznej. Zastosowanie przez inwestora zalecanych w projekcie materiałów budowlanych, zarówno konstrukcyjnych jak i wykończeniowych, posiadających odpowiednie atesty i oznaczonych symbolem dopuszczenia do użytkowania w budownictwie B i CE oraz wykonywanie robót budowlanych zgodnie z technologią i w odpowiedniej kolejności, zapewnia: Spełnienie wymagań podstawowych takich jak: Bezpieczeństwo konstrukcji, Bezpieczeństwo pożarowe, Bezpieczeństwo użytkowania, Odpowiednie warunki higieniczne i zdrowotne oraz ochrony środowiska, Ochrony przed hałasem i drganiami, Oszczędności energii i odpowiedniej izolacyjności cieplnej przegród. Warunki użytkowe zgodne z przeznaczeniem obiektu w zakresie zaopatrzenia w media, Możliwość utrzymania właściwego stanu technicznego, Warunki BHP,

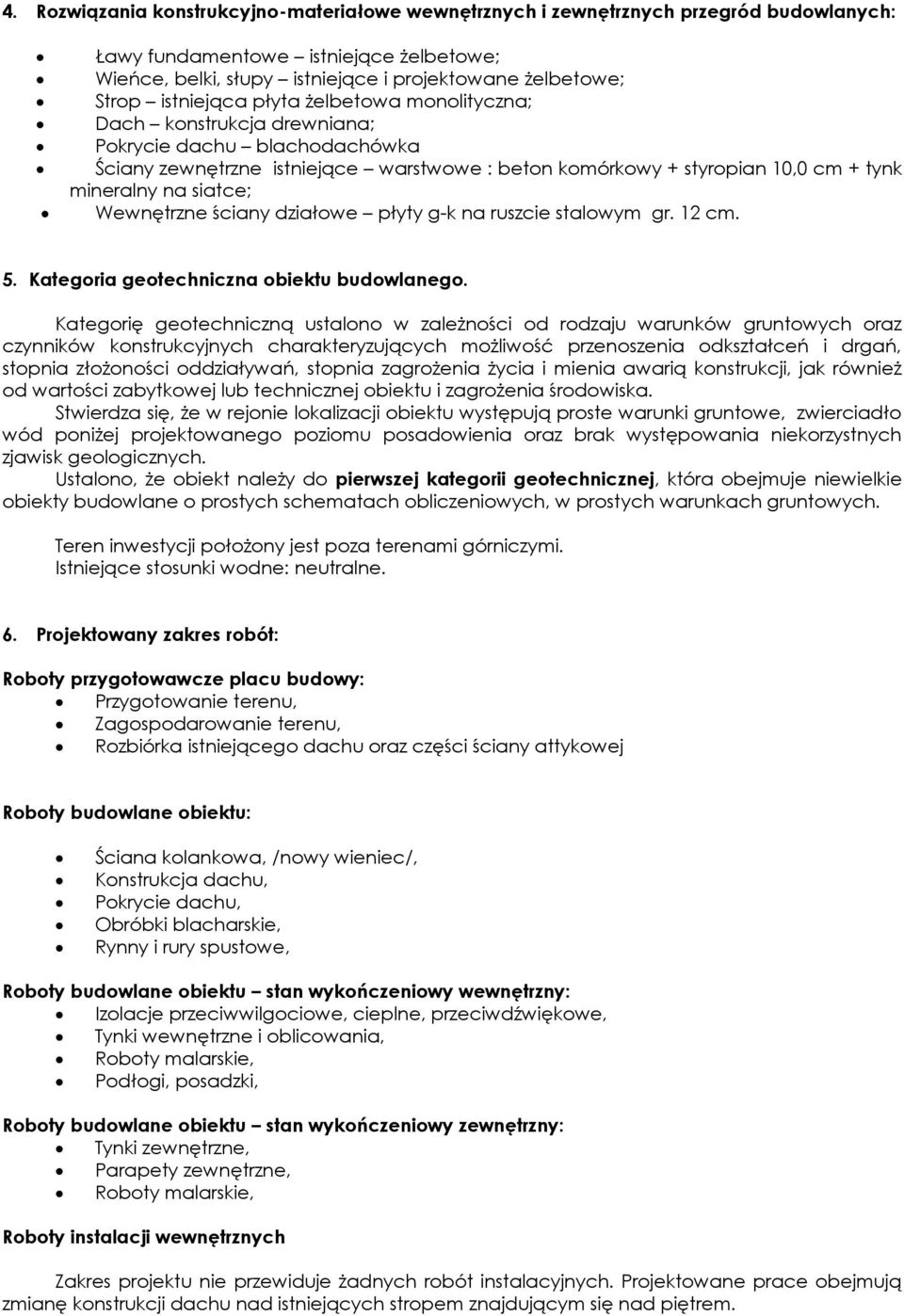

2 4. Rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych: Ławy fundamentowe istniejące żelbetowe; Wieńce, belki, słupy istniejące i projektowane żelbetowe; Strop istniejąca płyta żelbetowa monolityczna; Dach konstrukcja drewniana; Pokrycie dachu blachodachówka Ściany zewnętrzne istniejące warstwowe : beton komórkowy + styropian 10,0 cm + tynk mineralny na siatce; Wewnętrzne ściany działowe płyty g-k na ruszcie stalowym gr. 12 cm. 5. Kategoria geotechniczna obiektu budowlanego. Kategorię geotechniczną ustalono w zależności od rodzaju warunków gruntowych oraz czynników konstrukcyjnych charakteryzujących możliwość przenoszenia odkształceń i drgań, stopnia złożoności oddziaływań, stopnia zagrożenia życia i mienia awarią konstrukcji, jak również od wartości zabytkowej lub technicznej obiektu i zagrożenia środowiska. Stwierdza się, że w rejonie lokalizacji obiektu występują proste warunki gruntowe, zwierciadło wód poniżej projektowanego poziomu posadowienia oraz brak występowania niekorzystnych zjawisk geologicznych. Ustalono, że obiekt należy do pierwszej kategorii geotechnicznej, która obejmuje niewielkie obiekty budowlane o prostych schematach obliczeniowych, w prostych warunkach gruntowych. Teren inwestycji położony jest poza terenami górniczymi. Istniejące stosunki wodne: neutralne. 6. Projektowany zakres robót: Roboty przygotowawcze placu budowy: Przygotowanie terenu, Zagospodarowanie terenu, Rozbiórka istniejącego dachu oraz części ściany attykowej Roboty budowlane obiektu: Ściana kolankowa, /nowy wieniec/, Konstrukcja dachu, Pokrycie dachu, Obróbki blacharskie, Rynny i rury spustowe, Roboty budowlane obiektu stan wykończeniowy wewnętrzny: Izolacje przeciwwilgociowe, cieplne, przeciwdźwiękowe, Tynki wewnętrzne i oblicowania, Roboty malarskie, Podłogi, posadzki, Roboty budowlane obiektu stan wykończeniowy zewnętrzny: Tynki zewnętrzne, Parapety zewnętrzne, Roboty malarskie, Roboty instalacji wewnętrznych Zakres projektu nie przewiduje żadnych robót instalacyjnych. Projektowane prace obejmują zmianę konstrukcji dachu nad istniejących stropem znajdującym się nad piętrem.

3 7. Rozwiązania materiałowe wewnętrznych i zewnętrznych przegród budowlanych. a. Wieńce żelbetowe Projektuję się nowy wieniec wg odpowiednich rysunków konstrukcji. b. Ściany Ściana fundamentowa nowoprojektowana: Osłonowa folia kubełkowa 2,0 cm, Polistyren ekstrudowany 10,0 cm, Płynna bitumiczna izolacja p-wilgociowa, Pustak ceramiczny 25,0 cm Płynna bitumiczna izolacja p-wilgociowa, Ściana zewnętrzna piętra: Tynk strukturalny na siatce 0,5 cm, Styropian 15,0 cm, Pustak ceramiczny 25,0 cm Tynk cementowo wapienny 1,5 cm c. Posadzka Strop nad piętrem A (rys. nr 5 architektura) płyta OSB 2 cm styropian 15 cm istniejący strop 13 cm Dach (rys. nr 5 architektura) blachodachówka 3,0 cm łaty 4,0 cm wiatroizolacja - krokiew 8x16cm 16,0 cm paroizolacja - 2x płyta gk na ruszcie drewnianym 2 cm d. Belki, nadproża e. Dach Projektowane elementy żelbetowe należy wykonać według rysunków konstrukcji. Dach dach dwuspadowy o połaciach symetrycznych(kąt nachylenia połaci 14 0 ) Pokrycie dachu blachodachówka Na połaci dachowej należy zamontować śniegołapy, wg. rys architektury. Istniejące wywietrzniki instalacji wentylacyjnej oraz inne elementy znajdujące się na połaciach, należy zdemontować na czas prowadzenia robót, a następnie zamontować.

4 8. Elementy wykończeniowe a. Izolacje termiczne: Izolacja cieplna ścian zewnętrznych styropian gr. 10 cm; Izolacja cieplna wieńców i nadproży styrodur 2x5 cm. b. Izolacje akustyczne: Izolacja akustyczna - opaska ze styropianu gr. 2 cm. c. Okładziny i tynki Ściany zewnętrzne cienkowarstwowy tynk strukturalny, d. Rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego. W budynku rozprowadzone są następujące instalacje wewnętrzne: Wody, Kanalizacji, Elektryczna, Centralnego ogrzewania, Gazowa e. Powiązanie instalacji obiektu budowlanego z sieciami zewnętrznymi. Instalacja wodna w ramach istniejącego przyłącza oraz mocy deklarowanej w umowie przyłączeniowej, nie wymaga zwiększenia mocy przyłączeniowej. Instalacja elektryczna w ramach istniejącego przyłącza oraz mocy deklarowanej w umowie przyłączeniowej, nie wymaga zwiększenia mocy przyłączeniowej. Instalacja gazowa - w ramach istniejącego przyłącza i mocy przyłączeniowej, nie wymaga zwiększenia mocy przyłączeniowej. Instalacja kanalizacji sanitarnej i deszczowej w ramach istniejącego przyłącza oraz mocy deklarowanej w umowie przyłączeniowej, nie wymaga zwiększenia mocy przyłączeniowej; Projektowana zmiana konstrukcji dachu nie ingeruje w żadne istniejące instalacje znajdujące się w budynku. 9. Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko, jego wykorzystywanie oraz zdrowie ludzi i obiekty sąsiednie pod względem: Zapotrzebowania i jakości wody oraz ilości i jakości odprowadzanych ścieków. Budynek zaopatrywany jest w wodę z miejskiego ujęcia. W obiekcie powstawać będą ścieki socjalno-bytowe, związane z użytkowaniem budynku, które będą odprowadzane do istniejącej kanalizacji sanitarnej. Sposób odprowadzania wód opadowych. Wody opadowe z projektowanego dachu odprowadzone będą do istniejącej kanalizacji deszczowej, jak dotychczas. Emisji zanieczyszczeń gazowych w tym zapachowych, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się.

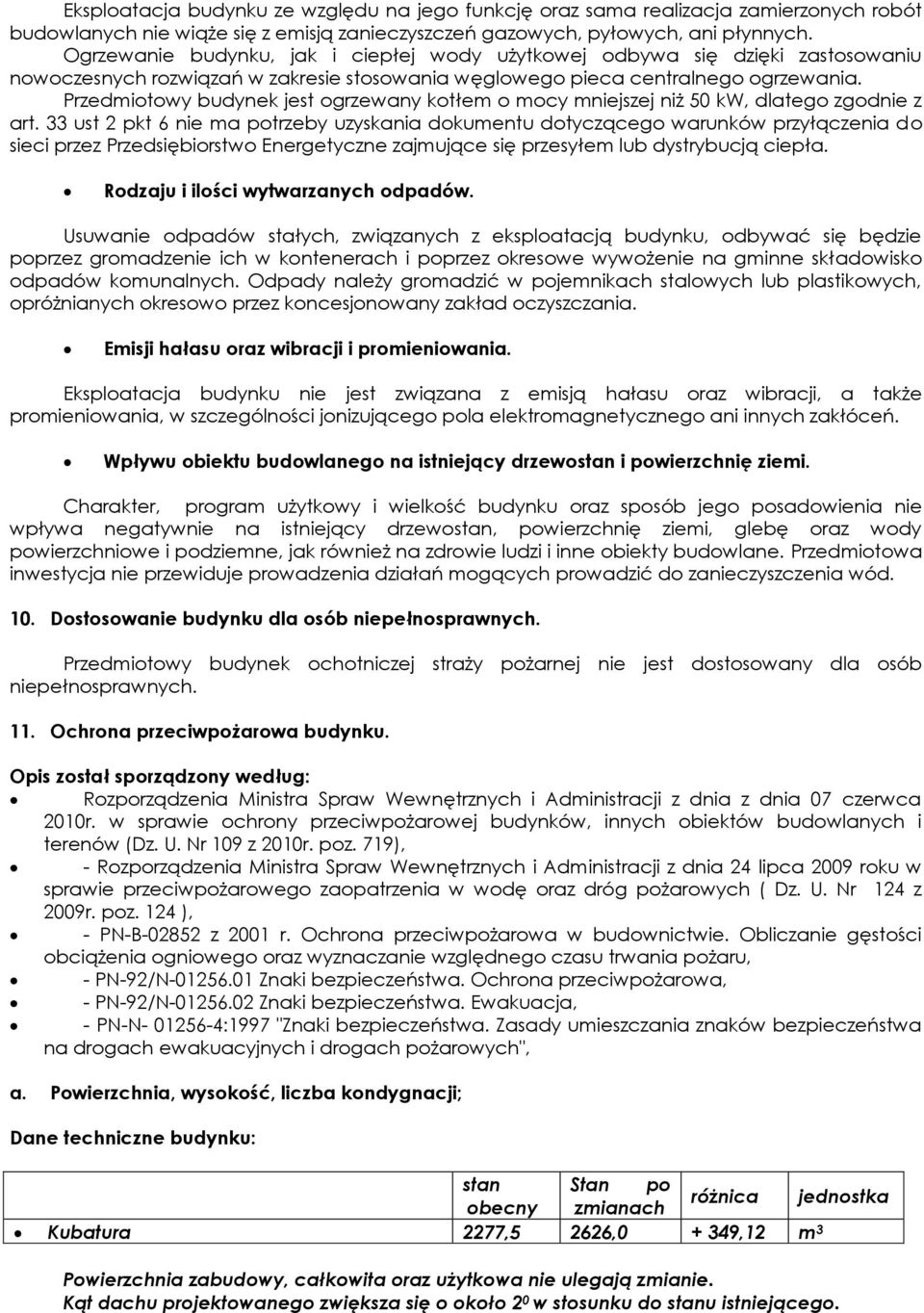

5 Eksploatacja budynku ze względu na jego funkcję oraz sama realizacja zamierzonych robót budowlanych nie wiąże się z emisją zanieczyszczeń gazowych, pyłowych, ani płynnych. Ogrzewanie budynku, jak i ciepłej wody użytkowej odbywa się dzięki zastosowaniu nowoczesnych rozwiązań w zakresie stosowania węglowego pieca centralnego ogrzewania. Przedmiotowy budynek jest ogrzewany kotłem o mocy mniejszej niż 50 kw, dlatego zgodnie z art. 33 ust 2 pkt 6 nie ma potrzeby uzyskania dokumentu dotyczącego warunków przyłączenia do sieci przez Przedsiębiorstwo Energetyczne zajmujące się przesyłem lub dystrybucją ciepła. Rodzaju i ilości wytwarzanych odpadów. Usuwanie odpadów stałych, związanych z eksploatacją budynku, odbywać się będzie poprzez gromadzenie ich w kontenerach i poprzez okresowe wywożenie na gminne składowisko odpadów komunalnych. Odpady należy gromadzić w pojemnikach stalowych lub plastikowych, opróżnianych okresowo przez koncesjonowany zakład oczyszczania. Emisji hałasu oraz wibracji i promieniowania. Eksploatacja budynku nie jest związana z emisją hałasu oraz wibracji, a także promieniowania, w szczególności jonizującego pola elektromagnetycznego ani innych zakłóceń. Wpływu obiektu budowlanego na istniejący drzewostan i powierzchnię ziemi. Charakter, program użytkowy i wielkość budynku oraz sposób jego posadowienia nie wpływa negatywnie na istniejący drzewostan, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne, jak również na zdrowie ludzi i inne obiekty budowlane. Przedmiotowa inwestycja nie przewiduje prowadzenia działań mogących prowadzić do zanieczyszczenia wód. 10. Dostosowanie budynku dla osób niepełnosprawnych. Przedmiotowy budynek ochotniczej straży pożarnej nie jest dostosowany dla osób niepełnosprawnych. 11. Ochrona przeciwpożarowa budynku. Opis został sporządzony według: Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109 z 2010r. poz. 719), - Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych ( Dz. U. Nr 124 z 2009r. poz. 124 ), - PN-B z 2001 r. Ochrona przeciwpożarowa w budownictwie. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie względnego czasu trwania pożaru, - PN-92/N Znaki bezpieczeństwa. Ochrona przeciwpożarowa, - PN-92/N Znaki bezpieczeństwa. Ewakuacja, - PN-N :1997 "Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych", a. Powierzchnia, wysokość, liczba kondygnacji; Dane techniczne budynku: stan Stan po różnica jednostka obecny zmianach Kubatura 2277,5 2626, ,12 m 3 Powierzchnia zabudowy, całkowita oraz użytkowa nie ulegają zmianie. Kąt dachu projektowanego zwiększa się o około 2 0 w stosunku do stanu istniejącego.

6 Wymiary budynku: Szerokość budynku 11,62 m Długość budynku 23,70 m Wysokość górnej krawędzi elewacji frontowej 9,80 m Dach dach dwuspadowy o połaciach symetrycznych(kąt nachylenia połaci 14 0 ) Pokrycie dachu blachodachówka Przedmiotowy budynek zlokalizowany jest na dz. nr 5/7 w Myślachowicach. Jest częściowo podpiwniczony, posiada parter i piętro. Zaliczany do kategorii zagrożenia ludzi ZL I, jest to budynek niski. b. Odległość od obiektów sąsiadujących Odległość od najbliższego budynku zlokalizowanego na działce sąsiedniej 43 m. Lokalizacja przedmiotowego budynku jest zgodna z warunkami technicznymi jakim powinny odpowiadać budynki. c. Parametry pożarowe występujących substancji palnych W obiekcie nie przewiduje się magazynowania substancji stanowiących zagrożenie wybuchowe, czy też stwarzających poważne zagrożenie pożarowe. d. Przewidywana gęstość obciążenia ogniowego Na gęstość obciążenia ogniowego w budynku wpływ mają przede wszystkim materiały stanowiące wystrój wnętrz poszczególnych pomieszczeń obiektu. Średnia gęstość obciążenia ogniowego nie będzie jednak przekraczać wartości 500 MJ/m 3. e. Kategoria zagrożenia ludzi, przewidywana liczba osób na każdej kondygnacji i w poszczególnych pomieszczeniach f. Ocena zagrożenia wybuchem pomieszczeń oraz pomieszczeń zewnętrznych g. Podział budynku na strefy pożarowe

7 h. Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Wymagana klasa odporności pożarowej dla przedmiotowego budynku B, co warunkuje użycie materiałów budowlanych odpowiedniej odporności ogniowej: R główna konstrukcja nośna, R30 konstrukcja dachu, REI 60 strop, EI 60 ściana zewnętrzna, EI30 ściana wewnętrzna, E30 przekrycie dachu Wszystkie elementy nie rozprzestrzeniające ognia i niepalne. Zastosowane elementy budowlane spełniają wymagania w zakresie wskazanej klasy odporności ogniowej: Ławy fundamentowe istniejące żelbetowe; Wieńce, belki, słupy istniejące i projektowane żelbetowe; Strop istniejąca płyta żelbetowa monolityczna; Dach konstrukcja drewniana; Pokrycie dachu blachodachówka; Ściany zewnętrzne nowoprojektowane warstwowe : pustak ceramiczny 25,0 cm + styropian 15,0 cm + tynk mineralny na siatce; Wewnętrzne ściany działowe płyty g-k na ruszcie stalowym gr. 12 cm., obudowa komina cegła ceramiczna gr. 12 cm i. Warunki ewakuacji, oświetlenie awaryjne (ewakuacyjne i zapasowe) oraz przeszkodowe j. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych, a w szczególności: wentylacyjnej, ogrzewczej, gazowej, elektroenergetycznej, odgromowej k. Dozór urządzeń przeciwpożarowych w obiekcie budowlanym, dostosowanym do wymagań wynikających z przepisów dotyczących ochrony przeciwpożarowej i przyjętego scenariusza rozwoju zdarzeń w czasie pożaru, a w szczególności: stałych urządzeń gaśniczych, systemu sygnalizacji pożarowej, dźwiękowego systemu ostrzegawczego, instalacji wodociągowej, przeciwpożarowej, urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych Nie przewiduje się montażu urządzeń przeciwpożarowych w obiekcie. l. Wyposażenie w gaśnice Nie przewiduje się wyposażenia obiektu w podręczny sprzęt gaśniczy brak obligatoryjnego obowiązku. m. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru n. Drogi pożarowe Drogę pożarową do działki nr 5/7 stanowi ul. Trzebińska w Myślachowicach poprzez działkę nr 5/16.

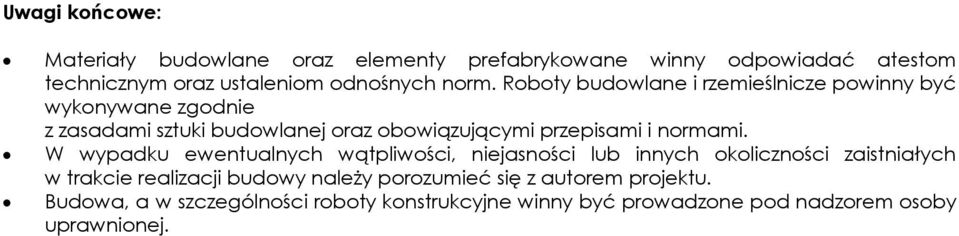

8 Uwagi końcowe: Materiały budowlane oraz elementy prefabrykowane winny odpowiadać atestom technicznym oraz ustaleniom odnośnych norm. Roboty budowlane i rzemieślnicze powinny być wykonywane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. W wypadku ewentualnych wątpliwości, niejasności lub innych okoliczności zaistniałych w trakcie realizacji budowy należy porozumieć się z autorem projektu. Budowa, a w szczególności roboty konstrukcyjne winny być prowadzone pod nadzorem osoby uprawnionej.
