CZUJNIKi ULTRADŹWIĘKOWE

Wielkość: px
Rozpocząć pokaz od strony:

Download "CZUJNIKi ULTRADŹWIĘKOWE"

Transkrypt

1 CZUJNIKi ULTRADŹWIĘKOWE zalety: ü Gotowe do podłączenia kompaktowe czujniki ü Krótkie obudowy ü Programowanie za pomocą funkcji uczenia, przy pomocy potencjometru i / lub oprogramowania ü Czujniki z wyjściami cyfrowymi i / lub analogowymi 221

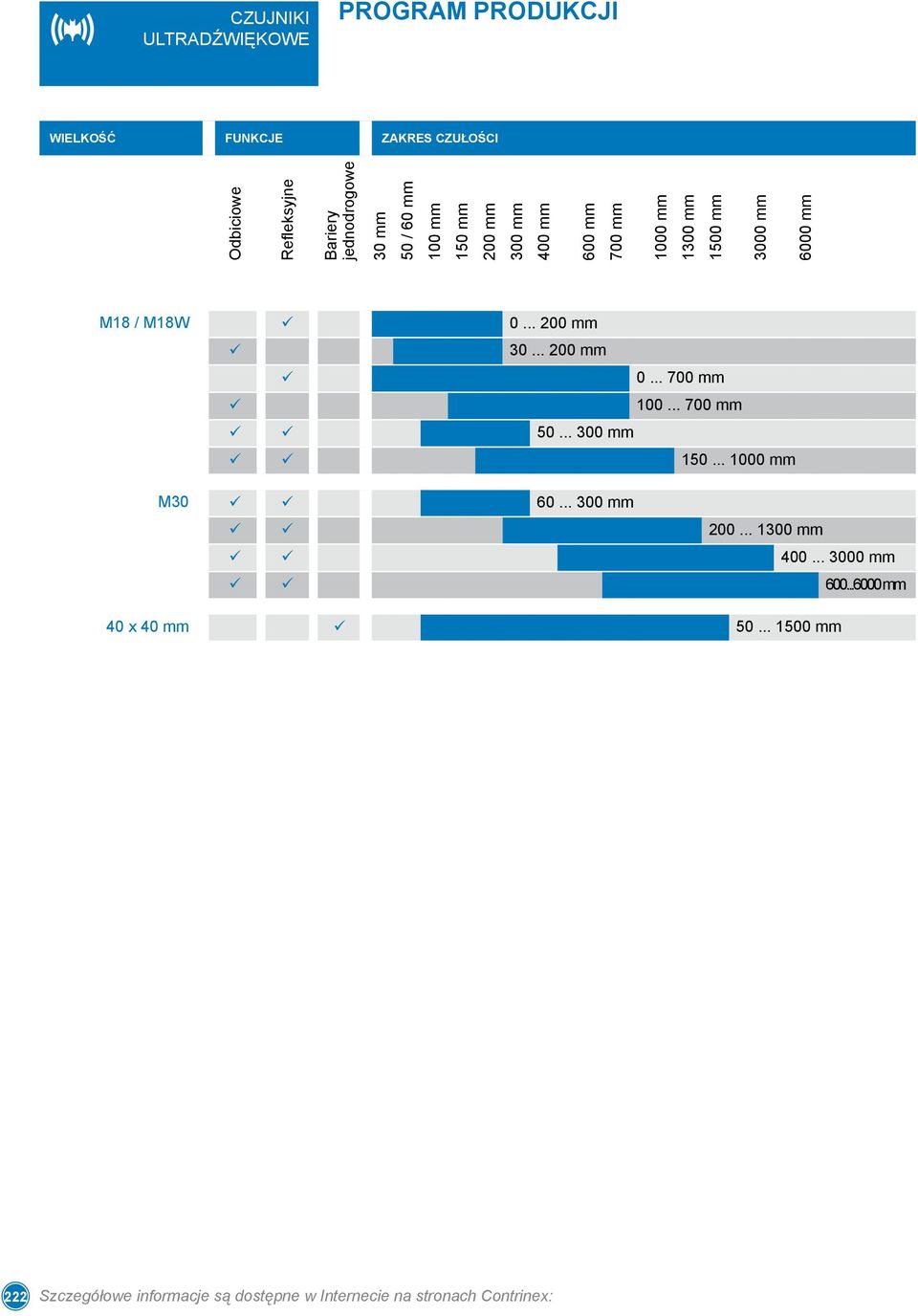

2 CZUJNIKI ULTRADŹWIĘKOWE PROGRAM PRODUKCJI Wielkość Funkcje Zakres czułości Odbiciowe Refleksyjne Bariery jednodrogowe 30 mm 50 / 60 mm 100 mm 150 mm 200 mm 300 mm 400 mm 600 mm 700 mm 1000 mm 1300 mm 1500 mm 3000 mm 6000 mm M18 / M18W ü mm ü mm ü mm ü mm ü ü mm ü ü mm M30 ü ü mm ü ü mm ü ü mm ü ü mm 40 x 40 mm ü mm 222 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

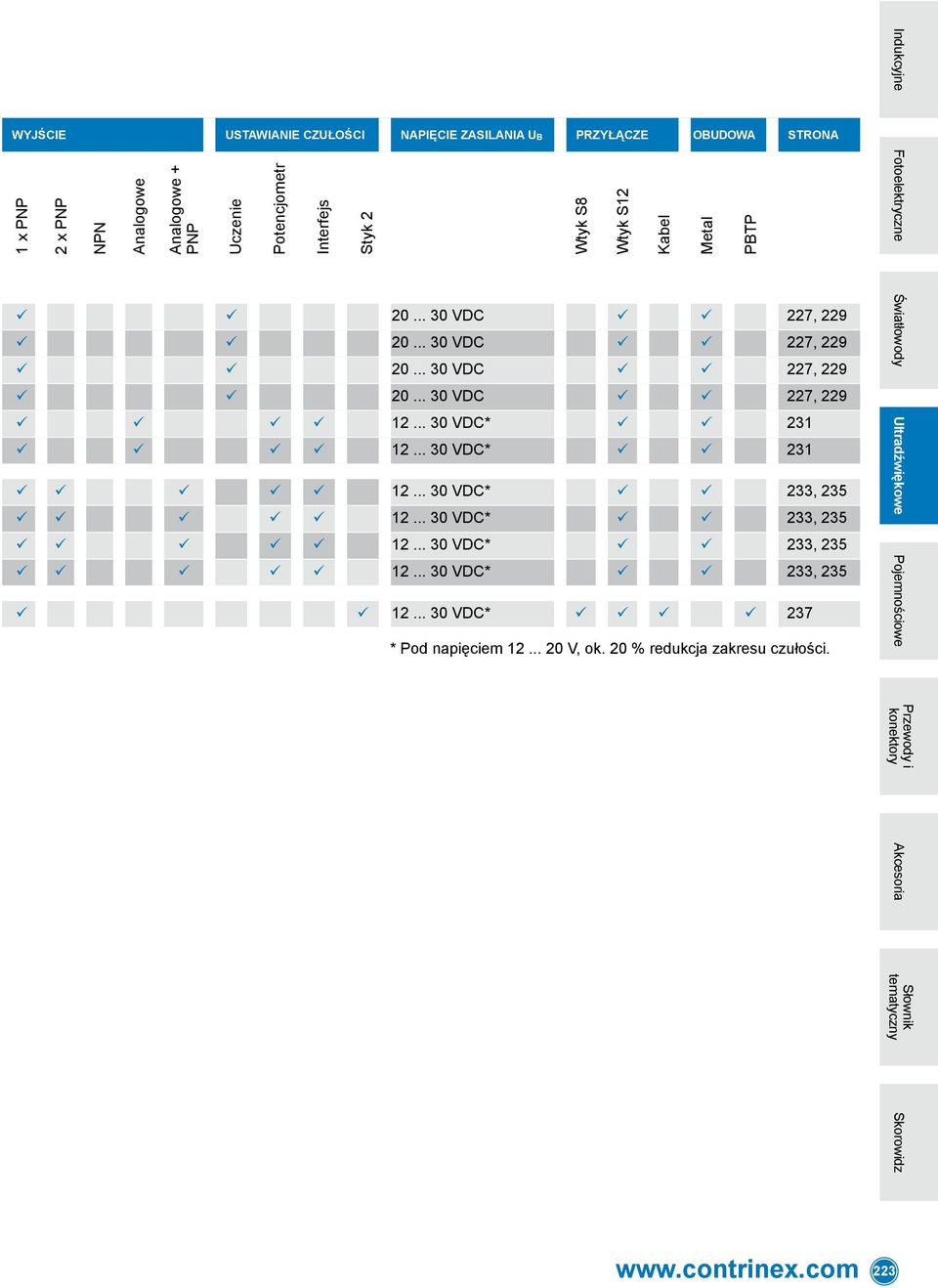

3 Wyjście Ustawianie czułości Napięcie zasilania UB Przyłącze obudowa Strona 1 x PNP 2 x PNP NPN Analogowe Analogowe + PNP Uczenie Potencjometr Interfejs Styk 2 ü ü VDC ü ü 227, 229 ü ü VDC ü ü 227, 229 ü ü VDC ü ü 227, 229 ü ü VDC ü ü 227, 229 ü ü ü ü VDC* ü ü 231 ü ü ü ü VDC* ü ü 231 ü ü ü ü ü VDC* ü ü 233, 235 ü ü ü ü ü VDC* ü ü 233, 235 ü ü ü ü ü VDC* ü ü 233, 235 ü ü ü ü ü VDC* ü ü 233, 235 ü ü VDC* ü ü ü ü 237 Wtyk S8 Wtyk S12 * Pod napięciem V, ok. 20 % redukcja zakresu czułości. Kabel Metal PBTP 223

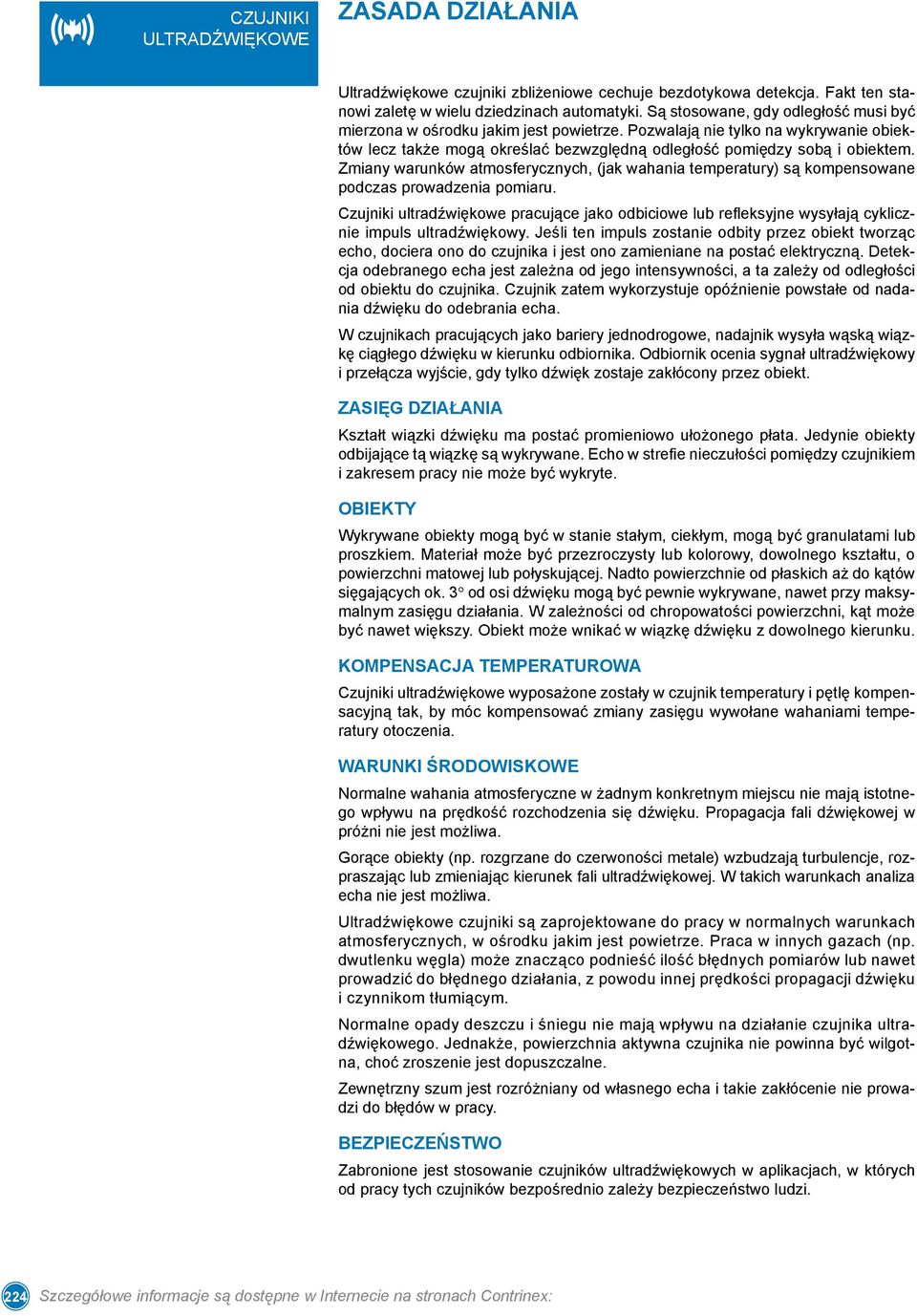

4 CZUJNIKI ULTRADŹWIĘKOWE Zasada działania Ultradźwiękowe czujniki zbliżeniowe cechuje bezdotykowa detekcja. Fakt ten stanowi zaletę w wielu dziedzinach automatyki. Są stosowane, gdy odległość musi być mierzona w ośrodku jakim jest powietrze. Pozwalają nie tylko na wykrywanie obiektów lecz także mogą określać bezwzględną odległość pomiędzy sobą i obiektem. Zmiany warunków atmosferycznych, (jak wahania temperatury) są kompensowane podczas prowadzenia pomiaru. Czujniki ultradźwiękowe pracujące jako odbiciowe lub refleksyjne wysyłają cyklicznie impuls ultradźwiękowy. Jeśli ten impuls zostanie odbity przez obiekt tworząc echo, dociera ono do czujnika i jest ono zamieniane na postać elektryczną. Detekcja odebranego echa jest zależna od jego intensywności, a ta zależy od odległości od obiektu do czujnika. Czujnik zatem wykorzystuje opóźnienie powstałe od nadania dźwięku do odebrania echa. W czujnikach pracujących jako bariery jednodrogowe, nadajnik wysyła wąską wiązkę ciągłego dźwięku w kierunku odbiornika. Odbiornik ocenia sygnał ultradźwiękowy i przełącza wyjście, gdy tylko dźwięk zostaje zakłócony przez obiekt. Zasięg działania Kształt wiązki dźwięku ma postać promieniowo ułożonego płata. Jedynie obiekty odbijające tą wiązkę są wykrywane. Echo w strefie nieczułości pomiędzy czujnikiem i zakresem pracy nie może być wykryte. Obiekty Wykrywane obiekty mogą być w stanie stałym, ciekłym, mogą być granulatami lub proszkiem. Materiał może być przezroczysty lub kolorowy, dowolnego kształtu, o powierzchni matowej lub połyskującej. Nadto powierzchnie od płaskich aż do kątów sięgających ok. 3 od osi dźwięku mogą być pewnie wykrywane, nawet przy maksymalnym zasięgu działania. W zależności od chropowatości powierzchni, kąt może być nawet większy. Obiekt może wnikać w wiązkę dźwięku z dowolnego kierunku. Kompensacja temperaturowa Czujniki ultradźwiękowe wyposażone zostały w czujnik temperatury i pętlę kompensacyjną tak, by móc kompensować zmiany zasięgu wywołane wahaniami temperatury otoczenia. Warunki środowiskowe Normalne wahania atmosferyczne w żadnym konkretnym miejscu nie mają istotnego wpływu na prędkość rozchodzenia się dźwięku. Propagacja fali dźwiękowej w próżni nie jest możliwa. Gorące obiekty (np. rozgrzane do czerwoności metale) wzbudzają turbulencje, rozpraszając lub zmieniając kierunek fali ultradźwiękowej. W takich warunkach analiza echa nie jest możliwa. Ultradźwiękowe czujniki są zaprojektowane do pracy w normalnych warunkach atmosferycznych, w ośrodku jakim jest powietrze. Praca w innych gazach (np. dwutlenku węgla) może znacząco podnieść ilość błędnych pomiarów lub nawet prowadzić do błędnego działania, z powodu innej prędkości propagacji dźwięku i czynnikom tłumiącym. Normalne opady deszczu i śniegu nie mają wpływu na działanie czujnika ultradźwiękowego. Jednakże, powierzchnia aktywna czujnika nie powinna być wilgotna, choć zroszenie jest dopuszczalne. Zewnętrzny szum jest rozróżniany od własnego echa i takie zakłócenie nie prowadzi do błędów w pracy. Bezpieczeństwo Zabronione jest stosowanie czujników ultradźwiękowych w aplikacjach, w których od pracy tych czujników bezpośrednio zależy bezpieczeństwo ludzi. 224 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

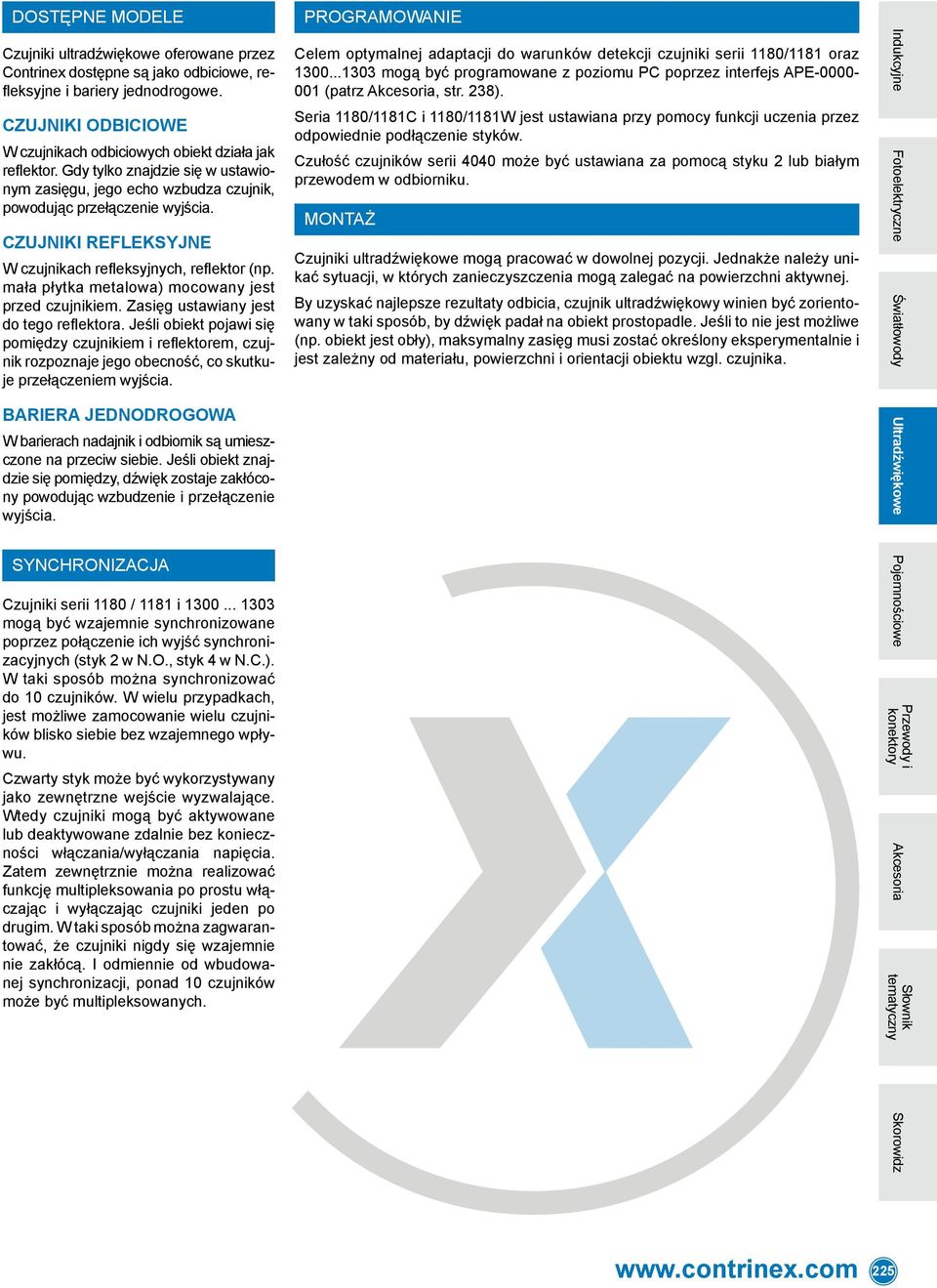

5 Dostępne modele Czujniki ultradźwiękowe oferowane przez Contrinex dostępne są jako odbiciowe, refleksyjne i bariery jednodrogowe. Czujniki odbiciowe W czujnikach odbiciowych obiekt działa jak reflektor. Gdy tylko znajdzie się w ustawionym zasięgu, jego echo wzbudza czujnik, powodując przełączenie wyjścia. Czujniki refleksyjne W czujnikach ch, reflektor (np. mała płytka metalowa) mocowany jest przed czujnikiem. Zasięg ustawiany jest do tego reflektora. Jeśli obiekt pojawi się pomiędzy czujnikiem i reflektorem, czujnik rozpoznaje jego obecność, co skutkuje przełączeniem wyjścia. Bariera jednodrogowa W barierach nadajnik i odbiornik są umieszczone na przeciw siebie. Jeśli obiekt znajdzie się pomiędzy, dźwięk zostaje zakłócony powodując wzbudzenie i przełączenie wyjścia. synchronizacja Czujniki serii 1180 / 1181 i mogą być wzajemnie synchronizowane poprzez połączenie ich wyjść synchronizacyjnych (styk 2 w N.O., styk 4 w N.C.). W taki sposób można synchronizować do 10 czujników. W wielu przypadkach, jest możliwe zamocowanie wielu czujników blisko siebie bez wzajemnego wpływu. Czwarty styk może być wykorzystywany jako zewnętrzne wejście wyzwalające. Wtedy czujniki mogą być aktywowane lub deaktywowane zdalnie bez konieczności włączania/wyłączania napięcia. Zatem zewnętrznie można realizować funkcję multipleksowania po prostu włączając i wyłączając czujniki jeden po drugim. W taki sposób można zagwarantować, że czujniki nigdy się wzajemnie nie zakłócą. I odmiennie od wbudowanej synchronizacji, ponad 10 czujników może być multipleksowanych. programowanie Celem optymalnej adaptacji do warunków detekcji czujniki serii 1180/1181 oraz mogą być programowane z poziomu PC poprzez interfejs APE (patrz, str. 238). Seria 1180/1181C i 1180/1181W jest ustawiana przy pomocy funkcji uczenia przez odpowiednie podłączenie styków. Czułość czujników serii 4040 może być ustawiana za pomocą styku 2 lub białym przewodem w odbiorniku. montaż Czujniki ultradźwiękowe mogą pracować w dowolnej pozycji. Jednakże należy unikać sytuacji, w których zanieczyszczenia mogą zalegać na powierzchni aktywnej. By uzyskać najlepsze rezultaty odbicia, czujnik ultradźwiękowy winien być zorientowany w taki sposób, by dźwięk padał na obiekt prostopadle. Jeśli to nie jest możliwe (np. obiekt jest obły), maksymalny zasięg musi zostać określony eksperymentalnie i jest zależny od materiału, powierzchni i orientacji obiektu wzgl. czujnika

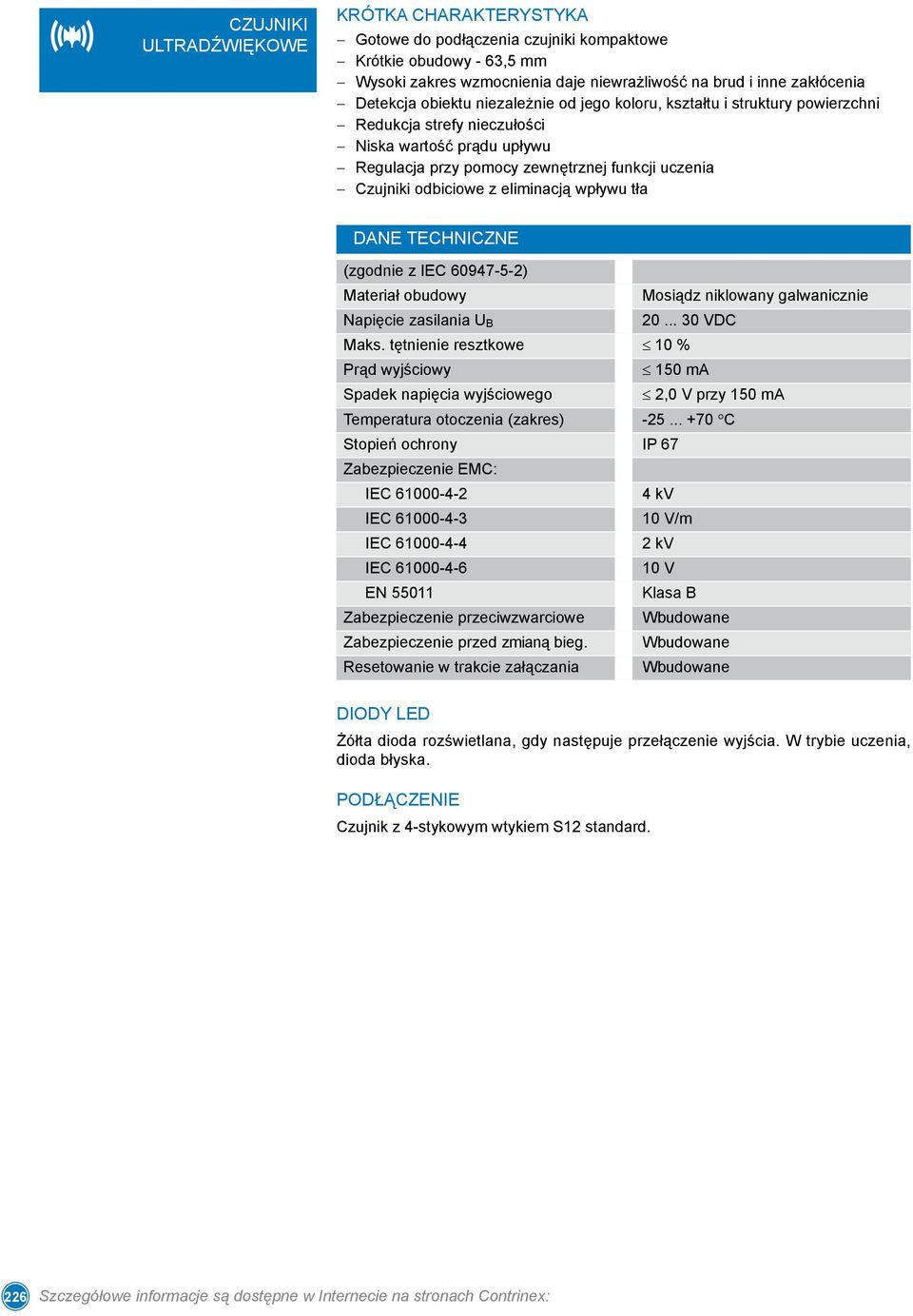

6 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Krótkie obudowy - 63,5 mm Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Redukcja strefy nieczułości Niska wartość prądu upływu Regulacja przy pomocy zewnętrznej funkcji uczenia Czujniki odbiciowe z eliminacją wpływu tła (zgodnie z IEC ) Materiał obudowy Mosiądz niklowany galwanicznie Napięcie zasilania U B VDC Maks. tętnienie resztkowe 10 % Prąd wyjściowy 150 ma Spadek napięcia wyjściowego 2,0 V przy 150 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 67 Zabezpieczenie EMC: IEC kv IEC V/m IEC kv IEC V EN Klasa B Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane Resetowanie w trakcie załączania Wbudowane Diody LED Żółta dioda rozświetlana, gdy następuje przełączenie wyjścia. W trybie uczenia, dioda błyska. Podłączenie Czujnik z 4-stykowym wtykiem S12 standard. 226 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

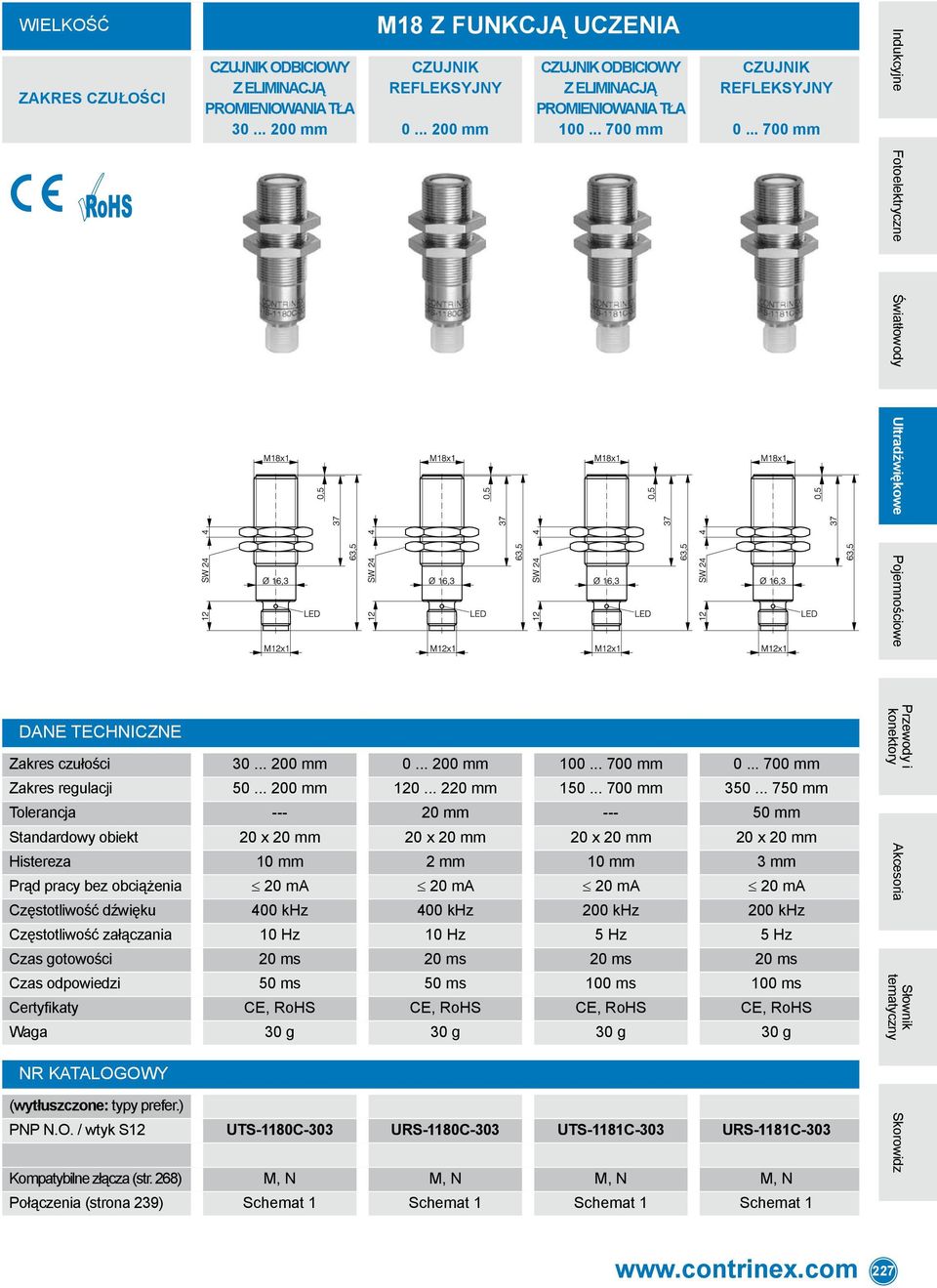

7 Wielkość Zakres czułości z eliminacją promieniowania tła mm M18 Z FUNKCJĄ UCZENIA Czujnik mm z eliminacją promieniowania tła mm Czujnik mm Zakres czułości mm mm mm mm Zakres regulacji mm mm mm mm Tolerancja mm mm Standardowy obiekt 20 x 20 mm 20 x 20 mm 20 x 20 mm 20 x 20 mm Histereza 10 mm 2 mm 10 mm 3 mm Prąd pracy bez obciążenia 20 ma 20 ma 20 ma 20 ma Częstotliwość dźwięku 400 khz 400 khz 200 khz 200 khz Częstotliwość załączania 10 Hz 10 Hz 5 Hz 5 Hz Czas gotowości 20 ms 20 ms 20 ms 20 ms Czas odpowiedzi 50 ms 50 ms 100 ms 100 ms Certyfikaty CE, RoHS CE, RoHS CE, RoHS CE, RoHS Waga 30 g 30 g 30 g 30 g NR katalogowy (wytłuszczone: typy prefer.) PNP N.O. / wtyk S12 UTS-1180C-303 URS-1180C-303 UTS-1181C-303 URS-1181C-303 Kompatybilne złącza (str. 268) M, N M, N M, N M, N Połączenia (strona 239) Schemat 1 Schemat 1 Schemat 1 Schemat

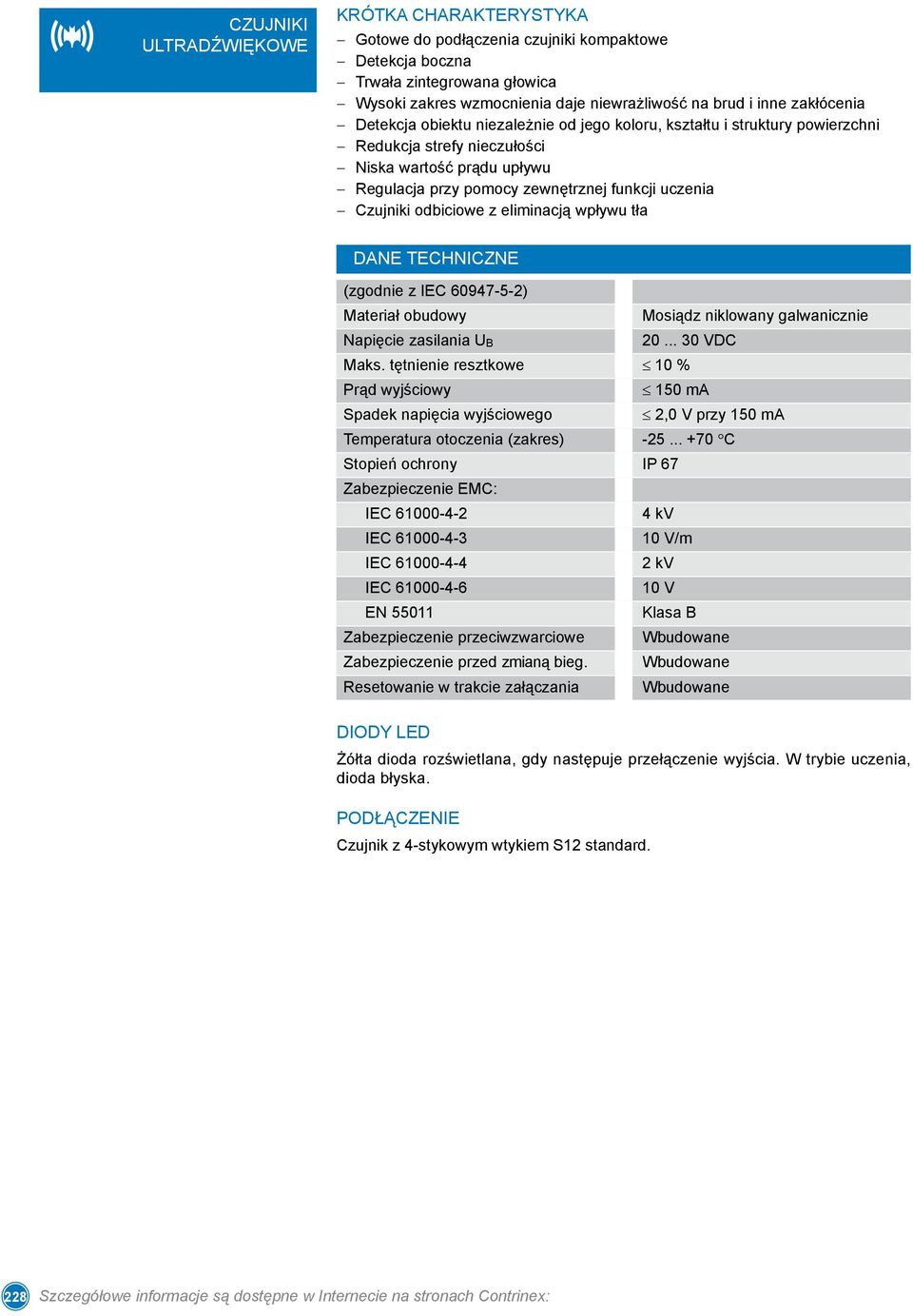

8 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Detekcja boczna Trwała zintegrowana głowica Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Redukcja strefy nieczułości Niska wartość prądu upływu Regulacja przy pomocy zewnętrznej funkcji uczenia Czujniki odbiciowe z eliminacją wpływu tła (zgodnie z IEC ) Materiał obudowy Mosiądz niklowany galwanicznie Napięcie zasilania U B VDC Maks. tętnienie resztkowe 10 % Prąd wyjściowy 150 ma Spadek napięcia wyjściowego 2,0 V przy 150 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 67 Zabezpieczenie EMC: IEC kv IEC V/m IEC kv IEC V EN Klasa B Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane Resetowanie w trakcie załączania Wbudowane Diody LED Żółta dioda rozświetlana, gdy następuje przełączenie wyjścia. W trybie uczenia, dioda błyska. Podłączenie Czujnik z 4-stykowym wtykiem S12 standard. 228 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

9 Wielkość Zakres czułości z eliminacją promieniowania tła mm M18 Z FUNKCJĄ UCZENIA Czujnik mm z eliminacją promieniowania tła mm Czujnik mm Zakres czułości mm mm mm mm Zakres regulacji mm mm mm mm Tolerancja mm mm Standardowy obiekt 20 x 20 mm 20 x 20 mm 20 x 20 mm 20 x 20 mm Histereza 10 mm 2 mm 10 mm 3 mm Prąd pracy bez obciążenia 20 ma 20 ma 20 ma 20 ma Częstotliwość dźwięku 400 khz 400 khz 200 khz 200 khz Częstotliwość załączania 10 Hz 10 Hz 5 Hz 5 Hz Czas gotowości 20 ms 20 ms 20 ms 20 ms Czas odpowiedzi 50 ms 50 ms 100 ms 100 ms Certyfikaty CE, RoHS CE, RoHS CE, RoHS CE, RoHS Waga 30 g 30 g 30 g 30 g NR katalogowy (wytłuszczone: typy prefer.) PNP N.O. / wtyk S12 UTS-1180W-303 URS-1180W-303 UTS-1181W-303 URS-1181W-303 Kompatybilne złącza (str. 268) M, N M, N M, N M, N Połączenia (strona 239) Schemat 1 Schemat 1 Schemat 1 Schemat

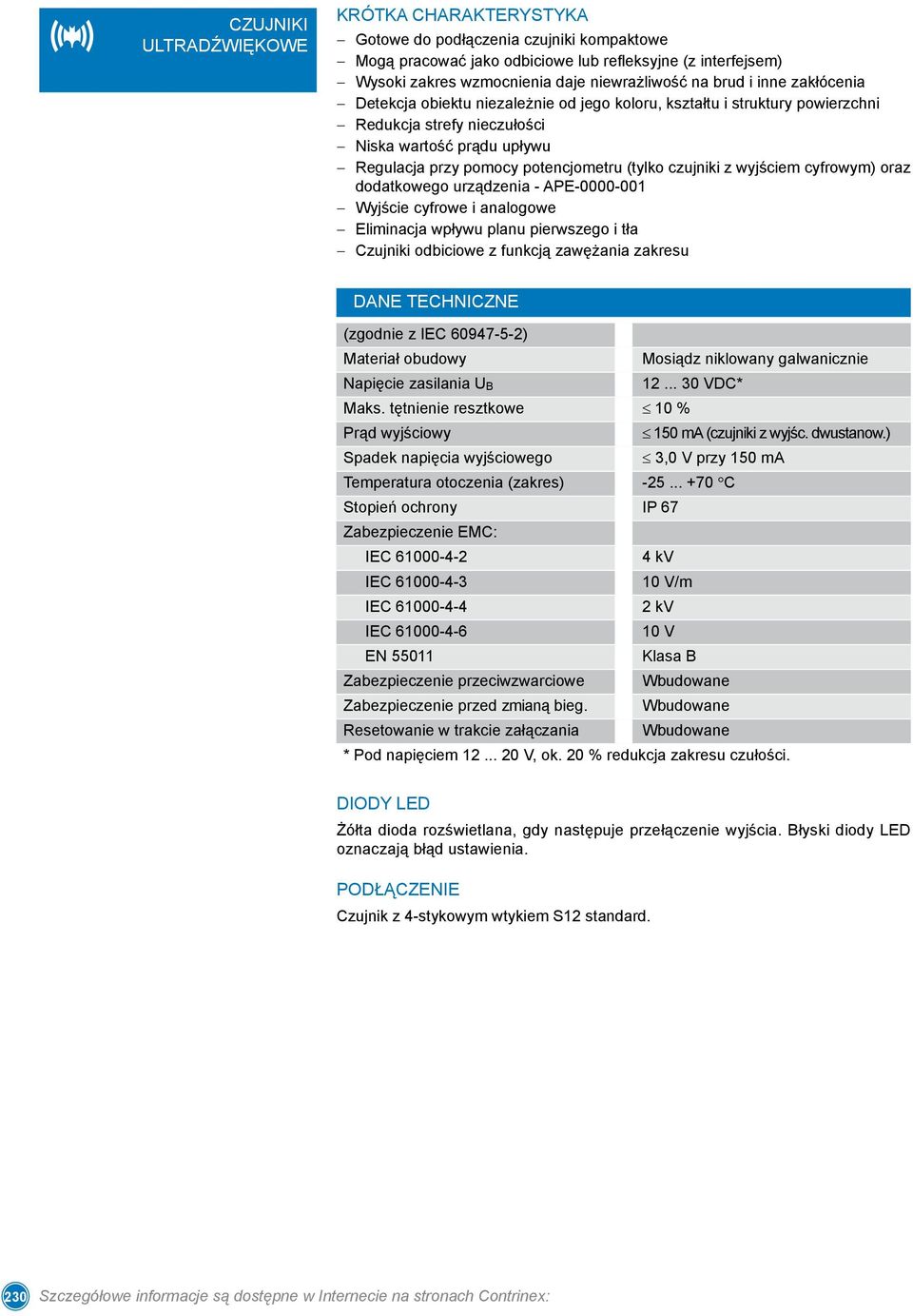

10 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Mogą pracować jako odbiciowe lub refleksyjne (z interfejsem) Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Redukcja strefy nieczułości Niska wartość prądu upływu Regulacja przy pomocy potencjometru (tylko czujniki z wyjściem cyfrowym) oraz dodatkowego urządzenia - APE Wyjście cyfrowe i analogowe Eliminacja wpływu planu pierwszego i tła Czujniki odbiciowe z funkcją zawężania zakresu (zgodnie z IEC ) Materiał obudowy Mosiądz niklowany galwanicznie Napięcie zasilania U B VDC* Maks. tętnienie resztkowe 10 % Prąd wyjściowy 150 ma (czujniki z wyjśc. dwustanow.) Spadek napięcia wyjściowego 3,0 V przy 150 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 67 Zabezpieczenie EMC: IEC kv IEC V/m IEC kv IEC V EN Klasa B Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane Resetowanie w trakcie załączania Wbudowane * Pod napięciem V, ok. 20 % redukcja zakresu czułości. Diody LED Żółta dioda rozświetlana, gdy następuje przełączenie wyjścia. Błyski diody LED oznaczają błąd ustawienia. Podłączenie Czujnik z 4-stykowym wtykiem S12 standard. 230 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

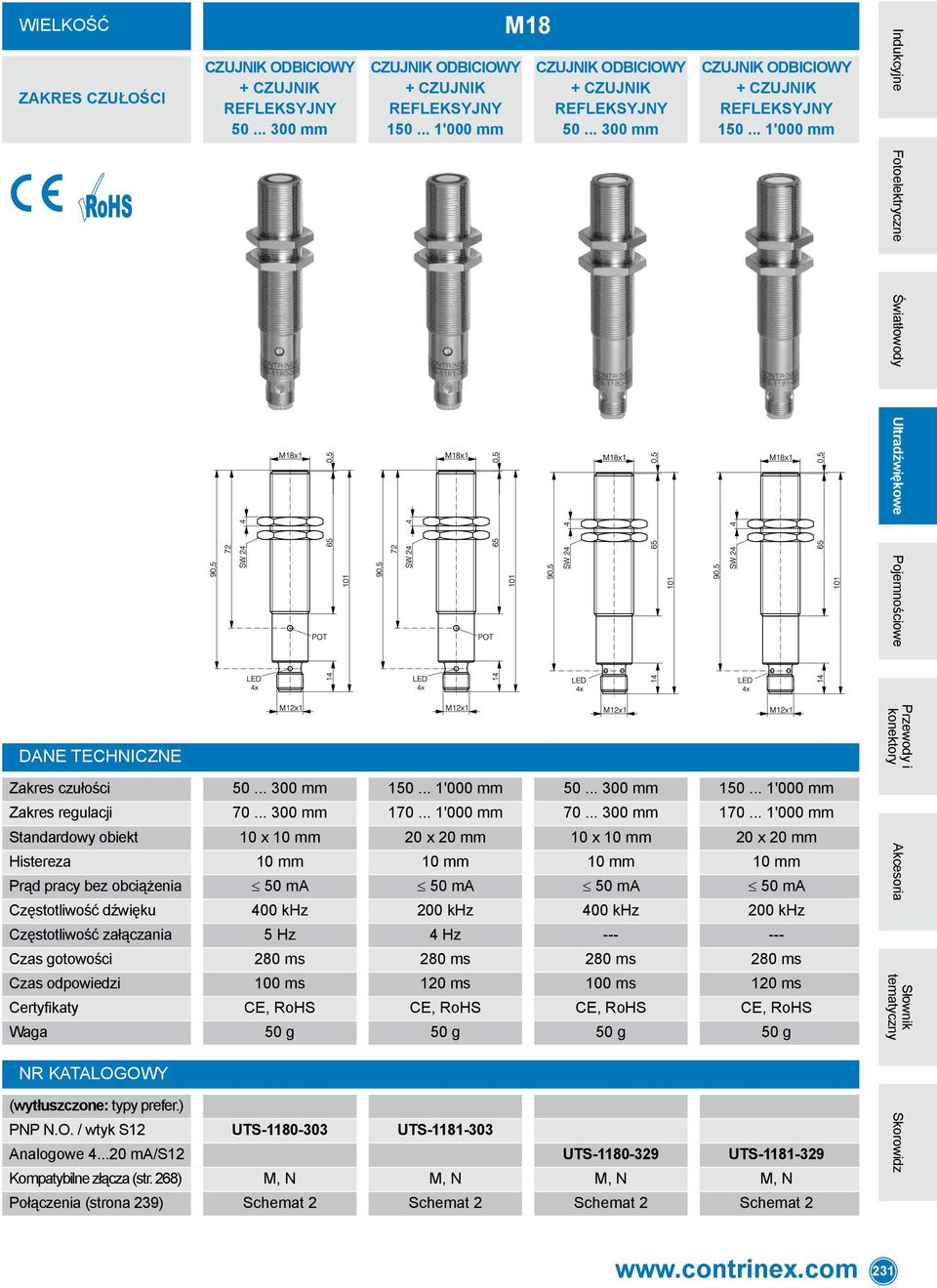

11 Wielkość Zakres czułości mm '000 mm M mm '000 mm Zakres czułości mm '000 mm mm '000 mm Zakres regulacji mm '000 mm mm '000 mm Standardowy obiekt 10 x 10 mm 20 x 20 mm 10 x 10 mm 20 x 20 mm Histereza 10 mm 10 mm 10 mm 10 mm Prąd pracy bez obciążenia 50 ma 50 ma 50 ma 50 ma Częstotliwość dźwięku 400 khz 200 khz 400 khz 200 khz Częstotliwość załączania 5 Hz 4 Hz Czas gotowości 280 ms 280 ms 280 ms 280 ms Czas odpowiedzi 100 ms 120 ms 100 ms 120 ms Certyfikaty CE, RoHS CE, RoHS CE, RoHS CE, RoHS Waga 50 g 50 g 50 g 50 g NR katalogowy (wytłuszczone: typy prefer.) PNP N.O. / wtyk S12 UTS UTS Analogowe ma/s12 UTS UTS Kompatybilne złącza (str. 268) M, N M, N M, N M, N Połączenia (strona 239) Schemat 2 Schemat 2 Schemat 2 Schemat

12 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Mogą pracować jako odbiciowe lub refleksyjne Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Redukcja strefy nieczułości Niska wartość prądu upływu Regulacja przy pomocy potencjometru oraz dodatkowego urządzenia - APE lub 2 wyjścia Eliminacja wpływu planu pierwszego i tła Czujniki odbiciowe z funkcją zawężania zakresu (zgodnie z IEC ) Materiał obudowy Mosiądz niklowany galwanicznie Napięcie zasilania U B VDC* Maks. tętnienie resztkowe 10 % Prąd wyjściowy 300 ma Spadek napięcia wyjściowego 3,0 V przy 300 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 65 Zabezpieczenie EMC: IEC kv IEC V/m IEC kv IEC V EN Klasa B Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane Resetowanie w trakcie załączania Wbudowane * Pod napięciem V, ok. 20 % redukcja zakresu czułości. Diody LED Żółta dioda rozświetlana, gdy następuje przełączenie wyjścia. Błyski diody LED oznaczają błąd ustawienia. Podłączenie Czujnik z 4-stykowym (UTS-130#-303) lub 5-stykowym (UTS-130#-107) konektorem S12 standard. 232 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

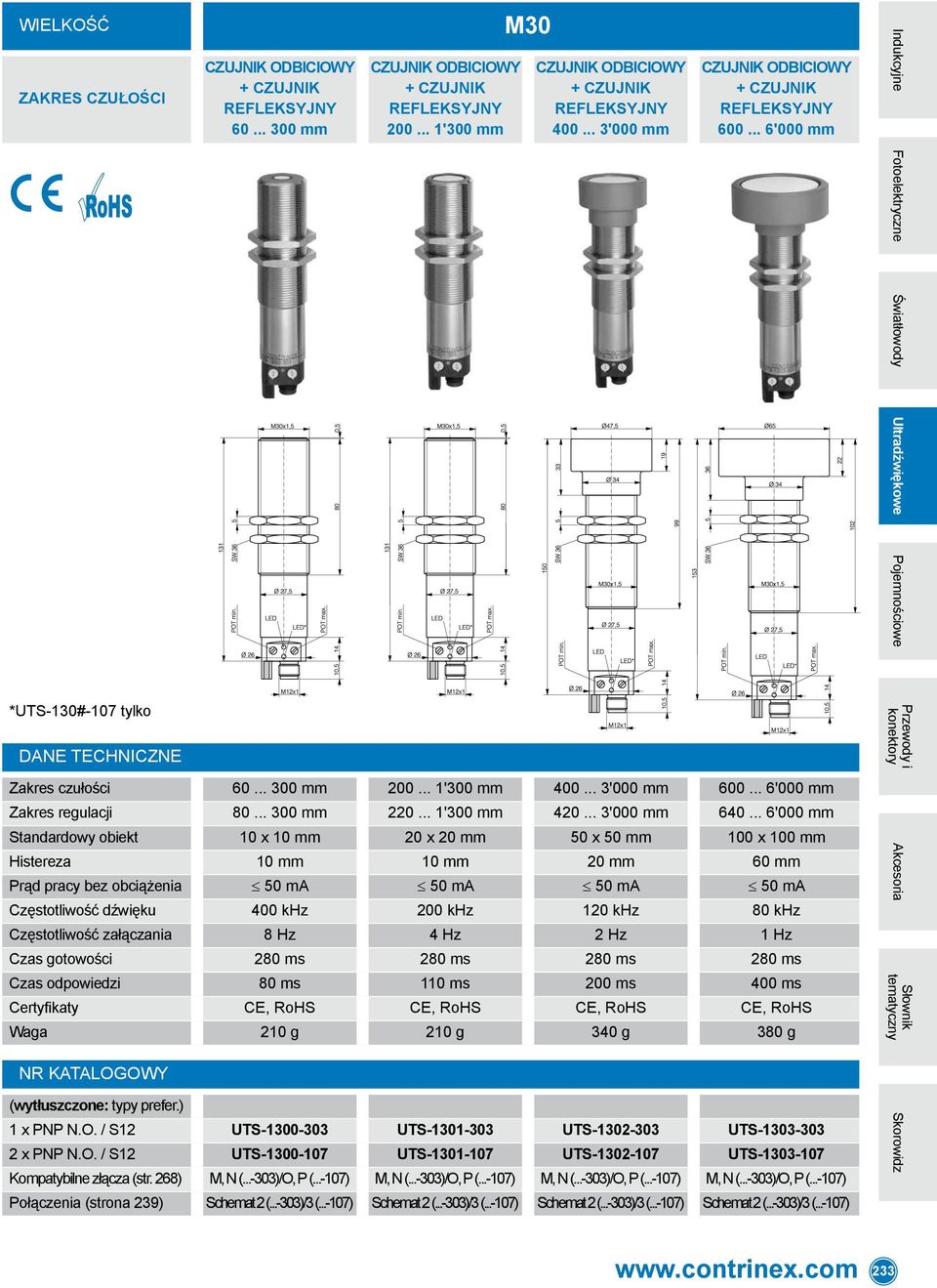

13 Wielkość Zakres czułości *UTS-130#-107 tylko mm '300 mm M '000 mm '000 mm Zakres czułości mm '300 mm '000 mm '000 mm Zakres regulacji mm '300 mm '000 mm '000 mm Standardowy obiekt 10 x 10 mm 20 x 20 mm 50 x 50 mm 100 x 100 mm Histereza 10 mm 10 mm 20 mm 60 mm Prąd pracy bez obciążenia 50 ma 50 ma 50 ma 50 ma Częstotliwość dźwięku 400 khz 200 khz 120 khz 80 khz Częstotliwość załączania 8 Hz 4 Hz 2 Hz 1 Hz Czas gotowości 280 ms 280 ms 280 ms 280 ms Czas odpowiedzi 80 ms 110 ms 200 ms 400 ms Certyfikaty CE, RoHS CE, RoHS CE, RoHS CE, RoHS Waga 210 g 210 g 340 g 380 g NR katalogowy (wytłuszczone: typy prefer.) 1 x PNP N.O. / S12 UTS UTS UTS UTS x PNP N.O. / S12 UTS UTS UTS UTS Kompatybilne złącza (str. 268) M, N ( )/O, P ( ) M, N ( )/O, P ( ) M, N ( )/O, P ( ) M, N ( )/O, P ( ) Połączenia (strona 239) Schemat 2 ( )/3 ( ) Schemat 2 ( )/3 ( ) Schemat 2 ( )/3 ( ) Schemat 2 ( )/3 ( ) 233

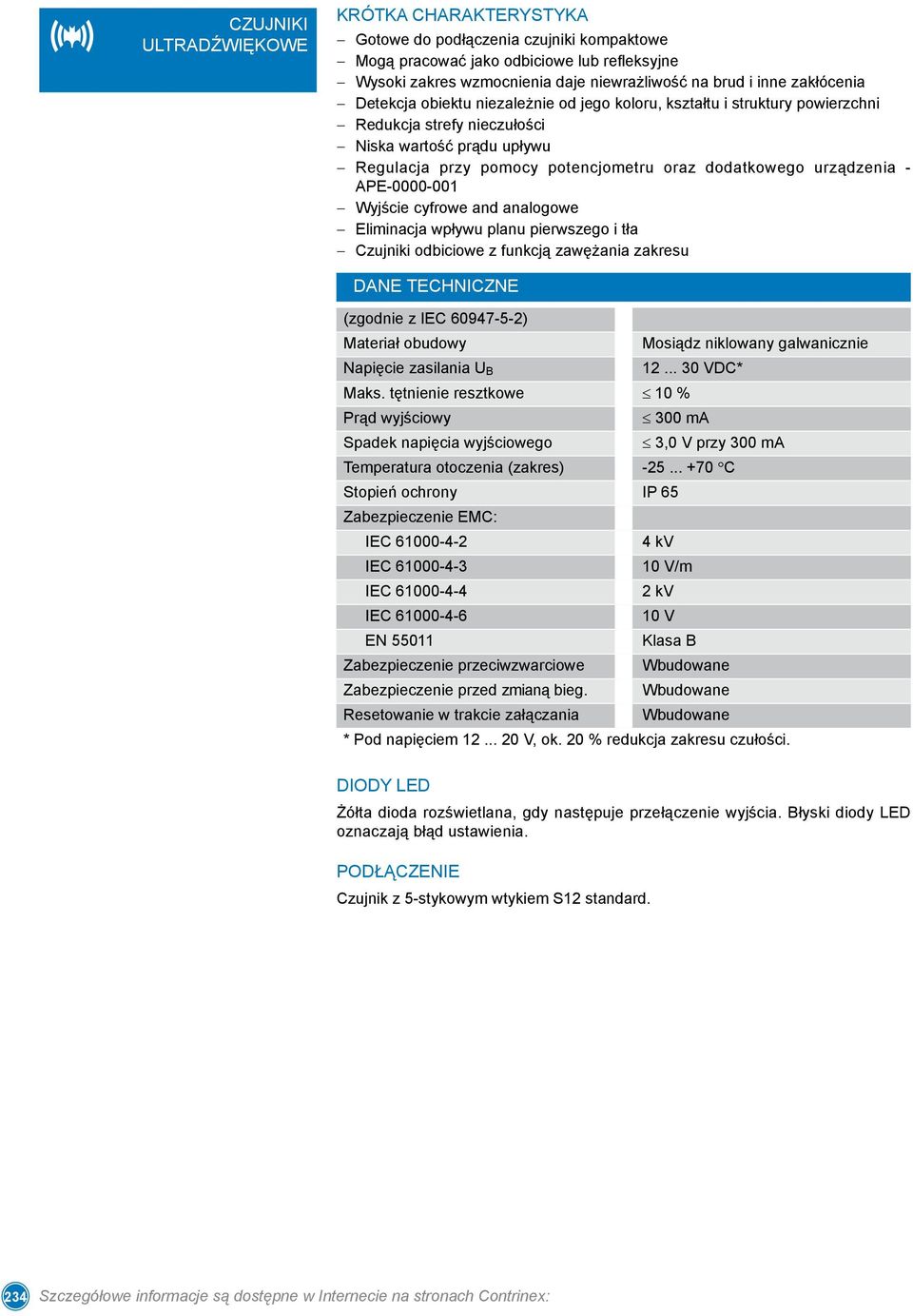

14 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Mogą pracować jako odbiciowe lub refleksyjne Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Redukcja strefy nieczułości Niska wartość prądu upływu Regulacja przy pomocy potencjometru oraz dodatkowego urządzenia - APE Wyjście cyfrowe and analogowe Eliminacja wpływu planu pierwszego i tła Czujniki odbiciowe z funkcją zawężania zakresu (zgodnie z IEC ) Materiał obudowy Mosiądz niklowany galwanicznie Napięcie zasilania U B VDC* Maks. tętnienie resztkowe 10 % Prąd wyjściowy 300 ma Spadek napięcia wyjściowego 3,0 V przy 300 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 65 Zabezpieczenie EMC: IEC kv IEC V/m IEC kv IEC V EN Klasa B Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane Resetowanie w trakcie załączania Wbudowane * Pod napięciem V, ok. 20 % redukcja zakresu czułości. Diody LED Żółta dioda rozświetlana, gdy następuje przełączenie wyjścia. Błyski diody LED oznaczają błąd ustawienia. Podłączenie Czujnik z 5-stykowym wtykiem S12 standard. 234 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

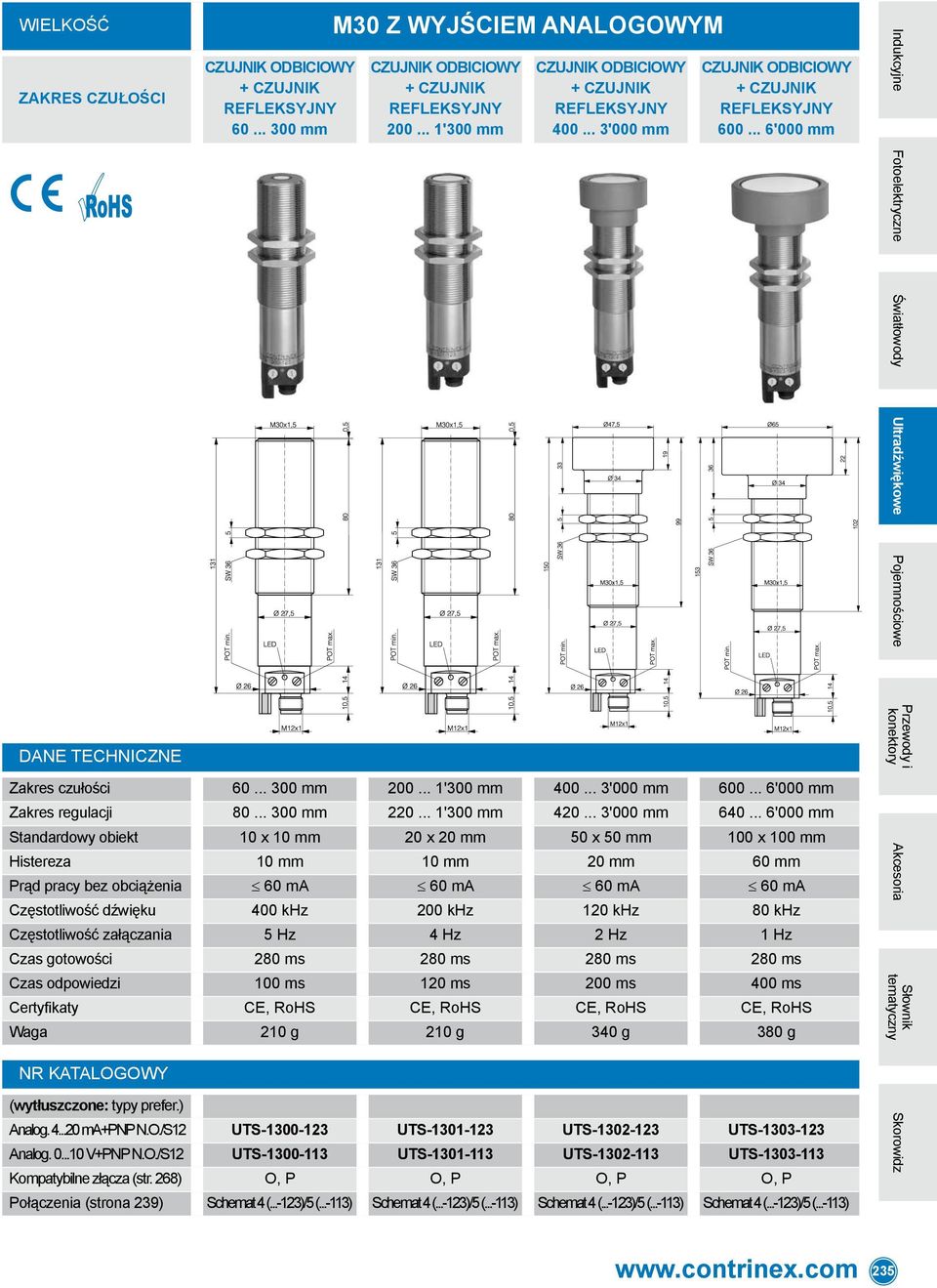

15 Wielkość Zakres czułości mm M30 Z WYJŚCIEM ANALOGOWYM '300 mm '000 mm '000 mm Zakres czułości mm '300 mm '000 mm '000 mm Zakres regulacji mm '300 mm '000 mm '000 mm Standardowy obiekt 10 x 10 mm 20 x 20 mm 50 x 50 mm 100 x 100 mm Histereza 10 mm 10 mm 20 mm 60 mm Prąd pracy bez obciążenia 60 ma 60 ma 60 ma 60 ma Częstotliwość dźwięku 400 khz 200 khz 120 khz 80 khz Częstotliwość załączania 5 Hz 4 Hz 2 Hz 1 Hz Czas gotowości 280 ms 280 ms 280 ms 280 ms Czas odpowiedzi 100 ms 120 ms 200 ms 400 ms Certyfikaty CE, RoHS CE, RoHS CE, RoHS CE, RoHS Waga 210 g 210 g 340 g 380 g NR katalogowy (wytłuszczone: typy prefer.) Analog ma+pnp N.O./S12 UTS UTS UTS UTS Analog V+PNP N.O./S12 UTS UTS UTS UTS Kompatybilne złącza (str. 268) O, P O, P O, P O, P Połączenia (strona 239) Schemat 4 ( )/5 ( ) Schemat 4 ( )/5 ( ) Schemat 4 ( )/5 ( ) Schemat 4 ( )/5 ( ) 235

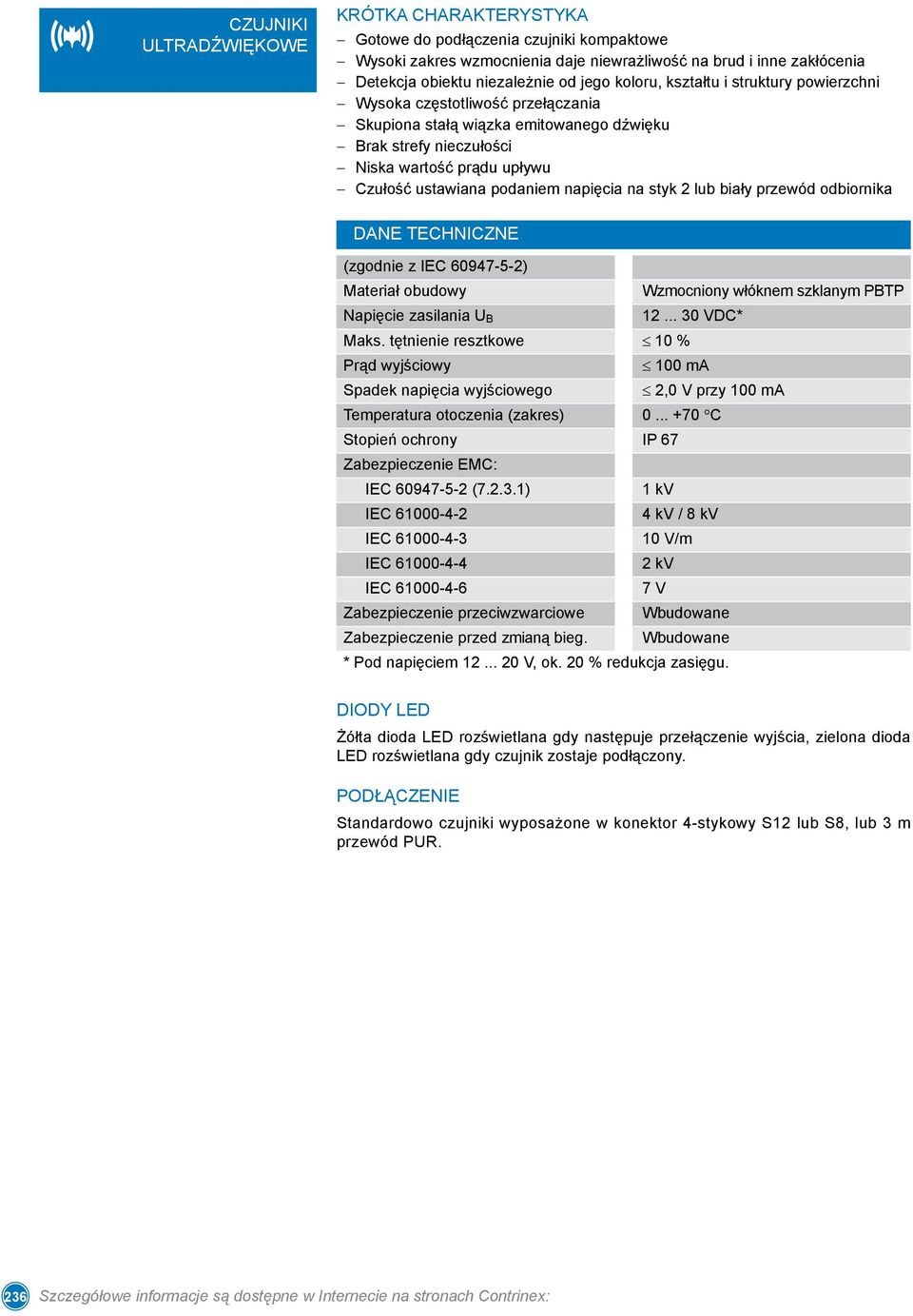

16 CZUJNIKI ULTRADŹWIĘKOWE Krótka charakterystyka Gotowe do podłączenia czujniki kompaktowe Wysoki zakres wzmocnienia daje niewrażliwość na brud i inne zakłócenia Detekcja obiektu niezależnie od jego koloru, kształtu i struktury powierzchni Wysoka częstotliwość przełączania Skupiona stałą wiązka emitowanego dźwięku Brak strefy nieczułości Niska wartość prądu upływu Czułość ustawiana podaniem napięcia na styk 2 lub biały przewód odbiornika (zgodnie z IEC ) Materiał obudowy Wzmocniony włóknem szklanym PBTP Napięcie zasilania U B VDC* Maks. tętnienie resztkowe 10 % Prąd wyjściowy 100 ma Spadek napięcia wyjściowego 2,0 V przy 100 ma Temperatura otoczenia (zakres) C Stopień ochrony IP 67 Zabezpieczenie EMC: IEC ( ) 1 kv IEC kv / 8 kv IEC V/m IEC kv IEC V Zabezpieczenie przeciwzwarciowe Wbudowane Zabezpieczenie przed zmianą bieg. Wbudowane * Pod napięciem V, ok. 20 % redukcja zasięgu. Diody LED Żółta dioda LED rozświetlana gdy następuje przełączenie wyjścia, zielona dioda LED rozświetlana gdy czujnik zostaje podłączony. Podłączenie Standardowo czujniki wyposażone w konektor 4-stykowy S12 lub S8, lub 3 m przewód PUR. 236 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

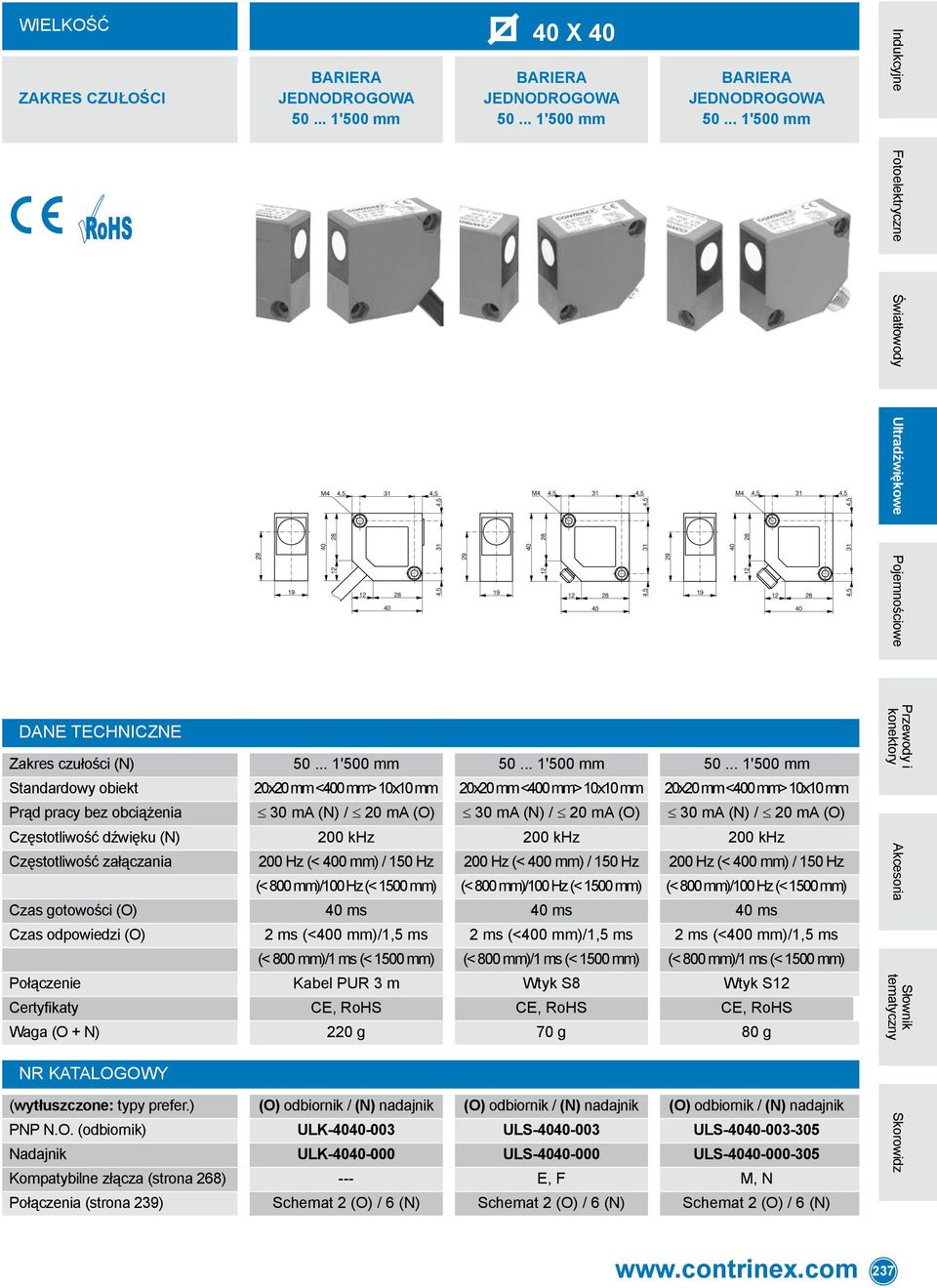

17 Wielkość Zakres czułości Bariera jednodrogowa '500 mm 40 x 40 Bariera jednodrogowa '500 mm Bariera jednodrogowa '500 mm Zakres czułości (N) '500 mm '500 mm '500 mm Standardowy obiekt 20x20 mm <400 mm> 10x10 mm 20x20 mm <400 mm> 10x10 mm 20x20 mm <400 mm> 10x10 mm Prąd pracy bez obciążenia 30 ma (N) / 20 ma (O) 30 ma (N) / 20 ma (O) 30 ma (N) / 20 ma (O) Częstotliwość dźwięku (N) 200 khz 200 khz 200 khz Częstotliwość załączania 200 Hz (< 400 mm) / 150 Hz 200 Hz (< 400 mm) / 150 Hz 200 Hz (< 400 mm) / 150 Hz (< 800 mm)/100 Hz (< 1500 mm) (< 800 mm)/100 Hz (< 1500 mm) (< 800 mm)/100 Hz (< 1500 mm) Czas gotowości (O) 40 ms 40 ms 40 ms Czas odpowiedzi (O) 2 ms (<400 mm)/1,5 ms 2 ms (<400 mm)/1,5 ms 2 ms (<400 mm)/1,5 ms (< 800 mm)/1 ms (< 1500 mm) (< 800 mm)/1 ms (< 1500 mm) (< 800 mm)/1 ms (< 1500 mm) Połączenie Kabel PUR 3 m Wtyk S8 Wtyk S12 Certyfikaty CE, RoHS CE, RoHS CE, RoHS Waga (O + N) 220 g 70 g 80 g NR katalogowy (wytłuszczone: typy prefer.) (O) odbiornik / (N) nadajnik (O) odbiornik / (N) nadajnik (O) odbiornik / (N) nadajnik PNP N.O. (odbiornik) ULK ULS ULS Nadajnik ULK ULS ULS Kompatybilne złącza (strona 268) --- E, F M, N Połączenia (strona 239) Schemat 2 (O) / 6 (N) Schemat 2 (O) / 6 (N) Schemat 2 (O) / 6 (N) 237

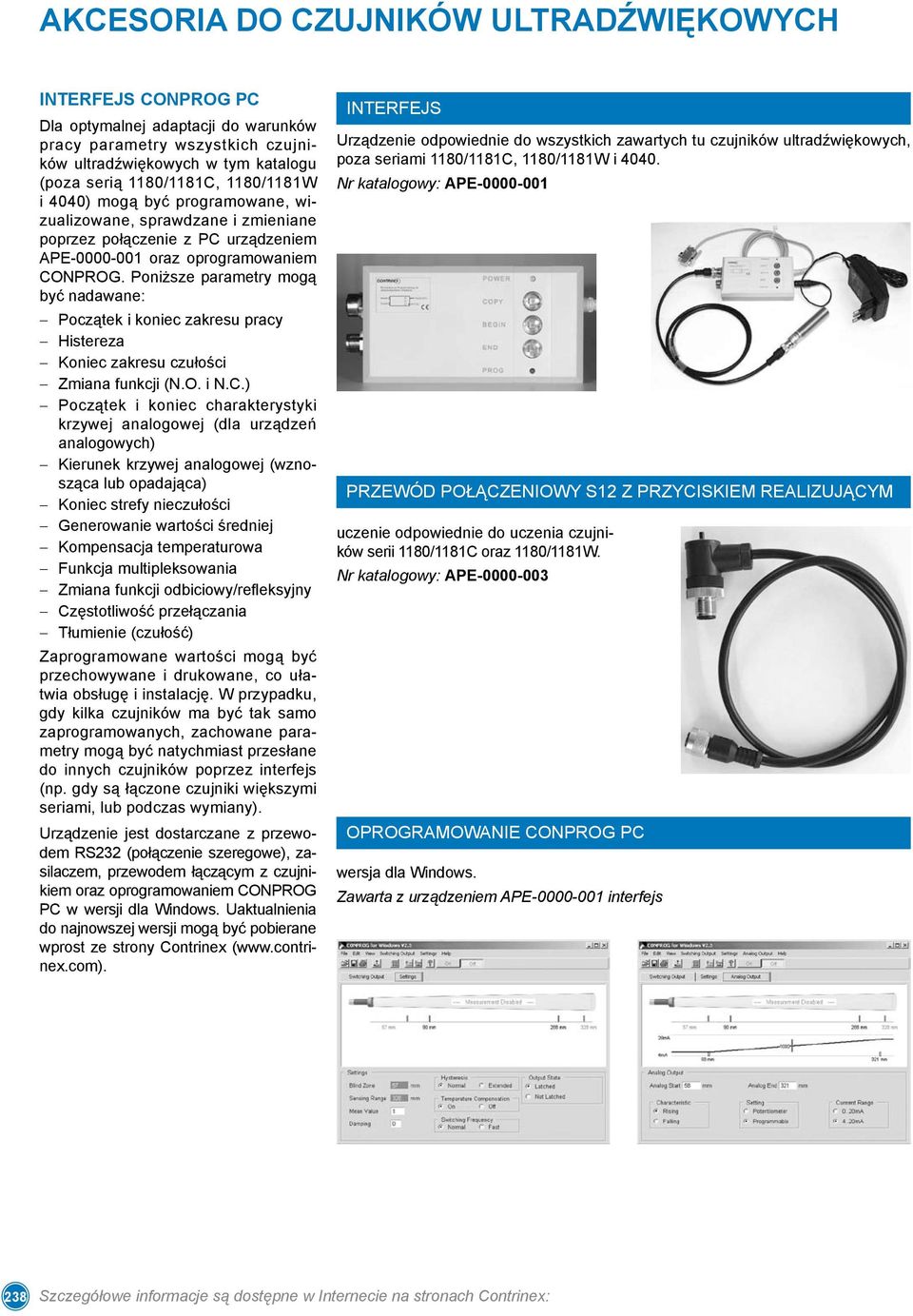

18 do czujników ultradźwiękowych INTERFEJS conprog pc Dla optymalnej adaptacji do warunków pracy parametry wszystkich czujników ultradźwiękowych w tym katalogu (poza serią 1180/1181C, 1180/1181W i 4040) mogą być programowane, wizualizowane, sprawdzane i zmieniane poprzez połączenie z PC urządzeniem APE oraz oprogramowaniem CONPROG. Poniższe parametry mogą być nadawane: Początek i koniec zakresu pracy Histereza Koniec zakresu czułości Zmiana funkcji (N.O. i N.C.) Początek i koniec charakterystyki krzywej analogowej (dla urządzeń analogowych) Kierunek krzywej analogowej (wznosząca lub opadająca) Koniec strefy nieczułości Generowanie wartości średniej Kompensacja temperaturowa Funkcja multipleksowania Zmiana funkcji odbiciowy/ Częstotliwość przełączania Tłumienie (czułość) Zaprogramowane wartości mogą być przechowywane i drukowane, co ułatwia obsługę i instalację. W przypadku, gdy kilka czujników ma być tak samo zaprogramowanych, zachowane parametry mogą być natychmiast przesłane do innych czujników poprzez interfejs (np. gdy są łączone czujniki większymi seriami, lub podczas wymiany). Urządzenie jest dostarczane z przewodem RS232 (połączenie szeregowe), zasilaczem, przewodem łączącym z czujnikiem oraz oprogramowaniem CONPROG PC w wersji dla Windows. Uaktualnienia do najnowszej wersji mogą być pobierane wprost ze strony Contrinex ( interfejs Urządzenie odpowiednie do wszystkich zawartych tu czujników ultradźwiękowych, poza seriami 1180/1181C, 1180/1181W i Nr katalogowy: APE Przewód połączeniowy S12 z przyciskiem realizującym uczenie odpowiednie do uczenia czujników serii 1180/1181C oraz 1180/1181W. Nr katalogowy: APE Oprogramowanie conprog pc wersja dla Windows. Zawarta z urządzeniem APE interfejs 238 Szczegółowe informacje są dostępne w Internecie na stronach Contrinex:

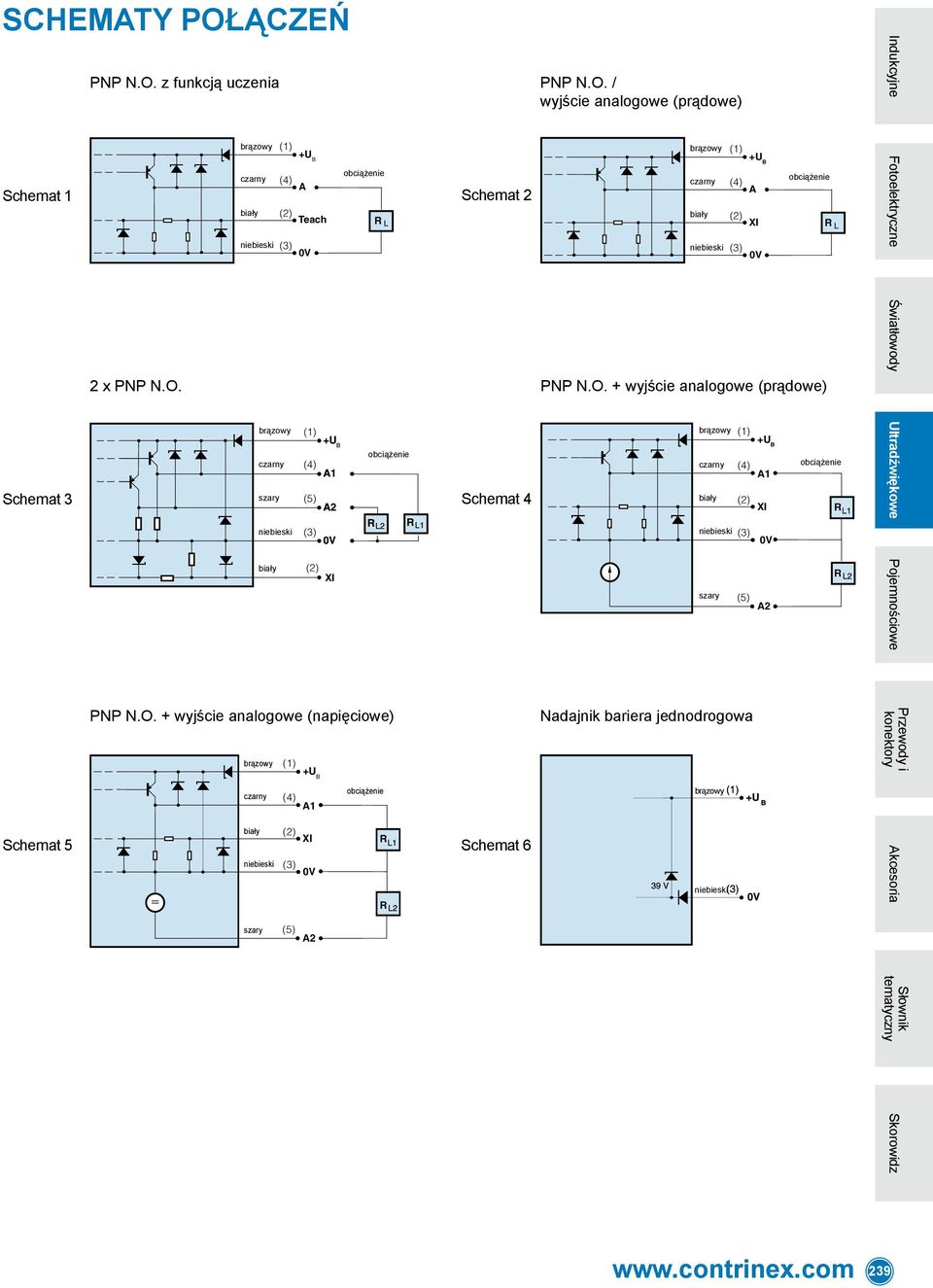

19 Schematy połączeń Schemat 1 PNP N.O. z funkcją uczenia 2 x PNP N.O. PNP N.O. + wyjście analogowe (napięciowe) Schemat 2 Schemat 3 szary (5) Schemat 4 Schemat 5 brązowy (1) +U czarny biały (4) A (2) Teach niebieski (3) 0V brązowy czarny niebieski biały B (1) (4) (3) (4) A1 (2) XI (2) XI brązowy (1) +UB czarny biały niebieski (3) 0V szary (5) A2 obciążenie R L obciążenie obciążenie R R Schemat 6 PNP N.O. / wyjście analogowe (prądowe) brązowy (1) +UB czarny biały (4) A (2) XI niebieski (3) 0V PNP N.O. + wyjście analogowe (prądowe) brązowy (1) +U czarny biały (4) A1 (2) XI niebieski (3) 0V szary Nadajnik bariera jednodrogowa brązowy niebieski B (5) A2 obciążenie R L obciążenie R R 239
