1 1/9 CCTV Tester Instrukcja obsługi ver Wymagania systemowe: - Windows XP, Windows Vista, Windows 7 - wolny port USB -.NET Framework 3.5

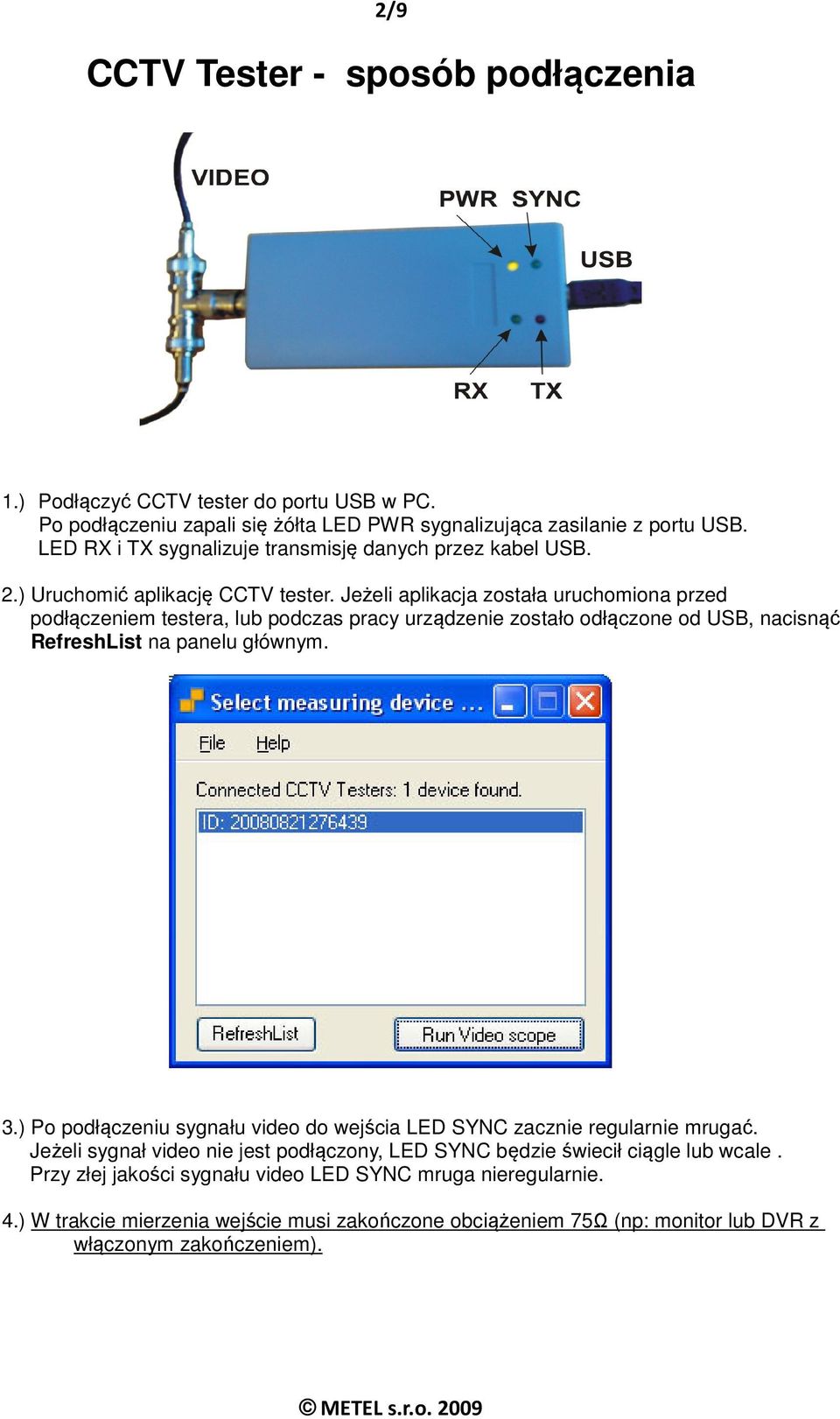

2 2/9 CCTV Tester - sposób podłączenia 1.) Podłączyć CCTV tester do portu USB w PC. Po podłączeniu zapali się żółta LED PWR sygnalizująca zasilanie z portu USB. LED RX i TX sygnalizuje transmisję danych przez kabel USB. 2.) Uruchomić aplikację CCTV tester. Jeżeli aplikacja została uruchomiona przed podłączeniem testera, lub podczas pracy urządzenie zostało odłączone od USB, nacisnąć RefreshList na panelu głównym. 3.) Po podłączeniu sygnału video do wejścia LED SYNC zacznie regularnie mrugać. Jeżeli sygnał video nie jest podłączony, LED SYNC będzie świecił ciągle lub wcale. Przy złej jakości sygnału video LED SYNC mruga nieregularnie. 4.) W trakcie mierzenia wejście musi zakończone obciążeniem 75Ω (np: monitor lub DVR z włączonym zakończeniem).

3 3/9 Aplikacja CCTV Tester opis podstawowy CCTV tester digitalizuje sygnał video, a uzyskane dane przesyła w celu przetworzenia przez port USB do PC. W wersji program sterujący składa się z aplikacji Video scope która służy do przedstawiania sygnału video na notebooku. Uruchomienie i wybór aplikacji Główna aplikacja CCTV tester znajduje się w menu start: wszystkie programy/metel/cctv tester. Po kliknięciu na ikonie uruchomi się program CCTV tester (patrz rys.1.). Jeżeli urządzenie jest podłączone do komputera, to w głównym oknie zostanie wyświetlone jego ID (rys.1). Do detekcji urządzenia podłączonego już po starcie aplikacji lub po odświeżeniu funkcji, spowodowanej błędem danych, nacisnąć przycisk RefreshList. Rys.1 detekcja urządzenia. Poniżej - do uruchomienia aplikacja służąca do pomiaru sygnału. Video scope: Mierzy i wyświetla przebieg sygnału video..

4 4/9 VideoScope Aplikacja VideoScope przeznaczona jest do przedstawienia wybranej części lub całego wykresu sygnału video. Program służy do nastawienia prawidłowego poziomu i charakterystyki częstotliwościowej sygnału itp. przy transmisji po skrętce lub przewodem koncentrycznym. OVLÁDACÍ PRVKY Line Frame Vectors Dots Repetitive measurement - wybór rzędu do analizy - analiza całej ramki - wartości mierzone wyświetlane są wektorowo - wartości mierzone wyświetlane są punktowo - nastawienie powtórnego pomiaru per second - ilość powtórzeń pomiaru Measure. Zoom X In i Zoom X Out - start pomiaru - zoom w osi X Set Cursor X i Set Cursor Y - po kliknięciu aktywuje funkcję wprowadzenia kursora do wykresu. Po aktywacji kursor pojawi się na wykresie. Clear Cursor X i Clear Cursor Y - usunięcie kursora Move Up a Move Down - przesuwanie kursora w osi Y.

5 5/9 Save Print Show reference Hide reference Reference Offset X,Y - zapisuje wykres na dysku w formacie.bmp - wydruk bieżącego wykresu. - wyświetla referencyjny puls synchronizacji - ukrywa referencyjny puls synchronizacji - ustawia współrzędne referencyjnego pulsu synchronizacji Frame przykład

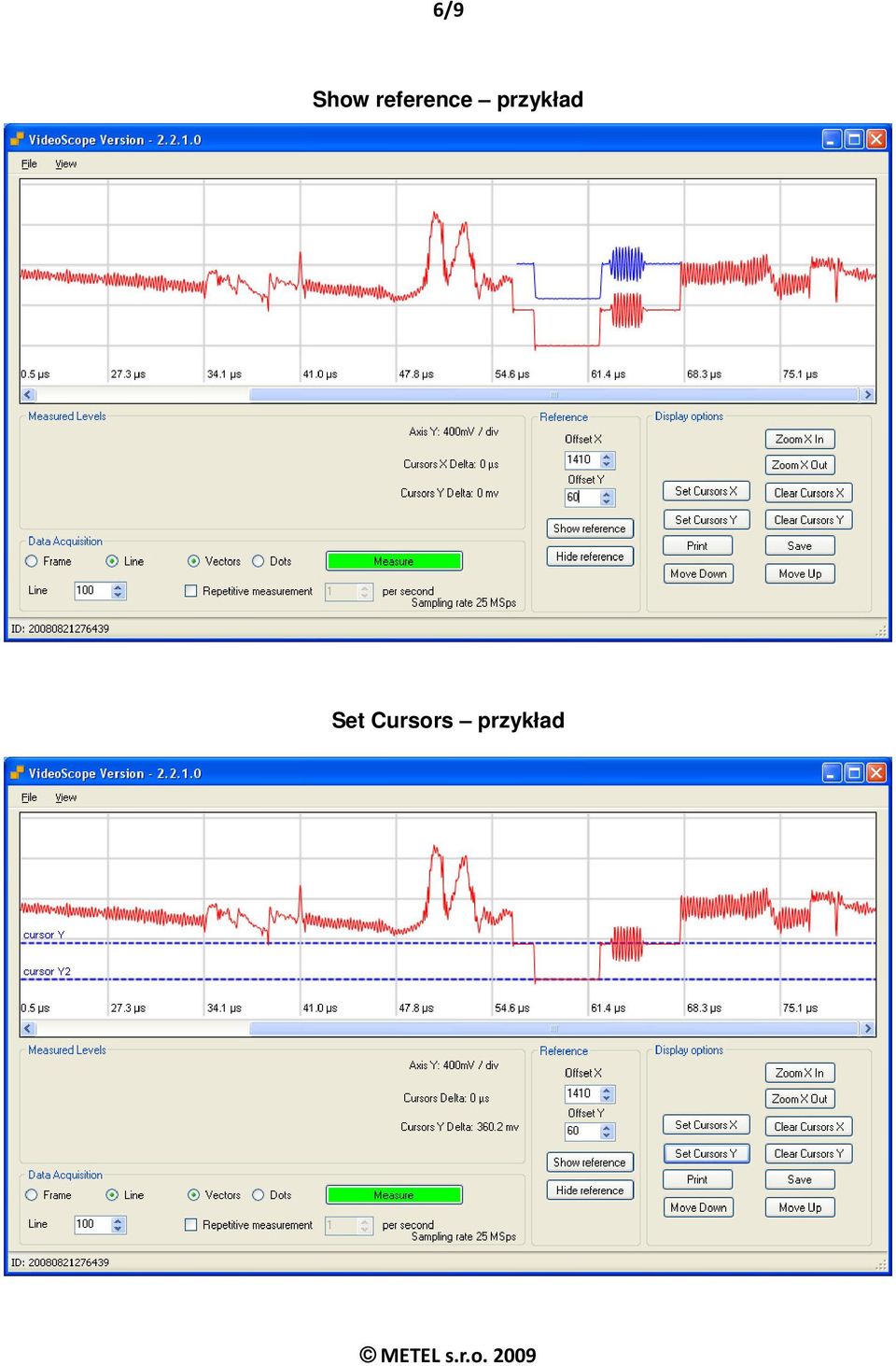

6 6/9 Show reference przykład Set Cursors przykład

7 7/9 VideoScope - przykłady pomiarów sygnał video 1Vpp z kamery CCTV Na wykresie przedstawiony jest sygnał video PAL 1(1,2)Vpp* z kamery CCTV. Video sygnał składa się z 625 rzędów nieparzystych i parzystych pulsów. Każdy rząd TV jest kształtowany przez puls synchronizacji o amplitudzie odpowiadającej 25% max. amplitudy, tj. przy 1Vpp poziom pulsu synchronizacji wynosi 250mV.* Za pulsem synchronizacji znajduje się puls sygnału kolorowego z typową amplitudą około 300mV*, a następnie widzialna część rzędu (składowe jaskrawości). Narastające i opadające krawędzie pulsu synchronizacyjnego muszą być równe bez przetężenia. Podczas transmisji po skrętce lub koncentryku, dochodzi do zniekształceń i tłumienia zarówno średnich, jak i wysokich częstotliwości, przez co dochodzi do utraty detali w obrazie. Na przykład podczas obserwacji nieuprawnionej osoby, która znalazła się w strefie chronionej, jesteśmy w stanie stwierdzić jedynie płeć i wzrost osoby itp., ale bez możliwości 100% identyfikacji. Wymaganą korekcję częstotliwości charakterystyki możemy bardzo łatwo przeprowadzić przy pomocy regulacji LF, MF i HF na urządzeniach do skrętki RC, RC-BOX i RP wzmacniaczach video VA separatorach galwanicznych OK Więcej informacji o produktach na standardowa kamera CCTV ma na wyjściu cca 1,2Vpp zamiast znormalizowanych 1Vpp

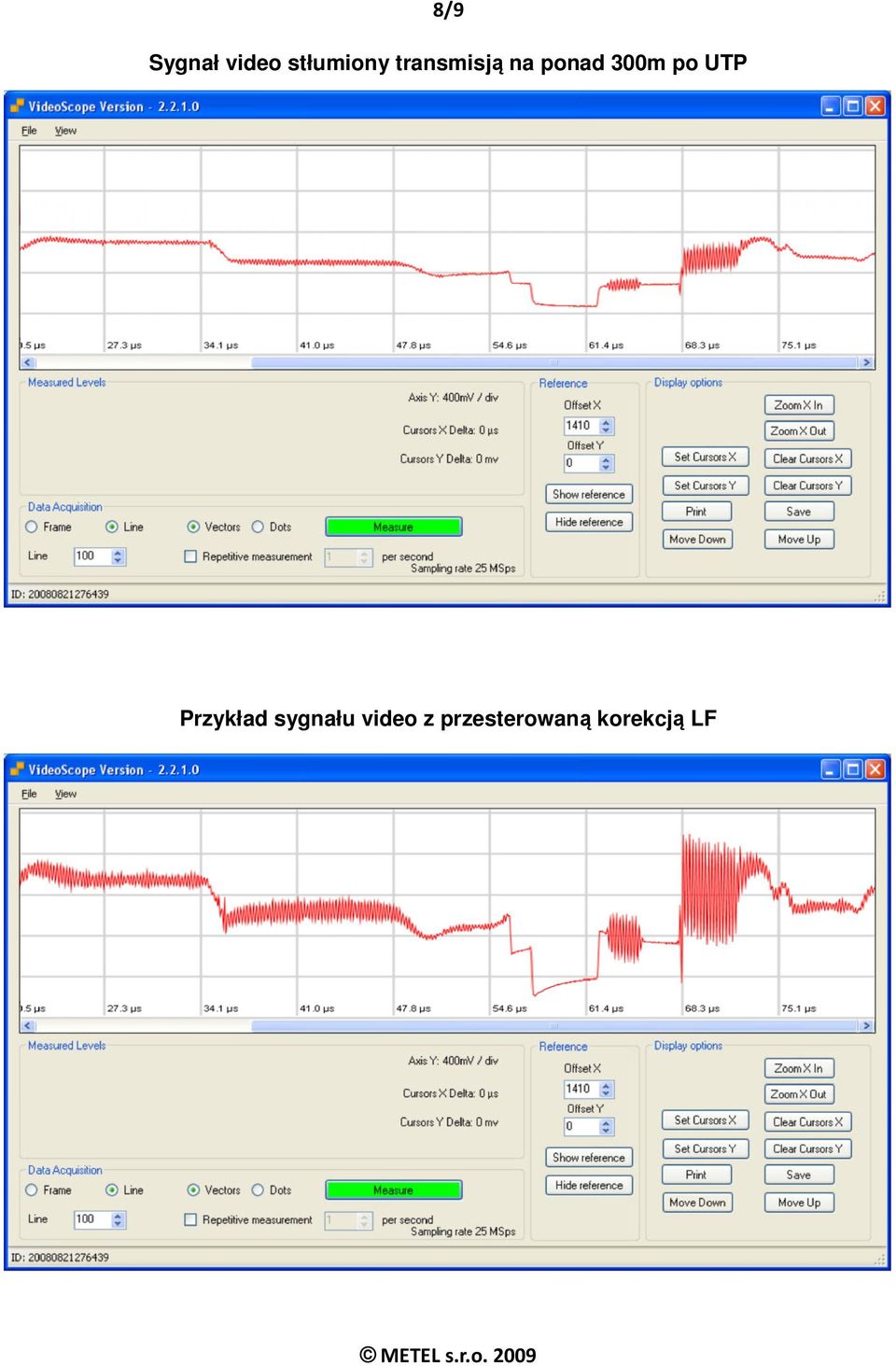

8 8/9 Sygnał video stłumiony transmisją na ponad 300m po UTP Przykład sygnału video z przesterowaną korekcją LF

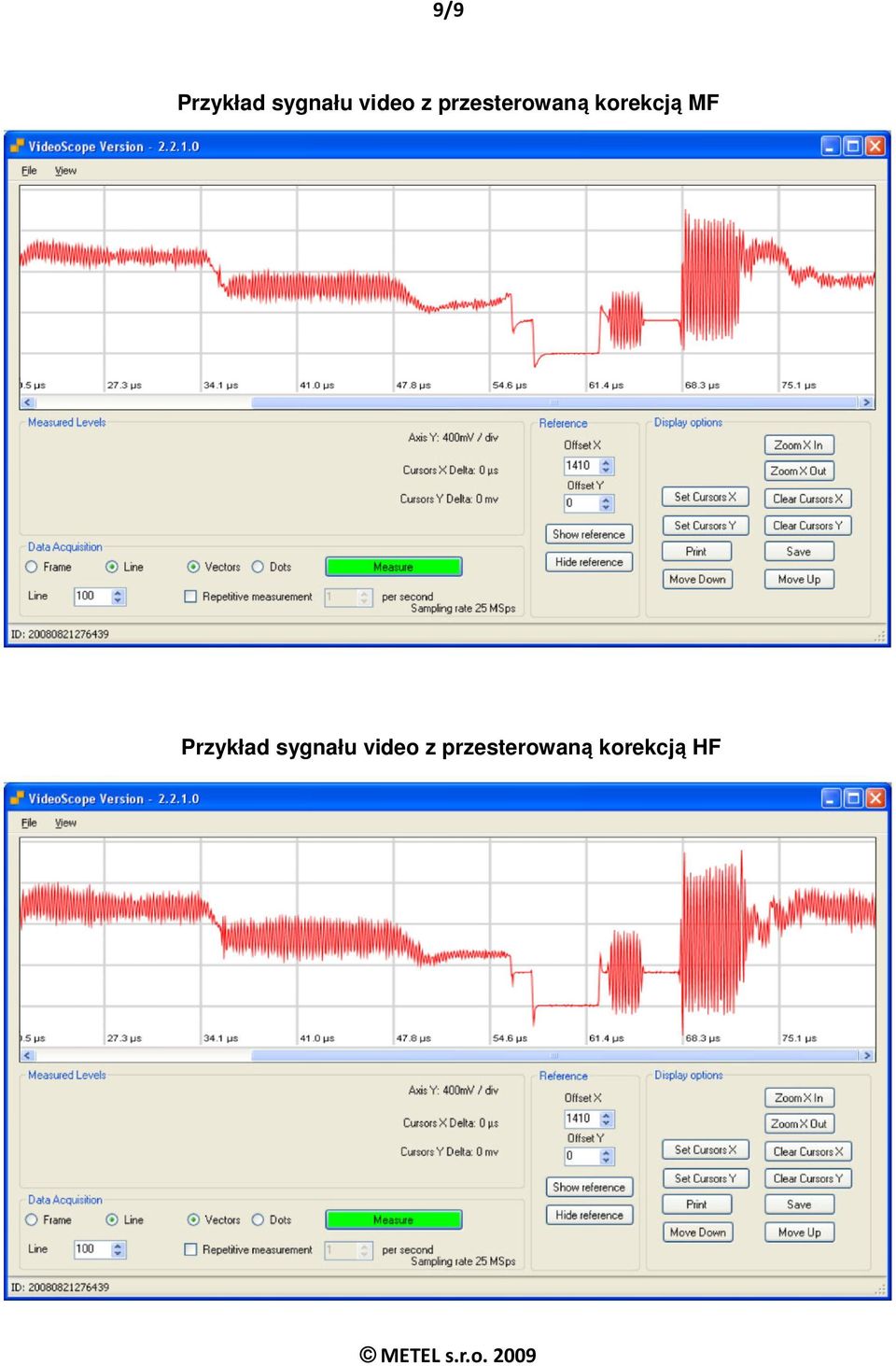

9 9/9 Przykład sygnału video z przesterowaną korekcją MF Przykład sygnału video z przesterowaną korekcją HF
