Instalacja urządzenia może być wykonywana tylko przez eksperta który zna odpowiednie regulacje i niebezpieczeństwa z nią związane.

Transkrypt

1 Oświetlenie zewnętrzne z czujnikiem ruchu Urządzenie to zostało zaprojektowane do wykrywania ruchu w obrębie czujnika IR, w taki sposób aby np. wejście do domu, wyjazd z garażu, komórka w ogrodzie i tym podobne, były oświetlone. Produkt posiada licencję tylko dla podłączenia 230 Volt/ 50 Hz (10/ 16A) prądu zmiennego. Jako oświetlenie, można użyć tylko żarówki 60 Watowej lub lampy energooszczędnej o mocy nie przekraczającej 13 W. Czujnik można zainstalować na zewnątrz lub wewnątrz budynku. W przypadku instalacji na dworze, należy przestrzegać wszystkich środków bezpieczeństwa i zapobiec kontaktowi czujnika z wodą. Jakikolwiek inny użytek od wskazanego uszkodzi produkt. Co więcej, wiąże się z ryzykiem porażenia prądem, pożarem, spięciem itp. Żadna część urządzenia nie może być modyfikowana ani przebudowywana. Zawsze przestrzegaj instrukcji bezpieczeństwa i specyfikacji technicznych. Instrukcje bezpieczeństwa W przypadku jakichkolwiek uszkodzeń spowodowanych nieprzestrzeganiem instrukcji obsługi, gwarancja zostanie unieważniona. Nie ponosimy odpowiedzialności za powstałe w ten sposób szkody. Nie ponosimy odpowiedzialności za uszkodzenia osób i mienia, spowodowane nieprawidłowym użyciem lub nieprzestrzeganiem wymogów bezpieczeństwa. W takim wypadku gwarancja również ulega przedawnieniu. Nieautoryzowane konwersje i/lub modyfikacje zewnętrznego podświetlenia z czujnikiem ruchu są niedozwolone z przyczyn licencji i przepisów bezpieczeństwa. Instalacja urządzenia może być wykonywana tylko przez eksperta który zna odpowiednie regulacje i niebezpieczeństwa z nią związane. Źródło zasilania to 230 Voltów * 50 Hz * 10%. Nigdy nie umieszczaj czujnika ruchu obok materiałów łatwopalnych np. zasłon. Nigdy nie wystawiaj podświetlacza na działanie wysokich temperatur, silnych wstrząsów i wilgoci. Urządzenia działające pod napięciem powinny być trzymane z dala zasięgu dzieci. Z tego powodu, bądź szczególnie ostrożny gdy dzieci znajdują się w pobliżu. Opis działania Wykrywacz ruchu reaguje na promieniowanie ciepła (promieniowanie podczerwone) ruchomych obiektów które wchodzą w zasięg czujnika np. zwierzęta, ludzie. Promień wykrywania to 110 o. Zasięg IR wynosi 12 m. Czujnik może być obracany 45 o w lewo i prawo aby ustawić optymalne pole wykrywania. Czujnik IR musi widzieć strefę którą obserwuje. Promieniowanie ciepła rozszerza się w linii prostej ale jest zatrzymywane przez np. szkło lub inne przedmioty. Dlatego właśnie, zwracaj uwagę na te i tym podobne źródła zakłóceń.

2 Jeżeli zasięg wykrywania czujnika IR zostanie osiągnięty, żarówka zostanie aktywowana i po określonym czasie (można go ustawić) zostanie automatycznie wyłączona. Wbudowana komórka zdjęciowa pilnuje aby czujnik nie działał podczas dnia. Drugi regulator pozwala określić jasność otoczenia, w którym wykrywacz ma być aktywowany. Instalacja Proszę przestrzegać poniższych uwag i wymogów bezpieczeństwa. Zanim rozpoczniesz instalację, odbezpiecz linię elektryczną (wyjmij bezpiecznik) i zabezpiecz ją przed przypadkowym zamknięciem. Upewnij się że linia podłączona do zewnętrznego oświetlenia może zostać włączona/wyłączona przyciskiem a linia jest wystarczająco chroniona bezpiecznikiem. Nigdy nie umieszczaj wykrywacza w miejscach takich jak: basen lub sadzawka, drzewa, neony lub w miejscach w których mogą go włączyć zwierzęta. Unikaj miejsc dobrze oświetlonych i miejsc np. blisko wentylatorów, klimatyzacji i grzejników, gdzie występują znaczące zmiany temperatury. Nie wystawiaj czujnika na działanie bezpośrednich promieni słonecznych lub deszczu, śniegu lub lodu. Gdy instalujesz go na zewnątrz, wybierz miejsce w którym jest wystarczająco dużo miejsca aby uchronić czujnik przed wiatrem i deszczem. Instalacja może zostać wykonana tylko na stabilnej powierzchni i tylko za pomocą odpowiednich śrub i wkrętów. Instalacja musi zostać wykonana w taki sposób aby przyciski Time i Lite były skierowane w dół (instalacja pionowa). Jeśli zdecydujesz się na mniejszą strefę wykrywania, zainstaluj czujnik IR niżej. Dla obszaru większego, zainstaluj go wyżej. Idealna wysokość instalacji znajduje na wysokości między 1.8 do 2.5 metra. 1. Wybierz odpowiednie miejsce do instalacji i zwróć uwagę na kąt wykrywania czujnika. Czujnik reaguje z wysoką czułością na wszystkie ruchy w jego zasięgu; największa czułość znajduje się po bokach.

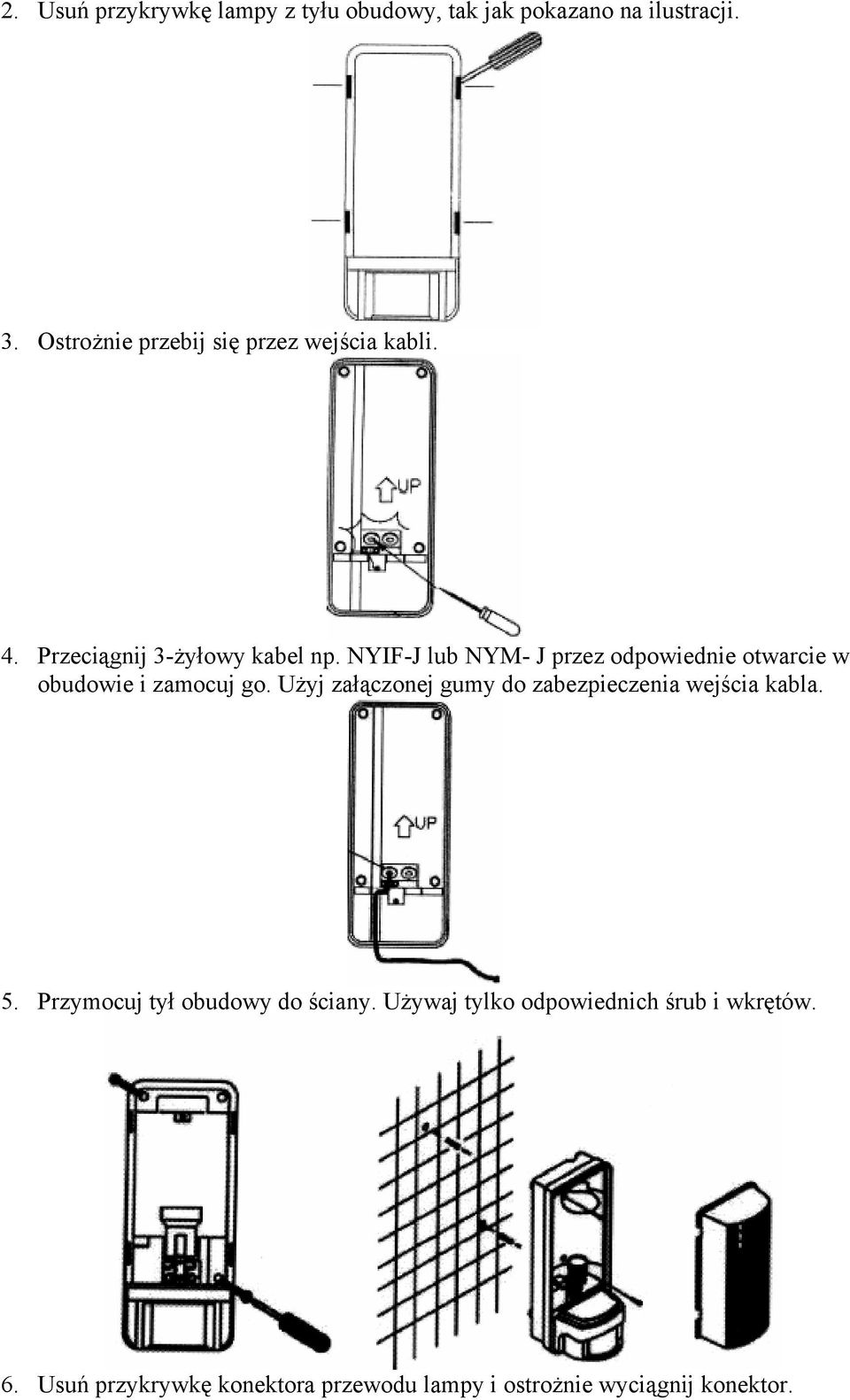

3 2. Usuń przykrywkę lampy z tyłu obudowy, tak jak pokazano na ilustracji. 3. Ostrożnie przebij się przez wejścia kabli. 4. Przeciągnij 3-żyłowy kabel np. NYIF-J lub NYM- J przez odpowiednie otwarcie w obudowie i zamocuj go. Użyj załączonej gumy do zabezpieczenia wejścia kabla. 5. Przymocuj tył obudowy do ściany. Używaj tylko odpowiednich śrub i wkrętów. 6. Usuń przykrywkę konektora przewodu lampy i ostrożnie wyciągnij konektor.

4 7. Powinna być możliwość włączenia kabla (= napięcia działania) przez włącznik światła, ponieważ oznacza to możliwość włączenia/wyłączenia czujnika w dowolnym momencie. 8. Teraz podłącz kabel np. NYIF- J lub NYM- J z terminalem łączeniowym. 9. Wkręć żarówkę o największej mocy 60 Watów lub lampę energooszczędną o maksymalnej mocy 13 Watów w uchwyt, a następnie załóż z powrotem obudowę. Używaj czujnika tylko gdy obudowa jest zamknięta. 10. Linia elektryczna do której wykrywacz ruchu został podłączony została odbezpieczona przez wyjęcie bezpiecznika przed instalacją. Teraz możesz umieścić bezpiecznik na miejscu. Początek Tryby testu Przekręć przełączniki TIME i LITE do oporu w lewo (w kierunku przeciwnym do ruchu wskazówek zegara).

5 Włącz przełącznik światła a czujnik zostanie włączony na ok. minutę. Uwaga: Po każdorazowym włączeniu, wykrywacz ruchu potrzebuje ok. 1 minuty (faza nagrzewania) aby zapewnić bezawaryjne działanie. Po fazie nagrzewania lampa zostanie znowu wyłączona. Jeśli teraz wejdziesz w strefę wykrywania, czujnik zarejestruje ruch i włączy lampę. Jeśli czujnik nie wykryje żadnych więcej ruchów, lampa zostanie wyłączona. Teraz, dopasuj czujnik IR tak, aby obejmował pożądaną strefę. Czujnik może zostać przekręcony w lewo lub prawo. Ustawianie czasu. Za pomocą pokrętła TIME możesz ustawić czas świecenia żarówki. Strefa ustawień znajduje się pomiędzy ok. 5 sekundami a ok. 12 minutami. Przekręć pokrętło zgodnie z ruchem wskazówek zegara w prawo, aby ustawić dłuższy czas naświetlania. Ustawianie czułości Za pomocą pokrętła LITE możesz ustawić intensywność światła przy której żarówka ma się włączyć. (zmierzch, jasno/ciemno). Jeśli pokrętło znajduje się w pozycji księżyca MOON, żarówka jest wyłączona w ciągu dnia. Jeśli w pozycji słońca SUN, wykrywacz będzie działał również w ciągu dnia. Ustaw pokrętło w taki sposób (między Sun i Moon), aby żarówka włączyła się o określonej porze wieczora. Weź pod uwagę fakt że zmierzch może być o innej porze latem i zimą. Działanie automatyczne Po włączeniu światła i fazie rozgrzewania, czujnik działa w trybie automatycznym. Jak tylko wykryje ruch, aktywuje światło.

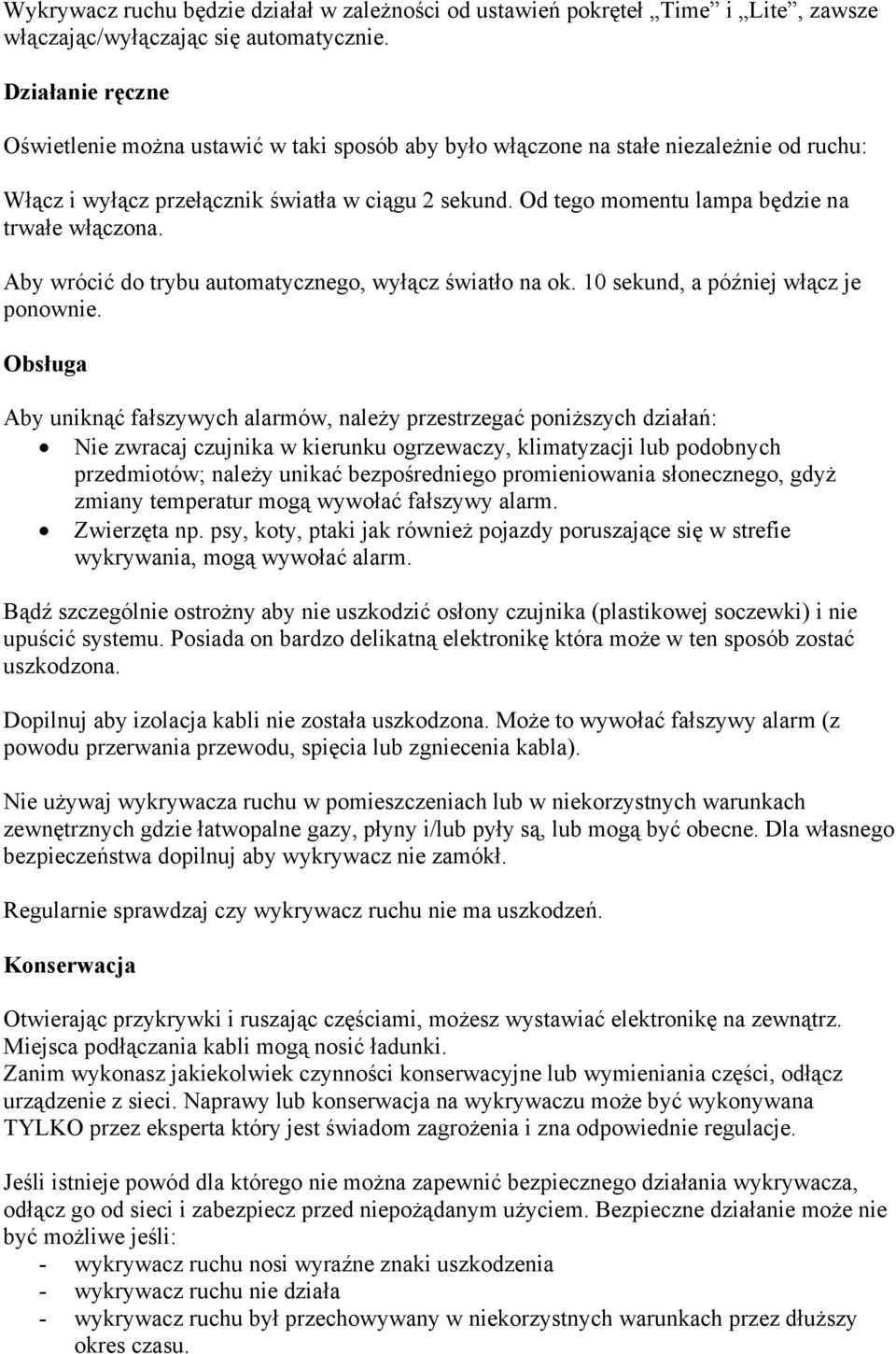

6 Wykrywacz ruchu będzie działał w zależności od ustawień pokręteł Time i Lite, zawsze włączając/wyłączając się automatycznie. Działanie ręczne Oświetlenie można ustawić w taki sposób aby było włączone na stałe niezależnie od ruchu: Włącz i wyłącz przełącznik światła w ciągu 2 sekund. Od tego momentu lampa będzie na trwałe włączona. Aby wrócić do trybu automatycznego, wyłącz światło na ok. 10 sekund, a później włącz je ponownie. Obsługa Aby uniknąć fałszywych alarmów, należy przestrzegać poniższych działań: Nie zwracaj czujnika w kierunku ogrzewaczy, klimatyzacji lub podobnych przedmiotów; należy unikać bezpośredniego promieniowania słonecznego, gdyż zmiany temperatur mogą wywołać fałszywy alarm. Zwierzęta np. psy, koty, ptaki jak również pojazdy poruszające się w strefie wykrywania, mogą wywołać alarm. Bądź szczególnie ostrożny aby nie uszkodzić osłony czujnika (plastikowej soczewki) i nie upuścić systemu. Posiada on bardzo delikatną elektronikę która może w ten sposób zostać uszkodzona. Dopilnuj aby izolacja kabli nie została uszkodzona. Może to wywołać fałszywy alarm (z powodu przerwania przewodu, spięcia lub zgniecenia kabla). Nie używaj wykrywacza ruchu w pomieszczeniach lub w niekorzystnych warunkach zewnętrznych gdzie łatwopalne gazy, płyny i/lub pyły są, lub mogą być obecne. Dla własnego bezpieczeństwa dopilnuj aby wykrywacz nie zamókł. Regularnie sprawdzaj czy wykrywacz ruchu nie ma uszkodzeń. Konserwacja Otwierając przykrywki i ruszając częściami, możesz wystawiać elektronikę na zewnątrz. Miejsca podłączania kabli mogą nosić ładunki. Zanim wykonasz jakiekolwiek czynności konserwacyjne lub wymieniania części, odłącz urządzenie z sieci. Naprawy lub konserwacja na wykrywaczu może być wykonywana TYLKO przez eksperta który jest świadom zagrożenia i zna odpowiednie regulacje. Jeśli istnieje powód dla którego nie można zapewnić bezpiecznego działania wykrywacza, odłącz go od sieci i zabezpiecz przed niepożądanym użyciem. Bezpieczne działanie może nie być możliwe jeśli: - wykrywacz ruchu nosi wyraźne znaki uszkodzenia - wykrywacz ruchu nie działa - wykrywacz ruchu był przechowywany w niekorzystnych warunkach przez dłuższy okres czasu.

7 Czujnik, pokrycie lampy i obudowę czyść tylko za pomocą wilgotnej, czystej szmatki. Awarie Pod żadnym pozorem nie próbuj wykonywać napraw czujnika własnoręcznie. Możesz w ten sposób uszkodzić cały system i kogoś zranić. Co więcej gwarancja zostanie unieważniona. Poniżej zamieszczamy listę awarii i sugerowanych rozwiązań, które można wykonać samemu. Jeśli pomimo prób nie możesz wyeliminować awarii, skontaktuj się z Conradem w celu konsultacji. Podświetlenie nie włącza się automatycznie Światło pozostaje włączone w trybie automatycznym: 1. Czy przełącznik jest włączony? 2. Czy podświetlenie spełnia warunki działania? 3. Sprawdź ustawienia pokręteł time i lite. 4. Pozwól ekspertowi sprawdzić połączenia elektryczne. 1. Czy czas włączania został ustawiony prawidłowo? 2. Czy pokrętło zmierzchu zostało ustawione prawidłowo? 3. Czy działanie ręczne jest aktywne? Dane techniczne Napięcie działania: 230 Voltów prądu zmiennego / 50 Hz Konsumpcja mocy: Tryb czuwania- ok. 0.8 Wata. Podświetlenie: Żarówka o mocy maksymalnej 60 Watów Żarówka energooszczędna o mocy maksymalnej 13 Watów Uchwyt: E 27 Klasa bezpieczeństwa: II Stopień ochrony: IP 44 Czas nagrzewania: ok. 1 minuta Wysokość instalacji: Instalacja naścienna 1.8 do 2.5 m. Czas podświetlenia: ok. 5 sekund do 12 minut Kąt wykrycia: 110 o Zasięg IR: 12 m Temperatura działania: -20 o C do +40 o C
