1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (id62242 (13) Y1 (51) IntCI. B21C 47/22 ( ) (54) Urządzenie do rozwijania i prostowania blach (73) Uprawniony z prawa ochronnego: (43) Zgłoszenie ogłoszono: BUP 06/03 PAFEX Józef Paff & Stanisława Bielańska Spółka Jawna, Spytkowice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/06 (72) Twórca(y) wzoru użytkowego: Józef Paff, Spytkowice, PL >- CM ^- CM CM

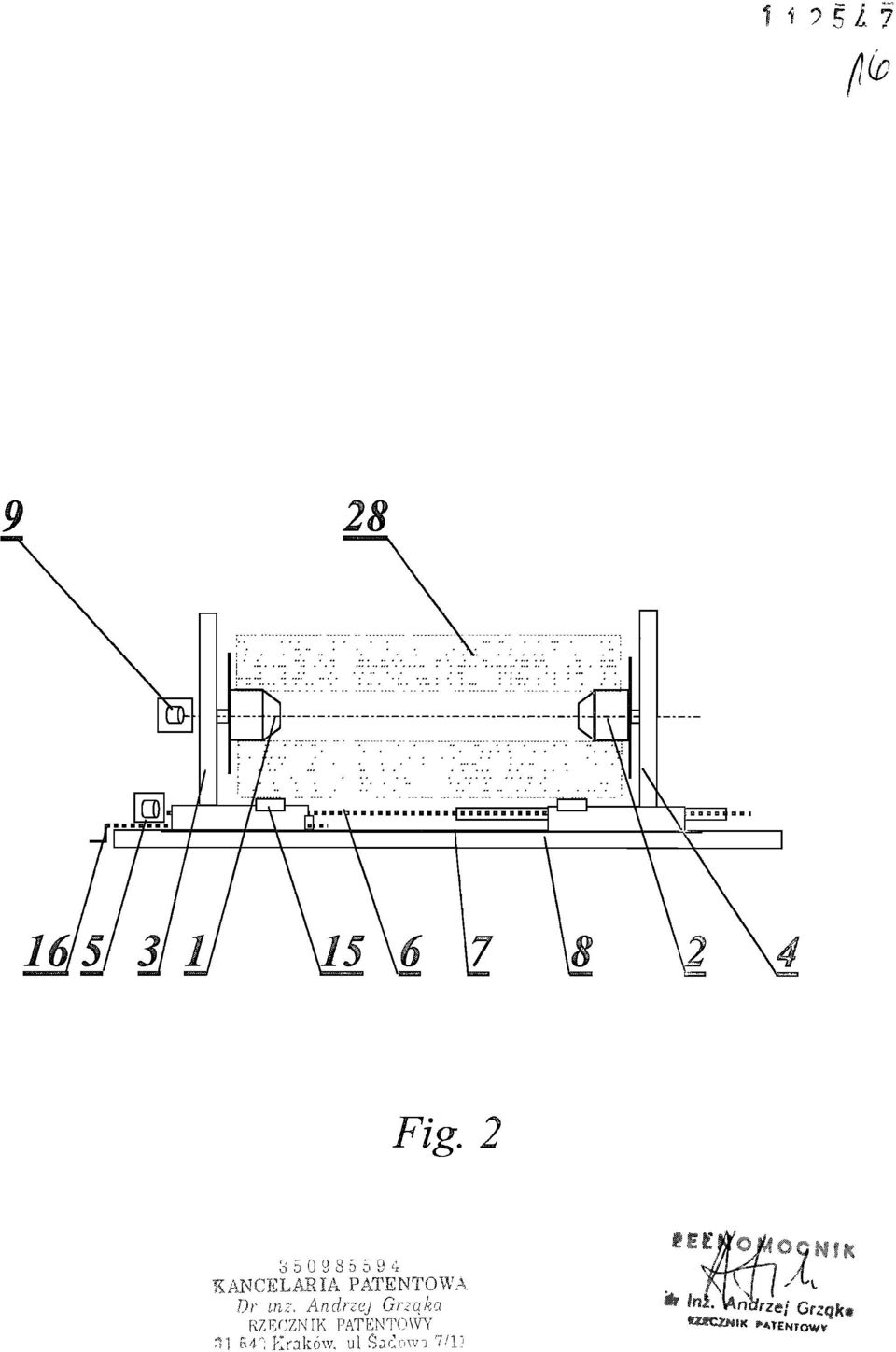

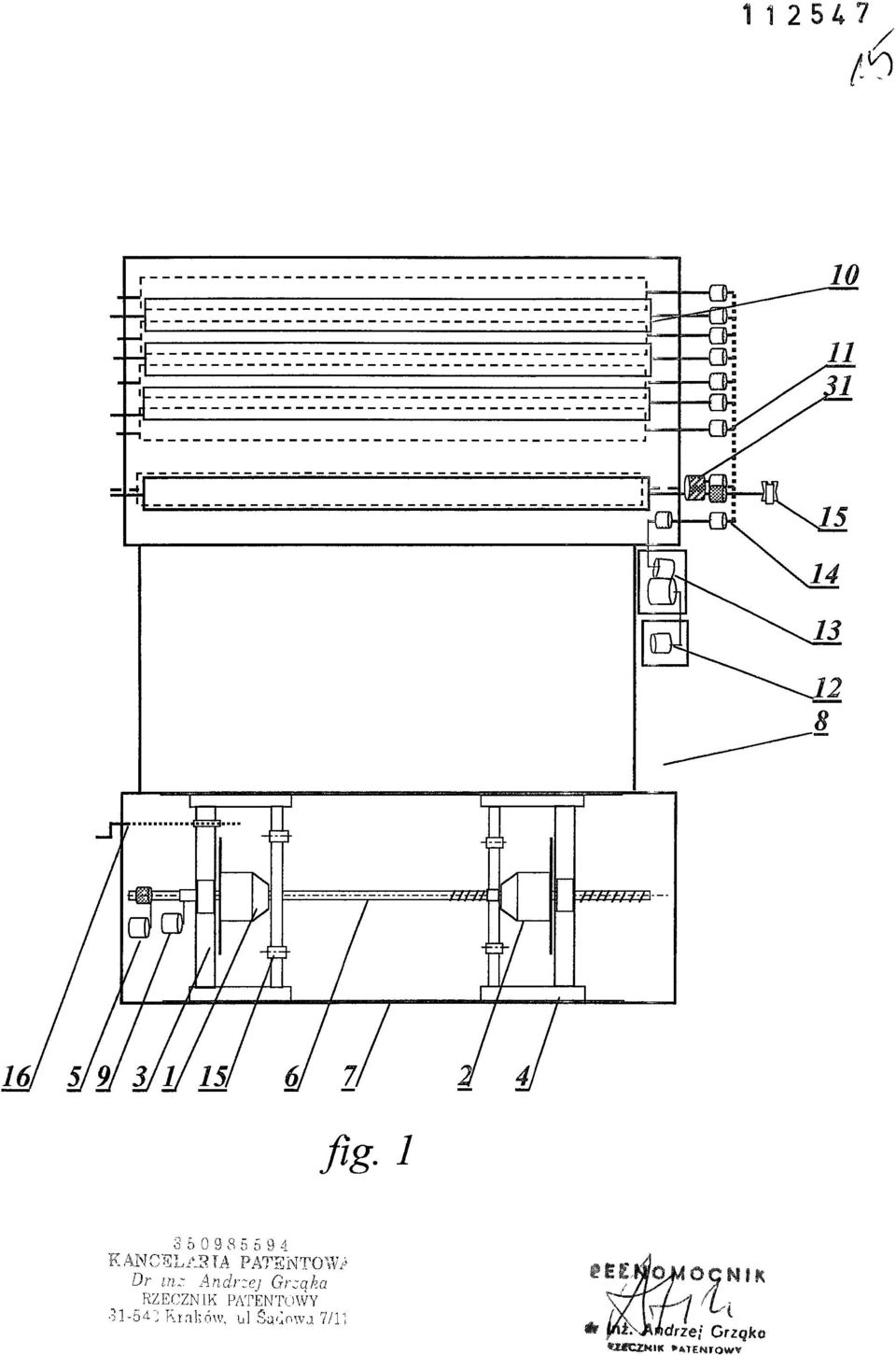

2 & 6224% Urządzenie do rozwijania i prostowania blach Przedmiotem wzoru użytkowego jest urządzenie do rozwijania z kręgów i prostowania blach w hurtowniach. Znane ze wzoru użytkowego nr urządzenie do rozwijania kręgów blachy współpracujące z urządzeniami do cięcia nie posiada urządzeń prostujących rozwiniętą blachę. Znana jest również z wzoru użytkowego nr prostownica do blach składająca sie z zespołu walców roboczych napędzanych wysokomomentownymi silnikami hydraulicznymi posiadająca układ siedmiu walców. Istotą wzoru użytkowego jest urządzenie służące do równoczesnego rozwijania kręgu blachy i prostowania jej przed podaniem do urządzenia tnącego blachę na arkusze. Część urządzenia prostującego blachę składa się z układu dziewięciu walców napędzanych silnikiem elektrycznym poprzez reduktor i przekładnię łańcuchową. Walec ciągnący wyposażony jest w hamulec elektromagnetyczny. Przedmiot wzoru użytkowego przedstawiony jest na rysunku na którym, fig.l przedstawia urządzenie do rozwijania i prostowania blach w widoku z góry, fig. 2 cześć rozwijającą urządzenia wraz z przekrojem kręgu rozwijanej blachy w widoku od przodu, a fig. 3 urządzenie w widoku z boku. Urządzenie składa się z dwóch części zamontowanych na wspólnej ramie. Pierwszą część stanowi urządzenie rozwijające, wyposażone w bębny mocującej i 2, kręg blachy 28, (fig. 2) osadzone na przesuwanych stojakach _J i _L wzdłuż szyny _7, zamocowanej na ramie _8. Stojak _J na którym zamocowany jest obracający się bęben 1 napędzany silnikiem _9, przesuwany jest za pomocą śruby regulacyjnej 16. za pomocą korby. Stojak 4. na którym zamocowany jest obracający się swobodnie bęben _2, którego obrót jest wymuszany przez bęben^z, za pośrednictwem rozwijanego kręgu blachyj28_ (fig. 2), przesuwany jest za pomocą śruby regulacyjnejj? napędzanej silnikiem elektrycznym^.

3 Drugą część stanowi urządzenie do prostowania blachy składające się z układu dziewięciu walców J0_ (fig. 1) napędzanych silnikiem elektrycznym 12, po przez reduktor 13, za pomocą przekładni łańcuchowej 11 (fig. 1), przy czym cztery walce 18^ 19j21i24 (fig. 3) zamocowane są w płaszczyźnie nad prostowaną blachą, a pozostałych pięć walców _77> 21L 22, 23 i 25 zamocowanych jest w płaszczyźnie pod blachą. Moment obrotowy przenoszony jest z silnika 12. po przez reduktor obrotów li. na koło zębatej i dalej przez łańcuch 11, t& pośrednictwem kół zębatych: napinacza łańcucha 2J, wolnego koła zębatego zamontowanego na walcu_25, kół zębatych walców^, 23, _2L ZL JJŁ? 2Ł koła zębatego 26 i koła zębatego zamontowanego na walcu JJ7. Walec 25^ obraca się w kierunku przeciwnym niż zamontowne na nim wolne koło zębate, a ruch jego wymuszany jest siłami tarcia przez prostowaną blachę. Walec 17 napędza walec ciągnący 18. po przez układ trybów _31 zamocowanych osiowo na walcach 17 i 18. Walec 17 wyposażony jest dodatkowo w hamulec elektromagnetyczny 15. Całość zamyka obudowa 29. zespolona z raniąc po przez podpory 30. KANCEL/ftU PATENTOWA t«,% Y 6 C K! * Drinc. AndrzejGrząka "^Lr / m JNsTJ^ o Kraków, ul gac;owa m, * tt. fł^nfej Głząkę m *atentowv 2

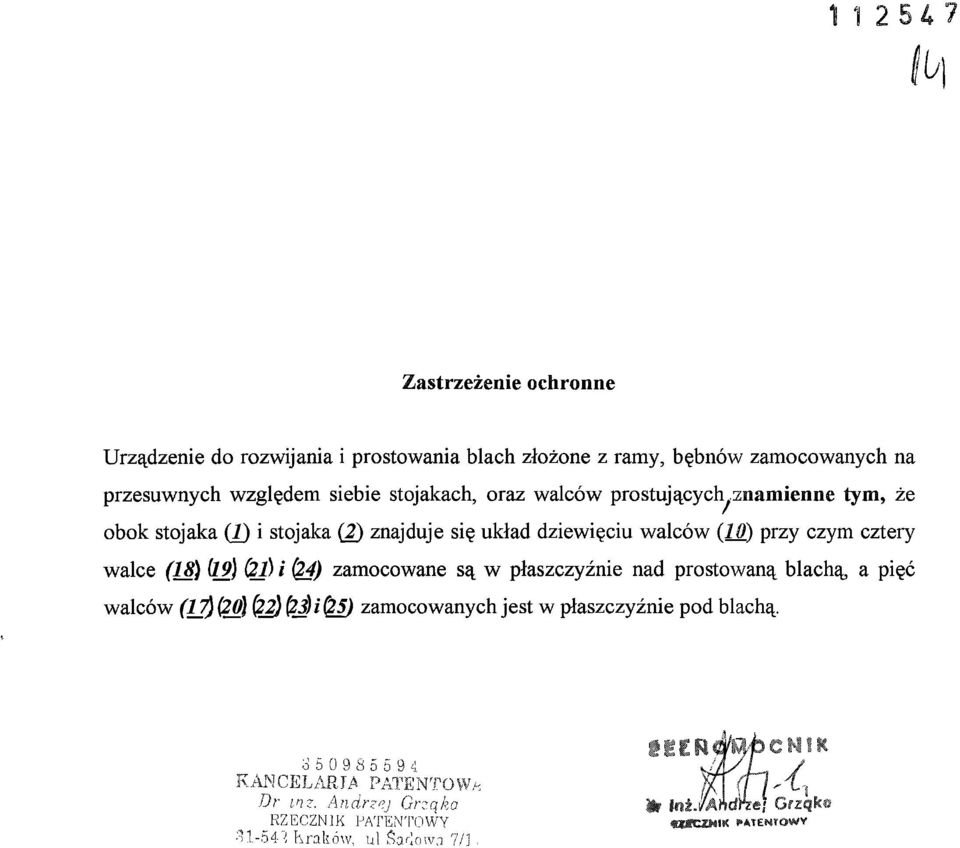

4 Zastrzeżenie ochronne Urządzenie do rozwijania i prostowania blach złożone z ramy, bębnów zamocowanych na przesuwnych względem siebie stojakach, oraz walców prostujących znamienne tym, że obok stojaka (1) i stojaka (2) znajduje się układ dziewięciu walców (IG) przy czym cztery walce (18) (19) (2l) i (24) zamocowane są w płaszczyźnie nad prostowaną blachą, a pięć walców (17) (20} (22) &J)i&5) zamocowanych jest w płaszczyźnie pod blachą. o S KANCELARIA PATENTÓW/. Dr inz. Andrzej Grząko o 1-54"} Kraków, ul Sadowa II],

5 / A KANCELISTA PATENTOWA Dr m~ Andrzej Grzaka ; Kraków, ul Sułowa 7/11 ilt śr fńż\jmdrie; Grzaka «UC2MIK»ATENTOWV

6 1 f? 5 i 7 //(b F/g KANCELAEIA PATENTOWA Dr m^. Andrzej Grząka ' Kraków, ul Sadowi 7/1 j * In, rzei Cnąkm tt«c3cnik»atentow*

7 kancelaria p^tsntow^ Dr inz. Andrzej Grząka 31-54" Kraków, \>\ Saunwa 7/11 fig- 3
