Adresowalne detektory magistrali C-NET

Transkrypt

1 Adresowalne detektory magistrali C-NET Cerberus PRO Optymalne czujki dymu do kadego zastosowania Przetwarzanie sygnałów przy uyciu algorytmów detekcyjnych Automatyczna adresacja podczas uruchomienia Wczesne i niezawodne wykrywanie poarów we wczesnym stadium Odpowiednie dla prdkoci powietrza do 5 m/s dla OH720 i OP720 Komunikacja poprzez magistral C-NET (indywidualna adresacja)

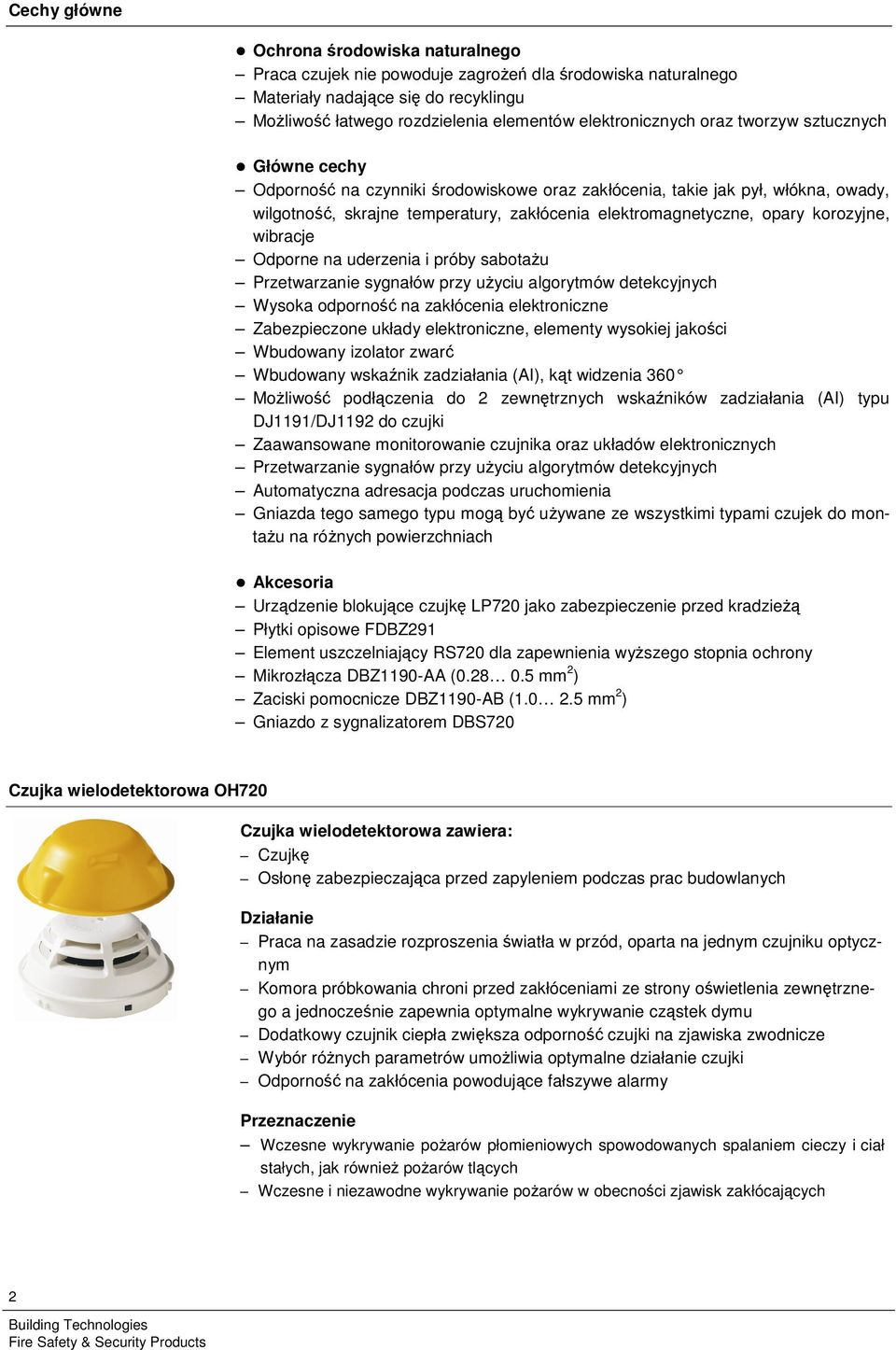

2 Cechy główne Ochrona rodowiska naturalnego Praca czujek nie powoduje zagroe dla rodowiska naturalnego Materiały nadajce si do recyklingu Moliwo łatwego rozdzielenia elementów elektronicznych oraz tworzyw sztucznych Główne cechy Odporno na czynniki rodowiskowe oraz zakłócenia, takie jak pył, włókna, owady, wilgotno, skrajne temperatury, zakłócenia elektromagnetyczne, opary korozyjne, wibracje Odporne na uderzenia i próby sabotau Przetwarzanie sygnałów przy uyciu algorytmów detekcyjnych Wysoka odporno na zakłócenia elektroniczne Zabezpieczone układy elektroniczne, elementy wysokiej jakoci Wbudowany izolator zwar Wbudowany wskanik zadziałania (AI), kt widzenia 360 Moliwo podłczenia do 2 zewntrznych wskaników zadziałania (AI) typu DJ1191/DJ1192 do czujki Zaawansowane monitorowanie czujnika oraz układów elektronicznych Przetwarzanie sygnałów przy uyciu algorytmów detekcyjnych Automatyczna adresacja podczas uruchomienia Gniazda tego samego typu mog by uywane ze wszystkimi typami czujek do montau na rónych powierzchniach Akcesoria Urzdzenie blokujce czujk LP720 jako zabezpieczenie przed kradzie Płytki opisowe FDBZ291 Element uszczelniajcy RS720 dla zapewnienia wyszego stopnia ochrony Mikrozłcza DBZ1190-AA ( mm 2 ) Zaciski pomocnicze DBZ1190-AB ( mm 2 ) Gniazdo z sygnalizatorem DBS720 Czujka wielodetektorowa OH720 Czujka wielodetektorowa zawiera: Czujk Osłon zabezpieczajca przed zapyleniem podczas prac budowlanych Praca na zasadzie rozproszenia wiatła w przód, oparta na jednym czujniku optycznym Komora próbkowania chroni przed zakłóceniami ze strony owietlenia zewntrznego a jednoczenie zapewnia optymalne wykrywanie czstek dymu Dodatkowy czujnik ciepła zwiksza odporno czujki na zjawiska zwodnicze Wybór rónych parametrów umoliwia optymalne działanie czujki Odporno na zakłócenia powodujce fałszywe alarmy Przeznaczenie Wczesne wykrywanie poarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak równie poarów tlcych Wczesne i niezawodne wykrywanie poarów w obecnoci zjawisk zakłócajcych 2

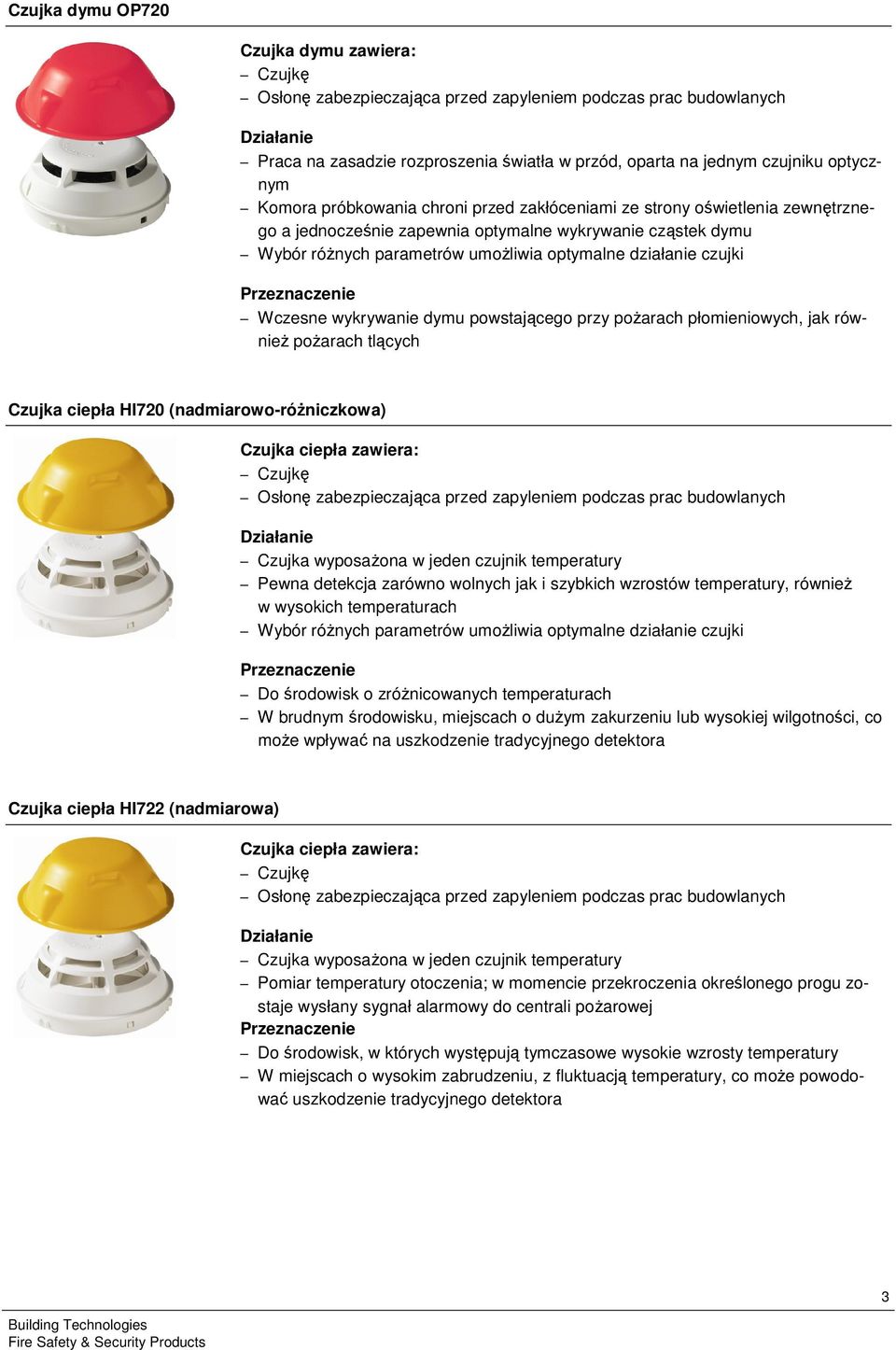

3 Czujka dymu OP720 Czujka dymu zawiera: Czujk Osłon zabezpieczajca przed zapyleniem podczas prac budowlanych Praca na zasadzie rozproszenia wiatła w przód, oparta na jednym czujniku optycznym Komora próbkowania chroni przed zakłóceniami ze strony owietlenia zewntrznego a jednoczenie zapewnia optymalne wykrywanie czstek dymu Wybór rónych parametrów umoliwia optymalne działanie czujki Przeznaczenie Wczesne wykrywanie dymu powstajcego przy poarach płomieniowych, jak równie poarach tlcych Czujka ciepła HI720 (nadmiarowo-róniczkowa) Czujka ciepła zawiera: Czujk Osłon zabezpieczajca przed zapyleniem podczas prac budowlanych Czujka wyposaona w jeden czujnik temperatury Pewna detekcja zarówno wolnych jak i szybkich wzrostów temperatury, równie w wysokich temperaturach Wybór rónych parametrów umoliwia optymalne działanie czujki Przeznaczenie Do rodowisk o zrónicowanych temperaturach W brudnym rodowisku, miejscach o duym zakurzeniu lub wysokiej wilgotnoci, co moe wpływa na uszkodzenie tradycyjnego detektora Czujka ciepła HI722 (nadmiarowa) Czujka ciepła zawiera: Czujk Osłon zabezpieczajca przed zapyleniem podczas prac budowlanych Czujka wyposaona w jeden czujnik temperatury Pomiar temperatury otoczenia; w momencie przekroczenia okrelonego progu zostaje wysłany sygnał alarmowy do centrali poarowej Przeznaczenie Do rodowisk, w których wystpuj tymczasowe wysokie wzrosty temperatury W miejscach o wysokim zabrudzeniu, z fluktuacj temperatury, co moe powodowa uszkodzenie tradycyjnego detektora 3

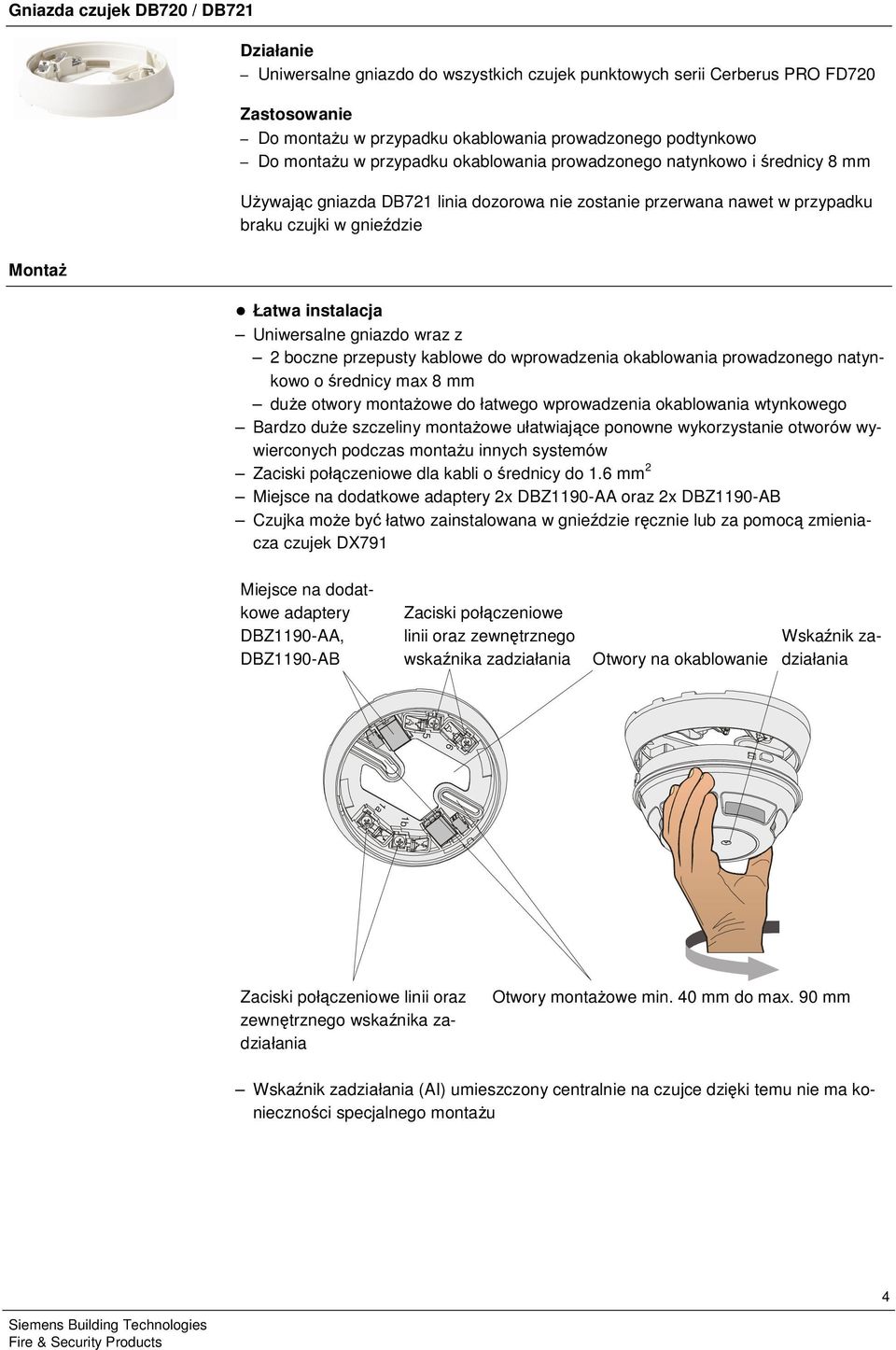

4 1a 5 6 Gniazda czujek DB720 / DB721 Uniwersalne gniazdo do wszystkich czujek punktowych serii Cerberus PRO FD720 Zastosowanie Do montau w przypadku okablowania prowadzonego podtynkowo Do montau w przypadku okablowania prowadzonego natynkowo i rednicy 8 mm Uywajc gniazda DB721 linia dozorowa nie zostanie przerwana nawet w przypadku braku czujki w gniedzie Monta Łatwa instalacja Uniwersalne gniazdo wraz z 2 boczne przepusty kablowe do wprowadzenia okablowania prowadzonego natynkowo o rednicy max 8 mm due otwory montaowe do łatwego wprowadzenia okablowania wtynkowego Bardzo due szczeliny montaowe ułatwiajce ponowne wykorzystanie otworów wywierconych podczas montau innych systemów Zaciski połczeniowe dla kabli o rednicy do 1.6 mm 2 Miejsce na dodatkowe adaptery 2x DBZ1190-AA oraz 2x DBZ1190-AB Czujka moe by łatwo zainstalowana w gniedzie rcznie lub za pomoc zmieniacza czujek DX791 Miejsce na dodatkowe adaptery DBZ1190-AA, DBZ1190-AB Zaciski połczeniowe linii oraz zewntrznego wskanika zadziałania Otwory na okablowanie Wskanik zadziałania 1b Zaciski połczeniowe linii oraz zewntrznego wskanika zadziałania Otwory montaowe min. 40 mm do max. 90 mm Wskanik zadziałania (AI) umieszczony centralnie na czujce dziki temu nie ma koniecznoci specjalnego montau 4 Siemens Fire & Security Products

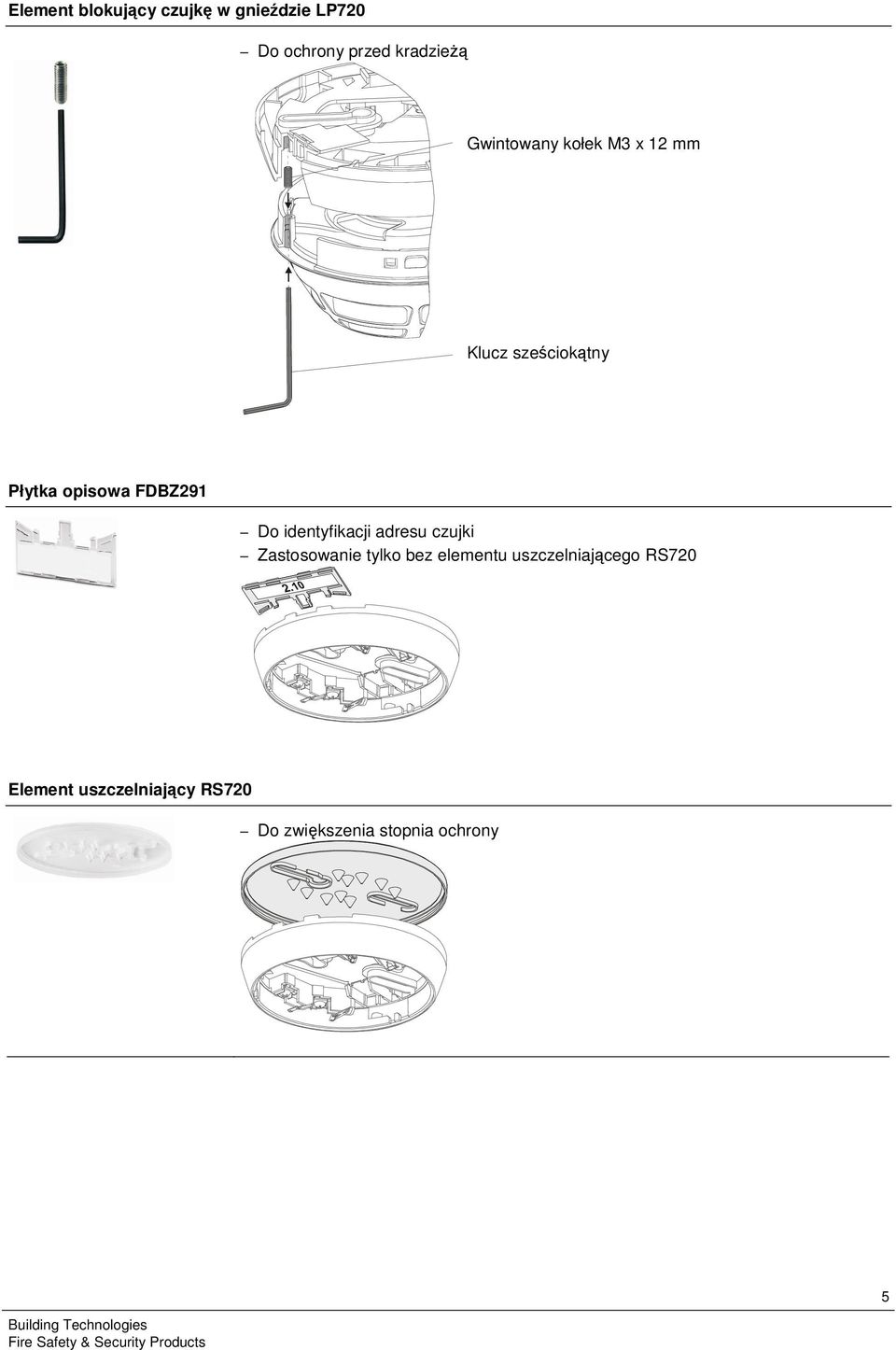

5 Element blokujcy czujk w gniedzie LP720 Do ochrony przed kradzie Gwintowany kołek M3 x 12 mm Klucz szecioktny Płytka opisowa FDBZ291 Do identyfikacji adresu czujki Zastosowanie tylko bez elementu uszczelniajcego RS720 Element uszczelniajcy RS720 Do zwikszenia stopnia ochrony 5

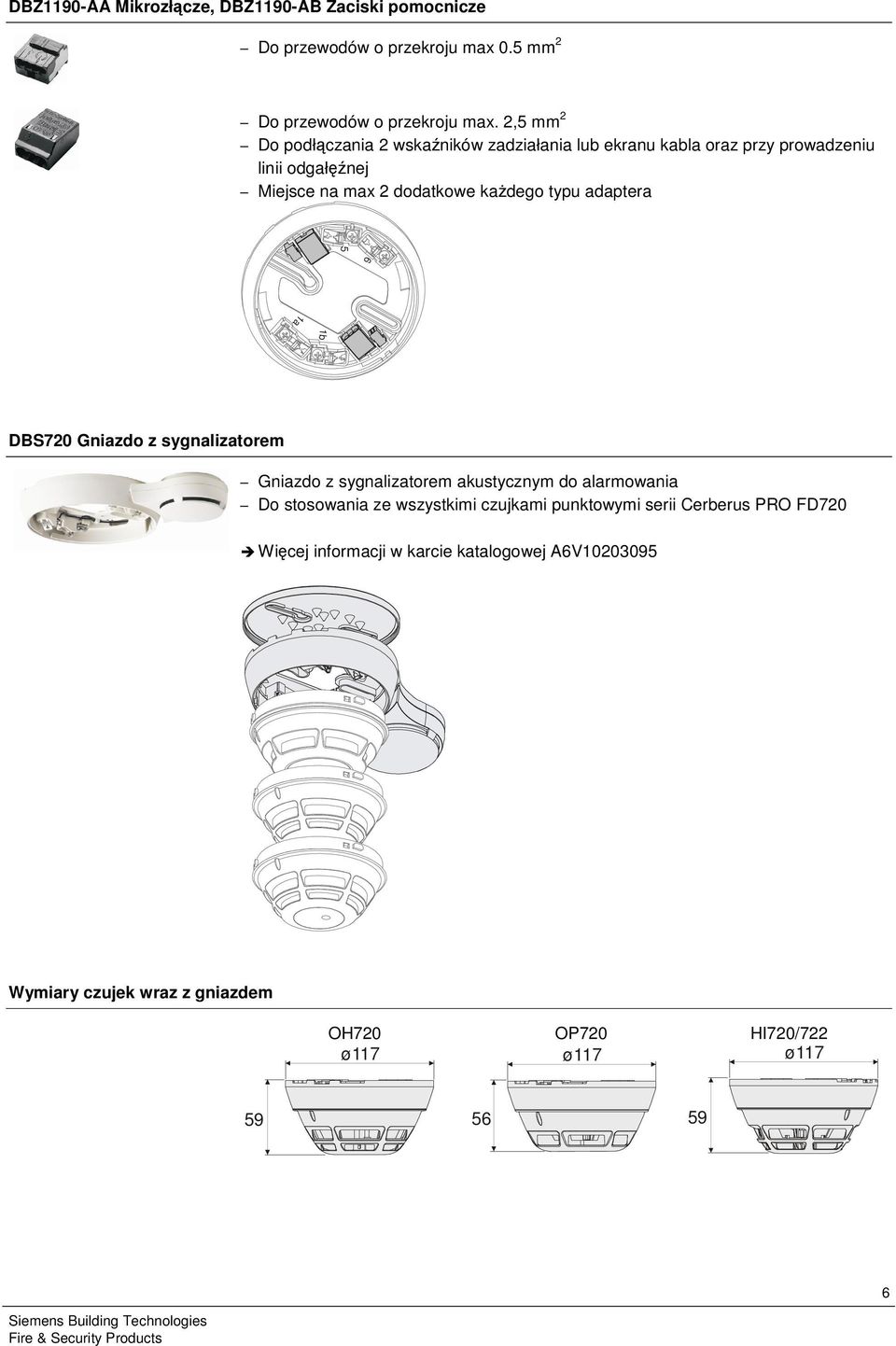

6 1a 5 6 DBZ1190-AA Mikrozłcze, DBZ1190-AB Zaciski pomocnicze Do przewodów o przekroju max 0.5 mm 2 Do przewodów o przekroju max. 2,5 mm 2 Do podłczania 2 wskaników zadziałania lub ekranu kabla oraz przy prowadzeniu linii odgałnej Miejsce na max 2 dodatkowe kadego typu adaptera 1b DBS720 Gniazdo z sygnalizatorem Gniazdo z sygnalizatorem akustycznym do alarmowania Do stosowania ze wszystkimi czujkami punktowymi serii Cerberus PRO FD720 Wicej informacji w karcie katalogowej A6V Wymiary czujek wraz z gniazdem OH720 OP720 HI720/722 ø117 ø117 ø Siemens Fire & Security Products

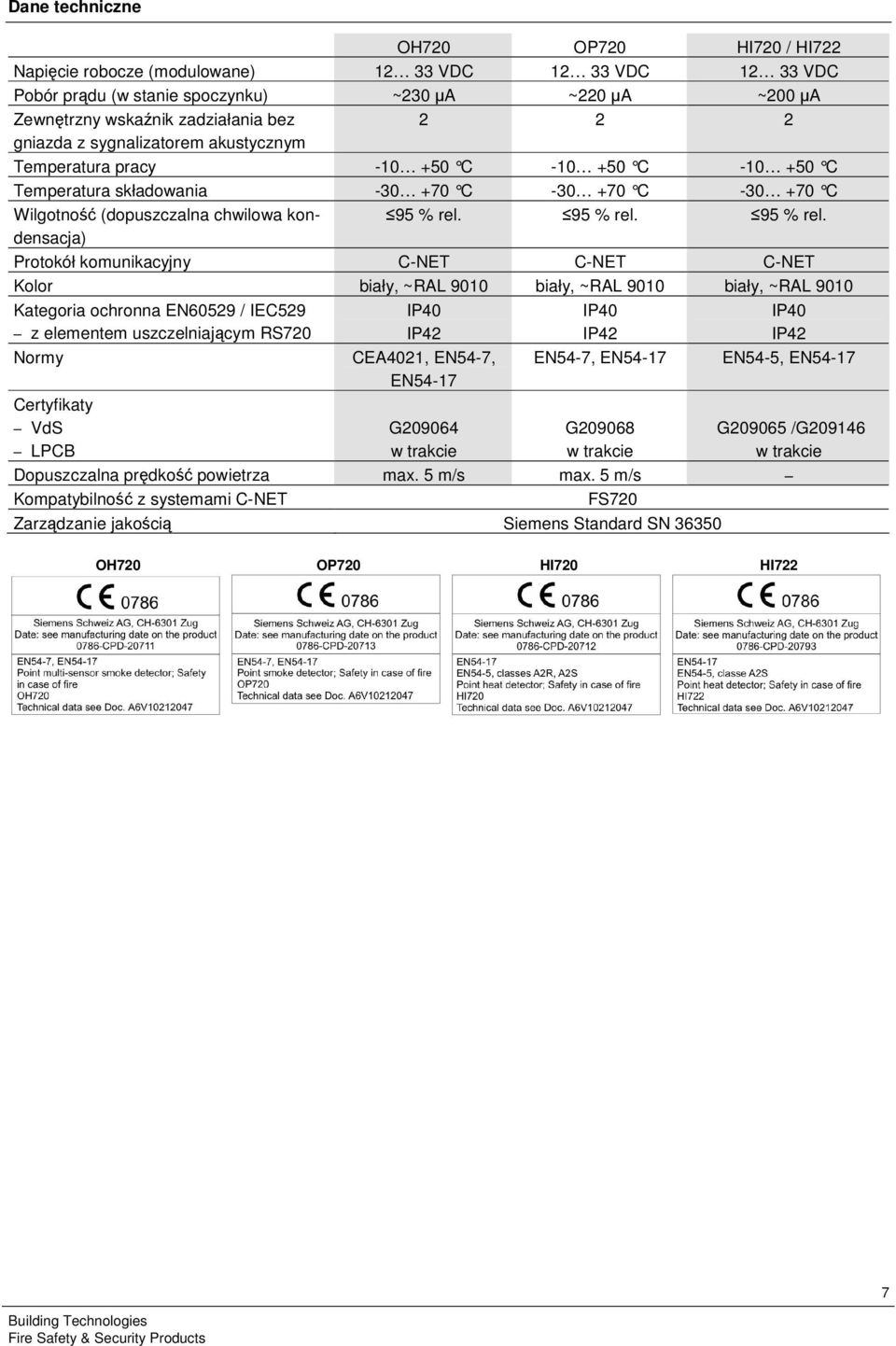

7 Dane techniczne OH720 OP720 HI720 / HI722 Napicie robocze (modulowane) VDC VDC VDC Pobór prdu (w stanie spoczynku) ~230 A ~220 A ~200 A Zewntrzny wskanik zadziałania bez gniazda z sygnalizatorem akustycznym Temperatura pracy C C C Temperatura składowania C C C Wilgotno (dopuszczalna chwilowa kondensacja) 95 % rel. 95 % rel. 95 % rel. Protokół komunikacyjny C-NET C-NET C-NET Kolor biały, ~RAL 9010 biały, ~RAL 9010 biały, ~RAL 9010 Kategoria ochronna EN60529 / IEC529 z elementem uszczelniajcym RS720 Normy Certyfikaty VdS LPCB IP40 IP42 CEA4021, EN54-7, EN54-17 G w trakcie IP40 IP42 EN54-7, EN54-17 G w trakcie IP40 IP42 EN54-5, EN54-17 G /G w trakcie Dopuszczalna prdko powietrza max. 5 m/s max. 5 m/s Kompatybilno z systemami C-NET FS720 Zarzdzanie jakoci Siemens Standard SN OH720 OP720 HI720 HI722 7
