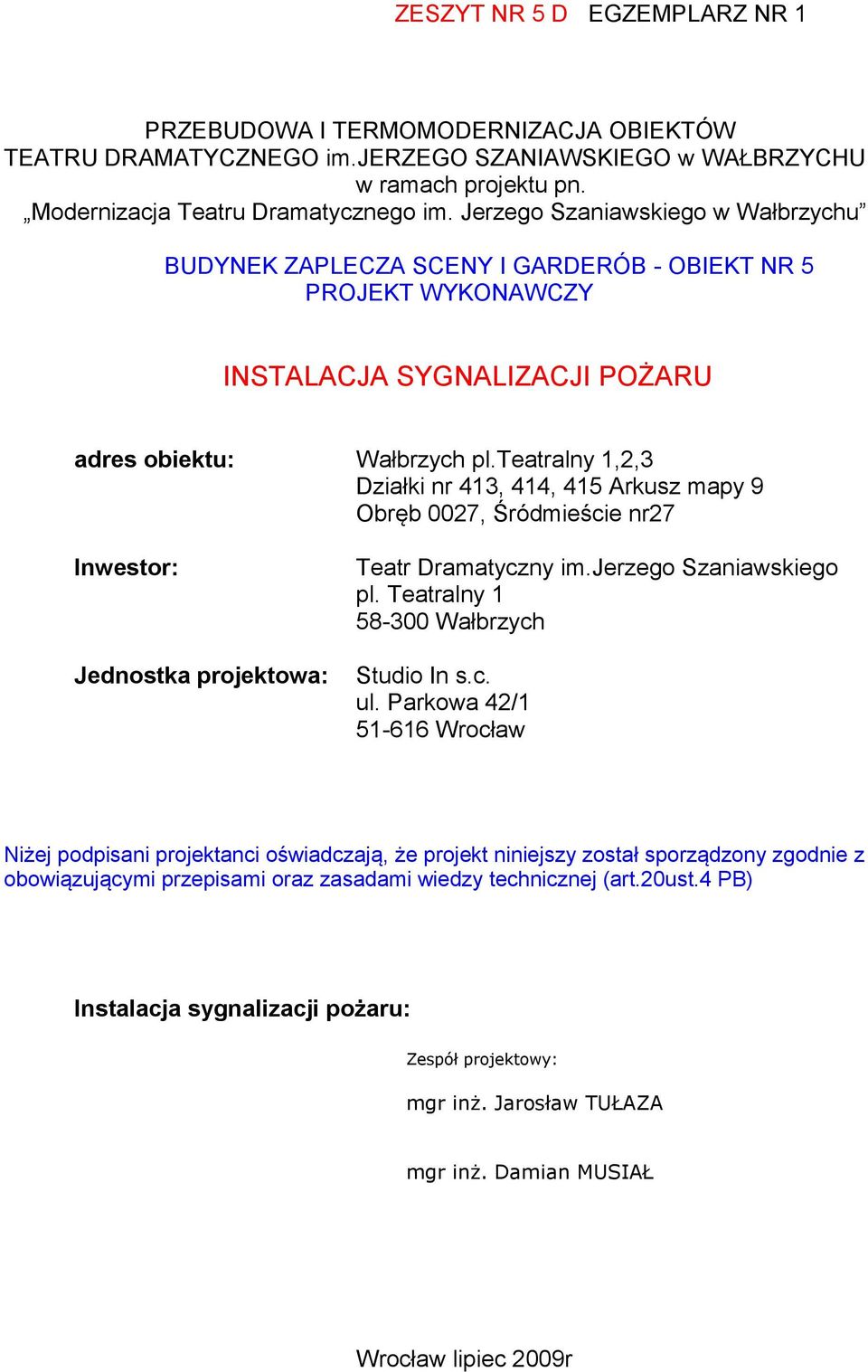

1 ZESZYT NR 5 D EGZEMPLARZ NR 1 PRZEBUDOWA I TERMOMODERNIZACJA OBIEKTÓW TEATRU DRAMATYCZNEGO im.jerzego SZANIAWSKIEGO w WAŁBRZYCHU w ramach projektu pn. Modernizacja Teatru Dramatycznego im. Jerzego Szaniawskiego w Wałbrzychu BUDYNEK ZAPLECZA SCENY I GARDERÓB - OBIEKT NR 5 PROJEKT WYKONAWCZY INSTALACJA SYGNALIZACJI POŻARU adres obiektu: Wałbrzych pl.teatralny 1,2,3 Działki nr 413, 414, 415 Arkusz mapy 9 Obręb 0027, Śródmieście nr27 Inwestor: Jednostka projektowa: Teatr Dramatyczny im.jerzego Szaniawskiego pl. Teatralny Wałbrzych Studio In s.c. ul. Parkowa 42/ Wrocław Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (art.20ust.4 PB) Instalacja sygnalizacji pożaru: Zespół projektowy: mgr inż. Jarosław TUŁAZA mgr inż. Damian MUSIAŁ Wrocław lipiec 2009r

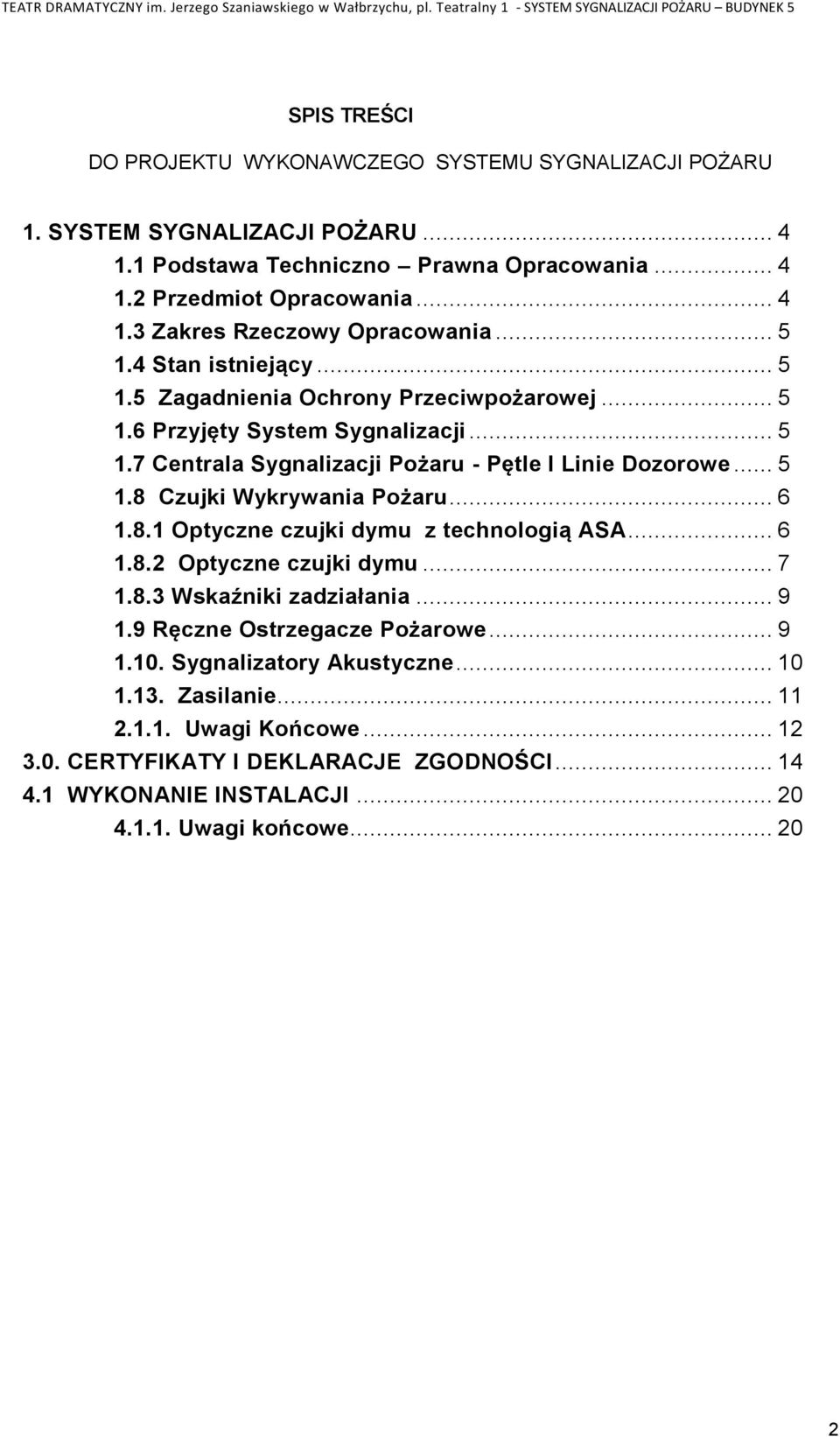

2 SPIS TREŚCI DO PROJEKTU WYKONAWCZEGO SYSTEMU SYGNALIZACJI POŻARU 1. SYSTEM SYGNALIZACJI POŻARU Podstawa Techniczno Prawna Opracowania Przedmiot Opracowania Zakres Rzeczowy Opracowania Stan istniejący Zagadnienia Ochrony Przeciwpożarowej Przyjęty System Sygnalizacji Centrala Sygnalizacji Pożaru - Pętle I Linie Dozorowe Czujki Wykrywania Pożaru Optyczne czujki dymu z technologią ASA Optyczne czujki dymu Wskaźniki zadziałania Ręczne Ostrzegacze Pożarowe Sygnalizatory Akustyczne Zasilanie Uwagi Końcowe CERTYFIKATY I DEKLARACJE ZGODNOŚCI WYKONANIE INSTALACJI Uwagi końcowe

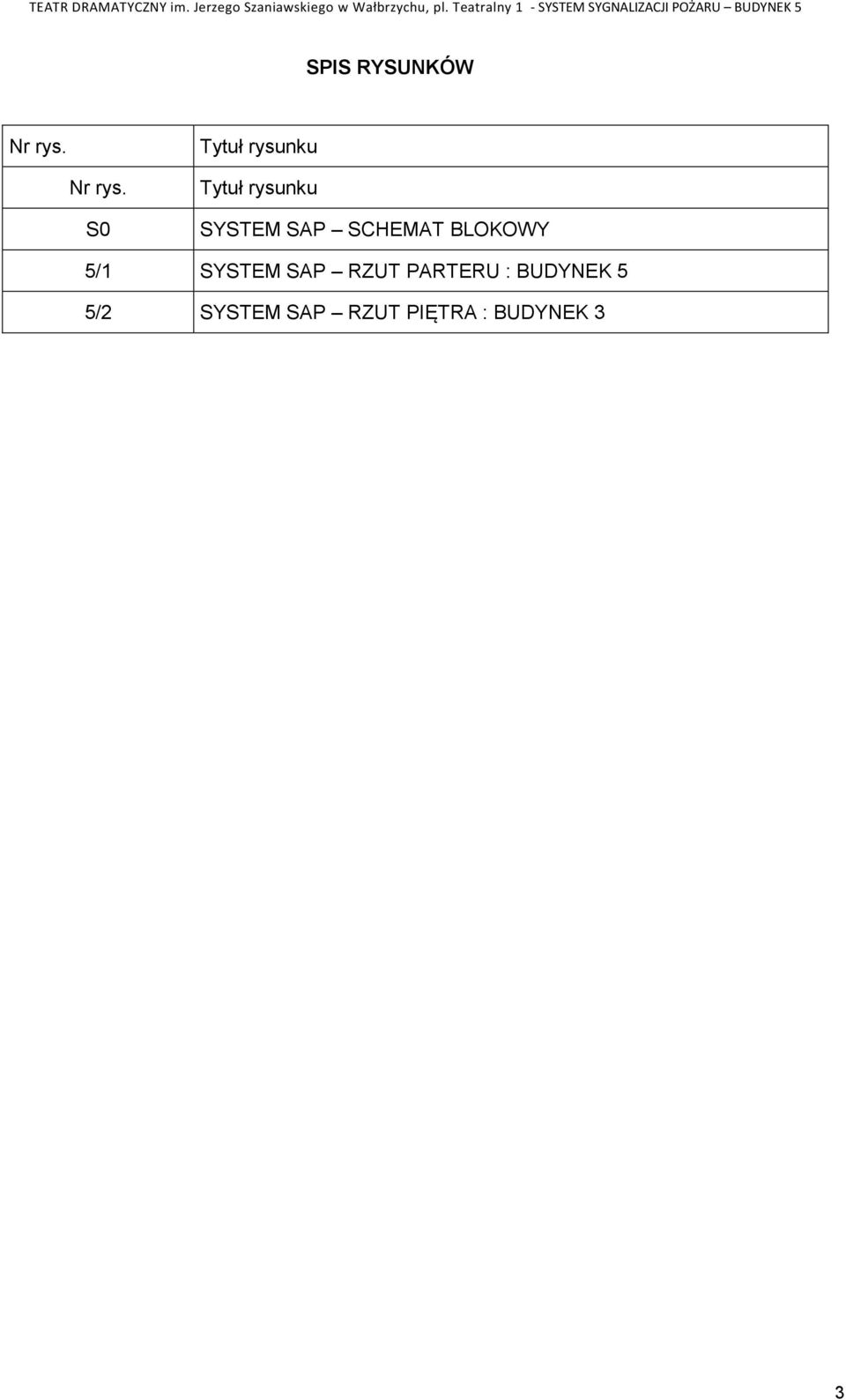

3 SPIS RYSUNKÓW Nr rys. Tytuł rysunku Nr rys. S0 Tytuł rysunku SYSTEM SAP SCHEMAT BLOKOWY 5/1 SYSTEM SAP RZUT PARTERU : BUDYNEK 5 5/2 SYSTEM SAP RZUT PIĘTRA : BUDYNEK 3 3

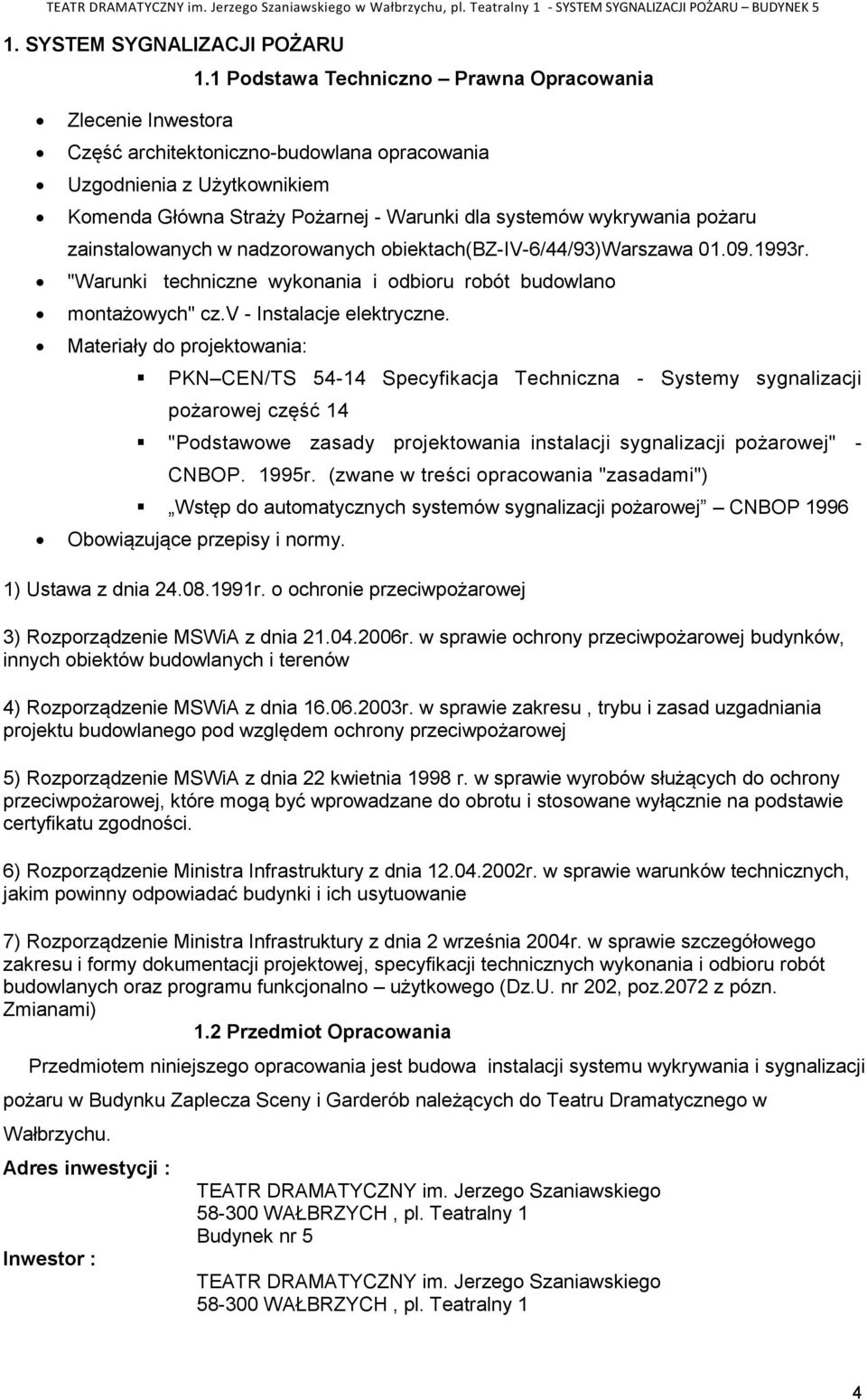

4 1. SYSTEM SYGNALIZACJI POŻARU 1.1 Podstawa Techniczno Prawna Opracowania Zlecenie Inwestora Część architektoniczno-budowlana opracowania Uzgodnienia z Użytkownikiem Komenda Główna Straży Pożarnej - Warunki dla systemów wykrywania pożaru zainstalowanych w nadzorowanych obiektach(bz-iv-6/44/93)warszawa r. "Warunki techniczne wykonania i odbioru robót budowlano montażowych" cz.v - Instalacje elektryczne. Materiały do projektowania: PKN CEN/TS Specyfikacja Techniczna - Systemy sygnalizacji pożarowej część 14 "Podstawowe zasady projektowania instalacji sygnalizacji pożarowej" - CNBOP. 1995r. (zwane w treści opracowania "zasadami") Wstęp do automatycznych systemów sygnalizacji pożarowej CNBOP 1996 Obowiązujące przepisy i normy. 1) Ustawa z dnia r. o ochronie przeciwpożarowej 3) Rozporządzenie MSWiA z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów 4) Rozporządzenie MSWiA z dnia r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej 5) Rozporządzenie MSWiA z dnia 22 kwietnia 1998 r. w sprawie wyrobów służących do ochrony przeciwpożarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. 6) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 7) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz.U. nr 202, poz.2072 z pózn. Zmianami) 1.2 Przedmiot Opracowania Przedmiotem niniejszego opracowania jest budowa instalacji systemu wykrywania i sygnalizacji pożaru w Budynku Zaplecza Sceny i Garderób należących do Teatru Dramatycznego w Wałbrzychu. Adres inwestycji : Inwestor : TEATR DRAMATYCZNY im. Jerzego Szaniawskiego WAŁBRZYCH, pl. Teatralny 1 Budynek nr 5 TEATR DRAMATYCZNY im. Jerzego Szaniawskiego WAŁBRZYCH, pl. Teatralny 1 4

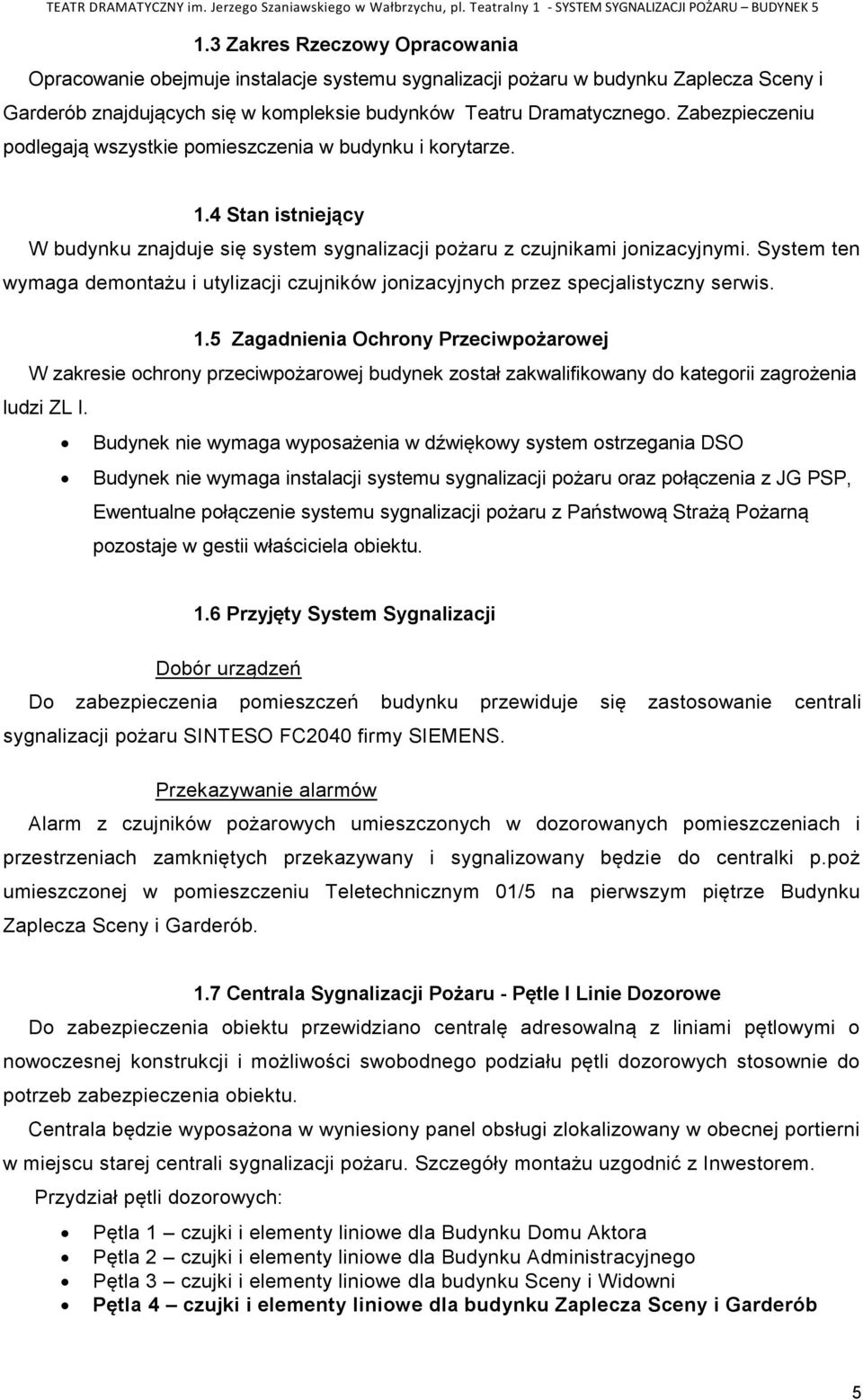

5 1.3 Zakres Rzeczowy Opracowania Opracowanie obejmuje instalacje systemu sygnalizacji pożaru w budynku Zaplecza Sceny i Garderób znajdujących się w kompleksie budynków Teatru Dramatycznego. Zabezpieczeniu podlegają wszystkie pomieszczenia w budynku i korytarze. 1.4 Stan istniejący W budynku znajduje się system sygnalizacji pożaru z czujnikami jonizacyjnymi. System ten wymaga demontażu i utylizacji czujników jonizacyjnych przez specjalistyczny serwis. 1.5 Zagadnienia Ochrony Przeciwpożarowej W zakresie ochrony przeciwpożarowej budynek został zakwalifikowany do kategorii zagrożenia ludzi ZL I. Budynek nie wymaga wyposażenia w dźwiękowy system ostrzegania DSO Budynek nie wymaga instalacji systemu sygnalizacji pożaru oraz połączenia z JG PSP, Ewentualne połączenie systemu sygnalizacji pożaru z Państwową Strażą Pożarną pozostaje w gestii właściciela obiektu. 1.6 Przyjęty System Sygnalizacji Dobór urządzeń Do zabezpieczenia pomieszczeń budynku przewiduje się zastosowanie centrali sygnalizacji pożaru SINTESO FC2040 firmy SIEMENS. Przekazywanie alarmów Alarm z czujników pożarowych umieszczonych w dozorowanych pomieszczeniach i przestrzeniach zamkniętych przekazywany i sygnalizowany będzie do centralki p.poż umieszczonej w pomieszczeniu Teletechnicznym 01/5 na pierwszym piętrze Budynku Zaplecza Sceny i Garderób. 1.7 Centrala Sygnalizacji Pożaru - Pętle I Linie Dozorowe Do zabezpieczenia obiektu przewidziano centralę adresowalną z liniami pętlowymi o nowoczesnej konstrukcji i możliwości swobodnego podziału pętli dozorowych stosownie do potrzeb zabezpieczenia obiektu. Centrala będzie wyposażona w wyniesiony panel obsługi zlokalizowany w obecnej portierni w miejscu starej centrali sygnalizacji pożaru. Szczegóły montażu uzgodnić z Inwestorem. Przydział pętli dozorowych: Pętla 1 czujki i elementy liniowe dla Budynku Domu Aktora Pętla 2 czujki i elementy liniowe dla Budynku Administracyjnego Pętla 3 czujki i elementy liniowe dla budynku Sceny i Widowni Pętla 4 czujki i elementy liniowe dla budynku Zaplecza Sceny i Garderób 5

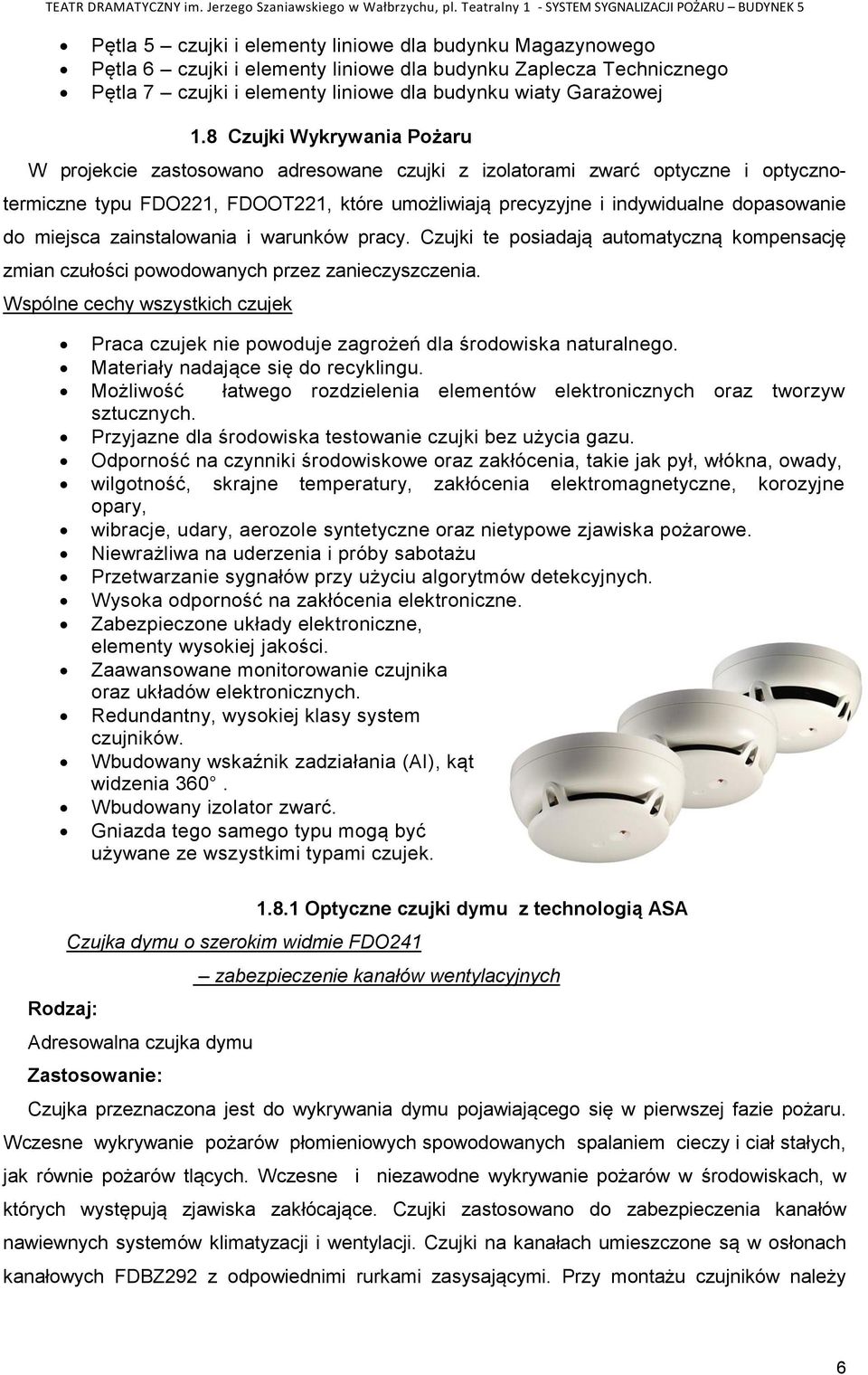

6 Pętla 5 czujki i elementy liniowe dla budynku Magazynowego Pętla 6 czujki i elementy liniowe dla budynku Zaplecza Technicznego Pętla 7 czujki i elementy liniowe dla budynku wiaty Garażowej 1.8 Czujki Wykrywania Pożaru W projekcie zastosowano adresowane czujki z izolatorami zwarć optyczne i optycznotermiczne typu FDO221, FDOOT221, które umożliwiają precyzyjne i indywidualne dopasowanie do miejsca zainstalowania i warunków pracy. Czujki te posiadają automatyczną kompensację zmian czułości powodowanych przez zanieczyszczenia. Wspólne cechy wszystkich czujek Praca czujek nie powoduje zagrożeń dla środowiska naturalnego. Materiały nadające się do recyklingu. Możliwość łatwego rozdzielenia elementów elektronicznych oraz tworzyw sztucznych. Przyjazne dla środowiska testowanie czujki bez użycia gazu. Odporność na czynniki środowiskowe oraz zakłócenia, takie jak pył, włókna, owady, wilgotność, skrajne temperatury, zakłócenia elektromagnetyczne, korozyjne opary, wibracje, udary, aerozole syntetyczne oraz nietypowe zjawiska pożarowe. Niewrażliwa na uderzenia i próby sabotażu Przetwarzanie sygnałów przy użyciu algorytmów detekcyjnych. Wysoka odporność na zakłócenia elektroniczne. Zabezpieczone układy elektroniczne, elementy wysokiej jakości. Zaawansowane monitorowanie czujnika oraz układów elektronicznych. Redundantny, wysokiej klasy system czujników. Wbudowany wskaźnik zadziałania (AI), kąt widzenia 360. Wbudowany izolator zwarć. Gniazda tego samego typu mogą być używane ze wszystkimi typami czujek Optyczne czujki dymu z technologią ASA Czujka dymu o szerokim widmie FDO241 zabezpieczenie kanałów wentylacyjnych Rodzaj: Adresowalna czujka dymu Zastosowanie: Czujka przeznaczona jest do wykrywania dymu pojawiającego się w pierwszej fazie pożaru. Wczesne wykrywanie pożarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak równie pożarów tlących. Wczesne i niezawodne wykrywanie pożarów w środowiskach, w których występują zjawiska zakłócające. Czujki zastosowano do zabezpieczenia kanałów nawiewnych systemów klimatyzacji i wentylacji. Czujki na kanałach umieszczone są w osłonach kanałowych FDBZ292 z odpowiednimi rurkami zasysającymi. Przy montażu czujników należy 6

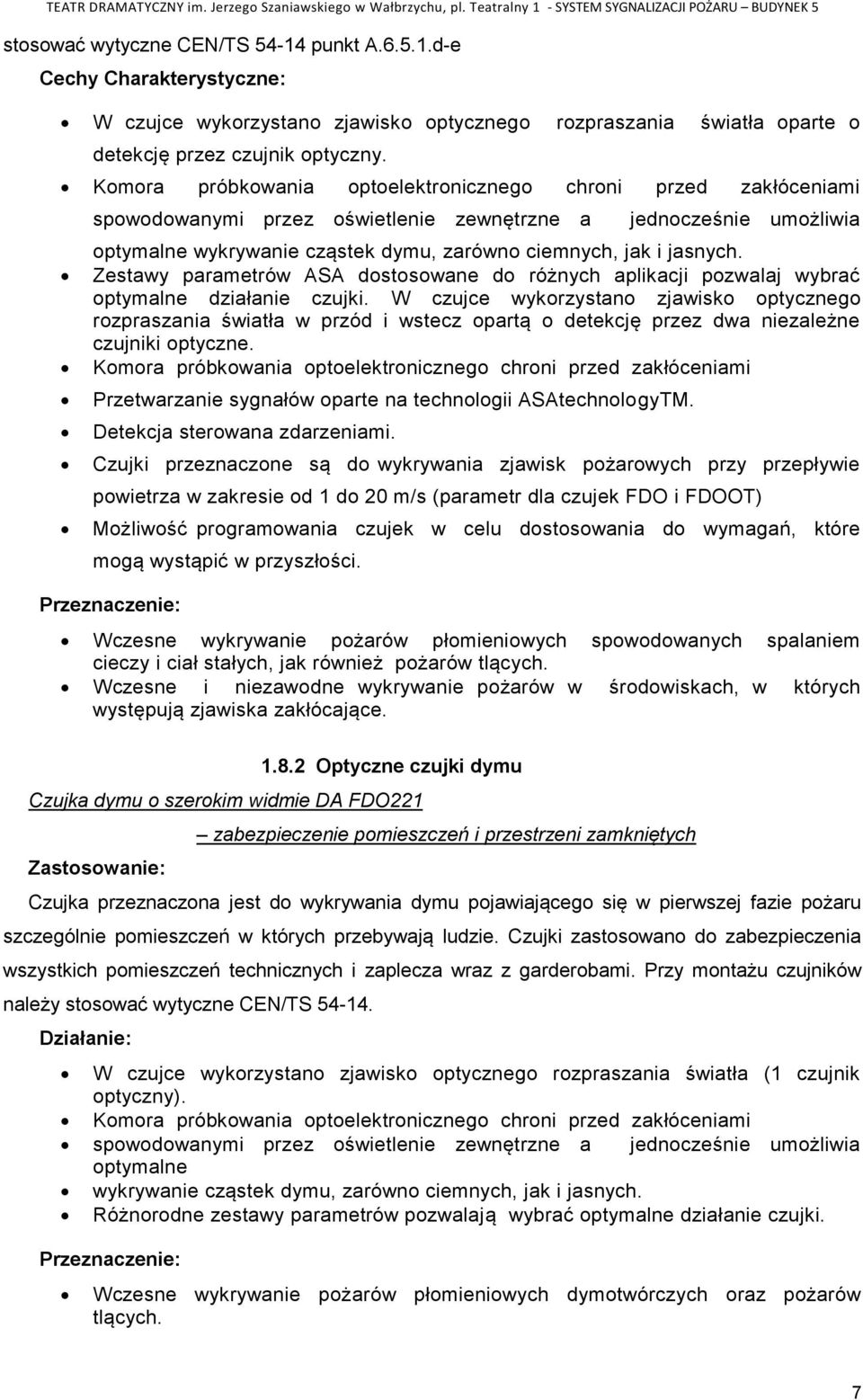

7 stosować wytyczne CEN/TS punkt A d-e Cechy Charakterystyczne: W czujce wykorzystano zjawisko optycznego rozpraszania światła oparte o detekcję przez czujnik optyczny. Komora próbkowania optoelektronicznego chroni przed zakłóceniami spowodowanymi przez oświetlenie zewnętrzne a jednocześnie umożliwia optymalne wykrywanie cząstek dymu, zarówno ciemnych, jak i jasnych. Zestawy parametrów ASA dostosowane do różnych aplikacji pozwalaj wybrać optymalne działanie czujki. W czujce wykorzystano zjawisko optycznego rozpraszania światła w przód i wstecz opartą o detekcję przez dwa niezależne czujniki optyczne. Komora próbkowania optoelektronicznego chroni przed zakłóceniami Przetwarzanie sygnałów oparte na technologii ASAtechnologyTM. Detekcja sterowana zdarzeniami. Czujki przeznaczone są do wykrywania zjawisk pożarowych przy przepływie powietrza w zakresie od 1 do 20 m/s (parametr dla czujek FDO i FDOOT) Możliwość programowania czujek w celu dostosowania do wymagań, które mogą wystąpić w przyszłości. Przeznaczenie: Wczesne wykrywanie pożarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak również pożarów tlących. Wczesne i niezawodne wykrywanie pożarów w środowiskach, w których występują zjawiska zakłócające Optyczne czujki dymu Czujka dymu o szerokim widmie DA FDO221 Zastosowanie: zabezpieczenie pomieszczeń i przestrzeni zamkniętych Czujka przeznaczona jest do wykrywania dymu pojawiającego się w pierwszej fazie pożaru szczególnie pomieszczeń w których przebywają ludzie. Czujki zastosowano do zabezpieczenia wszystkich pomieszczeń technicznych i zaplecza wraz z garderobami. Przy montażu czujników należy stosować wytyczne CEN/TS Działanie: W czujce wykorzystano zjawisko optycznego rozpraszania światła (1 czujnik optyczny). Komora próbkowania optoelektronicznego chroni przed zakłóceniami spowodowanymi przez oświetlenie zewnętrzne a jednocześnie umożliwia optymalne wykrywanie cząstek dymu, zarówno ciemnych, jak i jasnych. Różnorodne zestawy parametrów pozwalają wybrać optymalne działanie czujki. Przeznaczenie: Wczesne wykrywanie pożarów płomieniowych dymotwórczych oraz pożarów tlących. 7

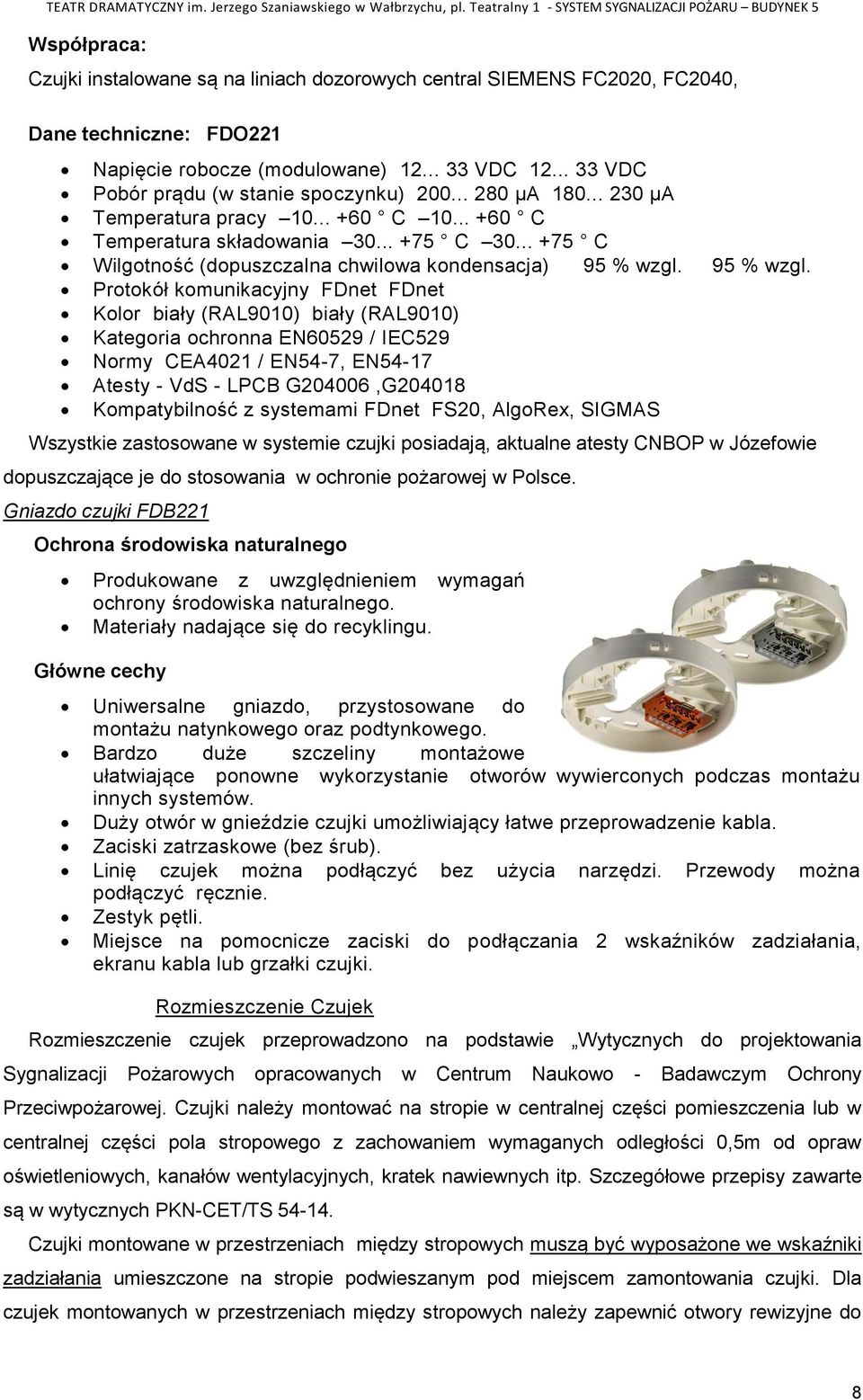

8 Współpraca: Czujki instalowane są na liniach dozorowych central SIEMENS FC2020, FC2040, Dane techniczne: FDO221 Napięcie robocze (modulowane) VDC VDC Pobór prądu (w stanie spoczynku) µa µa Temperatura pracy C C Temperatura składowania C C Wilgotność (dopuszczalna chwilowa kondensacja) 95 % wzgl. 95 % wzgl. Protokół komunikacyjny FDnet FDnet Kolor biały (RAL9010) biały (RAL9010) Kategoria ochronna EN60529 / IEC529 Normy CEA4021 / EN54-7, EN54-17 Atesty - VdS - LPCB G204006,G Kompatybilność z systemami FDnet FS20, AlgoRex, SIGMAS Wszystkie zastosowane w systemie czujki posiadają, aktualne atesty CNBOP w Józefowie dopuszczające je do stosowania w ochronie pożarowej w Polsce. Gniazdo czujki FDB221 Ochrona środowiska naturalnego Produkowane z uwzględnieniem wymagań ochrony środowiska naturalnego. Materiały nadające się do recyklingu. Główne cechy Uniwersalne gniazdo, przystosowane do montażu natynkowego oraz podtynkowego. Bardzo duże szczeliny montażowe ułatwiające ponowne wykorzystanie otworów wywierconych podczas montażu innych systemów. Duży otwór w gnieździe czujki umożliwiający łatwe przeprowadzenie kabla. Zaciski zatrzaskowe (bez śrub). Linię czujek można podłączyć bez użycia narzędzi. Przewody można podłączyć ręcznie. Zestyk pętli. Miejsce na pomocnicze zaciski do podłączania 2 wskaźników zadziałania, ekranu kabla lub grzałki czujki. Rozmieszczenie Czujek Rozmieszczenie czujek przeprowadzono na podstawie Wytycznych do projektowania Sygnalizacji Pożarowych opracowanych w Centrum Naukowo - Badawczym Ochrony Przeciwpożarowej. Czujki należy montować na stropie w centralnej części pomieszczenia lub w centralnej części pola stropowego z zachowaniem wymaganych odległości 0,5m od opraw oświetleniowych, kanałów wentylacyjnych, kratek nawiewnych itp. Szczegółowe przepisy zawarte są w wytycznych PKN-CET/TS Czujki montowane w przestrzeniach między stropowych muszą być wyposażone we wskaźniki zadziałania umieszczone na stropie podwieszanym pod miejscem zamontowania czujki. Dla czujek montowanych w przestrzeniach między stropowych należy zapewnić otwory rewizyjne do 8

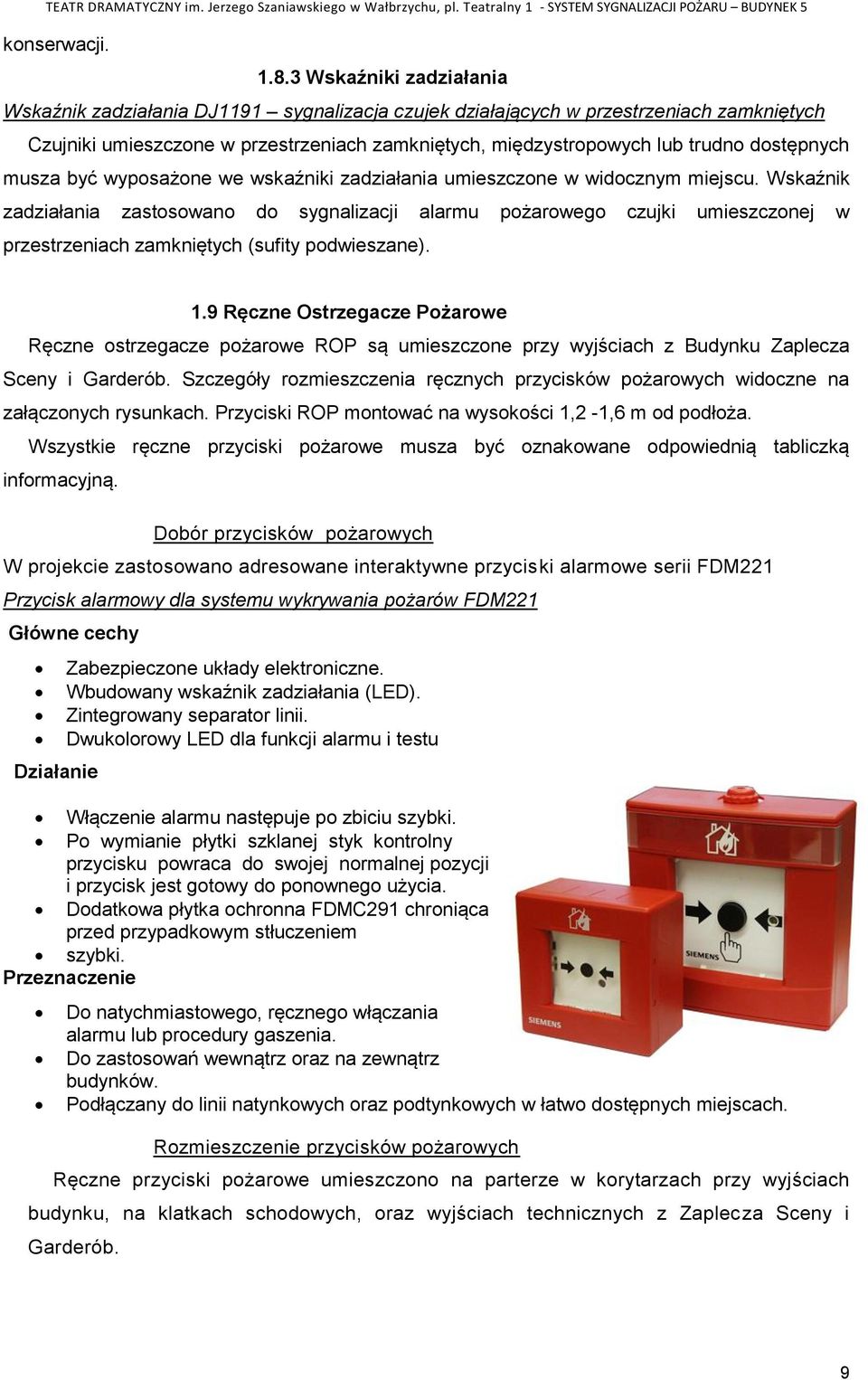

9 konserwacji Wskaźniki zadziałania Wskaźnik zadziałania DJ1191 sygnalizacja czujek działających w przestrzeniach zamkniętych Czujniki umieszczone w przestrzeniach zamkniętych, międzystropowych lub trudno dostępnych musza być wyposażone we wskaźniki zadziałania umieszczone w widocznym miejscu. Wskaźnik zadziałania zastosowano do sygnalizacji alarmu pożarowego czujki umieszczonej w przestrzeniach zamkniętych (sufity podwieszane). 1.9 Ręczne Ostrzegacze Pożarowe Ręczne ostrzegacze pożarowe ROP są umieszczone przy wyjściach z Budynku Zaplecza Sceny i Garderób. Szczegóły rozmieszczenia ręcznych przycisków pożarowych widoczne na załączonych rysunkach. Przyciski ROP montować na wysokości 1,2-1,6 m od podłoża. Wszystkie ręczne przyciski pożarowe musza być oznakowane odpowiednią tabliczką informacyjną. Dobór przycisków pożarowych W projekcie zastosowano adresowane interaktywne przyciski alarmowe serii FDM221 Przycisk alarmowy dla systemu wykrywania pożarów FDM221 Główne cechy Działanie Zabezpieczone układy elektroniczne. Wbudowany wskaźnik zadziałania (LED). Zintegrowany separator linii. Dwukolorowy LED dla funkcji alarmu i testu Włączenie alarmu następuje po zbiciu szybki. Po wymianie płytki szklanej styk kontrolny przycisku powraca do swojej normalnej pozycji i przycisk jest gotowy do ponownego użycia. Dodatkowa płytka ochronna FDMC291 chroniąca przed przypadkowym stłuczeniem szybki. Przeznaczenie Do natychmiastowego, ręcznego włączania alarmu lub procedury gaszenia. Do zastosowań wewnątrz oraz na zewnątrz budynków. Podłączany do linii natynkowych oraz podtynkowych w łatwo dostępnych miejscach. Rozmieszczenie przycisków pożarowych Ręczne przyciski pożarowe umieszczono na parterze w korytarzach przy wyjściach budynku, na klatkach schodowych, oraz wyjściach technicznych z Zaplecza Sceny i Garderób. 9

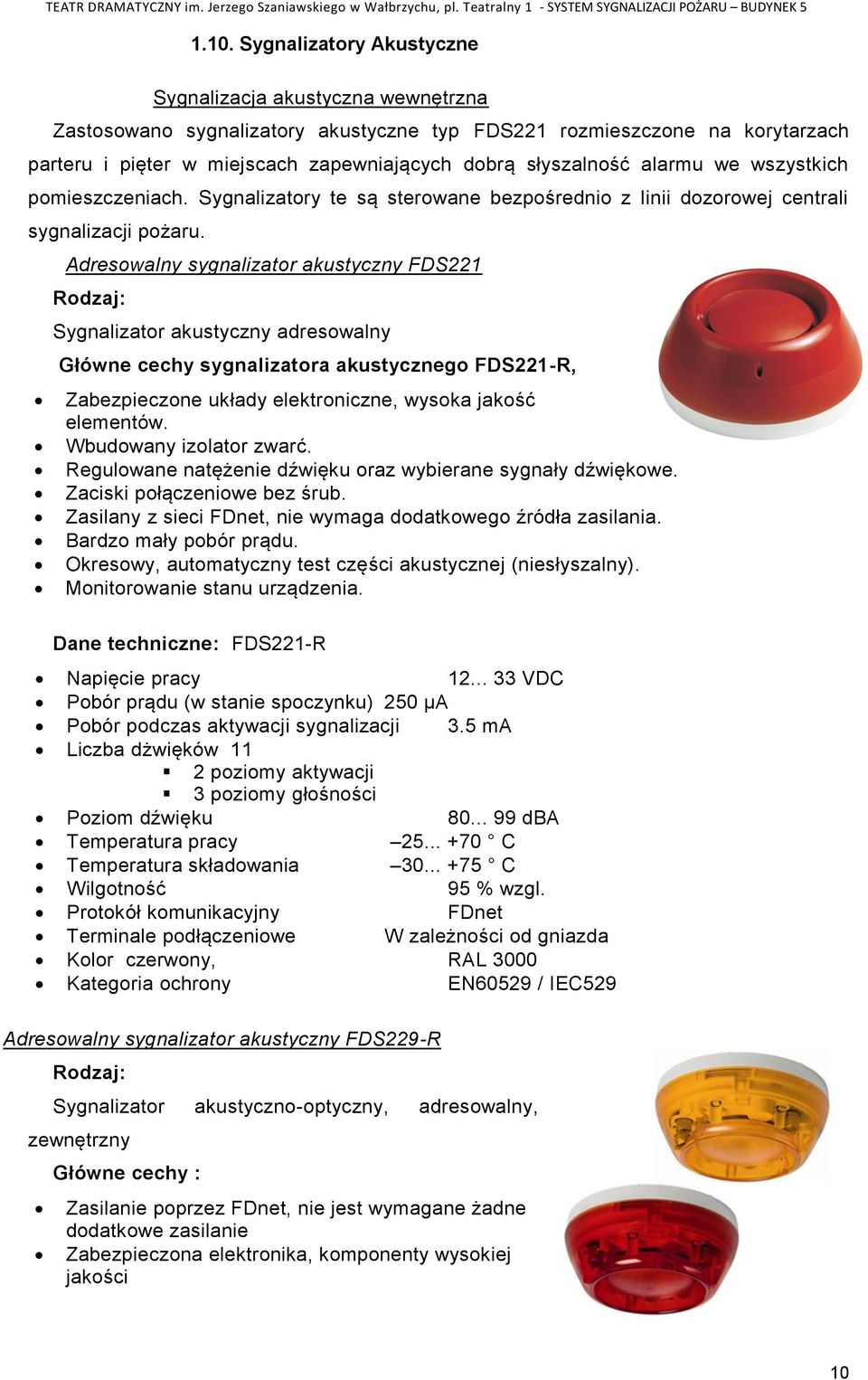

10 1.10. Sygnalizatory Akustyczne Sygnalizacja akustyczna wewnętrzna Zastosowano sygnalizatory akustyczne typ FDS221 rozmieszczone na korytarzach parteru i pięter w miejscach zapewniających dobrą słyszalność alarmu we wszystkich pomieszczeniach. Sygnalizatory te są sterowane bezpośrednio z linii dozorowej centrali sygnalizacji pożaru. Adresowalny sygnalizator akustyczny FDS221 Rodzaj: Sygnalizator akustyczny adresowalny Główne cechy sygnalizatora akustycznego FDS221-R, Zabezpieczone układy elektroniczne, wysoka jakość elementów. Wbudowany izolator zwarć. Regulowane natężenie dźwięku oraz wybierane sygnały dźwiękowe. Zaciski połączeniowe bez śrub. Zasilany z sieci FDnet, nie wymaga dodatkowego źródła zasilania. Bardzo mały pobór prądu. Okresowy, automatyczny test części akustycznej (niesłyszalny). Monitorowanie stanu urządzenia. Dane techniczne: FDS221-R Napięcie pracy VDC Pobór prądu (w stanie spoczynku) 250 µa Pobór podczas aktywacji sygnalizacji 3.5 ma Liczba dżwięków 11 2 poziomy aktywacji 3 poziomy głośności Poziom dźwięku dba Temperatura pracy C Temperatura składowania C Wilgotność 95 % wzgl. Protokół komunikacyjny FDnet Terminale podłączeniowe W zależności od gniazda Kolor czerwony, RAL 3000 Kategoria ochrony EN60529 / IEC529 Adresowalny sygnalizator akustyczny FDS229-R Rodzaj: Sygnalizator akustyczno-optyczny, adresowalny, zewnętrzny Główne cechy : Zasilanie poprzez FDnet, nie jest wymagane żadne dodatkowe zasilanie Zabezpieczona elektronika, komponenty wysokiej jakości 10

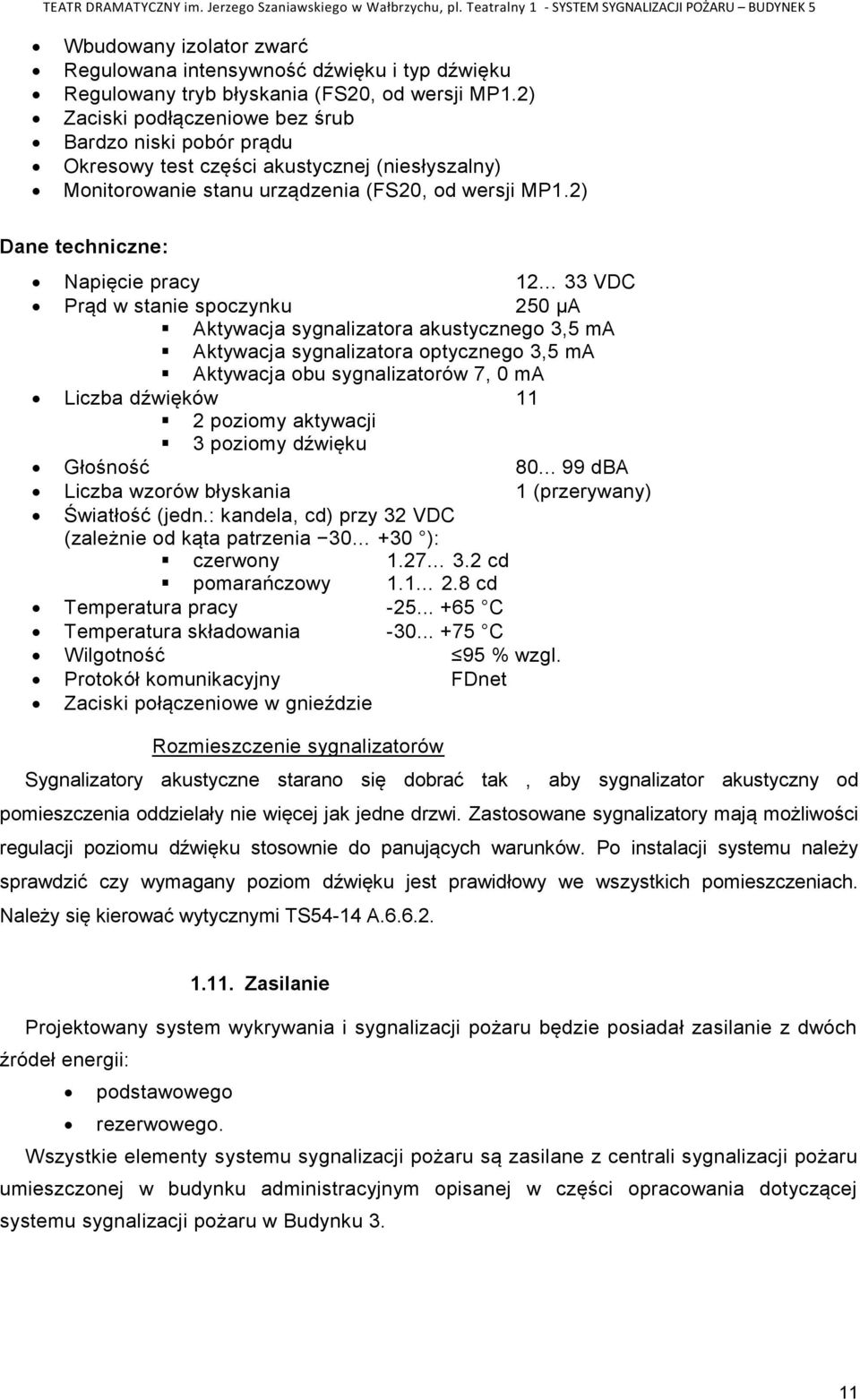

11 Wbudowany izolator zwarć Regulowana intensywność dźwięku i typ dźwięku Regulowany tryb błyskania (FS20, od wersji MP1.2) Zaciski podłączeniowe bez śrub Bardzo niski pobór prądu Okresowy test części akustycznej (niesłyszalny) Monitorowanie stanu urządzenia (FS20, od wersji MP1.2) Dane techniczne: Napięcie pracy VDC Prąd w stanie spoczynku 250 µa Aktywacja sygnalizatora akustycznego 3,5 ma Aktywacja sygnalizatora optycznego 3,5 ma Aktywacja obu sygnalizatorów 7, 0 ma Liczba dźwięków 11 2 poziomy aktywacji 3 poziomy dźwięku Głośność dba Liczba wzorów błyskania 1 (przerywany) Światłość (jedn.: kandela, cd) przy 32 VDC (zależnie od kąta patrzenia ): czerwony cd pomarańczowy cd Temperatura pracy C Temperatura składowania C Wilgotność 95 % wzgl. Protokół komunikacyjny FDnet Zaciski połączeniowe w gnieździe Rozmieszczenie sygnalizatorów Sygnalizatory akustyczne starano się dobrać tak, aby sygnalizator akustyczny od pomieszczenia oddzielały nie więcej jak jedne drzwi. Zastosowane sygnalizatory mają możliwości regulacji poziomu dźwięku stosownie do panujących warunków. Po instalacji systemu należy sprawdzić czy wymagany poziom dźwięku jest prawidłowy we wszystkich pomieszczeniach. Należy się kierować wytycznymi TS54-14 A Zasilanie Projektowany system wykrywania i sygnalizacji pożaru będzie posiadał zasilanie z dwóch źródeł energii: podstawowego rezerwowego. Wszystkie elementy systemu sygnalizacji pożaru są zasilane z centrali sygnalizacji pożaru umieszczonej w budynku administracyjnym opisanej w części opracowania dotyczącej systemu sygnalizacji pożaru w Budynku 3. 11

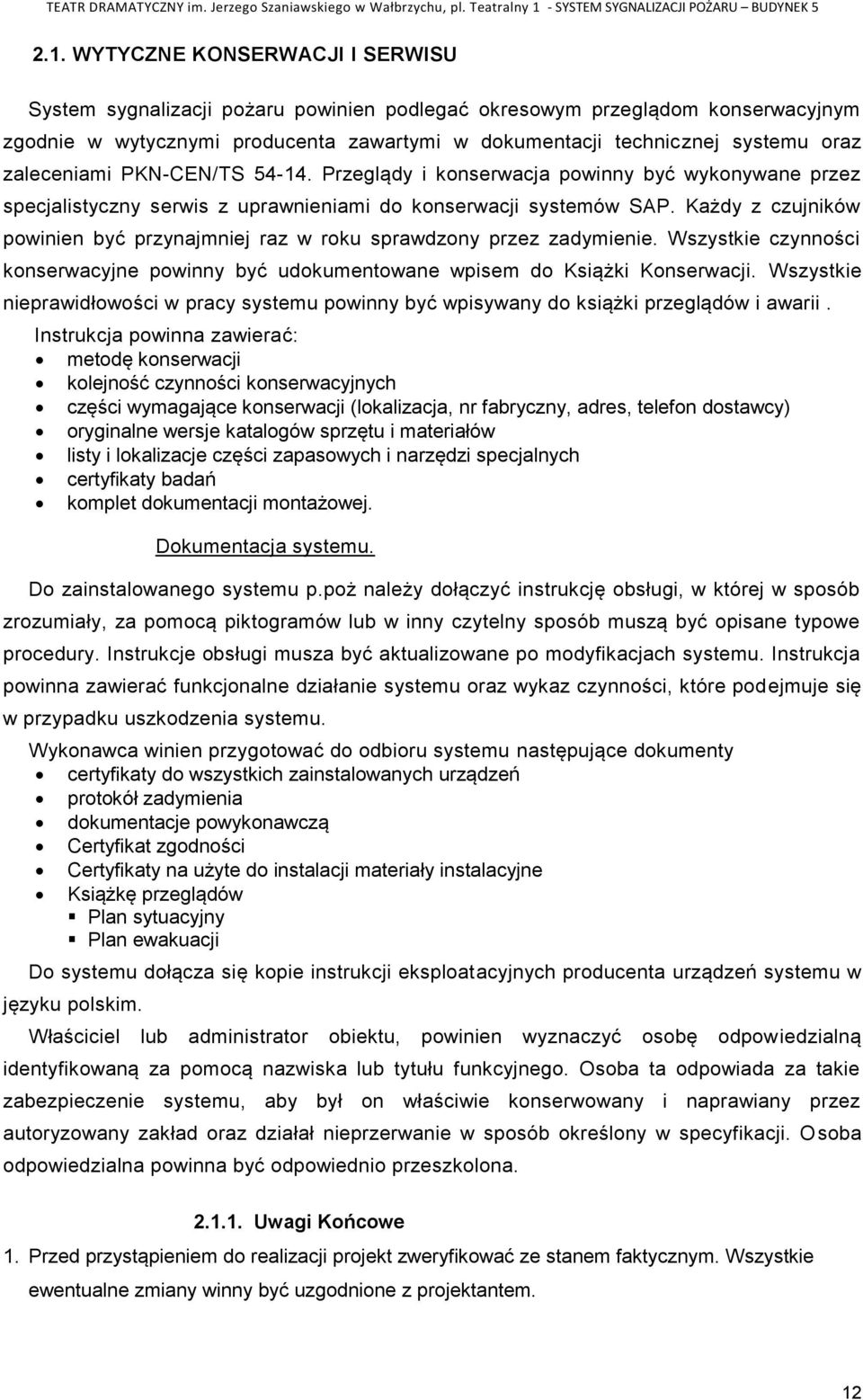

12 2.1. WYTYCZNE KONSERWACJI I SERWISU System sygnalizacji pożaru powinien podlegać okresowym przeglądom konserwacyjnym zgodnie w wytycznymi producenta zawartymi w dokumentacji technicznej systemu oraz zaleceniami PKN-CEN/TS Przeglądy i konserwacja powinny być wykonywane przez specjalistyczny serwis z uprawnieniami do konserwacji systemów SAP. Każdy z czujników powinien być przynajmniej raz w roku sprawdzony przez zadymienie. Wszystkie czynności konserwacyjne powinny być udokumentowane wpisem do Książki Konserwacji. Wszystkie nieprawidłowości w pracy systemu powinny być wpisywany do książki przeglądów i awarii. Instrukcja powinna zawierać: metodę konserwacji kolejność czynności konserwacyjnych części wymagające konserwacji (lokalizacja, nr fabryczny, adres, telefon dostawcy) oryginalne wersje katalogów sprzętu i materiałów listy i lokalizacje części zapasowych i narzędzi specjalnych certyfikaty badań komplet dokumentacji montażowej. Dokumentacja systemu. Do zainstalowanego systemu p.poż należy dołączyć instrukcję obsługi, w której w sposób zrozumiały, za pomocą piktogramów lub w inny czytelny sposób muszą być opisane typowe procedury. Instrukcje obsługi musza być aktualizowane po modyfikacjach systemu. Instrukcja powinna zawierać funkcjonalne działanie systemu oraz wykaz czynności, które podejmuje się w przypadku uszkodzenia systemu. Wykonawca winien przygotować do odbioru systemu następujące dokumenty certyfikaty do wszystkich zainstalowanych urządzeń protokół zadymienia dokumentacje powykonawczą Certyfikat zgodności Certyfikaty na użyte do instalacji materiały instalacyjne Książkę przeglądów Plan sytuacyjny Plan ewakuacji Do systemu dołącza się kopie instrukcji eksploatacyjnych producenta urządzeń systemu w języku polskim. Właściciel lub administrator obiektu, powinien wyznaczyć osobę odpowiedzialną identyfikowaną za pomocą nazwiska lub tytułu funkcyjnego. Osoba ta odpowiada za takie zabezpieczenie systemu, aby był on właściwie konserwowany i naprawiany przez autoryzowany zakład oraz działał nieprzerwanie w sposób określony w specyfikacji. Osoba odpowiedzialna powinna być odpowiednio przeszkolona Uwagi Końcowe 1. Przed przystąpieniem do realizacji projekt zweryfikować ze stanem faktycznym. Wszystkie ewentualne zmiany winny być uzgodnione z projektantem. 12

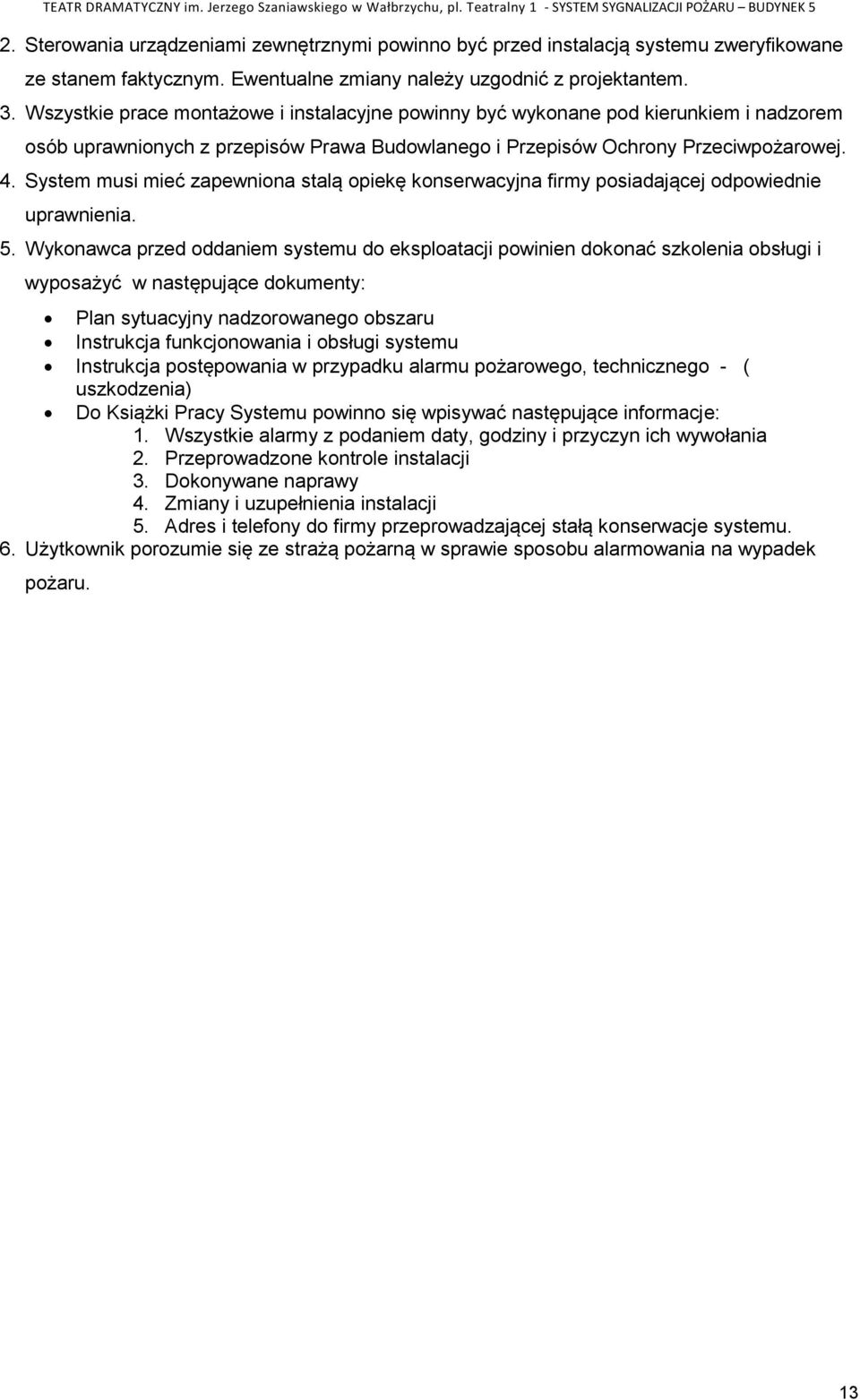

13 2. Sterowania urządzeniami zewnętrznymi powinno być przed instalacją systemu zweryfikowane ze stanem faktycznym. Ewentualne zmiany należy uzgodnić z projektantem. 3. Wszystkie prace montażowe i instalacyjne powinny być wykonane pod kierunkiem i nadzorem osób uprawnionych z przepisów Prawa Budowlanego i Przepisów Ochrony Przeciwpożarowej. 4. System musi mieć zapewniona stalą opiekę konserwacyjna firmy posiadającej odpowiednie uprawnienia. 5. Wykonawca przed oddaniem systemu do eksploatacji powinien dokonać szkolenia obsługi i wyposażyć w następujące dokumenty: Plan sytuacyjny nadzorowanego obszaru Instrukcja funkcjonowania i obsługi systemu Instrukcja postępowania w przypadku alarmu pożarowego, technicznego - ( uszkodzenia) Do Książki Pracy Systemu powinno się wpisywać następujące informacje: 1. Wszystkie alarmy z podaniem daty, godziny i przyczyn ich wywołania 2. Przeprowadzone kontrole instalacji 3. Dokonywane naprawy 4. Zmiany i uzupełnienia instalacji 5. Adres i telefony do firmy przeprowadzającej stałą konserwacje systemu. 6. Użytkownik porozumie się ze strażą pożarną w sprawie sposobu alarmowania na wypadek pożaru. 13

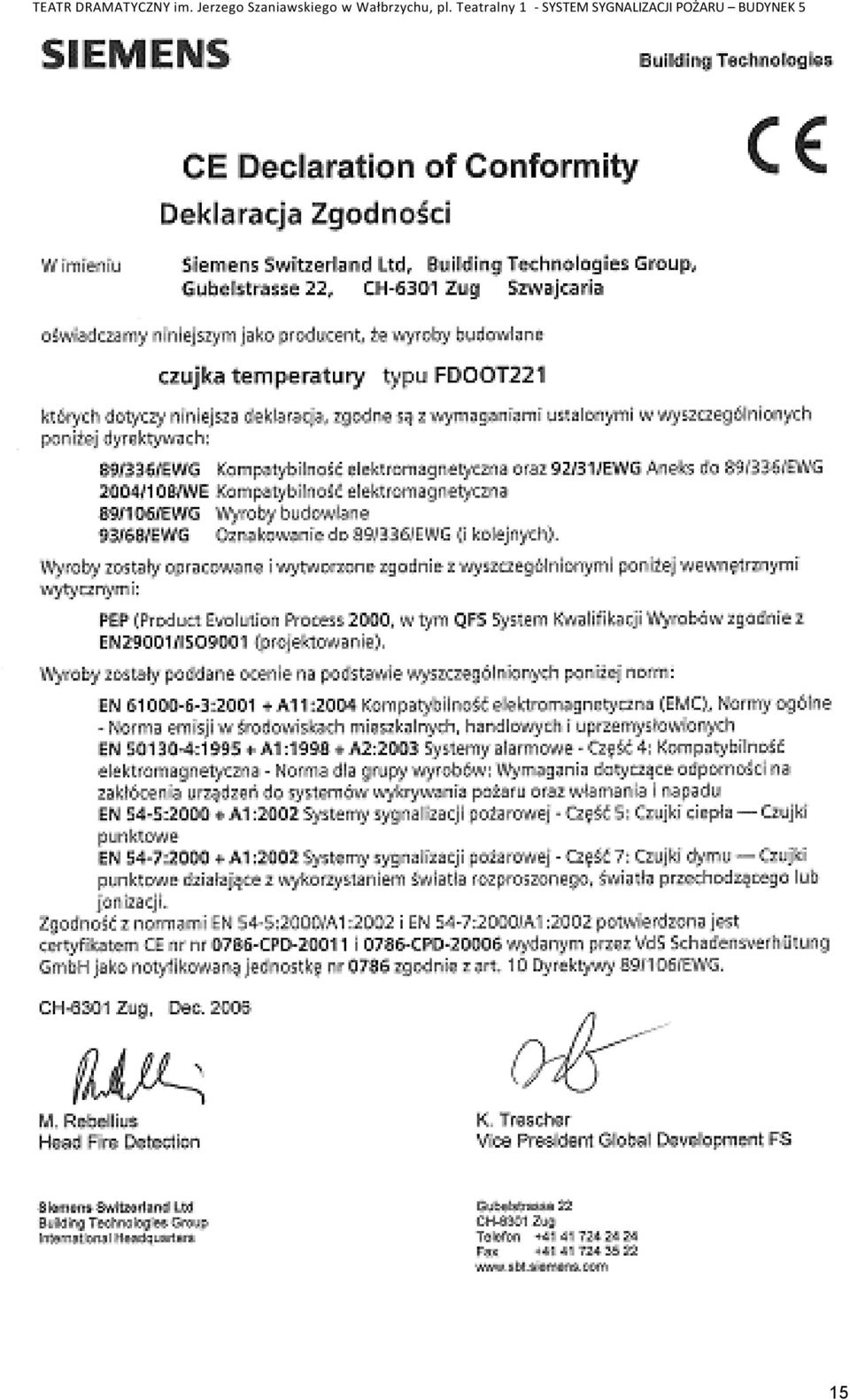

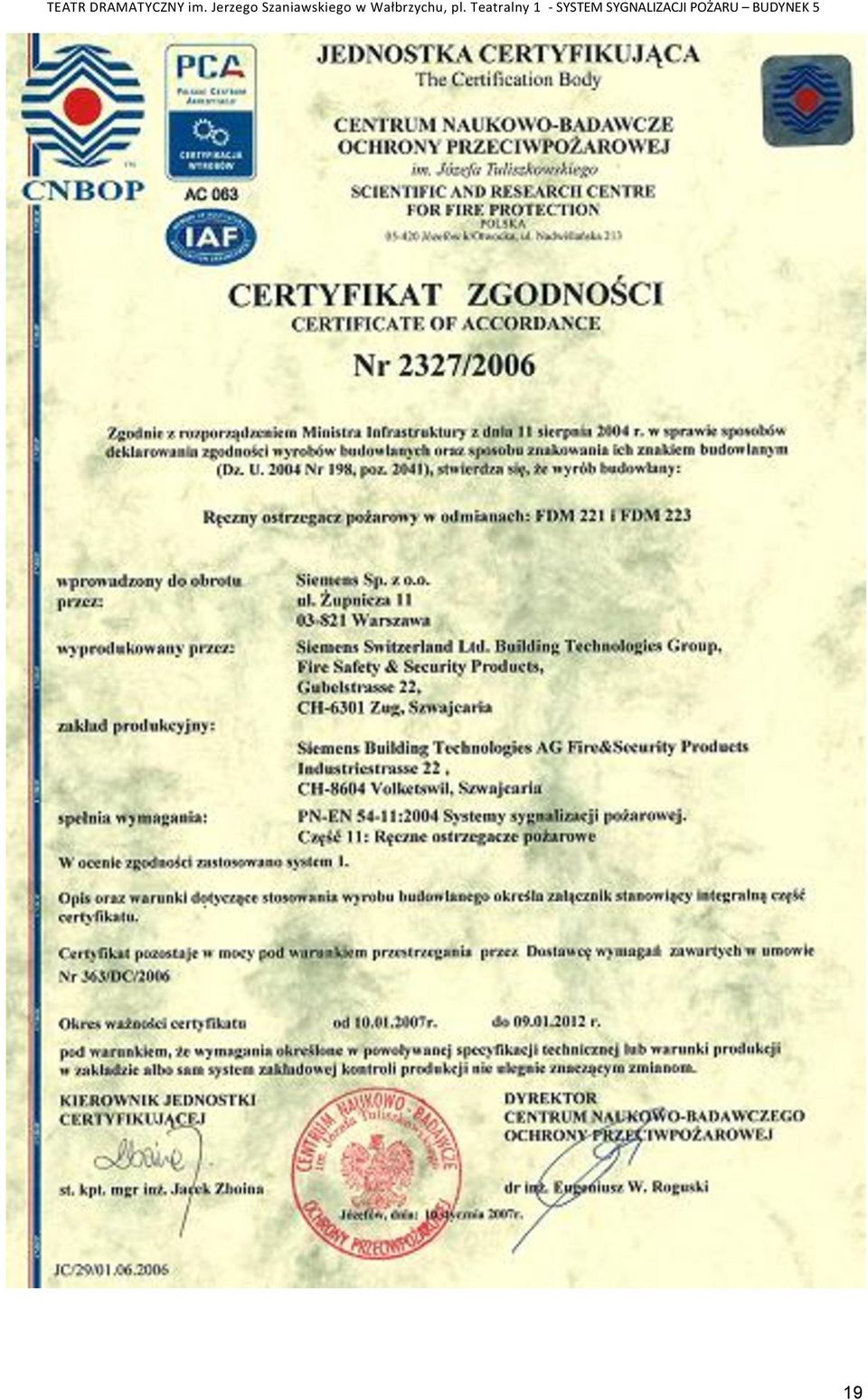

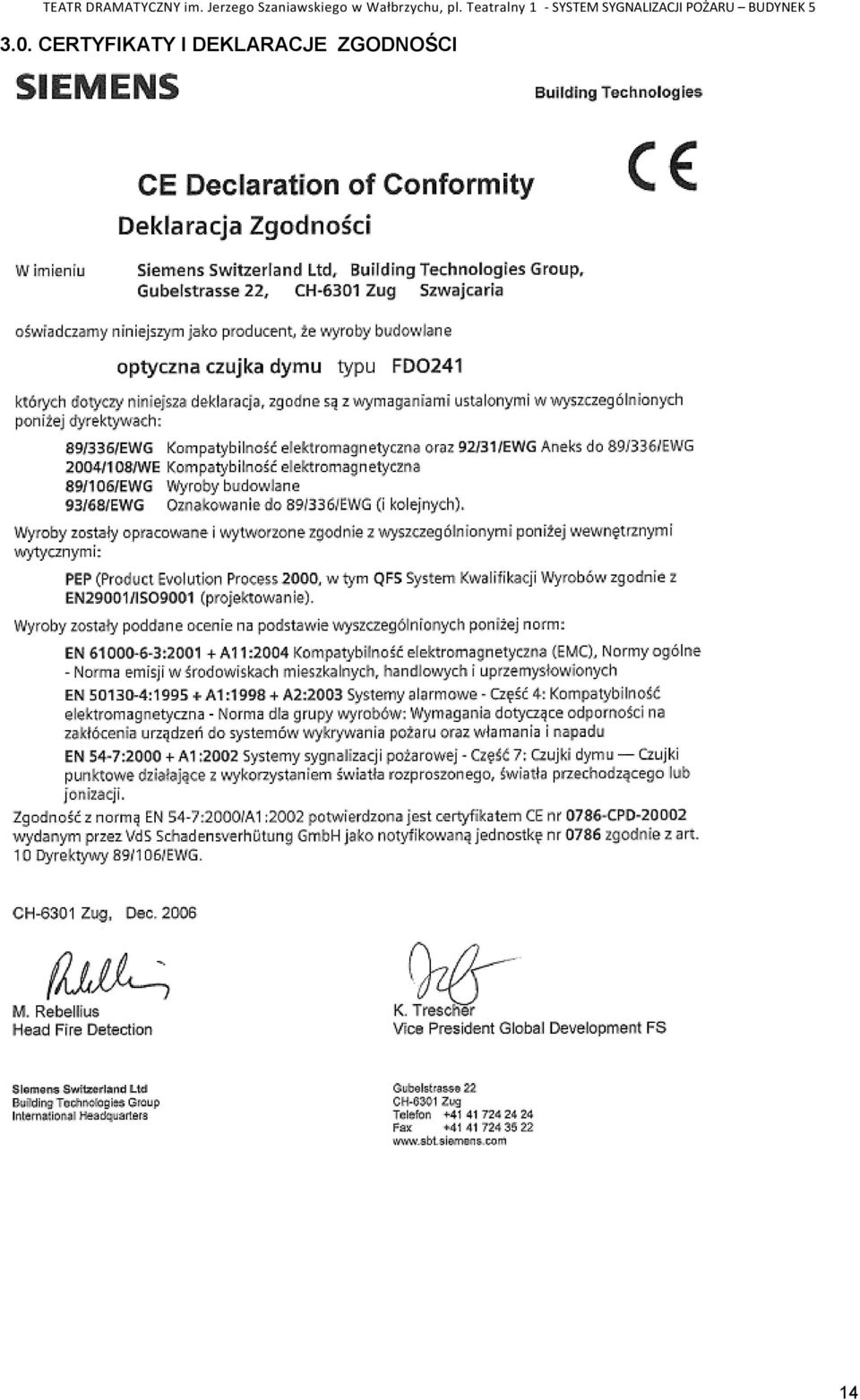

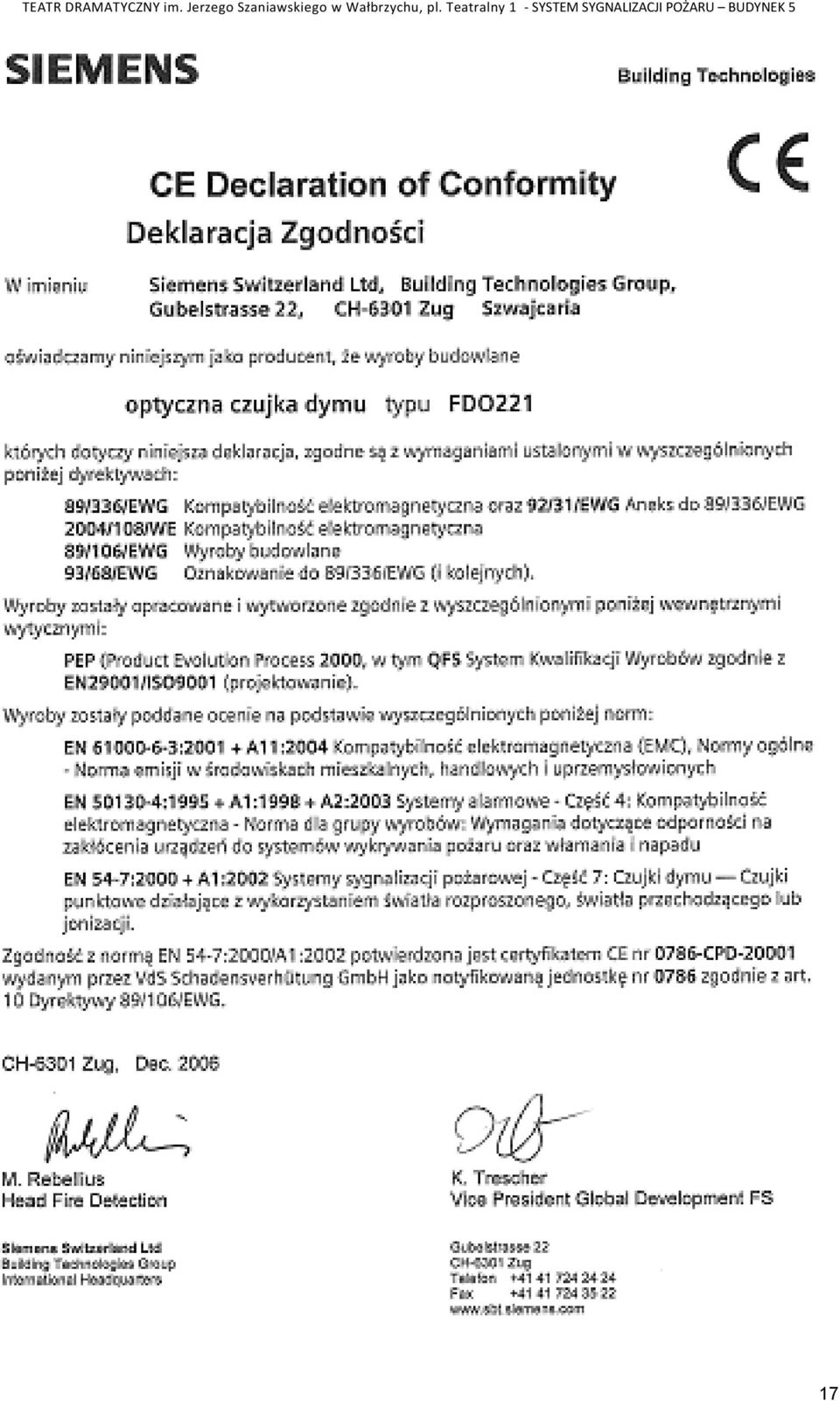

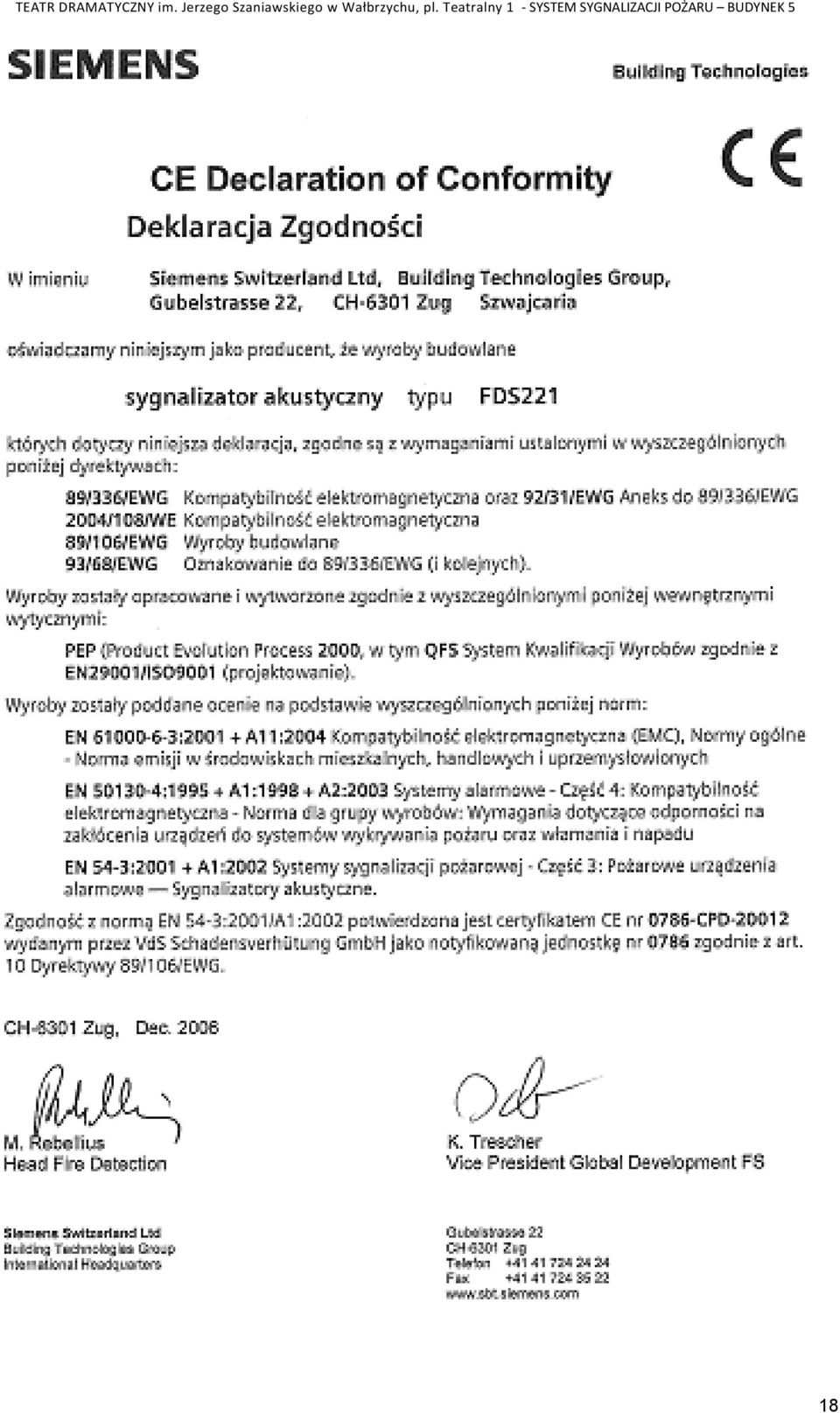

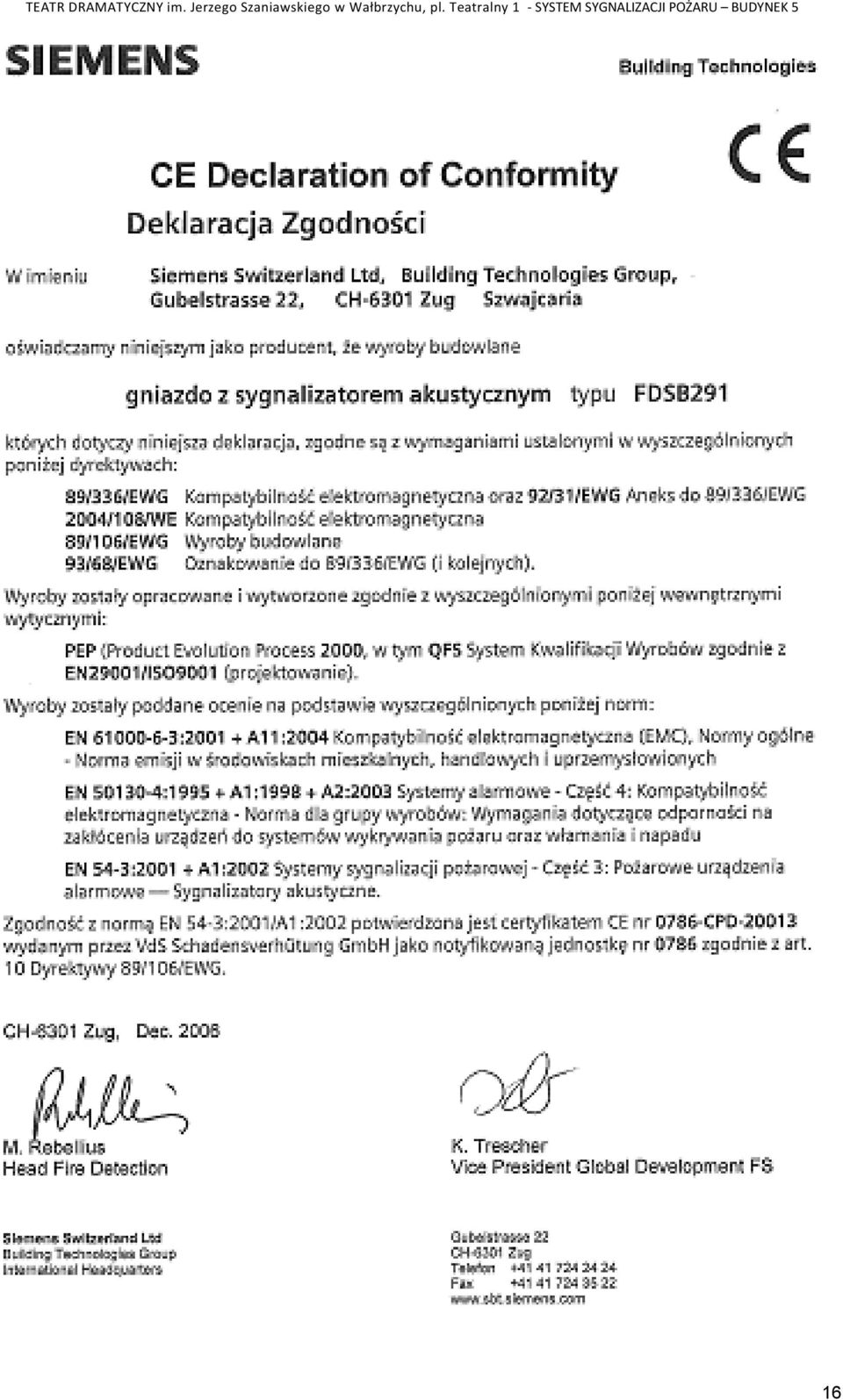

14 3.0. CERTYFIKATY I DEKLARACJE ZGODNOŚCI 14

15 15

16 16

17 17

18 18

19 19

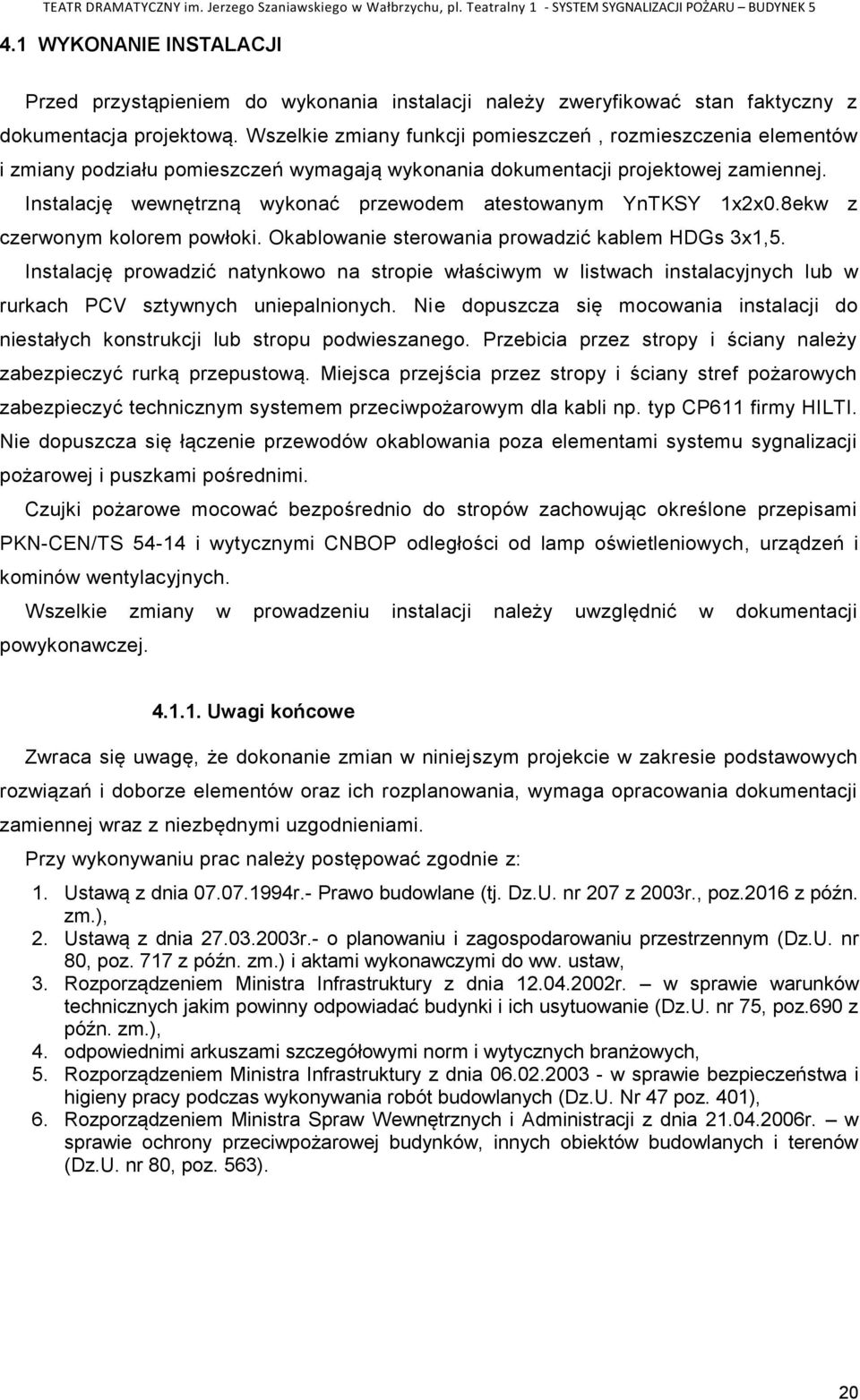

20 4.1 WYKONANIE INSTALACJI Przed przystąpieniem do wykonania instalacji należy zweryfikować stan faktyczny z dokumentacja projektową. Wszelkie zmiany funkcji pomieszczeń, rozmieszczenia elementów i zmiany podziału pomieszczeń wymagają wykonania dokumentacji projektowej zamiennej. Instalację wewnętrzną wykonać przewodem atestowanym YnTKSY 1x2x0.8ekw z czerwonym kolorem powłoki. Okablowanie sterowania prowadzić kablem HDGs 3x1,5. Instalację prowadzić natynkowo na stropie właściwym w listwach instalacyjnych lub w rurkach PCV sztywnych uniepalnionych. Nie dopuszcza się mocowania instalacji do niestałych konstrukcji lub stropu podwieszanego. Przebicia przez stropy i ściany należy zabezpieczyć rurką przepustową. Miejsca przejścia przez stropy i ściany stref pożarowych zabezpieczyć technicznym systemem przeciwpożarowym dla kabli np. typ CP611 firmy HILTI. Nie dopuszcza się łączenie przewodów okablowania poza elementami systemu sygnalizacji pożarowej i puszkami pośrednimi. Czujki pożarowe mocować bezpośrednio do stropów zachowując określone przepisami PKN-CEN/TS i wytycznymi CNBOP odległości od lamp oświetleniowych, urządzeń i kominów wentylacyjnych. Wszelkie zmiany w prowadzeniu instalacji należy uwzględnić w dokumentacji powykonawczej Uwagi końcowe Zwraca się uwagę, że dokonanie zmian w niniejszym projekcie w zakresie podstawowych rozwiązań i doborze elementów oraz ich rozplanowania, wymaga opracowania dokumentacji zamiennej wraz z niezbędnymi uzgodnieniami. Przy wykonywaniu prac należy postępować zgodnie z: 1. Ustawą z dnia r.- Prawo budowlane (tj. Dz.U. nr 207 z 2003r., poz.2016 z późn. zm.), 2. Ustawą z dnia r.- o planowaniu i zagospodarowaniu przestrzennym (Dz.U. nr 80, poz. 717 z późn. zm.) i aktami wykonawczymi do ww. ustaw, 3. Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.690 z późn. zm.), 4. odpowiednimi arkuszami szczegółowymi norm i wytycznych branżowych, 5. Rozporządzeniem Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401), 6. Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 80, poz. 563). 20
