1 3/5/PL/3 Klapy zwrotne Typu ARK ARK1 Klapy nadciśnieniowe Typu ARK2

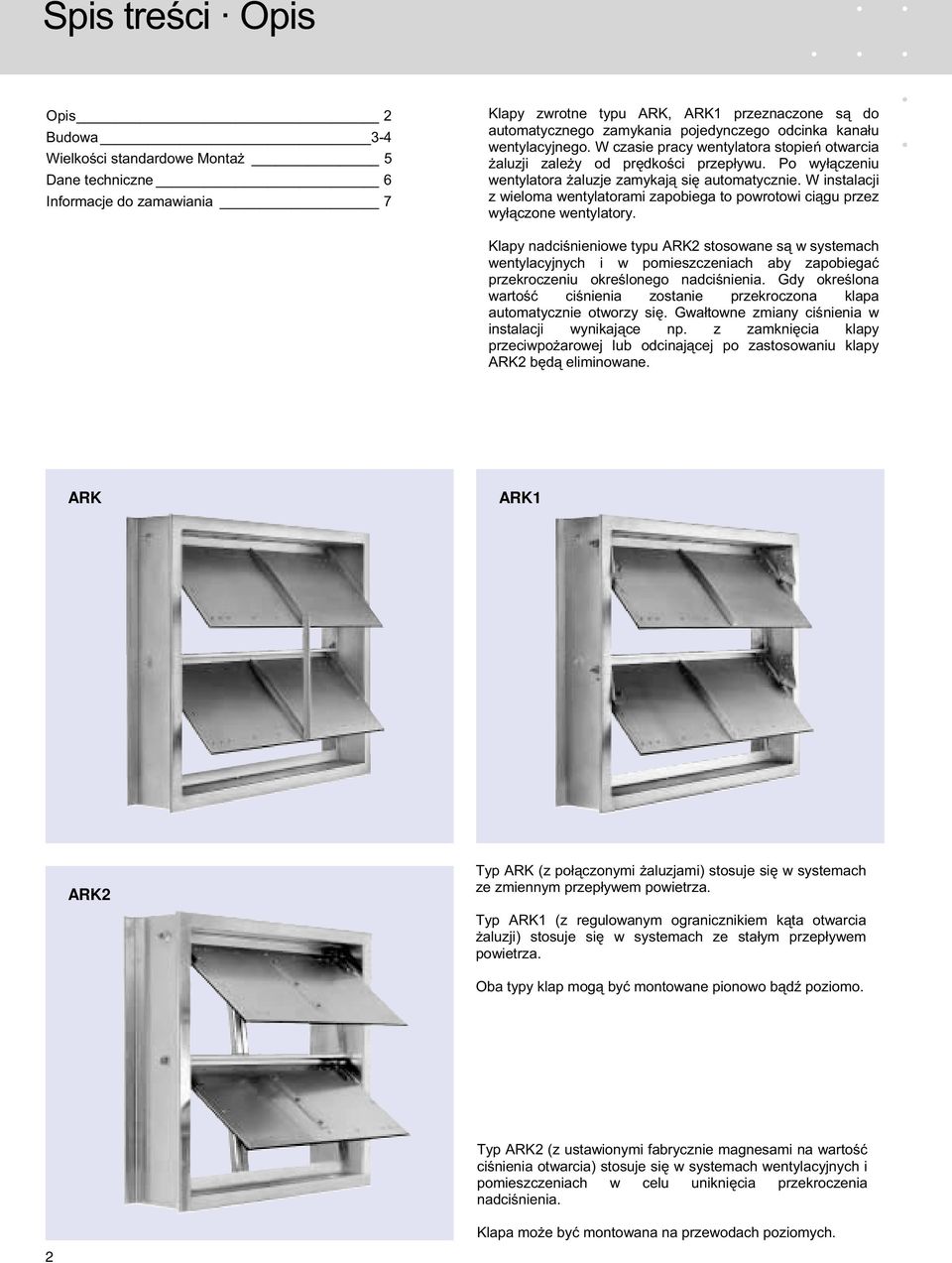

2 Spis treści Opis Opis 2 Budowa 3-4 Wielkoci standardowe Monta 5 Dane techniczne 6 Informacje do zamawiania 7 Klapy zwrotne typu ARK, ARK1 przeznaczone s do automatycznego zamykania pojedynczego odcinka kanau wentylacyjnego. W czasie pracy wentylatora stopie otwarcia aluzji zaley od prdkoci przepywu. Po wyczeniu wentylatora aluzje zamykaj si automatycznie. W instalacji z wieloma wentylatorami zapobiega to powrotowi cigu przez wyczone wentylatory. Klapy nadcinieniowe typu ARK2 stosowane s w systemach wentylacyjnych i w pomieszczeniach aby zapobiega przekroczeniu okrelonego nadcinienia. Gdy okrelona warto cinienia zostanie przekroczona klapa automatycznie otworzy si. Gwatowne zmiany cinienia w instalacji wynikajce np. z zamknicia klapy przeciwpoarowej lub odcinajcej po zastosowaniu klapy ARK2 bd eliminowane. ARK ARK1 ARK2 Typ ARK (z poczonymi aluzjami) stosuje si w systemach ze zmiennym przepywem powietrza. Typ ARK1 (z regulowanym ogranicznikiem kta otwarcia aluzji) stosuje si w systemach ze staym przepywem powietrza. Oba typy klap mog by montowane pionowo bd poziomo. Typ ARK2 (z ustawionymi fabrycznie magnesami na warto cinienia otwarcia) stosuje si w systemach wentylacyjnych i pomieszczeniach w celu uniknicia przekroczenia nadcinienia. Klapa moe by montowana na przewodach poziomych. 2

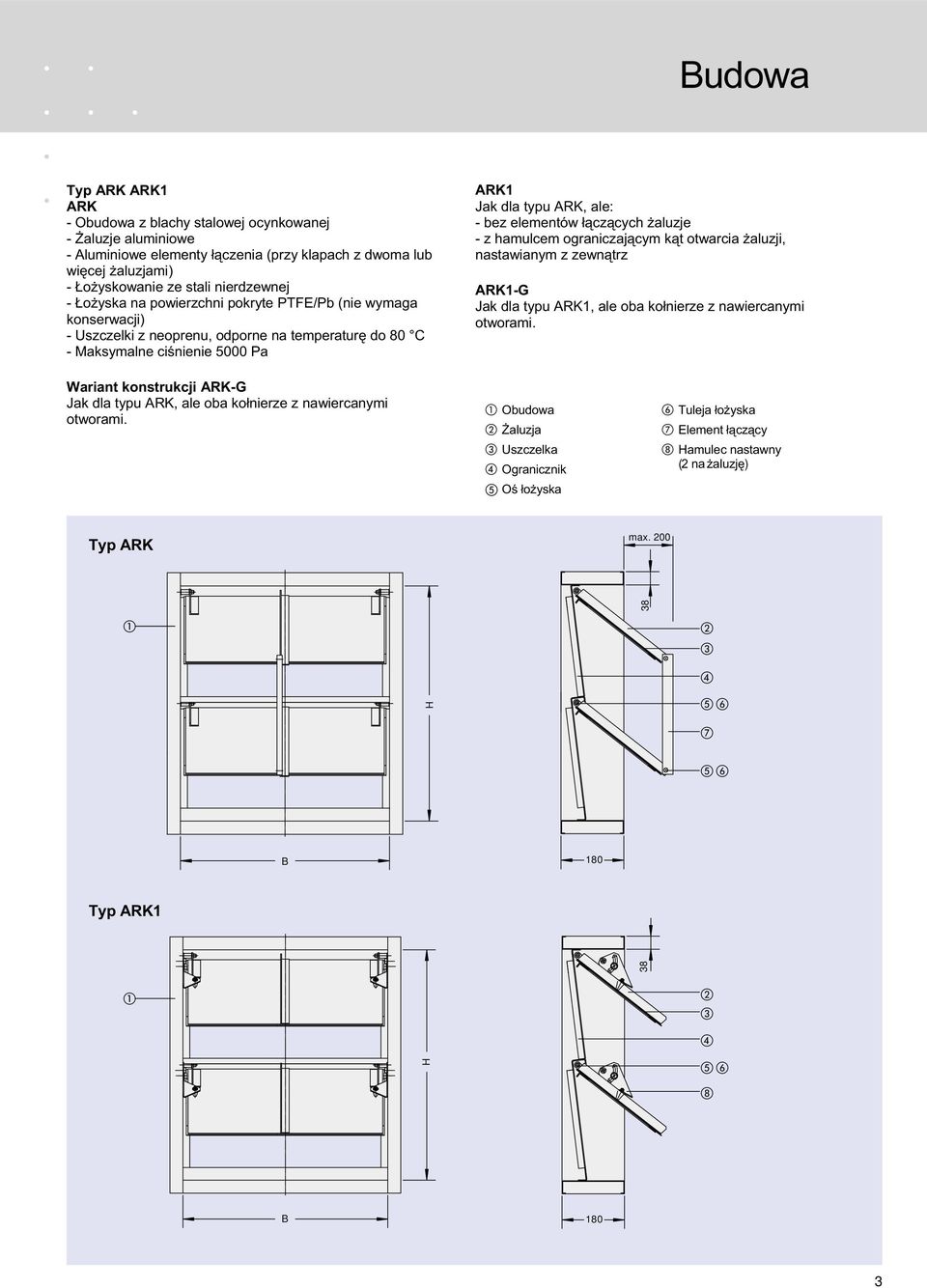

3 Budowa Typ ARK ARK1 ARK - Obudowa z blachy stalowej ocynkowanej - aluzje aluminiowe - Aluminiowe elementy czenia (przy klapach z dwoma lub wicej aluzjami) - oyskowanie ze stali nierdzewnej - oyska na powierzchni pokryte PTFE/Pb (nie wymaga konserwacji) - Uszczelki z neoprenu, odporne na temperatur do 80 C - Maksymalne cinienie 5000 Pa ARK1 Jak dla typu ARK, ale: - bez elementów czcych aluzje - z hamulcem ograniczajcym kt otwarcia aluzji, nastawianym z zewntrz ARK1-G Jak dla typu ARK1, ale oba konierze z nawiercanymi otworami. Wariant konstrukcji ARK-G Jak dla typu ARK, ale oba konierze z nawiercanymi otworami. Obudowa Żaluzja Uszczelka Ogranicznik Oś łożyska Tuleja łożyska Element łączący amulec nastawny (2 na żaluzję) Typ ARK max B 180 Typ ARK1 38 B 180 3

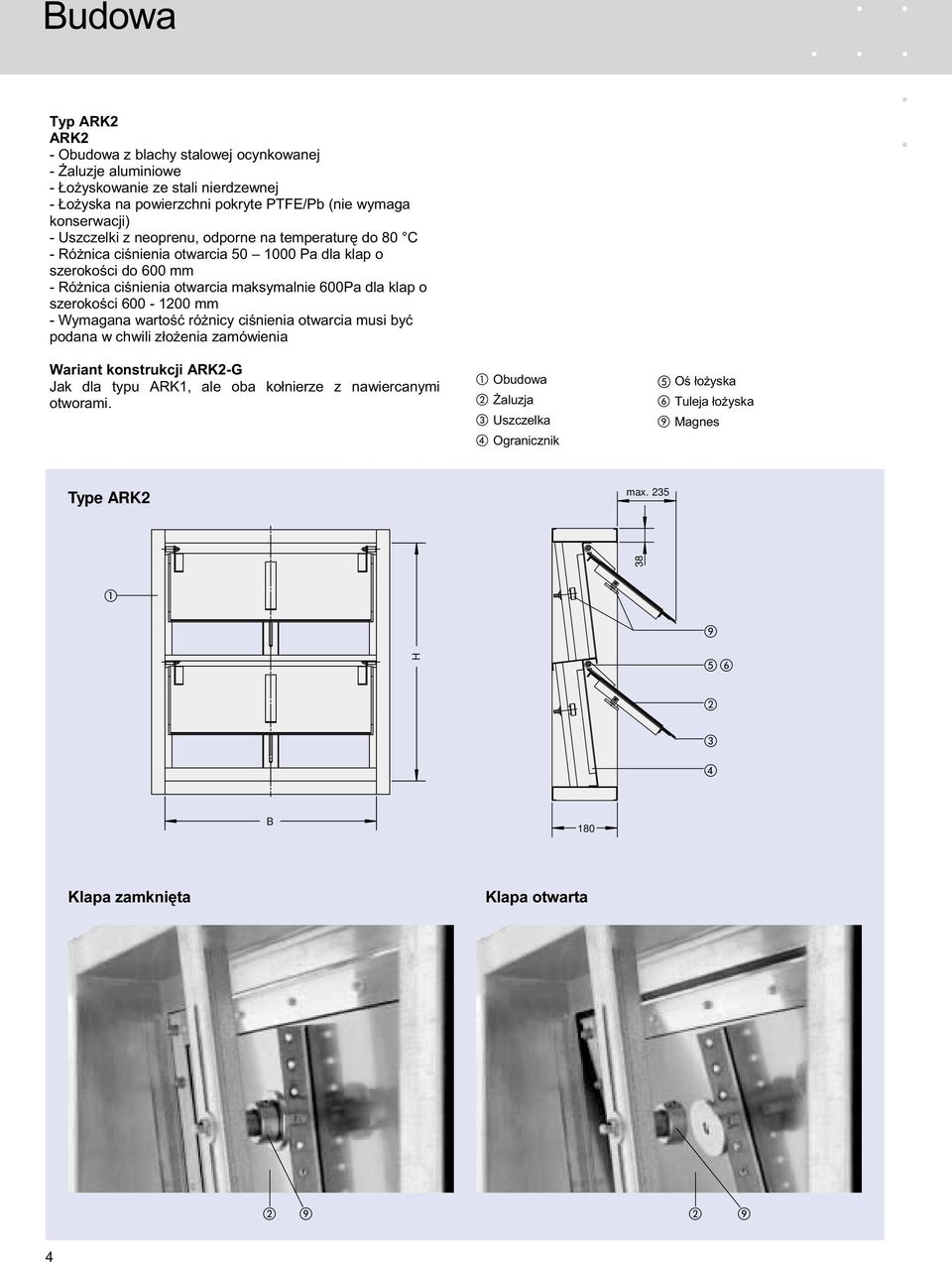

4 Budowa Typ ARK2 ARK2 - Obudowa z blachy stalowej ocynkowanej - aluzje aluminiowe - oyskowanie ze stali nierdzewnej - oyska na powierzchni pokryte PTFE/Pb (nie wymaga konserwacji) - Uszczelki z neoprenu, odporne na temperatur do 80 C - Rónica cinienia otwarcia Pa dla klap o szerokoci do 600 mm - Rónica cinienia otwarcia maksymalnie 600Pa dla klap o szerokoci mm - Wymagana warto rónicy cinienia otwarcia musi by podana w chwili zoenia zamówienia Wariant konstrukcji ARK2-G Jak dla typu ARK1, ale oba konierze z nawiercanymi otworami. Obudowa Żaluzja Uszczelka Ogranicznik Oś łożyska Tuleja łożyska Magnes Type ARK2 max B 180 Klapa zamknięta Klapa otwarta 4

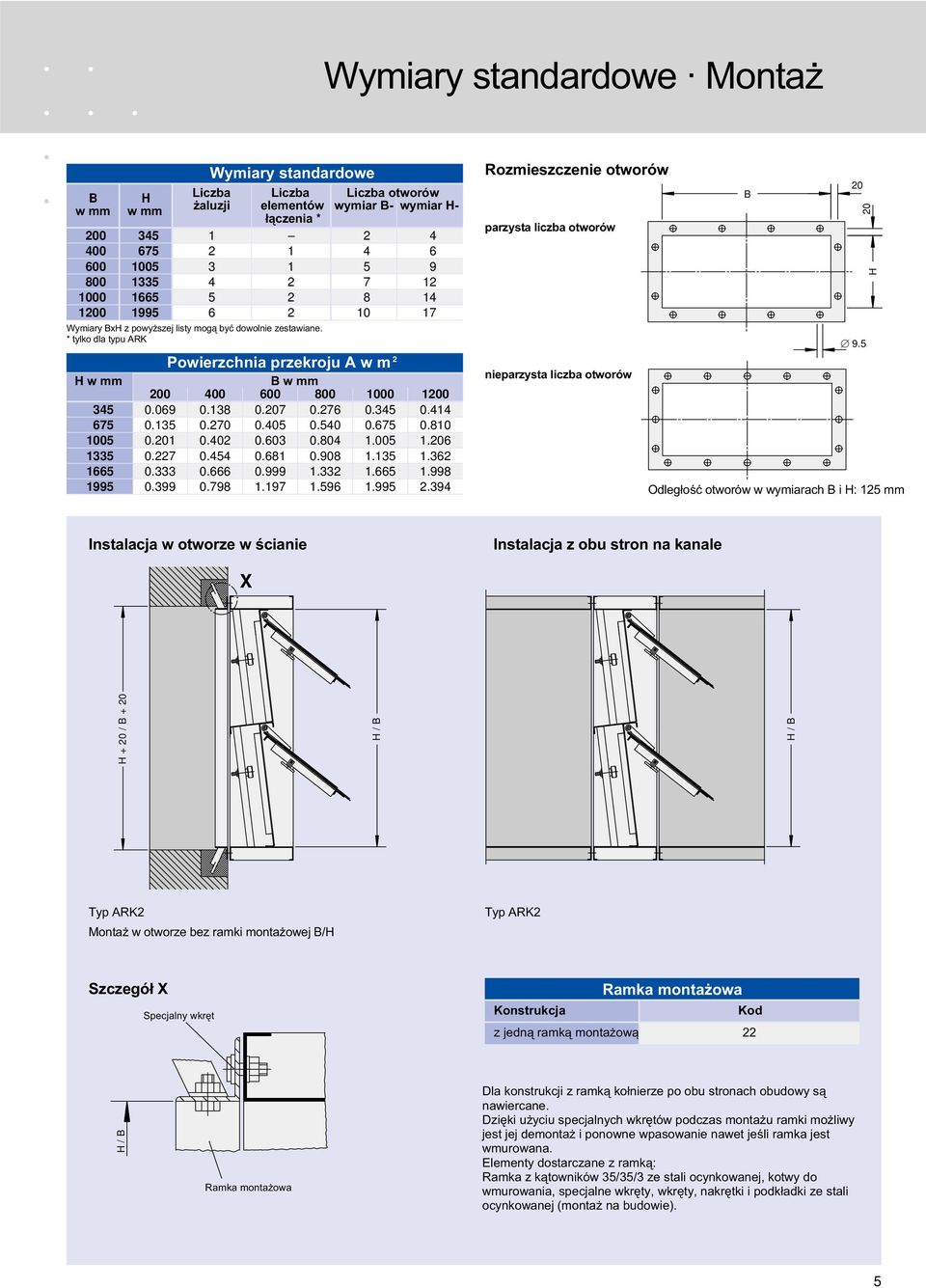

5 Wymiary standardowe Montaż Wymiary standardowe B Liczba Liczba Liczba otworów w mm w mm żaluzji elementów wymiar B- wymiar - łączenia * Wymiary Bx z powyższej listy mogą być dowolnie zestawiane. * tylko dla typu ARK Powierzchnia przekroju A w m 2 w mm B w mm Rozmieszczenie otworów B parzysta liczba otworów nieparzysta liczba otworów Odległość otworów w wymiarach B i : 125 mm Instalacja w otworze w ścianie Instalacja z obu stron na kanale X + 20 / B + 20 / B / B Typ ARK2 Montaż w otworze bez ramki montażowej B/ Typ ARK2 Szczegół X Specjalny wkręt Ramka montażowa Konstrukcja Kod z jedną ramką montażową 22 /B Ramka montażowa Dla konstrukcji z ramk konierze po obu stronach obudowy s nawiercane. Dziki uyciu specjalnych wkrtów podczas montau ramki moliwy jest jej demonta i ponowne wpasowanie nawet jeli ramka jest wmurowana. Elementy dostarczane z ramk: Ramka z ktowników 35/35/3 ze stali ocynkowanej, kotwy do wmurowania, specjalne wkrty, wkrty, nakrtki i podkadki ze stali ocynkowanej (monta na budowie). 5

6 Dane techniczne Oznaczenia: B w mm: Szeroko w mm: Wysoko A w m 2 : Pole powierzchni przekroju (patrz strona 5) v w m/s: Prdko powietrza w odniesieniu do powierzchni A dla klapy otwartej p t w Pa: Cakowita strata cinienia (monta w kanale) p D w Pa: Rónica cinienia przy klapie zamknitej V L w l/s: Nieszczelno (niezalena od szerokoci B) p O w Pa: Rónica cinienia otwarcia V w m 3 /h: Wynikowa warto przepywu powietrza Przykad 1 Dane: Klapa zwrotna typu ARK B = 600 mm, = 1005 mm p D = 2000 Pa, v = 7 m/s Monta poziomy Szukane: Cakowita strata cinienia p t Nieszczelno V L Wynik: (z wykresu) p t = 100 Pa V L = 1.3 m/s (4.7 m 3 /h) Przykad 2 Dane: Klapa nadcinieniowa typu ARK Pa B = 600 mm, = 1005 mm, A = 0.6 m 2 p O = 1000 Pa, v = 2 m/s Szukane: Cakowita strata cinienia p t (klapa otwarta) Wynikowa warto przepywu V Wynik: p t = 50 Pa V = v A 3600 = = 4320 m 3 /h Strata ciśnienia typy ARK ARK1 Strata ciśnienia typ ARK Pa Pa p t 60 p t m/s m/s v v Nieszczelność typy ARK ARK1 Sposób montażu mm przewód poziomy (krzywa 1) 2 przewód pionowy (krzywa 2) 3 przewód poziomy 4000 p t Pa 3000 p D 2000 p t p D l/s V. 6 m 3 /h L Sposób montażu Wykres Typ ARK Typ ARK1 Typ ARK2 Strata ciśnienia Nieszczelność 3 3-6

7 Informacje do zamawiania Klucz do zamawiania Brak danych dla wykonania podstawowego ARK-G / 600 x 1005 / 22 Oznaczenie typu ARK ARK1 Warianty konstrukcji Wielkości B x 1 wmm (patrz strona 5) Ramka montażowa 22 0 = bez ramki montażowej Tekst opisowy Klapy zwrotne automatycznie odcinajce odcinki kanau wentylacyjnego, maksymalne cinienie wsteczne 5000 Pa (dziaajce w kierunku zamknicia). Materia i warianty wykonania: Szczegóy patrz strona 3 Ramka montaowa: Szczegóy patrz strona 5 Wyrób: TROX Typy: ARK ARK1 Przykład zamówienia Wyrób: TROX Typ: ARK-G / 600 x 1005 / 22 Ilość: 4 Brak danych dla wykonania podstawowego ARK2-G / 600 x 1005 / 22 / Pa Oznaczenie typu ARK2 Warianty konstrukcji Wielkości B x 1 w mm (patrz strona 5) Tekst opisowy Klapy nadcinieniowe wyposaone z zamek magnetyczny zabezpieczajce systemy wentylacyjne i pomieszczenia w budynkach przed wystpieniem nadcinienia. Rónica cinienia otwarcia Pa dla klap o szerokoci do 600 mm. Rónica cinienia otwarcia maksymalnie 600 Pa dla klap o szerokoci mm. Materia i warianty wykonania: Szczegóy patrz strona 4 Ramka montaowa: Szczegóy patrz strona 5 Wyrób: TROX Typy: ARK2 Różnica ciśnienia otwarcia Specyfikowana w Pa Ramka montażowa 22 0 = bez ramki montażowej Przykład zamówienia Wyrób: TROX Typ: ARK2-G / 600 x 1005 / 22 / 1000 Pa Ilość: 4 7
