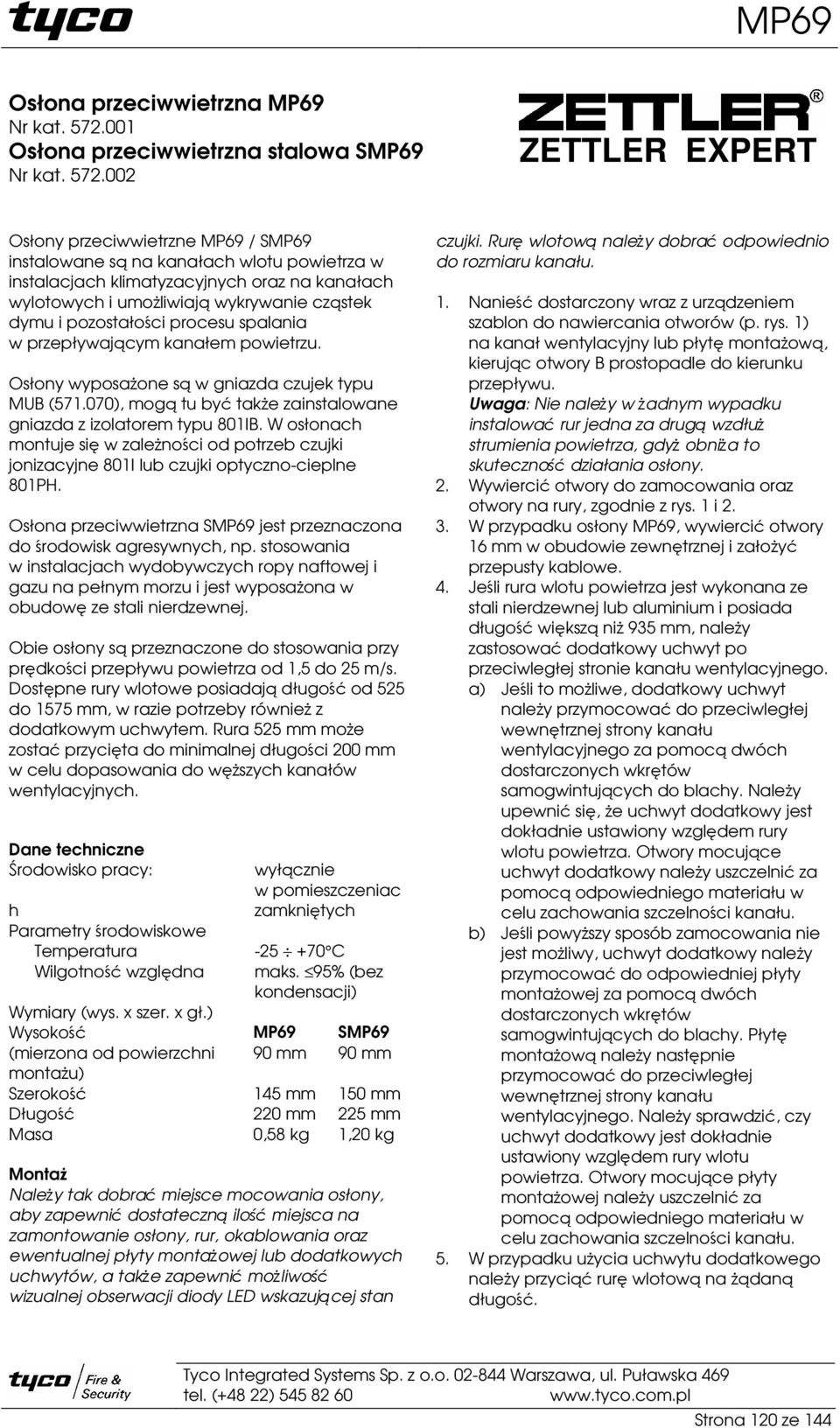

1 Osłona przeciwwietrzna Nr kat Osłona przeciwwietrzna stalowa S Nr kat ZETTLER EXPERT Osłony przeciwwietrzne / S instalowane s na kanałach wlotu powietrza w instalacjach klimatyzacyjnych oraz na kanałach wylotowych i umoliwiaj wykrywanie czstek dymu i pozostałoci procesu spalania w przepływajcym kanałem powietrzu. Osłony wyposaone s w gniazda czujek typu MUB ( ), mog tu by take zainstalowane gniazda z izolatorem typu 801IB. W osłonach montuje si w zalenoci od potrzeb czujki jonizacyjne 801I lub czujki optyczno-cieplne 801PH. Osłona przeciwwietrzna S jest przeznaczona do rodowisk agresywnych, np. stosowania w instalacjach wydobywczych ropy naftowej i gazu na pełnym morzu i jest wyposaona w obudow ze stali nierdzewnej. Obie osłony s przeznaczone do stosowania przy prdkoci przepływu powietrza od 1,5 do 25 m/s. Dostpne rury wlotowe posiadaj długo od 525 do 1575 mm, w razie potrzeby równie z dodatkowym uchwytem. Rura 525 mm moe zosta przycita do minimalnej długoci 200 mm w celu dopasowania do wszych kanałów wentylacyjnych. Dane techniczne rodowisko pracy: wyłcznie w pomieszczeniac h zamknitych Parametry rodowiskowe Temperatura C Wilgotno wzgldna maks. 95% (bez kondensacji) Wymiary (wys. x szer. x gł.) Wysoko S (mierzona od powierzchni 90 mm 90 mm montau) Szeroko 145 mm 150 mm Długo 220 mm 225 mm Masa 0,58 kg 1,20 kg Monta Naley tak dobra miejsce mocowania osłony, aby zapewni dostateczn ilo miejsca na zamontowanie osłony, rur, okablowania oraz ewentualnej płyty montaowej lub dodatkowych uchwytów, a take zapewni moliwo wizualnej obserwacji diody LED wskazujcej stan czujki. Rur wlotow naley dobra odpowiednio do rozmiaru kanału. 1. Nanie dostarczony wraz z urzdzeniem szablon do nawiercania otworów (p. rys. 1) na kanał wentylacyjny lub płyt montaow, kierujc otwory B prostopadle do kierunku przepływu. Uwaga: Nie naley w adnym wypadku instalowa rur jedna za drug wzdłu strumienia powietrza, gdy obnia to skuteczno działania osłony. 2. Wywierci otwory do zamocowania oraz otwory na rury, zgodnie z rys. 1 i W przypadku osłony, wywierci otwory 16 mm w obudowie zewntrznej i załoy przepusty kablowe. 4. Jeli rura wlotu powietrza jest wykonana ze stali nierdzewnej lub aluminium i posiada długo wiksz ni 935 mm, naley zastosowa dodatkowy uchwyt po przeciwległej stronie kanału wentylacyjnego. a) Jeli to moliwe, dodatkowy uchwyt naley przymocowa do przeciwległej wewntrznej strony kanału wentylacyjnego za pomoc dwóch dostarczonych wkrtów samogwintujcych do blachy. Naley upewni si, e uchwyt dodatkowy jest dokładnie ustawiony wzgldem rury wlotu powietrza. Otwory mocujce uchwyt dodatkowy naley uszczelni za pomoc odpowiedniego materiału w celu zachowania szczelnoci kanału. b) Jeli powyszy sposób zamocowania nie jest moliwy, uchwyt dodatkowy naley przymocowa do odpowiedniej płyty montaowej za pomoc dwóch dostarczonych wkrtów samogwintujcych do blachy. Płyt montaow naley nastpnie przymocowa do przeciwległej wewntrznej strony kanału wentylacyjnego. Naley sprawdzi, czy uchwyt dodatkowy jest dokładnie ustawiony wzgldem rury wlotu powietrza. Otwory mocujce płyty montaowej naley uszczelni za pomoc odpowiedniego materiału w celu zachowania szczelnoci kanału. 5. W przypadku uycia uchwytu dodatkowego naley przyci rur wlotow na dan długo. Strona 120 ze 144

002 ZETTLER EXPERT Osłony przeciwwietrzne / S instalowane s na kanałach wlotu powietrza w instalacjach klimatyzacyjnych oraz na kanałach wylotowych i umoliwiaj wykrywanie czstek dymu i pozostałoci

2 (rura wlotowa dla = szeroko kanału + 65 mm), rura wlotowa dla S = szeroko kanału + 69 mm). Kierunek przepływu powietrza Na tym kocu rur naley przyci na dan długo i ponownie nałoy zalepk Kierunek skosu przeciwny do kierunku przepływu Otwory wlotu powietrza Kierunek na wprost przepływajcego powietrza Osłona przeciwwietrzna MP65 / S z szablonem do nawiercania otworów A = otwory na ruby mocujce B = otwory o rednicy min. 22, maks. 25 mm Strona montau Rysunek 1. Szablon do nawiercania otworów Otwory wlotu powietrza le bliej jednego z koców rur wlotowych ni drugiego. Rur wlotow naley przyci na dan długo po stronie koca lecego bliej wspomnianych otworów. 6. Sprawdzi, czy na rur wlotow została nałoona zalepka. 7. Oznaczy komor na kocach rury wlotu i wylotu powietrza w taki sposób, by równie po zamocowaniu było widoczne, w którym kierunku znajduj si otwory wejciowe w rurze wlotowej oraz zakoczenie rury wylotowej Rysunek Wymiary mocowania Rura wlotowa Rura wylotowa Rysunek 3. Rura wlotowa Rury probiercze Rura wylotowa Przy dalszej instalacji istniej dwie róne drogi postpowania: - W sposobie postpowania 1 dolna cz z osłon przeciwwietrzn zostaje zainstalowana bez rur na płycie montaowej lub kanale. - W sposobie postpowania 2 instalowane s rury w dolnej czci osłony, a nastpnie dół jest mocowany do płyty montaowej lub kanału. Sposób postpowania 1 a) Korzystajc z płyty montaowej, doln cz osłony przeciwwietrznej naley przymocowa do płyty za pomoc czterech wkrtów z podkładkami i piercieniami uszczelniajcymi (brak w zestawie), a nastpnie przykrci płyt montaow do kanału. b) Przy montau bez wykorzystywania płyty, doln cz osłony naley przykrci do kanału za pomoc 4 wkrtów do blachy M4 o długoci 19 mm (brak w zestawie). c) Sprawdzi, czy na rurze wlotowej jest nałoona zalepka i wsun rury przez obudow w otwory montaowe. Rur naley wsun take w uchwyt dodatkowy, jeli takowy jest wykorzystywany. d) Rury powinny wystawa ok mm ponad krawd nacinanych piercieni sprystych. Naley sprawdzi, czy w górnej czci piercieni s załoone opaski zaciskowe. Ostronie zacisn opaski. Sposób postpowania 2 a) Poluzowa opaski i wsun rury poprzez nacinane piercienie spryste tak, by sigały nieco w głb. Strona 121 ze 144

powietrza Osłona przeciwwietrzna MP65 / S z szablonem do nawiercania otworów A = otwory na ruby mocujce B = otwory o rednicy min. 22, maks. 25 mm Strona montau Rysunek 1.

3 b) Rury powinny wystawa ok mm ponad krawd nacinanych piercieni sprystych. Naley sprawdzi, czy w górnej czci piercieni s załoone opaski zaciskowe. Ostronie zacisn opaski. c) Korzystajc z płyty montaowej, doln cz osłony przeciwwietrznej naley przymocowa do płyty za pomoc czterech wkrtów z podkładkami i piercieniami uszczelniajcymi (brak w zestawie), a nastpnie przykrci płyt montaow do kanału. d) Sprawdzi, czy na rurze wlotowej jest nałoona zalepka i wsun rury przez obudow w otwory montaowe. Rur naley wsun take w uchwyt dodatkowy, jeli takowy jest wykorzystywany. e) Przy montau bez wykorzystywania płyty, doln cz osłony przeciwwietrznej naley przykrci do kanału za pomoc 4 wkrtów do blachy M4 o długoci 19 mm (brak w zestawie). f) Jeli wykorzystywana bdzie płyta montaowa, przykrci płyt do kanału. 8. W razie potrzeby dołczy skrzynk rozdzielcz. 9. Sprawdzi, czy gniazdo czujki jest zainstalowane tak, by znacznik LED znajdował si w pobliu rury wlotowej. Jeli znacznik jest odwrócony o 180º, odpowiednio zmieni sposób umocowania gniazda. 10. Połczy kabel z gniazdem czujki w sposób opisany w instrukcji montau gniazda. Mona dołczy wskaniki ostrzegawcze. Zamocowa przepusty kablowe w celu zapewniania szczelnoci. Sprawdzenie czujki w systemie (elektrycznie) Przy wbudowanej czujce i działajcym systemie sprawdzi prawidłowo funkcjonowania instalacji w stanie gotowoci i w stanie alarmu. Po sprawdzeniu upewni si, czy płyta poredniczca jest właciwie umieszczona na górnej, przezroczystej czci. Umocowa górn cz za pomoc czterech wkrtów uwaajc, by ich nie zerwa gwintu. Umieci na obudowie tabliczk samoprzylepn z oznaczeniem modelu osłony ( lub S) w sposób zapewniajcy jej jak najlepsz widoczno. Informacje do zamówie Uwaga: Osłona przeciwwietrzna dostarczana jest z gniazdem czujki. Czujk oraz rury naley zamawia oddzielnie. Osłona przeciwwietrzna Osłona przeciwwietrzna S Rura wlotowa 525 mm, aluminiowa Rura wlotowa 675 mm, aluminiowa Rura wlotowa 825 mm, aluminiowa Rura wlotowa 975 mm, aluminiowa Rura wlotowa 1275 mm, aluminiowa Rura wlotowa 1575 mm, aluminiowa Rura wlotowa 525 mm, stal nierdzewna Rura wlotowa 675 mm, stal nierdzewna Rura wlotowa 825 mm, stal nierdzewna Rura wlotowa 975 mm, stal nierdzewna Rura wlotowa 1275 mm, stal nierdzewna Rura wlotowa 1575 mm, stal nierdzewna Z kad z rur wlotowych dostarczana jest w zestawie rura wylotowa. Strona 122 ze 144

płyt montaow do kanału. d) Sprawdzi, czy na rurze wlotowej jest nałoona zalepka i wsun rury przez obudow w otwory montaowe. Rur naley wsun take w uchwyt dodatkowy, jeli takowy jest wykorzystywany.

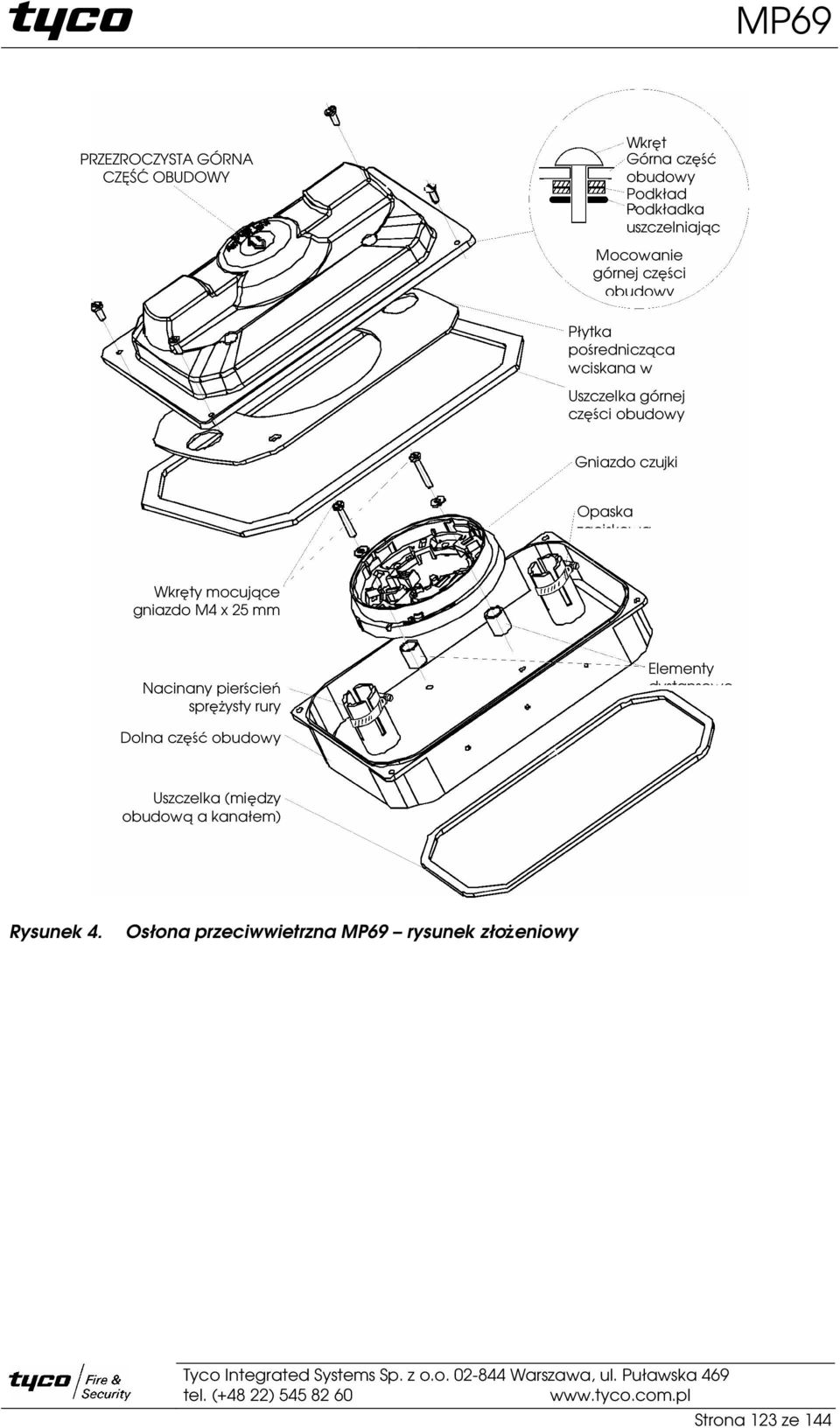

4 PRZEZROCZYSTA GÓRNA CZ OBUDOWY Wkrt Górna cz Podkład ki Podkładka uszczelniajc a Mocowanie górnej czci Płytka poredniczca wciskana w Uszczelka górnej czci Gniazdo czujki Opaska zaciskowa Wkrty mocujce gniazdo M4 x 25 mm Nacinany piercie sprysty rury Elementy dystansowe Dolna cz Uszczelka (midzy obudow a kanałem) Rysunek 4. Osłona przeciwwietrzna rysunek złoeniowy Strona 123 ze 144

Wkrty mocujce gniazdo M4 x 25 mm Nacinany piercie sprysty rury Elementy dystansowe Dolna cz

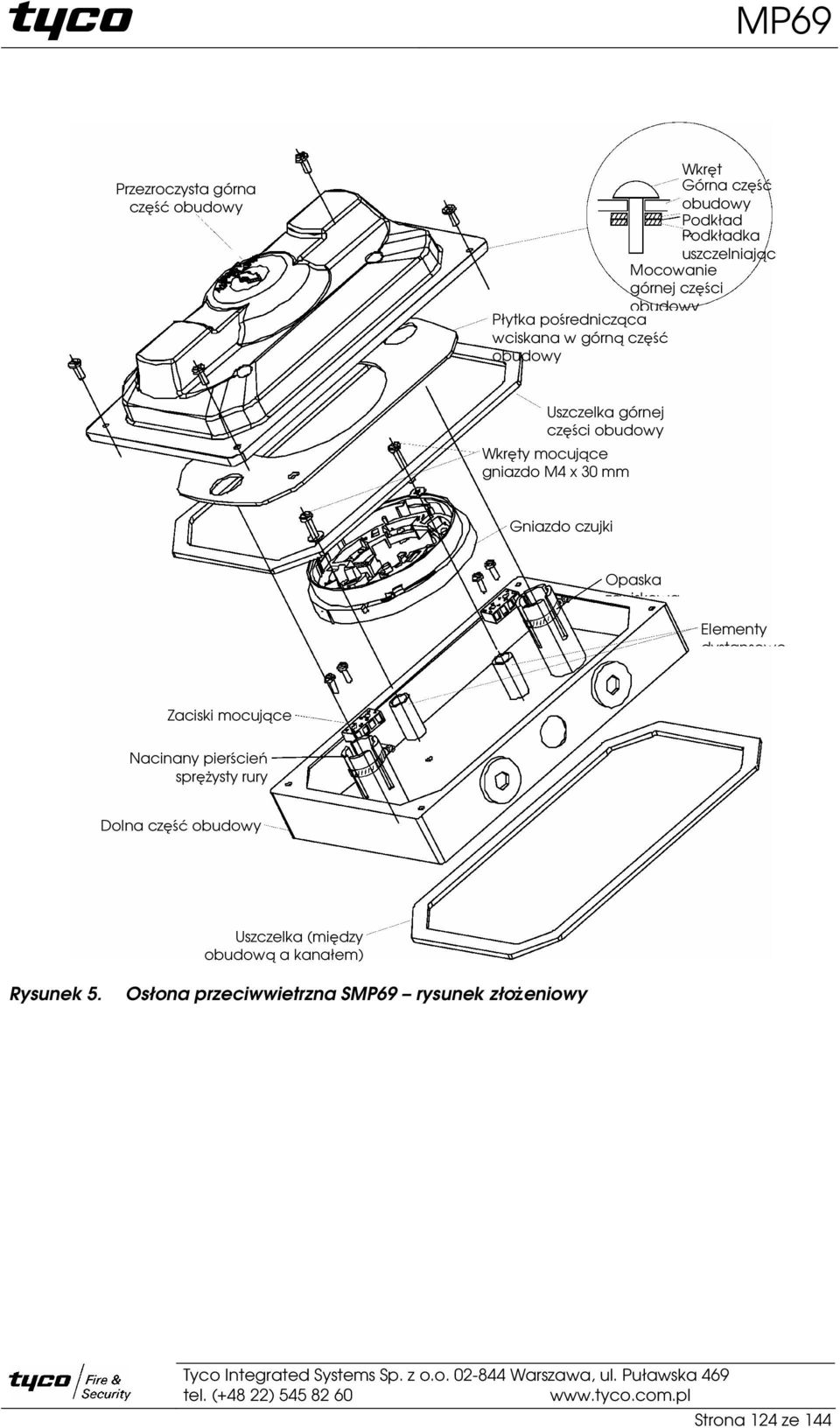

5 Przezroczysta górna cz Wkrt Górna cz Podkład ki Podkładka uszczelniajc Mocowanie a górnej czci Płytka poredniczca wciskana w górn cz Uszczelka górnej czci Wkrty mocujce gniazdo M4 x 30 mm Gniazdo czujki Opaska zaciskowa Elementy dystansowe Zaciski mocujce Nacinany piercie sprysty rury Dolna cz Uszczelka (midzy obudow a kanałem) Rysunek 5. Osłona przeciwwietrzna S rysunek złoeniowy Strona 124 ze 144

czujki Opaska zaciskowa Elementy dystansowe Zaciski mocujce Nacinany piercie sprysty rury Dolna cz
