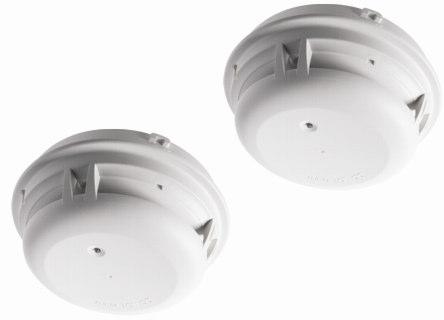

1 ASAtechnology TM Adresowalne detektory magistrali C-NET Cerberus PRO Przetwarzanie sygnałów oparte na technologii ASAtechnology TM Detekcja sterowana zdarzeniami Analiza trzech kryteriów: dymu, ciepła i gazu (OOHC740) Bardzo szybka reakcja dla wszystkich poarów z tlenkiem wgla (OOHC740) Oddzielna detekcja tlenku wgla CO (OOHC740) Wczesne i niezawodne wykrywanie poarów w zarodku Wysoka odporno na zjawiska zakłócajce System redundantnych czujników Czujka przeznaczona do wykrywania zjawisk poarowych przy przepływie powietrza w zakresie od 1 do 20 m/s Dostosowanie do przyszłych wymaga, dziki moliwoci programowania Komunikacja przez C-NET (indywidualne adresowanie) Automatyczne przydzielanie adresu podczas uruchamiania Konstrukcja i materiały dostosowane do wymaga ochrony rodowiska.

2 Cechy główne Ochrona rodowiska naturalnego Ekologiczny proces technologiczny Materiały nadajce si do recyklingu Moliwo łatwego rozdzielenia elementów elektronicznych oraz tworzyw sztucznych. Główne cechy Odporno na czynniki rodowiskowe oraz zakłócenia, takie jak pył, włókna, owady, wilgotno, skrajne temperatury, zakłócenia elektromagnetyczne, opary korozyjne, wibracje, udary, aerozole syntetyczne oraz nietypowe zjawiska poarowe Odporne na uderzenia, zabezpieczenie antysabotaowe Przetwarzanie sygnałów oparte na technologii ASAtechnology TM ('Advanced Signal Analysis') Detekcja sterowana harmonogramem i procesami Wysoka odporno na zakłócenia elektroniczne Zabezpieczone układy elektroniczne, wysoka jako komponentów Zaawansowana kontrola czujników i układów elektronicznych Redundatny, wysokiej jakoci system czujników Wbudowany izolator zwar, lokalizujcy miejsce uszkodzenia i izolujcy uszkodzon cz magistrali Wbudowany wskanik zadziałania (WZ) o widzialnoci 360 Moliwo podpicia do 2 wskaników zadziałania do czujki Automatyczne przydzielanie adresu podczas uruchamiania Ten sam typ gniazd do wszystkich czujek, zarówno do montau powierzchniowego jak i sufitów podwieszanych Akcesoria opcjonalne Element blokujcy czujk przed kradzie Płytki opisowe FDBZ291 Uszczelka RS720 do zwikszenia kategorii ochrony Mikrozłcza DBZ1190-AA ( mm 2 ) Zaciski pomocnicze DBZ1190-AB ( mm 2 ) Gniazdo z sygnalizatorem DBS720 Rezystory PSR720 i PSR720-2 (tylko dla OOH740) OOH740 wielodetektorowa czujka dymu, ASA Czujka wielodetektorowa składa si z: Czujka Osłona przeciwzapyleniowa Działanie W czujce wykorzystano zjawisko optycznego rozpraszania wiatła w przód i wstecz oparte o detekcj przez dwa niezalene czujniki optyczne Konstrukcja komory detekcyjnej chroni przed zakłóceniami pochodzcymi od owietlenia zewntrznego a jednoczenie zapewnia optymalne wykrywanie czstek dymu Dwa dodatkowe czujniki ciepła zwikszaj odporno czujki na zjawiska zakłócajce Oprogramowanie umoliwia ustawienie działania czujki jako wielodetektora, czujki optycznej lub czujki ciepła Wybór zestawów parametrów ASA dostosowany do rónych aplikacji 2

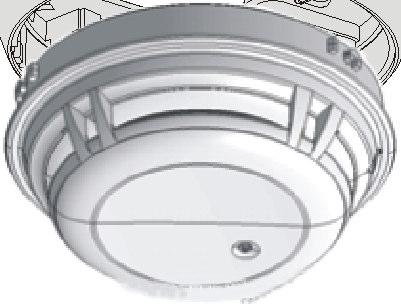

3 Zastosowanie Do wczesnego wykrywanie poarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak równie poarów tlcych Niezawodne wykrywanie poarów w rodowiskach ze zjawiskami zakłócajcymi Czujka adresowalna lub kolektywna OOHC740 czujka wielodetektorowa dymu z detektorem CO, neuronowa ASA Czujka wielodetektorowa składa si z: Czujka Osłona przeciwzapyleniowa Działanie W czujce wykorzystano zjawisko optycznego rozpraszania wiatła w przód i wstecz oparte o detekcj przez dwa niezalene czujniki optyczne Konstrukcja komory detekcyjnej chroni przed zakłóceniami pochodzcymi od owietlenia zewntrznego a jednoczenie zapewnia optymalne wykrywanie czstek dymu Dwa dodatkowe czujniki ciepła oraz dodatkowy czujnik CO zwikszaj odporno czujki na zjawiska zakłócajce i poprawiaj charakterystyk detekcji Techniczny nadzór otoczenia: alarmowanie, kiedy temperatura lub koncentracja CO przekroczy warto progow Współpraca z elektrochemicznym ogniwem CO Transmisja alarmu przekroczenia koncentracji CO poprzez niezaleny kanał alarmu technicznego Niezalene przetwarzanie sygnału przez kanał technicznego alarmu CO i przetwarzania sygnału wykrywania poaru Moliwo wyboru sposobu zachowywania si kanału alarmowego CO, niezalenie od zestawu parametrów ASA dla wykrywania poaru Wybór zestawów parametrów ASA dostosowany do rónych aplikacji Zastosowanie Do bardzo wczesnego wykrywania poarów tlcych generujcych tlenek wgla (CO) (np. poar materacy) Lub bardzo wczesne i niezawodne wykrywanie poarów w rodowiskach ze zjawiskami zwodniczymi rodowiska ze zwikszonym ryzykiem wydzielania CO, np. kotłownie, spalarnie mieci, instalacje fermentacyjne, parkingi, warsztaty samochodowe, laboratoria chemiczne lub zakłady produkcyjne Czujka adresowalna 3

4 Gniazdo DB721 Działanie Uniwersalne gniazdo do wszystkich czujek punktowych serii Cerberus PRO FD720 Zastosowanie Do montau w przypadku okablowania prowadzonego podtynkowo Do montau w przypadku okablowania prowadzonego natynkowo i rednicy 8 mm Dziki zastosowaniu gniazda z przejciem, ptla nie jest przerywana nawet podczas demontau czujki (tryb adresowalny) Gniazdo DB721D Działanie Tryb kolektywny Uniwersalne gniazdo do czujek punktowych OOH740 pracujcych w trybie kolektywnym Tryb adresowalny Uniwersalne gniazdo dla czujek punktowych OOH740 serii Cerberus PRO FD720 pracujcych w trybie kolektywnym Moliwo demontau diody Do zastosowania w trybie adresowalnym diod naley usun. Zastosowanie Do montau w przypadku okablowania prowadzonego podtynkowo Do montau w przypadku okablowania prowadzonego natynkowo i rednicy 8 mm Dziki zastosowaniu gniazda z przejciem (dioda usunita), ptla nie jest przerywana nawet podczas demontau czujki (tryb adresowalny) 4 Siemens

5 5 Monta Łatwy monta Uniwersalne gniazdo wraz z 2 boczne przepusty kablowe do wprowadzenia okablowania prowadzonego natynkowo o rednicy max 8 mm due otwory montaowe do łatwego wprowadzenia okablowania wtynkowego Bardzo due szczeliny montaowe ułatwiajce ponowne wykorzystanie otworów wywierconych podczas montau innych systemów Zaciski połczeniowe dla kabli o rednicy do 1.6 mm2 Miejsce na dodatkowe adaptery 2x DBZ1190-AA oraz 2x DBZ1190-AB Czujka moe by łatwo zainstalowana w gniedzie rcznie lub za pomoc zmieniacza czujek DX791 wraz z adapterem FDUD491 Miejsce na dodatkowe adaptery DBZ1190-AA, DBZ1190-AB Zaciski ptli oraz WZ Otwory do wprowadzenia kabli WZ 6 1a 1b Zaciski połczeniowe ptli oraz Otwory montaowe min. 40 mm do max. 90 mm WZ Wskanik zadziałania (WZ) zainstalowany na rodku czujki dziki temu nie wymaga ukierunkowania Element blokujcy czujk w gniedzie LP720 Do ochrony przed kradzie Gwintowany kołek M3 x 12 mm Klucz szecioktny 5

6 5 Płytka opisowa FDBZ291 Do identyfikacji adresu czujki Zastosowanie tylko bez elementu uszczelniajcego RS720 Element uszczelniajcy RS720 Do zwikszenia stopnia ochrony DBZ1190-AA Mikrozłcze, DBZ1190-AB-Zaciski pomocnicze Do przewodów o przekroju max 0.5 mm2 Do przewodów o przekroju max. 2,5 mm2 Do podłczania 2 wskaników zadziałania lub ekranu kabla oraz przy prowadzeniu linii odgałnej Miejsce na max 2 dodatkowe kadego typu adaptera 6 1a 1b 6 Siemens

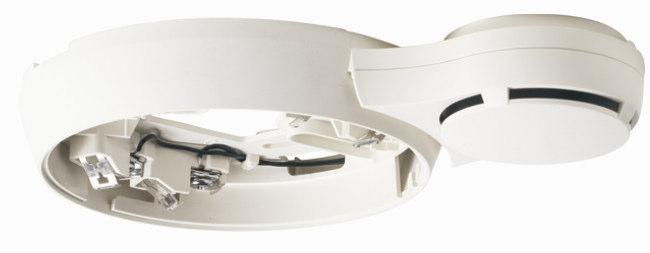

7 Gniazdo z sygnalizatorem DBS720 Gniazdo z sygnalizatorem akustycznym do alarmowania akustycznego Do stosowania ze wszystkimi czujkami punktowymi serii Cerberus PRO FD720 Wicej informacji w karcie katalogowej A6V Wymiary czujek wraz z gniazdem OOH740 (wraz z DB721D) OOHC740 (wraz z DB721) 7

8 Dane techniczne OOH740 OOHC740 Napicie robocze (modulowane) DC V DC V Pobór prdu (w stanie spoczynku) ~ A ~ A Zewntrzny wskanik zadziałania bez gniazda z sygnalizatorem akustycznym 2 2 Temperatura pracy C C Temperatura składowania C C Wilgotno 95 % rel % rel. Protokół komunikacyjny C-NET, kolektywny lub konwencjonalny C-NET Kolor biały, ~RAL 9010 biały, ~RAL 9010 Kategoria ochronna EN60529 / IEC529 IP40 IP44 IP40 IP44 z elementem uszczelniajcym RS720 CEA4021, EN 54-5, EN 54-7, EN 54-17:2005 CEA4021, EN 54-5, EN 54-7, EN 54-17:2005, VdS2806 Certyfikaty VdS LPCB G Certyfikaty morskie MED (Marine Equipment directives) GL (Germanischer Llyod) - - Dopuszczalna prdko powietrza max m/s max m/s Kompatybilno z systemami C-NET FS720 Kompatybylno z systemem kolekt. FC10 - Zarzdzanie jakoci Siemens Standard SN OOH740 OOHC740 Dane do zamówie Typ Nr katalogowy Opis Masa OOH740 S54320-F7-A3 Wielodetektorowa czujka po., ASA kg OOHC740 S54320-F8-A3 Wielodetektorowa czujka z detektorem CO, ASA kg DB721 S54319-F11-A1 Gniazdo czujki kg DB721D S54319-F15-A1 Gniazdo czujki kg Akcesoria LP720 S54319-F9-A1 Element blokujcy (2 klucze szecioktne, 100 kołków ) kg FDBZ291 A5Q Płytki opisowe (10x) kg RS720 S54319-F8-A1 Element uszczelniajcy (10x) kg DBZ1190-AA BPZ: Mikrozłcza mm kg DBZ1190-AB BPZ: Zaciski pomocnicze mm kg PSR720-1 S54319-F16-A1 Rezystor 33 k kg PSR720-2 S54319-F17-A1 Rezystor 68 k kg Wicej informacji w dokumencie A6V Siemens Sp. z o.o. Prezes Zarzdu: Peter Baudrexl Sektor Infrastructure & Cities; Dyrektor: Marek Bielski Dyrektor: Marek Bielski ul. upnicza Warszawa Polska Tel.: Fax: "# $ % & ' # ""' ( #! & "% & & & & )* + &,! (, -. )& & / ' " / / 2 & & / + )&, &. ) " &, & / & & 6 7 " ! # 3 1! 4 : ; Dokument A6V _e_pl Instrukcja Cerberus PRO Wydanie Sekcja 7
