1 PROJEKT TECHNICZNY WYKONAWCZY PRZEBUDOWA BUDYNKU STAREJ BIBLIOTEKI PRZY OSTROWSKIM CENTRUM KULTURY INSTALACJA SYGNALIZACJI ALARMU POŻARU Adres inwestycji: Inwestor: Ostrów Wielkopolski ul. Wolności 2 dz. nr 8, obręb 70 w Ostrowie Wielkopolskim Gmina Miasto Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolski Jednostka projektowa: Studio In s.c., Wrocław, ul Parkowa 42/1 Projektant instalacja sygnalizacji pożaru: mgr inż. Jarosław Tułaza sprawdzający: mgr inż Damian Musiał Wrocław, kwiecień 2012

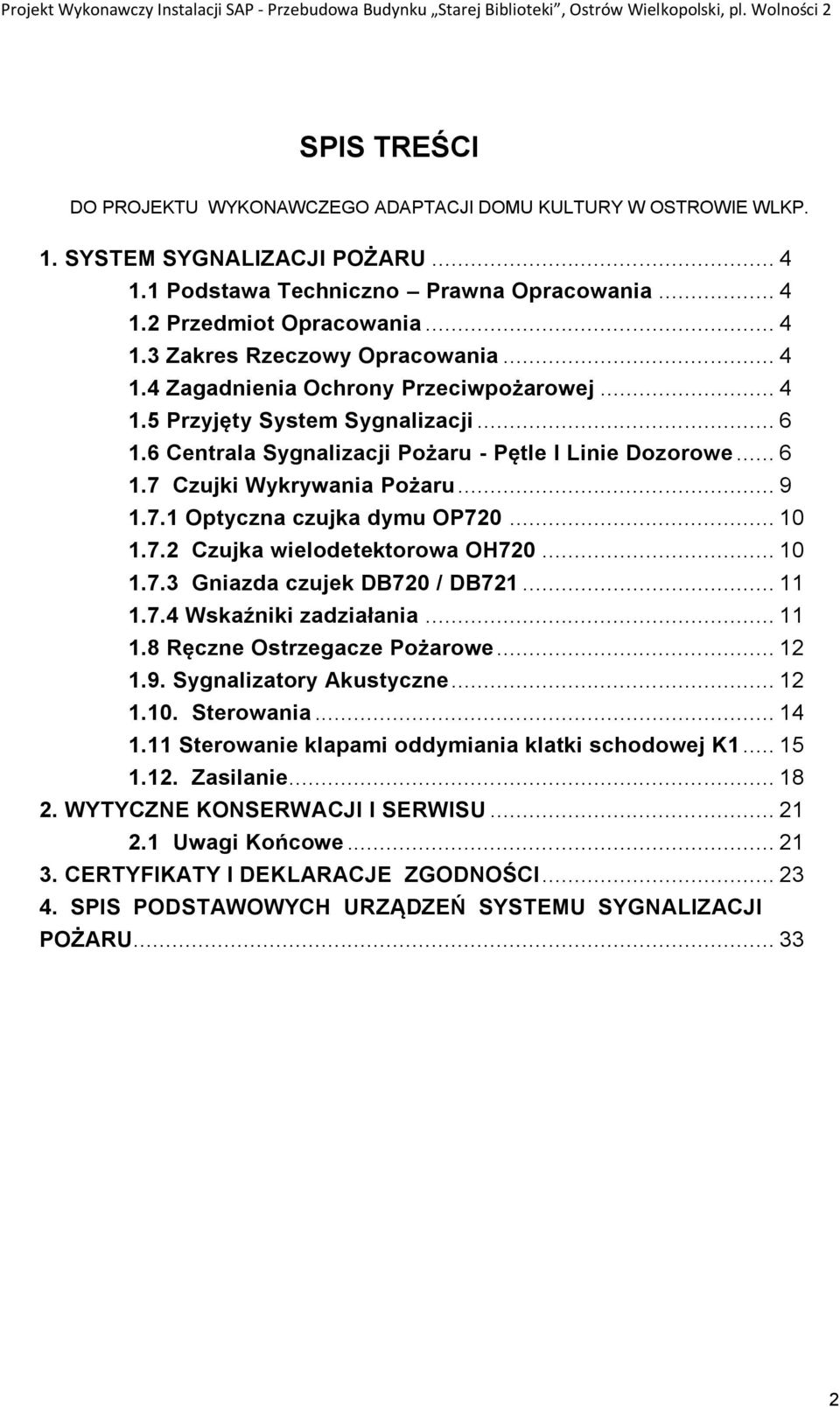

2 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 SPIS TREŚCI DO PROJEKTU WYKONAWCZEGO ADAPTACJI DOMU KULTURY W OSTROWIE WLKP. 1. SYSTEM SYGNALIZACJI POŻARU Podstawa Techniczno Prawna Opracowania Przedmiot Opracowania Zakres Rzeczowy Opracowania Zagadnienia Ochrony Przeciwpożarowej Przyjęty System Sygnalizacji Centrala Sygnalizacji Pożaru - Pętle I Linie Dozorowe Czujki Wykrywania Pożaru Optyczna czujka dymu OP Czujka wielodetektorowa OH Gniazda czujek DB720 / DB Wskaźniki zadziałania Ręczne Ostrzegacze Pożarowe Sygnalizatory Akustyczne Sterowania Sterowanie klapami oddymiania klatki schodowej K Zasilanie WYTYCZNE KONSERWACJI I SERWISU Uwagi Końcowe CERTYFIKATY I DEKLARACJE ZGODNOŚCI SPIS PODSTAWOWYCH URZĄDZEŃ SYSTEMU SYGNALIZACJI POŻARU

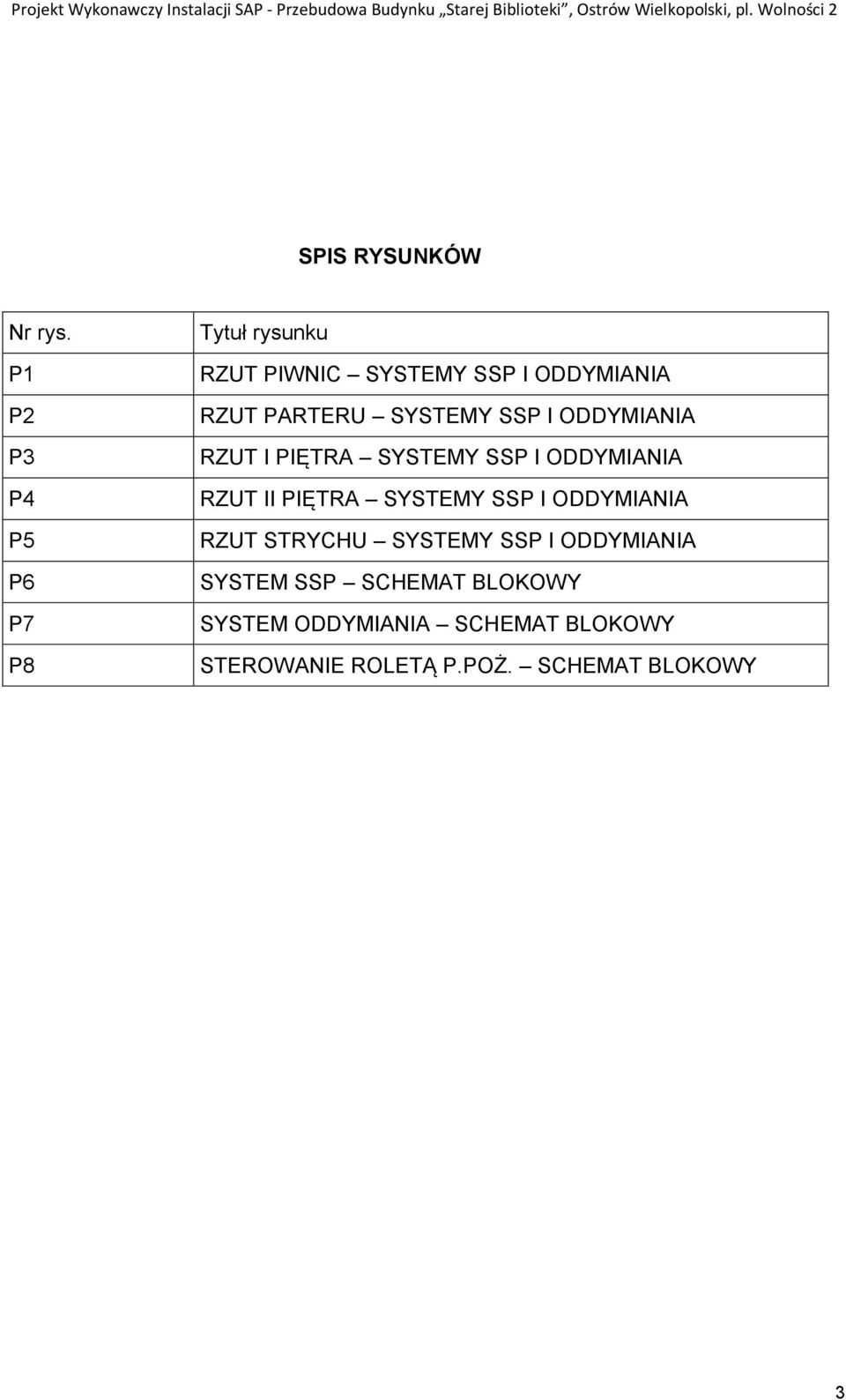

3 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 SPIS RYSUNKÓW Nr rys. P1 P2 P3 P4 P5 P6 P7 P8 Tytuł rysunku RZUT PIWNIC SYSTEMY SSP I ODDYMIANIA RZUT PARTERU SYSTEMY SSP I ODDYMIANIA RZUT I PIĘTRA SYSTEMY SSP I ODDYMIANIA RZUT II PIĘTRA SYSTEMY SSP I ODDYMIANIA RZUT STRYCHU SYSTEMY SSP I ODDYMIANIA SYSTEM SSP SCHEMAT BLOKOWY SYSTEM ODDYMIANIA SCHEMAT BLOKOWY STEROWANIE ROLETĄ P.POŻ. SCHEMAT BLOKOWY 3

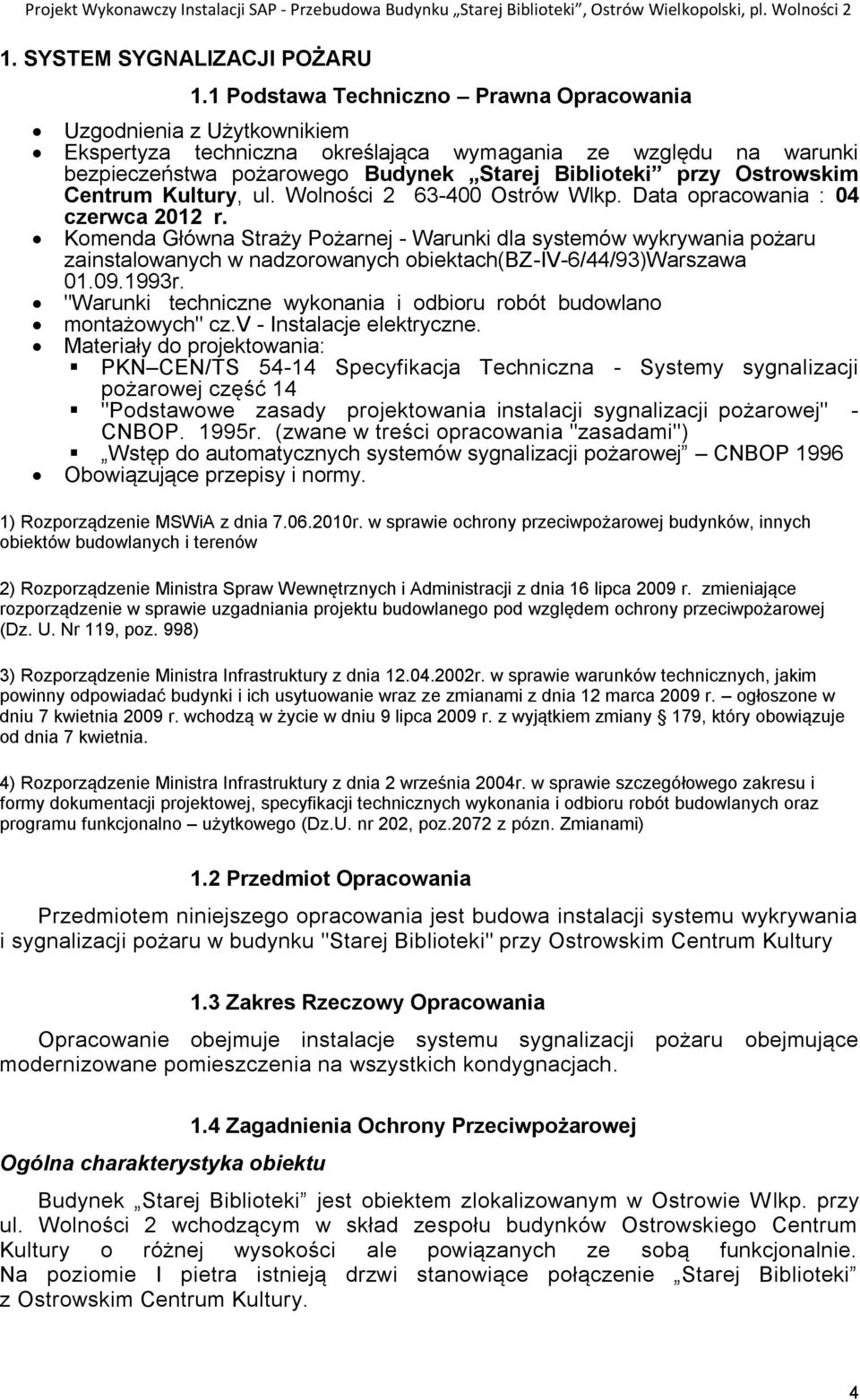

4 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 1. SYSTEM SYGNALIZACJI POŻARU 1.1 Podstawa Techniczno Prawna Opracowania Uzgodnienia z Użytkownikiem Ekspertyza techniczna określająca wymagania ze względu na warunki bezpieczeństwa pożarowego Budynek Starej Biblioteki przy Ostrowskim Centrum Kultury, ul. Wolności Ostrów Wlkp. Data opracowania : 04 czerwca 2012 r. Komenda Główna Straży Pożarnej - Warunki dla systemów wykrywania pożaru zainstalowanych w nadzorowanych obiektach(bz-iv-6/44/93)warszawa r. "Warunki techniczne wykonania i odbioru robót budowlano montażowych" cz.v - Instalacje elektryczne. Materiały do projektowania: PKN CEN/TS Specyfikacja Techniczna - Systemy sygnalizacji pożarowej część 14 "Podstawowe zasady projektowania instalacji sygnalizacji pożarowej" - CNBOP. 1995r. (zwane w treści opracowania "zasadami") Wstęp do automatycznych systemów sygnalizacji pożarowej CNBOP 1996 Obowiązujące przepisy i normy. 1) Rozporządzenie MSWiA z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów 2) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 lipca 2009 r. zmieniające rozporządzenie w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 119, poz. 998) 3) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wraz ze zmianami z dnia 12 marca 2009 r. ogłoszone w dniu 7 kwietnia 2009 r. wchodzą w życie w dniu 9 lipca 2009 r. z wyjątkiem zmiany 179, który obowiązuje od dnia 7 kwietnia. 4) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz.U. nr 202, poz.2072 z pózn. Zmianami) 1.2 Przedmiot Opracowania Przedmiotem niniejszego opracowania jest budowa instalacji systemu wykrywania i sygnalizacji pożaru w budynku "Starej Biblioteki" przy Ostrowskim Centrum Kultury 1.3 Zakres Rzeczowy Opracowania Opracowanie obejmuje instalacje systemu sygnalizacji pożaru obejmujące modernizowane pomieszczenia na wszystkich kondygnacjach. Ogólna charakterystyka obiektu 1.4 Zagadnienia Ochrony Przeciwpożarowej Budynek Starej Biblioteki jest obiektem zlokalizowanym w Ostrowie W lkp. przy ul. Wolności 2 wchodzącym w skład zespołu budynków Ostrowskiego Centrum Kultury o różnej wysokości ale powiązanych ze sobą funkcjonalnie. Na poziomie I pietra istnieją drzwi stanowiące połączenie Starej Biblioteki z Ostrowskim Centrum Kultury. 4

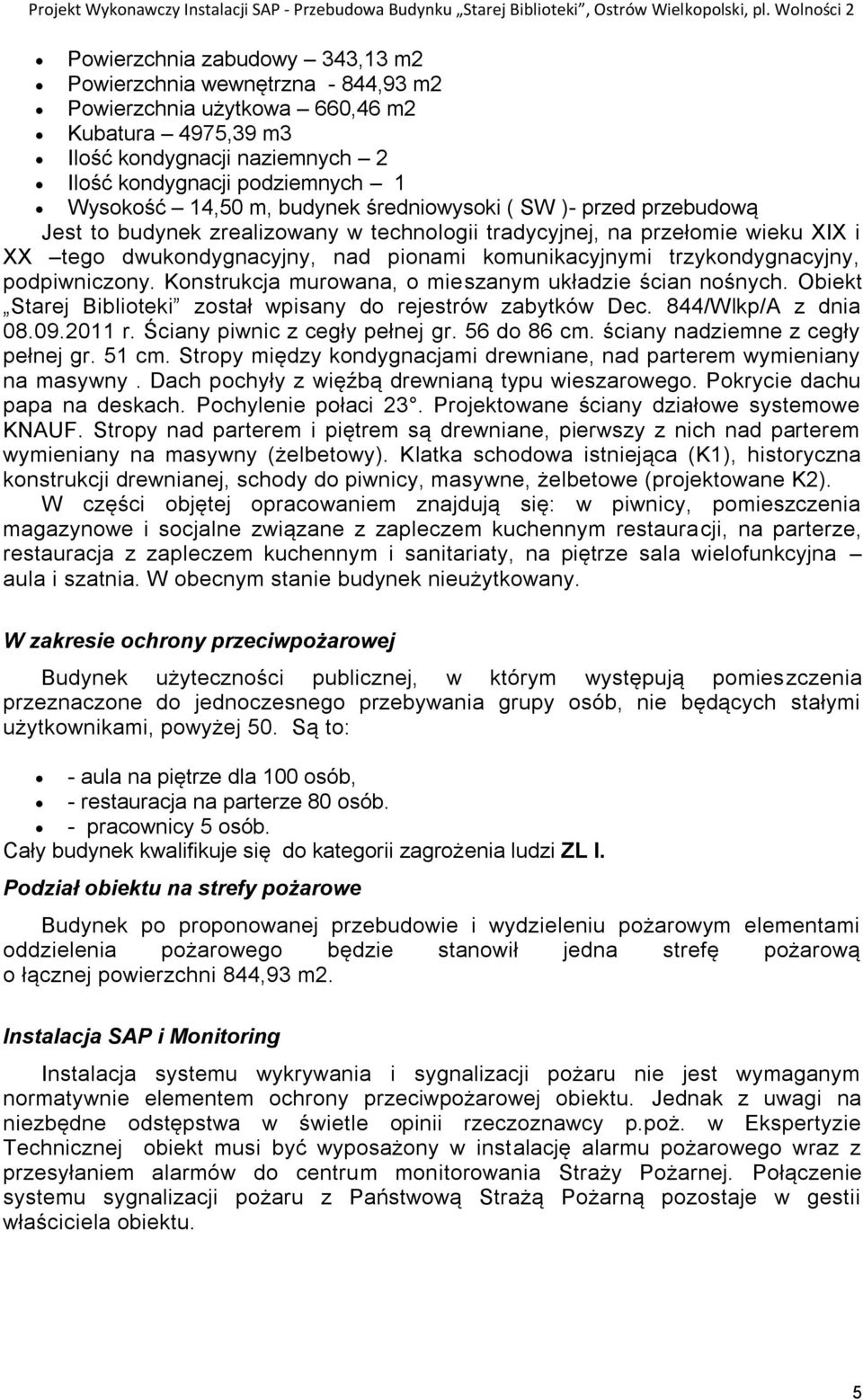

5 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Powierzchnia zabudowy 343,13 m2 Powierzchnia wewnętrzna - 844,93 m2 Powierzchnia użytkowa 660,46 m2 Kubatura 4975,39 m3 Ilość kondygnacji naziemnych 2 Ilość kondygnacji podziemnych 1 Wysokość 14,50 m, budynek średniowysoki ( SW )- przed przebudową Jest to budynek zrealizowany w technologii tradycyjnej, na przełomie wieku XIX i XX tego dwukondygnacyjny, nad pionami komunikacyjnymi trzykondygnacyjny, podpiwniczony. Konstrukcja murowana, o mieszanym układzie ścian nośnych. Obiekt Starej Biblioteki został wpisany do rejestrów zabytków Dec. 844/Wlkp/A z dnia r. Ściany piwnic z cegły pełnej gr. 56 do 86 cm. ściany nadziemne z cegły pełnej gr. 51 cm. Stropy między kondygnacjami drewniane, nad parterem wymieniany na masywny. Dach pochyły z więźbą drewnianą typu wieszarowego. Pokrycie dachu papa na deskach. Pochylenie połaci 23. Projektowane ściany działowe systemowe KNAUF. Stropy nad parterem i piętrem są drewniane, pierwszy z nich nad parterem wymieniany na masywny (żelbetowy). Klatka schodowa istniejąca (K1), historyczna konstrukcji drewnianej, schody do piwnicy, masywne, żelbetowe (projektowane K2). W części objętej opracowaniem znajdują się: w piwnicy, pomieszczenia magazynowe i socjalne związane z zapleczem kuchennym restauracji, na parterze, restauracja z zapleczem kuchennym i sanitariaty, na piętrze sala wielofunkcyjna aula i szatnia. W obecnym stanie budynek nieużytkowany. W zakresie ochrony przeciwpożarowej Budynek użyteczności publicznej, w którym występują pomieszczenia przeznaczone do jednoczesnego przebywania grupy osób, nie będących stałymi użytkownikami, powyżej 50. Są to: - aula na piętrze dla 100 osób, - restauracja na parterze 80 osób. - pracownicy 5 osób. Cały budynek kwalifikuje się do kategorii zagrożenia ludzi ZL I. Podział obiektu na strefy pożarowe Budynek po proponowanej przebudowie i wydzieleniu pożarowym elementami oddzielenia pożarowego będzie stanowił jedna strefę pożarową o łącznej powierzchni 844,93 m2. Instalacja SAP i Monitoring Instalacja systemu wykrywania i sygnalizacji pożaru nie jest wymaganym normatywnie elementem ochrony przeciwpożarowej obiektu. Jednak z uwagi na niezbędne odstępstwa w świetle opinii rzeczoznawcy p.poż. w Ekspertyzie Technicznej obiekt musi być wyposażony w instalację alarmu pożarowego wraz z przesyłaniem alarmów do centrum monitorowania Straży Pożarnej. Połączenie systemu sygnalizacji pożaru z Państwową Strażą Pożarną pozostaje w gestii właściciela obiektu. 5

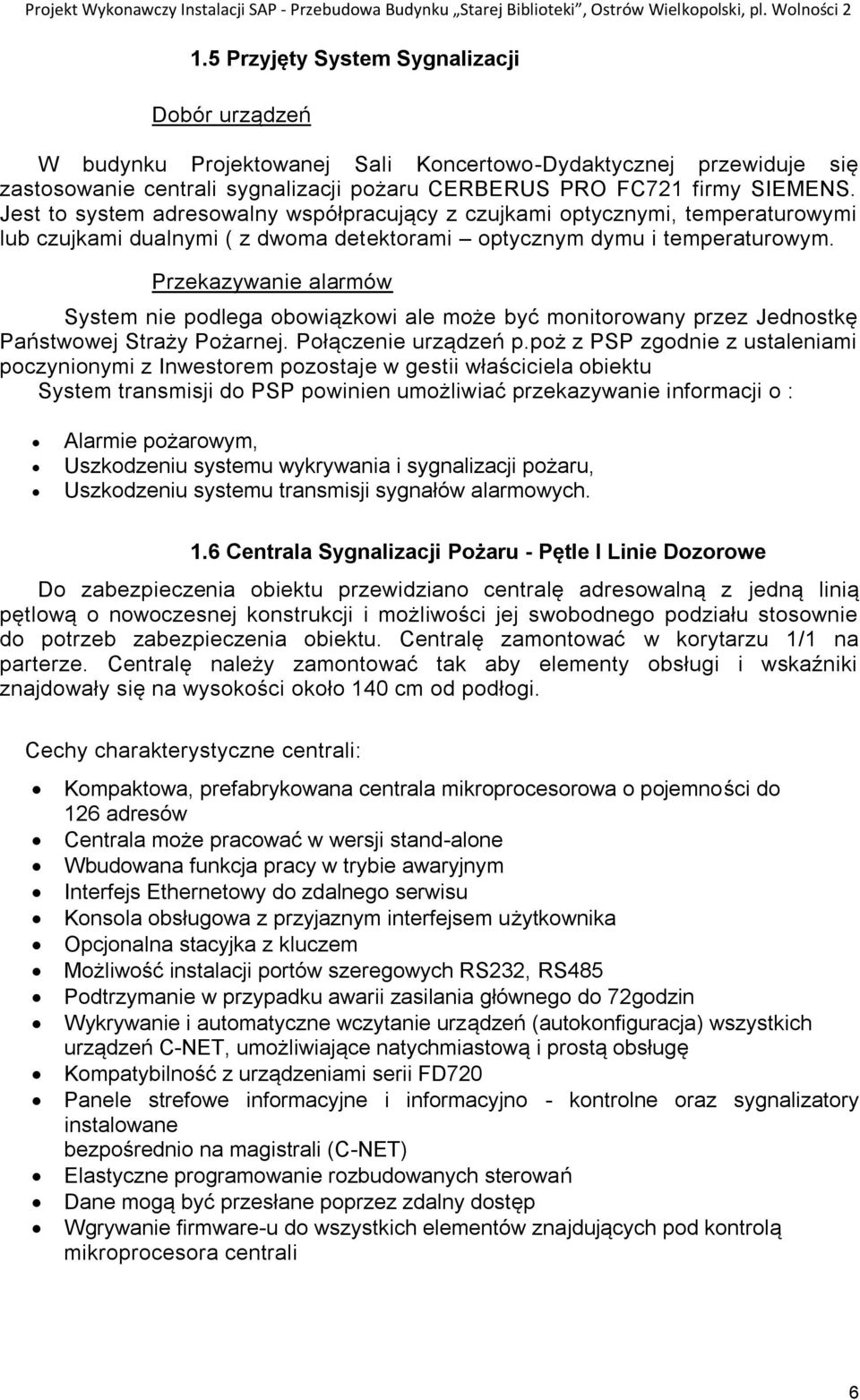

6 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności Przyjęty System Sygnalizacji Dobór urządzeń W budynku Projektowanej Sali Koncertowo-Dydaktycznej przewiduje się zastosowanie centrali sygnalizacji pożaru CERBERUS PRO FC721 firmy SIEMENS. Jest to system adresowalny współpracujący z czujkami optycznymi, temperaturowymi lub czujkami dualnymi ( z dwoma detektorami optycznym dymu i temperaturowym. Przekazywanie alarmów System nie podlega obowiązkowi ale może być monitorowany przez Jednostkę Państwowej Straży Pożarnej. Połączenie urządzeń p.poż z PSP zgodnie z ustaleniami poczynionymi z Inwestorem pozostaje w gestii właściciela obiektu System transmisji do PSP powinien umożliwiać przekazywanie informacji o : Alarmie pożarowym, Uszkodzeniu systemu wykrywania i sygnalizacji pożaru, Uszkodzeniu systemu transmisji sygnałów alarmowych. 1.6 Centrala Sygnalizacji Pożaru - Pętle I Linie Dozorowe Do zabezpieczenia obiektu przewidziano centralę adresowalną z jedną linią pętlową o nowoczesnej konstrukcji i możliwości jej swobodnego podziału stosownie do potrzeb zabezpieczenia obiektu. Centralę zamontować w korytarzu 1/1 na parterze. Centralę należy zamontować tak aby elementy obsługi i wskaźniki znajdowały się na wysokości około 140 cm od podłogi. Cechy charakterystyczne centrali: Kompaktowa, prefabrykowana centrala mikroprocesorowa o pojemności do 126 adresów Centrala może pracować w wersji stand-alone Wbudowana funkcja pracy w trybie awaryjnym Interfejs Ethernetowy do zdalnego serwisu Konsola obsługowa z przyjaznym interfejsem użytkownika Opcjonalna stacyjka z kluczem Możliwość instalacji portów szeregowych RS232, RS485 Podtrzymanie w przypadku awarii zasilania głównego do 72godzin Wykrywanie i automatyczne wczytanie urządzeń (autokonfiguracja) wszystkich urządzeń C-NET, umożliwiające natychmiastową i prostą obsługę Kompatybilność z urządzeniami serii FD720 Panele strefowe informacyjne i informacyjno - kontrolne oraz sygnalizatory instalowane bezpośrednio na magistrali (C-NET) Elastyczne programowanie rozbudowanych sterowań Dane mogą być przesłane poprzez zdalny dostęp Wgrywanie firmware-u do wszystkich elementów znajdujących pod kontrolą mikroprocesora centrali 6

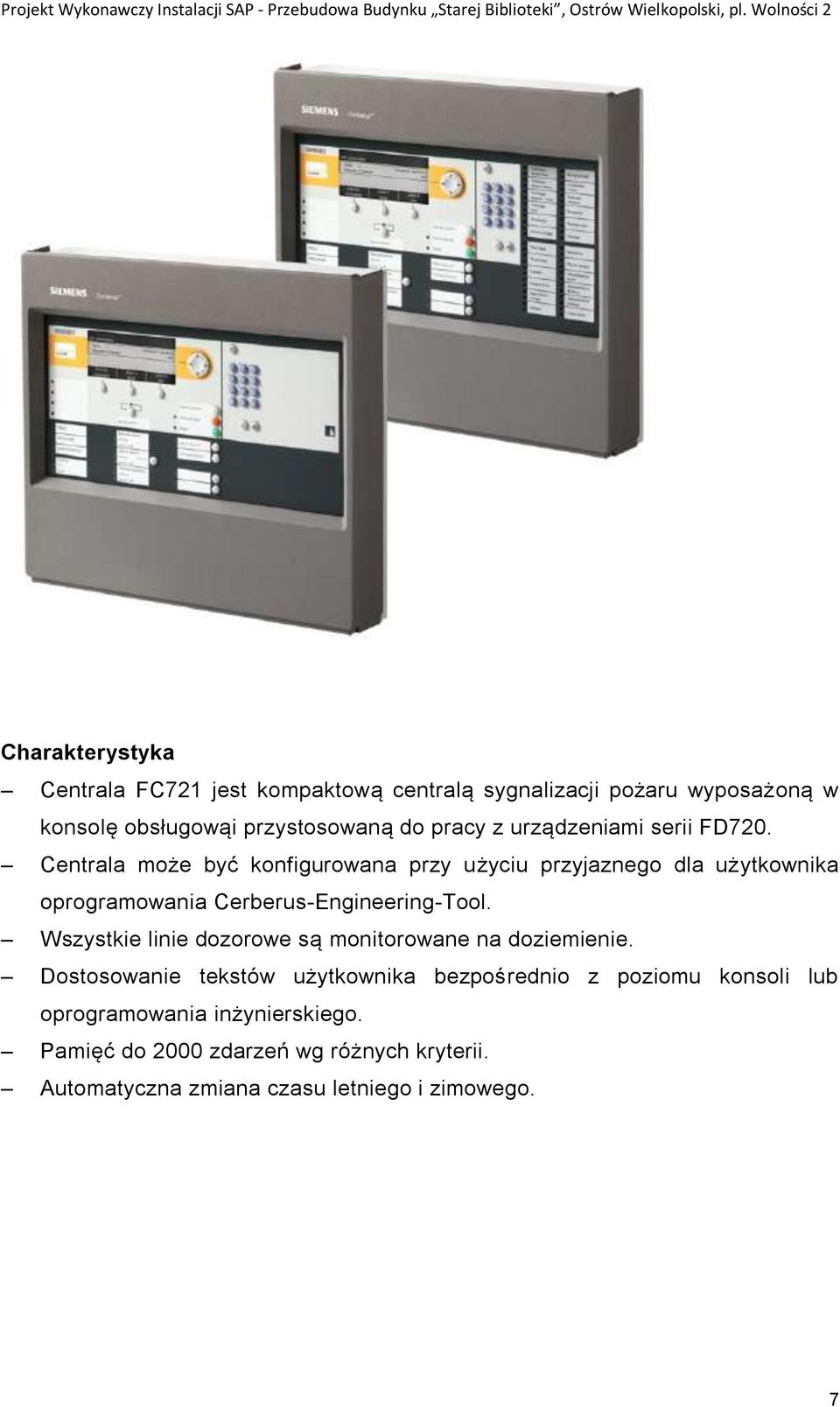

7 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Charakterystyka Centrala FC721 jest kompaktową centralą sygnalizacji pożaru wyposażoną w konsolę obsługowąi przystosowaną do pracy z urządzeniami serii FD720. Centrala może być konfigurowana przy użyciu przyjaznego dla użytkownika oprogramowania Cerberus-Engineering-Tool. Wszystkie linie dozorowe są monitorowane na doziemienie. Dostosowanie tekstów użytkownika bezpośrednio z poziomu konsoli lub oprogramowania inżynierskiego. Pamięć do 2000 zdarzeń wg różnych kryterii. Automatyczna zmiana czasu letniego i zimowego. 7

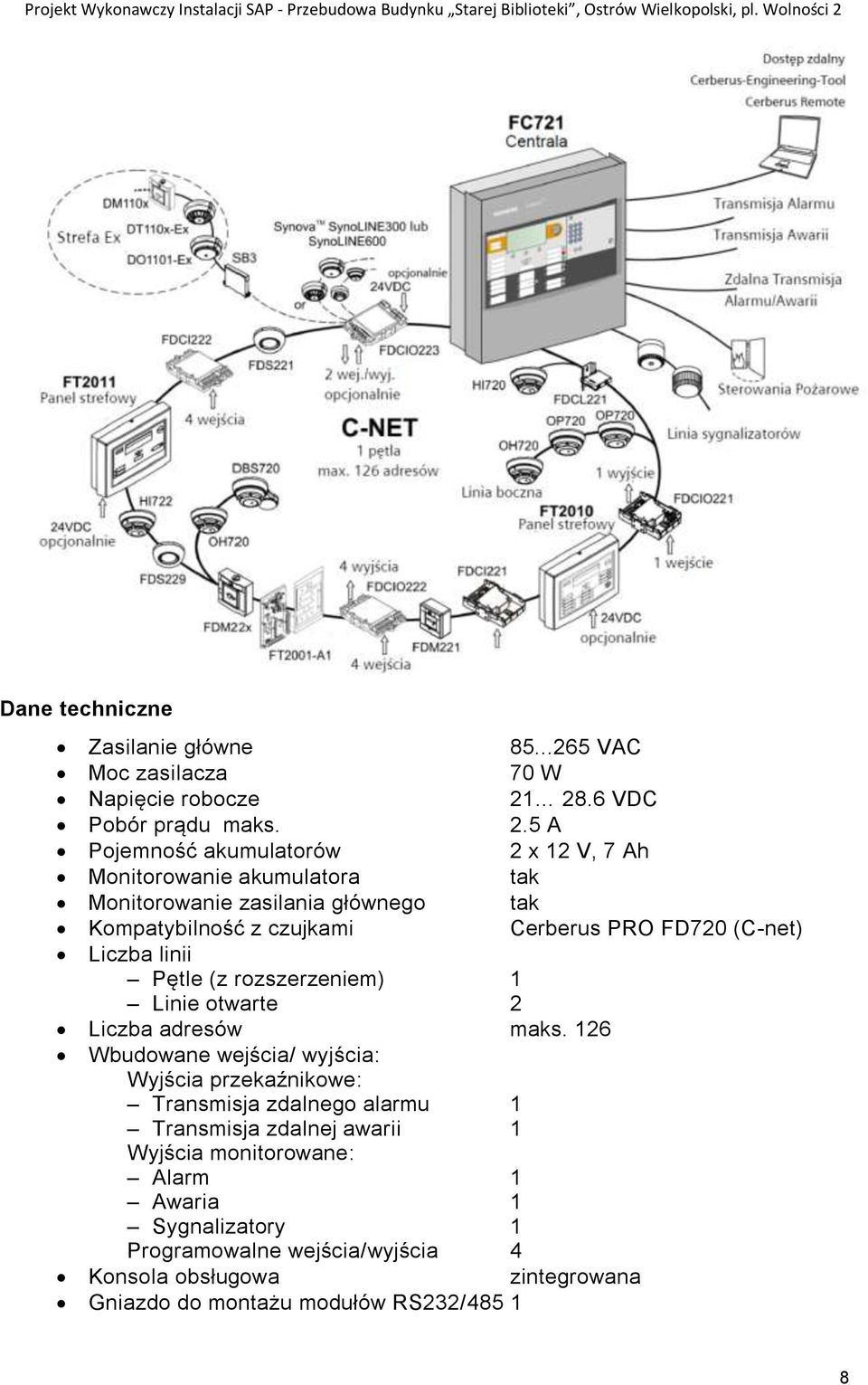

8 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Dane techniczne Zasilanie główne VAC Moc zasilacza 70 W Napięcie robocze VDC Pobór prądu maks. 2.5 A Pojemność akumulatorów 2 x 12 V, 7 Ah Monitorowanie akumulatora tak Monitorowanie zasilania głównego tak Kompatybilność z czujkami Cerberus PRO FD720 (C-net) Liczba linii Pętle (z rozszerzeniem) 1 Linie otwarte 2 Liczba adresów maks. 126 Wbudowane wejścia/ wyjścia: Wyjścia przekaźnikowe: Transmisja zdalnego alarmu 1 Transmisja zdalnej awarii 1 Wyjścia monitorowane: Alarm 1 Awaria 1 Sygnalizatory 1 Programowalne wejścia/wyjścia 4 Konsola obsługowa zintegrowana Gniazdo do montażu modułów RS232/

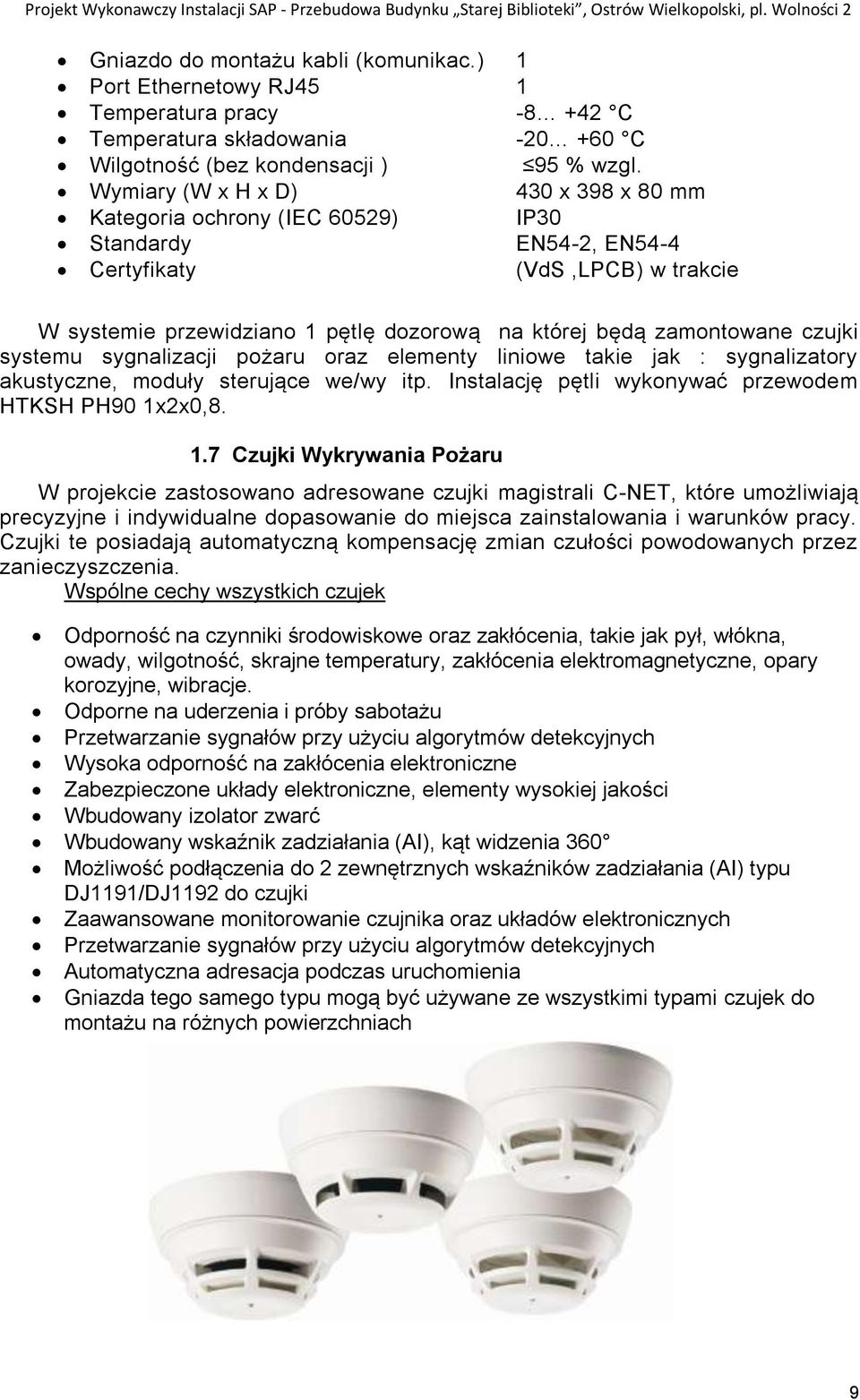

9 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Gniazdo do montażu kabli (komunikac.) 1 Port Ethernetowy RJ45 1 Temperatura pracy C Temperatura składowania C Wilgotność (bez kondensacji ) 95 % wzgl. Wymiary (W x H x D) 430 x 398 x 80 mm Kategoria ochrony (IEC 60529) IP30 Standardy EN54-2, EN54-4 Certyfikaty (VdS,LPCB) w trakcie W systemie przewidziano 1 pętlę dozorową na której będą zamontowane czujki systemu sygnalizacji pożaru oraz elementy liniowe takie jak : sygnalizatory akustyczne, moduły sterujące we/wy itp. Instalację pętli wykonywać przewodem HTKSH PH90 1x2x0, Czujki Wykrywania Pożaru W projekcie zastosowano adresowane czujki magistrali C-NET, które umożliwiają precyzyjne i indywidualne dopasowanie do miejsca zainstalowania i warunków pracy. Czujki te posiadają automatyczną kompensację zmian czułości powodowanych przez zanieczyszczenia. Wspólne cechy wszystkich czujek Odporność na czynniki środowiskowe oraz zakłócenia, takie jak pył, włókna, owady, wilgotność, skrajne temperatury, zakłócenia elektromagnetyczne, opary korozyjne, wibracje. Odporne na uderzenia i próby sabotażu Przetwarzanie sygnałów przy użyciu algorytmów detekcyjnych Wysoka odporność na zakłócenia elektroniczne Zabezpieczone układy elektroniczne, elementy wysokiej jakości Wbudowany izolator zwarć Wbudowany wskaźnik zadziałania (AI), kąt widzenia 360 Możliwość podłączenia do 2 zewnętrznych wskaźników zadziałania (AI) typu DJ1191/DJ1192 do czujki Zaawansowane monitorowanie czujnika oraz układów elektronicznych Przetwarzanie sygnałów przy użyciu algorytmów detekcyjnych Automatyczna adresacja podczas uruchomienia Gniazda tego samego typu mogą być używane ze wszystkimi typami czujek do montażu na różnych powierzchniach 9

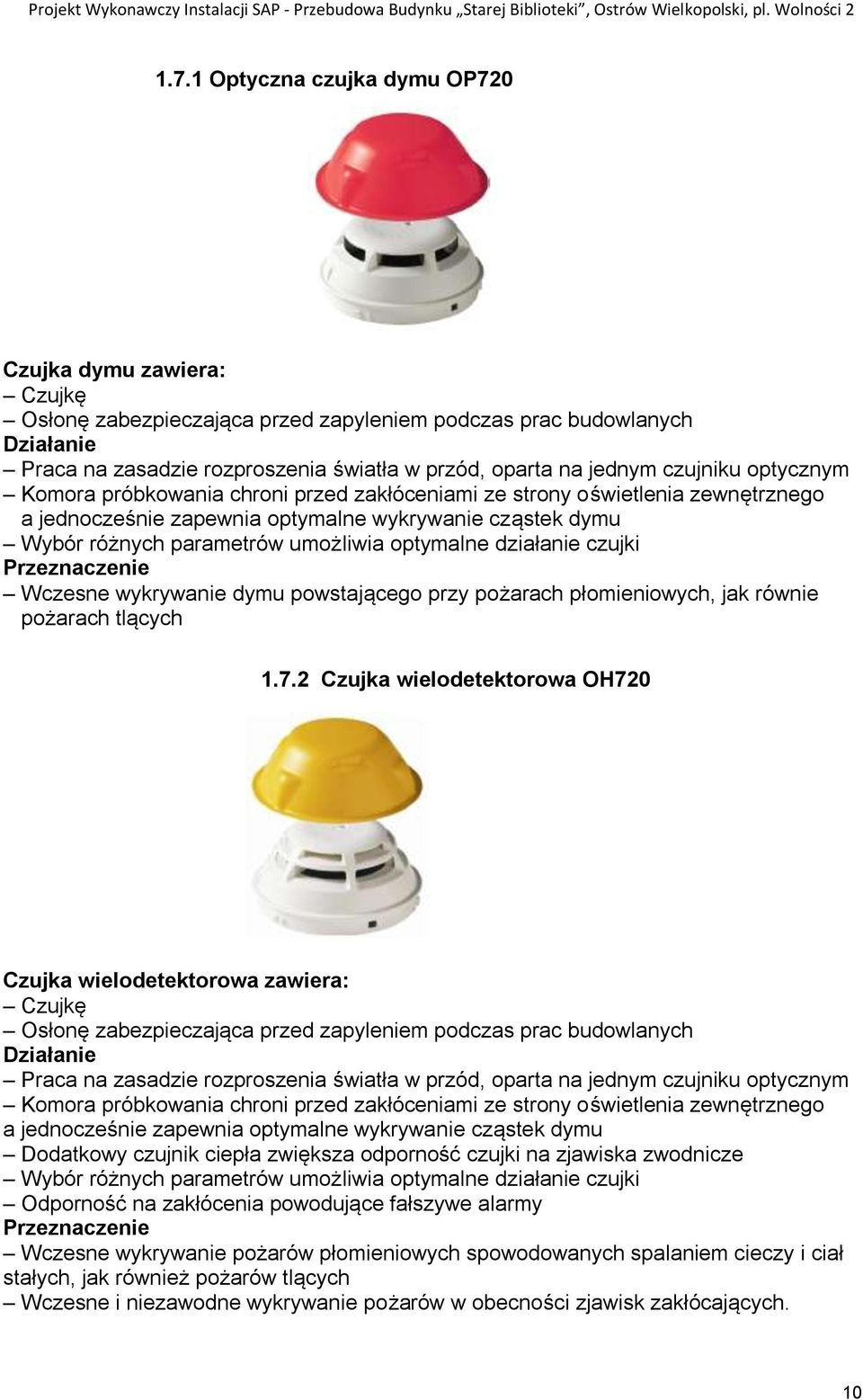

10 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności Optyczna czujka dymu OP720 Czujka dymu zawiera: Czujkę Osłonę zabezpieczająca przed zapyleniem podczas prac budowlanych Działanie Praca na zasadzie rozproszenia światła w przód, oparta na jednym czujniku optycznym Komora próbkowania chroni przed zakłóceniami ze strony oświetlenia zewnętrznego a jednocześnie zapewnia optymalne wykrywanie cząstek dymu Wybór różnych parametrów umożliwia optymalne działanie czujki Przeznaczenie Wczesne wykrywanie dymu powstającego przy pożarach płomieniowych, jak równie pożarach tlących Czujka wielodetektorowa OH720 Czujka wielodetektorowa zawiera: Czujkę Osłonę zabezpieczająca przed zapyleniem podczas prac budowlanych Działanie Praca na zasadzie rozproszenia światła w przód, oparta na jednym czujniku optycznym Komora próbkowania chroni przed zakłóceniami ze strony oświetlenia zewnętrznego a jednocześnie zapewnia optymalne wykrywanie cząstek dymu Dodatkowy czujnik ciepła zwiększa odporność czujki na zjawiska zwodnicze Wybór różnych parametrów umożliwia optymalne działanie czujki Odporność na zakłócenia powodujące fałszywe alarmy Przeznaczenie Wczesne wykrywanie pożarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak również pożarów tlących Wczesne i niezawodne wykrywanie pożarów w obecności zjawisk zakłócających. 10

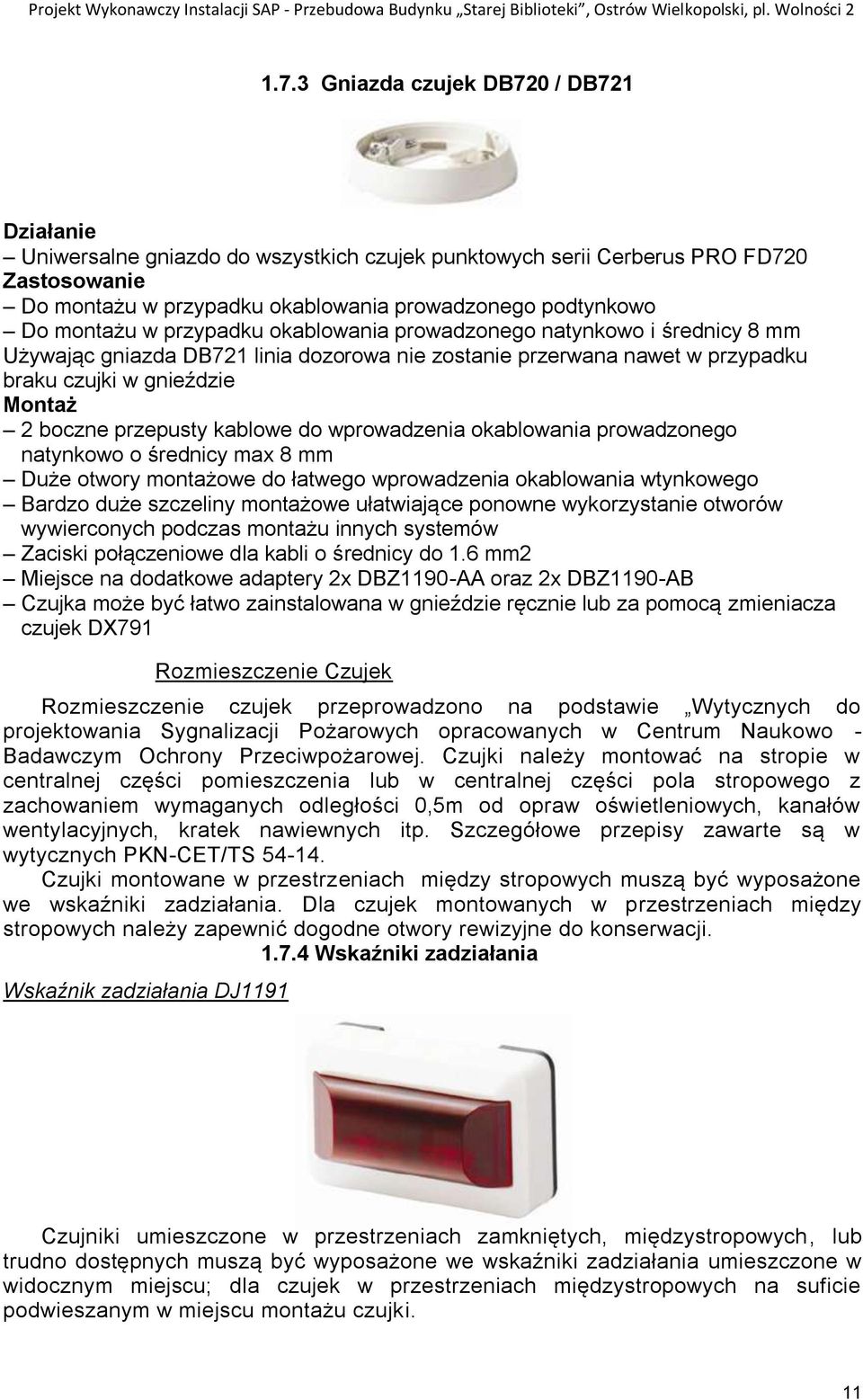

11 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności Gniazda czujek DB720 / DB721 Działanie Uniwersalne gniazdo do wszystkich czujek punktowych serii Cerberus PRO FD720 Zastosowanie Do montażu w przypadku okablowania prowadzonego podtynkowo Do montażu w przypadku okablowania prowadzonego natynkowo i średnicy 8 mm Używając gniazda DB721 linia dozorowa nie zostanie przerwana nawet w przypadku braku czujki w gnieździe Montaż 2 boczne przepusty kablowe do wprowadzenia okablowania prowadzonego natynkowo o średnicy max 8 mm Duże otwory montażowe do łatwego wprowadzenia okablowania wtynkowego Bardzo duże szczeliny montażowe ułatwiające ponowne wykorzystanie otworów wywierconych podczas montażu innych systemów Zaciski połączeniowe dla kabli o średnicy do 1.6 mm2 Miejsce na dodatkowe adaptery 2x DBZ1190-AA oraz 2x DBZ1190-AB Czujka może być łatwo zainstalowana w gnieździe ręcznie lub za pomocą zmieniacza czujek DX791 Rozmieszczenie Czujek Rozmieszczenie czujek przeprowadzono na podstawie Wytycznych do projektowania Sygnalizacji Pożarowych opracowanych w Centrum Naukowo - Badawczym Ochrony Przeciwpożarowej. Czujki należy montować na stropie w centralnej części pomieszczenia lub w centralnej części pola stropowego z zachowaniem wymaganych odległości 0,5m od opraw oświetleniowych, kanałów wentylacyjnych, kratek nawiewnych itp. Szczegółowe przepisy zawarte są w wytycznych PKN-CET/TS Czujki montowane w przestrzeniach między stropowych muszą być wyposażone we wskaźniki zadziałania. Dla czujek montowanych w przestrzeniach między stropowych należy zapewnić dogodne otwory rewizyjne do konserwacji Wskaźniki zadziałania Wskaźnik zadziałania DJ1191 Czujniki umieszczone w przestrzeniach zamkniętych, międzystropowych, lub trudno dostępnych muszą być wyposażone we wskaźniki zadziałania umieszczone w widocznym miejscu; dla czujek w przestrzeniach międzystropowych na suficie podwieszanym w miejscu montażu czujki. 11

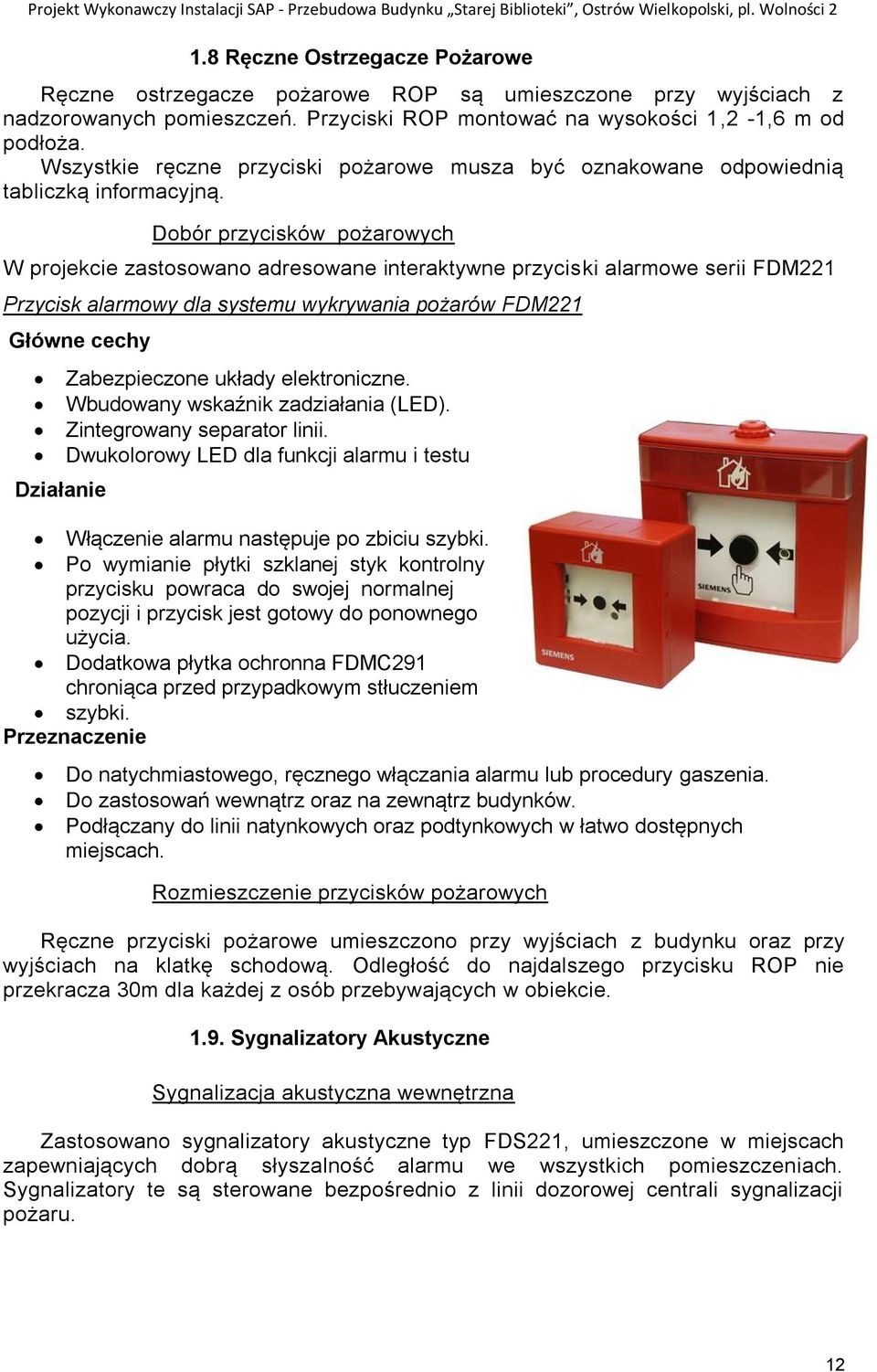

12 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności Ręczne Ostrzegacze Pożarowe Ręczne ostrzegacze pożarowe ROP są umieszczone przy wyjściach z nadzorowanych pomieszczeń. Przyciski ROP montować na wysokości 1,2-1,6 m od podłoża. Wszystkie ręczne przyciski pożarowe musza być oznakowane odpowiednią tabliczką informacyjną. Dobór przycisków pożarowych W projekcie zastosowano adresowane interaktywne przyciski alarmowe serii FDM221 Przycisk alarmowy dla systemu wykrywania pożarów FDM221 Główne cechy Działanie Zabezpieczone układy elektroniczne. Wbudowany wskaźnik zadziałania (LED). Zintegrowany separator linii. Dwukolorowy LED dla funkcji alarmu i testu Włączenie alarmu następuje po zbiciu szybki. Po wymianie płytki szklanej styk kontrolny przycisku powraca do swojej normalnej pozycji i przycisk jest gotowy do ponownego użycia. Dodatkowa płytka ochronna FDMC291 chroniąca przed przypadkowym stłuczeniem szybki. Przeznaczenie Do natychmiastowego, ręcznego włączania alarmu lub procedury gaszenia. Do zastosowań wewnątrz oraz na zewnątrz budynków. Podłączany do linii natynkowych oraz podtynkowych w łatwo dostępnych miejscach. Rozmieszczenie przycisków pożarowych Ręczne przyciski pożarowe umieszczono przy wyjściach z budynku oraz przy wyjściach na klatkę schodową. Odległość do najdalszego przycisku ROP nie przekracza 30m dla każdej z osób przebywających w obiekcie Sygnalizatory Akustyczne Sygnalizacja akustyczna wewnętrzna Zastosowano sygnalizatory akustyczne typ FDS221, umieszczone w miejscach zapewniających dobrą słyszalność alarmu we wszystkich pomieszczeniach. Sygnalizatory te są sterowane bezpośrednio z linii dozorowej centrali sygnalizacji pożaru. 12

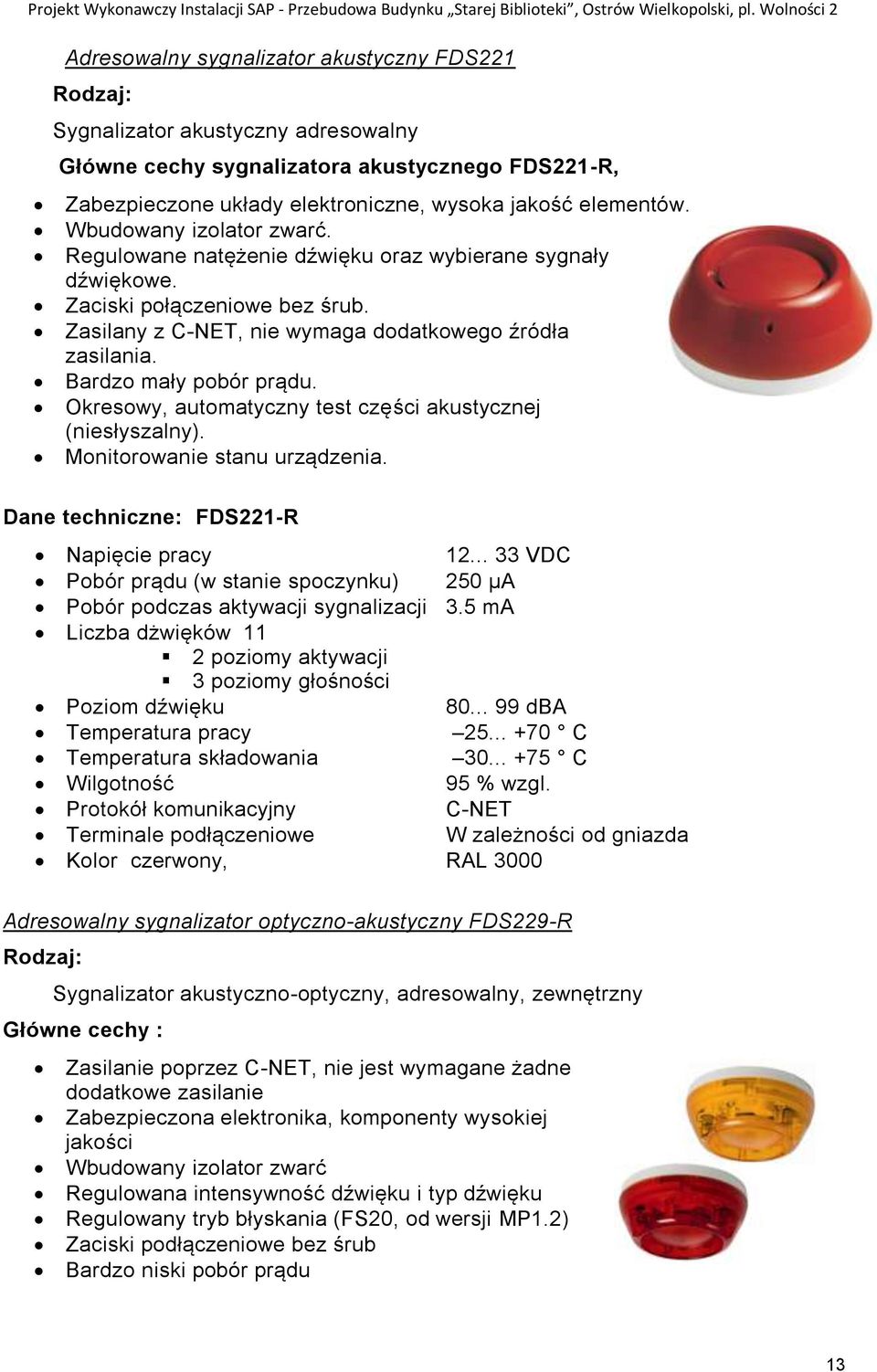

13 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Adresowalny sygnalizator akustyczny FDS221 Rodzaj: Sygnalizator akustyczny adresowalny Główne cechy sygnalizatora akustycznego FDS221-R, Zabezpieczone układy elektroniczne, wysoka jakość elementów. Wbudowany izolator zwarć. Regulowane natężenie dźwięku oraz wybierane sygnały dźwiękowe. Zaciski połączeniowe bez śrub. Zasilany z C-NET, nie wymaga dodatkowego źródła zasilania. Bardzo mały pobór prądu. Okresowy, automatyczny test części akustycznej (niesłyszalny). Monitorowanie stanu urządzenia. Dane techniczne: FDS221-R Napięcie pracy VDC Pobór prądu (w stanie spoczynku) 250 µa Pobór podczas aktywacji sygnalizacji 3.5 ma Liczba dżwięków 11 2 poziomy aktywacji 3 poziomy głośności Poziom dźwięku dba Temperatura pracy C Temperatura składowania C Wilgotność 95 % wzgl. Protokół komunikacyjny C-NET Terminale podłączeniowe W zależności od gniazda Kolor czerwony, RAL 3000 Adresowalny sygnalizator optyczno-akustyczny FDS229-R Rodzaj: Sygnalizator akustyczno-optyczny, adresowalny, zewnętrzny Główne cechy : Zasilanie poprzez C-NET, nie jest wymagane żadne dodatkowe zasilanie Zabezpieczona elektronika, komponenty wysokiej jakości Wbudowany izolator zwarć Regulowana intensywność dźwięku i typ dźwięku Regulowany tryb błyskania (FS20, od wersji MP1.2) Zaciski podłączeniowe bez śrub Bardzo niski pobór prądu 13

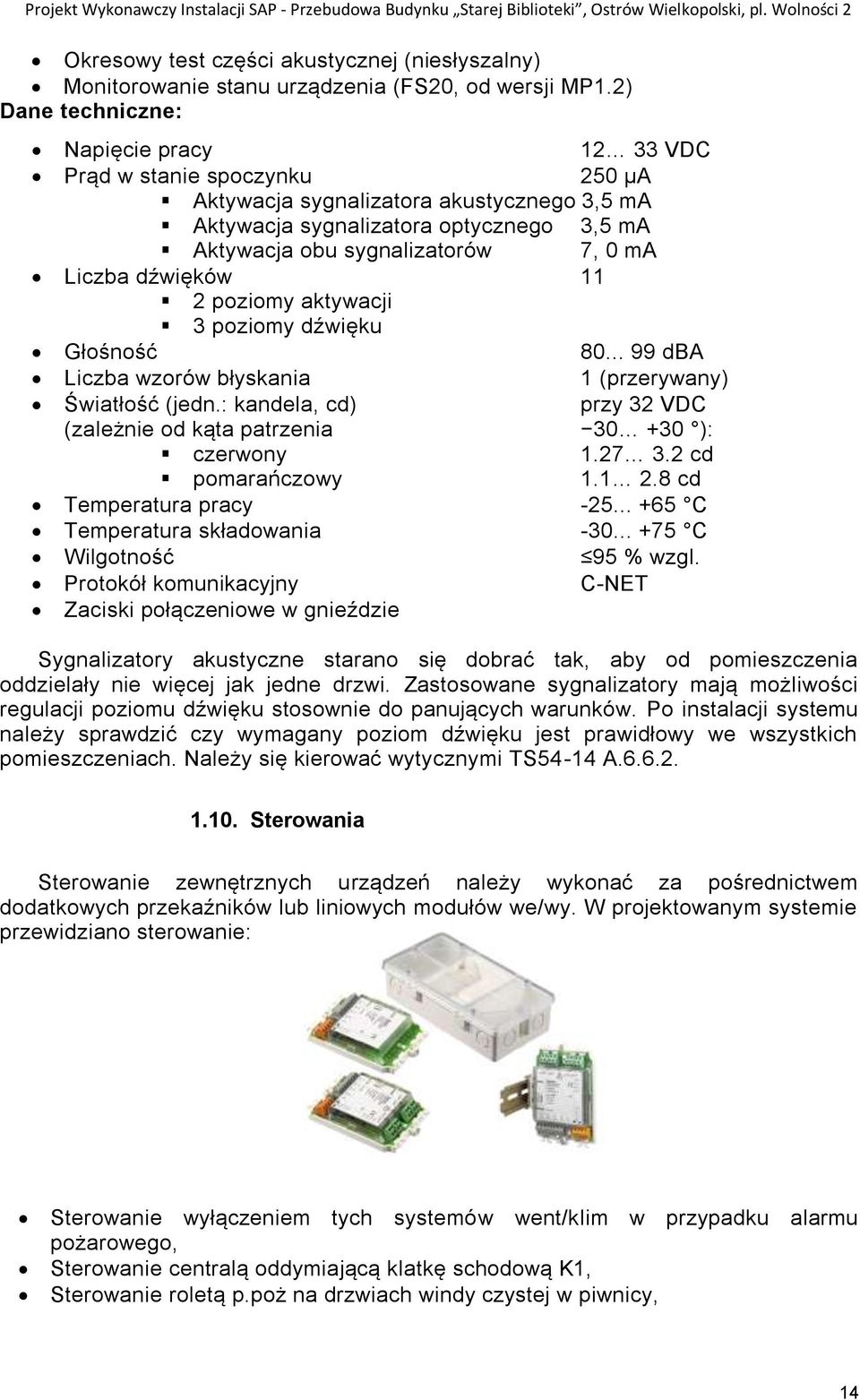

14 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Okresowy test części akustycznej (niesłyszalny) Monitorowanie stanu urządzenia (FS20, od wersji MP1.2) Dane techniczne: Napięcie pracy VDC Prąd w stanie spoczynku 250 µa Aktywacja sygnalizatora akustycznego 3,5 ma Aktywacja sygnalizatora optycznego 3,5 ma Aktywacja obu sygnalizatorów 7, 0 ma Liczba dźwięków 11 2 poziomy aktywacji 3 poziomy dźwięku Głośność dba Liczba wzorów błyskania 1 (przerywany) Światłość (jedn.: kandela, cd) przy 32 VDC (zależnie od kąta patrzenia ): czerwony cd pomarańczowy cd Temperatura pracy C Temperatura składowania C Wilgotność 95 % wzgl. Protokół komunikacyjny C-NET Zaciski połączeniowe w gnieździe Sygnalizatory akustyczne starano się dobrać tak, aby od pomieszczenia oddzielały nie więcej jak jedne drzwi. Zastosowane sygnalizatory mają możliwości regulacji poziomu dźwięku stosownie do panujących warunków. Po instalacji systemu należy sprawdzić czy wymagany poziom dźwięku jest prawidłowy we wszystkich pomieszczeniach. Należy się kierować wytycznymi TS54-14 A Sterowania Sterowanie zewnętrznych urządzeń należy wykonać za pośrednictwem dodatkowych przekaźników lub liniowych modułów we/wy. W projektowanym systemie przewidziano sterowanie: Sterowanie wyłączeniem tych systemów went/klim w przypadku alarmu pożarowego, Sterowanie centralą oddymiającą klatkę schodową K1, Sterowanie roletą p.poż na drzwiach windy czystej w piwnicy, 14

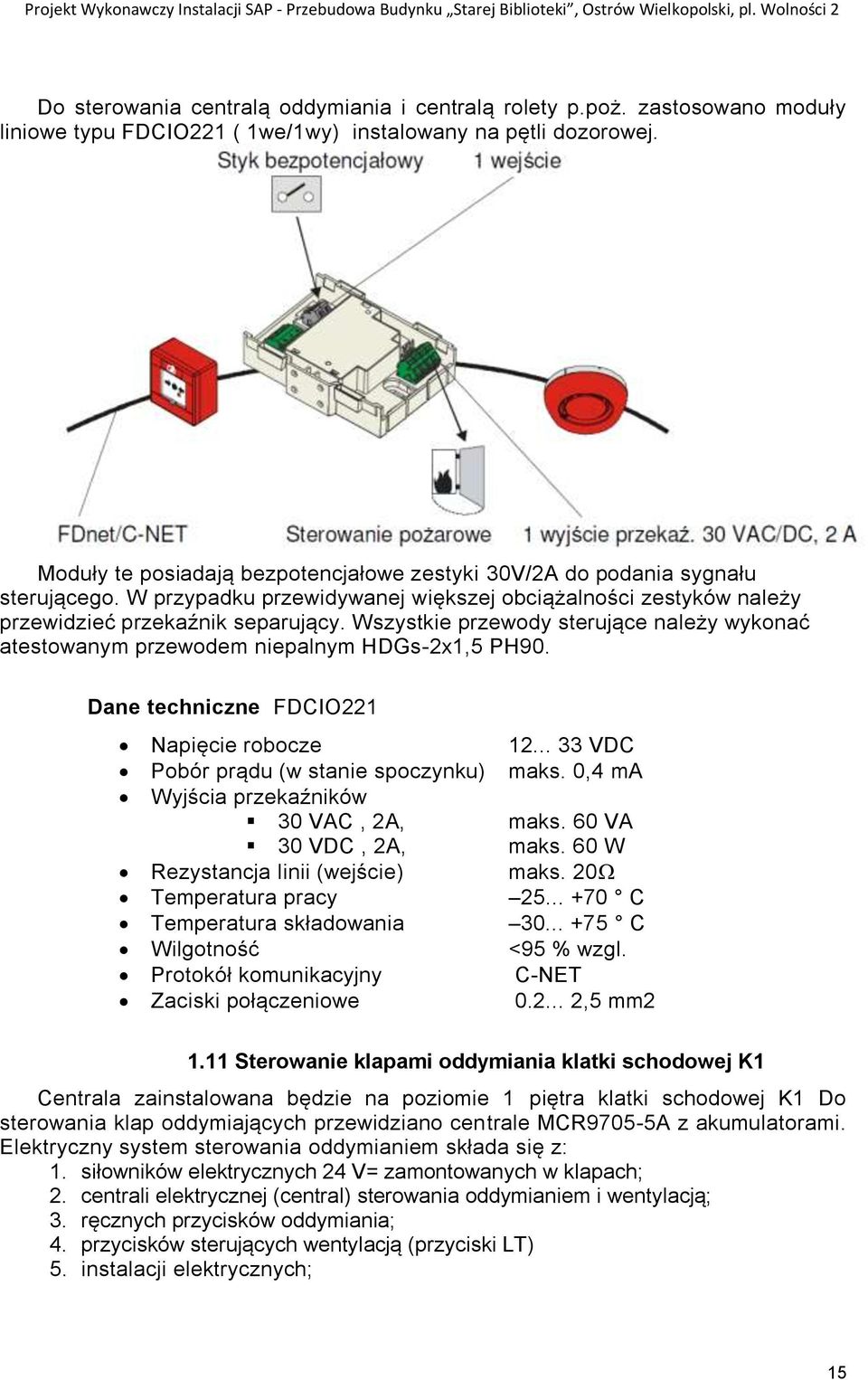

15 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Do sterowania centralą oddymiania i centralą rolety p.poż. zastosowano moduły liniowe typu FDCIO221 ( 1we/1wy) instalowany na pętli dozorowej. Moduły te posiadają bezpotencjałowe zestyki 30V/2A do podania sygnału sterującego. W przypadku przewidywanej większej obciążalności zestyków należy przewidzieć przekaźnik separujący. Wszystkie przewody sterujące należy wykonać atestowanym przewodem niepalnym HDGs-2x1,5 PH90. Dane techniczne FDCIO221 Napięcie robocze Pobór prądu (w stanie spoczynku) Wyjścia przekaźników 30 VAC, 2A, 30 VDC, 2A, Rezystancja linii (wejście) Temperatura pracy Temperatura składowania Wilgotność Protokół komunikacyjny Zaciski połączeniowe VDC maks. 0,4 ma maks. 60 VA maks. 60 W maks C C <95 % wzgl. C-NET ,5 mm Sterowanie klapami oddymiania klatki schodowej K1 Centrala zainstalowana będzie na poziomie 1 piętra klatki schodowej K1 Do sterowania klap oddymiających przewidziano centrale MCR9705-5A z akumulatorami. Elektryczny system sterowania oddymianiem składa się z: 1. siłowników elektrycznych 24 V= zamontowanych w klapach; 2. centrali elektrycznej (central) sterowania oddymianiem i wentylacją; 3. ręcznych przycisków oddymiania; 4. przycisków sterujących wentylacją (przyciski LT) 5. instalacji elektrycznych; 15

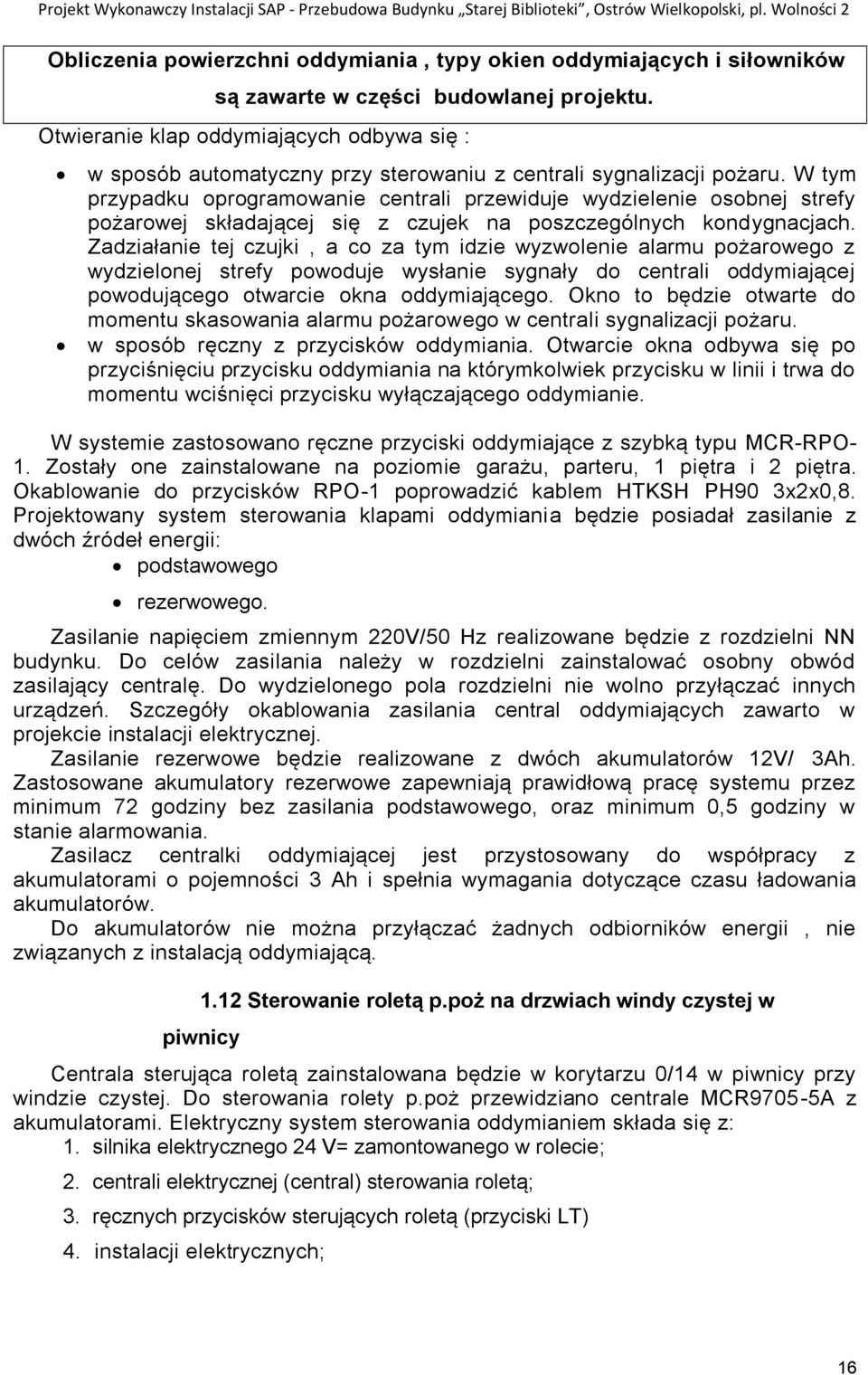

16 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Obliczenia powierzchni oddymiania, typy okien oddymiających i siłowników są zawarte w części budowlanej projektu. Otwieranie klap oddymiających odbywa się : w sposób automatyczny przy sterowaniu z centrali sygnalizacji pożaru. W tym przypadku oprogramowanie centrali przewiduje wydzielenie osobnej strefy pożarowej składającej się z czujek na poszczególnych kondygnacjach. Zadziałanie tej czujki, a co za tym idzie wyzwolenie alarmu pożarowego z wydzielonej strefy powoduje wysłanie sygnały do centrali oddymiającej powodującego otwarcie okna oddymiającego. Okno to będzie otwarte do momentu skasowania alarmu pożarowego w centrali sygnalizacji pożaru. w sposób ręczny z przycisków oddymiania. Otwarcie okna odbywa się po przyciśnięciu przycisku oddymiania na którymkolwiek przycisku w linii i trwa do momentu wciśnięci przycisku wyłączającego oddymianie. W systemie zastosowano ręczne przyciski oddymiające z szybką typu MCR-RPO- 1. Zostały one zainstalowane na poziomie garażu, parteru, 1 piętra i 2 piętra. Okablowanie do przycisków RPO-1 poprowadzić kablem HTKSH PH90 3x2x0,8. Projektowany system sterowania klapami oddymiania będzie posiadał zasilanie z dwóch źródeł energii: podstawowego rezerwowego. Zasilanie napięciem zmiennym 220V/50 Hz realizowane będzie z rozdzielni NN budynku. Do celów zasilania należy w rozdzielni zainstalować osobny obwód zasilający centralę. Do wydzielonego pola rozdzielni nie wolno przyłączać innych urządzeń. Szczegóły okablowania zasilania central oddymiających zawarto w projekcie instalacji elektrycznej. Zasilanie rezerwowe będzie realizowane z dwóch akumulatorów 12V/ 3Ah. Zastosowane akumulatory rezerwowe zapewniają prawidłową pracę systemu przez minimum 72 godziny bez zasilania podstawowego, oraz minimum 0,5 godziny w stanie alarmowania. Zasilacz centralki oddymiającej jest przystosowany do współpracy z akumulatorami o pojemności 3 Ah i spełnia wymagania dotyczące czasu ładowania akumulatorów. Do akumulatorów nie można przyłączać żadnych odbiorników energii, nie związanych z instalacją oddymiającą Sterowanie roletą p.poż na drzwiach windy czystej w piwnicy Centrala sterująca roletą zainstalowana będzie w korytarzu 0/14 w piwnicy przy windzie czystej. Do sterowania rolety p.poż przewidziano centrale MCR9705-5A z akumulatorami. Elektryczny system sterowania oddymianiem składa się z: 1. silnika elektrycznego 24 V= zamontowanego w rolecie; 2. centrali elektrycznej (central) sterowania roletą; 3. ręcznych przycisków sterujących roletą (przyciski LT) 4. instalacji elektrycznych; 16

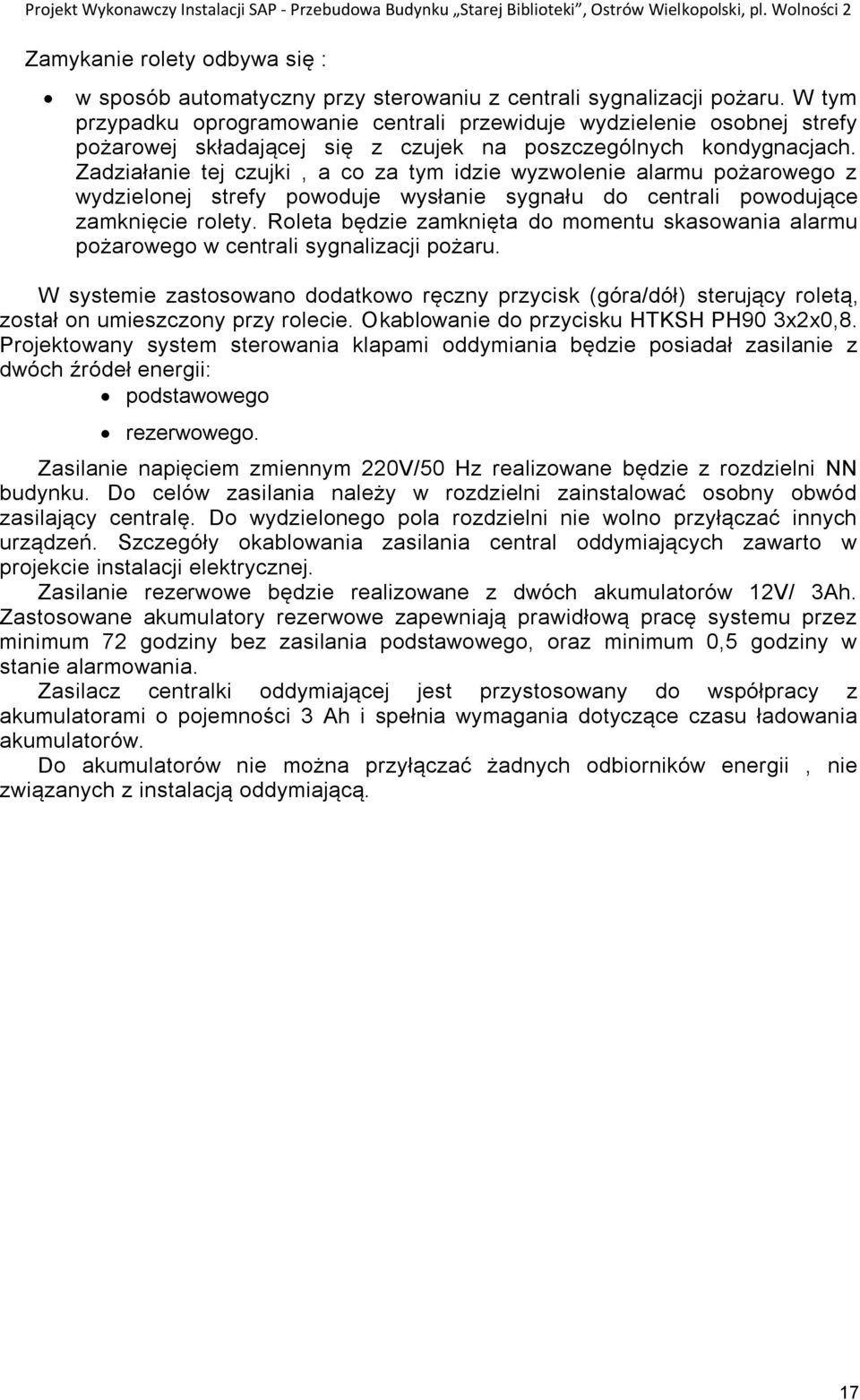

17 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Zamykanie rolety odbywa się : w sposób automatyczny przy sterowaniu z centrali sygnalizacji pożaru. W tym przypadku oprogramowanie centrali przewiduje wydzielenie osobnej strefy pożarowej składającej się z czujek na poszczególnych kondygnacjach. Zadziałanie tej czujki, a co za tym idzie wyzwolenie alarmu pożarowego z wydzielonej strefy powoduje wysłanie sygnału do centrali powodujące zamknięcie rolety. Roleta będzie zamknięta do momentu skasowania alarmu pożarowego w centrali sygnalizacji pożaru. W systemie zastosowano dodatkowo ręczny przycisk (góra/dół) sterujący roletą, został on umieszczony przy rolecie. Okablowanie do przycisku HTKSH PH90 3x2x0,8. Projektowany system sterowania klapami oddymiania będzie posiadał zasilanie z dwóch źródeł energii: podstawowego rezerwowego. Zasilanie napięciem zmiennym 220V/50 Hz realizowane będzie z rozdzielni NN budynku. Do celów zasilania należy w rozdzielni zainstalować osobny obwód zasilający centralę. Do wydzielonego pola rozdzielni nie wolno przyłączać innych urządzeń. Szczegóły okablowania zasilania central oddymiających zawarto w projekcie instalacji elektrycznej. Zasilanie rezerwowe będzie realizowane z dwóch akumulatorów 12V/ 3Ah. Zastosowane akumulatory rezerwowe zapewniają prawidłową pracę systemu przez minimum 72 godziny bez zasilania podstawowego, oraz minimum 0,5 godziny w stanie alarmowania. Zasilacz centralki oddymiającej jest przystosowany do współpracy z akumulatorami o pojemności 3 Ah i spełnia wymagania dotyczące czasu ładowania akumulatorów. Do akumulatorów nie można przyłączać żadnych odbiorników energii, nie związanych z instalacją oddymiającą. 17

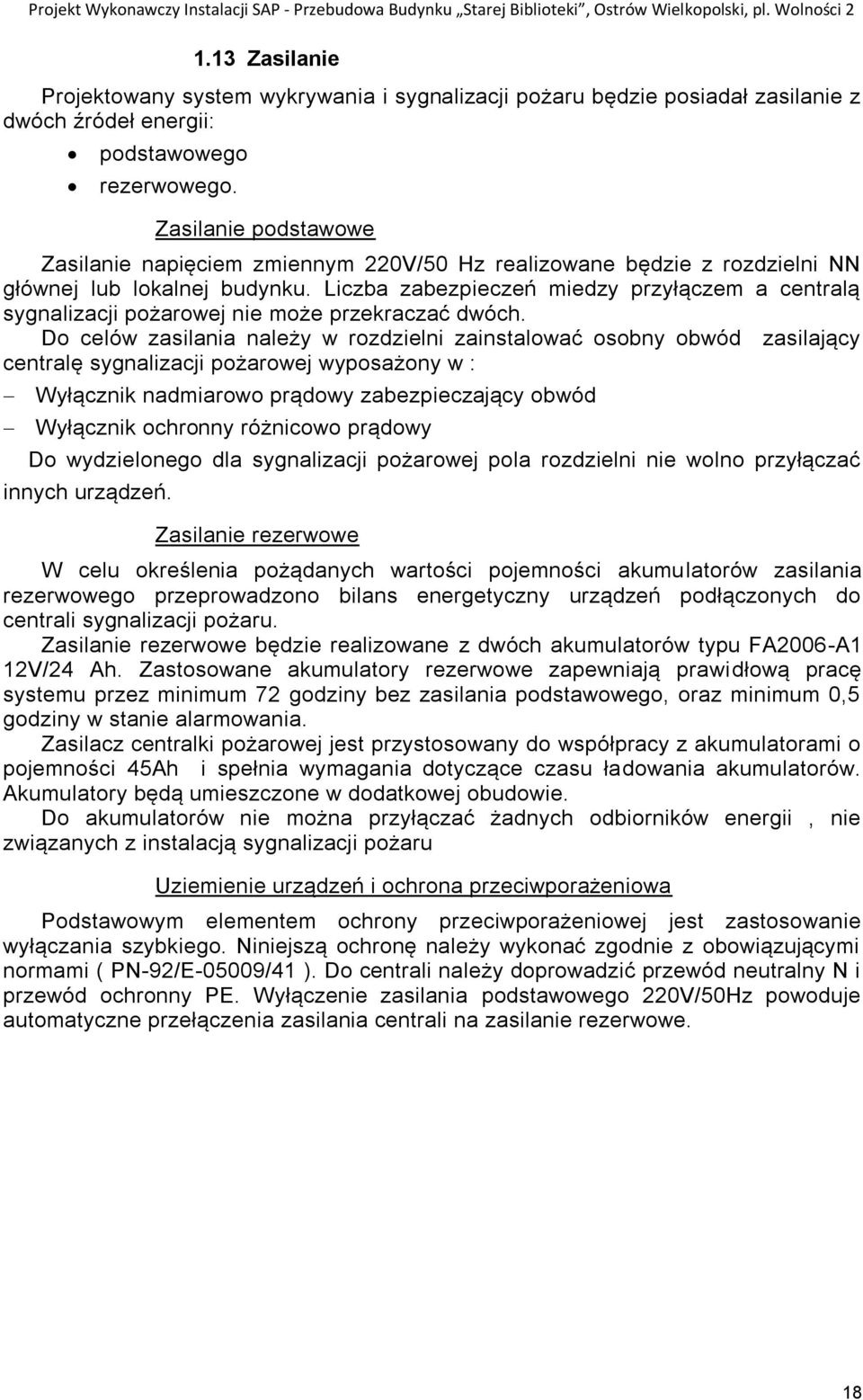

18 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności Zasilanie Projektowany system wykrywania i sygnalizacji pożaru będzie posiadał zasilanie z dwóch źródeł energii: podstawowego rezerwowego. Zasilanie podstawowe Zasilanie napięciem zmiennym 220V/50 Hz realizowane będzie z rozdzielni NN głównej lub lokalnej budynku. Liczba zabezpieczeń miedzy przyłączem a centralą sygnalizacji pożarowej nie może przekraczać dwóch. Do celów zasilania należy w rozdzielni zainstalować osobny obwód zasilający centralę sygnalizacji pożarowej wyposażony w : Wyłącznik nadmiarowo prądowy zabezpieczający obwód Wyłącznik ochronny różnicowo prądowy Do wydzielonego dla sygnalizacji pożarowej pola rozdzielni nie wolno przyłączać innych urządzeń. Zasilanie rezerwowe W celu określenia pożądanych wartości pojemności akumulatorów zasilania rezerwowego przeprowadzono bilans energetyczny urządzeń podłączonych do centrali sygnalizacji pożaru. Zasilanie rezerwowe będzie realizowane z dwóch akumulatorów typu FA2006-A1 12V/24 Ah. Zastosowane akumulatory rezerwowe zapewniają prawidłową pracę systemu przez minimum 72 godziny bez zasilania podstawowego, oraz minimum 0,5 godziny w stanie alarmowania. Zasilacz centralki pożarowej jest przystosowany do współpracy z akumulatorami o pojemności 45Ah i spełnia wymagania dotyczące czasu ładowania akumulatorów. Akumulatory będą umieszczone w dodatkowej obudowie. Do akumulatorów nie można przyłączać żadnych odbiorników energii, nie związanych z instalacją sygnalizacji pożaru Uziemienie urządzeń i ochrona przeciwporażeniowa Podstawowym elementem ochrony przeciwporażeniowej jest zastosowanie wyłączania szybkiego. Niniejszą ochronę należy wykonać zgodnie z obowiązującymi normami ( PN-92/E-05009/41 ). Do centrali należy doprowadzić przewód neutralny N i przewód ochronny PE. Wyłączenie zasilania podstawowego 220V/50Hz powoduje automatyczne przełączenia zasilania centrali na zasilanie rezerwowe. 18

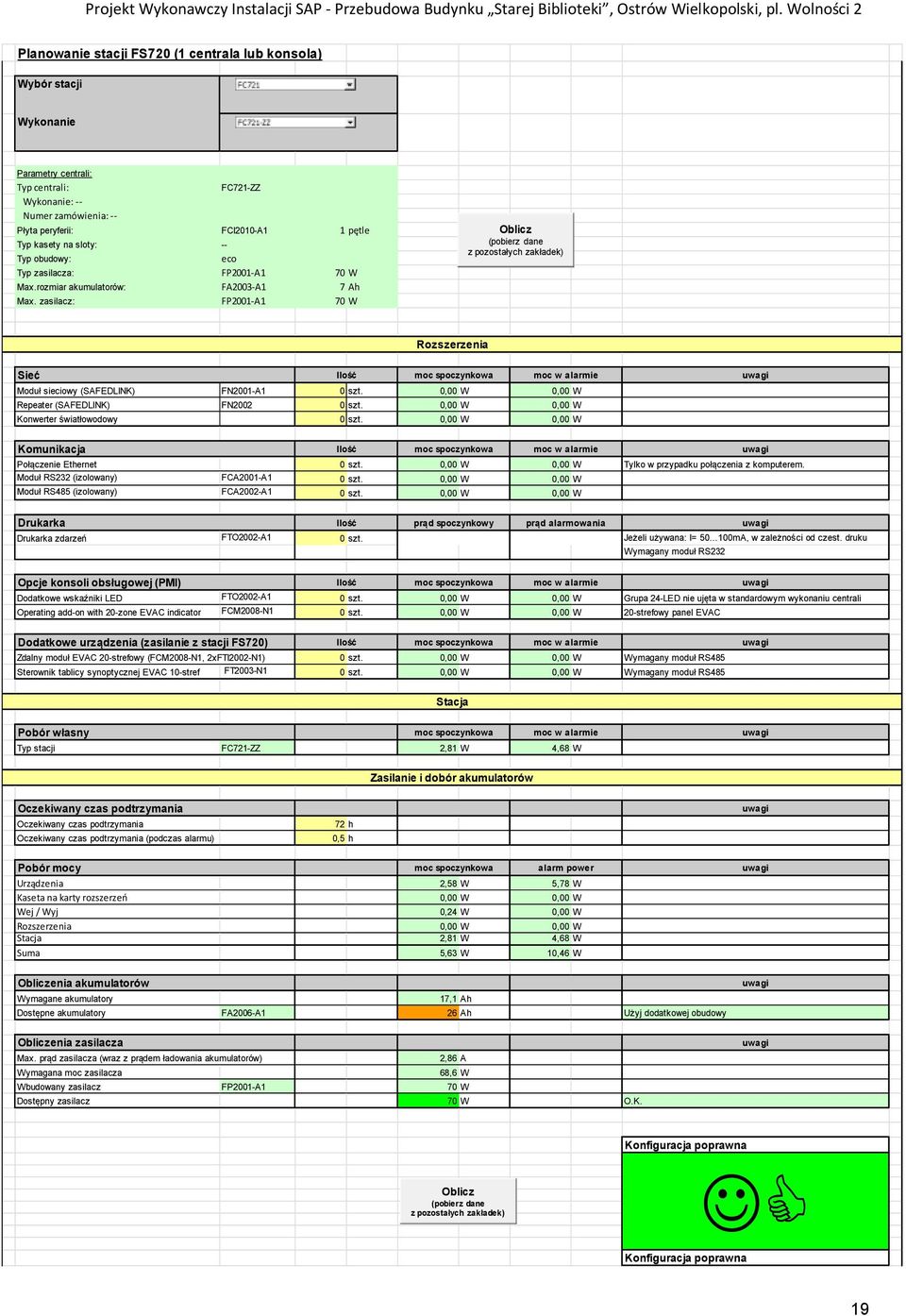

19 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Planowanie stacji FS720 (1 centrala lub konsola) Wybór stacji Wykonanie Parametry centrali: Typ centrali: FC721-ZZ Wykonanie: -- Numer zamówienia: -- Płyta peryferii: FCI2010-A1 1 pętle Typ kasety na sloty: -- Typ obudowy: eco Typ zasilacza: FP2001-A1 70 W Max.rozmiar akumulatorów: FA2003-A1 7 Ah Max. zasilacz: FP2001-A1 70 W Oblicz (pobierz dane z pozostałych zakładek) Rozszerzenia Sieć Ilość moc spoczynkowa moc w alarmie Moduł sieciowy (SAFEDLINK) FN2001-A1 0 szt. 0,00 W 0,00 W Repeater (SAFEDLINK) FN szt. 0,00 W 0,00 W Konwerter światłowodowy 0 szt. 0,00 W 0,00 W uwagi Komunikacja Ilość moc spoczynkowa moc w alarmie Połączenie Ethernet 0 szt. 0,00 W 0,00 W Tylko w przypadku połączenia z komputerem. Moduł RS232 (izolowany) FCA2001-A1 0 szt. 0,00 W 0,00 W Moduł RS485 (izolowany) FCA2002-A1 0 szt. 0,00 W 0,00 W uwagi Drukarka Ilość prąd spoczynkowy prąd alarmowania Drukarka zdarzeń FTO2002-A1 0 szt. 0,050 A 0,060 A Jeżeli używana: I= mA, w zależności od czest. druku Wymagany moduł RS232 uwagi Opcje konsoli obsługowej (PMI) Ilość moc spoczynkowa moc w alarmie uwagi Dodatkowe wskaźniki LED FTO2002-A1 0 szt. 0,00 W 0,00 W Grupa 24-LED nie ujęta w standardowym wykonaniu centrali Operating add-on with 20-zone EVAC indicator FCM2008-N1 0 szt. 0,00 W 0,00 W 20-strefowy panel EVAC Dodatkowe urządzenia (zasilanie z stacji FS720) Ilość moc spoczynkowa moc w alarmie Zdalny moduł EVAC 20-strefowy (FCM2008-N1, 2xFTI2002-N1) 0 szt. 0,00 W 0,00 W Wymagany moduł RS485 Sterownik tablicy synoptycznej EVAC 10-stref FT2003-N1 0 szt. 0,00 W 0,00 W Wymagany moduł RS485 uwagi Stacja Pobór własny moc spoczynkowa moc w alarmie Typ stacji FC721-ZZ 2,81 W 4,68 W uwagi Zasilanie i dobór akumulatorów Oczekiwany czas podtrzymania Oczekiwany czas podtrzymania Oczekiwany czas podtrzymania (podczas alarmu) 72 h 0,5 h uwagi Pobór mocy moc spoczynkowa alarm power Urządzenia 2,58 W 5,78 W Kaseta na karty rozszerzeń 0,00 W 0,00 W Wej / Wyj 0,24 W 0,00 W Rozszerzenia 0,00 W 0,00 W Stacja 2,81 W 4,68 W Suma 5,63 W 10,46 W Obliczenia akumulatorów Wymagane akumulatory Dostępne akumulatory FA2006-A1 26 Ah Użyj dodatkowej obudowy Obliczenia zasilacza Max. prąd zasilacza (wraz z prądem ładowania akumulatorów) Wymagana moc zasilacza 17,1 Ah 2,86 A 68,6 W Wbudowany zasilacz FP2001-A1 70 W Dostępny zasilacz 70 W O.K. uwagi uwagi uwagi Konfiguracja poprawna Oblicz (pobierz dane z pozostałych zakładek) JC Konfiguracja poprawna 19

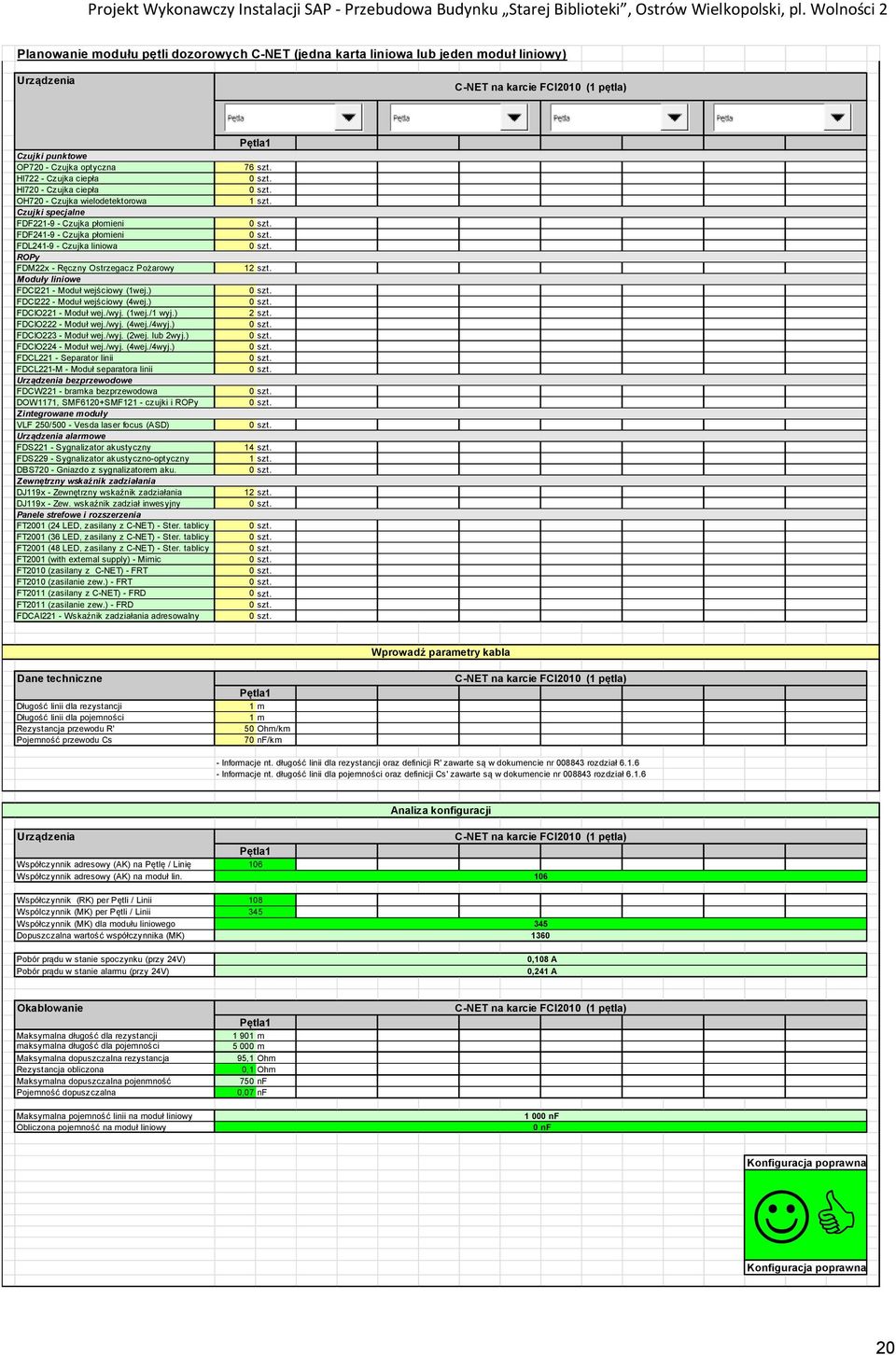

20 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 Planowanie modułu pętli dozorowych C-NET (jedna karta liniowa lub jeden moduł liniowy) Urządzenia C-NET na karcie FCI2010 (1 pętla) Pętla1 Czujki punktowe OP720 - Czujka optyczna 76 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. HI722 - Czujka ciepła 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. HI720 - Czujka ciepła 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. OH720 - Czujka wielodetektorowa 1 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Czujki specjalne FDF Czujka płomieni 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDF Czujka płomieni 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDL Czujka liniowa 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. ROPy FDM22x - Ręczny Ostrzegacz Pożarowy 12 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Moduły liniowe FDCI221 - Moduł wejściowy (1wej.) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCI222 - Moduł wejściowy (4wej.) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCIO221 - Moduł wej./wyj. (1wej./1 wyj.) 2 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCIO222 - Moduł wej./wyj. (4wej./4wyj.) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCIO223 - Moduł wej./wyj. (2wej. lub 2wyj.) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCIO224 - Moduł wej./wyj. (4wej./4wyj.) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCL221 - Separator linii 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCL221-M - Moduł separatora linii 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Urządzenia bezprzewodowe FDCW221 - bramka bezprzewodowa 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. DOW1171, SMF6120+SMF121 - czujki i ROPy 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Zintegrowane moduły VLF 250/500 - Vesda laser focus (ASD) 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Urządzenia alarmowe FDS221 - Sygnalizator akustyczny 14 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDS229 - Sygnalizator akustyczno-optyczny 1 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. DBS720 - Gniazdo z sygnalizatorem aku. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Zewnętrzny wskaźnik zadziałania DJ119x - Zewnętrzny wskaźnik zadziałania 12 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. DJ119x - Zew. wskaźnik zadział inwesyjny 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Panele strefowe i rozszerzenia FT2001 (24 LED, zasilany z C-NET) - Ster. tablicy 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2001 (36 LED, zasilany z C-NET) - Ster. tablicy 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2001 (48 LED, zasilany z C-NET) - Ster. tablicy 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2001 (with external supply) - Mimic 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2010 (zasilany z C-NET) - FRT 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2010 (zasilanie zew.) - FRT 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2011 (zasilany z C-NET) - FRD 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FT2011 (zasilanie zew.) - FRD 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. FDCAI221 - Wskaźnik zadziałania adresowalny 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. 0 szt. Wprowadź parametry kabla Dane techniczne C-NET na karcie FCI2010 (1 pętla) Pętla1 Długość linii dla rezystancji 1 m 1 m 1 m 1 m 1 m 1 m 1 m 1 m Długość linii dla pojemności 1 m 1 m 1 m 1 m 1 m 1 m 1 m 1 m Rezystancja przewodu R' 50 Ohm/km 50 Ohm/km 50 Ohm/km 50 Ohm/km 50 Ohm/km 50 Ohm/km 50 Ohm/km 50 Ohm/km Pojemność przewodu Cs 70 nf/km 70 nf/km 70 nf/km 70 nf/km 70 nf/km 70 nf/km 70 nf/km 70 nf/km - Informacje nt. długość linii dla rezystancji oraz definicji R' zawarte są w dokumencie nr rozdział Informacje nt. długość linii dla pojemności oraz definicji Cs' zawarte są w dokumencie nr rozdział Analiza konfiguracji Urządzenia Współczynnik adresowy (AK) na Pętlę / Linię Współczynnik adresowy (AK) na moduł lin. C-NET na karcie FCI2010 (1 pętla) Pętla Współczynnik (RK) per Pętli / Linii Wspólczynnik (MK) per Pętli / Linii Współczynnik (MK) dla modułu liniowego Dopuszczalna wartość współczynnika (MK) Pobór prądu w stanie spoczynku (przy 24V) Pobór prądu w stanie alarmu (przy 24V) ,108 A 0,241 A Okablowanie C-NET na karcie FCI2010 (1 pętla) Pętla1 Maksymalna długość dla rezystancji m m m m m m m m maksymalna długość dla pojemności m m m m m m m m Maksymalna dopuszczalna rezystancja 95,1 Ohm 240,0 Ohm 240,0 Ohm 240,0 Ohm 240,0 Ohm 240,0 Ohm 240,0 Ohm 240,0 Ohm Rezystancja obliczona 0,1 Ohm 0,0 Ohm 0,1 Ohm 0,0 Ohm 0,0 Ohm 0,0 Ohm 0,0 Ohm 0,0 Ohm Maksymalna dopuszczalna pojenmność 750 nf 750 nf 750 nf 750 nf 750 nf 750 nf 750 nf 750 nf Pojemność dopuszczalna 0,07 nf 0 nf 0 nf 0 nf 0 nf 0 nf 0 nf 0 nf Maksymalna pojemność linii na moduł liniowy Obliczona pojemność na moduł liniowy nf 0 nf Konfiguracja poprawna JC Konfiguracja poprawna 20

21 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 2. WYTYCZNE KONSERWACJI I SERWISU System sygnalizacji pożaru powinien podlegać okresowym przeglądom konserwacyjnym zgodnie w wytycznymi producenta zawartymi w dokumentacji technicznej systemu oraz zaleceniami PKN-CEN/TS Przeglądy i konserwacja powinny być wykonywane przez specjalistyczny serwis z uprawnieniami do konserwacji systemów SAP. Każdy z czujników powinien być przynajmniej raz w roku sprawdzony przez zadymienie. Wszystkie czynności konserwacyjne powinny być udokumentowane wpisem do Książki Konserwacji. Wszystkie nieprawidłowości w pracy systemu powinny być wpisywany do książki przeglądów i awarii. Instrukcja powinna zawierać: metodę konserwacji kolejność czynności konserwacyjnych części wymagające konserwacji (lokalizacja, nr fabryczny, adres, telefon dostawcy) oryginalne wersje katalogów sprzętu i materiałów listy i lokalizacje części zapasowych i narzędzi specjalnych certyfikaty badań komplet dokumentacji montażowej. Dokumentacja systemu. Do zainstalowanego systemu p.poż należy dołączyć instrukcję obsługi, w której w sposób zrozumiały, za pomocą piktogramów lub w inny czytelny sposób muszą być opisane typowe procedury. Instrukcje obsługi musza być aktualizowane po modyfikacjach systemu. Instrukcja powinna zawierać funkcjonalne działanie systemu oraz wykaz czynności, które podejmuje się w przypadku uszkodzenia systemu. Wykonawca winien przygotować do odbioru systemu następujące dokumenty certyfikaty do wszystkich zainstalowanych urządzeń protokół zadymienia dokumentacje powykonawczą Certyfikat zgodności Certyfikaty na użyte do instalacji materiały instalacyjne Książkę przeglądów Plan sytuacyjny Plan ewakuacji Do systemu dołącza się kopie instrukcji eksploatacyjnych producenta urządzeń systemu w języku polskim. Właściciel lub administrator obiektu, powinien wyznaczyć osobę odpowiedzialną identyfikowaną za pomocą nazwiska lub tytułu funkcyjnego. Osoba ta odpowiada za takie zabezpieczenie systemu, aby był on właściwie konserwowany i naprawiany przez autoryzowany zakład oraz działał nieprzerwanie w sposób określony w specyfikacji. Osoba odpowiedzialna powinna być odpowiednio przeszkolona. 2.1 Uwagi Końcowe 1. Przed przystąpieniem do realizacji projekt zweryfikować ze stanem faktycznym. Wszystkie ewentualne zmiany winny być uzgodnione z projektantem. 2. Sterowania urządzeniami zewnętrznymi powinno być przed instalacją systemu zweryfikowane ze stanem faktycznym. Ewentualne zmiany należy uzgodnić z 21

22 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 projektantem. 3. Wszystkie prace montażowe i instalacyjne powinny być wykonane pod kierunkiem i nadzorem osób uprawnionych z przepisów Prawa Budowlanego i Przepisów Ochrony Przeciwpożarowej. 4. System musi mieć zapewniona stalą opiekę konserwacyjna firmy posiadającej odpowiednie uprawnienia. 5. Wykonawca przed oddaniem systemu do eksploatacji powinien dokonać szkolenia obsługi i wyposażyć w następujące dokumenty: Plan sytuacyjny nadzorowanego obszaru Instrukcja funkcjonowania i obsługi systemu Instrukcja postępowania w przypadku alarmu pożarowego, technicznego - ( uszkodzenia) Do Książki Pracy Systemu powinno się wpisywać następujące informacje: 1. Wszystkie alarmy z podaniem daty, godziny i przyczyn ich wywołania 2. Przeprowadzone kontrole instalacji 3. Dokonywane naprawy 4. Zmiany i uzupełnienia instalacji 5. Adres i telefony do firmy przeprowadzającej stałą konserwacje systemu. 6. Użytkownik porozumie się ze strażą pożarną w sprawie sposobu alarmowania na wypadek pożaru. 22

23 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 3. CERTYFIKATY I DEKLARACJE ZGODNOŚCI 23

24 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 24

25 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 25

26 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 26

27 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 27

28 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 28

29 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 29

30 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 30

31 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 31

32 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 32

33 Projekt Wykonawczy Instalacji SAP - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 4. SPIS PODSTAWOWYCH URZĄDZEŃ SYSTEMU SYGNALIZACJI POŻARU Lp. NAZWA ELEMENTU Typ elementu Ilość 1 Centrala sygnalizacji pożaru - kompletna FC721-ZZ 1 szt. 2 Akumulator do zasilacza 26Ah/12V FA2006-A1 2 szt. 3 Moduł drukarki FTO2001-A1 1 szt. 4 Papier do drukarki - 2 szt. 5 Dodatkowa obudowa FH7203-Z3 1 szt. 6 Przekaźnik Z3B171 2 szt. 7 Wielodetektorowa czujka dymu OH720 1 szt. 8 Optyczna czujka dymu OP szt. 9 Gniazdo czujki DB szt. 10 Gniazdo sygnalizatora FDB szt. 11 Adapter gniazda sygnalizatora IP54 FDB293 1 szt. 12 Moduł liniowy we/wy FDCIO221 2 szt. 13 Obudowa do modułu liniowego FDCH221 2 szt. Ręczny przycisk pożarowy adresowalny FDME221+FDMH szt. 14 R Sygnalizator akustyczny adresowalny FDS 221-R 14 szt. 15 wew. Sygnalizator akustyczno-optyczny FDS229-R 1 szt. 16 adresowalny 17 Wskaźnik zadziałania DJ szt. 18 Adapter podstawy FDB szt. 19 Płytki opisowe (1kpl.-10szt.) FDBZ kpl. 20 Element blokujący czujkę (1kpl.-100szt) LP720 1 kpl Centrala sterowania oddymiania (z MCR9705-5A 2 szt. 21 akumulatorami) 22 Przycisk oddymiania z sygnalizacją MCR RPO-1 2 szt. 23 Przycisk przewietrzania LT 2 szt. 24 Przewód HTKSH PH90 1x2x m 25 Przewód HTKSH PH90 3x2x m 26 Przewód HDGs PH90 3x m 27 Uchwyt kabla E-90 (1kpl.-100szt.) UDF 8 14 kpl. 28 Uchwyt kabla E-90 (1kpl.-100szt.) UDF 9 3 kpl. 33

34

35

36

37

38

39

40

41

42 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT PRZEBUDOWA BUDYNKU STAREJ BIBLIOTEKI PRZY OSTROWSKIM CENTRUM KULTURY INSTALACJA SYGNALIZACJI ALARMU POŻARU Adres inwestycji: Inwestor: Ostrów Wielkopolski ul. Wolności 2 dz. nr 8, obręb 70 w Ostrowie Wielkopolskim Gmina Miasto Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolski Jednostka projektowa: Studio In s.c., Wrocław, ul Parkowa 42/1 Projektant instalacja sygnalizacji pożaru: mgr inż. Jarosław Tułaza sprawdzający: mgr inż Damian Musiał Wrocław, kwiecień 2012

43 Instalacji Sygnalizacji Pożaru - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 SPIS TERESCI 1. Wymagania ogólne Przedmiot specyfikacji technicznej Określenia podstawowe Opis zadania inwestycyjnego Opis przyjętych rozwiązań projektowych Zakres robót objętych specyfikacjami Wykaz dokumentacji projektowej zadania inwestycyjnego Ogólne wymagania dotyczące wykonania robót Wymagania dotyczące Wykonawcy Robót Kwalifikacje kadry technicznej Wykonawcy Robót Wariantowe zastosowanie materiałów Zasady wykonania Robót Kontrola jakości Program Zapewnienia Jakości Dokumenty budowy Dziennik Budowy Księga obmiaru Pozostałe dokumenty budowy Przechowywanie dokumentów budowy Obmiar robót Ogólne zasady obmiaru robót Urządzenia i sprzęt pomiarowy Czas przeprowadzania obmiaru Odbiór robót Rodzaje odbiorów Odbiór robót zanikających i ulegających zakryciu Odbiór częściowy Odbiór końcowy Robót Dokumenty do odbioru końcowego Odbiór ostateczny Podstawa płatności Ustalenia ogólne Przepisy związane Normy... 9 A. Szczegółowe specyfikacje techniczne wykonania i odbioru robót (SST) A.1. SYSTEM SYGNALIZACJI POŻARU A.1.1 Przedmiot SST A.1.2 Zakres stosowania SST A.1.3 Zakres robót objętych SST A.1.4 Określenia podstawowe A.1.5 Ogólne wymagania dotyczące robót A.1.6 Dokumentacja robót montażowych A.1.7 Wymagania dotyczące właściwości materiałów A.1.8 Materiały A.1.9 Sprzęt A.1.10 Wymagania dotyczące transportu A.1.11 Wykonanie robót A.1.12 Zakres wykonywanych robót A.1.13 Kontrola jakości robót A.1.14 Obmiar robót A.1.15 Odbiór robót A.1.16 Podstawa płatności A.1.17 Cena i szczegółowy zakres robót wykonania robót A.1.18 Przepisy związane

44 Instalacji Sygnalizacji Pożaru - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 1. Wymagania ogólne 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót związanych z zadaniem inwestycyjnym Rozbudowa Akademii Muzycznej we Wrocławiu Budowa Sali Muzyczno-Dydaktycznej Wraz z Infrastrukturą, Akademia Muzyczna im. Karola Lipińskiego, Wrocław pl. Jana Pawła II Zakres stosowania specyfikacji technicznej Szczegółowa ST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Określenia podstawowe [1] Adaptacja przystosowanie obiektu budowlanego do pełnienia odmiennej funkcji od tej, dla której został zaprojektowany i zbudowany lub do eksploatacji w nowych warunkach [2] Atest świadectwo oceny wyrobu lub materiału pod względem jakości i bezpieczeństwa użytkowania wydane przez upoważnione instytucje państwowe i specjalistyczne placówki naukowo-badawcze [3] Bezpieczeństwo realizacji robót budowlanych zgodne z przepisami bhp warunki wykonania robót budowlanych, ale także prawidłowa organizacja placu budowy i prowadzonych robót oraz ubezpieczenie wykonawcy od odpowiedzialności cywilnej w związku z ryzykiem zawodowym [4] Budowa wykonywanie obiektu budowlanego w określonym miejscu, a także odbudowa, rozbudowa, nadbudowa, przebudowa oraz modernizacja obiektu budowlanego [5] Budowla każdy obiekt budowlany nie będący budynkiem lub obiektem małej architektury, jak: drogi, mosty, maszty antenowe, instalacje przemysłowe, sieci uzbrojenia terenu [6] Budynek obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundament i dach [7] Certyfikat znak bezpieczeństwa materiału lub wyrobu wydany przez specjalistyczną, upoważnioną jednostkę naukowo-badawczą lub urząd państwowy, wskazujący, że zapewniona jest zgodność wyrobu z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych [8] Dokumentacja budowy ogół dokumentów formalno-prawnych i technicznych niezbędnych do prowadzenia budowy. Dokumentacja budowy obejmuje: pozwolenia na budowę wraz z załączonym projektem budowlanym dziennik budowy protokoły odbiorów częściowych i końcowych projekty wykonawcze tj. rysunki i opisy służące realizacji obiektu operaty geodezyjne książki obmiarów [9] Dziennik budowy urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót. Dziennik budowy wydawany jest przez właściwy organ nadzoru budowlanego [10] Elementy robót wyodrębnione z całości planowanych robót ich rodzaje, bądź stany wznoszonego obiektu, służące planowaniu, organizowaniu, kosztorysowaniu i rozliczaniu inwestycji [11] Inspektor nadzoru budowlanego samodzielna funkcja techniczna w budownictwie związana z wykonywaniem technicznego nadzoru nad robotami budowlanymi, którą może sprawować osoba posiadająca odpowiednie uprawnienia budowlane i będąca członkiem Izby Inżynierów Budownictwa 3

45 Instalacji Sygnalizacji Pożaru - Przebudowa Budynku Starej Biblioteki, Ostrów Wielkopolski, pl. Wolności 2 [12] Inwestor osoba fizyczna lub prawna, inicjator i uczestnik procesu inwestycyjnego, angażująca swoje środki finansowe na realizację zamierzonego zadania [13] Kierownik budowy samodzielna funkcja techniczna w budownictwie związana z bezpośrednim kierowaniem organizacją placu budowy i procesem realizacyjnym robót budowlanych, posiadająca odpowiednie uprawnienia budowlane i będąca członkiem Izby Inżynierów Budowlanych [14] Kontrola techniczna ocena wyrobu lub procesu technologicznego pod kątem jego zgodności z Polskimi Normami, przeznaczenie i przydatnością użytkową [15] Kosztorys dokument określający ilość i wartość robót budowlanych sporządzany na podstawie: dokumentacji projektowej, przedmiaru robót, cen jednostkowych robocizny, materiału, narzutów kosztów pośrednich i zysku [16] Kosztorys ofertowy wyceniony kompletny kosztorys ślepy [17] Kosztorys ślepy opis robót w kolejności technologicznej ich wykonania z zestawienie materiałów podstawowych [18] Kosztorys powykonawczy sporządzone przez wykonawcę robót zestawienie ilościowowartościowe zadania z uwzględnieniem wszystkich zmian technicznych i technologicznych dokonywanych w trakcie realizacji robót [19] Nadzór autorski forma kontroli, wykonywanej przez autora projektu budowlanego inwestycji, w toku realizacji robót budowlanych, polegająca na kontroli zgodności realizacji z założeniami projektu oraz wskazywaniu i akceptacji rozwiązań zamiennych [20] Nadzór inwestorski forma kontroli sprawowanej przez inwestora w zakresie jakości i kosztów realizowanej inwestycji [21] Obiekt budowlany budynek wraz z instalacjami i urządzeniami technicznymi, budowla stanowiąca całość techniczno-użytkową wraz z instalacjami i urządzeniami, obiekt małej architektury [22] Obmiar wymierzenia, obliczenia ilościowo-wartościowe faktycznie wykonanych robót [23] Polska Norma (PN) dokument określający jednoznacznie pod względem technicznym i ekonomicznym najistotniejsze cechy przedmiotów. Normy w budownictwie stosowane są m.in. do materiałów budowlanych, metod, technik i technologii budowania obiektów budowlanych [24] Projektant samodzielna funkcja techniczna w budownictwie związana z opracowaniem projektu budowlanego inwestycji, osoba posiadająca odpowiednie uprawnienia budowlane, będąca członkiem Izby Architektów lub Inżynierów Budowlanych [25] Protokół odbioru robót dokument odbioru robót przez inwestora od wykonawcy, stanowiący podstawę żądania zapłaty [26] Przedmiar obliczenie ilości robót na podstawie dokumentacji projektowej, ewentualnie z natury (przy robotach remontowych), w celu sporządzenia kosztorysu [27] Przepisy technicznowykonawcze warunki techniczne, jakim powinny odpowiadać obiekty budowlane i ich usytuowanie oraz warunki użytkowania obiektów budowlanych [28] Roboty budowlanomontażowe budowa, a także prace polegające na montażu, modernizacji, remoncie lub rozbiórce obiektu budowlanego [29] Roboty zanikające roboty budowlane, których efekty są zakrywane w trakcie wykonywania kolejnych etapów budowy [30] Wada techniczna efekt niezachowania przez wykonawcę reżimów w procesie technologicznym powodujący ograniczenie lub uniemożliwienia korzystania z wyrobu zgodnie z jego przeznaczeniem, za co odpowiedzialność ponosi wykonawca 4
