1 Katalog produktów Aluminiowe systemy zamocowań do elewacji

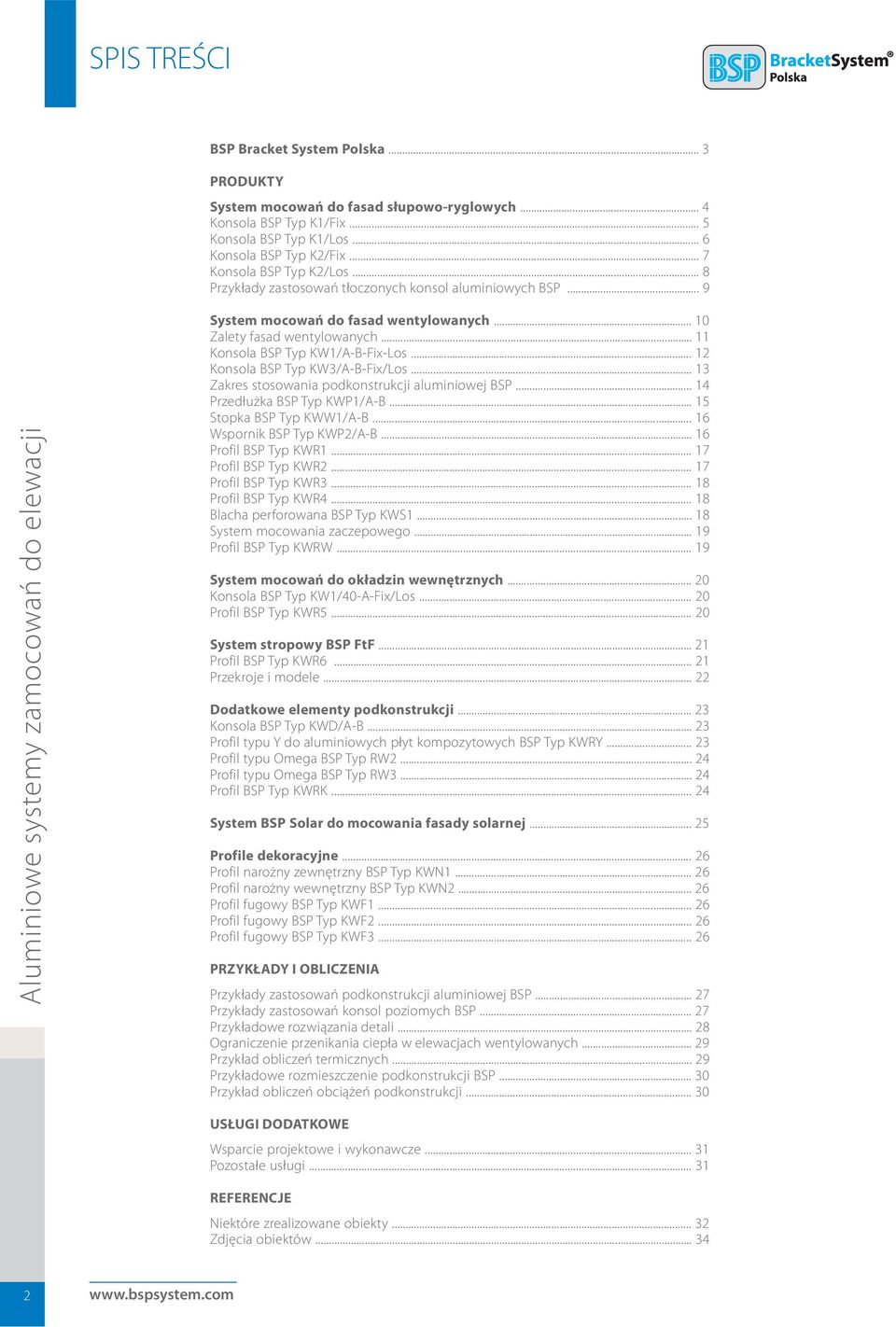

2 SPIS TREŚCI BSP Bracket System Polska... 3 PRODUKTY System mocowań do fasad słupowo-ryglowych... 4 Konsola BSP Typ K1/Fix... 5 Konsola BSP Typ K1/Los... 6 Konsola BSP Typ K2/Fix... 7 Konsola BSP Typ K2/Los... Przykłady zastosowań tłoczonych konsol aluminiowych BSP... 9 System mocowań do fasad wentylowanych Zalety fasad wentylowanych Konsola BSP Typ K/A-B-Fix-Los Konsola BSP Typ KW3/A-B-Fix/Los Zakres stosowania podkonstrukcji aluminiowej BSP Przedłużka BSP Typ KWP1/A-B Stopka BSP Typ KW/A-B Wspornik BSP Typ KWP2/A-B Profil BSP Typ KWR Profil BSP Typ KWR Profil BSP Typ KWR Profil BSP Typ KWR Blacha perforowana BSP Typ KWS System mocowania zaczepowego Profil BSP Typ KWRW System mocowań do okładzin wewnętrznych Konsola BSP Typ K/40-A-Fix/Los Profil BSP Typ KWR System stropowy BSP FtF Profil BSP Typ KWR Przekroje i modele Dodatkowe elementy podkonstrukcji Konsola BSP Typ KWD/A-B Profil typu Y do aluminiowych płyt kompozytowych BSP Typ KWRY Profil typu Omega BSP Typ RW Profil typu Omega BSP Typ RW Profil BSP Typ KWRK System BSP Solar do mocowania fasady solarnej Profile dekoracyjne Profil narożny zewnętrzny BSP Typ KWN Profil narożny wewnętrzny BSP Typ KWN Profil fugowy BSP Typ KWF Profil fugowy BSP Typ KWF Profil fugowy BSP Typ KWF PRZYKŁADY I OBLICZENIA Przykłady zastosowań podkonstrukcji aluminiowej BSP Przykłady zastosowań konsol poziomych BSP Przykładowe rozwiązania detali... 2 Ograniczenie przenikania ciepła w elewacjach wentylowanych Przykład obliczeń termicznych Przykładowe rozmieszczenie podkonstrukcji BSP Przykład obliczeń obciążeń podkonstrukcji USŁUGI DODATKOWE Wsparcie projektowe i wykonawcze Pozostałe usługi REFERENCJE Niektóre zrealizowane obiekty Zdjęcia obiektów

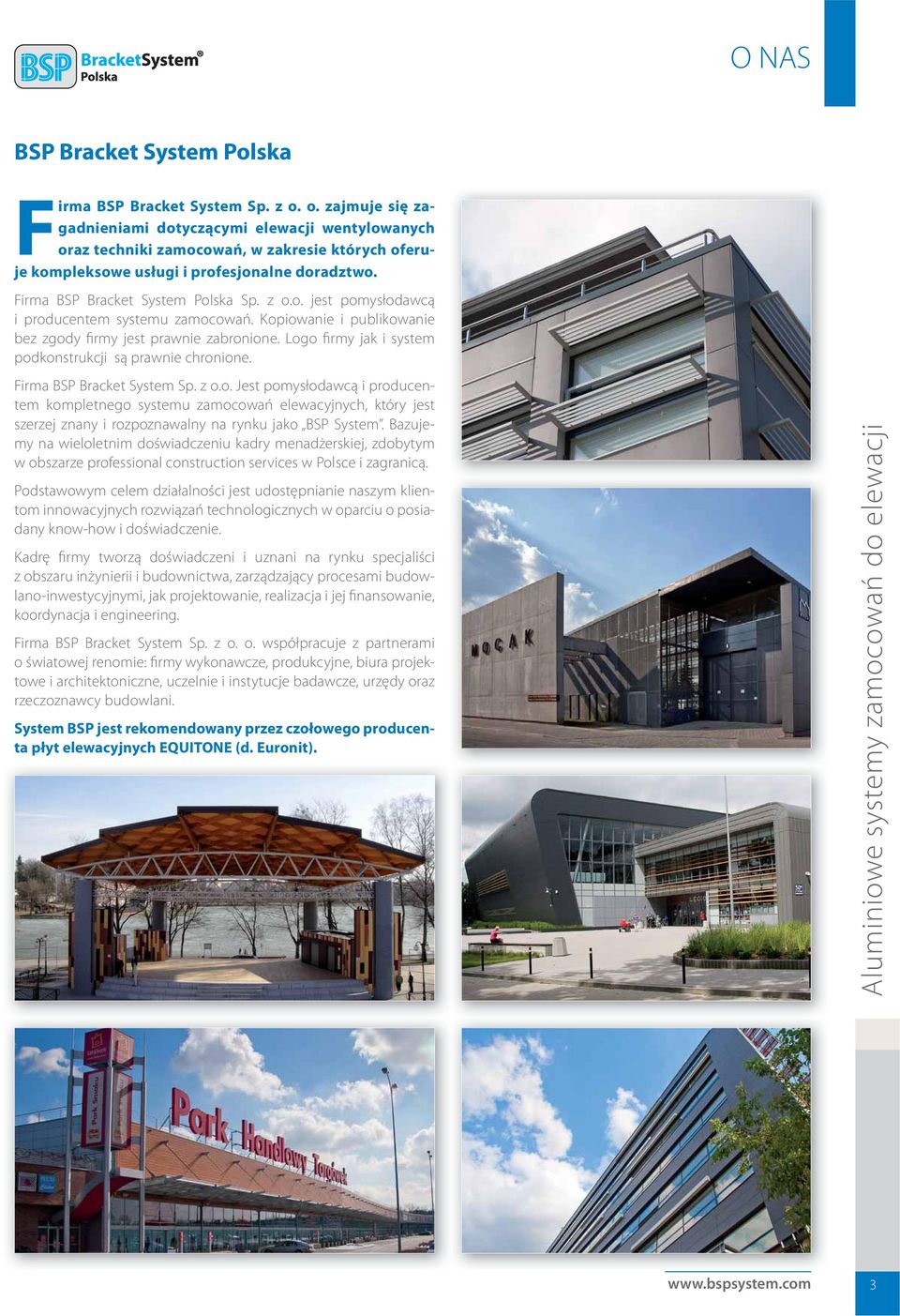

3 O NAS BSP Bracket System Polska Firma BSP Bracket System Sp. z o. o. zajmuje się zagadnieniami dotyczącymi elewacji wentylowanych oraz techniki zamocowań, w zakresie których oferuje kompleksowe usługi i profesjonalne doradztwo. Firma BSP Bracket System Polska Sp. z o.o. jest pomysłodawcą i producentem systemu zamocowań. Kopiowanie i publikowanie bez zgody firmy jest prawnie zabronione. Logo firmy jak i system podkonstrukcji są prawnie chronione. Firma BSP Bracket System Sp. z o.o. Jest pomysłodawcą i producentem kompletnego systemu zamocowań elewacyjnych, który jest szerzej znany i rozpoznawalny na rynku jako BSP System. Bazujemy na wieloletnim doświadczeniu kadry menadżerskiej, zdobytym w obszarze professional construction services w Polsce i zagranicą. Podstawowym celem działalności jest udostępnianie naszym klientom innowacyjnych rozwiązań technologicznych w oparciu o posiadany know-how i doświadczenie. Kadrę firmy tworzą doświadczeni i uznani na rynku specjaliści z obszaru inżynierii i budownictwa, zarządzający procesami budowlano-inwestycyjnymi, jak projektowanie, realizacja i jej finansowanie, koordynacja i engineering. Firma BSP Bracket System Sp. z o. o. współpracuje z partnerami o światowej renomie: firmy wykonawcze, produkcyjne, biura projektowe i architektoniczne, uczelnie i instytucje badawcze, urzędy oraz rzeczoznawcy budowlani. System BSP jest rekomendowany przez czołowego producenta płyt elewacyjnych EQUITONE (d. Euronit). 3

4 System mocowań do fasad słupowo-ryglowych Tłoczone konsole aluminiowe zostały zaprojektowane w celu mocowania aluminiowych fasad słupowo - ryglowych. Optymalnie skonstruowana konsola umożliwia przeniesienie wszystkich obciążeń z konstrukcji elewacji na główną konstrukcję nośną budynku. Podkonstrukcja została zaprojektowana z uwzględnieniem regulacji jej położenia we wszystkich trzech kierunkach. Umożliwia to bardzo precyzyjne ustawienie fasady, bez konieczności stosowania podkładek wyrównujących. Zalety stosowania tłoczonych konsol aluminiowych BSP do fasad słupowo-ryglowych: Wysoka odporność na czynniki atmosferyczne, zwłaszcza w porównaniu z łatwo ulegającymi korozji konsolami stalowymi. Stosunkowo niewielka masa, mająca duży wpływ na obniżenie kosztów transportu. Możliwość wykonywania dodatkowych otworów lub przycięcia, bez konieczności stosowania zabiegów zabezpieczenia antykorozyjnego. Brak korozji galwanicznej na styku konsoli z innymi elementami aluminiowymi. Brak połączeń spawanych i ryzyka związanego z niewłaściwym wykonaniem prac spawalniczych. Brak stanów naprężeń wewnętrznych, charakterystycznych dla konsol giętych lub spawanych. Wysoka estetyka wykonania (opcjonalnie konsole mogą być dostarczane jako malowane proszkowo lub anodowane). Szybkie terminy realizacji zamówień oraz szeroka oferta produktów standardowych dostępnych na stanie magazynowym. 4

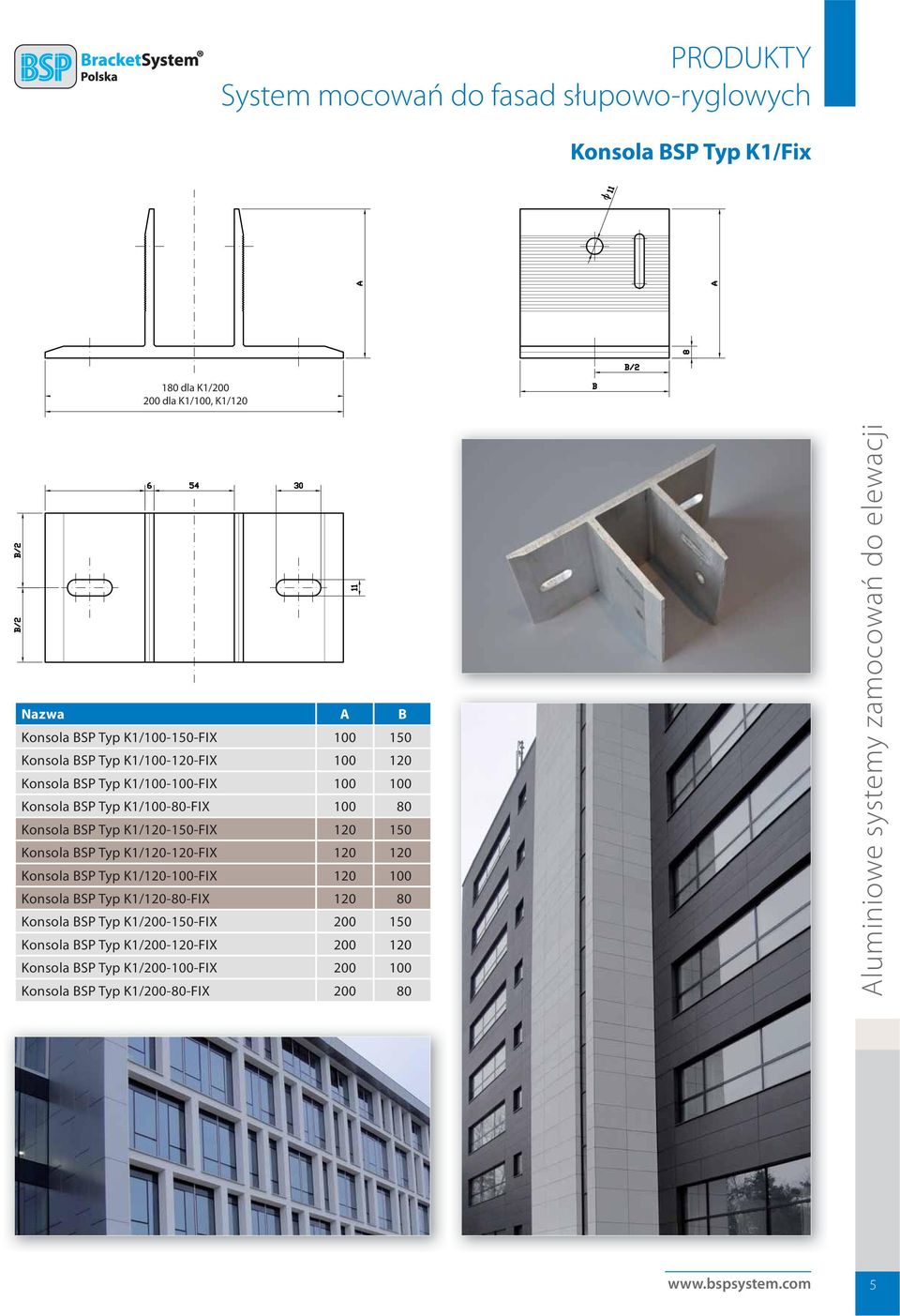

5 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K1/Fix 10 dla K1/ dla K1/100, K1/120 Nazwa A B Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/100-0-FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/120-0-FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/200-0-FIX

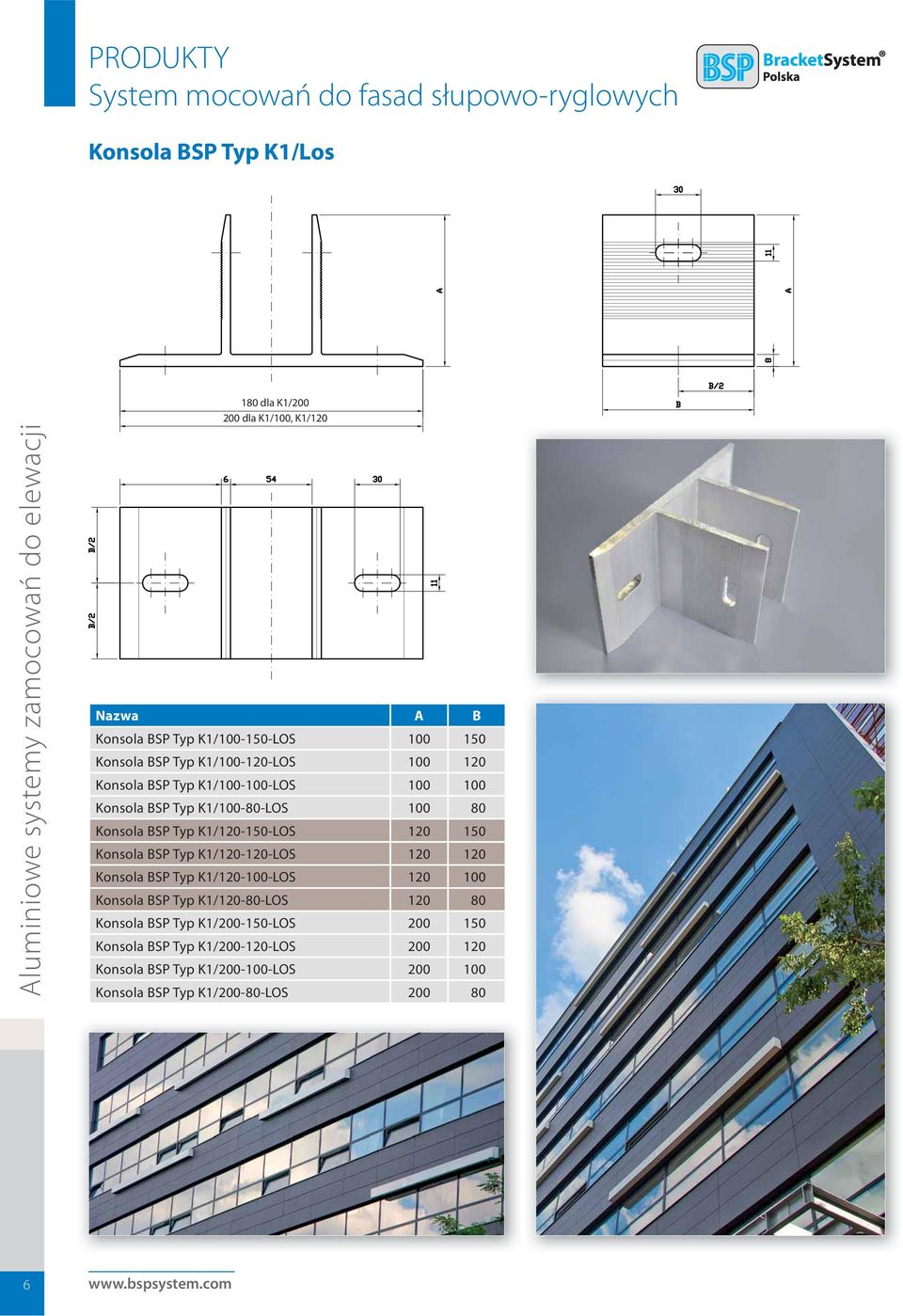

6 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K1/Los 10 dla K1/ dla K1/100, K1/120 Nazwa A B Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/100-0-LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/120-0-LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/200-0-LOS

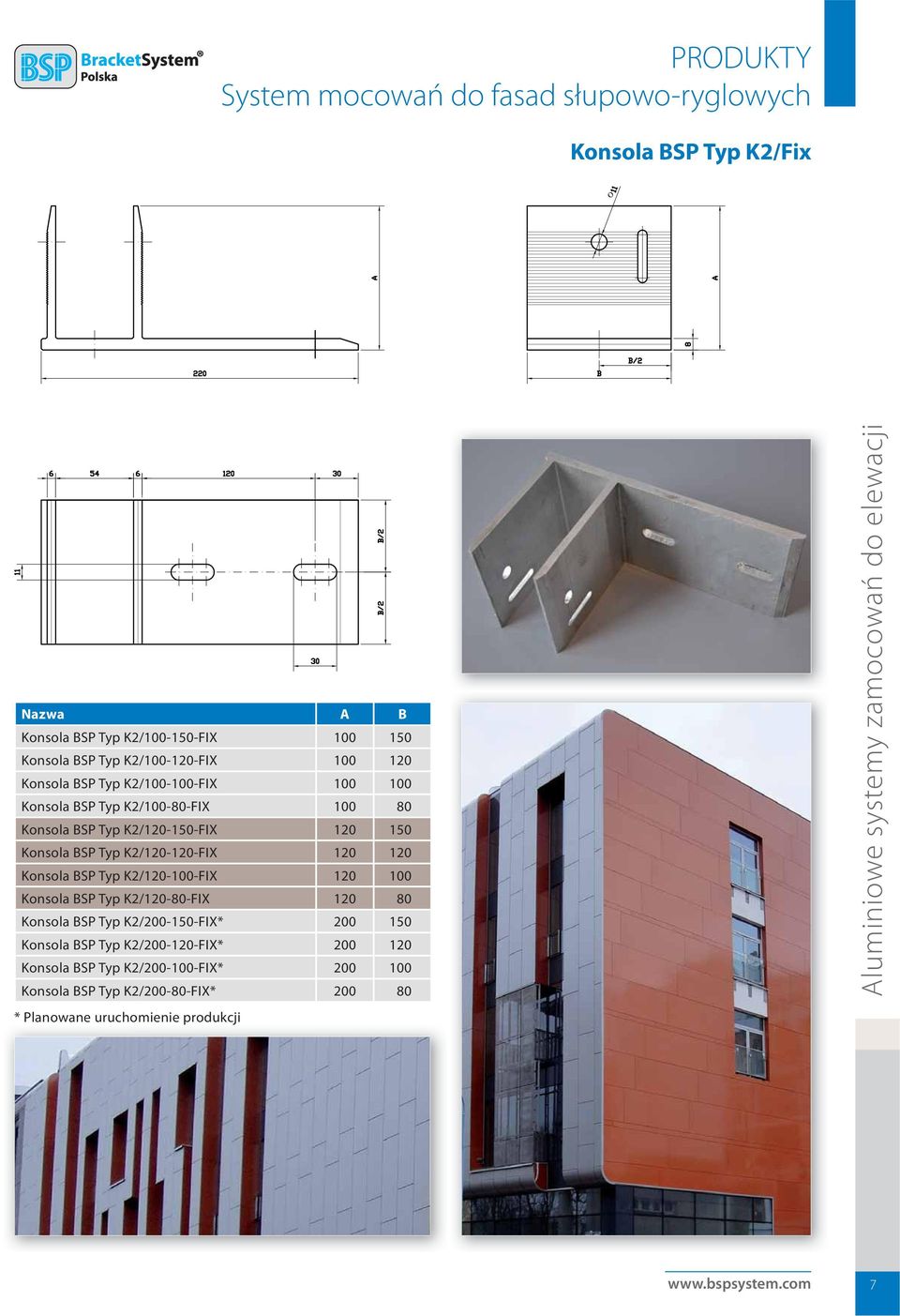

7 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K2/Fix Nazwa A B Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/100-0-FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/120-0-FIX Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/200-0-FIX* * Planowane uruchomienie produkcji 7

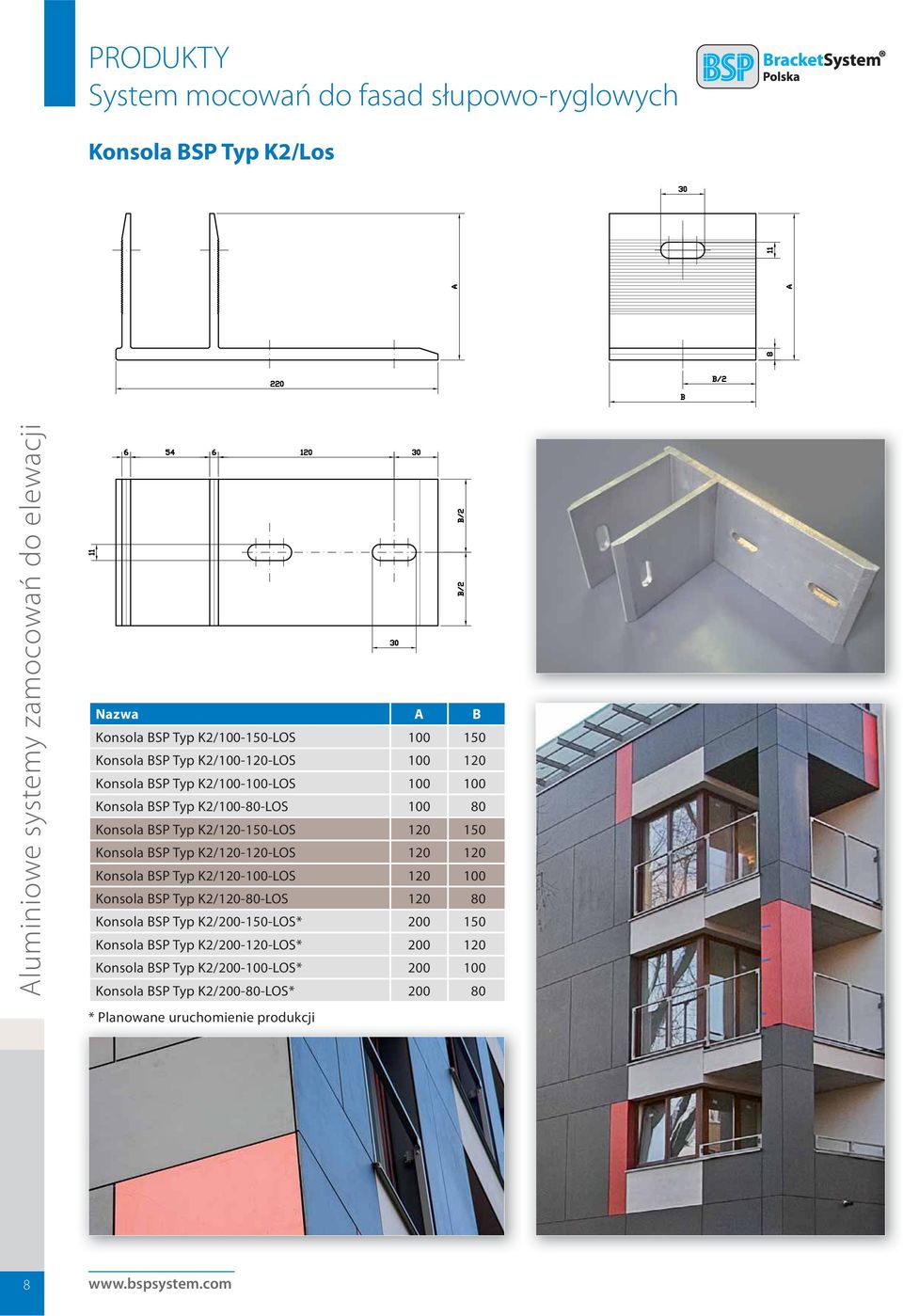

8 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K2/Los Nazwa A B Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/100-0-LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/120-0-LOS Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/200-0-LOS* * Planowane uruchomienie produkcji

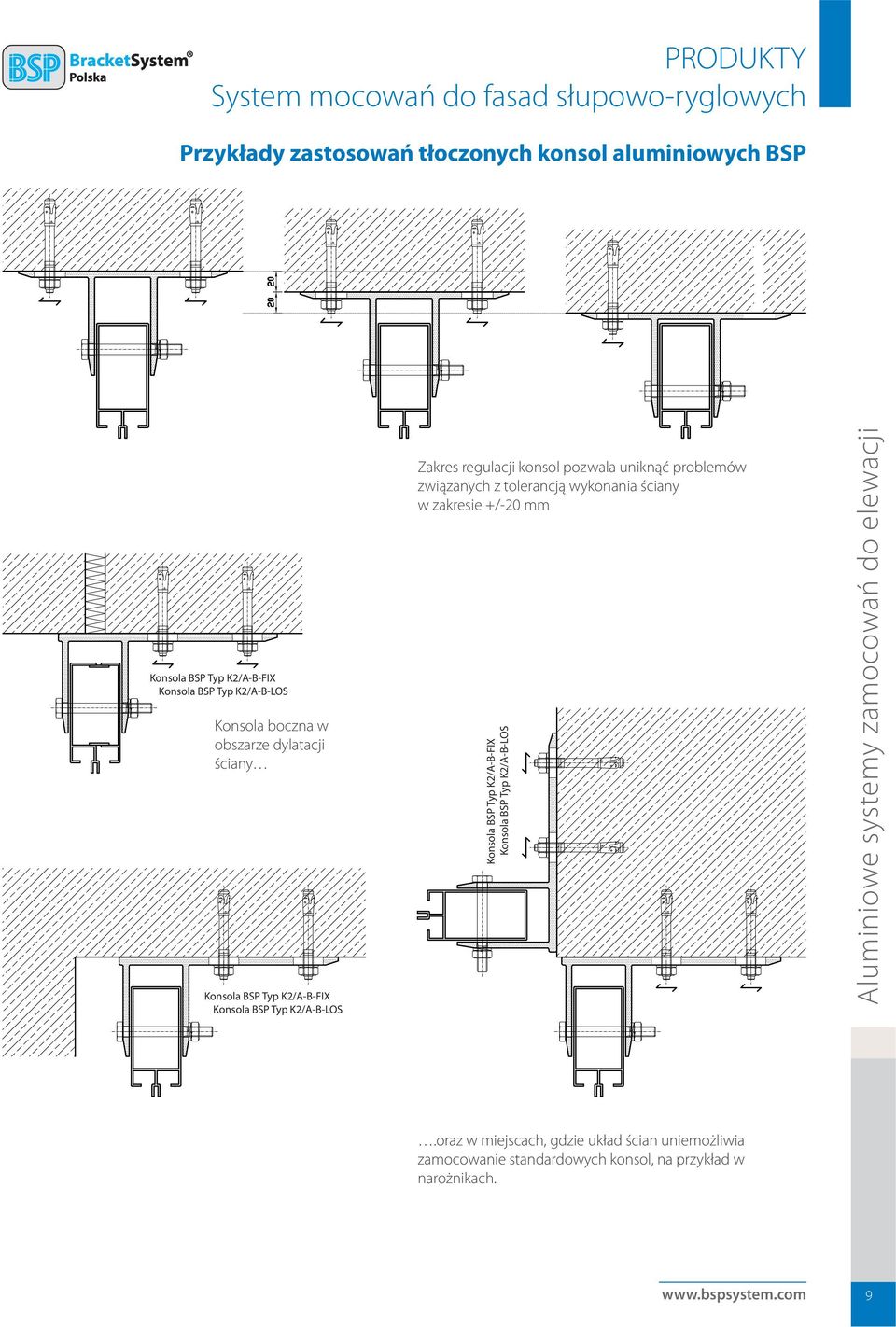

9 System mocowań do fasad słupowo-ryglowych Przykłady zastosowań tłoczonych konsol aluminiowych BSP Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS Konsola boczna w obszarze dylatacji ściany Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS Zakres regulacji konsol pozwala uniknąć problemów związanych z tolerancją wykonania ściany w zakresie +/-20 mm Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS.oraz w miejscach, gdzie układ ścian uniemożliwia zamocowanie standardowych konsol, na przykład w narożnikach. 9

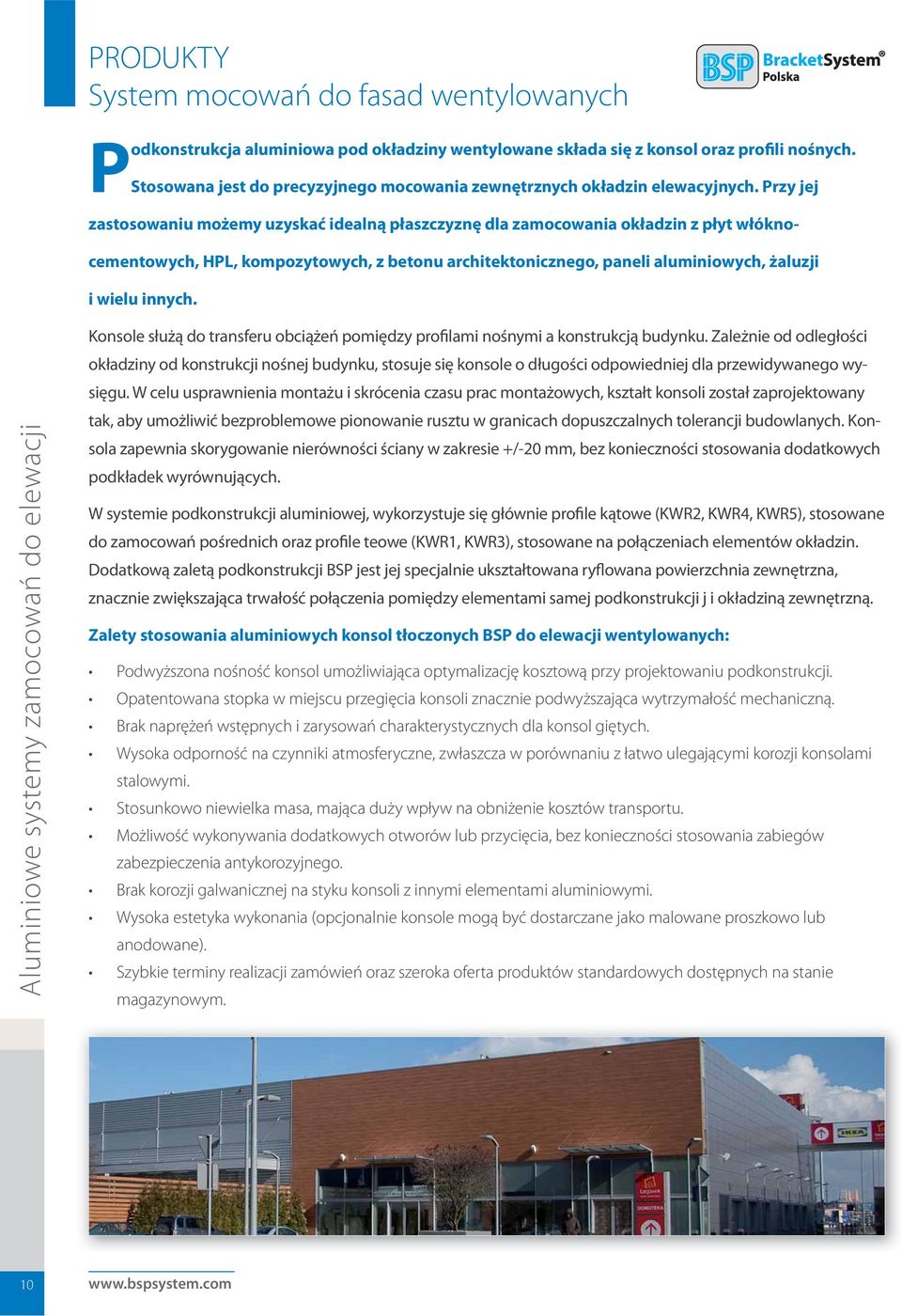

10 System mocowań do fasad wentylowanych Podkonstrukcja aluminiowa pod okładziny wentylowane składa się z konsol oraz profili nośnych. Stosowana jest do precyzyjnego mocowania zewnętrznych okładzin elewacyjnych. Przy jej zastosowaniu możemy uzyskać idealną płaszczyznę dla zamocowania okładzin z płyt włóknocementowych, HPL, kompozytowych, z betonu architektonicznego, paneli aluminiowych, żaluzji i wielu innych. Konsole służą do transferu obciążeń pomiędzy profilami nośnymi a konstrukcją budynku. Zależnie od odległości okładziny od konstrukcji nośnej budynku, stosuje się konsole o długości odpowiedniej dla przewidywanego wysięgu. W celu usprawnienia montażu i skrócenia czasu prac montażowych, kształt konsoli został zaprojektowany tak, aby umożliwić bezproblemowe pionowanie rusztu w granicach dopuszczalnych tolerancji budowlanych. Konsola zapewnia skorygowanie nierówności ściany w zakresie +/-20 mm, bez konieczności stosowania dodatkowych podkładek wyrównujących. W systemie podkonstrukcji aluminiowej, wykorzystuje się głównie profile kątowe (KWR2, KWR4, KWR5), stosowane do zamocowań pośrednich oraz profile teowe (KWR1, KWR3), stosowane na połączeniach elementów okładzin. Dodatkową zaletą podkonstrukcji BSP jest jej specjalnie ukształtowana ryflowana powierzchnia zewnętrzna, znacznie zwiększająca trwałość połączenia pomiędzy elementami samej podkonstrukcji j i okładziną zewnętrzną. Zalety stosowania aluminiowych konsol tłoczonych BSP do elewacji wentylowanych: Podwyższona nośność konsol umożliwiająca optymalizację kosztową przy projektowaniu podkonstrukcji. Opatentowana stopka w miejscu przegięcia konsoli znacznie podwyższająca wytrzymałość mechaniczną. Brak naprężeń wstępnych i zarysowań charakterystycznych dla konsol giętych. Wysoka odporność na czynniki atmosferyczne, zwłaszcza w porównaniu z łatwo ulegającymi korozji konsolami stalowymi. Stosunkowo niewielka masa, mająca duży wpływ na obniżenie kosztów transportu. Możliwość wykonywania dodatkowych otworów lub przycięcia, bez konieczności stosowania zabiegów zabezpieczenia antykorozyjnego. Brak korozji galwanicznej na styku konsoli z innymi elementami aluminiowymi. Wysoka estetyka wykonania (opcjonalnie konsole mogą być dostarczane jako malowane proszkowo lub anodowane). Szybkie terminy realizacji zamówień oraz szeroka oferta produktów standardowych dostępnych na stanie magazynowym. 10

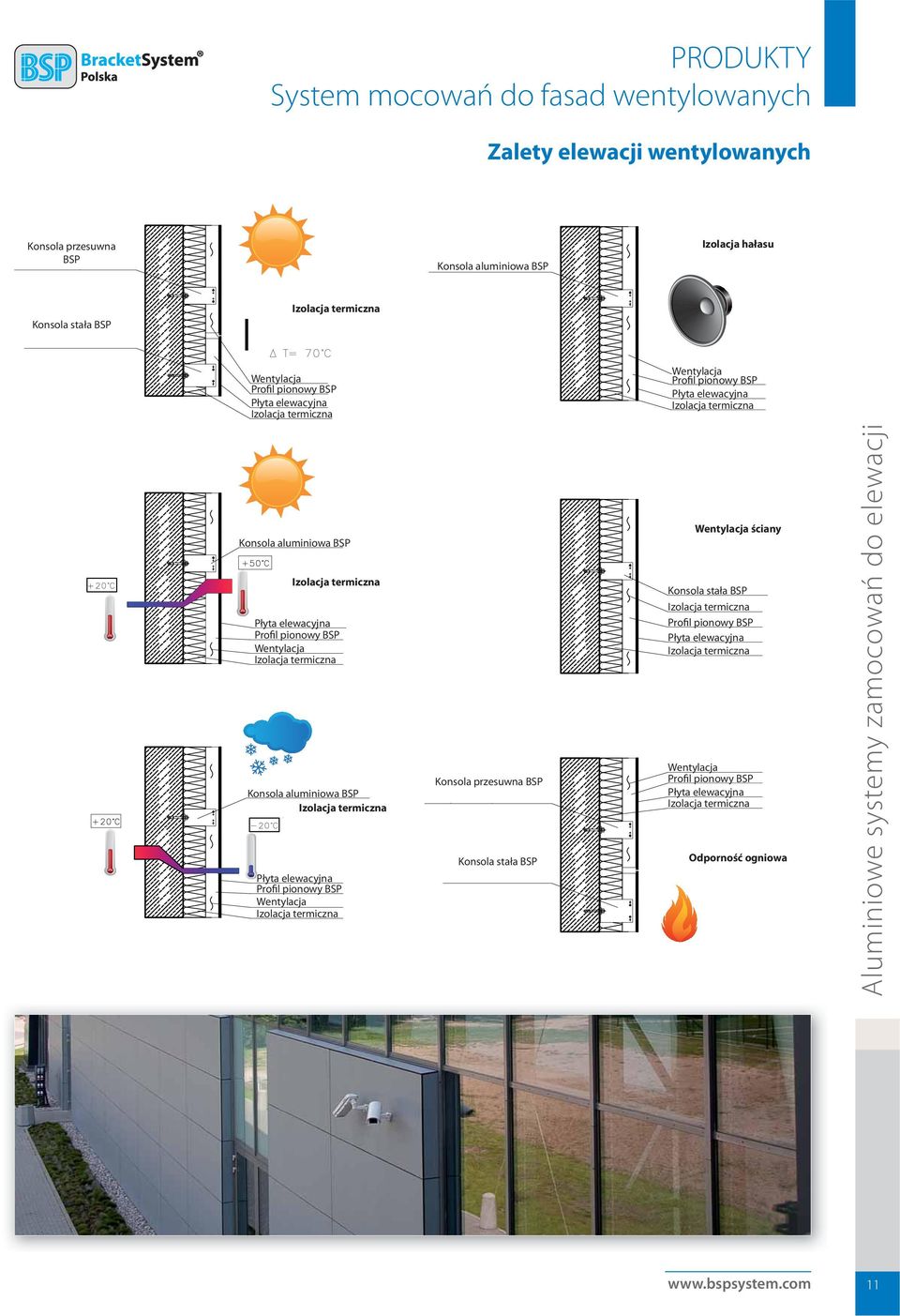

11 System mocowań do fasad wentylowanych Zalety elewacji wentylowanych Konsola przesuwna BSP Konsola aluminiowa BSP Izolacja hałasu Konsola stała BSP Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Konsola aluminiowa BSP Izolacja termiczna Płyta elewacyjna Profil pionowy BSP Wentylacja Izolacja termiczna Konsola aluminiowa BSP Izolacja termiczna Płyta elewacyjna Profil pionowy BSP Wentylacja Izolacja termiczna Konsola przesuwna BSP Konsola stała BSP Wentylacja ściany Konsola stała BSP Izolacja termiczna Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Odporność ogniowa 11

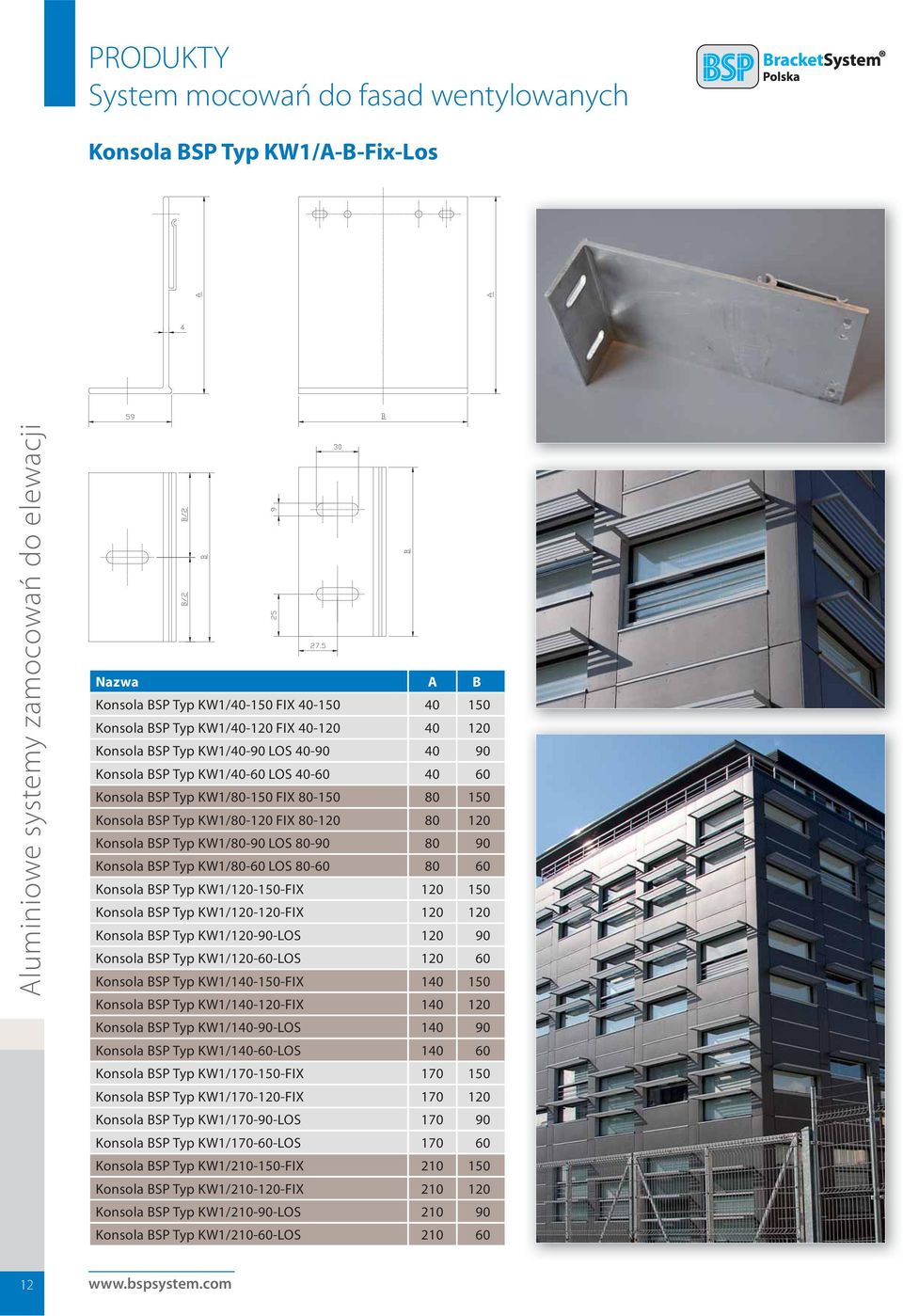

12 System mocowań do fasad wentylowanych Konsola BSP Typ K/A-B-Fix-Los Nazwa A B Konsola BSP Typ K/ FIX Konsola BSP Typ K/ FIX Konsola BSP Typ K/40-90 LOS Konsola BSP Typ K/40-60 LOS Konsola BSP Typ K/0-150 FIX Konsola BSP Typ K/0-120 FIX Konsola BSP Typ K/0-90 LOS Konsola BSP Typ K/0-60 LOS Konsola BSP Typ K/ FIX Konsola BSP Typ K/ FIX Konsola BSP Typ K/ LOS Konsola BSP Typ K/ LOS Konsola BSP Typ K/ FIX Konsola BSP Typ K/ FIX Konsola BSP Typ K/ LOS Konsola BSP Typ K/ LOS Konsola BSP Typ K/ FIX Konsola BSP Typ K/ FIX Konsola BSP Typ K/ LOS Konsola BSP Typ K/ LOS Konsola BSP Typ K/ FIX Konsola BSP Typ K/ FIX Konsola BSP Typ K/ LOS Konsola BSP Typ K/ LOS

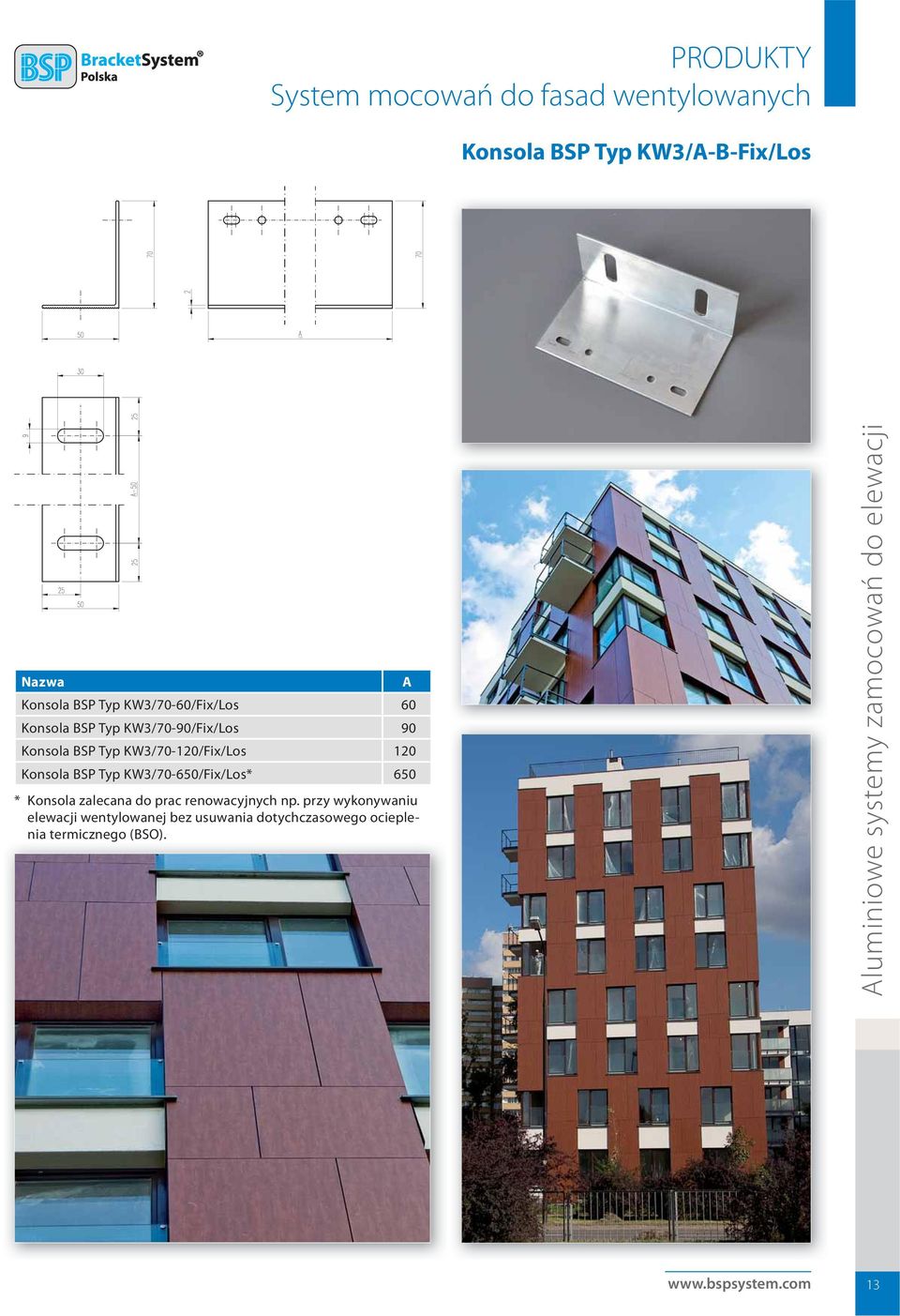

13 System mocowań do fasad wentylowanych Konsola BSP Typ KW3/A-B-Fix/Los Nazwa A Konsola BSP Typ KW3/70-60/Fix/Los 60 Konsola BSP Typ KW3/70-90/Fix/Los 90 Konsola BSP Typ KW3/70-120/Fix/Los 120 Konsola BSP Typ KW3/70-650/Fix/Los* 650 * Konsola zalecana do prac renowacyjnych np. przy wykonywaniu elewacji wentylowanej bez usuwania dotychczasowego ocieplenia termicznego (BSO). 13

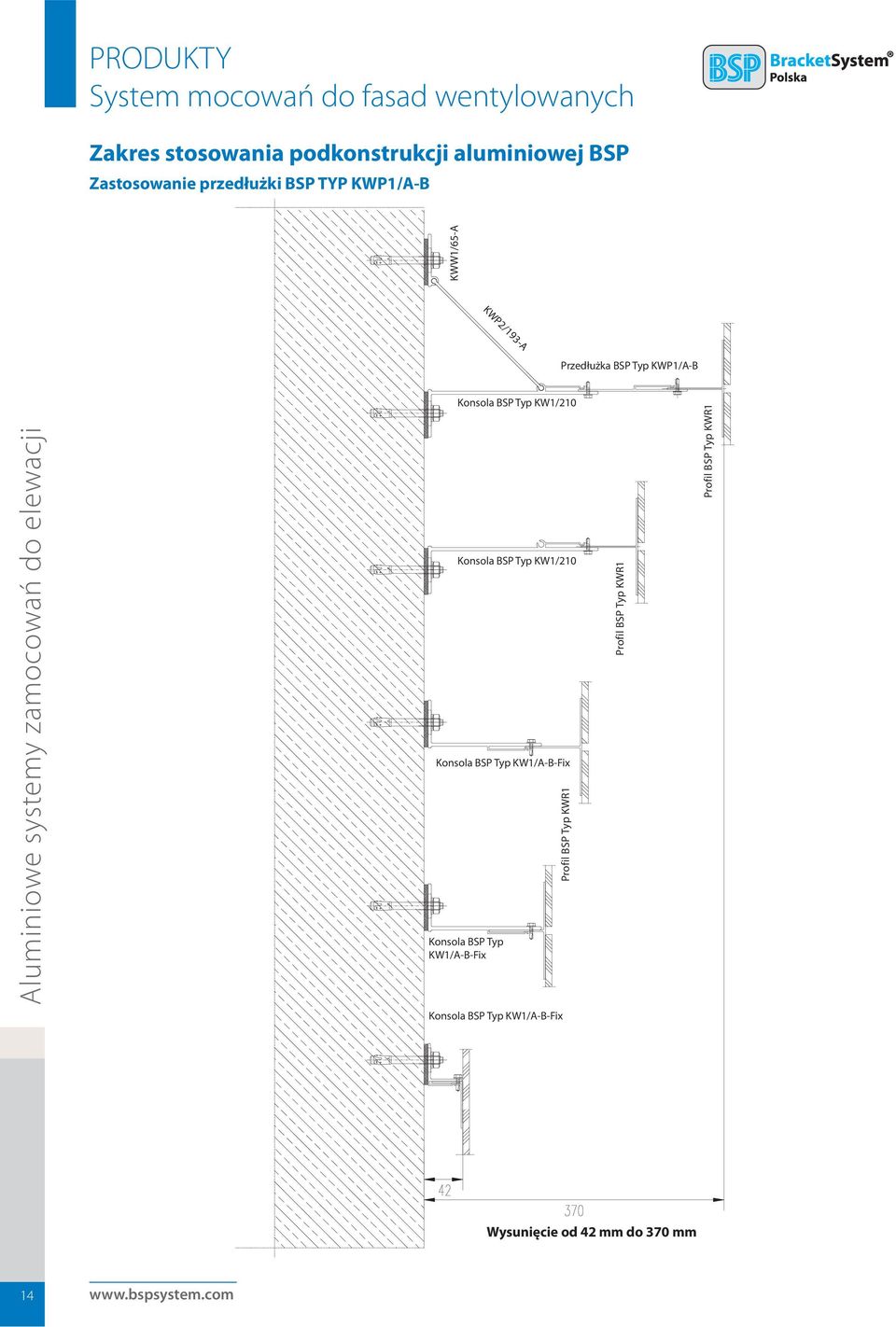

14 System mocowań do fasad wentylowanych Zakres stosowania podkonstrukcji aluminiowej BSP Zastosowanie przedłużki BSP TYP KWP1/A-B KW/65-A KWP2/193-A Przedłużka BSP Typ KWP1/A-B Konsola BSP Typ K/210 Konsola BSP Typ K/210 Konsola BSP Typ K/A-B-Fix Konsola BSP Typ K/A-B-Fix Profil BSP Typ KWR1 Profil BSP Typ KWR1 Profil BSP Typ KWR1 Konsola BSP Typ K/A-B-Fix Wysunięcie od 42 mm do 370 mm 14

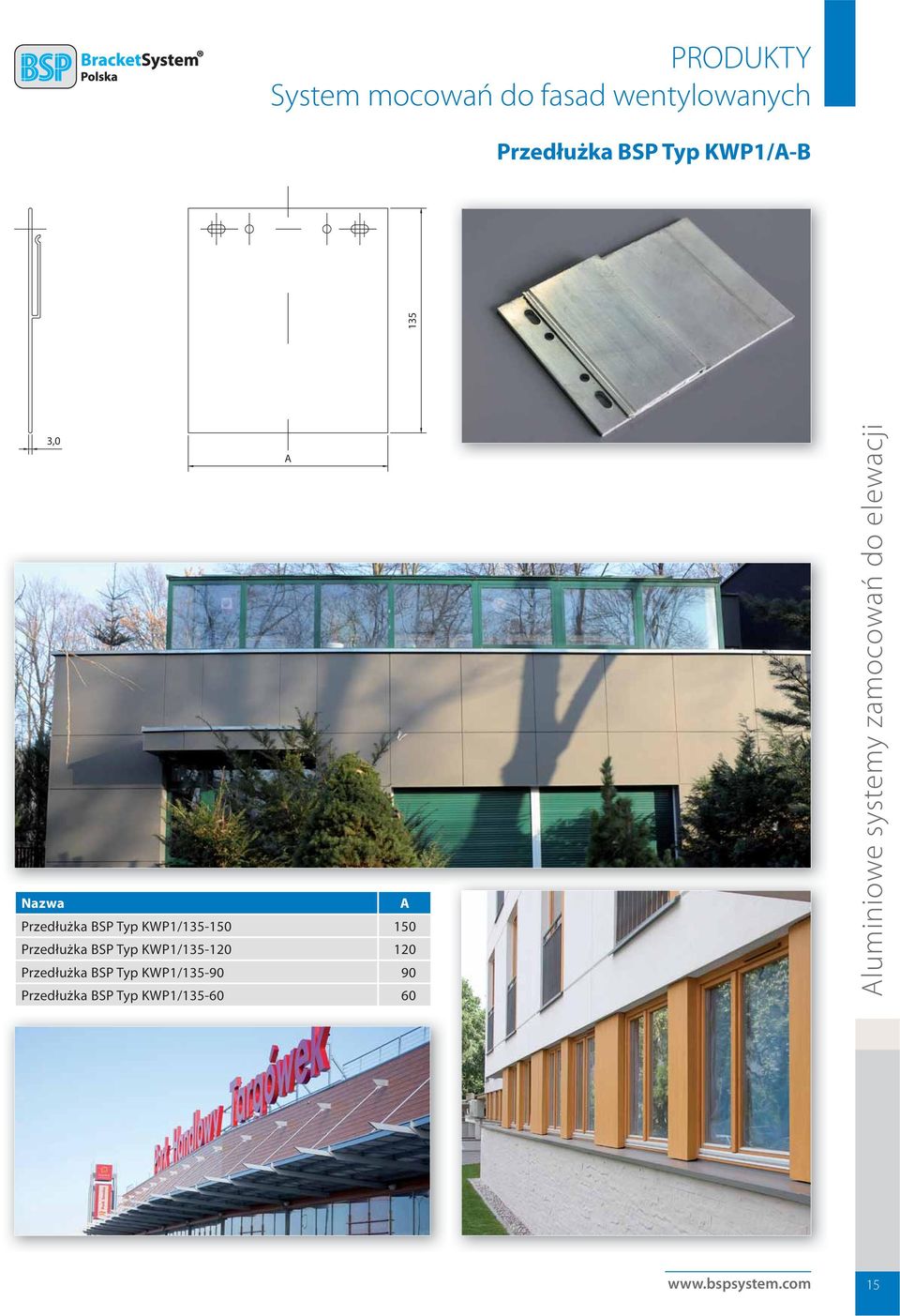

15 System mocowań do fasad wentylowanych Przedłużka BSP Typ KWP1/A-B 135 3,0 A Nazwa A Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/

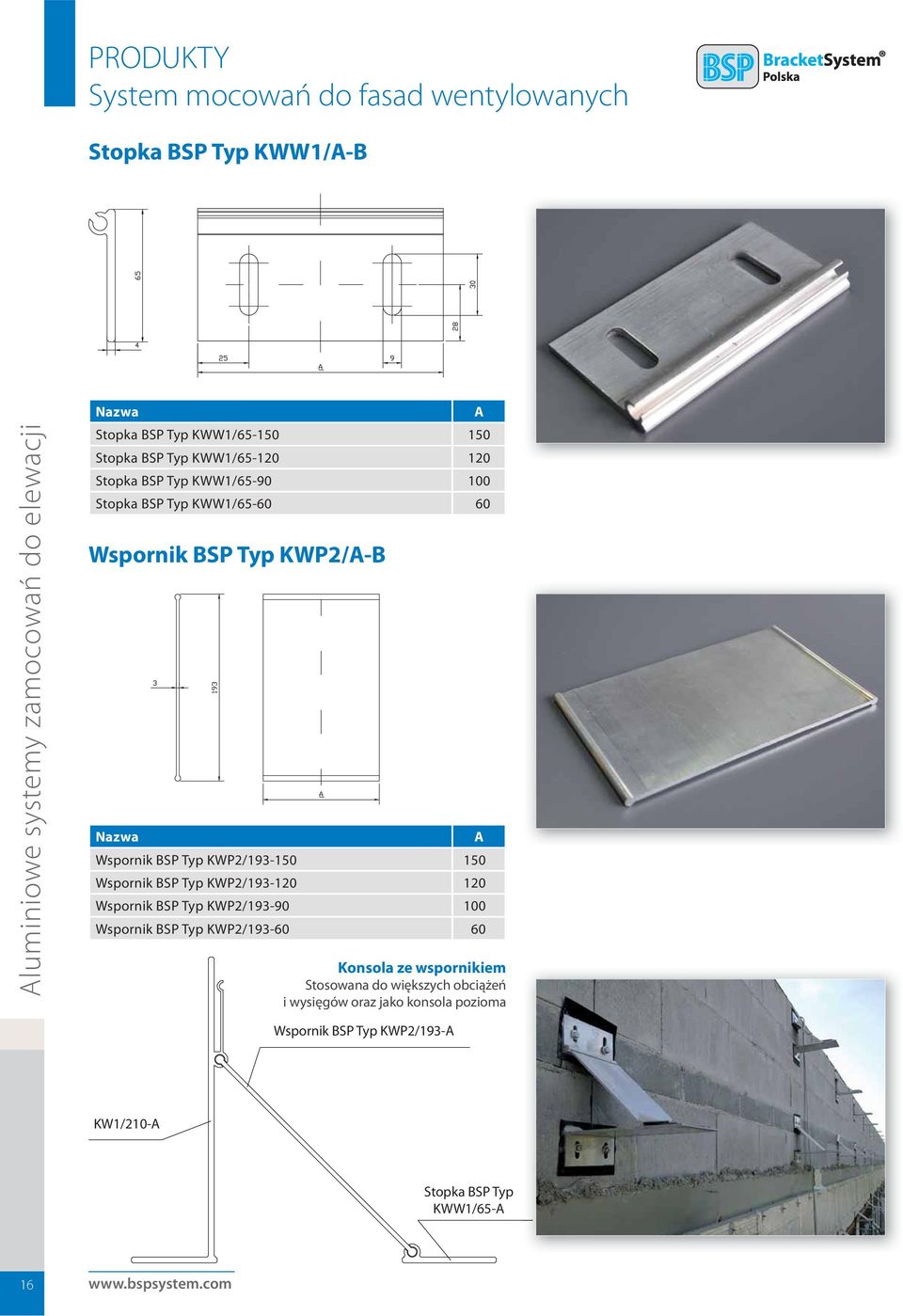

16 System mocowań do fasad wentylowanych Stopka BSP Typ KW/A-B Nazwa Stopka BSP Typ KW/ Stopka BSP Typ KW/ Stopka BSP Typ KW/ Stopka BSP Typ KW/ Wspornik BSP Typ KWP2/A-B Nazwa A Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Konsola ze wspornikiem Stosowana do większych obciążeń i wysięgów oraz jako konsola pozioma A Wspornik BSP Typ KWP2/193-A K/210-A Stopka BSP Typ KW/65-A 16

17 System mocowań do fasad wentylowanych Profil BSP Typ KWR1 Nazwa Profil BSP Typ KWR1 sztanga 3100 mm Profil BSP Typ KWR1 sztanga 2700 mm lx 15,467 cm 4 ly 26,316 cm 4 Wx 2,776 cm 3 Wy 4,36 cm 3 Pole 3,52 cm 2 Masa 0,971 kg/m Profil BSP Typ KWR2 Nazwa Profil BSP Typ KWR2 sztanga 3100 mm Profil BSP Typ KWR2 sztanga 2700 mm lx 11,77 cm 4 ly 5,03 cm 4 Wx 2,467 cm 3 Wy 1,279 cm 3 Pole 2,27 cm 2 Masa 0,617 kg/m 17

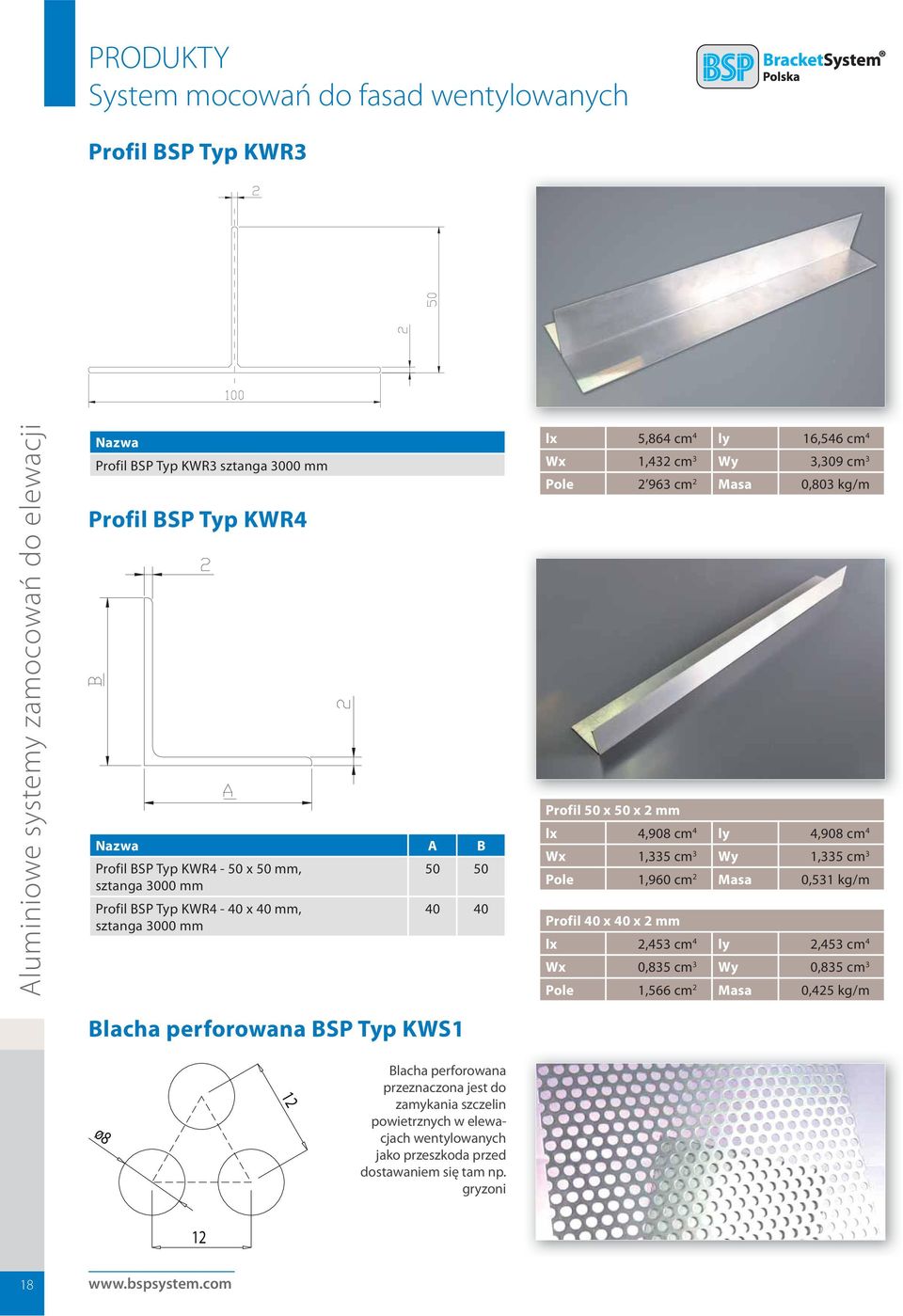

18 System mocowań do fasad wentylowanych Profil BSP Typ KWR3 Nazwa Profil BSP Typ KWR3 sztanga 3000 mm Profil BSP Typ KWR4 Nazwa A B Profil BSP Typ KWR4-50 x 50 mm, sztanga 3000 mm Profil BSP Typ KWR4-40 x 40 mm, sztanga 3000 mm lx 5,64 cm 4 ly 16,546 cm 4 Wx 1,432 cm 3 Wy 3,309 cm 3 Pole cm 2 Masa 0,03 kg/m Profil 50 x 50 x 2 mm lx 4,90 cm 4 ly 4,90 cm 4 Wx 1,335 cm 3 Wy 1,335 cm 3 Pole 1,960 cm 2 Masa 0,531 kg/m Profil 40 x 40 x 2 mm lx 2,453 cm 4 ly 2,453 cm 4 Wx 0,35 cm 3 Wy 0,35 cm 3 Pole 1,566 cm 2 Masa 0,425 kg/m Blacha perforowana BSP Typ KWS1 ø 12 Blacha perforowana przeznaczona jest do zamykania szczelin powietrznych w elewacjach wentylowanych jako przeszkoda przed dostawaniem się tam np. gryzoni 12 1

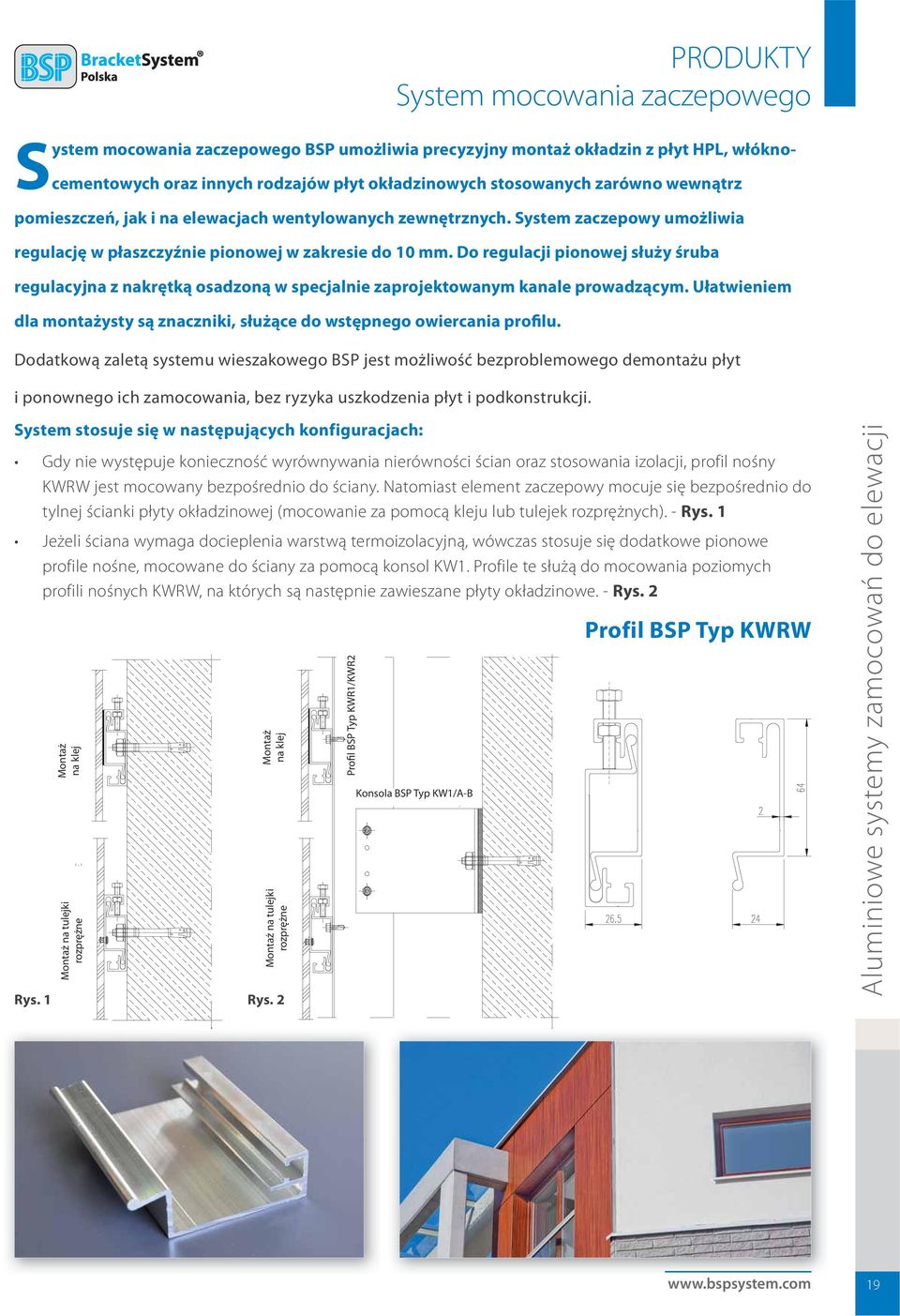

19 System mocowania zaczepowego System mocowania zaczepowego BSP umożliwia precyzyjny montaż okładzin z płyt HPL, włóknocementowych oraz innych rodzajów płyt okładzinowych stosowanych zarówno wewnątrz pomieszczeń, jak i na elewacjach wentylowanych zewnętrznych. System zaczepowy umożliwia regulację w płaszczyźnie pionowej w zakresie do 10 mm. Do regulacji pionowej służy śruba regulacyjna z nakrętką osadzoną w specjalnie zaprojektowanym kanale prowadzącym. Ułatwieniem dla montażysty są znaczniki, służące do wstępnego owiercania profilu. Dodatkową zaletą systemu wieszakowego BSP jest możliwość bezproblemowego demontażu płyt i ponownego ich zamocowania, bez ryzyka uszkodzenia płyt i podkonstrukcji. System stosuje się w następujących konfiguracjach: Gdy nie występuje konieczność wyrównywania nierówności ścian oraz stosowania izolacji, profil nośny KWRW jest mocowany bezpośrednio do ściany. Natomiast element zaczepowy mocuje się bezpośrednio do tylnej ścianki płyty okładzinowej (mocowanie za pomocą kleju lub tulejek rozprężnych). - Rys. 1 Jeżeli ściana wymaga docieplenia warstwą termoizolacyjną, wówczas stosuje się dodatkowe pionowe profile nośne, mocowane do ściany za pomocą konsol K. Profile te służą do mocowania poziomych profili nośnych KWRW, na których są następnie zawieszane płyty okładzinowe. - Rys. 2 Rys. 1 Montaż na klej Montaż na tulejki rozprężne Montaż na klej Montaż na tulejki rozprężne Rys. 2 Profil BSP Typ KWR1/KWR2 Konsola BSP Typ K/A-B Profil BSP Typ KWRW 19

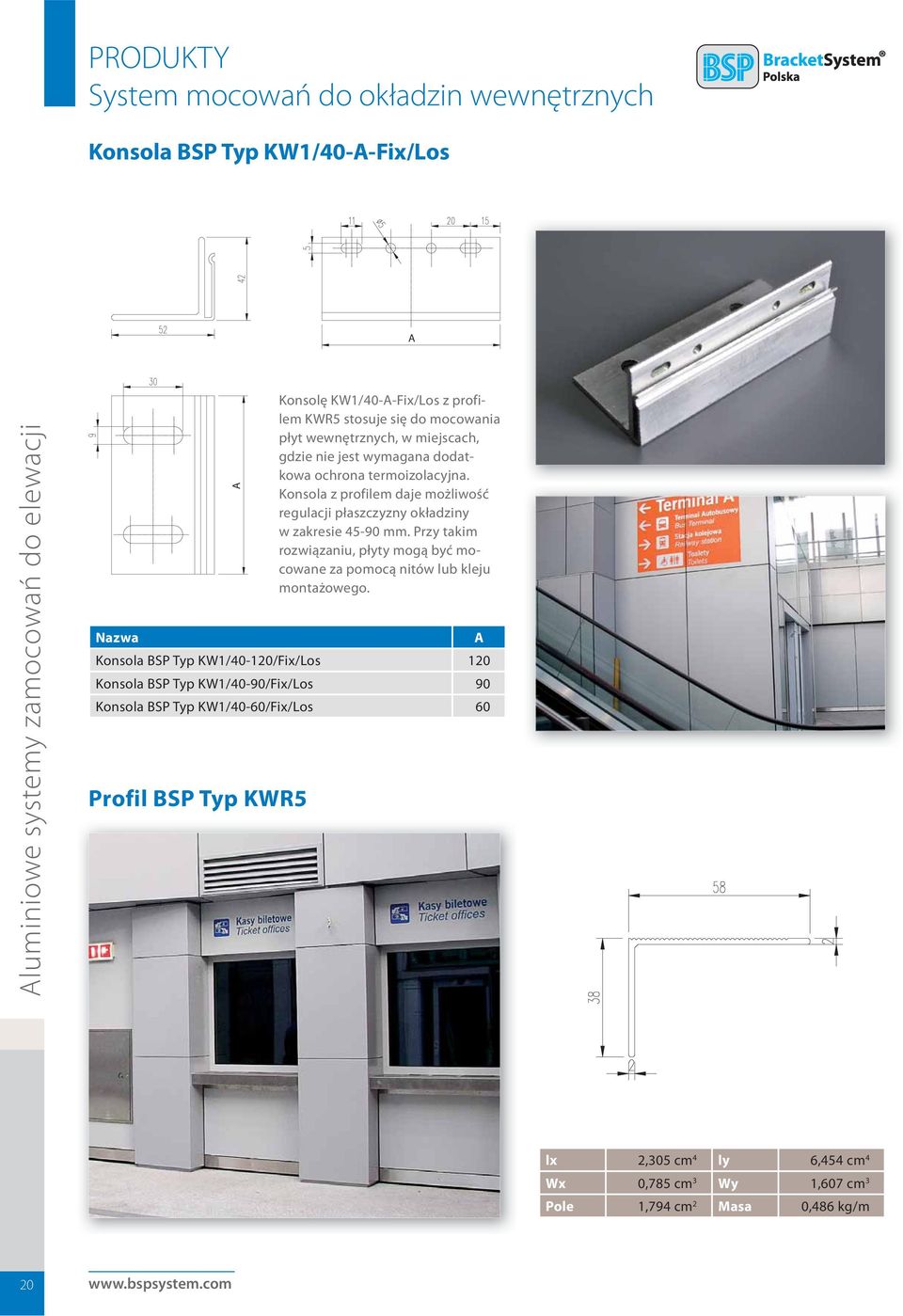

20 System mocowań do okładzin wewnętrznych Konsola BSP Typ K/40-A-Fix/Los A Nazwa A Profil BSP Typ KWR5 Konsolę K/40-A-Fix/Los z profilem KWR5 stosuje się do mocowania płyt wewnętrznych, w miejscach, gdzie nie jest wymagana dodatkowa ochrona termoizolacyjna. Konsola z profilem daje możliwość regulacji płaszczyzny okładziny w zakresie mm. Przy takim rozwiązaniu, płyty mogą być mocowane za pomocą nitów lub kleju montażowego. Konsola BSP Typ K/40-120/Fix/Los 120 Konsola BSP Typ K/40-90/Fix/Los 90 Konsola BSP Typ K/40-60/Fix/Los 60 A lx 2,305 cm 4 ly 6,454 cm 4 Wx 0,75 cm 3 Wy 1,607 cm 3 Pole 1,794 cm 2 Masa 0,46 kg/m 20

21 System stropowy BSP FtF System BSP FtF (inaczej kondygnacyjny lub tzw. Floor to Floor) został zaprojektowany w celu zminimalizowania ilości zamocowań punktowych pomiędzy elewacją a ścianą budynku. Istotą systemu BSP FtF jest zwiększona rozpiętość montażu konsol, przeważnie w układzie kondygnacyjnym. Konsole są mocowane do elementów konstrukcyjnych budynku, najczęściej do czoła płyty stropowej. Wysokie parametry wytrzymałościowe konsol K1 oraz K2 spełniają podwyższone wymagania, dotyczące nośności i sztywności elementów wsporczych, aby mogły one przenieść znaczne naprężenia, wynikające z rozmieszczenia punktów mocowań jedynie na poziomie poszczególnych stropów kondygnacyjnych. W systemie stropowym BSP FtF, pionowe profile nośne KWR6 zostały odpowiednio wzmocnione konstrukcyjnie, aby mogły bezpiecznie przenosić zwiększone obciążenia wiatrem, a strzałka ugięcia profilu nie przekroczyła wartości krytycznej. Niewątpliwym atutem profili nośnych KWR6 jest ich specjalnie ukształtowana ryflowana powierzchnia zewnętrzna, znacznie zwiększająca trwałość połączenia na styku z okładziną zewnętrzną Zalety systemu BSP FtF: Zredukowanie ilości konsol mocujących pozwala na znaczne ograniczenie występowania zjawiska punktowego przemarzania, czyli tzw. mostka cieplnego. Ograniczenie ilości konsol pozwala na skrócenie czasu montażu podkonstrukcji. Mocowanie konsol do elementów nośnych budynku, przeważnie żelbetowych, ułatwia montaż i umożliwia stosowanie standardowych kotew rozprężnych zamiast kosztownego mocowania przy użyciu chemicznych ładunków kotwiących Profil BSP Typ KWR lx 9,044 cm 4 ly 51,629 cm 4 Wx 17,04 cm 3 Wy,605 cm 3 Pole 7,952 cm 2 Masa 2,30 kg/m 21

22 System stropowy BSP FtF Przekroje i modele Rys. 3 - Model 3D Rozpiętość kondygnacyjna Rozpiętość kondygnacyjna Rys. 4 - Przekrój przez piętra Rys. 5 - Przekrój poziomy rozwiązania detalu narożnika wewnętrznego i zewnętrznego 22

23 Dodatkowe elementy podkonstrukcji Konsola BSP Typ KWD/A-B Do podkonstrukcji drewnianej B Nazwa A B Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ NA ZAMÓWIENIE Profil BSP Typ KWRY Profil typu Y do aluminiowych płyt kompozytowych lx,605 cm 4 ly 13,566 cm 4 Wx 1,90 cm 3 Wy 3,015 cm 3 Pole 3,120 cm 2 Masa 0,46 kg/m 23

24 Dodatkowe elementy podkonstrukcji Profil BSP Typ RW2 Profil Typ Omega Profil RW2 jest przeznaczony do mocowania okładzin na ścianach wykonanych bez odchyłek pionowości Profil BSP Typ RW Profil BSP Typ KWRK Profil specjalny do montażu okładzin nietypowych System składa się z profilu nośnego KWRK oraz akcesoriów do montażu płyt z kamienia lub innych okładzin fasadowych o nietypowych grubościach. Szczegóły dotyczące akcesoriów dodatkowych, przeznaczonych do mocowania tych okładzin (wieszaków, zaczepów itp.) dostępne są na stronie NA ZAMÓWIENIE

25 System BSP Solar do mocowania fasady solarnej System mocowań BSP Solar dedykowany jest do mocowania ogniw fotowoltaicznych lub kolektorów słonecznych na ścianach budynków, jako zewnętrzna fasada wentylowana. System pozwala na montaż samodzielnych elementów solarnych, jak też na ich harmonijne wkomponowanie w elewację wentylowaną, pomiędzy standardowymi płytami okładzinowymi. System umożliwia pewne zamocowanie wszelkiego typu paneli solarnych dostępnych na rynku, przeznaczonych do pracy w pozycji wertykalnej. Zalety montażu ściennego ogniw w porównaniu z montażem dachowym: Wyższe pokrycie solarne, czyli procentowa ilość energii, jaką dostarczają kolektory słoneczne w stosunku do zapotrzebowania na energię, zależnie od nasłonecznienia, ilości kolektorów oraz wielkości zasobnika. Zapewnienie odpowiedniego stałego chłodzenia ogniw poprzez wykorzystanie efektu kominowego, czyli grawitacyjnego przepływu powietrza w szczelinie wentylacyjnej pomiędzy panelem solarnym a ścianą budynku. Lepszy dostęp do paneli w celu usunięcia zanieczyszczeń powodujących spadek sprawności. Brak ryzyka zalegania śniegu i pełna sprawność w okresie zimowym. Mniejsza odległość pomiędzy kolektorem a zasobnikiem, umieszczonym zwykle w kotłowni na parterze. Szczegóły systemu na stronie W3 - węzeł stabilizujący W3 - węzeł stabilizujący W2 - węzeł nośny 25

26 Profile dekoracyjne Profil BSP Typ KWN1 Profil narożny zewnętrzny Wszędzie tam, gdzie wymagana jest wysoka estetyka wykończenia narożników na styku okładzin ściennych, stosuje się profile dekoracyjne maskujące szczeliny dylatacyjne Profil BSP Typ KWN2 Profil narożny wewnętrzny Profil BSP Typ KWF1 Profil fugowy o Profil fugowy stosuje się do zamaskowania przerw dylatacyjnych w przestrzeniach ogólnodostępnych miejsc publicznych, jako zabezpieczenie przed aktami wandalizmu (np. wrzucanie niedopałków). Profil BSP Typ KWF2 Profil fugowy 35 Profil BSP Typ KWF3 Profil fugowy

27 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykłady zastosowań podkonstrukcji aluminiowej BSP Zakres regulacji konsol pozwala na uniknięcie ewentualnych problemów związanych z tolerancją wykonania ściany (w zakresie +/- 20 mm). Przykłady zastosowań konsol poziomych BSP Zastosowanie podkonstrukcji w układzie horyzontalnym pozwala na optymalizacje kosztowo - materiałową wykonania elewacji w układzie wąskich płyt poziomych. 27

28 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykładowe rozwiązania detali 2

29 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Ograniczenie przenikania ciepła Technologia wykonania fasady wentylowanej, oprócz wielu istotnych zalet, takich jak doskonałe właściwości cieplno-izolacyjne, szerokie możliwości kształtowania architektonicznego, wysoka estetyka, szybkie odprowadzanie wilgoci z budynku, itp. wiąże się także z występowaniem niekorzystnego zjawiska tzw. mostka termicznego. Z tego punktu widzenia jednym z czynników wpływających na niekontrolowane przenikanie ciepła, pomiędzy wnętrzem budynku a zewnętrzną powierzchnią okładzin, są elementy podkonstrukcji, mocujące płyty okładzinowe do konstrukcji budynku. Podkonstrukcja jest mocowana do ściany przy pomocy konsol wykonanych z aluminium. Konsole te przechodzą przez poszczególne warstwy izolacyjne a ponieważ wykonane są z materiału o stosunkowo wysokiej przewodności termicznej, przyczyniają się do zwiększenia strat ciepła. Na rysunku poniżej pokazano rozkład temperatur wokół konsoli aluminiowej (z zastosowaniem przekładki ze spienionego PCV o grubości 5 mm). Konsekwencją występowania mostków termicznych może być między innymi: Utrata ciepła, skutkująca stratami energetycznymi, co bezpośrednio przekłada się na bilans energetyczny budynku Wychłodzenie przegrody zewnętrznej, co może doprowadzić do kondensacji pary wodnej i zawilgocenia materiałów izolacyjnych i konstrukcyjnych. To z kolei może to sprzyjać rozwojowi szkodliwych dla zdrowia grzybów i pleśni Obniżenie ryzyka występowania mostków w elewacjach wentylowanych uzyskuje się zwykle się poprzez właściwe zaprojektowanie oraz staranne wykonanie podkonstrukcji zgodne ze sztuką budowlaną. Jednak wobec zaostrzających się przepisów i norm dotyczących parametrów cieplnych (współczynnik przenikania ciepła) obiektów budowlanych, może to nie wystarczyć. W związku z tym firma BSP opracowała rozwiązanie dające szerokie możliwości architektom projektującym budownictwo energooszczędne. Istnieje kilka sposobów zmniejszenia ryzyka występowania zjawiska mostków termicznych: 1. Zastosowanie podkładki izolującej termicznie i antykorozyjnie stopkę konsoli od ściany budynku (tworzywa o wysoko ograniczonej przewodności termicznej, jak spienione PCV lub tworzywa specjalne) 2. Zastosowanie podkonstrukcji BSP System pozwalającej na zredukowanie liczby konsol, dzięki czemu zmniejsza się ilość potencjalnych mostków termicznych. 3. Zastosowanie tzw. konsoli pasywnej zawierającej element niemetaliczny, dzięki któremu zjawisko mostka termicznego zostaje prawie całkowicie wyeliminowane Poniżej pokazano rozkład temperatur wokół konsoli pasywnej BSP Rys. 1. Wykres rozkładu temperatur dla konsoli standardowej (ze skalą temperaturową) Rys. 2. Wykres rozkładu temperatur dla konsoli pasywnej BSP PAS (ze skala temperaturową) 29

30 K/ K/ PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykładowe rozmieszczenie podkonstrukcji BSP S1-435 krawędź profilu do osi E 1471 krawędź płyty do osi F Oś konsoli -0,150 Oś konsoli -0,660 K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ K/ C C C C Oś konsoli -1,55 Oś konsoli -1,995 Oś konsoli -2,45 Oś konsoli -3,270 Oś konsoli -4,665 K/ K/ K/ K/ K/ K/ K/ Przykłady obliczeń obciążeń podkonstrukcji K/ P KWR2 P97 KWR K/ KWR2 P97 KWR P K/ R KWR R KWR1 P KWR2 K/ P KWR2 P KWR2 K/ P KWR2 R KWR1 K/ R KWR1 P KWR2 K/ P KWR2 P KWR2 K/ P KWR2 R KWR1 K/ R KWR1 P KWR2 K/ P KWR oś konsoli do osi C oś konsoli do osi D oś konsoli do osi E P KWR2 K/ P KWR2 R KWR1 P KWR2 K/ R KWR1 C C C C C C C C C C C C C

31 USŁUGI DODATKOWE Wsparcie projektowe i wykonawcze Usługi projektowe W zależności od zleceniodawcy proponujemy następujące usługi: Dla Architektów Wykonanie kompleksowego projektu wykonawczego elewacji wentylowanej Opracowanie detali mocowania okładziny elewacyjnej w oparciu o konkretny system Opracowanie niestandardowych rozwiązań projektowych Analiza założeń projektowych pod względem technicznym i wytrzymałościowym Obliczenia statyczne podkonstrukcji i elementów wsporczych Doradztwo przy doborze materiałów budowlanych - minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Optymalizacja rozkroju płyt - minimalizacja odpadu płyt i podkonstrukcji Usługa kompleksowa Dla Generalnych Wykonawców Wykonanie kompleksowego projektu wykonawczego i warsztatowego elewacji wentylowanej Uzgodnienia projektowe z architektem Opracowanie alternatywnych rozwiązań projektowych Pomoc w rozwiązywaniu problemów techniczno-projektowych Obliczenia statyczne podkonstrukcji i elementów wsporczych Optymalizacja cięcia płyt i profili podkonstrukcji Zestawienie materiałów wraz z wykonaniem kosztorysu Doradztwo przy doborze materiałów budowlanych minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Doradztwo przy wyborze firm wykonawczych Nadzór na budowie Usługa kompleksowa Dla Firm Wykonawczych Wykonanie kompleksowego projektu warsztatowego elewacji wentylowanej Wykonanie niezbędnych detali montażowych Obliczenia statyczne podkonstrukcji i elementów wsporczych Optymalizacja cięcia płyt i profili podkonstrukcji Przygotowanie specyfikacji materiałowej Doradztwo przy doborze materiałów budowlanych - minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Pomoc w rozwiązywaniu problemów techniczno-projektowych Uzgodnienia projektowe z generalnym wykonawcą i architektem Wsparcie merytoryczne ekip montażowych Nadzór na budowie Usługa kompleksowa Dla Producentów Opracowanie detali systemowych Wsparcie techniczne w prowadzeniu działalności handlowej Usługa kompleksowa Pozostałe usługi: Malowanie w/g dowolnego koloru z palety RAL Anodowanie Niestandardowa obróbka mechaniczna Walizka z produktami BSP 31

32 REFERENCJE Niektóre zrealizowane obiekty Park Handlowy IKEA Targówek - Warszawa - obiekt powyżej 1000 m 2, Generalny Wykonawca firma KARMAR S. A. RTV Euro AGD - Warszawa, Generalny Wykonawca firma KARMAR S. A. Zespół budynków usługowo - mieszkalnych przy ulicy Zabłocińskiej w Warszawie, Generalny Wykonawca firma TYNKBUD-1 Sp. z o. o. Zespół budynków usługowo - mieszkalnych przy ulicy Wańkowicza w Warszawie, Generalny Wykonawca firma TYNKBUD-1 Sp. z o. o. Budowa Amfiteatru Miejskiego im. Louisa Armstronga w Iławie, Generalny Wykonawca firma Iławskie Przedsiębiorstwo Budowlane IPB Sp. z o. o. Ocynkownia Zink Power Wielkopolska w Krągoli k/konina - obiekt powyżej 1000 m 2, Generalny Wykonawca firma TULCON S. A. Przedszkole modułowe w Warszawie przy ulicy Św. Hieronima, Generalny Wykonawca firma PREFABRYKA Sp. z o. o. Przedszkole modułowe w Warszawie przy ulicy Turmonckiej, Generalny Wykonawca firma PREFABRYKA Sp. z o. o. Osiedle mieszkaniowe przy ulicy Jesiennych Liści w Warszawie, Generalny Wykonawca firma ALISMA CONSTRUCTION S. A. Hala sportowa w Legionowie, Generalny Wykonawca firma MOSTOSTAL WARSZAWA S. A. Budynek biurowy Oxygen przy ulicy Malczewskiego w Szczecinie, Generalny Wykonawca firma EIFFAGE BUDOWNICTWO MITEX S. A. Osiedle mieszkaniowe przy ulicy Międzyborskiej w Warszawie, Generalny Wykonawca firma TYNKBUD-1 Sp. z o. o. Osiedle mieszkaniowe przy ulicy Wyścigowej w Warszawie, Generalny Wykonawca firma UNIBEP S. A. Muzeum Sztuki Współczesnej w Krakowie - obiekt powyżej 1500 m 2, Generalny Wykonawca firma Warbud S. A. Budynek Mieszkalny w Malcanowie, Inwestor prywatny Stadion Arki w Gdyni, Generalny Wykonawca firma Budimex-Dromex S. A. Ośrodek Sportu Wielka Krokiew w Zakopanym, Generalny Wykonawca firma Budimex-Dromex S. A. Filharmonia w Kielcach, Generalny Wykonawca firmy Unibep S. A. i Unimax S. A. Budynek Techniczny Metro Kabaty, Generalny Wykonawca firma Budimax-Dromex S. A. Budynek Instytutu Lotnictwa w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Dorbud S. A. Budynek biurowo - magazynowy w Sobiekursku k/karczewa, Generalny Wykonawca firma Pro-Bud S. A. Budynek mieszkalno-usługowy przy ulicy Warszawskiej w Kielcach, Generalny Wykonawca firma Nowbud Osiedle mieszkaniowe przy ulicy Argentyńskiej w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma ALISMA CONSTRUCTION S. A. 32

33 REFERENCJE Niektóre zrealizowane obiekty Budynek biurowo - magazynowy przy ulicy Annopol w Warszawie, Generalny Wykonawca firma Hochtief Polska S. A. Osiedle mieszkaniowe Saska w Warszawie, Generalny Wykonawca firma UNIBEP S. A. Osiedle mieszkaniowe przy ulicy Parkowej w Krakowie, Generalny Wykonawca PRZ w Krakowie S. A. Budynek mieszkaniowy przy ulicy Puławskiej w Piasecznie, Generalny Wykonawca firma ALISMA CONSTRUCTION S. A. Budynek biurowy przy ulicy Bysławskiej w Warszawie - obiekt powyżej 2500 m 2, Inwestor firma Mera Pnefal S.A. Budynek jednorodzinny przy ul. Spartańskiej w Warszawie, Inwestor Prywatny Budynek jednorodzinny w Komorowie, Inwestor Prywatny Obudowa tuneli na Lotnisku Okęcie w Warszawie, Generalny Wykonawca firma PeKaBud ASP w Łodzi - obiekt powyżej 3000 m 2, Generalny Wykonawca firma Budimex Budynek Wielorodzinny przy ul. Serockiej w Warszawie, Generalny Wykonawca firma Tryboń Teatr w Suwałkach - obiekt powyżej 1000 m 2, Wykonawca firma A&D Suwałki Osiedle Mozaika Mokotów w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma UNIBEP S. A. CH. Jantar w Słupsku - obiekt powyżej 5000 m 2, Wykonawca firma Termatex Wydział Fizyki (CENT II) UW w Warszawie - obiekt powyżej 2000 m 2, Generalny Wykonawca firma Karmar S. A. Cotex Office Center w Płocku - obiekt powyżej 4000 m 2, Inwestor Zastępczy firma Budoplan Budowa zakładu produkcyjnego Weyerhaeuser w Gdańsku, Generalny Wykonawca firma Budimex Sąd Rejonowy w Olecku, Generalny Wykonawca firma Skanska Szpital Uniwersytecki w Białymstoku - obiekt powyżej 6000 m 2, Generalny Wykonawca firma Budimex Konstruktorska Business Center Warszawa - obiekt powyżej 4000 m 2, Generalny Wykonawca firma HB Reavis Construction PL Sp. z o. o. Budowa IN CITY ul. Siedmiogrodzka/Karolkowa Warszawa - obiekt powyżej 1500 m 2, Generalny Wykonawca firma Unibep S. A. Galeria Bursztynowa - obiekt powyżej 6000 m 2, Generalny wykonawca firma INSTAL Białystok Instytut Lotnictwa - obiekt powyżej 2000 m 2, Generalny wykonawca firma SKANSKA Szpital Banacha Generalny wykonawca firma WARBUD 33

34 REFERENCJE Zdjęcia obiektów Hala sportowa w Legionowie Park Handlowy IKEA Targówek - Warszawa Muzeum Sztuki Współczesnej w Krakowie Budowa Amfiteatru Miejskiego im. Louisa Armstronga w Iławie RTV Euro AGD - Warszawa Budynek Instytutu Lotnictwa w Warszawie 34 Budynek Mera Pnefal S. A. w Warszawie Zespół budynków usługowo - mieszkalnych, ul. Zabłocińska w Warszawie

35 REFERENCJE Zdjęcia obiektów Obudowa tuneli na Lotnisku Okęcie w Warszawie Osiedle Mozaika Mokotów w Warszawie Osiedle mieszkaniowe przy ulicy Wyścigowej w Warszawie Zespół budynków usługowo - mieszkalnych, ul. Wańkowicza w Warszawie Budynek Wielorodzinny przy ul. Serockiej w Warszawie Osiedle mieszkaniowe Saska w Warszawie Osiedle mieszkaniowe przy ulicy Argentyńskiej w Warszawie Budynki przy ulicy Wilanowskiej w Warszawie 35

36 BSP Bracket System Polska Sp. z o.o. ul. Stanisława Augusta 73 lok Warszawa, Polska info@bspsystem.com
