1 Załącznik 17 Charakterystyka proponowanych w projekcie płyt elewacyjnych z włókno cementu f-y Equitone Rozwiązanie oparte o płyty włókno cementowe Euronit/Equitone i wełnę mineralną szklaną z welonem szklanym Isover Super Vent 1. Część Ogólna 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania, odbioru i eksploatacji robót związanych z wykonaniem okładziny oraz izolacji cieplnej fasad wentylowanych opartego o płyty włókno cementowe i wełnę mineralną szklaną z czarnym welonem szklanym Zakres stosowania specyfikacji technicznej Niniejsza specyfikacja techniczna jest podstawą do opracowania szczegółowych specyfikacji technicznych dotyczących konkretnego obiektu, którego fasada ma być wykończona metodą izolacji suchej wentylowanej z okładziną z płyt włókno cementowych. W niniejszej specyfikacji technicznej osoba sporządzająca dokumentację techniczną i szczegółową specyfikacje techniczną może wprowadzić zmiany wynikające z konieczności dostosowania technologii do wymagań zamawiającego oraz konkretnych warunków realizacji robót. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej oraz przy uwzględnieniu przepisów BHP Zakres zastosowań rozwiązania objętego specyfikacją techniczną Prace montażowe oparte na płytach okładzinowych z włókno cementu. Montaż dla budynków niskich (do 12m) średnio wysokich (12-25m) oraz wysokich (powyżej 25 m) zarówno istniejących jak i nowo - budowanych Prace termomodernizacyjne oparte na płytach izolacyjnych z wełny mineralnej szklanej o niskim współczynniku przewodzenia ciepła. Termomodernizacja budynków niskich (do 12m) średnio wysokich (12-25m) oraz wysokich ( powyżej 25 m) zarówno istniejących jak i nowo - budowanych Określenia podstawowe

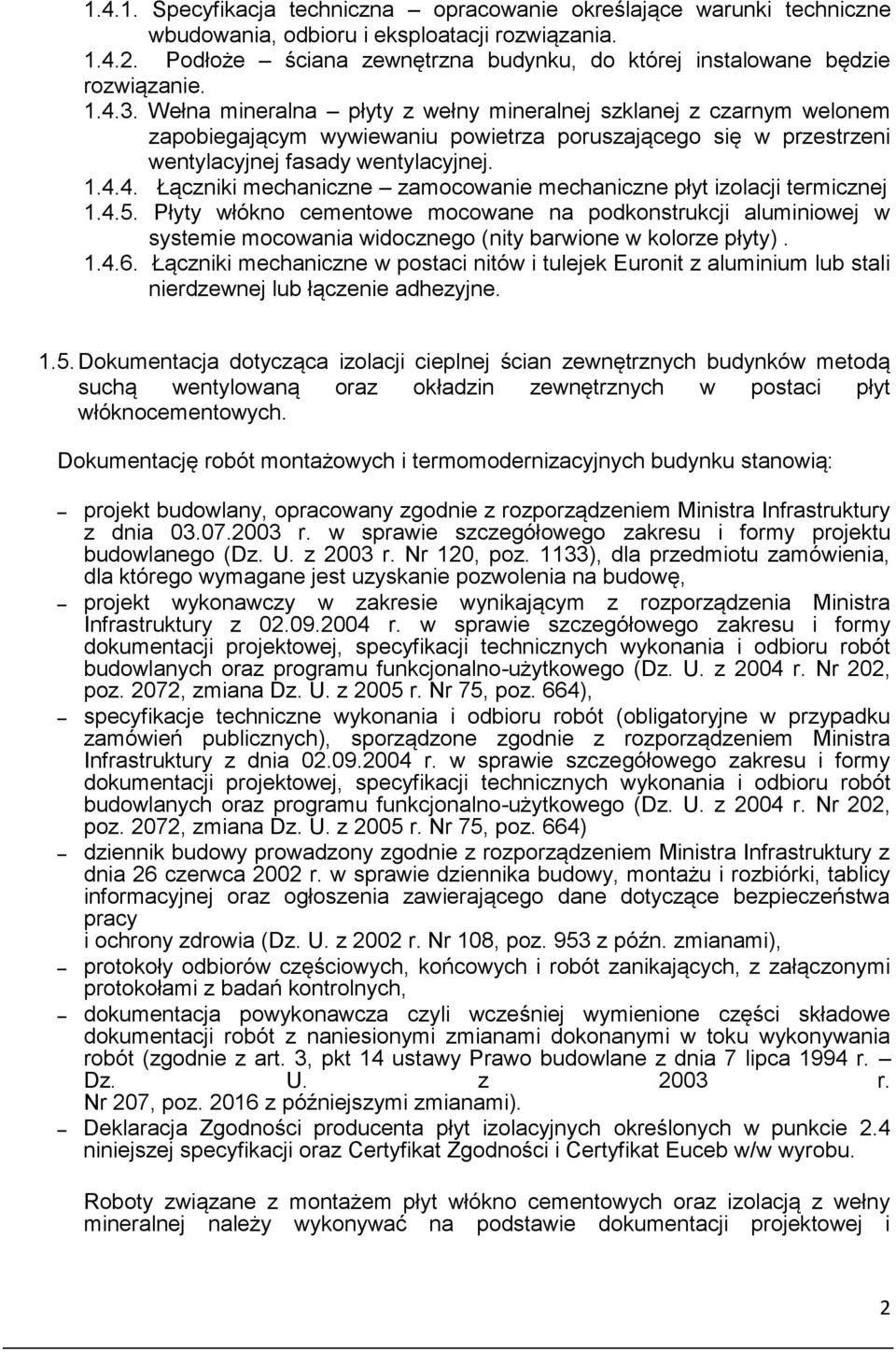

2 Specyfikacja techniczna opracowanie określające warunki techniczne wbudowania, odbioru i eksploatacji rozwiązania Podłoże ściana zewnętrzna budynku, do której instalowane będzie rozwiązanie Wełna mineralna płyty z wełny mineralnej szklanej z czarnym welonem zapobiegającym wywiewaniu powietrza poruszającego się w przestrzeni wentylacyjnej fasady wentylacyjnej Łączniki mechaniczne zamocowanie mechaniczne płyt izolacji termicznej Płyty włókno cementowe mocowane na podkonstrukcji aluminiowej w systemie mocowania widocznego (nity barwione w kolorze płyty) Łączniki mechaniczne w postaci nitów i tulejek Euronit z aluminium lub stali nierdzewnej lub łączenie adhezyjne Dokumentacja dotycząca izolacji cieplnej ścian zewnętrznych budynków metodą suchą wentylowaną oraz okładzin zewnętrznych w postaci płyt włóknocementowych. Dokumentację robót montażowych i termomodernizacyjnych budynku stanowią: projekt budowlany, opracowany zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133), dla przedmiotu zamówienia, dla którego wymagane jest uzyskanie pozwolenia na budowę, projekt wykonawczy w zakresie wynikającym z rozporządzenia Ministra Infrastruktury z r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664), specyfikacje techniczne wykonania i odbioru robót (obligatoryjne w przypadku zamówień publicznych), sporządzone zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664) dziennik budowy prowadzony zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późn. zmianami), protokoły odbiorów częściowych, końcowych i robót zanikających, z załączonymi protokołami z badań kontrolnych, dokumentacja powykonawcza czyli wcześniej wymienione części składowe dokumentacji robót z naniesionymi zmianami dokonanymi w toku wykonywania robót (zgodnie z art. 3, pkt 14 ustawy Prawo budowlane z dnia 7 lipca 1994 r. Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami). Deklaracja Zgodności producenta płyt izolacyjnych określonych w punkcie 2.4 niniejszej specyfikacji oraz Certyfikat Zgodności i Certyfikat Euceb w/w wyrobu. Roboty związane z montażem płyt włókno cementowych oraz izolacją z wełny mineralnej należy wykonywać na podstawie dokumentacji projektowej i 2

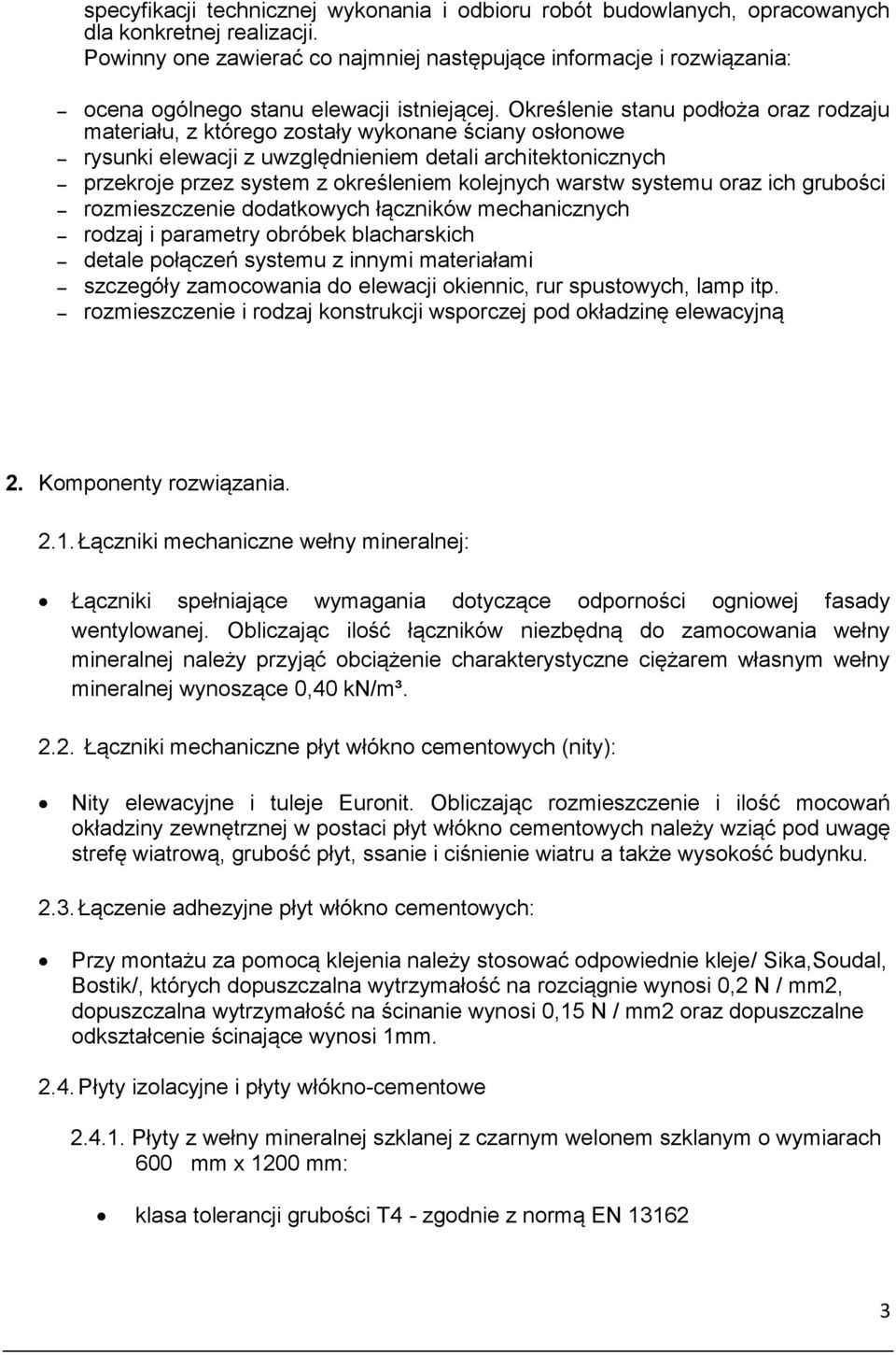

3 specyfikacji technicznej wykonania i odbioru robót budowlanych, opracowanych dla konkretnej realizacji. Powinny one zawierać co najmniej następujące informacje i rozwiązania: ocena ogólnego stanu elewacji istniejącej. Określenie stanu podłoża oraz rodzaju materiału, z którego zostały wykonane ściany osłonowe rysunki elewacji z uwzględnieniem detali architektonicznych przekroje przez system z określeniem kolejnych warstw systemu oraz ich grubości rozmieszczenie dodatkowych łączników mechanicznych rodzaj i parametry obróbek blacharskich detale połączeń systemu z innymi materiałami szczegóły zamocowania do elewacji okiennic, rur spustowych, lamp itp. rozmieszczenie i rodzaj konstrukcji wsporczej pod okładzinę elewacyjną 2. Komponenty rozwiązania Łączniki mechaniczne wełny mineralnej: Łączniki spełniające wymagania dotyczące odporności ogniowej fasady wentylowanej. Obliczając ilość łączników niezbędną do zamocowania wełny mineralnej należy przyjąć obciążenie charakterystyczne ciężarem własnym wełny mineralnej wynoszące 0,40 kn/m³ Łączniki mechaniczne płyt włókno cementowych (nity): Nity elewacyjne i tuleje Euronit. Obliczając rozmieszczenie i ilość mocowań okładziny zewnętrznej w postaci płyt włókno cementowych należy wziąć pod uwagę strefę wiatrową, grubość płyt, ssanie i ciśnienie wiatru a także wysokość budynku Łączenie adhezyjne płyt włókno cementowych: Przy montażu za pomocą klejenia należy stosować odpowiednie kleje/ Sika,Soudal, Bostik/, których dopuszczalna wytrzymałość na rozciągnie wynosi 0,2 N / mm2, dopuszczalna wytrzymałość na ścinanie wynosi 0,15 N / mm2 oraz dopuszczalne odkształcenie ścinające wynosi 1mm Płyty izolacyjne i płyty włókno-cementowe Płyty z wełny mineralnej szklanej z czarnym welonem szklanym o wymiarach 600 mm x 1200 mm: klasa tolerancji grubości T4 - zgodnie z normą EN

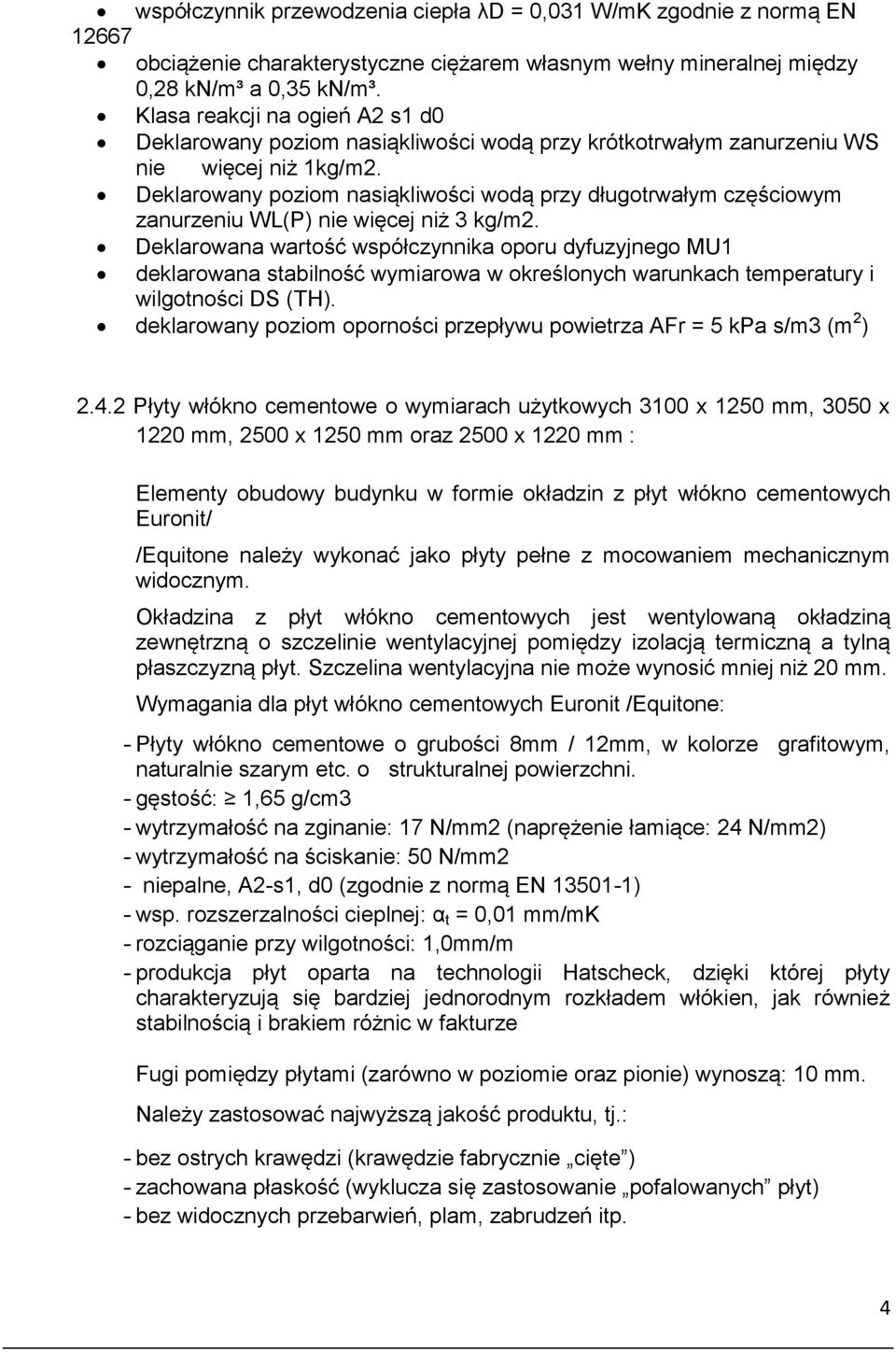

4 współczynnik przewodzenia ciepła λd = 0,031 W/mK zgodnie z normą EN obciążenie charakterystyczne ciężarem własnym wełny mineralnej między 0,28 kn/m³ a 0,35 kn/m³. Klasa reakcji na ogień A2 s1 d0 Deklarowany poziom nasiąkliwości wodą przy krótkotrwałym zanurzeniu WS nie więcej niż 1kg/m2. Deklarowany poziom nasiąkliwości wodą przy długotrwałym częściowym zanurzeniu WL(P) nie więcej niż 3 kg/m2. Deklarowana wartość współczynnika oporu dyfuzyjnego MU1 deklarowana stabilność wymiarowa w określonych warunkach temperatury i wilgotności DS (TH). deklarowany poziom oporności przepływu powietrza AFr = 5 kpa s/m3 (m 2 ) Płyty włókno cementowe o wymiarach użytkowych 3100 x 1250 mm, 3050 x 1220 mm, 2500 x 1250 mm oraz 2500 x 1220 mm : Elementy obudowy budynku w formie okładzin z płyt włókno cementowych Euronit/ /Equitone należy wykonać jako płyty pełne z mocowaniem mechanicznym widocznym. Okładzina z płyt włókno cementowych jest wentylowaną okładziną zewnętrzną o szczelinie wentylacyjnej pomiędzy izolacją termiczną a tylną płaszczyzną płyt. Szczelina wentylacyjna nie może wynosić mniej niż 20 mm. Wymagania dla płyt włókno cementowych Euronit /Equitone: - Płyty włókno cementowe o grubości 8mm / 12mm, w kolorze grafitowym, naturalnie szarym etc. o strukturalnej powierzchni. - gęstość: 1,65 g/cm3 - wytrzymałość na zginanie: 17 N/mm2 (naprężenie łamiące: 24 N/mm2) - wytrzymałość na ściskanie: 50 N/mm2 - niepalne, A2-s1, d0 (zgodnie z normą EN ) - wsp. rozszerzalności cieplnej: α t = 0,01 mm/mk - rozciąganie przy wilgotności: 1,0mm/m - produkcja płyt oparta na technologii Hatscheck, dzięki której płyty charakteryzują się bardziej jednorodnym rozkładem włókien, jak również stabilnością i brakiem różnic w fakturze Fugi pomiędzy płytami (zarówno w poziomie oraz pionie) wynoszą: 10 mm. Należy zastosować najwyższą jakość produktu, tj.: - bez ostrych krawędzi (krawędzie fabrycznie cięte ) - zachowana płaskość (wyklucza się zastosowanie pofalowanych płyt) - bez widocznych przebarwień, plam, zabrudzeń itp. 4

5 Mocowanie płyt włókno cementowych Euronit do podkonstrukcji systemowej odbywa się za pomocą systemowych nitów fasadowych Euronit (nity barwione w kolorze płyty). Mocowanie płyt spełnia wymagania określone w 225. Dz. U. Nr 75. Jako konstrukcję nośną należy zastosować pionowy aluminiowy profil T (teowy). Szerokość półki należy tak zaprojektować, aby stworzyć miejsce na poprawne zastosowanie elementów mocujących. Profile aluminiowe należy zamocować do konsol aluminiowych. Ilość mocowań w zależności od obliczeń statycznych, przestrzegając stałych i przesuwnych punktów mocowania. Konsola aluminiowa powinna być zastosowana jako gotowy profil i mocowana do żelbetu za pomocą kołków stalowych. Pomiędzy konsolą a żelbetem należy zastosować przekładki termiczne. Konstrukcja aluminiowa powinna zapewnić, aby cała elewacja z płyt mogła bez szkód przejąć wszystkie ruchy powstałe w wyniku odkształceń konstrukcyjnych budynku, jak również ruchy fasady powstałe w wyniku obciążeń termicznych i wiatrem. Wszystkie płyty włókno cementowe Euronit muszą być mocowane w sposób mechaniczny. Nawiercone płyty należy mocować do podkonstrukcji aluminiowej przy pomocy punktów stałych oraz ślizgowych. Wszystkie elementy konstrukcyjne należy sprawdzić statycznie. Wszystkie obciążenia należy przyjmować zgodnie z tematycznymi Polskimi Normami i instrukcjami. Wielkość, typ, ilość oraz rozmieszczenie łączników jak również konstrukcji wsporczych należy przyjmować zgodnie z obliczeniami statycznymi i wytycznymi producenta. Montaż i utrzymanie elementów okładzin z płyt włókno cementowych Euronit należy prowadzić zgodnie z instrukcjami producenta. 5
