1 Swoboda projektowania: fischer System do mocowania fasad wentylowanych FISCHER WALL

2 System fischer ACT to klucz do nowej estetyki w świecie fasad. Przy pomocy systemu ACT (Advanced Curtain wall Technique) fischer oferuje projektantom i architektom rozbudowany, nowatorski system, wysokiej jakości do mocowania ściennych okładzin wentylowanych. Oprócz technicznych i ekonomicznych zalet system ACT umożliwia również szczególnie szeroki zakres architektonicznych rozwiązań. Np. ACT pozwala na użycie płyt z kamienia naturalnego o grubości już od 20mm, dowolne rozmieszczenie mocowań (kotew) gdziekolwiek na tylnej niewidocznej stronie płyt okładzinowych, oraz bardzo prostą Wygląd szczeliny płyt kamiennych mocowanych na systemie ACT, bez widocznych mocowań. wymianę wszystkich lub pojedynczych płyt. System umożliwia również łatwe mocowanie małogabarytowych płyt glifowych, występujących często wokół różnego rodzaju otworów i wnęk ściennych. Najważniejszą jednak pod względem estetycznym zaletą sytemu ACT są użyte w nim kotwy do płyt okładzinowych fischer zykon FZP. Wykorzystuję one technikę wiercenia z podcinaniem i są mocowane w tylnej powierzchni płyty, co powoduje, że w szczelinach płyt elementy mocujące pozostają niewidoczne. Widok szczeliny płyt kamiennych mocowanych na konwencjonalnych kotwach pinowych. Kompleksowa obsługa techniczna. System ACT jest produktem nowatorskim i ciągle udoskonalanym. Nasi specjaliści w dziedzinie mocowania z działu obsługi systemu ACT oferują architektom, projektantom i wykonawcom kompleksowe wsparcie techniczne na etapie projektowania, obliczeń statycznych, aż do momentu dostarczenie i montażu na budowie. Obsługa obejmuje również zaopatrzenie klienta w oprogramowanie do projektowania i instrukcję montażu, jak też doradztwo w wyborze właściwych urządzeń wiertniczych. Abbey office complex w Londynie, eliptycznie wycinany kamień: Zimbabwe black, System One z belkami zginanymi w kształcie fasady, kotwy FZP.

3 Pasjonująca technologia. Przekonujące fakty.

4

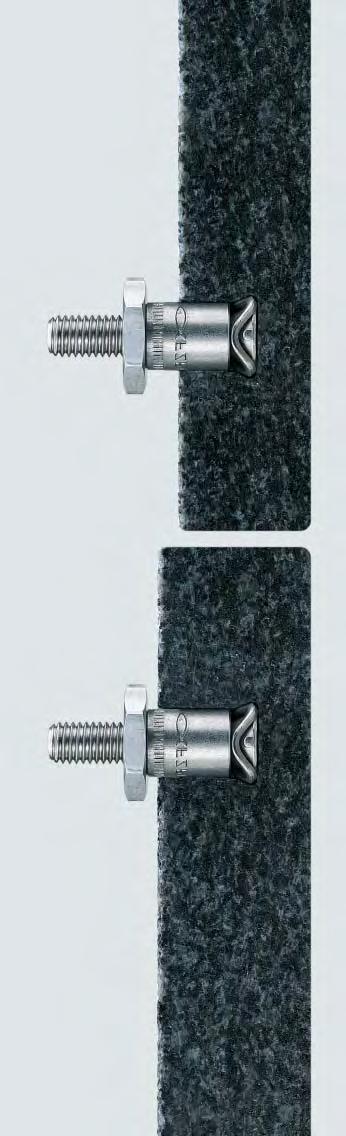

5 Gdzie działają duże obciążenia. System ACT fischera otwiera drogę do łatwego i ekonomicznego Pasjonująca technologia. Przekonujące fakty. projektowania nawet bardzo skomplikowanych i atrakcyjnych wizualnie fasad. Jedna z przyczyn leży w samych kotwach FZP zykon do mocowanie okładziny, które dzięki podcinanym, wierconym uprzednio otworom, tworzą wolne od naprężeń wstępnych połączenia kształtowe. Ta technologia oferuje kilkukrotnie większe dopuszczalne obciążenia niż mocowania standardowe. Dzieje się tak dlatego, że położenie kotew na tylnej powierzchni płyty, może zostać zoptymalizowane, a dzięki temu możliwa jest redukcja momentów zginających w płycie o ponad 50% w porównaniu z rozwiązaniem tradycyjnym. Pozwala to na zmniejszenie grubości płyt okładziny lub znaczne powiększenie ich rozmiaru. Dodatkowo zaletą tego rozwiązania jest możliwość wyrównania czołowej powierzchni płyt okładzinowych, o różnych grubościach, przy zastosowaniu kotew FZP do montażu odległościowego. Wyrównanie różnicy w grubości płyt kamiennych ACT rozszerza możliwości redukuje koszty. Systam ACT doskonale łączy w sobie użycie kotew FZP, aluminiowej podkonstrukcji nośnej oraz wyrafinowanej techniki wiercenia w kamieniu. Dzięki temu montaż konstrukcji jest szybki i prosty oraz niezależny od warunków pogodowych. Powoduje to znaczną redukcję czasu budowy a więc i jej kosztów. Mocowanie tradycyjne Mocowanie za pomocą kotew FZP Optymalizacja przebiegu momentów zginających w płycie Po lewej: Budynek administracyjny NCC w Kopenhadze, materiał fasady: łupek Otta slate, SystemOne light mocowany na stalowym szkielecie budynku, kotwy FZP.

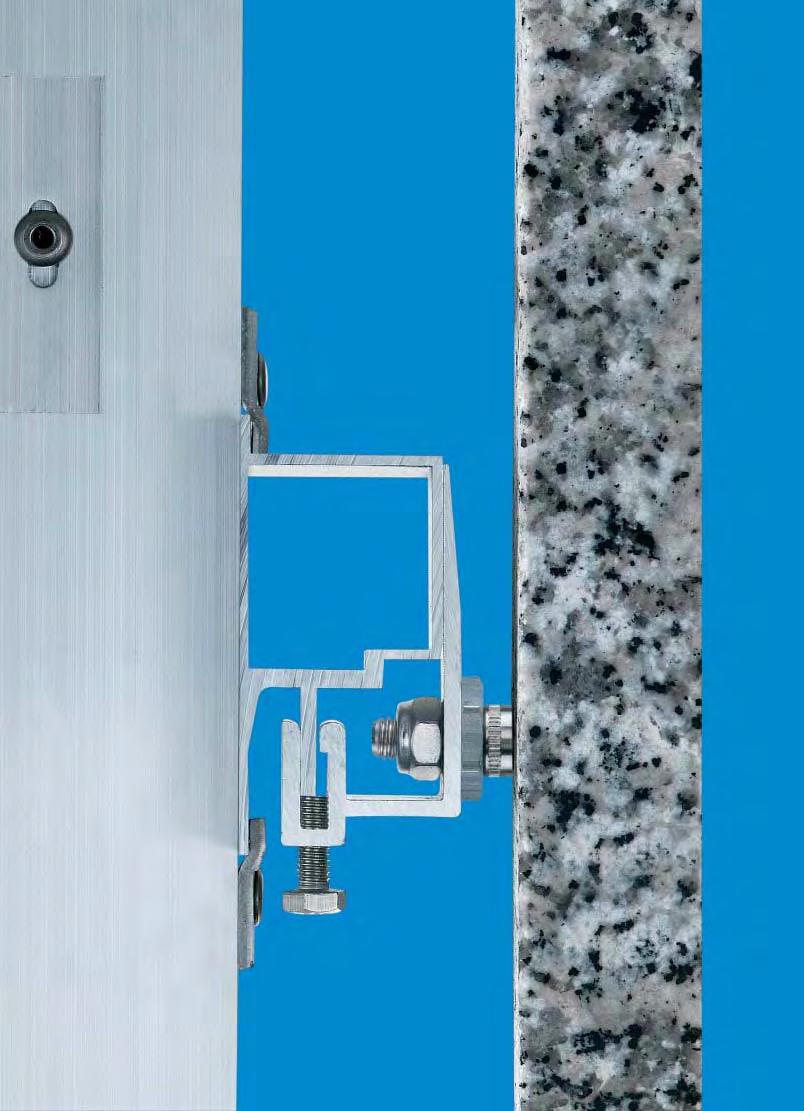

6 SystemOne dobre pomysły to nie tylko kotwy FZP. SystemOne, fischera czyli aluminiowa podkonstrukcja nośna fischera jest integralną częścią systemu ACT. Została ona zaprojektowana do przenoszenia dużych obciążeń i mocowania wielkowymiarowych, ciężkich płyt z kamienia naturalnego. Jest przystosowana do zabudowy okładziny w miejscach pozbawionych głównych elementów konstrukcyjnych (np. budynki o konstrukcji szkieletowej). SystemOne znacznie redukuje czas instalacji i poziom hałasu na miejscu budowy (np. podczas prac renowacyjnych), oraz znacząco ułatwia późniejszą wymianą płyt okładzinowych. Podkonstrukcja SystemOne.

7 Pasjonująca technologia. Przekonujące fakty.

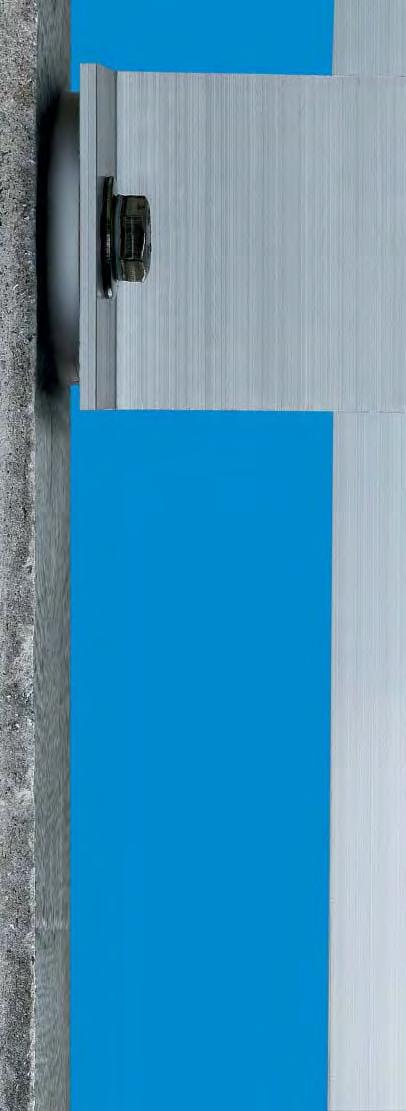

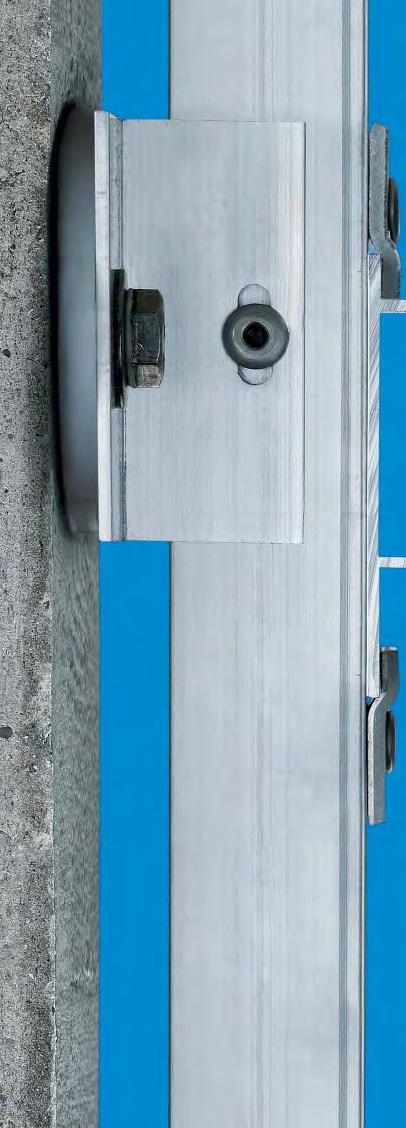

8 SystemOne light specjalnie do lekkich płyt okładzinowych. SystemOne light jest efektywnym rozwiązaniem, kiedy potrzeba zamontować wentylowaną okładzinę wykonaną z lekkich materiałów. Jak można się spodziewać, to oparte na aluminiowych profilach rozwiązanie również posiada wszystkie zalety, jakie wyróżniają SystemOne: szybka instalacja, dzięki systemowi zawieszanych uchwytów; brak widocznych mocowań wewnątrz szczelin pomiędzy płytami okładzinowymi; przewidziany do dużych obciążeń; przystosowany do zabudowy okładziny w miejscach pozbawionych głównych elementów konstrukcyjnych, np. budynki o konstrukcji szkieletowej (brak konieczności stosowania ciężkich ścian wypełniających); łatwe mocowanie małogabarytowych płyt glifowych; możliwa wymiana płyt kamiennych bez ich niszczenia. System wsporników ściennych: -minimalne mostki termiczne -redukcja kosztów wiercenia i zniszczeń konstrukcji nośnej budynku -redukcja hałasu podczas prac renowacyjnych - sucha instalacja możliwa nawet w bardzo niskich temperaturach

9 Pasjonująca technologia. Przekonujące fakty. Podkonstrukcja SystemOne light. Efektywny i ekonomiczny: Wspornik kątowy do łatwego mocowanie małogabarytowych płyt glifowych do podkonstrukcji SystemOne. Występuje również w wersji o regulowanym kącie.

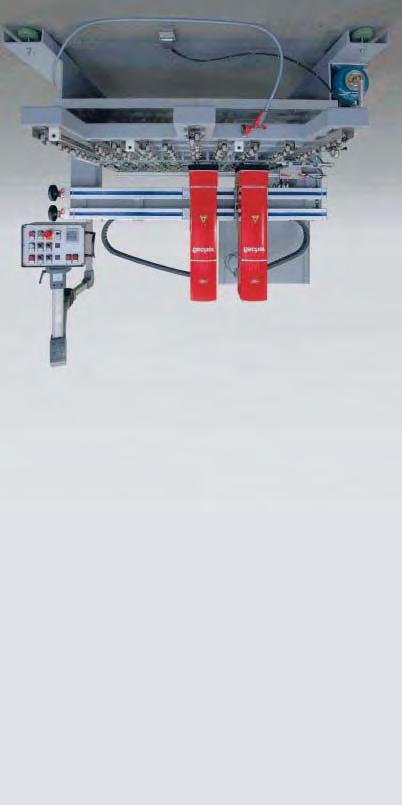

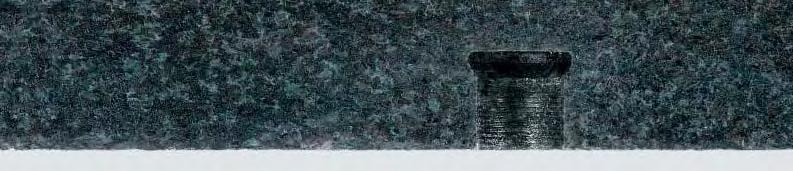

10 Technika wiercenia i osadzania kotew FZP Technika wiercenia ACT, tak samo jak nasze kotwy FZP Wiercenie podcinanych otworów. Otwór cylindryczny i aluminiowa podkonstrukcja nośna jest częścią naszego systemu i technologii. Urządzenia do wiercenia podcinanych otworów są integralną częścią tego rozwiązania, które składa się z wierconego otworu i kotwy. Do wykonywania otworów fischer oferuje opracowane przez siebie urządzenia różnych typów, Podcinanie od przenośnych, używanych na miejscu budowy, do bardzo dużych, przystosowanych do produkcji seryjnej. Maszyny te pozwalają szybko i efektywnie wiercić otwory dzięki diamentowym końcówkom wiertniczym. Do osadzania kotew w płytach przeznaczone są specjalne osadzarki. Nasi specjaliści z działu obsługi systemu ACT oferują kompleksową pomoc podczas doboru, instalacji i eksploatacji urządzeń wiercących Osadzanie kotew FZP. Wsunięcie kotwy i osadzających. Zapewniamy: dużą różnorodność urządzeń bardzo wydajne maszyny do prod. seryjnej (zob. ilustr. po prawej) pomoc przy wyborze typu urządzenia Osadzenie kotwy sprzedaż lub wynajęcie urządzenia

11 Pasjonująca technologia. Przekonujące fakty. Z systemem ACT możesz zastosować szeroki asortyment materiałów okładzinowych: HPL/cement włóknisty grubość od 8/12 mm* Ceramika grubość od 10 mm* Kamień naturalny grubość od 20 mm* FZP-N FZP-K FZP FZP-6kt FZP-ES * zależnie od materiału Wartości średnie obciążenia niszczącego: Materiał gr. płyty obciązenie niszczące gł. osadzenia h v [mm] gwint [mm] FZP [kn] kotwa pinowa [kn] Tropical Sun M Rosa Sardo Beta M Impala Black M Jura Limestone M Obernkirchener Sandstone M Udelfanger Sandstone M F FZP kotwa pinowa S

12 ACT obsługa Dział obsługi systemu ACT oferuje: Doradztwo w zakresie rozwiązań systemowych: określenie maksymalnych obciążeń i dobór kotew doradztwo w zakresie doboru podkonstrukcji wsparcie przy uzyskaniu aprobat i dopuszczeń wsparcie dla architektów, projektantów i konstruktorów podczas wszystkich etapów projektowania wsparcie na miejscu budowy międzynarodową pomoc techniczną POLSKA fischerpolska sp. z o.o. ul. Albatrosów Kraków Tel. (04812) Fax (04812) fischerwall@fischerpolska.pl GERMANY fischerwerke Artur Fischer GmbH & Co. KG Werk Salzstetten Wolfäcker Waldachtal Tel. (074 43) Fax (074 43) act@fischerwerke.de Doradztwo w zakresie maszyn wiercących: porady techniczne przy doborze urządzeń sprzedaż lub wynajęcie urządzeń w razie potrzeby wykonanie maszyny na życzenie klienta szkolenie personelu obsługującego urządzenie przez naszych ekspertów serwis urządzeń dostarczonych przez fischera Z /2004 Wydrukowano w Polsce tłumaczenie fischerpolska AT /2003 AT /2003
