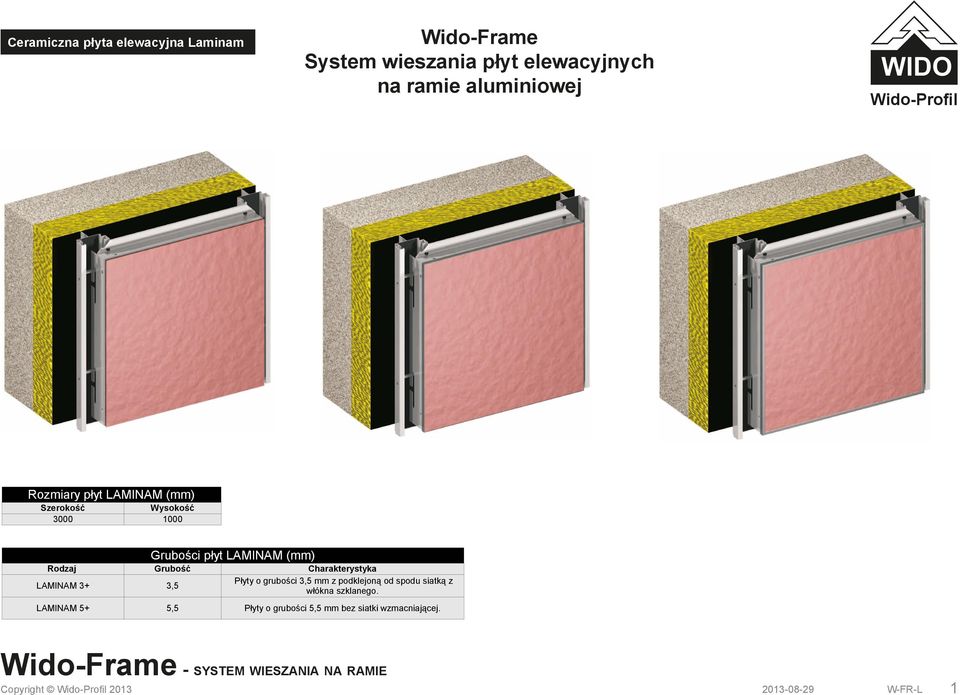

1 Wido-Frame System wieszania płyt elewacyjnych na ramie aluminiowej Rozmiary płyt LAMINAM (mm) Szerokość Wysokość Grubości płyt LAMINAM (mm) Rodzaj Grubość Charakterystyka LAMINAM 3+ 3,5 Płyty o grubości 3,5 mm z podklejoną od spodu siatką z włókna szklanego. LAMINAM 5+ 5,5 Płyty o grubości 5,5 mm bez siatki wzmacniającej. LAMINAM 7 7 Sklejone ze sobą 2 płyty o grubości 3 mm z zastosowaniem siatki z włókna szklanego pośrodku. Copyright

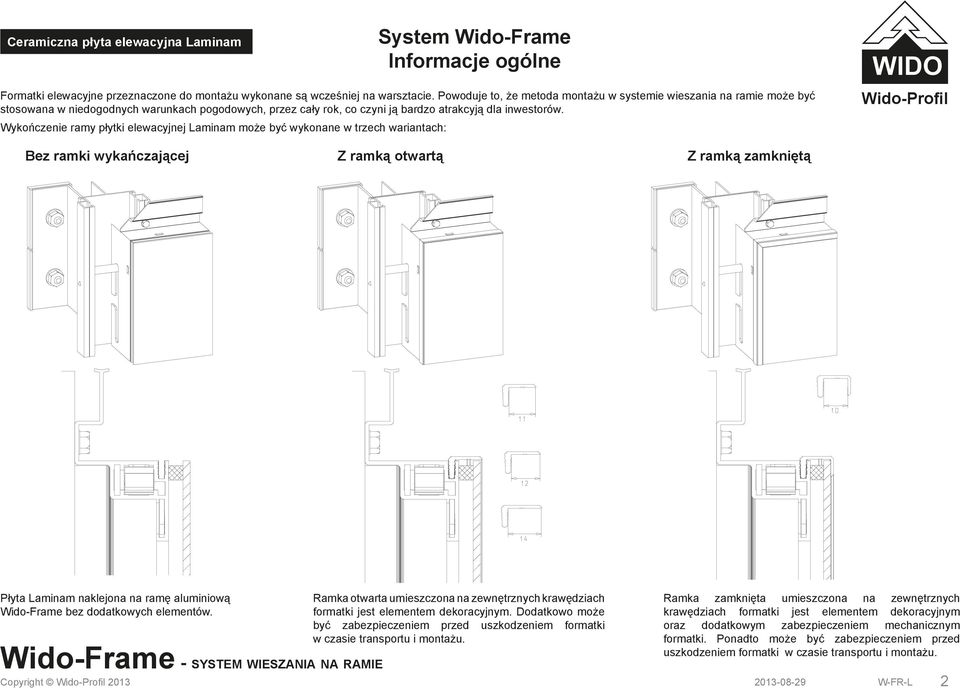

2 System Wido-Frame Informacje ogólne Formatki elewacyjne przeznaczone do montażu wykonane są wcześniej na warsztacie. Powoduje to, że metoda montażu w systemie wieszania na ramie może być stosowana w niedogodnych warunkach pogodowych, przez cały rok, co czyni ją bardzo atrakcyją dla inwestorów. Wykończenie ramy płytki elewacyjnej Laminam może być wykonane w trzech wariantach: Bez ramki wykańczającej Z ramką otwartą Z ramką zamkniętą Płyta Laminam naklejona na ramę aluminiową Wido-Frame bez dodatkowych elementów. Copyright 2013 Ramka otwarta umieszczona na zewnętrznych krawędziach formatki jest elementem dekoracyjnym. Dodatkowo może być zabezpieczeniem przed uszkodzeniem formatki w czasie transportu i montażu. Ramka zamknięta umieszczona na zewnętrznych krawędziach formatki jest elementem dekoracyjnym oraz dodatkowym zabezpieczeniem mechanicznym formatki. Ponadto może być zabezpieczeniem przed uszkodzeniem formatki w czasie transportu i montażu. 2

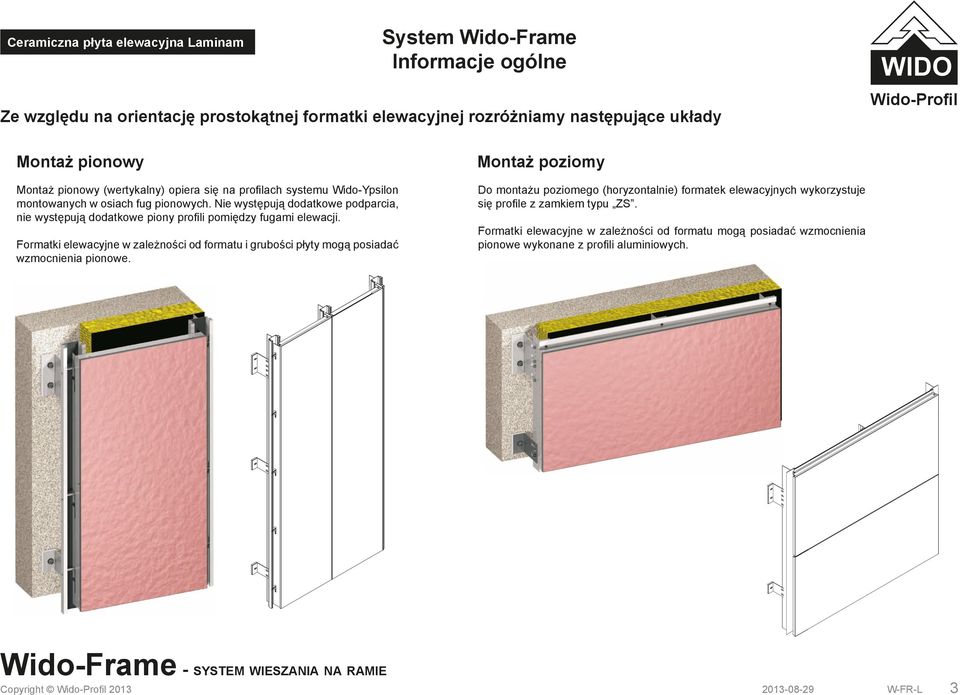

3 System Wido-Frame Informacje ogólne Ze względu na orientację prostokątnej formatki elewacyjnej rozróżniamy następujące układy Montaż pionowy Montaż poziomy Montaż pionowy (wertykalny) opiera się na profilach systemu Wido-Ypsilon montowanych w osiach fug pionowych. Nie występują dodatkowe podparcia, nie występują dodatkowe piony profili pomiędzy fugami elewacji. Formatki elewacyjne w zależności od formatu i grubości płyty mogą posiadać wzmocnienia pionowe. Do montażu poziomego (horyzontalnie) formatek elewacyjnych wykorzystuje się profile z zamkiem typu ZS. Formatki elewacyjne w zależności od formatu mogą posiadać wzmocnienia pionowe wykonane z profili aluminiowych. Copyright

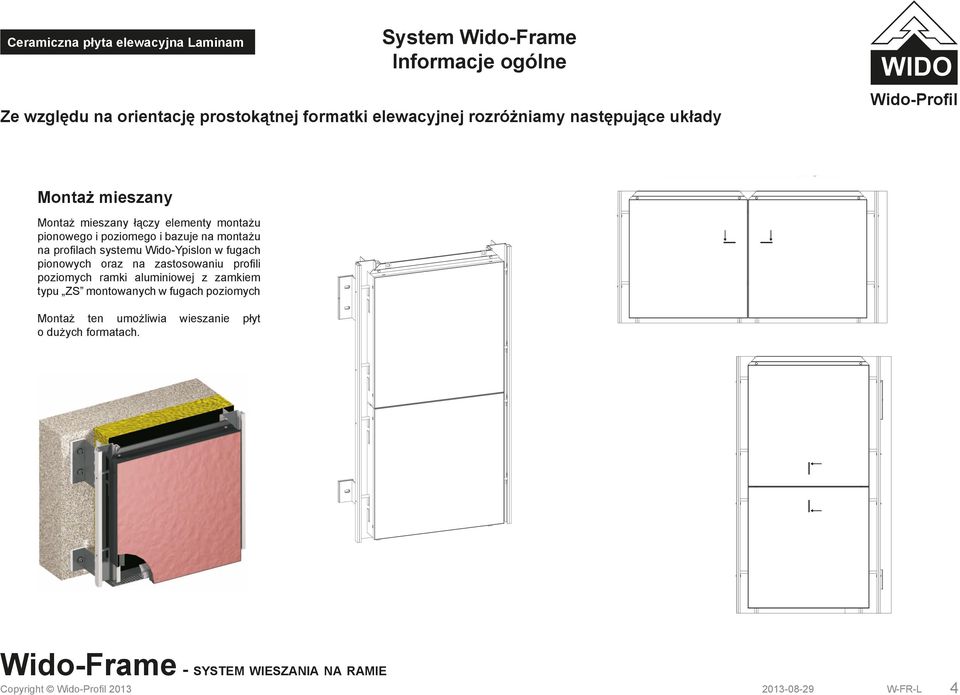

4 System Wido-Frame Informacje ogólne Ze względu na orientację prostokątnej formatki elewacyjnej rozróżniamy następujące układy Montaż mieszany Montaż mieszany łączy elementy montażu pionowego i poziomego i bazuje na montażu na profilach systemu Wido-Ypislon w fugach pionowych oraz na zastosowaniu profili poziomych ramki aluminiowej z zamkiem typu ZS montowanych w fugach poziomych Montaż ten umożliwia wieszanie płyt o dużych formatach. Copyright

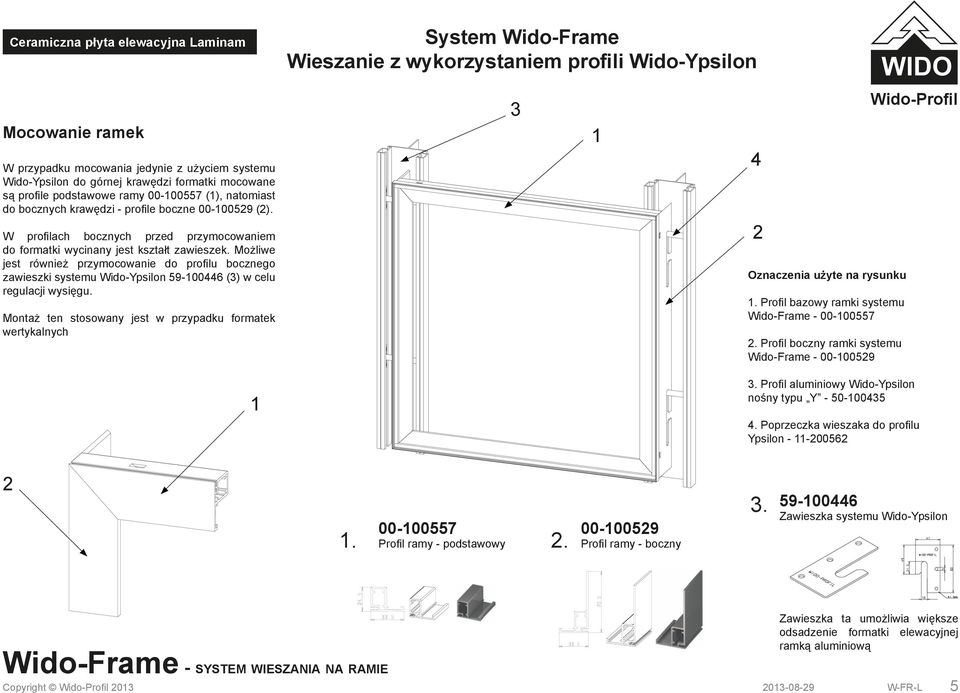

5 System Wido-Frame Wieszanie z wykorzystaniem profili Wido-Ypsilon Mocowanie ramek W przypadku mocowania jedynie z użyciem systemu Wido-Ypsilon do górnej krawędzi formatki mocowane są profile podstawowe ramy (1), natomiast do bocznych krawędzi - profile boczne (2). W profilach bocznych przed przymocowaniem do formatki wycinany jest kształt zawieszek. Możliwe jest również przymocowanie do profilu bocznego zawieszki systemu Wido-Ypsilon (3) w celu regulacji wysięgu. Montaż ten stosowany jest w przypadku formatek wertykalnych Oznaczenia użyte na rysunku 1. Profil bazowy ramki systemu Wido-Frame Profil boczny ramki systemu Wido-Frame Profil aluminiowy Wido-Ypsilon nośny typu Y Poprzeczka wieszaka do profilu Ypsilon Profil ramy - podstawowy Profil ramy - boczny Zawieszka systemu Wido-Ypsilon Copyright 2013 Zawieszka ta umożliwia większe odsadzenie formatki elewacyjnej ramką aluminiową 5

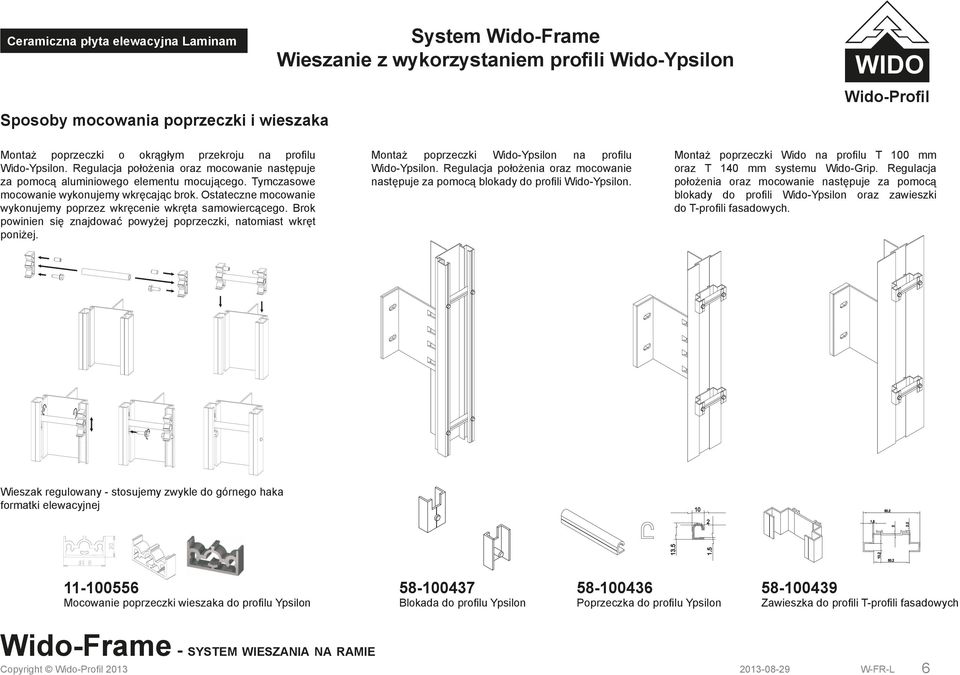

6 2 Ceramiczna płyta elewacyjna Laminam System Wido-Frame Wieszanie z wykorzystaniem profili Wido-Ypsilon Sposoby mocowania poprzeczki i wieszaka Montaż poprzeczki o okrągłym przekroju na profilu Wido-Ypsilon. Regulacja położenia oraz mocowanie następuje za pomocą aluminiowego elementu mocującego. Tymczasowe mocowanie wykonujemy wkręcając brok. Ostateczne mocowanie wykonujemy poprzez wkręcenie wkręta samowiercącego. Brok powinien się znajdować powyżej poprzeczki, natomiast wkręt poniżej. Montaż poprzeczki Wido-Ypsilon na profilu Wido-Ypsilon. Regulacja położenia oraz mocowanie następuje za pomocą blokady do profili Wido-Ypsilon. Montaż poprzeczki Wido na profilu T 100 mm oraz T 140 mm systemu Wido-Grip. Regulacja położenia oraz mocowanie następuje za pomocą blokady do profili Wido-Ypsilon oraz zawieszki do T-profili fasadowych. Wieszak regulowany - stosujemy zwykle do górnego haka formatki elewacyjnej Mocowanie poprzeczki wieszaka do profilu Ypsilon Blokada do profilu Ypsilon Poprzeczka do profilu Ypsilon Zawieszka do profili T-profili fasadowych Copyright

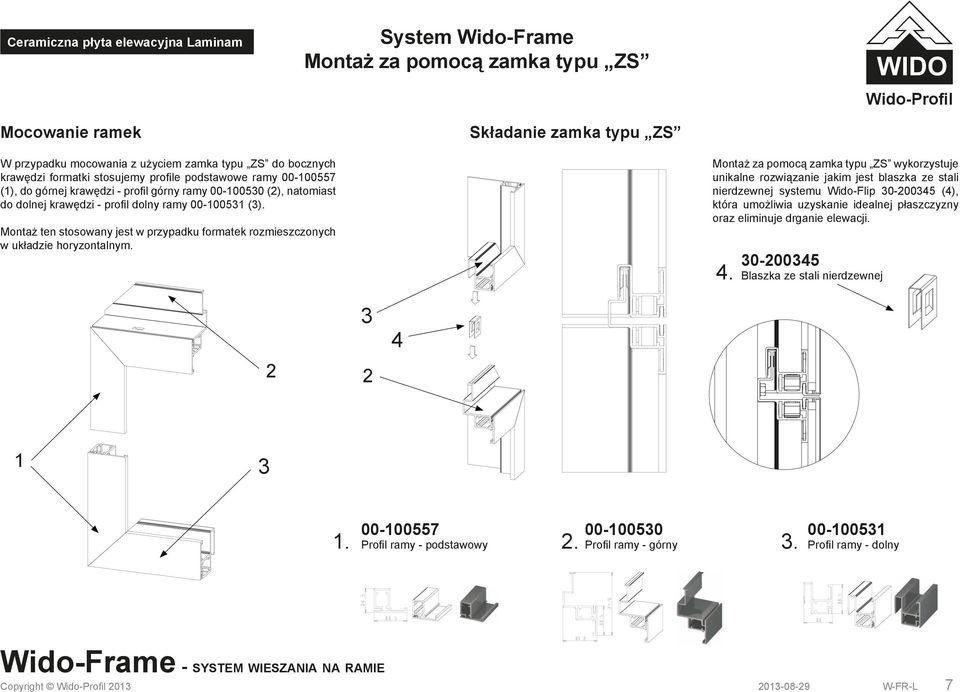

7 System Wido-Frame Montaż za pomocą zamka typu ZS Mocowanie ramek Składanie zamka typu ZS W przypadku mocowania z użyciem zamka typu ZS do bocznych krawędzi formatki stosujemy profile podstawowe ramy (1), do górnej krawędzi - profil górny ramy (2), natomiast do dolnej krawędzi - profil dolny ramy (3). Montaż ten stosowany jest w przypadku formatek rozmieszczonych w układzie horyzontalnym. Montaż za pomocą zamka typu ZS wykorzystuje unikalne rozwiązanie jakim jest blaszka ze stali nierdzewnej systemu Wido-Flip (4), która umożliwia uzyskanie idealnej płaszczyzny oraz eliminuje drganie elewacji Blaszka ze stali nierdzewnej Profil ramy - podstawowy 2. Profil ramy - górny Profil ramy - dolny Copyright

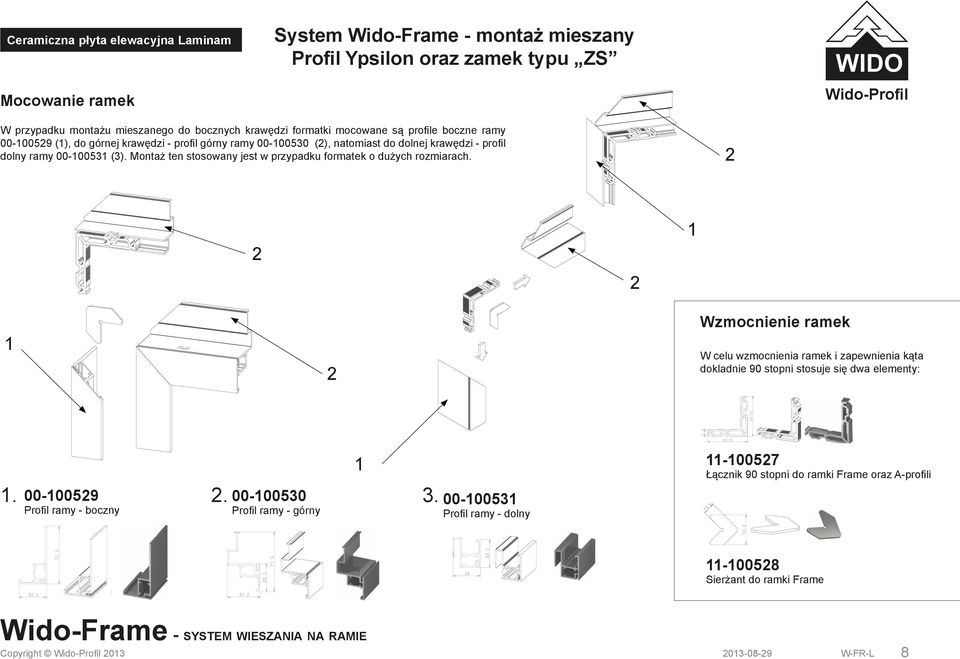

8 System Wido-Frame - montaż mieszany Profil Ypsilon oraz zamek typu ZS Mocowanie ramek W przypadku montażu mieszanego do bocznych krawędzi formatki mocowane są profile boczne ramy (1), do górnej krawędzi - profil górny ramy (2), natomiast do dolnej krawędzi - profil dolny ramy (3). Montaż ten stosowany jest w przypadku formatek o dużych rozmiarach Wzmocnienie ramek W celu wzmocnienia ramek i zapewnienia kąta dokladnie 90 stopni stosuje się dwa elementy: Profil ramy - boczny Profil ramy - górny Profil ramy - dolny Łącznik 90 stopni do ramki Frame oraz A-profili Sierżant do ramki Frame Copyright

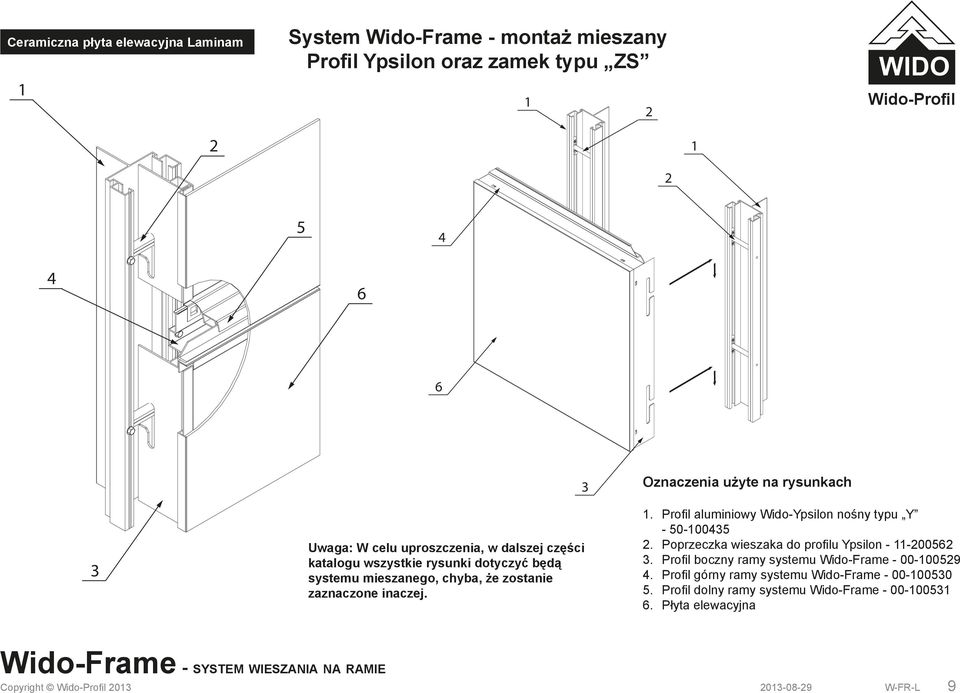

9 1 System Wido-Frame - montaż mieszany Profil Ypsilon oraz zamek typu ZS Uwaga: W celu uproszczenia, w dalszej części katalogu wszystkie rysunki dotyczyć będą systemu mieszanego, chyba, że zostanie zaznaczone inaczej. 3 Oznaczenia użyte na rysunkach 1. Profil aluminiowy Wido-Ypsilon nośny typu Y Poprzeczka wieszaka do profilu Ypsilon Profil boczny ramy systemu Wido-Frame Profil górny ramy systemu Wido-Frame Profil dolny ramy systemu Wido-Frame Płyta elewacyjna Copyright

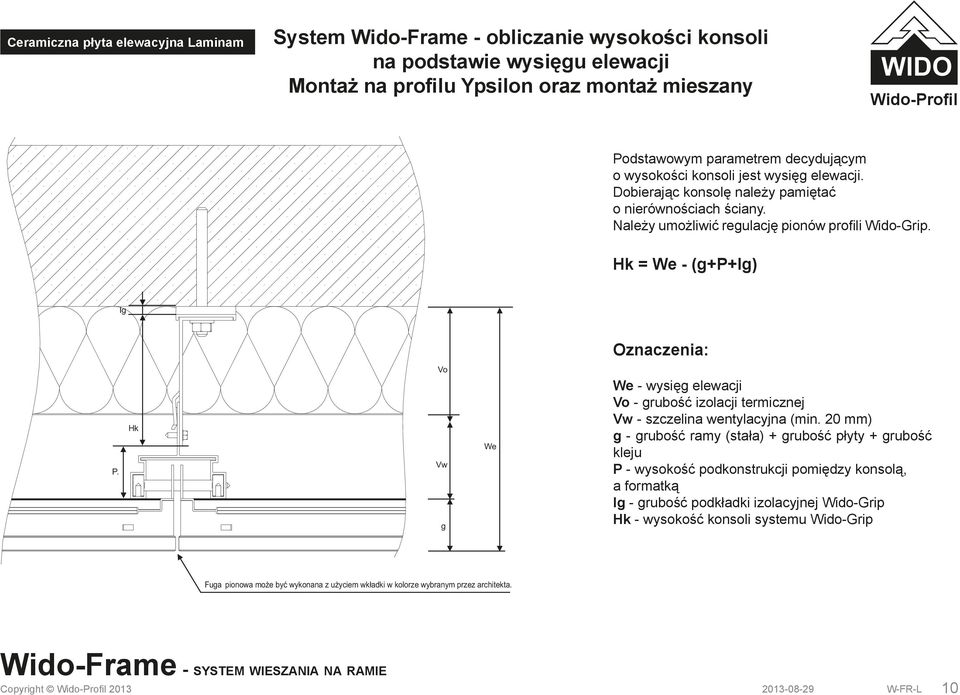

10 System Wido-Frame - obliczanie wysokości konsoli na podstawie wysięgu elewacji Montaż na profilu Ypsilon oraz montaż mieszany Podstawowym parametrem decydującym o wysokości konsoli jest wysięg elewacji. Dobierając konsolę należy pamiętać o nierównościach ściany. Należy umożliwić regulację pionów profili Wido-Grip. Hk = We - (g+p+ig) Ig Oznaczenia: P. Hk Vo Vw g We We - wysięg elewacji Vo - grubość izolacji termicznej Vw - szczelina wentylacyjna (min. 20 mm) g - grubość ramy (stała) + grubość płyty + grubość kleju P - wysokość podkonstrukcji pomiędzy konsolą, a formatką Ig - grubość podkładki izolacyjnej Wido-Grip Hk - wysokość konsoli systemu Wido-Grip Fuga pionowa może być wykonana z użyciem wkładki w kolorze wybranym przez architekta. Copyright

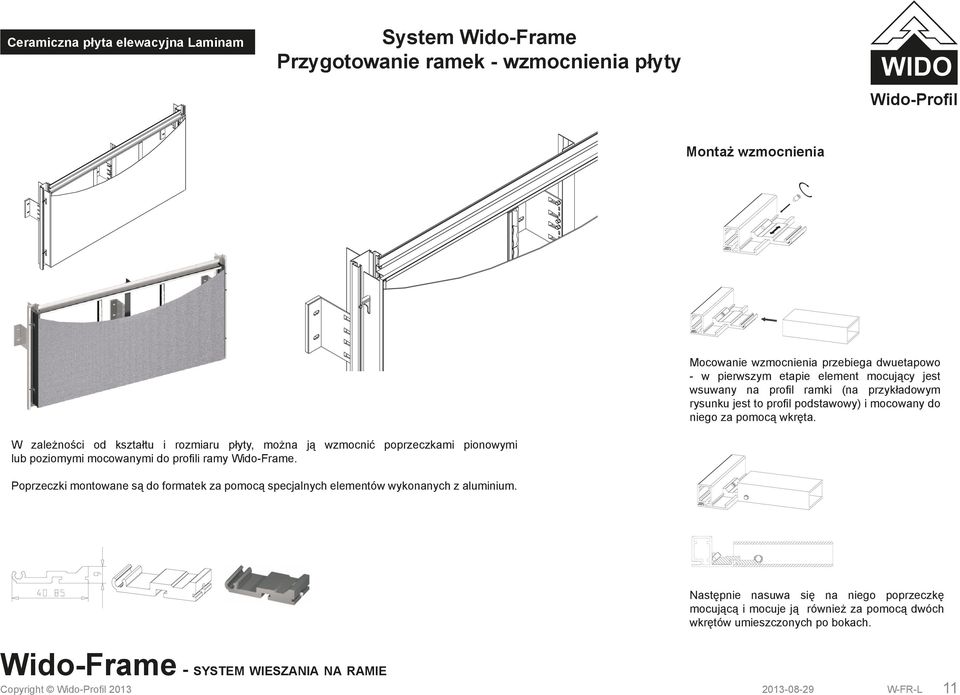

11 Ceramiczna płyta elewacyjna Laminam System Wido-Frame Przygotowanie ramek - wzmocnienia płyty Montaż wzmocnienia Mocowanie wzmocnienia przebiega dwuetapowo - w pierwszym etapie element mocujący jest wsuwany na profil ramki (na przykładowym rysunku jest to profil podstawowy) i mocowany do niego za pomocą wkręta. W zależności od kształtu i rozmiaru płyty, można ją wzmocnić poprzeczkami pionowymi lub poziomymi mocowanymi do profili ramy Wido-Frame. Poprzeczki montowane są do formatek za pomocą specjalnych elementów wykonanych z aluminium. Następnie nasuwa się na niego poprzeczkę mocującą i mocuje ją również za pomocą dwóch wkrętów umieszczonych po bokach. Copyright

12 System Wido-Frame Montaż formatek Mocowanie kasety 1 Profil startowy 2 3 za pomocą profilu górnego Połączenie poziome Profil startowy oraz profil dolny Mocowanie kasety za pomocą profilu górnego Połączenie poziome zamka ZS : profil górny oraz profil dolny Copyright

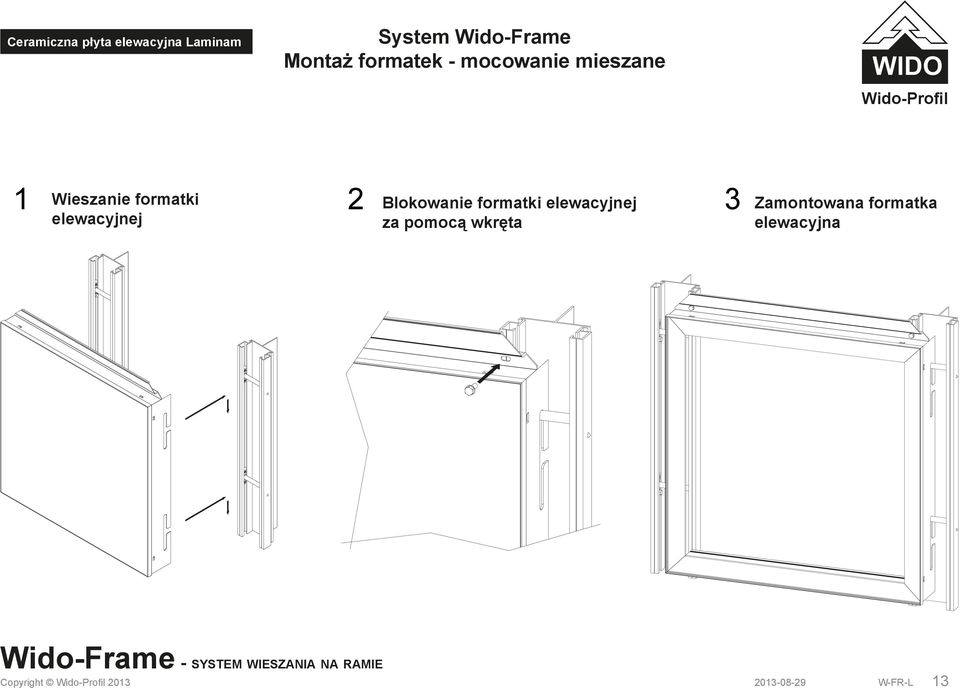

13 System Wido-Frame Montaż formatek - mocowanie mieszane 1 Wieszanie formatki 2 Blokowanie formatki elewacyjnej 3 elewacyjnej za pomocą wkręta Zamontowana formatka elewacyjna Copyright

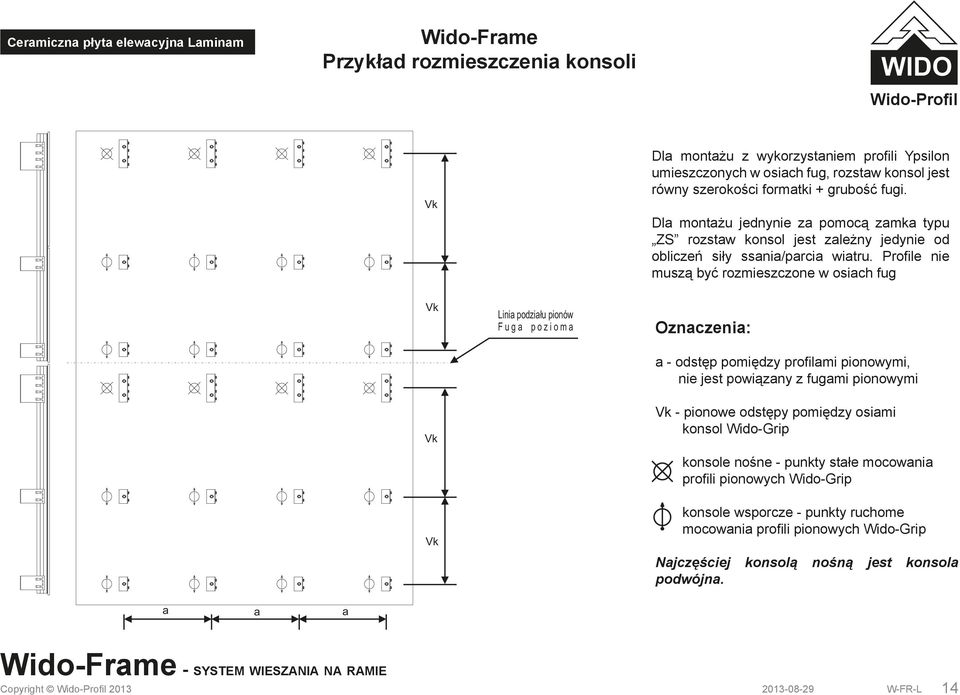

14 Wido-Frame Przykład rozmieszczenia konsoli Vk Dla montażu z wykorzystaniem profili Ypsilon umieszczonych w osiach fug, rozstaw konsol jest równy szerokości formatki + grubość fugi. Dla montażu jednynie za pomocą zamka typu ZS rozstaw konsol jest zależny jedynie od obliczeń siły ssania/parcia wiatru. Profile nie muszą być rozmieszczone w osiach fug Vk Vk Vk Linia podziału pionów F uga pozioma Oznaczenia: a - odstęp pomiędzy profilami pionowymi, nie jest powiązany z fugami pionowymi Vk - pionowe odstępy pomiędzy osiami konsol Wido-Grip konsole nośne - punkty stałe mocowania profili pionowych Wido-Grip konsole wsporcze - punkty ruchome mocowania profili pionowych Wido-Grip Najczęściej konsolą nośną jest konsola podwójna. a a a Copyright

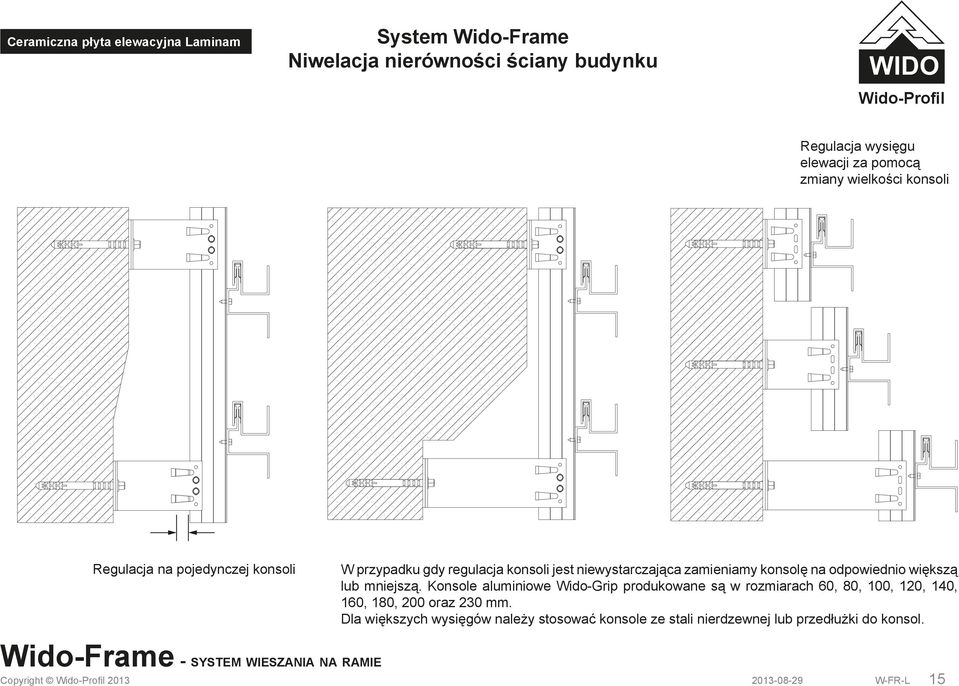

15 System Wido-Frame Niwelacja nierówności ściany budynku Regulacja wysięgu elewacji za pomocą zmiany wielkości konsoli Regulacja na pojedynczej konsoli W przypadku gdy regulacja konsoli jest niewystarczająca zamieniamy konsolę na odpowiednio większą lub mniejszą. Konsole aluminiowe Wido-Grip produkowane są w rozmiarach 60, 80, 100, 120, 140, 160, 180, 200 oraz 230 mm. Dla większych wysięgów należy stosować konsole ze stali nierdzewnej lub przedłużki do konsol. Copyright

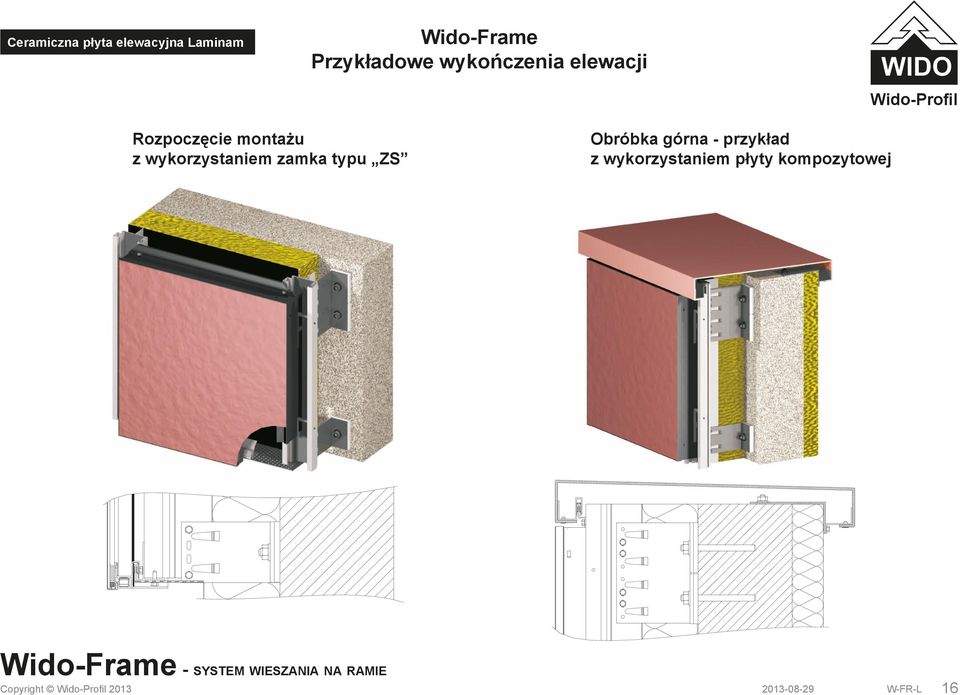

16 Wido-Frame Przykładowe wykończenia elewacji Rozpoczęcie montażu z wykorzystaniem zamka typu ZS Obróbka górna - przykład z wykorzystaniem płyty kompozytowej Copyright

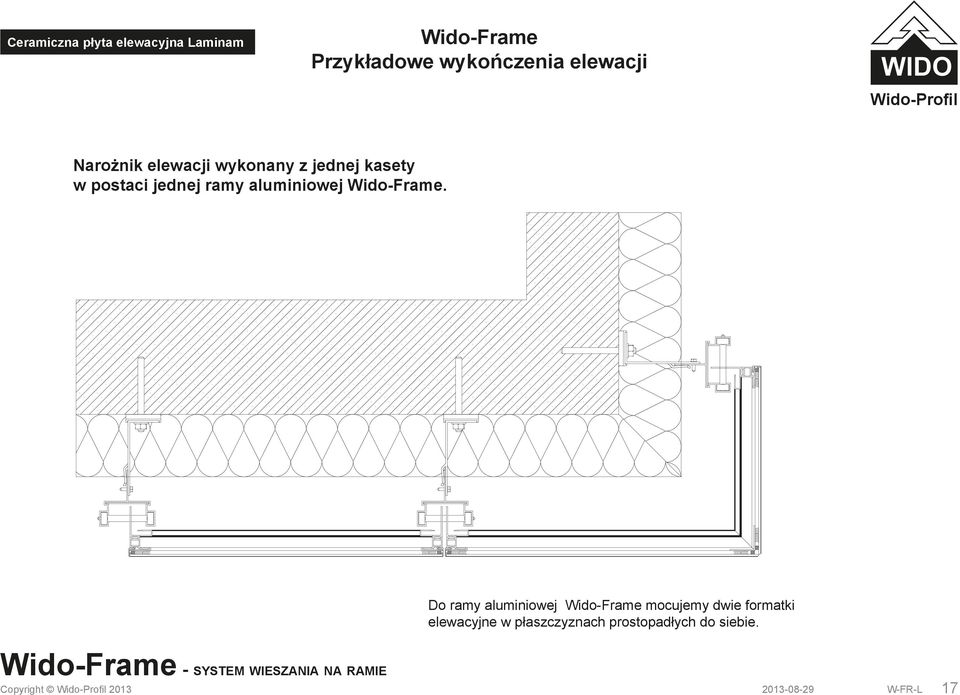

17 Wido-Frame Przykładowe wykończenia elewacji Narożnik elewacji wykonany z jednej kasety w postaci jednej ramy aluminiowej Wido-Frame. Do ramy aluminiowej Wido-Frame mocujemy dwie formatki elewacyjne w płaszczyznach prostopadłych do siebie. Copyright

18 Wido-Frame Przykładowe wykończenia elewacji Narożnik lub obróbka okna doklejona do profilu bocznego Do wykonania obróbek można wykorzystać zewnętrzny profil ramy aluminiowej Wido-Frame. Kleimy do niego płytę elewacyjną. W takim przypadku do zawieszania kasety musimy zastosować dodatkowy profil umieszczony wewnątrz ramki. Copyright

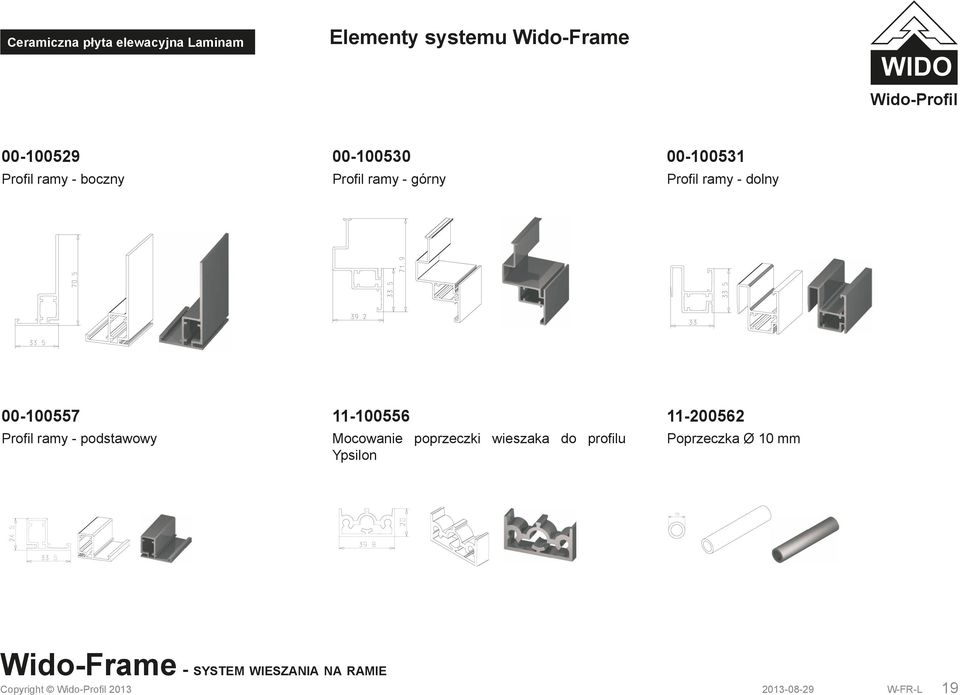

19 Elementy systemu Wido-Frame Profil ramy - boczny Profil ramy - górny Profil ramy - dolny Profil ramy - podstawowy Mocowanie poprzeczki wieszaka do profilu Ypsilon Poprzeczka Ø 10 mm Copyright

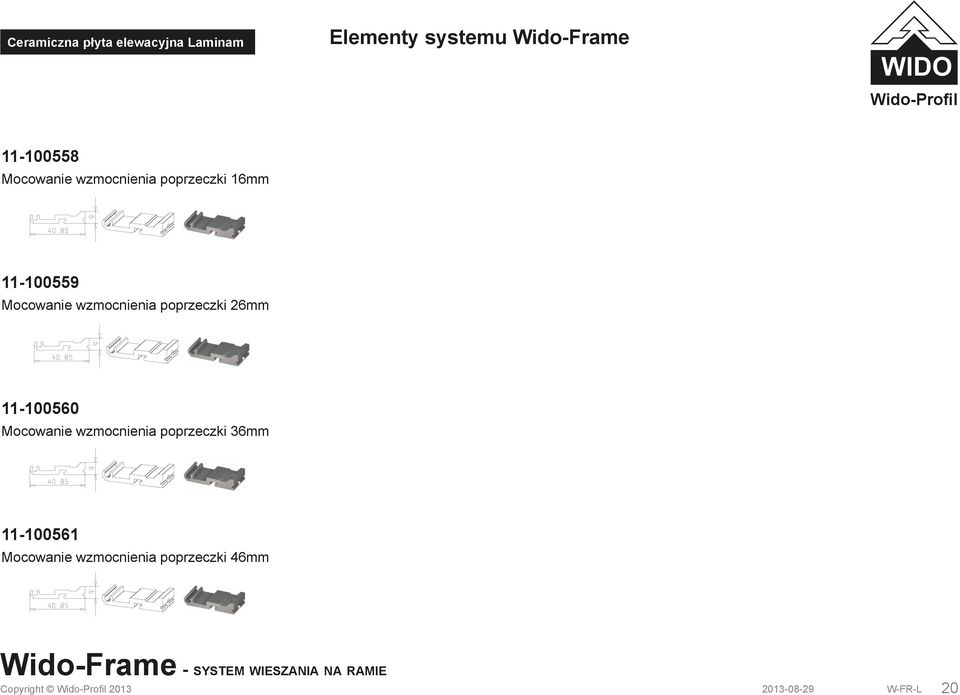

20 Elementy systemu Wido-Frame Mocowanie wzmocnienia poprzeczki 16mm Mocowanie wzmocnienia poprzeczki 26mm Mocowanie wzmocnienia poprzeczki 36mm Mocowanie wzmocnienia poprzeczki 46mm Copyright

21 Elementy systemu Wido-Frame Łącznik 90 stopni do ramki Frame oraz A-profili Profil ramki otwartej płyta 3-4 mm Profil ramki zamkniętej płyta 3-4 mm Sierżant do ramki Frame Profil ramki otwartej płyta 5-6 mm Profil ramki otwartej płyta 7-8 mm Copyright

22 Elementy systemu Wido-Ypsilon wykorzystywane w montażu Wido-Frame Zawieszka do kaset kompozytowych, płaska 41mm aluminium Rack for composite cassette, flat 41mm aluminium Gehänge für Komposit Kassetten, flach 41mm aluminium Poprzeczka do profilu Ypsilon aluminium Crossbar for Ypsilon profile aluminium Querleiste für Y-Profilstück aluminium Profil zawieszki do T-profili fasadowych aluminium Rack profile for T-profile aluminium Gehängeprofil für T-Profilstücke aluminium Profil Systemu Ypsilon aluminium Profile of Ypsilon System aluminium Y-Profilstück aluminium Blokada do profilu Ypsilon aluminium Blockade for Ypsilon profile aluminium Blockierteil für Y-Profilstück aluminium Zawieszka do profili T-profili fasadowych aluminium Rack for T-profile aluminium Gehänge für T-Profilstücke aluminium Copyright

23 Elementy systemu Wido-Flip wykorzystywane w montażu Wido-Frame N profil aluminium - profil startowy N-Profile aluminium N-Profilstück aluminium Z profil mały FLIP aluminium Z-profile (FLIP) aluminium Z-Profilstück klein FLIP aluminium Blaszka ślizgowa systemu FLIP - blacha nierdzewna Slide metal sheet washer inox Gleit-Blechlamelle (FLIP) inox F profil kompensacyjny FLIP aluminium F-profile compensatory FLIP aluminium F-Ausgleichsprofil FLIP aluminium Copyright

24 Elementy systemu Wido-Grip Profile aluminiowe T-profil fasadowy 100x50 aluminium T-profile 100x50 mm aluminium T-Profilstück für Fassaden 100x50 aluminium T-profil 100x50x2 aluminium T-profile 100x50x2 mm aluminium T-Profilstück 100x50x2 aluminium L-profil 60*45 mm aluminium L-profile 60*45 mm aluminium L Profilstück 60*45 mm aluminium T-profil fasadowy 140x50 aluminium T-profile 140x50 mm aluminium T-Profilstück für Fassaden 140x50 aluminium T-profil 60x50x2 aluminium T-profile 60x50x2 aluminium T-Profilstück 60x50x2 aluminium C-profil 50x50x2 aluminium C-profile 50x50x2 aluminium C-Profilstück 50x50x2 aluminium Copyright

25 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x40x3 Ø 11 aluminium Aluminium double bracket x40x3 Ø 11 Tragkonstruktion doppelt x40x3 Ø 11 aluminium Konsola 80-60x40x3 Ø 11 aluminium Aluminium bracket 80-60x40x3 Ø11 Tragkonstruktion 80-60x40x3 Ø11 aluminium Podwójna konsola x40x3 Ø 9 aluminium Aluminium double bracket x40x3 Ø 9 Tragkonstruktion doppelt x40x3 Ø 9 aluminium Konsola 80-60x40x3 Ø 9 aluminium Aluminium bracket 80-60x40x3 Ø 9 Tragkonstruktion 80-60x40x3 Ø 9 aluminium Copyright

26 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x50x3 Ø 11 aluminium Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola 80-80x50x3 Ø 11 aluminium Aluminium bracket 80-80x50x3 Ø 11 Tragkonstruktion 80-80x50x3 Ø 11 aluminium Podwójna konsola x50x3 Ø 9 aluminium Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola 80-80x50x3 Ø 9 aluminium Aluminium bracket 80-80x50x3 Ø 9 Tragkonstruktion 80-80x50x3 Ø 9 aluminium Copyright

27 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x50x3 Ø 11 aluminium Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola x50x3 Ø 11 aluminium Aluminium bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola x50x3 Ø 9 aluminium Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola x50x3 Ø 9 aluminium Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

28 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x50x3 Ø 11 aluminium Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola x50x3 Ø 11 aluminium Aluminium bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola x50x3 Ø 9 aluminium Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola x50x3 Ø 9 aluminium Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

29 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x50x3 Ø 11 aluminium Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola x50x3 Ø 11 aluminium Aluminium bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola x50x3 Ø 9 aluminium Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola x50x3 Ø 9 - aluminium Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

30 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola x50x3 Ø 11 aluminium Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola x50x3 Ø 11 aluminium Aluminium bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola x50x3 Ø 9 aluminium Aluminium double bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Konsola x50x3 Ø 9 aluminium Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

31 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola aluminiowa x50x3 Ø 11 Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola aluminiowa x50x3 Ø 11 Aluminium bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola aluminiowa x50x3 Ø 9 Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola aluminiowa x50x3 Ø 9 Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

32 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola aluminiowa x50x3 Ø 11 Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola aluminiowa x50x3 Ø 11 Aluminum bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola aluminiowa x50x3 Ø 9 Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola aluminiowa x50x3 Ø 9 Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

33 Elementy systemu Wido-Grip Konsole aluminiowe Podwójna konsola aluminiowa x50x3 Ø 11 Aluminium double bracket x50x3 Ø 11 Tragkonstruktion doppelt x50x3 Ø 11 aluminium Konsola aluminiowa x50x3 Ø 11 Aluminum bracket x50x3 Ø 11 Tragkonstruktion x50x3 Ø 11 aluminium Podwójna konsola aluminiowa x50x3 Ø 9 Aluminium double bracket x50x3 Ø 9 Tragkonstruktion doppelt x50x3 Ø 9 aluminium Konsola aluminiowa x50x3 Ø 9 Aluminium bracket x50x3 Ø 9 Tragkonstruktion x50x3 Ø 9 aluminium Copyright

34 Elementy systemu Wido-Grip Konsole aluminiowe Podkładka izolacyjna konsoli 80/50 PCV Insulation washer for bracket 80/50 Unterlagsplatte für Tragkonstruktion 80/ Konsola 40-60x40x3 Ø 11 aluminium Aluminium bracket 40-60x40x3 Ø 11 Tragkonstruktion 40-60x40x3 Ø 11 aluminium Konsole ze stali nierdzewnej posiada w ofercie pojedynczą konsolę ze stali nierdzewnej - 80mm oraz podwójną konsolę mm Konsola 40-60x40x3 Ø 9 aluminium Aluminium bracket 40-60x40x3 Ø 9 Tragkonstruktion 40-60x40x3 Ø 9 aluminium Długość konsol jest zależna od warunków technicznych projektu. Copyright

35 Ceramiczna płyta elewacyjna Laminam Elementy systemu Wido-Grip Konsole aluminiowe typu F, uchwyty do drewna Konsola F x118 Ø 11 aluminium F aluminium bracket x118 Ø 11 F Tragkonstruktion x118 Ø 11 aluminium Uchwyt Y do montażu łat drewnianych lub omegi 80 mm Konsola F x118 Ø 11 aluminium F aluminium bracket x118 Ø 11 F Tragkonstruktion x118 Ø 11 aluminium Uchwyt Y do montażu łat drewnianych lub omegi 160 mm Copyright

36 Elementy systemu Wido-Grip - Konsole płaskie 150/200/250/ /200/250/350 Konsola aluminiowa płaska 80 pojedyncza 80x150 #4mm Aluminium single flat bracket 80x150 #4mm Tragkonstruktion flach/einfach 80x150 #4mm aluminium 150/200/250/ /200/250/350 Konsola aluminiowa 80 płaska podwójna 160x150 #4mm Aluminium double flat bracket 160x150 #4mm Tragkonstruktion flach/doppelt 160x150 #4mm aluminium 150/200/250/ Konsola aluminiowa płaska pojedyncza 80x200 #4mm 160 Aluminium single flat bracket 80x200#4mm Tragkonstruktion flach/einfach 80x200 #4mm aluminium Konsola aluminiowa płaska podwójna 160x200 #4mm 160 Aluminium double flat bracket 160x200 #4mm Tragkonstruktion flach/doppelt 160x200 #4mm aluminium 150/200/250/ Konsola aluminiowa płaska pojedyncza 80x250 #4mm Aluminium single flat bracket 80x250 #4mm Tragkonstruktion flach/einfach 80x250 #4mm aluminium Konsola aluminiowa płaska podwójna 160x250 #4mm Aluminium double flat bracket 160x250 #4mm Tragkonstruktion flach/doppelt 160x250 #4mm aluminium Konsola aluminiowa płaska pojedyncza 80x300 #4mm Aluminium single flat bracket 80x300 #4mm Tragkonstruktion flach/einfach 80x300 #4mm aluminium Konsola aluminiowa płaska pojedyncza 80x350 #4mm Aluminium single flat bracket 80x350 #4mm Tragkonstruktion flach/einfach 80x350 #4mm aluminium Konsola aluminiowa płaska podwójna 160x300 #4mm Aluminium double flat bracket 160x300 #4mm Tragkonstruktion flach/doppelt 160x300 #4mm aluminium Konsola aluminiowa płaska podwójna 160x350 #4mm Aluminium double flat bracket 160x350 #4mm Tragkonstruktion flach/doppelt 160x350 #4mm aluminium Wido Profil Sp. z o.o Myślenice, ul. Mickiewicza 40 (zakład produkcyjny), tel , fax biuro@wido.com.pl, SYSTEMY FASAD WENTYLOWANYCH - STOLARKA ALUMINIOWA - SYSTEMY BALUSTRAD - ZADASZENIA - KABINY SANITARNE Copyright
